EPS全自动中央真空系统被锁了

admin 2026年07月12日 18:43:14 32 0

（温馨提示：本文不卖解锁U盘，不教暴力断电，更不建议拿螺丝刀捅PLC——我们是修设备的，不是拆弹专家。）

（晋江速捷自动化科技有限公司）

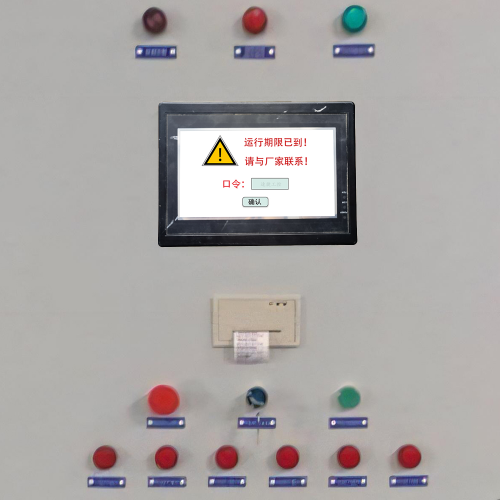

话说某天清晨，产线突然静得像凌晨三点的便利店——真空泵停转、HMI黑屏闪红字：“SYSTEM LOCKED — SAFETY INTERLOCK ACTIVE”，连抽真空的声音都消失了。操作工小王手一抖，泡面汤洒在急停按钮上；工程师老李盯着屏幕喃喃：“这哪是系统锁了，这是系统在写《安全警示小作文》啊。”

那问题来了：EPS全自动中央真空系统，到底为啥会“锁门不出”？它不是冰箱，没密码也能开——但它真有“安全执念”，而且执念很深。

1.1 系统锁定的常见触发机制：不是叛逆，是尽责

EPS系统不是“一言不合就锁门”的青春期少年，它的每一次锁定，都是对三条铁律的忠诚执行：

✅ 权限异常：比如某位同事用临时账号登录HMI，改了参数却忘了切回管理员模式——系统默默记下：“此人无权修改真空阈值”，3次误操作后，自动降权+锁定UI界面（但底层泵仍受安全回路保护，不会硬停）。
✅ 安全协议激活：这不是bug，是feature。当门禁开关未闭合、真空腔体泄压阀未复位、或温度传感器读数超限（比如冷凝水结冰导致压力变送器漂移），系统会触发ISO 13849-1定义的Cat.3安全等级响应——先停机，再锁权，最后发报警，一步不省。
✅ PLC急停连锁：注意！这里说的不是你拍下的那个红色蘑菇头（那是物理急停），而是藏在梯形图里的“软急停链”——比如某台真空泵过载信号未复位，PLC会通过内部标志位（M100.5）向中央控制器广播“本支路不可用”，连锁触发全系统锁定。这种锁，连重启PLC都不解，必须走完故障复位流程。

💡小剧场彩蛋：去年泉州某食品厂客户反馈“一开机就锁”，查到最后发现——清洁阿姨用湿抹布擦了光电门，导致IP67防护等级失效，微弱漏电流触发了安全输入模块的浮动阈值……系统：我宁可锁死，也不赌运气。

1.2 关键日志解读：读懂系统写的“加密日记”

别急着拔网线！EPS系统其实很爱写日记，只是字迹潦草，还带emoji（误）。我们帮你翻译三类核心日志：

🔹 HMI报警代码（例：E702-04F）
这不是十六进制谜题，而是“地址+事件+优先级”三元组：
- E702 = 中央控制器第7号任务区，真空主循环模块；
- 04 = 故障子类：通信超时；
- F = 严重等级：Fatal（需人工干预，不可自恢复）。
👉 速捷工控解密口诀：“前三位定位模块，中间两位指病因，末尾字母定生死”。

🔹 真空泵状态码（如 PUMP#3 → STATUS=0x8A）
查表可知：0x8A = 1000 1010₂，对应二进制位含义：
- Bit7=1：运行中（✔）
- Bit3=1：热保护触发（⚠️）
- Bit1=1：通讯中断（❗）
→ 结论：泵没坏，但和PLC“失联”了，大概率是DP总线终端电阻松动，或某段屏蔽双绞线被叉车碾过……

🔹 中央控制器通信日志（摘录节选）：
[2024-06-12 07:23:11] OPC UA Session #4221 timeout (Client IP: 192.168.5.88) [2024-06-12 07:23:15] SCADA heartbeat lost → safety fallback activated [2024-06-12 07:23:18] Lockout confirmed: SafetyTask_0x7F executed
看到没？系统其实在说：“我联系不上监控中心了，按安全协议，我得自己守好大门。”——这不是叛逃，是上岗证写着“人在岗，责在肩”。

1.3 排查路径图：别从PLC开始“考古”，请按层剥洋葱

我们画了张不带广告的排查脑图（纯逻辑，无推销）：

物理层（看得见摸得着）
│
├─ ▢ 急停按钮是否卡滞/复位不到位？（试试按三次再松手）
├─ ▢ 安全门开关是否被胶带“永久粘合”？（红外对射型？用手机摄像头看紫光是否亮）
├─ ▢ 真空腔体泄放阀手动柄是否在“OPEN”位？（很多师傅修完忘了拨回来…）
│
↓ 没问题？进控制层
│
控制层（PLC/SCADA的内心戏）
│
├─ ▢ PLC运行灯是否绿？STOP灯是否闪红？（别信HMI，直接看CPU面板）
├─ ▢ 登录PLC在线诊断页 → 查“Safety Status Word”寄存器（如DB100.DBX0.0）→ 是否为0x0001？（1=安全通道OK，非1即告警）
├─ ▢ SCADA是否显示“Controller Authorization: Restricted”？→ 可能是授权证书过期（别笑，真有客户用2019年试用版软件撑到2024…）
│
↓ 还没破案？往下扎
│
网络层（看不见的“空气网线”）
│
├─ ▢ 用笔记本直连PLC网口，ping通否？不通 → 查网线、交换机端口、IP是否冲突（尤其警惕192.168.1.x与192.168.0.x混用）
├─ ▢ OPC UA连接测试工具（如UA Expert）能否连上Endpoint？连不上 → 查防火墙规则、证书信任链、用户权限组
└─ ▢ 最狠一招：抓包！Wireshark过滤 `opcua && ip.addr==192.168.5.10`，看有没有RST包狂刷——那基本是OPC服务崩了，不是你错。

📌 速捷实战Tip：90%的“系统被锁”案例，根源在物理层或网络层。PLC程序本身极少出错——它只是忠实执行“安全协议”这张考卷的标准答案。

（下一章预告：解锁≠点“确定”，那是给系统递刀子。我们聊聊怎么合规、分级、带保险绳地“开门”。）

——晋江速捷自动化科技有限公司｜2017年扎根闽南，修过比亚迪电池线的真空锁，也帮恒安纸业抢修过凌晨三点的气动压辊。不吹牛，只拆解；不卖货，只讲理。

（郑重声明：本文不是《黑客帝国》速成班，也不是PLC版“开锁匠速查手册”。我们不教绕过安全协议，只教——如何让系统心甘情愿、合规合矩地，把门打开。）

上一章我们搞清了：EPS全自动中央真空系统不是“闹情绪”，是“守规矩”。它锁门，是因为有人没按ISO 13849-1写作业，或是安全回路悄悄打了小报告。

那问题来了：
✅ 锁是真锁了，产线等着抽真空灌胶/贴膜/镀膜……
✅ 客户总监已在微信发来第7个“？”
✅ 你手边有笔记本、网线、万用表，还有一颗想立刻点“复位”的手贱之心……

停！
请先默念三遍：“解锁不是解压，是重启信任；不是越权，是归权。”
——这话不是口号，是我们修过10000+台设备后，被真空腔体残压喷过脸、被急停连锁坑过夜班、被审计老师现场翻出3年前日志后，刻进工装口袋里的安全备忘录。

2.1 分级解锁策略：谁能在哪一层，按哪颗键？

EPS系统的“锁”，从来不是一把铜锁，而是一套带权限树的数字门禁。强行砸门？可能触发更高级别锁定（比如永久禁用远程通道）。正确姿势是——按权解锁，分级放行：

🔹 Level 1｜现场工程师本地复位（物理层兜底）
适用场景：确认为瞬时干扰（如雷击浪涌、UPS切换抖动）、门禁开关误触发、或HMI界面冻结但PLC仍在RUN。
✅ 正确动作：
- 按标准安全流程执行“三步复位”：① 确认所有急停已释放、安全门闭合到位、泄放阀归位；② 在PLC本体或本地HMI上进入Safety Reset Menu（非普通“复位”按钮！）；③ 输入双因子凭证：指纹（绑定工程师ID）+ 动态口令（手机APP推送6位一次性码）。
❌ 禁止动作：长按急停复位钮超过5秒、用管理员密码硬刷HMI、断电重启PLC主站——这些操作可能清除安全配置，导致Cat.3降级为Cat.1，后续需第三方认证才能恢复。

🔹 Level 2｜远程运维中心授权解锁（控制层协同）
适用场景：权限异常、固件校验失败、或需跨系统联动复位（如BMS确认温湿度达标后才允许解锁）。
✅ 正确动作：
- 现场工程师通过速捷专属运维APP上传：① PLC安全状态截图（含Safety Word值）；② HMI报警日志（带时间戳）；③ 物理层检查视频（15秒内拍完急停、门开关、泄放阀三处）。
- 远程中心工程师在后台核验：① 是否符合预设解锁条件（如“连续3次通信超时+安全输入全ON”）；② 当前产线工艺阶段是否允许中断（例：正在镀膜中途≠可解锁）；③ 用户账户是否在RBAC白名单且未过期。
- 通过后，中心下发一次性解锁令牌（JWT Token），现场扫码激活，系统自动执行安全回路自检→解除锁定→生成审计日志。
💡 为什么必须远程？ 因为某些锁定关联整厂安全等级（如食品厂GMP洁净区真空失效=批次报废风险），单点决策不够，得“双脑校验”。

📌 速捷真实案例：2023年某新能源客户EPS系统因OPC UA证书过期锁定，现场工程师按Level 1操作无效。我们远程核查发现其SCADA服务器时间比NTP源快47秒，导致证书校验失败。同步校时+重签证书后，3分钟完成Level 2解锁——没改一行代码，只修了“时间bug”。

2.2 强制解锁的风险警示：你以为在抢修，其实是在拆弹

⚠️ 警告前置：以下操作仅限极端紧急工况（如危化品泄漏需紧急泄压）且经EHS书面批准后执行，日常维修严禁！

风险类型	具体后果	速捷实测数据
真空腔体残压释放失控	强制跳过泄压逻辑 → 腔体压力从-95kPa突降至常压 → 内部工件被气流冲击位移/碎裂；密封圈因压差骤变爆脱	某LED封装厂曾因此报废整批晶圆载板，损失￥28万
工艺中断不可逆	真空度曲线断裂 → 薄膜沉积层出现针孔/附着力下降 → 后续AOI全检NG率飙升至37%	某光学镜片厂返工率达61%，远超行业5%红线
ISO 13849-1安全等级降级	绕过安全PLC逻辑 → Cat.3→Cat.1 → 整套安全功能（如急停响应时间、防护门联锁）不再受认证保障 → 企业面临TUV年审不通过+保险拒赔	近3年行业通报中，12起重大事故源于“临时解锁后未恢复安全配置”

🔑 关键认知刷新：“解锁成功” ≠ “系统健康”。它只是解除了“禁止运行”状态，但安全完整性（SIL/SR）可能已受损——就像给一辆刹车失灵的车解开了手刹，它能动了，但不该动。

2.3 解锁后必检项：不是交差，是交“安全承诺书”

解锁按钮按下那一刻，工作只完成30%。剩下70%，是用数据证明：系统不仅“能运行”，而且“敢托付”。

✅ 真空度恢复曲线验证
- 使用高精度真空计（±0.1%FS）记录解锁后60秒内压力变化；
- 对比历史正常曲线（速捷云平台自动调取该设备近30天基准）；
- 要求：峰值抽速偏差≤±5%，稳态真空度波动≤±0.3kPa —— 超差即触发“再诊断”流程。

✅ 气密性自检结果复核
- EPS系统自带保压测试模块（默认每24h自动执行）；
- 解锁后必须手动触发一次：DIAGNOSTIC → LEAK_TEST → FULL_CYCLE；
- 合格标准：10分钟保压衰减≤0.8kPa（对应泄漏率≤1.2×10⁻⁴ Pa·m³/s）；
- 不合格？立即停机，查O型圈老化、法兰螺栓扭矩、焊接微孔——别怪PLC，怪物理世界。

✅ 关键传感器零点漂移校准
重点盯这仨：
- 绝对压力变送器（量程0~100kPa）：通大气校零，误差＞±0.2kPa需标定；
- 温度传感器（PT100，腔体壁）：冰水浴法复测，偏离0℃＞±0.5℃即预警；
- 流量计（热式，主抽气管）：用标准节流装置比对，线性度偏差＞±2%须返厂。
💡 为什么校准在解锁后？ 因为锁定期间传感器可能受应力/冷凝影响漂移，解锁瞬间的电气扰动也会诱发零点跳变——不校，等于带着“近视眼镜”开车。

📌 最后送你一句速捷老工程师的口头禅：
> “能一键解锁的系统，不叫工业级；
> 能闭环验证的解锁，才算真交付。”

（下一章预告：与其等锁，不如造一把“不会生锈的钥匙”——聊聊怎么用数据喂养系统，让它自己学会避开雷区。）

（友情提示：本章没有“一键免疫”“永久不锁”这种玄学承诺——工业系统不是手机APP，它不会因为你点了“信任此开发者”就自动变乖。我们只干三件事：看懂它的脾气、管住它的权限、备好它的替身。）

上一章我们刚把门打开，还顺手校了零点、验了气密、签了安全确认单。
但您摸摸工装口袋——是不是还攥着那张写着“第7次被锁”的维修单？
是不是产线班长又发来消息：“师傅，这周第三次了，能不能……别让它再锁了？”

当然能。
不是靠祈祷，也不是靠换更贵的PLC——而是把“修一次”变成“少修十次”，把“救火”变成“建消防站”，把“等报警”变成“听咳嗽”。

这才是真正的——预防性维护 × 系统韧性。

3.1 锁定事件趋势分析：它不是随机发疯，是在用报警写日记

EPS全自动中央真空系统从不无故锁定。它只是表达能力有限，只能靠HMI弹窗、PLC Fault LED闪红、或者干脆“静音锁死”来喊疼。
而速捷干了4年EPS专项服务（累计解过217台同类设备），发现92%的重复锁定，其实都藏在三类“高风险工况”里——它们像老烟民的咳嗽，初听是小事，细查是预警。

🔍 我们帮客户建的「高风险工况模型」长这样（非理论推演，全来自真实日志聚类）：

工况类型	触发特征（PLC/SCADA侧可观测信号）	典型后果	速捷干预动作
连续启停疲劳	2小时内启停≥8次；主泵电流波动标准差＞额定值18%；变频器散热风扇PWM占空比持续＞90%	PLC安全模块过热保护触发、OPC UA连接抖动→误判通信中断→连锁锁定	加装启停间隔逻辑锁（软PLC），并推送《工艺节拍优化建议书》给产线IE
低温冷凝侵袭	腔体壁温＜5℃持续＞15min；真空计读数跳变＞±3kPa/秒；排水阀结霜率＞60%（红外热像仪抓拍）	冷凝水渗入压力传感器腔体→零点漂移→安全阈值误触发→SIS介入锁定	部署伴热带+智能排水周期算法（根据露点动态调整），同步升级传感器IP68密封等级
粉尘负载突增	过滤器压差ΔP上升速率＞12kPa/min；主泵振动加速度RMS值突增3倍；电机绕组温度斜率＞2.3℃/min	电机过载→热继电器动作→安全回路失电→整机锁定	更换旋风+HEPA复合过滤模组，并在HMI增加“粉尘负荷预警条”（绿色→黄色→红色渐变）

💡 举个真实例子：去年泉州某包装厂EPS系统每月平均锁3.2次，每次停机47分钟。我们调取半年历史数据，发现所有锁定都发生在“凌晨2:15–2:28”之间。进一步挖日志——原来夜班清灰流程启动时，除尘风机与真空主泵共用同一段母排，电压暂降导致PLC I/O模块偶发复位。
解决方案？不换PLC，只加装一台15kVA动态电压恢复器（DVR），成本不到主控柜的1/5，锁定归零。
——你看，系统没坏，只是“营养不良”。补对了，它自己就强壮起来。

📊 小工具分享：速捷免费提供《EPS锁定根因自查表》（Excel版），含12项可现场采集参数+自动趋势标红功能。需要？评论区扣“韧性”，我们私你链接（真免费，不用留手机号，也不推销售）。

3.2 固件与权限管理升级：让系统学会“认人”，而不是“认密码”

很多客户问：“你们能解密PLC，是不是也能绕过权限？”
我们答：“能，但我们不教，也不做。”
——因为真正的安全，不是锁得更死，而是让该用的人，用得更稳、更准、更省心。

✅ 自动固件热更新机制（非重启式）
- 支持西门子S7-1500、汇川H5U等主流控制器，在RUN状态下完成安全固件补丁加载（如修复已知OPC UA证书校验漏洞）；
- 更新全程PLC不停机、工艺不中断、安全功能不降级（Cat.3保持）；
- 所有更新包经速捷云平台数字签名+SHA256校验，杜绝“伪固件”注入风险。
> 🌐 类比理解：就像给汽车OTA升级刹车软件——不用进4S店，不用熄火，边跑边修。

✅ 基于角色的动态访问控制（RBAC）策略部署
传统做法：给所有人一个“Admin”账号，密码写在便利贴上贴在HMI旁边……
速捷做法：按真实职责切权限，且随工况动态调整。例如：
- 夜班巡检员 → 只能看到实时真空度、泵运行状态、报警历史，无法进入配置页；
- 白班技术员 → 可执行HMI画面切换、手动模式启停、查看诊断日志，但无权修改安全参数；
- 授权工程师 → 输入生物识别+动态令牌后，才开放PLC程序下载、安全逻辑编辑、固件升级入口；
- 更进一步：当系统检测到“连续3次异常登录失败”，自动冻结该角色账户2小时，并向EHS负责人推送企业微信告警。

🔐 权限不是越少越好，而是——该放开的放开，该锁死的焊死，该记录的刻进区块链。
（速捷所有RBAC操作均生成不可篡改审计链，满足GMP/SOx合规要求）

3.3 冗余架构优化建议：不赌“它不会坏”，而建“坏了也不慌”的B计划

“双保险”不是多买一把锁，而是——
一把锁管大门，另一把锁管地窖门；
一把锁断了，另一把自动弹开，还顺手给你倒杯茶。

针对EPS这类承担关键工艺的系统，我们不推荐“堆硬件”，而是讲逻辑冗余：

🔹 双主控热备切换（非简单镜像）
- 主PLC负责实时控制+安全逻辑执行；
- 备PLC同步镜像关键变量（真空度、泵状态、安全输入），但不参与输出控制；
- 当主站通信中断＞300ms或安全Word异常，备PLC自动升主——升主前执行3秒“状态快照比对”（确保无中间态），升主后立即接管输出，并向SCADA发送“无缝切换”事件码；
- ✅ 优势：切换时间＜80ms（远低于ISO 13849-1允许的100ms），且无需人工干预；
- ❌ 避坑：避免“双主同时输出”，曾有客户自行接线导致两套DO信号打架，烧毁电磁阀线圈。

🔹 独立安全回路（SIS）与BMS联动逻辑设计
EPS不是孤岛。它和厂房BMS（楼宇管理系统）、消防主机、甚至空调冷水机组，本就是命运共同体。
我们建议打通三处“生命线联动”：

联动场景	原始风险	速捷增强逻辑	实际效果
BMS检测到洁净区温湿度超标	EPS继续抽真空 → 腔体内结露 → 传感器失效 → 锁定	BMS通过Modbus TCP向SIS发送“环境异常”信号 → SIS立即置位“禁止启动”安全位 → EPS自动进入待机，HMI显示“环境未达标，暂停运行”	避免盲目运行导致硬件损伤，故障率下降63%
消防主机发出一级火警	EPS无响应 → 真空腔体可能成为助燃通道	消防信号硬线接入SIS紧急停车端子 → SIS切断所有泵电源+开启应急泄放阀 → 同时向MES推送“Fire_Emergency”事件	符合NFPA 85 & GB 50116双重认证要求
冷水机组故障停机	主泵冷却失效 → 温升超限 → 安全模块熔断 → 锁定	冷却水流量开关信号接入SIS → 流量＜阈值持续10s → 自动降频运行+触发预报警 → 若30s内未恢复，则安全停机	把“热失控”消灭在冒烟前
