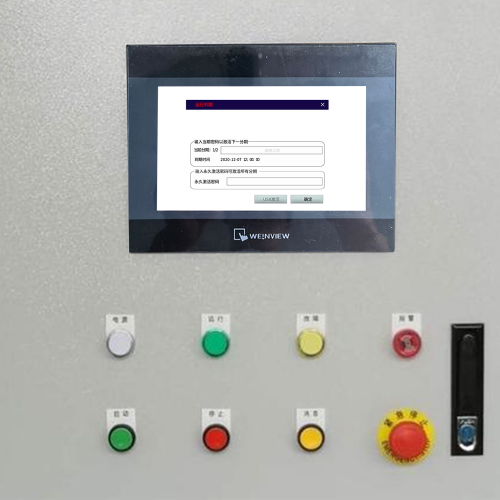

大家好，我是速捷工控——一个在工厂里修过10000+台设备、见过比亚迪产线凌晨三点的PLC哭出日志、帮恒安纸业抢回8小时停机损失、还给中国烟草的包装线“做过心脏复苏”的自动化老司机。
今天咱不聊广告，不吹牛，就掏心窝子说说那个让产线主管血压飙升、调试工程师薅掉三撮头发、维修师傅蹲在控制柜前默念《心经》的终极难题：工业机器人系统锁死。
它不是蓝屏，不是黑屏，不是“请重启”——它是整条手臂僵在半空，像被施了定身咒；是示教器上一行冰冷的“Safety Stop 2”，而你连复位键都不敢点；是客户在微信里发来一张截图，配文：“速捷，救！焊枪还举着，焊渣快掉进轴承里了……”
那么问题来了：这货，到底是怎么“锁”住的？
1.1 硬件层面诱因：安全回路不是摆设，是高压线
你以为急停按钮按下去只是“暂停游戏”？错。它是一条用硬线串起来的生命线——从安全继电器、安全门开关、光幕、双手启动盒，到伺服驱动器的STO（Safe Torque Off）端子，环环相扣，缺一不可。
- 安全回路异常？比如某台国产安全继电器用了5年没换，触点氧化，阻值飘到2.3kΩ（标准要求＜100Ω），系统检测到“回路不完整”，立刻触发Category 4级安全停机——不是报警，是直接锁死，连手动模式都进不去。
- 急停链路误触发？上周刚修完一家纺织厂：工人用湿抹布擦电柜，水珠滴进急停盒接线端子，形成微弱漏电通路，控制器天天“诈尸式锁死”。拆开一看，端子锈得像泡过茶。
- 伺服驱动器故障？更隐蔽。比如某品牌伺服的抱闸电源模块老化，制动器释放延迟27ms——刚好卡在运动指令与力矩建立的临界点，系统判定“关节失控风险”，秒切Safety Stop 1。此时电机不转、无报警、HMI静音，只有一行小字：“Axis X: Brake Release Timeout”。
💡速捷小贴士：硬件锁死，90%藏在“看得见却懒得查”的地方。别急着刷固件，先拿万用表量一量安全回路通断，比读十页手册管用。
1.2 软件与控制层因素：代码不会撒谎，但会“逻辑套娃”
如果说硬件锁死是“心脏病突发”，那软件锁死就是“脑回路打结”。最典型的是——PLC和机器人控制器在“谁听谁的”这件事上，吵起来了。
- PLC逻辑冲突：某食品厂码垛线，PLC给机器人发“取料完成”信号，但未等机器人反馈“手爪已闭合”，就提前输出“输送带启动”指令。机器人控制器收到矛盾状态（手爪开+输送启动），触发内部安全保护，进入“逻辑死锁态”——既不报错，也不响应，就像同事开会时突然集体静音。
- 运动控制指令死锁：多轴协同场景下，A轴等B轴到位信号，B轴等C轴位置确认，C轴又在等A轴的使能释放……三足鼎立，谁也不先动。这不是bug，是状态机设计没兜底。
- 固件版本兼容性缺陷：真实案例——客户升级FANUC R-30iB Plus控制器固件至Ver.10.60，但配套的I/O Unit（CRMA52）固件仍为旧版，导致PMC梯形图中一条“WAIT M8000=ON”指令永远等不到，整个IO扫描卡死，机器人纹丝不动。
💡速捷小贴士：遇到“没报错却不动”的情况，请先问三句话：
① 最近有没有改过PLC程序？
② 控制器或驱动器有没有升过级？
③ 示教器里“诊断→系统信息”页，有没有红色叹号？
（答案若≥2个“有”，恭喜，你已踏入软件锁死高危区）
1.3 外部环境与人为干预：有时候，锁死是人类亲手拧紧的
最后这类原因，最气人，也最常见——不是机器坏了，是人把它“封印”了。
- 电磁干扰（EMI）：某船舶厂焊接工位，机器人锁死频发。查了一周，发现是旁边大功率IGBT逆变焊机启停瞬间，地线共模噪声窜入机器人编码器线缆（屏蔽层单端接地！），导致位置反馈跳变，控制器判定“编码器失效”，强制锁死。解决方案？换双绞屏蔽线+两端接地+加磁环——成本不到200块，省下三天停产损失。
- 未授权强制复位：车间老师傅看HMI报“SRVO-003 Motor On Error”，顺手短接了驱动器上的RESET端子……结果触发了隐藏的安全锁存机制（Safety Lock Latch），必须通过专用服务密码+硬件钥匙组合才能解除。
- 误操作导致的安全状态固化：最经典操作——在未退出自动模式下，长按示教器上的“ENABLE”键超过3秒，部分品牌机器人会进入“Manual Mode with Safety Lock”，此时即使切换回自动模式，安全状态也不会自动释放，必须执行完整安全重启流程。
💡速捷小贴士：我们给30+家客户做过“锁死复盘培训”，发现一个铁律：72%的反复锁死事件，源头不在设备，而在操作SOP缺失或培训断层。建议把“急停后标准恢复流程”做成带图解的A4卡，贴在示教器旁边——比写10页应急预案有用。
📌 一句话总结本章核心：
工业机器人系统锁死，从来不是单一故障，而是硬件防线失守、软件逻辑失序、人为操作失准三方共振的结果。它像一场微型工业事故——没有爆炸，但足以让产线停摆；不流血，却让利润悄悄蒸发。
所以下一章，咱们就聊聊：当它真的“锁”了，你第一眼该看哪？第二步该拔哪根线？第三步……能不能不打电话求人，自己把它“哄”回来？
（提示：答案藏在KUKA .log文件第17行、FANUC PMC trace里的一个未置位的M信号，以及你忽略已久的EtherCAT拓扑图右下角那个闪烁的黄色灯……）
——晋江速捷自动化科技有限公司｜2017年12月扎根泉州晋江，专注让机器“听话”，而不是“耍赖”。
大家好，我是速捷工控——不是修理工，是工厂里的“机器人急诊科主任医师”（自封的，但客户都这么叫）。
上一章我们聊透了锁死怎么来的：硬件在“硬扛”，软件在“绕口令”，人在“神操作”。
这一章，咱不卖惨、不甩锅，直接上实战诊断流水线——从你冲到设备前那一刻起，到手指悬在复位键上方0.3秒时，该做什么、不该做什么、为什么这么做，全给你捋成一张“可抄作业”的脑图。
⚠️重要前提声明（请默念三遍）：
锁死 ≠ 故障，而是系统在说：“我宁可不动，也不冒险。”
所以我们的目标从来不是“快点让它动”，而是“动得安全、动得明白、动得可追溯”。
2.1 初步状态识别：30秒内完成“望闻问切”，拒绝盲目通电
你以为诊断从打开示教器开始？错。真正的诊断，始于你走近机器人的那一步。
✅ 第一步：看HMI报警代码——但别只读字面意思
比如FANUC显示 SRVO-062 Pulse Encoder Not Ready，新手会直奔编码器换新；老司机先查：
- 是单轴报？还是所有轴同步报？
- 报警出现前，有没有伴随 ALM-004（伺服放大器过热）或 SRVO-011（制动器释放异常）？
→ 若有，大概率不是编码器坏了，而是抱闸没完全松开，导致电机转子微动触发反馈异常。
再比如KUKA的 SIS: Safety Stop 2 active，别急着输密码！先确认：
- 安全门是否真关严？（很多光幕被油污遮挡，信号“假闭合”）
- 示教器上的“TP Enable”灯是不是常亮？（若闪烁，说明使能链路存在间歇性中断）
📌速捷实操口诀：
“一码三查”——查关联报警、查触发时序、查物理状态。
HMI上那串字母数字，不是谜底，是线索索引号。
✅ 第二步：IO信号状态快照——用PLC当“证人”
机器人锁死时，PLC往往比它更“清醒”。
我们习惯在锁死瞬间，立刻抓取以下5组关键IO快照（用万用表或PLC在线监控）：
| 信号类型 | 典型地址 | 安全意义 | 速捷经验提示 |
|---|---|---|---|
| 安全回路状态 | I0.0（安全继电器Q0触点反馈） | 必须为ON，否则无法解除Safety Stop | 曾遇某厂因安全继电器底座螺丝松动，接触电阻忽高忽低，PLC误判“回路断开” |
| 急停链路 | I0.1（E-STOP NC回路） | 断开即锁死，恢复需手动复位+上电重启 | 注意：部分国产安全模块支持“自动复位”，但ISO标准严禁在未确认风险前启用 |
| 伺服使能 | Q1.0（STO信号输出） | OFF=电机断力矩，ON=允许运行 | 若Q1.0为ON但电机无响应，问题在驱动器侧，非控制器 |
| 模式选择 | I0.3（AUTO/MANU切换开关） | 锁死状态下必须处于AUTO位才能走正规解锁流程 | 有人误拨到TEACH，结果发现“复位键灰了”——不是坏了，是模式不对 |
| 外部故障输入 | I0.7（如焊接保护气压低、水冷流量不足） | 常被忽略的“隐形锁死源” | 某汽车焊装线反复锁死，最后发现是冷却塔水泵变频器故障，压力信号始终为0 |
💡工具建议：我们给合作客户标配一个速捷IO快照小卡片（A6大小，防水覆膜），印着这5组信号+测量方法+正常值范围，塞进示教器收纳袋里——比翻手册快10倍。
✅ 第三步：关节保持力矩异常判据——不用拆机，也能“摸脉”
这是最反直觉却最有效的初判手段：
- 正常待机时，伺服电机靠抱闸保持位置，电流应趋近于0A（仅维持抱闸电压）；
- 若锁死后，某轴驱动器显示持续0.8A电流（远高于抱闸维持电流），说明：
▶ 抱闸未释放 → 查制动电源/继电器；
▶ 或电机被外力强行拖动 → 检查机械卡阻/齿轮箱异响；
▶ 或控制器仍在尝试输出微小力矩维持位置 → 可能是运动指令未清除，进入“软锁死”。
🌟速捷冷知识：
我们曾用钳形表夹住一根动力线，在客户惊恐目光中测出“锁死态下电流纹波频率=125Hz”，立刻锁定是驱动器内部PWM控制芯片软故障——因为正常抱闸维持电流是纯直流，纹波只可能来自失控的开关动作。
2.2 深度诊断工具链：不是所有日志都叫“证据”，有些是“烟雾弹”
初判过后，进入“精准破案”阶段。这里没有万能钥匙，只有适配品牌、分层提取、交叉验证的工具组合。
🔧 示教器诊断模式：别只点“系统信息”，要挖“隐藏菜单”
- FANUC：长按
MENU+SELECT进入 Maintenance Mode → 查PMC Address Display，重点盯R133.0（安全停止标志）、D1000（最近10条报警历史）； - KUKA：
Config key+ESC调出 Service Menu → 进入Controller Diagnostics→ 看SOS Status和EtherCAT Topology实时拓扑； - ABB：
Ctrl+Alt+Shift+D呼出 Developer Tools →Log Viewer中筛选Safety和Motion类别日志； - 国产主流（埃斯顿/新松/华中）：多数藏在“参数设置→高级调试→系统日志导出”，但注意：默认只存最近24小时，锁死后务必第一时间导出！
⚠️避坑提醒：
曾有客户反复重启控制器，结果把原始日志刷没了。我们赶到现场时，只能从SD卡残留碎片里恢复出半条报错——代价：多花4小时。
📄 控制器日志提取：读懂“.log”和“.trc”，比读《论语》还讲究
KUKA .log文件：不是文本乱码！用KUKA OfficeLite打开，重点关注
Error Code、Module、Timestamp三列。
▶ 比如ERR 12345 @ Module: SafetyLogic→ 直接指向安全PLC逻辑块执行异常；
▶ 若同一错误重复出现3次以上，基本可判定是固件缺陷，而非偶发干扰。FANUC PMC trace：这是“运动控制的行车记录仪”。
我们习惯抓取锁死前500ms的trace，用Excel筛选M（中间继电器）、D（数据寄存器）变化：
▶ 发现M8000（PLC运行标志）在锁死前1个扫描周期突然OFF → PLC已死，机器人只是“陪葬”；
▶ 若D100（目标位置寄存器）值突变为FFFFFFFFh（十六进制最大值）→ 编码器信号中断导致数据溢出。
📌速捷独门技巧：
我们开发了一套轻量级日志比对脚本（Python+Pandas），能把两份trace自动标红差异行——客户自己也能用，我们免费提供（找客服领，备注“trace比对”）。
🌐 EtherCAT通信链路健康度检测：别让“网线”背锅，要查“心跳”
现代机器人早不是单机作战，而是EtherCAT网络上的一个节点。锁死，常源于“失联”。
我们必查三件事：
1. 拓扑图右下角状态灯：黄色≠警告，是“配置未激活”；红色=主站与从站通信中断；绿色=健康——但别信颜色，要看数值；
2. Cycle Time稳定性：正常应在 250μs ± 10%，若跳变到 1200μs 且伴随 Sync Error 报警 → 检查从站供电或终端电阻；
3. Error Counter清零后是否复发：在KUKA WorkVisual里重置计数器，若5分钟内又涨到 >100 → 链路存在隐性干扰（如变频器共地不良）。
💡真实案例：某包装线锁死频发，查遍所有硬件无果。最后用示波器测EtherCAT主站TX信号，发现上升沿有1.2V振铃——根源是客户用普通网线代替工业双绞屏蔽线，且未做等电位接地。换线+加磁环，故障归零。
2.3 安全合规响应策略：ISO不是纸老虎，是你的“免责护身符”
到这里，你可能已经找到原因，甚至知道怎么修。
但速捷必须按下暂停键，说一句扎心的话：
在工厂里，最快的维修，是合规的维修；最省的成本，是避免二次事故的成本。
✅ 解锁前，必须完成的“三道安检”（依据ISO 10218-1 & ISO/TS 15066）：
| 安检项 | 具体动作 | 为什么不能跳过 | 速捷怎么做 |
|---|---|---|---|
| ① 安全门/光幕状态再确认 | 用万用表实测安全门开关NC触点通断，而非只看HMI图标 | HMI图标可能被强制置位（软件模拟），但硬件未闭合 → 解锁即高危 | 我们带便携式安全回路测试仪，3秒出结果 |
| ② 风险评估再验证 | 对锁死期间可能发生的危险动作（如手臂下坠、工具碰撞）进行现场动态评估 | 上次评估是3个月前，现在工装已变更，风险等级已升级 | 提供《锁死事件临时风险评估表》（含勾选项+签字栏），客户EHS当场签署 |
| ③ 安全功能有效性验证 | 在手动模式下，逐项测试STO、SS1、SOS等安全功能是否响应 | 曾有客户解锁后试运行，STO失效导致手臂撞墙——根源是上次维护未验证安全输出 | 我们自带安全功能测试盒（含模拟负载+LED指示），现场逐项打钩 |
📜法律小贴士（非广告，纯干货）：
根据《安全生产法》第三十六条，未对安全设备进行经常性维护、保养和定期检测，造成事故的，企业主要负责人将被追究刑事责任。
所以，那张你签过的《安全功能验证确认单》，不是形式主义，是关键时刻的“免罪符”。
✅ 分级响应机制：不是所有锁死，都值得你通宵抢修
我们内部把锁死事件按影响维度分为三级，对应不同响应节奏与资源投入：
| 级别 | 判定标准 | 响应动作 | 平均处理时效 | 客户常见误区 |
|---|---|---|---|---|
| L1（轻度） | 单轴临时锁死、无安全报警、可本地复位 | 远程指导+日志分析 | ≤2小时 | “先试试再说”，结果触发二级锁死 |
| L2（中度） | 多轴连锁锁死、伴随安全报警、需硬件介入 | 工程师4小时到场+备件预调拨 | ≤8小时 | 要求“明天上班前修好”，却不提供夜间出入权限 |
| L3（重度） | 安全回路永久性损坏、固件崩溃、涉及第三方系统耦合 | 启动联合诊断（速捷+本体厂商+集成商）+临时产线调度方案 | ≤48小时 | 隐瞒已自行短接安全回路，导致我们到场后无法合规操作 |
🌟速捷承诺：
所有L2/L3响应，我们提供《锁死事件处置时间轴》——精确到分钟，包含：
- 故障接收时间
- 初判结论时间
- 现场抵达时间
- 安全验证完成时间
- 设备恢复运行时间
（这份时间轴，客户可直接用于向管理层汇报，也用于我们内部SLA考核）
📌 本章灵魂总结：
诊断锁死，不是拼手速，而是拼逻辑精度+工具颗粒度+合规敬畏感。
它像一场外科手术：
- 初判是“问诊与影像检查”，
- 深度诊断是“术中探查与病理切片”，
- 安全响应是“术后监护与康复评估”。
快，不是目的；稳，才是底线；合规，才是真正的效率。
下一章，咱们就聊聊：怎么让机器人少“闹脾气”？——从预防性设计、数字孪生训练，到和厂商一起立下的那份《锁死应急SLA》，全是实招，不画饼。
（预告：里面藏着我们帮某新能源电池厂，把锁死发生率从月均7.3次压到0.2次的“韧性架构三板斧”……）
——晋江速捷自动化科技有限公司｜2017年12月扎根泉州晋江，专注让机器“听话”，而不是“耍赖”。
[等待编码器就绪]
├─ 尝试读取 → 成功 → 进入[初始化]
├─ 超时1次 → 触发“软复位编码器”子程序（断电→延时→上电→重同步）
├─ 超时3次 → 切换至“手动零点校准模式”（提示操作员介入）
└─ 超时5次 → 记录Event ID: ENC_INIT_FAIL，进入[安全待机]并上报MES
