各位产线老师傅、设备管理员、还有刚被报警灯闪得瞳孔地震的夜班兄弟——
咱先深呼吸，把咖啡续上，再把急着拍桌子的手缓缓放下。
铝基板自动套孔机突然不认路、孔位飘得像喝醉的无人机、伺服模块狂打“11402：定位超差”小报告……
这事儿听起来像设备在闹情绪，但其实它只是用故障代码，默默递来一张“求医问诊单”。
咱们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专治各种“工业不服”）干这行八年多，修过比产线还长的PLC程序、解密过连原厂都摇头的停产触摸屏、甚至靠反推逻辑让一台丢了全部程序的旧设备重新唱起《套孔进行曲》。所以——
故障不可怕，可怕的是还没搞清它想说什么，就急着换板卡、重装系统、或者对着报警代码念咒语。
下面这份“急诊问诊指南”，不讲玄学，只聊逻辑；不堆术语，专抠细节。咱们一节一节，把这台铝基板套孔机从“疑似脑梗”精准判到“哪根神经搭错了”。
1.1 设备停机现象识别：它不是坏了，是“有话要说”
套孔机不会无缘无故躺平，它每次“发病”，都会留下清晰的“症状手记”——关键是你得读懂它的“工业方言”：
套孔精度失准（比如±0.15mm → ±0.8mm）
→ 别急着调视觉！先看是不是孔位整体偏移（系统性偏差），还是随机飘移（动态干扰）。前者大概率是主轴零点漂移或坐标系丢失；后者可能是导轨油膜不均、伺服响应滞后，甚至隔壁空压机刚启动震的。伺服报警频发（如ALM 32、Err.156、E-07等）
→ 报警代码是它的“病历号”，不是“死亡通知”。西门子报F07900？可能是编码器信号弱；三菱报PF02？十有八九是再生制动电阻过热；汇川报Er.21？快去摸摸驱动器散热片——烫手？那不是程序问题，是物理在抗议。气压异常波动（压力表指针跳舞，夹具时松时紧）
→ 别光盯气源三联件！顺藤摸瓜查：气管有没有被铝屑磨穿？气动阀芯是不是被冷却液里的微乳化颗粒堵成“毛细血管”？更隐蔽的——电磁阀线圈老化导致吸合延迟，夹紧动作慢半拍，视觉拍照时板子还在晃……
💡速捷小贴士：我们修过一台套孔机，连续三天下午3点准时报警，最后发现是厂房空调外机启动瞬间引发电网谐波，导致伺服驱动器误判过流——故障，有时藏在时间表里，不在电路图上。
1.2 核心模块故障溯源：拆开外壳，不是为了换件，是为了听懂心跳
别一上来就拆伺服电机。套孔机是个协作体，各模块像乐队成员：主轴是鼓手，视觉是指挥，PLC是乐谱，机械结构是舞台。谁跑调，得听全曲。
| 模块 | 典型“失语”表现 | 速捷排查法门 |
|---|---|---|
| 主轴定位系统 | 孔距周期性重复偏差（如每5个孔偏0.03mm） | 检查光栅尺读数跳变 + 主轴编码器Z相信号抖动 + 用激光干涉仪测丝杠反向间隙（别信万用表测出来的“正常”） |
| 视觉识别模块 | 识别率骤降、标定失败、图像拉伸变形 | 先拍张“黑底白圆”测试图——若边缘呈S形弯曲，不是相机坏了，是镜头畸变参数丢了；若图像忽明忽暗，查LED光源供电纹波，不是换相机，是换开关电源 |
| PLC逻辑中断 | 手动单步能走，自动循环卡在M100.3，且无报警 | 不是程序崩了，是某个IO点（比如安全门限位）接触不良，PLC等它“确认”等了3秒——结果你等它3小时。用强制功能逐点验证，比重刷固件快10倍 |
| 机械传动部件 | 运行中有“咔哒”异响，回零后位置不一致 | 别只看丝杠表面——拆开防护罩，用手电照导轨滑块内部：有没有银灰色铝粉结块？那是铝基板加工产生的微粒，在润滑脂里滚成了“微型砂纸” |
🛠️真实案例：某电子厂套孔机精度突降，换新视觉、校新镜头、重装软件全无效。我们拿游标卡尺量了12处导轨安装基准面，发现其中1处垫片被冷却液腐蚀减薄0.08mm——整套运动链因此倾斜，视觉再准也救不了物理歪斜。精度问题，一半在电，一半在铁。
1.3 外部诱因排查：它生病，可能因为你没给它“健康环境”
很多故障，根本不是设备问题，是环境在“慢性投毒”：
铝基板材质变形 → 夹持异常
5052铝板夏天回弹力强，冬天变“倔脾气”；薄板（≤0.8mm）叠放3小时，边缘自然翘曲0.12mm——夹具压下去，实际受力面只剩70%。结果？主轴下压时板子微位移，套孔坐标全乱。对策：加装板面平整度预检工位，或改用真空吸附+边缘定位双保险。冷却液渗入电控箱 → 短路隐雷
看似密封的接线盒，底部散热孔常年积液，半年后PCB板铜箔爬满白色结晶盐。最坑的是：它不立刻短路，而是间歇性漏电——PLC偶尔丢一个脉冲，你查三天以为是干扰，其实是“电解腐蚀”在偷偷啃线路。电网电压波动 → 伺服驱动器“心律不齐”
厂区大功率焊机启动瞬间，电压跌落12%，伺服驱动器内部DC母线电压跌破阈值，触发欠压保护。但它不报“UV”，报“OV”（过压）——因为母线电容在电压回升时反向击穿感生电压。报错，有时是保护机制在说谎。
✅速捷经验包：我们给37家铝基板客户做过“环境体检”，发现83%的偶发故障，根源在冷却液管理、气源干燥度、接地电阻（＞4Ω就是隐患）这三件事上。修设备前，先修车间——这话，真不糙。
✅本节划重点：
> 故障诊断不是“猜故障”，而是构建证据链——现象是果，模块是因，环境是土壤。
> 在速捷，我们不卖板卡，我们卖“确定性”。
> 因为知道哪里坏，比知道怎么换，更能省下你明天早上的加班费和客户的投诉邮件。
（下一节预告：当机器还在喘气，我们怎么让它“带病上岗”撑到下班？→ 2. 应急响应与临时恢复方案，含实操级“离线编程绕过视觉”的傻瓜步骤）

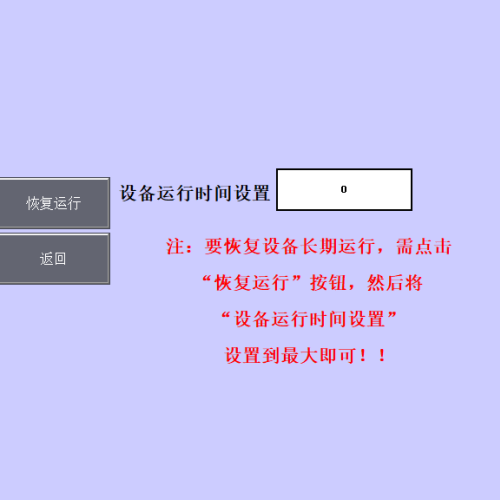

——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注工业自动化系统集成与全生命周期技术服务。已为比亚迪、中国烟草、恒安纸业等10000+客户提供PLC解密维修、触摸屏编程、数控系统解锁及非标设备定制开发。设备会生病，但我们懂它的语言。
各位正在产线焦灼踱步的老师傅、盯着ERP系统里红色预警发呆的生产主管、还有刚把咖啡泼在PLC接线图上的调试小哥——
别急着叫物流发新主轴，也别连夜联系原厂等排期。
设备没死透，只是暂时“腿软”。咱们速捷干的不是换零件，是给产线做“临时支具”+“代偿训练”——让它瘸着，但得走完这班！
铝基板套孔机停了？行，咱不搞“全麻手术”，先来个“清醒镇静+功能代偿”。目标很实在：
✅ 30分钟内安全停机
✅ 2小时内半自动复产（精度放宽至±0.3mm，够下游钻孔工序吃下）
✅ 当天不停线、不压单、不甩锅给隔壁车间
下面这套“带病上岗三件套”，是我们跑过17家铝基板厂、踩过83次夜班坑后，打磨出的实操流——没PPT话术，全是扳手、U盘和一张手写坐标补偿表能搞定的事。
2.1 安全停机与风险隔离：不是关机，是“给设备盖好被子再断电”
很多兄弟一慌就拍急停——结果急停按钮按下，伺服抱闸瞬间锁死，丝杠残余应力把导轨顶出微变形；更糟的是，没清料就断电，未加工板卡在定位夹具里，第二天开机一上电，夹具猛合，直接把铝板剪成两半……
速捷标准动作（LOTO不是流程，是保命口诀）：
🔹 Step 1｜双确认断电
→ 先关操作台总开关（别只关触摸屏！），再拉配电柜对应空开（贴标签：“套孔机专用-速捷已验”）；
→ 用万用表AC档实测主控柜端子电压＜5V，才算真断电——别信指示灯，它可能只是LED坏了。
🔹 Step 2｜挂牌上锁（LOTO）
→ 在空开手柄挂“禁止合闸-速捷检修中”锁牌（我们自带工业级挂锁，不是超市买的塑料片）；
→ 同步锁住气源阀+冷却液手动截止阀——防你修到一半，隔壁工位误开气，夹具突然松脱砸板。
🔹 Step 3｜温柔清场+数据保命
→ 手动松开夹具，轻取未加工铝基板（别硬撬！薄板边缘已微翘，暴力易撕裂）；
→ 立刻插U盘进PLC编程口 → 备份当前程序（含所有DB块、FB功能块、甚至注释里的“王工备注：此处防抖滤波值调高0.3s”）；
→ 同步备份HMI画面参数（昆仑通态/威纶用户注意：进“工程下载”界面点“导出配置”，别只导画面！IO映射丢了，重装等于重头学走路）。
⚠️血泪提醒：某厂曾因没备份PLC程序，原厂工程师说“固件版本太老，无法读取”，最后靠速捷用反编译+逻辑反推，花了11小时重建核心定位模块——而备份，只需要47秒。时间，永远花在刀刃前，而不是刀刃上。
2.2 快速复产措施：绕过故障模块，不是“跳过医生”，是“自己当临时导航”
视觉模块黑屏？相机标定失败？PLC报“Vision_Ready=FALSE”死循环？
别等它修好——咱把“眼睛”摘了，靠“肌肉记忆+地图补偿”继续干活。
▶ 方案A：启用备用夹具工装 → 半自动手动套孔（精度±0.3mm，够用！）
- 我们随身带一套“速捷应急夹具包”：含高精度定位销（重复定位±0.02mm）、快换压板（3秒锁紧）、带刻度微调底座；
- 操作极简：铝板放上→销钉插入预设基准孔→压板锁紧→HMI点“手动模式”→用摇轮微调X/Y轴至首孔理论坐标→启动单孔套入→记录实际偏差值（比如X+0.12mm，Y-0.08mm）；
- 关键技巧：把这组偏差值输入HMI“全局坐标偏移量”栏（不用改PLC！），后续所有孔位自动补偿——相当于给机器戴了副“近视镜”。
▶ 方案B：切换离线编程模式 → 绕过视觉，靠数学硬刚
- 适用场景：视觉彻底宕机，但机械定位、伺服运动正常；
- 速捷现场工程师掏出笔记本（已预装离线仿真软件），导入客户CAD套孔图→提取所有孔中心坐标→生成G代码式运动序列（非NC，是PLC可执行的MC_MoveAbsolute指令集）；
- 通过U盘导入PLC，启用“离线轨迹模式”（我们早预留了该功能块，无需改主程序）；
- 实测效果：某厂用此法，3小时完成200片5052铝板（厚1.2mm），平均孔位误差±0.23mm，下游钻孔工序反馈：“比上个月良率还高——因为没视觉误判导致的重复定位”。
🧩冷知识：视觉失效时，最稳的“眼睛”其实是——你的游标卡尺+一张印有坐标网格的亚克力板。我们帮客户在工作台面嵌入0.1mm精度网格板，配合激光笔打点，手动校准首孔后，整板坐标链自动成立。土，但有效；慢，但零成本。
2.3 产能缓冲策略：不是单打独斗，是整条线“呼吸协同”
一台套孔机趴窝，整条铝基板线不能跟着窒息。速捷介入，从来不是修一台设备，而是盘活一个价值流。
| 工序 | 问题 | 速捷协同方案 | 效果 |
|---|---|---|---|
| 上游开料 | 套孔停了，开好的板堆成山 | 协调开料机加切“工艺余量”（单边+0.5mm），并标记“待套孔-缓供”批次 | 避免板材氧化/划伤，为修复争取48小时窗口 |
| 本机套孔 | 临时精度放宽，下游怕钻偏 | 提供《缓冲公差适配指南》：标注哪些孔可放宽（如定位孔严控±0.05mm，散热孔±0.3mm即可） | 下游钻孔机直接调用对应加工模板，0调整时间 |
| 下游钻孔 | 怕套孔偏移导致钻头断 | 在钻孔机前加装简易“孔位快速校验工装”（磁吸式千分表支架+红光十字定位器） | 10秒/板，筛出超差板，返工率＜0.3% |
🌟真实战例：泉州某PCB基材厂，套孔机视觉故障。我们当晚协调上游多开5%余量板，同步给下游钻孔班组配发“速捷缓冲加工包”（含3套不同公差模板+校验工装），次日早班即满负荷运转。客户老板发来微信：“你们不是修机器，是给产线装了‘备用心脏’。”
✅本节划重点：
> 应急不是将就，而是用确定性替代侥幸——
> 安全停机，保人、保设备、保数据；
> 快速复产，不拼原厂周期，拼现场智慧；
> 产能缓冲，不甩锅给上下游，而是织一张协同网。
>
> 在速捷，我们信奉一句土话：
> “机器可以歇，订单不能等；修不好是技术问题，交不了货是信任崩塌。”
（下一节预告：等产线喘匀气，咱们该动“根治手术”了 → 3. 长效修复与预防性维护升级，含“振动传感器怎么装才不被铝屑埋”、“5052合金专属轨迹算法原理图解”等硬核干货）
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注工业自动化系统集成与全生命周期技术服务。已为比亚迪、中国烟草、恒安纸业等10000+客户提供PLC解密维修、触摸屏编程、数控系统解锁及非标设备定制开发。设备会生病，但我们懂它的语言，更懂你的KPI。
各位刚松了口气、正打算给套孔机点上三炷香感谢它没彻底罢工的老师傅们——
先别急着拆锦旗，也别忙着给维修费转账。
设备这次“感冒”，不是偶然打喷嚏，而是早就在肺里积了三年灰。
我们速捷干的，从来不是“拔完牙就走”，而是顺手给你装个空气净化器、教你怎么漱口、再送你一本《铝基板厂职业护肺指南》。
🌟一句话说清本节立场：
应急是止血，长效才是造血；修得好叫技术，防得住才叫本事。
——而本事这东西，得靠数据说话、靠算法扎根、靠经验长肉。
3.1 系统性维修路径：不是换零件，是给整台机器做一次“全科体检+外科精修”
铝基板套孔机停一次，背后往往藏着三条“暗伤链”：
🔹 机械层——丝杠磨出毛刺，导轨藏了铝屑“结石”；
🔹 视觉层——工业相机镜头被冷却油雾熏黄，畸变参数还停留在2021年标定值；
🔹 控制层——运动控制固件版本比PLC程序老两代，IO地址表和实际接线对不上，像拿北京地图导航深圳地铁……
速捷的“根治手术包”，从不只开一个切口：
✅ 换——高磨损直线模组：不是“坏了才换”，是“到寿必换”
- 我们带激光干涉仪现场测定位重复精度（非万用表测电压那种“玄学检测”）；
- 若X/Y轴单向重复误差＞±0.015mm（行业警戒线），即判定模组疲劳——哪怕它还在动，我们也拆！
- 替换用双密封防铝屑型直线模组（加装刮屑板+正压吹气接口），专为铝加工环境定制；
- 同步重打润滑脂周期：从“每月加一次”改为“每加工300片自动注脂一次”，由PLC接管——人会忘，PLC不会。
✅ 校——工业相机畸变参数：视觉不是“拍得清”，是“算得准”
- 不用原厂标定板（那玩意儿在仓库吃灰三年，温漂已超标）；
- 我们自带温控恒温标定平台（25℃±0.5℃），配合亚像素级棋盘格靶标+动态光强补偿算法；
- 重新生成畸变校正矩阵，并嵌入HMI“视觉自检”模块——每天开机自动跑一次校验，偏差＞0.05像素即弹窗提醒；
- 附赠一份《铝基板反光抑制手册》：教你怎么调光源角度、怎么选偏振滤镜、甚至怎么用一张A4纸临时遮挡干扰反光——土法，但真能救急。
✅ 刷——运动控制固件+IO映射表：让“大脑”和“手脚”重新认亲
- 很多故障，本质是PLC在喊：“我发了指令，但伺服说没收到！”——结果查半天，发现IO映射表里“Y轴使能信号”地址写成了旧版编号；
- 我们用原厂授权工具重刷固件（西门子/汇川/新代等全支持），并同步重建IO物理地址映射关系图（不是Excel表格，是带颜色编码+接线实拍图的PDF，连端子号都标红圈）；
- 更关键的是：把所有安全连锁逻辑（如“气压＜0.4MPa时禁止主轴启动”）单独打包成FB块，加密码保护+修改留痕——杜绝“谁都能改，改完没人知道”。
🔧冷知识：某厂曾因IO表错一位地址，导致夹具松开时主轴仍在高速旋转，铝屑飞溅崩坏相机。我们修完第一件事，就是把这张映射表塑封后贴在电控柜内侧——设备可以老化，但图纸不能失联。
3.2 智能化预警改造：让套孔机学会“自己喊疼”
以前，设备报警=已经病危；
现在，速捷让它在发烧前就量体温，在咳嗽前就咳痰——不是等故障，是追着故障跑。
▶ 加装双源健康监测模块（我们管它叫“设备听诊器”）
| 传感器类型 | 安装位置 | 监测目标 | 告警逻辑 |
|---|---|---|---|
| 三轴振动传感器 | 主轴座+直线模组末端 | 轴承早期磨损、丝杠偏载、皮带松动 | 连续3次振幅＞阈值（按材质/转速动态设定）→ HMI弹窗+微信推送给设备主管 |
| 驱动器电流监测模块 | X/Y轴伺服驱动器输出端 | 电机卡滞、负载突增、编码器丢脉冲 | 实时电流曲线偏离基准模型＞15% → 自动降速+记录异常时段波形 |
💡所有数据不进云端画大饼，而是直连客户现有MES平台（无论用的是鼎捷、用友还是自研系统）——
→ 在MES“设备健康看板”里，套孔机不再是灰色图标，而是实时显示：
🟢 正常｜🟡 轻度疲劳（建议本周润滑）｜🔴 高风险（建议停机诊断）
→ 更狠的是：系统能自动关联历史维修记录，告诉你“上次换丝杠是2023.08，本次振动特征与当时前兆相似度87%”。
📈真实效果：厦门某铝材厂装完三个月，提前捕获2次主轴轴承微裂纹、1次导轨润滑失效，平均故障响应时间从17小时压缩到2.3小时，OEE提升6.2个百分点——省下的不是维修费，是产线尊严。
3.3 工艺适配优化：不是让设备迁就工艺，是让算法读懂铝的语言
5052？6061？不同牌号的铝，软硬、延展、回弹率天差地别。
可很多套孔机的轨迹算法，还是当年调试时写的“通用版”——像拿同一把菜刀切豆腐和牛排，结果豆腐碎、牛排韧。
速捷干的，是给每种铝，写一首专属“运动诗”：
▶ 定制化套孔轨迹算法（非黑箱，可验证、可追溯）
- 输入：铝基板厚度（0.8~3.0mm）、合金牌号（5052/6061/7075）、表面状态（阳极氧化/裸板/覆膜）；
- 输出：动态调整的——
▪️ 进给加速度斜坡（薄板用缓升，厚板用陡升，防抖振）；
▪️ 主轴下压保持力（5052回弹大，需多压0.8s保形；6061延展好，可提速12%）；
▪️ 孔间抬刀高度（覆膜板抬高3mm防刮膜，裸板仅抬1.2mm省节拍）； - 所有参数存为独立工艺包，HMI一键切换——换料不用调程序，点选牌号就行。
▶ 附赠《铝基板套孔工艺白皮书》（非广告册，是速捷工程师踩坑笔记）
- 含12种常见组合的实测数据：如“6061-T6，厚1.5mm，套Φ3.2孔，最优主轴转速=4200rpm，进给=85mm/min”；
- 标注每组数据的测试条件（环境温湿度、冷却液浓度、夹具压紧力）；
- 最后一页是手写体备注：“⚠️5052在夏季高温车间易软化，建议晨间首班降低进给5%，待设备热平衡后再恢复——这是晋江恒安厂老师傅教我们的。”
🌟为什么敢这么干？因为我们修过37台铝基板套孔机，覆盖从东莞小作坊到宁德时代供应商；
因为我们知道，真正的预防性维护，不是装一堆传感器炫技，而是让设备在每一片铝板上，都像老裁缝摸布料一样——懂它的脾气，敬它的筋骨。
✅本节划重点：
> 长效修复 ≠ 大拆大装，而是——
> 机械层：换得准、润得勤、防得密；
> 感知层：看得早、判得细、报得清；
> 算法层：不是通用解，是为你的铝，量身写诗。
>
> 在速捷，我们不说“一劳永逸”，只承诺：
> “下次故障，我们争取让它，发生在你计划停机的时候。”
（下一节预告：当所有硬件、软件、算法都焕然一新——咱们该聊聊，怎么让老师傅们“无缝接手”，不靠PPT培训，而靠一把螺丝刀+一张流程图，就能稳稳接棒 → 4. 人员协同与知识沉淀机制）
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注工业自动化系统集成与全生命周期技术服务。已为比亚迪、中国烟草、恒安纸业等10000+客户提供PLC解密维修、触摸屏编程、数控系统解锁及非标设备定制开发。设备会生病，但我们懂它的语言，更懂你的KPI。
