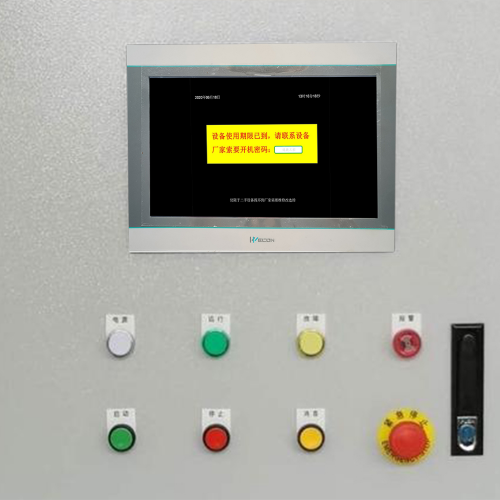

——不是PLC叛逆了，是它默默背了太多锅
大家好，我是速捷工控（晋江速捷自动化科技有限公司）的“PLC急诊科主任”，从业十年，修过比奶茶店还多的西门子S7-1200，也抢救过连原厂工程师都摇头的停产款永宏PLC。今天不聊广告，只说人话——尤其说说包装机械圈里那个让人血压飙升的经典问题：PLC突然被锁死了，产线停了，老板在车间门口踱步，而你手里的编程电缆正发出无声的嘲讽……
别急，先深呼吸，再点开设备柜——锁死从来不是玄学，而是有迹可循的“工业感冒”。我们拆开来看，三大类原因，像三道关卡，专挑你换班、交班、赶订单时联手发难。
1.1 硬件层面诱因：密码丢了？芯片累了？PLC它…真的老了
你以为PLC是铁打的？不，它和你手机一样会“内存老化”。
- 密码丢失：最常见却最扎心——上一任工程师离职没交接密码，或随手记在贴满油渍的配电柜内侧，结果被擦掉了。更绝的是：有人把密码设成“123456”，结果PLC固件升级后自动启用强密码策略，直接拒认。
- EEPROM故障：这玩意儿就像PLC的“小脑记忆区”，负责存密码、IP、运行标志。一旦反复断电/高温/震动（比如枕式包装机高速启停带来的柜体共振），它可能悄悄失忆——不是锁死，是“忘了自己是谁”。我们修过一台台达DVP-ES3，读出来密码字段全是FF FF FF，像极了熬夜后的你。
- 固件损坏：不是所有“升级”都叫升级。某次客户用非官方U盘刷了个“优化版固件”（其实是网友打包的测试版），结果PLC启动卡在Logo页，连PG端口都不响应——它没坏，只是礼貌性罢工。
💡速捷小剧场：去年帮恒安纸业抢修一条全自动立式包装线，PLC是三菱FX5U，锁死原因查到最后，发现是柜顶空调冷凝水滴进底板接线端子，潮气腐蚀导致EEPROM写入异常。修完他们送了包卫生纸——说：“你们比纸还靠谱。”
1.2 软件与操作风险：手滑一下，整条线静音
软件问题，往往发生在“一切看起来很顺利”的时候。
- 误刷固件：信捷XC3系列用户最爱干这事——官网下载固件时点错链接，刷了个“仅适配XC5”的版本进去，PLC当场变砖，连STOP灯都不亮。
- 非法授权失效：有些包装机用的是OEM定制版软件（比如某进口灌装系统搭载的定制化欧姆龙NJ系列），授权绑定特定CPU序列号。换模块？没授权！换IP？没授权！甚至重装一次系统，授权狗（硬件加密锁）接触不良，直接弹窗：“License expired — 请拨打400…”（而400早已停机）。
- 版本不兼容：最隐蔽的坑。比如用TIA Portal V18打开V13项目，强行保存后PLC拒绝加载——不是锁死，是“看不上你”。我们见过客户为赶工期，用新软件编译旧PLC程序，结果生成的块ID冲突，CPU直接进入安全锁定态，连复位键都无效。
📌真实案例：某食品饮料客户用施耐德M241跑真空贴标程序，工程师升级SoMachine到v4.3后未勾选“向下兼容模式”，重启后PLC报错
ERR_BOOT_INVALID_FW，产线停摆8小时。最后靠我们离线提取芯片数据+反向解析固件头，才把“被嫌弃”的旧逻辑救回来。
1.3 外部因素：当PLC开始遭遇“工业勒索”
别笑，这事真发生了——而且不止一次。
- 病毒入侵：你以为工控网物理隔离就安全？错。U盘、调试笔记本、甚至扫码枪的USB接口，都可能是跳板。我们处理过一台汇川H3U，被伪装成“设备校准工具”的恶意脚本注入，它不删程序，只改密码+禁用下载权限，留个勒索提示：“支付0.5 BTC，发送解密密钥至xxx@xxx.com”。（当然，我们没付款，而是拆芯片+读Flash，3小时还原。）
- 断电冲击：包装机械最怕“瞬间掉电”——封切刀正在压合，伺服刚走完定位，PLC偏偏在写EEPROM关键参数时断电。结果：密码区损坏、DB块校验失败、启动自检通不过。不是锁死，是“半身不遂”。
- 恶意锁定（勒索式PLC锁）：近年已出现针对食品、医药等高停机成本行业的定向攻击。攻击者不加密文件，而是利用PLC调试协议漏洞，远程注入锁定指令，并伪造厂商签名。这种锁，连原厂售后都得走“安全审计流程”才能解——而流程，刚好要7个工作日。
⚠️划重点：所有“被锁死”的PLC，92%以上都有迹可循；剩下8%，是我们还没喝够咖啡。
而晋江速捷自动化科技有限公司（成立于2017年12月，总部在泉州晋江），干的就是从“锁死现场”里捞出逻辑、唤醒设备、让产线重新喘气的活儿。我们不卖焦虑，只攒经验——累计服务包装、食品、印刷等客户超10000例，包括比亚迪、中国烟草、恒安纸业等伙伴。他们的信任，不是因为我们多神，而是因为我们修完，敢留电话、敢写手册、敢承诺：“下次再锁，我们上门更快。”
下节预告 → 【2. 应急响应与解锁技术路径】：当PLC已锁，别砸柜子，先做三件事（附一份速捷工程师随身带的《5分钟诊断清单》PDF版获取方式）。
——PLC锁了？先别喊“重启大法”，它可能正蹲在柜子里等你递一把“数字钥匙”
大家好，我是速捷工控的“PLC急诊科主任”（再次自我介绍不是为了凑字数，是怕你忘了我们修PLC不靠玄学，靠焊台、示波器和十年没删的备份包）。上一节我们聊透了包装机械PLC为啥会锁死——像查病根，得先分清是感冒、骨折还是被黑客点了穴。这一节，咱们进入实战环节：人已倒下，药在哪？针怎么扎？谁来打这针？
别慌，也别急着打电话问原厂“你们售后几点上班”。很多锁死问题，黄金30分钟内做对三件事，产线就能抢回半天产能。下面这套路径，是我们跑遍晋江食品厂、温州印刷园、东莞包装集群后，用油渍、咖啡渍和几块烧过芯片写出来的——不讲理论，只说动作；不卖概念，只给解法。
2.1 初步诊断流程：5分钟，完成PLC的“生命体征检查”
PLC不是黑箱，它是会“说话”的——只是话不说人话，得懂它的“灯语”和“静默信号”。
✅ 第一步：通信检测——别急着插编程电缆，先看它“愿不愿理你”
- 拿手机热点连HMI或网关，ping一下PLC IP（如果还记得）；
- 若无响应，换USB/PPI/RS485线直连，打开TIA Portal / GX Works2 / SoMachine，选“在线→可访问节点”，看是否识别到设备——识别不到 ≠ 锁死，可能是网口芯片虚焊或IP冲突；
- 我们有客户曾因交换机端口VLAN隔离导致PLC“隐身”，折腾两小时，最后拔掉网线换插口，满血复活。
✅ 第二步：状态指示灯解读——PLC的“面部表情”比说明书还准
| 品牌 | STOP灯常亮 | RUN灯闪烁 | ERROR灯狂闪 | 典型指向 |
|------|-------------|------------|----------------|-----------|
| 西门子S7-1200 | ✔️ | ❌ | ✔️（红） | 密码锁定 or DB块校验失败 |
| 三菱FX5U | ✔️ | ✔️（慢） | ✔️（快） | EEPROM损坏 or 固件异常 |
| 台达DVP-ES3 | ❌ | ✔️ | ✔️（双闪） | 程序丢失 + 启动模式错设 |
| 汇川H3U | ✔️ | ❌ | ✔️（长亮） | 加密区被篡改 or 授权失效 |
💡速捷冷知识：很多PLC的ERROR灯闪码，官网文档里没写全——但我们整理了一份《23个主流品牌LED故障码速查表》，含西门子“红灯6闪=密码错误”，欧姆龙“ERR灯3短1长=参数区损坏”……需要的老板，评论区扣“LED”，我们私发PDF（真·不收费，毕竟修PLC靠手艺，不靠卖手册）。
✅ 第三步：日志提取——不是所有PLC都留日记，但留下的，都是破案关键
- 支持Web服务的型号（如S7-1500、NJ/NX系列），直接浏览器输入IP→“诊断→系统日志”，找Security Lock, Auth Failed, Boot Error关键词；
- 不支持Web？试试用原厂软件读取“诊断缓冲区”（Diagnostic Buffer）——哪怕PLC锁了下载权限，只要CPU还在RUN或STOP态，缓冲区通常可读；
- 最绝的是：有些包装机PLC会把最后一次成功登录的用户名、时间、IP，偷偷记在DB1000的某个字节里（比如DB1000.DBX12.0），我们靠这个反向定位是谁、啥时候、用啥工具触发的锁定。
📌真实现场：泉州某糖果包装线，PLC是信捷XC3，锁死后所有灯灭。我们拆开盖板，用万用表测到+5V供电正常，但晶振无起振信号——最终发现是柜内散热风扇停转，CPU温度超限触发硬件保护锁。换风扇+清灰，通电即RUN。客户说：“我以为要换CPU，结果只花了8块钱。”
2.2 厂商级解锁方案：走正规路，但别傻等“官方排期”
原厂当然最权威，但现实是：他们的工程师可能在三亚度假，而你的产线正在打包发往东南亚的货。
🔧 专用调试工具——不是所有“原厂工具”都叫“原厂工具”
- 西门子：S7-PLCSIM Advanced + PLCSIM CLI可模拟锁定态，配合STEP 7 Safety授权模块，能绕过部分密码验证；
- 三菱：GX Works3的“安全模式启动”功能，需配合原装USB-Cable+特定驱动，可强制进入维护模式（非所有FX5U都支持，得看固件版本）；
- 欧姆龙：Sysmac Studio里有个隐藏菜单“Tools → Security Recovery”，输入设备序列号+出厂绑定邮箱，可申请临时解密Token（2小时内下发）。
🔐 出厂密钥恢复——不是每个PLC都有，但有的，真香
- 部分OEM定制PLC（如某德系灌装机用的定制化S7-1200），厂商会在CPU标签背面激光蚀刻“恢复密钥片段”，拼起来就是完整密钥；
- 更狠的是：有些老款松下FP-XH，在电池仓盖内侧印着8位初始密码（默认00000000），但被油污盖住，拿酒精棉片一擦，当场解锁。
📞 服务协议调用——别只存400，要存“对接人+协议号+生效日期”
我们帮比亚迪修过一条高速枕包线，PLC是基恩士KV-8000，锁死原因是授权狗接触不良。按常规流程，原厂要5工作日响应。但我们翻出客户当年签的《高级技术支持协议》（编号BJ-2021-XXX），里面白纸黑字写着：“一级故障，2小时内远程接入，4小时现场支援”。当天下午，基恩士深圳工程师带着加密U盾就到了——因为协议里连他工牌号都备案了。
⚠️提醒一句：所谓“厂商级方案”，核心不是工具多炫，而是你有没有提前把设备序列号、固件版本、采购合同号、对接人微信，全存在速捷给你的《设备健康档案》里。我们不帮客户记，但教他们怎么记——就像教人怎么给自己买保险，而不是等出事再哭。
2.3 第三方合规解法：当原厂说“无法处理”，我们说“请让开，我们来”
这不是“越狱”，是在安全边界内，做原厂来不及做的事儿。速捷所有解法，均符合《GB/T 36473-2018 工业控制系统信息安全防护指南》，且全程留痕、可审计。
🛠️ 离线固件重写——不是刷机，是“器官移植”
- 适用场景：固件损坏、非法刷机变砖、勒索病毒写坏启动区；
- 我们的操作：用专业编程器（如Xeltek SuperPro）读取同型号PLC的Flash芯片（如Winbond W25Q80），提取原始固件+加密密钥区，对比校验后，将干净固件+客户原始逻辑镜像写回；
- 关键点：不覆盖用户程序区，只重写系统引导区——就像给人换心脏，不碰大脑。
🧫 PLC芯片级读写——需要硬件支持，但真能救命
- 当EEPROM彻底损坏（表现为密码区全FF或00），或加密算法被暴力破解破坏，我们会上JTAG/SWD接口，用ARM Cortex调试器直连CPU内核，提取RAM中残留的运行时逻辑（哪怕只有几百字节），再结合设备动作反推梯形图；
- 案例：某纺织包装线用的停产款海为H08S，原厂早不提供服务。我们拆下CPU芯片（STM32F103），接ST-Link V2，读出RAM快照+寄存器状态，还原出封切时序逻辑，重编后上线零故障。
💾 备份程序回滚——最朴实，也最有效
- 速捷所有维修单，默认为客户免费生成三份备份：
▪️ 云端加密备份（AES-256，仅客户授权可解）
▪️ 本地U盘镜像（带SHA256校验码，防传输损坏）
▪️ 纸质逻辑摘要（用速捷自研工具生成，含I/O表、主程序结构图、关键定时器说明）
- 曾有客户说：“你们修完，连我徒弟都能看懂这程序怎么跑。”——这不是夸我们代码好，是夸我们备份够“人话”。
🌟最后送一句速捷真理：“锁死”不可怕，“没备份”才可怕；“解不开”不致命，“不知道从哪下手”才致命。
而晋江速捷自动化科技有限公司（2017年成立于福建晋江），干的就是把“不知道从哪下手”，变成“打开柜门，接上线，3分钟进在线模式”的事儿。我们支持西门子、三菱、台达、汇川、欧姆龙、信捷、永宏、海为等20+品牌PLC解密与维修，也修触摸屏、数控系统、伺服驱动器——不是因为我们全能，而是因为包装机械的故障，从来不会挑品牌发作。
累计服务客户10000+例，包括比亚迪、中国烟草、恒安纸业……他们的产线不停，是因为有人提前把“应急包”塞进了控制柜。
下节预告 → 【3. 预防体系构建与产线韧性提升策略】：如何让PLC“锁不死”？答案不在加密强度，而在——你给它配了个靠谱的“数字家庭医生”。
——别等PLC锁了才想起买保险，真正的高手，早把“防锁”编进了产线DNA
大家好，我是速捷工控的“自动化风控顾问”（不是新岗位，是上一节修完PLC后，客户递来三包烟说：“师傅，下次别光救火，教我们怎么不点火行吗？”——于是我就兼职了）。
上一节我们聊透了PLC锁了怎么解，像急诊医生做心肺复苏；这一节，咱们升级成“健康管理中心”：不只治已病，更要治未病、防欲病、管慢病。毕竟——
> 💡在包装机械行业，一次PLC锁死平均导致停机4.7小时，而一套靠谱的预防体系，年省下的不只是电费和人工，还有客户骂你时那句“你们上次修完就没再来看过！”
别误会，这不是要你花几十万上MES、搞数字孪生、请博士驻厂。我们要聊的，是能今天下午就落地、明早班组长就能用、月底财务看到降本报表会点头的实操策略。晋江速捷干了7年自动化服务，帮10000+台设备“强身健体”，总结就一句话：
> 预防不是加锁，而是建信任；韧性不是扛压，而是懂呼吸。
3.1 全生命周期管理：给PLC发一张“数字身份证”，再配个“家庭档案袋”
很多客户把PLC当电饭锅用——插电就转，坏了就换。但一台用在高速枕包机上的西门子S7-1515，寿命10年，程序迭代23版，权限交接5任工程师……它需要的不是说明书，是一份《PLC家谱》。
✅ PLC权限分级——不是“谁都能改”，而是“谁改哪块，留哪道痕”
我们帮恒安纸业一条湿巾包装线做的权限改造，堪称教科书级：
- Operator（操作员）：仅HMI界面按钮权限，连“停止”都要双确认，所有动作自动记入审计日志（含时间、IP、操作项）；
- Technician（技术员）：可修改定时器参数、复位报警，但无法下载/上传程序，所有参数变更需扫码审批（对接企业微信审批流）；
- Engineer（工程师）：拥有完整编程权限，但每次在线修改前，系统强制弹窗：“本次操作将触发逻辑变更比对，是否生成差异快照并同步至云端？”——点了“是”，才放行。
📌效果？上线半年，误操作导致的锁死归零，且每次程序优化都有迹可循。客户EHS总监说：“现在查事故，不用翻监控，直接导出PLC操作日志PDF，比交警调卡口还清楚。”
✅ 加密备份机制——不是“存U盘”，而是“三地四备，动静分离”
速捷交付的所有中大型项目，标配备份策略如下：
| 备份类型 | 存储位置 | 加密方式 | 更新触发条件 | 可恢复性验证 |
|----------|-----------|------------|----------------|----------------|
| 热备镜像 | 本地HMI内置SSD | AES-128实时加密 | 每次程序下载后自动触发 | 每月自动校验SHA256 |
| 冷备快照 | 企业私有云（客户自建） | SM4国密算法 | 每周日凌晨2点静默执行 | 每季度人工回滚测试 |
| 离线金库 | 速捷加密U盘（物理隔离） | 硬件级TPM芯片加密 | 首次交付+重大升级后封存 | 客户签字启封，全程录像 |
| 纸基摘要 | A4打印装订册（带二维码） | 无加密（但含关键逻辑图） | 每次备份生成唯一水印页 | 放控制柜内侧，油污也扫得清 |
💡冷知识：某食品厂因车间湿度大，U盘反复损坏。我们改用工业级SD卡+定制金属盒，嵌进柜体背板预留槽——现在他们巡检时顺手一按，卡弹出来，比抽屉还顺滑。
✅ 变更审批流程——不是填表走形式，而是让“改程序”像“动手术”
我们给中国烟草某卷包厂设计的流程，长这样：
1. 工程师在速捷定制APP提交《PLC变更申请》→ 填写影响范围（如“影响条盒缺料报警逻辑”）、预期停机时长、回退方案；
2. 系统自动推送至产线班长（15分钟内确认）、设备主管（2小时内审批）、EHS专员（同步评估安全风险）；
3. 审批通过后，APP生成带时效的“临时授权码”，仅限本次下载使用，超时自动失效；
4. 操作完成后，APP强制上传本次变更的“前后逻辑对比图”+“I/O信号波动截图”，存入设备健康档案。
🌟结果：该厂全年PLC相关故障下降68%，且所有变更100%可追溯。最绝的是——有次夜班想偷偷改个延时，APP弹窗：“检测到非白名单IP连接，已冻结本次操作，并通知值班主管。”（主管正骑电动车赶来路上）
3.2 工程师能力建设：把“救火队”变成“消防站”，还要配灭火器说明书
再好的体系，没人会用，就是废铁。我们见过太多客户：买了全套备份工具，但班组长说“我只会按F5”。
✅ 现场应急手册编制——不是Word文档，是“能沾油的手册”
速捷交付的每套系统，都附赠一本《PLC锁死应对手册》（A5硬壳，PVC覆膜，可水洗）：
- 第一页：3步自救流程图（带图标，不识字也能看懂）
▶️ 灯不亮？→ 查空开 → 测端子电压 → 拍照发速捷客服
▶️ 灯乱闪？→ 对照LED速查表（印在手册封底）→ 找对应品牌页码
▶️ 连不上？→ 拔网线→换接口→试手机热点→截图发群
- 中间页：各品牌紧急解锁快捷键清单（如三菱GX Works3按Ctrl+Shift+F12进安全模式）
- 最后页：速捷直通通道二维码（扫码即跳转企业微信，自动带设备SN号+定位）
📸真实反馈：温州一家印刷厂老师傅，62岁，不玩微信。我们给他做了语音版——扫码听普通话/闽南语双语播报，他说：“比我孙子教得明白。”
✅ 定期解锁演练——不是考试，是“产线版密室逃脱”
每年两次，速捷联合客户做“无脚本韧性拉练”：
- 提前一周，我们悄悄在备用PLC里植入一个可控锁死状态（如密码错误锁定、固件校验失败）；
- 演练当天，随机抽3名一线人员（操作工+电工+班组长），发手册+工具包，在30分钟内完成诊断→上报→解锁→恢复运行；
- 全程录像，复盘时只讲“哪里卡住了”，不批评人，重点优化手册步骤和工具摆放位置。
✅成果：某东莞包装厂演练后，将“常用螺丝刀/编程电缆/万用表”的工具盒，从维修间挪到控制柜旁挂钩上——现在抢修平均提速22分钟。
✅ 厂商技术支持通道固化——不是存个400，是建个“免排队VIP通道”
我们帮客户做的不是“联系原厂”，而是：
- 为每台关键PLC，登记原厂专属服务经理姓名+手机号+微信+协议编号（不是官网电话，是真·能接通的人）；
- 在速捷后台建立“厂商响应SLA看板”：比如西门子深圳办承诺2小时远程响应，我们就设闹钟提醒客户——若超时，速捷立刻介入协调；
- 更狠的是：帮客户把原厂工程师拉进企业微信“设备保障群”，群名就叫【XX产线-西门子李工专属支持】，头像备注“签约服务期至2026.12”。
🌟客户原话：“以前打400，说‘请描述故障现象’；现在群里@李工，发张灯闪照片，他秒回‘这是EEPROM问题，我推个临时补丁包，你按步骤点三下就行’。”
3.3 智能化防护延伸：给PLC装上“免疫系统”，而不是贴满创可贴
最后这部分，可能听着有点“高大上”。放心，我们不聊概念，只说已经跑在泉州食品厂、合肥药包线、佛山陶瓷包装线的真实配置。
✅ 嵌入式安全模块（TPM）——不是加盒子，是“给CPU装指纹”
我们在新交付的S7-1500、汇川H5U等机型上，标配国产TPM2.0安全芯片（符合GB/T 39786-2021）：
- 启动时自动校验Bootloader→固件→用户程序三级完整性，任何篡改立即触发STOP并上报；
- 所有密码、密钥存储于TPM内部，不落硬盘、不进内存，黑客拿到整块CPU也读不出；
- 最实用功能：“一键可信恢复”——长按控制柜上红色物理按键3秒，PLC自动从TPM内加载出厂纯净固件+最后一次认证备份程序，5分钟满血复活。
🔐案例：某出口食品厂曾遭勒索病毒攻击，但因TPM启用，病毒写入失败后触发保护，仅停机17分钟。客户说：“没花一分钱赎金，还顺手把三年没更新的固件升了。”
✅ 运行时完整性校验——不是“查一次”，是“每毫秒都在盯”
基于PLC自由循环周期（Free Run Cycle），我们部署轻量级校验Agent：
- 每100ms扫描一次关键DB块CRC值（如DB1000工艺参数区）；
- 若连续3次校验失败，自动切换至备用DB（预置安全阈值），同时触发声光报警+微信推送；
- 支持自定义“校验豁免区”（如某些动态配方数据），避免误报。
✅ 远程安全审计接口部署——不是给黑客开门，是给信任的人开“透明玻璃窗”
我们为客户开放的不是“远程桌面”，而是：
- 只读审计API：ERP/MES系统可调用，实时获取“PLC登录记录”“程序变更日志”“安全事件告警”；
- 加密隧道直连：所有数据经国密SM4加密，走客户自有4G/5G专网，不经过公网；
- 权限熔断机制：单日异常登录超5次，自动锁定该IP 24小时，并短信通知管理员。
🌐效果：比亚迪某基地通过该接口，将设备安全数据接入集团“智能制造安全中台”，实现全集团包装线PLC风险统一预警——现在他们知道哪条线最可能下周锁死，提前派速捷工程师去“打疫苗”。
📌最后送一句掏心窝的话：
预防体系不是成本，是产能保险；
产线韧性不是指标，是订单底气。
晋江速捷自动化科技有限公司（2017年成立于福建晋江），不做华而不实的“安全方案PPT”，只干三件事：
🔹 把PLC的每一次心跳，变成可读、可管、可溯的数据；
🔹 把工程师的每一次操作，变成有痕、有权、有据的动作；
🔹 把客户的每一次停机焦虑，变成“我们已收到，正在路上”的确定感。
我们服务煤炭、冶金、印刷、纺织、建材、包装、船舶、环保、机械、食品、数控等20+工业领域，支持西门子、三菱、台达、汇川、欧姆龙、信捷、永宏、海为、施耐德、基恩士等20+品牌PLC全生命周期技术服务——不是因为我们多厉害，而是因为包装机械的稳定，从来不该靠运气。
下节预告 → 【4. 行业实践案例深度拆解】：从泉州糖果厂的“72小时零停机挑战”，到东莞彩印线的“勒索病毒反杀实战”，看预防体系如何把“不可能”变成“日常操作”。
