graph TD A[第一步：确认总电源与主断路器] --> B{有无电压？} B -->|否| C[查配电柜空开/熔断器/上级供电] B -->|是| D[第二步：急停回路通断测试] D --> E{急停按钮/安全门/光栅是否全部闭合？} E -->|否| F[逐一短接测试，定位故障点] E -->|是| G[第三步：测安全继电器输入/输出] G --> H{输出端有24V？} H -->|否| I[继电器损坏 or 输入条件未满足] H -->|是| J[第四步：PLC状态灯观察] J --> K{RUN灯亮？STOP灯闪？} K -->|RUN亮| L[转向通讯/程序侧：查HMI连接、IO扫描、伺服报警] K -->|STOP闪| M[查PLC自身报警：电池低、内存溢出、I/O模块离线] M --> N[第五步：伺服驱动器面板读码] N --> O[对照品牌手册查报警含义——新代？广数？发那科？我们熟]
各位老师傅、调试老司机、设备守护者——
如果把卸砖打包机比作一位常年扛砖的老师傅，那“系统锁死”就不是他某天早上赖床不起，而是腰伤忍了三个月、膝盖响了半年、昨夜又加班到凌晨两点，终于在你按下启动键那一刻，“咔”一声，直不起腰了。
我们常说：“故障从不单独作案。”
而卸砖打包机的锁死，尤其爱搞“团伙作案”——机械埋雷、电气点火、环境助燃，三股势力一碰头，PLC还没来得及喊“暂停”，安全系统已果断拍板：“全员冻结，现场封控！”
下面，我们就化身工业侦探，拎着万用表、红外测温仪和逻辑脑图，一层层剥开这起“锁死案”的真实作案链条👇
2.1 机械侧诱因：砖垛不讲武德，夹臂默默报警
别怪PLC太敏感——它只是忠实复刻了现场的物理暴动。
✅ 砖垛偏载 → 夹臂过载 → 伺服电流飙升 → 触发扭矩保护 → 安全链响应锁死
常见于码垛不齐、托盘变形、砖体含水率不均导致重心偏移。夹臂一抱，单边负载超设计值30%，伺服驱动器秒报 E28: Overload，PLC立刻切断使能——这不是误动作，是它在替你拦下一场脱轨事故。
✅ 输送链卡阻 → 编码器反馈停滞 → 定位超时 → 程序判定“异常停机” → 进入安全等待态
链轮积灰+砖屑嵌入+张紧力衰减=某节链板突然“罢工”。编码器没信号了，PLC还在等“该到位置了”，等满3秒（你程序里写的Timeout值），啪！触发 Axis Timeout 锁死逻辑——它不是卡，是在守约。
✅ 液压/气压异常 → 压力开关失联 → 安全联锁强制介入
气缸漏气？油温过高？储气罐压力跌穿阈值？别小看那个小小的压力开关——它连的是硬线安全回路，一断，安全继电器直接掉电，PLC连“申请复位”的机会都没有。
> 💡 速捷现场实录：某建材厂连续三天凌晨锁死，查遍PLC和HMI毫无异常。最后发现——空压机冷却风扇积灰堵死，午后气温一升，气压波动超±0.15MPa，压力开关频繁抖动，安全回路“心跳骤停”。清灰+加装稳压缓冲罐，再没锁过。
⚠️ 关键提醒：机械问题常伪装成“电控故障”。当你反复复位成功、运行5分钟又锁死，请先蹲下摸一摸夹臂轴承温度、听听输送链有没有异响、看看气压表指针是不是在跳踢踏舞。
2.2 电气与控制侧诱因：信号丢了，逻辑乱了，PLC也想辞职
如果说机械是“动手的”，那电气与控制就是“递刀的”——表面风平浪静，底下暗流汹涌。
✅ 编码器信号丢失 → 定位失控 → PLC误判“撞机风险” → 主动触发Safe Stop
光栅污染、电缆弯折损伤、接插件氧化、伺服驱动器编码器供电不足……任一环节出问题，PLC收到的脉冲数就“缺斤少两”。比如本该走1000脉冲到位，结果只收到997——它不敢赌那3个脉冲去哪了，宁可锁死，也不让夹臂多伸1mm。
✅ IO模块通信超时 → 输入信号“失踪” → 安全逻辑判定条件不满足 → 锁死待命
特别是分布式IO（如西门子ET200SP、三菱CC-Link IE），一根网线松动、一个终端电阻虚接、一段桥架内强电弱电捆一起，都可能让某个安全门开关信号“延迟抵达”或“干脆不来”。PLC等不到它，就像等一个永远不回微信的人——超时即否决。
✅ PLC程序逻辑冲突 or 看门狗失效 → 程序跑飞 → 无法刷新输出 → 被安全机制判定为“不可信状态”
经典场景：
- 多个定时器嵌套未设上限，累加溢出；
- 某个急停释放逻辑写成“上升沿触发”，但现场按钮弹起慢，导致重复执行；
- 新增功能块未做异常分支处理，遇到空数组直接崩溃；
- 电池电量耗尽，掉电后部分块丢失，重启加载残缺程序……
这时候PLC不是不想动，是它自己都搞不清“现在该干啥”，安全CPU果断拉闸：“此程序不可信，禁止输出。”
🧩 速捷冷知识：我们曾帮一家砖厂解密一台锁死后无法通讯的西门子S7-1200——程序里藏着一段被注释掉的旧逻辑，但变量地址仍被新程序调用，导致DB块读写冲突。PLC每运行2小时17分就卡死一次，时间精准得像打卡机。修完，老师傅说：“原来它不是闹脾气，是在跟我对表。”
2.3 外部环境干扰：看不见的“黑手”，专挑产线最忙时出手
你以为设备锁死只跟“设备”有关？错。它很在意天气、电网、粉尘，甚至隔壁车间焊机有没有在打铁。
✅ 电网电压骤降（晃电）→ PLC电源模块瞬时欠压 → CPU复位失败 → 进入STOP模式且无法自启
陶瓷厂常见：大功率风机启停、轧机压辊咬合瞬间，母线电压跌15%+。普通开关电源扛得住，但PLC内置DC/DC若无宽压设计（如某些国产PLC），就容易“晕厥”。更糟的是——它晕得不彻底，复位信号发一半就卡住，RUN灯微亮不闪，输出全无，HMI却还能点……典型的“假运行，真锁死”。
✅ 接地不良 + 高频干扰 → 信号线耦合噪声 → IO误触发/通讯帧错误 → 安全模块判定“信号不可靠” → 切断使能
典型画面：变频器没接地、控制柜没接大地、信号线与动力线平行走30米以上……PLC输入点会“幻读”——明明没按按钮，I0.0却显示1；HMI上传指令丢包，PLC收不到“启动”，却收到三次“急停”。安全模块一看：“信号可信度＜99.99%，按最坏情况处置。”
✅ 粉尘堆积 + 高温闷热 → 控制器散热失效 → CPU降频 or 自保护关机 → RUN灯灭/通讯中断 → 系统进入硬锁死态
卸砖环境，粉尘浓度堪比面粉厂。PLC、伺服驱动器、HMI背板散热片蒙灰3mm厚，夏天柜内温度轻松破65℃。西门子S7-1500标称工作温度0~60℃，超了？它不骂你，它直接“热保护停机”，而且——不报错，不亮灯，就静静黑屏。
🌪️ 速捷环境干预三原则：
🔹 地要实：控制柜PE线≥6mm²铜缆直连建筑主接地极，禁接水管/暖气管；
🔹 线要净：信号线必须穿金属软管+单端接地，与动力线垂直交叉，间距＞30cm；
🔹 灰要清：PLC/HMI/驱动器散热口每月吸尘，柜顶加装防尘风扇（带滤网），温度＞55℃自动告警。
🔍 溯源小结：锁死，从来不是单点故障，而是一场“条件触发式连锁反应”
| 触发层 | 典型诱因 | 表象特征 | 速捷识别技巧 |
|---------|------------|-------------|----------------|
| 机械层 | 偏载、卡阻、气压不稳 | 锁死前有异响/抖动/压力表跳动 | 启动前听、摸、看三连问 |
| 电气层 | 编码器断信、IO失联、程序BUG | 错误码规律性强、复位后短暂正常 | 查报警历史、抓通讯波形、比对备份程序 |
| 环境层 | 晃电、接地差、高温积灰 | 锁死时间有规律（如每天14:00）、多台设备同发 | 调取电能质量记录、红外热成像扫描、粉尘浓度检测 |
✅ 最后送一句掏心窝子的话：
故障不怕复杂，怕的是把它当成“玄学”。
每一次锁死，都是设备在用最硬核的方式告诉你：
“我的承受边界在这儿，再往前，不是停机，是事故。”
找到那个临界点，并加固它——这才是真正的预防，而不是等它倒下再扶。
（下一章预告：3. 恢复策略与长效预防机制——解锁不是终点，让锁死再不来敲门，才是本事。我们将奉上：本地手动释放口诀、PLC软复位避坑指南、预测性维护排期表，以及——为什么你车间的安全联锁，该每季度“考一次试”…）
📌 顺便再提一句：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
【核心业务】
1. PLC解密与维修（行业最全面品牌覆盖）：支持西门子、三菱、台达、松下、信捷、永宏、欧姆龙、丰炜、禾川、维控、基恩士、施耐德、富士、光洋、汇川等20+主流及冷门品牌；独家能力：程序完全丢失时，可反推逻辑说明，助您快速复产。
2. 触摸屏全品牌解密与编程：西门子、昆仑通态、威纶、步科、繁易、海泰克、显控、松下……统统拿下。
3. 数控系统维修与解锁：新代、宝元、广数、华中、凯恩帝、发那科、马扎克、西门子……密码丢了？系统瘫了？我们懂怎么唤醒它。
4. 自动化设备设计与程序开发：从低压配电柜设计，到非标设备电器维修、伺服驱动器维护，定制化服务，说到做到。

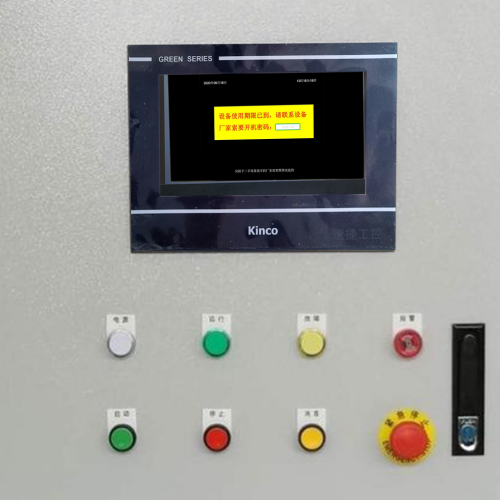

各位正在对着卸砖打包机屏幕发呆、手悬在急停按钮上方三厘米、内心默念“阿弥陀佛”的朋友——
先深呼吸，放下扳手，别急着断电。
系统锁死不是世界末日，而是设备递来的一张“体检报告单”，上面写着：“你再不改，下次就真动不了了。”
我们速捷干这行八年，修过一万台“装死”的控制器，见过最离谱的现场：
- 某厂老师傅用万用表当重启键——测一下24V，心里一安，PLC居然自己醒了；
- 某产线主管把HMI拆下来晒太阳半小时，说“它可能中暑了”，结果还真好了……（后来发现是液晶屏背光驱动电容热胀失效）；
- 还有位大姐，每次锁死后必泡一杯浓茶，等茶凉透再点复位——她说：“机器也得喘口气，我喝完这杯，它就肯干活了。”（真相：她泡茶那12分钟，刚好让PLC看门狗超时自动清栈重启）
玩笑归玩笑，但背后藏着一个铁律：
✅ 临时解锁靠经验，长效防锁靠体系；
✅ 救火是本事，防火才是本事里的本事。
下面这份《卸砖打包机锁死应对作战包》，我们按“战时抢修→战后重建→长期布防”三级逻辑，给你捋得明明白白——不讲虚的，全是晋江工厂里实打实跑出来的招儿。
3.1 分级解锁操作指南：不是所有“重启”都叫重启，有些叫违规操作
⚠️ 前置红线：安全回路未确认正常前，严禁短接、跨接、强制复位！
（否则PLC没醒，人先上工伤名单——这不是恐吓，是我们修过3台因短接安全继电器导致夹臂飞出的血泪教训）
▶️ 第一级：本地手动释放｜安全模式切换（5分钟内可自救）
适用场景：HMI黑屏但PLC RUN灯亮、急停灯常亮但按钮已复位、机械无卡阻但系统“拒绝响应”。
🔧 标准动作三步走：
1️⃣ 查安全链通断：用万用表蜂鸣档，沿“急停按钮→安全门开关→光幕→安全继电器输入端”逐点测量（重点盯接线端子是否松动、弹簧片是否氧化）。
👉 速捷口诀：“红灯亮，先摸链；链不断，再看电。”
2️⃣ 进PLC安全模式（以西门子S7-1200/1500为例）：
- 断开HMI通讯线（防误触）；
- 将CPU模式开关拨至“MRES”，按住“STOP”键3秒以上，直到STOP灯快闪 → 松手 → 等RUN灯稳定亮起；
- 此时PLC处于“冷启动+清除诊断缓冲区”状态，不丢失程序，但重置所有报警标志位。
💡 避坑提示：别一上来就“MRES+上电”，那是清程序的猛药，治标不治本，还可能让你刚备份的加密程序彻底拜拜。
3️⃣ HMI软重启（昆仑通态/威纶通用）：
长按屏幕右下角“Reset”小孔5秒（或同时按“F1+F4”组合键），听到“滴”声即重启界面——比断电温和，不伤Flash寿命。
▶️ 第二级：PLC软复位流程｜逻辑层唤醒术（10~15分钟，需基础编程权限）
适用场景：HMI能进、PLC RUN灯亮、但所有输出为0、轴使能无法激活、错误代码反复出现（如 6001: Safe Torque Off Active）。
🔧 三不做 + 三必做：
❌ 不做：不查报警历史直接下载程序；
❌ 不做：不确认IO地址映射就强制写入DB块；
❌ 不做：不备份当前状态就点击“Reset All”。
✅ 必做①：调出诊断缓冲区（Diagnostic Buffer），过滤“Error”和“Warning”，重点关注带时间戳的连续报错（比如每2分13秒重复一次的 16#8001: Communication Timeout）——这就是你的故障节拍器。
✅ 必做②：用TIA Portal在线监控关键DB块（尤其是安全相关变量：SafeState, EmergencyStopAck, AxisReady），看它们是“一直为0”，还是“偶发跳变”——前者是硬逻辑堵死，后者是信号干扰作祟。
✅ 必做③：执行“暖复位（Warm Restart）”而非冷启：在PLC在线界面右键 → “PLC > Warm Restart”。它会保留保持性数据（如计数器、配方参数），只刷新循环逻辑，相当于给PLC泡了个热水澡，不伤元气。
▶️ 第三级：紧急断电重启｜合规底线操作（最后手段，全程录像留痕）
适用场景：PLC STOP灯常亮、电源模块过热冒烟、HMI与PLC双失联、安全继电器无响应。
🔧 六步保命法（缺一不可）：
1️⃣ 拍照存证：拍下HMI报错画面、PLC状态灯、安全继电器接线端子；
2️⃣ 断主电源前，先断控制电源（24VDC） —— 防止电容放电冲击IO模块；
3️⃣ 等足5分钟（让电解电容充分放电，尤其伺服驱动器！）；
4️⃣ 清洁PLC及驱动器散热口（吸尘器+软毛刷，禁用压缩空气直吹芯片）；
5️⃣ 上电后，先观察10秒：RUN灯是否稳定亮？风扇是否转动？无异响再连HMI；
6️⃣ 立即导出诊断日志（哪怕只有一行 System Power On，也是未来溯源的黄金线索）。
📜 速捷合规提醒：根据GB/T 5226.1-2019《机械电气安全》第5.3条，断电重启必须记录在《设备异常处置台账》中，并由班组长签字确认。我们帮客户做的台账模板，连“重启前后环境温度”“电网电压波动值”都预留了填空格——不是较真，是为你将来省去事故调查的麻烦。
3.2 系统性优化建议：让PLC学会“自己系鞋带”
修复一次锁死，是修理工；
让锁死不再发生，是工程师；
让PLC在锁死边缘主动刹车、倒车、喊人，才是自动化该有的样子。
我们给上百台卸砖打包机做过“抗锁死加固”，总结出三个成本低、见效快、老板看了直点头的升级方向：
✅ 方向一：关键传感器冗余检测｜别把鸡蛋放一个篮子里
- 现状：单编码器定位 → 丢信号就锁死；
- 速捷方案：加装一路接近开关做位置“影子校验”（例如夹臂闭合到位时，编码器脉冲+接近开关同时触发才判有效）；
- 效果：编码器偶发丢点？没关系，影子信号兜底；两路全丢？那真是物理级故障，该停机检修了——不是防不住，是防得更聪明。
📌 成本参考：一套国产接近开关+接线≤¥80，调试工时≤0.5h。
✅ 方向二：PLC程序植入“自恢复逻辑”｜给程序装个“后悔键”
- 经典BUG：某输送段超时报警后，程序进入死循环，不释放输出也不报错；
- 速捷改造：在主循环OB1中嵌入“Watchdog Timer”功能块（非系统看门狗！），对关键轴设置独立计时器（如
T#30S），一旦轴使能开启后30秒未收到“定位完成”反馈，自动触发：
▪️ 切断该轴使能；
▪️ 记录AutoRecovery: Axis3 Timeout到报警DB；
▪️ 输出脉冲信号，点亮HMI“请检查输送链”提示灯；
▪️ 不锁死，只暂停，留出人工干预窗口。
💡 真实案例：泉州某砖厂改造后，同类故障从月均4次降至0次，产线OEE提升2.3%。
✅ 方向三：部署轻量级运行日志监控模块｜让设备学会写日记
- 不用上SCADA，不用买服务器——我们用PLC自带的Web Server + SD卡，实现：
▪️ 每5秒记录一次：主电机电流、气压值、安全门开关状态、PLC循环时间；
▪️ 异常自动标记（如电流＞额定值120%持续3s，或气压＜0.4MPa达10s）；
▪️ HMI首页设“健康度仪表盘”，绿/黄/红三色直观显示；
▪️ 日志文件按日期自动分卷，支持U盘导出，维修时直接查“锁死前3分钟发生了什么”。🌟 用户反馈：“以前查故障像破案，现在像看回放——谁还愿意凭感觉猜？”
3.3 预防性维护体系构建：把“救火队”变成“消防站”
很多老板问：“你们修得快，能不能让我们少修？”
我们答：“能。但需要您和我们一起，把‘等坏再修’的习惯，换成‘到期必检’的肌肉记忆。”
🔧 一、预测性维护周期设定｜数据说话，不靠玄学
我们帮客户建立的《卸砖打包机健康档案》含三类数据源：
| 数据类型 | 采集方式 | 维护触发条件 | 典型周期 |
|-----------|-------------|------------------|-------------|
| 电气类 | PLC诊断日志+电流监测模块 | IO模块通讯错误率＞0.5%/小时 | 每月1次 |
| 机械类 | 红外热成像+振动传感器贴片 | 夹臂轴承温升＞15℃/h 或 振动值＞4.5mm/s | 每季度1次 |
| 环境类 | 柜内温湿度传感器+电网质量仪 | 控制柜温度＞55℃累计超2h/天 或 电压波动＞±10% | 实时告警+周汇总 |
📌 速捷交付物：不是一张Excel表格，而是一套嵌入HMI的“维护提醒弹窗系统”——到点自动亮灯，点开直接显示该检哪颗螺丝、哪根线缆、哪个压力开关。
👷 二、操作人员锁死应急处置标准化培训｜人人都是第一响应人
我们不教PLC编程，只教三件事：
🔹 看得懂：HMI上哪些灯亮代表“能自己处理”，哪些亮必须叫维修（附带图文速查卡，贴在操作台旁）；
🔹 做得对：安全链排查五步法（急停→安全门→光幕→继电器→PLC输入）、软复位口诀（“MRES三秒，松手等灯，RUN稳亮，再连屏”）；
🔹 记得报：每次异常必须填写《3分钟简报单》（故障现象、持续时间、已尝试操作、现场照片）——不是添麻烦，是让维修团队带着答案上门。
> 💬 某客户培训后数据：锁死平均响应时间从47分钟缩短至11分钟，其中32%故障由操作工自主恢复。
🛡️ 三、安全联锁回路季度功能验证规程｜给生命线做“年度体检”
别让安全回路沦为“装饰品”。我们推行的验证四步法：
1️⃣ 模拟触发：用短接线人为触发急停按钮信号（不真按按钮，防误动作）；
2️⃣ 观察响应：确认安全继电器是否立即掉电、PLC输出是否全断、HMI是否弹出对应报警；
3️⃣ 验证释放：复位后，必须满足“所有安全条件回归”才能使能（如安全门关闭+光幕无遮挡+急停已旋起）；
4️⃣ 签字留痕：《安全回路验证记录表》由操作工、班组长、设备科三方签字，存档≥3年。
✅ 法规依据：ISO 13849-1:2015 对安全相关控制系统性能等级（PL）的强制验证要求。
🎯 最后送你一张“防锁死行动清单”（可直接打印贴控制柜）：
☑️ 每日：检查气压表指针是否稳、HMI无报警闪烁、散热风扇转不转；
☑️ 每周：用酒精棉片清洁HMI触摸屏、擦拭PLC散热片、查看诊断缓冲区最新10条记录；
☑️ 每月：执行一次软复位+日志导出、紧固所有安全回路接线端子；
☑️ 每季度：红外测温关键轴承、验证安全联锁、更新HMI健康度仪表盘阈值；
☑️ 每年：邀请速捷工程师做一次全系统“抗锁死健康评估”（含程序健壮性扫描、接地电阻测试、EMC耦合风险分析）。
🌈 结语：
卸砖打包机不会无缘无故锁死，
它只是把日常被忽略的磨损、松动、干扰、老化，
打包成一次不容商量的“强制休假”。
而真正的自动化高手，
不是能在5分钟内让它重新运转，
而是能让它在未来365天里，
安静地、可靠地、不声不响地，把砖一块块，稳稳地，打包好。
（下一章预告：4. 速捷实战锦囊——来自晋江工厂的10个锁死克星工具包。我们将公开：自制编码器信号放大器电路图、PLC程序反推逻辑速记表、粉尘环境下HMI防护改造套件清单……全是掏心窝子的干货。）
