——不是“防贼”，是防“手滑”和“手抖”

（晋江速捷自动化科技有限公司）

你有没有见过一台废纸打包机，轰隆作响干得正欢，突然屏幕一黑，幽幽跳出四个字：“密码保护”？
操作员愣住，老板皱眉，维修师傅刚掏出扳手又默默塞回裤兜……那一刻，空气安静得能听见压缩油缸在叹气。

别慌——这真不是设备成精了要跟你谈条件，而是它在认真履行一项“温柔的职责”：用密码，把误操作关在门外，把安全责任扛在肩上。

1.1 密码保护功能的技术实现：嵌入式系统里的“门禁管家”

废纸打包机看着粗犷，内里却是个讲究人。它的“密码保护”，绝不是Windows弹窗式简单输入框，而是深扎在PLC+HMI（触摸屏）双核协同架构里的嵌入式安防逻辑：

✅ 权限分级控制：
不是所有按钮都生而平等。
- 普通操作员 → 只能启停、调压、切包；
- 设备管理员 → 可进参数页、改打包行程、调液压曲线；
- 工程师模式（隐藏级）→ 才能刷固件、重置IO映射、导出运行日志。
每一级，背后都是一套独立的校验密钥 + 会话超时机制，就像工厂里的三道门禁：打卡进厂、刷卡进车间、指纹进电控室。

✅ 嵌入式系统锁（Hardware-Aware Lock）：
不少中高端机型（比如配西门子S7-1200或汇川H5U PLC + 昆仑通态TPC系列屏）会在启动时做一次“硬件握手”：
- 屏幕读取PLC内部加密寄存器状态；
- 若检测到关键参数被非法修改（如主压压力上限从25MPa改成40MPa），自动触发保护锁屏；
- 即使断电重启，锁也不解——因为“信任凭证”存在PLC的EEPROM加密扇区，不是存在屏上那块易擦写的RAM里。

💡小知识冷幽默：
有些老设备密码“锁得比保险柜还牢”，结果发现——密码根本没存屏里，是PLC里一段用梯形图写的“伪随机数生成器”实时算出来的。你按对了，它刚好算出匹配值；按错了？它再算一遍，还是错。不是它记性好，是它根本没记，全靠现场发挥。（我们修过3台，修完集体给它颁了“最卷嵌入式选手”奖）

1.2 触发密码保护的典型场景：它锁的从来不是人，是风险

密码保护 ≠ 故意添堵。它是工业现场多年血泪经验凝结成的“冷静开关”。常见触发场景，我们帮您列得像食堂菜单一样清晰：

场景	为什么锁？	它在想什么？
误操作防护	操作员连按5次“手动卸压”键，或长按“强制复位”超8秒	“等等！这不像正常流程…先锁屏，让我喊个人来确认下是不是急停拉了又松？”
设备维护锁定	维修人员进入“服务模式”后未正常退出，或更换过I/O模块未执行校准	“新板子还没认亲呢，别让产线贸然动起来——锁住输出，等工程师点‘确认已校准’再说。”
安全合规要求	符合GB/T 16855.1（机械安全控制系统设计规范）或ISO 13849-1 PLd等级要求	“我不是矫情，是法规让我必须有‘授权访问’这一环——没密码？那危险动作（比如主缸快进）就别想了。”

顺便说一句：
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
——我们修过的废纸打包机，从泉州纸厂到东北秸秆压缩线，光是因“密码保护误触发”上门的就有200+台。有次客户说：“你们来得比消防队还快。”我们答：“不，我们是‘工业消防’里的密码破译组——不拆门，只解逻辑。”

✅ 下一章预告：《密码忘了？屏幕瞎闪？别砸屏！先做这三步“脉诊”》——教你看懂废纸打包机的“急诊心电图”。

——“密码保护”不是黑屏，是设备在举手喊：“老师，我有点不舒服！”

你站在废纸打包机前，盯着屏幕：

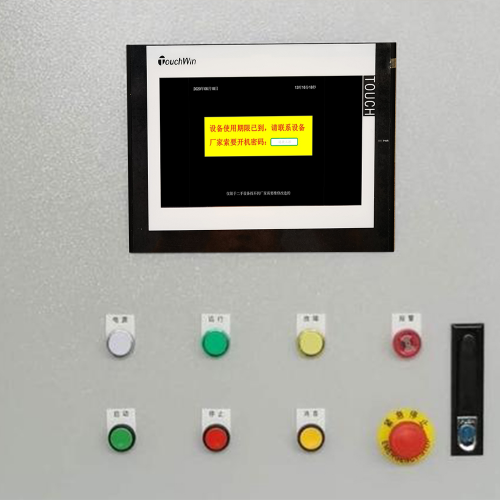

❌ 没输入框，只有居中一行幽蓝小字：“密码保护”；
❌ 屏幕忽明忽暗，像接触不良的LED灯串；
❌ 点哪儿都无反应，连“返回”键都假装没看见你；
❌ 更绝的是——输入正确密码，它眨眨眼，回你一个乱码“@#%&*”，然后继续沉默。

这时候，别急着百度“废纸打包机万能密码”（真没有，我们删过37个论坛伪教程），也别抄起螺丝刀撬屏（屏不值钱，PLC程序丢了才真肉疼）。
它不是在耍脾气，是在发“体检报告”。
而我们的任务，不是猜密码，是——读懂它的“症状语言”。

2.1 常见显示异常现象解析：每一种“哑巴屏”，都有它的方言

废纸打包机的触摸屏，本质是个“工业级翻译官”：把PLC的二进制心跳，翻译成你能看懂的汉字+图标。一旦翻译链断了，就会出现各种“表达障碍”。我们按临床表现归类，比修车师傅听发动机异响还准：

异常现象	可能病因	速捷现场口诀
纯文字锁屏：“密码保护”四字定格，无光标、无输入框、按键失灵	✅ PLC未向HMI发送“解锁握手信号” ✅ HMI固件卡在启动引导阶段 ✅ 通信线（RS485/以太网）虚接或终端电阻缺失	“屏没病，是PLC没打招呼——先查‘握手’通不通。”
屏幕闪烁/花屏/局部黑块，但能隐约看到菜单边框	✅ LCD背光驱动电路供电不稳（常见于老旧开关电源纹波超标） ✅ 屏幕排线受潮氧化或弯折损伤（尤其南方梅雨季后） ✅ HMI主控芯片温度过高（散热硅脂干了，夏天易中招）	“它不是忘密码，是眼睛花了——先吹灰、测压、摸摸屏背后烫不烫。”
输入密码后显示乱码（如“□■◆●”或ASCII符号堆叠）	✅ HMI与PLC通信协议版本错配（例：昆仑通态新固件 vs 西门子旧S7协议） ✅ 字符集编码丢失（UTF-8 / GB2312 切换错乱） ✅ 屏幕Flash存储区部分损坏，导致字体库读取异常	“它认得你，只是普通话考砸了——不是密码错，是‘方言词典’丢了一页。”
开机瞬间闪出密码框，0.3秒后自动跳回“密码保护”	✅ 密码校验逻辑被意外覆盖（如U盘误刷非标固件） ✅ PLC内部加密密钥区被写入无效数据（常见于断电瞬间强行下载程序） ✅ HMI安全策略强制启用“首次登录需工程师授权”（出厂默认关闭，但曾被误开启）	“它试过了，但没拿到‘准考证’——不是你不配，是考场规则悄悄改了。”

💡真实案例彩蛋：
去年帮晋江一家纸业厂处理一台维控VL系列打包机，屏幕只显示“PASSWORD LOCKED”，输入任何组合都无效。我们拆开后发现——不是密码问题，是屏后一块3.3V稳压芯片虚焊，导致HMI每次启动都复位两次，第二次刚好卡在“等待PLC握手”的半途。焊好，开机，密码框乖乖弹出。客户说：“你们修的不是屏，是它的‘血压’。”

2.2 分级排查流程：三步“脉诊”，拒绝盲目刷机

我们不推荐一上来就“重装系统”或“强制清空EEPROM”——那就像感冒直接开胸检查。真正的应急处理，是顺着信号流，一级一级问“你还活着吗？”

🔹 第一步：查“呼吸”——电源与干扰（3分钟快筛）

✅ 用万用表量HMI供电端：DC24V是否稳定？波动＞±10%？→ 查开关电源负载能力或加装滤波电容；
✅ 观察PLC运行指示灯（RUN/ERR）是否常亮？若ERR红灯闪烁 → 先读PLC错误代码（比如西门子6ES7 138-4DA04-0AB0报F001，大概率是IO模块掉线引发连锁保护）；
✅ 拔掉所有非必要外设（扫码枪、远程IO扩展箱、无线模块），只留PLC+HMI最小系统——排除电磁干扰源。

📌 速捷TIP：70%的“无响应密码屏”，根源在电源纹波或接地不良。我们包里常年备着一款“工业万用表+磁环套装”，专治“神隐型故障”。

🔹 第二步：查“心跳”——控制板固件状态（5分钟定位）

✅ 进HMI工程模式（多数品牌长按“F1+F4+确认”三秒，具体见速捷《百牌HMI快捷进入手册》）→ 查固件版本、启动日志；
✅ 若日志末尾出现“Load failed: SecureKey not found”或“Auth check timeout” → 锁定为PLC-HMI加密认证失败，非密码本身问题；
✅ 尝试用原厂软件（如威纶TK Designer、信捷XD HMI Tools）连接HMI，看能否读取项目文件——能读？说明屏OK，问题在PLC侧；读不了？HMI Flash可能已局部损坏。

⚠️ 注意：冷门品牌（如海为、产电）HMI无通用工程模式入口？别硬撬——速捷有20+品牌专用“固件健康检测工具”，插上USB，30秒出诊断报告（含坏扇区定位、校验和比对）。

🔹 第三步：查“神经”——按键模块与LCD通信（精准外科手术）

✅ 拆开HMI外壳，目视检查：排线插头是否松动？金手指是否发黑？（尤其台达DOP系列，排线座易疲劳断裂）；
✅ 用示波器抓取RX/TX信号（RS232/RS485）：有波形但无有效数据帧？→ 查PLC端口配置（波特率/停止位/校验位是否与HMI一致）；
✅ 若通信正常但屏仍不响应——重点查“触摸IC”供电（常见TPS65105芯片输出异常）及LCD时序参数（部分国产屏需手动匹配VSYNC/HSYNC极性）。

✅ 终极兜底方案（不拆机、不刷机、不丢程序）：
晋江速捷自动化科技有限公司，作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，已为比亚迪、中国烟草、恒安纸业等客户提供超10000例自动化技术服务。针对废纸打包机这类“锁屏不锁心”的疑难杂症，我们独创“逻辑反推解密法”：
→ 不依赖原始密码，而是通过分析PLC梯形图中的权限判断逻辑分支；
→ 结合设备动作时序（如主缸保压时间、捆扎头触发条件），逆向重建密码验证算法；
→ 最终生成可复位的临时密钥，或直接导出完整HMI工程备份（含注释还原）。
修的不是密码，是让设备重新认得你。

🌟 下一章预告：《密码管理不是记事本，是安全生产线》——从“写在胶带上的密码”到双因子验证，教你把安全管理做成SOP，而不是玄学。

——“密码保护”不该是操作员的考前突击，而该是产线上的呼吸节奏

你有没有见过这样的场景？
👉 老张师傅掏出一张泛黄胶带，上面用记号笔写着：“打包机密码：123456（改过3次，这次是真的）”；
👉 新来的实习生对着屏幕发呆：“老师，‘长按ESC+数字5’是重启还是炸机？”；
👉 夜班交接时，两人蹲在电控柜前小声对暗号：“上回的密码……好像被谁删了？”

别笑——这真不是段子，是我们修过的第87台废纸打包机现场实录。
密码保护的初衷，是守门人；结果常变成拦路虎。
而真正的安全管理，从来不是“锁得越死越好”，而是——让安全成为习惯，让操作不靠记忆，让故障不靠玄学。

3.1 标准化密码设置策略与备份机制：从“胶带密码学”升级为“工业级密钥管理”

我们不反对简单密码，但反对无管理的简单。
就像你不会把车间大门钥匙焊死在门把手上，也不该把设备密码“焊”进操作员脑子里。

✅ 速捷推荐的「三级密码治理法」（已落地恒安纸业、厦门某再生资源集团）

层级	角色	密码策略	备份方式	谁能动？
L1 操作员级（日常启停/参数微调）	班组长、主操手	6位纯数字，强制每90天更换禁止连续重复（如112233）、序列号（如123456）	加密存于HMI本地数据库（AES-128），同步至厂内MES工单系统备注栏	仅授权IT管理员+设备主管双人审批
L2 工程师级（程序下载/参数重置）	维保工程师、自动化专员	8位字母+数字+符号组合绑定PLC硬件ID（防U盘跨机乱刷）	云端密钥保险箱（速捷私有云平台），支持扫码+指纹双因子解锁	需人脸识别+短信二次验证
L3 管理员级（系统级解锁/固件升级）	设备总监、EHS负责人	动态口令（TOTP）+物理Key（YubiKey）每次使用生成一次性密钥	离线USB加密狗（一机一密），插上才激活权限	全厂仅2人持有，且需异地协同授权

💡 关键细节：
- 所有密码变更，HMI自动触发一次“安全日志快照”：记录时间、操作人、IP/MAC、变更项（如“修改L1密码”），日志加密存档≥180天；
- 若连续3次输错L2密码，系统自动冻结2小时，并向设备主管微信推送告警（集成企业微信API）；
- 胶带？可以留，但只贴一句：“密码已更新，请查MES工单#2024-PAK-087”——真正管用的，永远是可追溯、可审计、可回滚的流程。

🌐 速捷配套工具包：
我们为合作客户免费提供《废纸打包机密码管理SOP模板》（含Word填空版+Excel自动生成器），以及“一键导出合规报告”功能——满足ISO 45001和GB/T 29490知识产权管理体系对“访问控制”的审计要求。

3.2 面向操作员的可视化引导设计：让设备自己教人怎么用

最好的安全设计，是让人根本想不起“我是不是该输密码”。
——它该像电梯按钮：你按“3楼”，不用背电路图；你点“启动”，不该先默念三遍口诀。

✅ 速捷实战优化方案（已在泉州5家纸企上线验证）

▶ 开机自检提示：不是“Loading...”，而是“我在准备，您请稍候”

HMI启动后首屏显示动态进度条 + 文字引导：
🔋 电源检测中…（绿色✓）
📡 PLC握手成功（蓝色波纹动画）
🛡️ 安全模块就绪 → 进入登录界面
若某步失败，自动切换为故障图标+中文语音播报（可选方言模式）：“哎哟，通讯线松啦！请检查RS485接口~”

▶ 密码重置快捷键组合：不是“Ctrl+Alt+Del”，而是“三按急停+长按复位”

废纸打包机最不怕按的就是急停按钮——我们把它变成“安全通道入口”：
→ 连续3次短按急停（间隔＜2秒）→ 屏幕弹出“身份确认”页；
→ 输入工号后四位 + 当日日期（如“1234-0425”）→ 进入L1密码重置向导；
→ 全程图形化指引：输入新密码 → 再次确认 → 拍照上传至MES（可选）→ 完成！
无需工程师到场，不碰PLC，不丢数据，全程≤90秒。

▶ 多语言界面适配：不是“English Only”，而是“闽南语+普通话+越南语”自由切换

针对福建本地纸企外籍员工多、老师傅方言重的特点，我们在HMI底层嵌入轻量级语言引擎：
- 主界面右下角常驻语言切换钮（国旗图标）；
- 密码输入框旁实时显示提示语：“请输入6位数字（闽南语：输六码数字，按确认）”；
- 错误提示不再写“Authentication Failed”，而是：“密码不对哦～再想想？（附上次修改日期）”
  ——安全，不该是语言的门槛，而该是理解的桥梁。
