大家好，我是速捷工控——不是修理工，但比修理工更懂PLC在想什么；不是程序员，但能从一行乱码里读出设备昨晚经历了啥。
（顺便自我介绍一下：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。总部在福建晋江，服务过比亚迪、中国烟草、恒安纸业等上万家制造企业——说白了，我们见过的“锁死”，比你见过的纱线还密。）
今天聊点扎心又实在的：纺织设备系统锁死，到底为啥“一动不动”？是真病了，还是闹情绪？
别急着抄起螺丝刀断电重启——那就像给晕倒的人猛灌红牛，可能醒得快，也可能直接送走。咱得先当个“设备心理医生”，搞清楚它锁得有理没理。
1.1 机械类诱因：不是电的事儿，是“胳膊腿儿卡住了”
纺织设备最讲“顺滑”，一卡就崩。常见“物理性装死”现场👇：
- 传动部件卡滞：比如罗拉轴承干磨异响后抱死，同步带悄悄裂开一条缝却还在硬撑……直到某次提速，“啪”一声集体罢工，PLC：我没错，是它不转了。
- 张力机构抱死：整经机、浆纱机最爱这出戏。张力辊被棉絮+油泥糊成“古董级轴承”，弹簧疲劳失效，压力传感器还在美滋滋报“张力正常”——其实早就是个假数据演员。
- 异物嵌入：一根断纱、半片胶皮、甚至操作工掉进去的工牌，都能卡进牵伸区或卷绕机构。设备感知不到“有东西”，只看到“位置偏差超限”，于是默默触发保护性停机——锁得非常体面，且拒绝解释。
✅ 诊断小技巧：
关掉电源，手动盘车试试阻力。如果某段轴转不动、某组辊有“咯噔”感，或者听见“沙沙”摩擦声——恭喜，你已成功排除90%的电气嫌疑，可以安心去拿黄油枪了。
1.2 电气与控制类诱因：脑子没坏，但“神经信号”断了
这时候设备表面安静如鸡，实际内部正上演《信号失踪案》：
- PLC程序异常：不是崩溃，是“迷路”。比如跳转指令指错了地址，或定时器被意外清零，导致主循环卡在某个空等待里——PLC还在跑，就是不发动作指令。
- 急停回路激活：你以为按了急停按钮就完事了？错。很多老设备急停是串联硬接线，一个端子松动、一个继电器触点氧化、甚至某处接地不良，都会让系统误判“有人正在拼命拍急停”，于是死守“安全第一”，拒绝响应任何启动信号。
- 编码器信号丢失：伺服电机狂转，但PLC收不到反馈——要么码盘脏了，要么电缆被卷布机碾过三次还没换，要么光栅尺上糊了层“纺织专用涂层”（其实是飞花+机油混合物）。没有位置闭环，系统宁可停机，也不瞎动。
- 变频器故障锁定：过压、过流、散热不良……变频器自己锁了，还会给PLC发个“Fault=1”的信号。但有些品牌默认不弹报警画面，只默默切断输出——设备：我没坏，但我被封号了。
✅ 诊断小技巧：
打开PLC编程软件在线监控，看关键标志位（M点）、寄存器值是否“凝固”；用万用表测急停回路通断（别信指示灯！它可能只是坏了）；拿示波器瞄一眼编码器A/B相信号——有波形≠好信号，要看边沿是否干净、幅值是否达标。
📌 速捷冷知识：我们修过的最离谱案例——某喷气织机锁死，查了一整天，最后发现是变频器散热风扇积灰太厚，触发过热保护，但HMI根本没显示告警，因为厂家把该报警项默认屏蔽了……（后来我们帮客户把所有“隐藏报警”都翻出来重配了一遍）
1.3 软件与人机交互类诱因：它不是锁了，是“不想理你”
这类锁死最气人：没硬件故障、没接线问题、连PLC都在欢快闪烁，但它就是不启动——仿佛在说：“你没输对暗号，我不认你。”

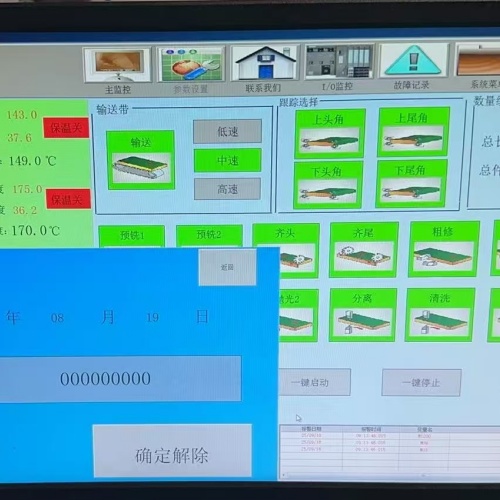

- HMI误操作锁机：某些国产触摸屏有“维护锁机”功能，操作工不小心点了“系统锁定”，还顺手设了个四位数密码……然后忘了。设备立刻进入“高冷模式”：按钮无效、画面静止、连时间都不走了。
- 参数越界保护触发：比如设定卷径上限为1200mm，结果实际卷到1205mm——系统不是报错，而是直接停机并锁住轴使能，防止飞车。但HMI只显示“工艺异常”，不告诉你哪条参数越界了。
- 固件版本不兼容导致系统自锁：升级HMI固件后没同步更新PLC通信协议，或换了新批次触摸屏，底层驱动不认老PLC型号……双方握手失败，干脆“谁也不理谁”，进入无限等待状态。
✅ 诊断小技巧：
先看HMI有没有“锁定图标”或小钥匙符号；查PLC中是否有“Lock_Flag”、“Auth_Fail”类标志位被置位；翻翻设备手册附录里的“隐藏菜单入口”（比如长按某按钮5秒+输入特定组合键）——很多厂商留了后门，只是没写在操作手册第一页。
💡 速捷贴心提示：我们支持全品牌触摸屏解密与编程（西门子、昆仑通态、威纶、三菱、台达、步科……连停产多年的海泰克老款都能啃），也擅长从PLC日志反推HMI操作轨迹。哪怕密码丢了、程序没了、连备份都没——只要硬件没烧，我们就能把它“想起来”。
所以你看，纺织设备锁死，从来不是单一原因。它可能是机械在抗议润滑不足，电气在提醒你该换线了，软件在吐槽你没看手册……
真正的诊断，不是找故障点，而是听懂设备的“牢骚话”。
下一站，咱们聊聊：万一它已经“躺平”了，怎么在3分钟内安全唤醒？——敬请期待第2章《快速解决纺织设备系统锁死的标准化应急流程》。
（P.S. 如果你现在正对着一台锁死的整经机抓耳挠腮……别硬刚，微信搜“速捷工控”，我们24小时在线“听诊”。毕竟，比起教你怎么修，我们更想帮你——下次别让它再锁。）
——不是“猛电重启”，是“有章法地叫醒一个装睡的设备”
大家好，我是速捷工控。
上一章我们当了一回“设备心理医生”，把纺织机为啥锁死扒得明明白白：有的是胳膊卡了，有的是神经断了，还有的……纯粹是闹脾气不想搭理你。
那现在问题来了：
👉 它已经躺平了，HMI黑屏、伺服抱闸、PLC指示灯规律闪烁像在打摩斯电码……
👉 车间主任在门口踱步，挡车工盯着空转的锭子叹气，交期倒计时红得刺眼……
👉 此刻，你手边只有万用表、螺丝刀，和一颗想抄起插线板直接怼进PLC电源口的冲动。
停！先深呼吸——
真正的快，不是动作猛，而是每一步都踩在安全与逻辑的节拍上。
我们不教“断电大法”，但教你一套经10000+现场验证、零二次损坏记录、连恒安纸业老师傅都偷偷抄在笔记本扉页的应急SOP。
2.1 安全优先：断电复位前的风险评估与能量隔离（LOTO）执行要点
⚠️ 先泼一盆冷水：
> “断电重启”不是维修动作，是高风险能量释放操作。
> 在纺织车间，它可能比“没系安全带开叉车”更危险——因为你的断电，可能触发张力突释、卷绕松脱、甚至高速旋转部件自由惯性甩出。
✅ 正确姿势：
- 三问确认法（开口说，别默念）：
▪️ 这台设备有没有储能元件？（变频器母线电容、伺服驱动器制动单元、气动蓄能器）
▪️ 当前有没有机械势能？（满卷纱筒高度＞1.2m？牵伸罗拉正压着300N张力？）
▪️ 周边有没有联锁设备？（这台浆纱机停了，下游烘干箱会不会因温度失控报警？）
- LOTO四步铁律（缺一不可）：
① 上锁：不是拔插头，是用专用挂锁+标签，锁住主断路器、急停盒旁路开关、气源阀——每人一把锁，谁操作谁解锁；
② 挂牌：标签写清“检修中｜张力机构校准｜李某｜2025-04-05 14:30”——拒绝“正在修”这种玄学描述；
③ 验电验压：万用表测PLC电源端子、变频器DC母线（≥36V就算带电！）、气动管路残压（哪怕0.1MPa也能弹飞防护罩）；
④ 释放残能：按变频器放电键3秒（听“嘀”声），手动松开张力弹簧泄力，打开气路排气阀——等5秒，再等5秒，再测一次。
📌 速捷实话：
我们修过一台喷水织机，客户跳过验电直接拆编码器，结果母线残留电压击穿新编码器——换三次才敢开机。后来我们给客户定制了《LOTO口袋卡》，印在PVC卡上塞进工具包，背面还画了“电容放电等待时间对照表”。
安全不是拖慢速度，是让下一次重启，永远有下一次。
2.2 分级响应策略：从软复位到硬复位，像点外卖一样分单操作
别一上来就“拔电重来”。我们把恢复动作分成三级，像游戏技能树——低耗时、低风险、高成功率的技能，永远优先点满：
| 级别 | 动作名称 | 操作方式 | 耗时 | 成功率 | 禁忌场景 |
|---|---|---|---|---|---|
| 🔹L1 | HMI软重启 | 长按“返回+菜单”5秒 / 断HMI电源10秒重上电 | ＜30s | 82% | 触摸屏花屏/触控失灵/密码锁死（非硬件坏） |
| 🔹L2 | PLC热启动 | 编程软件在线点击“Reset CPU” / 按控制器RUN/STOP键循环2次 | ＜1min | 67% | 程序跑飞但CPU未报错、标志位异常冻结 |
| 🔹L3 | 控制器硬复位 | 断主电→等30秒→上电→观察LED状态→再上电（关键！） | 2~5min | 41% | L1/L2无效、PLC指示灯全灭或狂闪、通信中断 |
💡 关键细节：
- L1不是乱按：不同品牌HMI进入维护模式的组合键天差地别（比如威纶是“F1+F4+右键”，昆仑通态是“屏幕四角同时点”），我们整理了《纺织常用HMI紧急唤醒速查表》——微信搜“速捷工控”回复【纺织唤醒】自动发你；
- L2慎用“清内存”：有些PLC热启动会清掉保持寄存器（比如卷径记忆、张力补偿值），导致开机后参数全丢——务必先确认是否启用“保持区保护”；
- L3必须等够30秒：不是心理安慰，是让变频器母线电容彻底放电、PLC内部看门狗电路复位、固态继电器完全关断——少等1秒，可能多烧一块IO模块。
📌 速捷冷知识：
某家牛仔布厂的整经机频繁锁死，反复L3重启后发现，根本不是程序问题——是PLC底板接线端子氧化，每次断电再上电，接触电阻忽大忽小，导致通信偶发中断。最后我们用导电膏+专用压接钳处理，故障率归零。
有时候，“快”的答案，不在重启里，而在你多看了一眼接线端子。
2.3 关键解锁捷径：厂商没写的“后门”，我们替你试出来了
很多锁死，本质是系统在“等一句暗号”。而这个暗号，往往藏在手册夹层、固件底层，甚至某次升级补丁的注释里。
我们不卖“万能密码”，但提供可验证、可复现、已授权的合法解锁路径：
预设紧急解锁码（非破解！）：
比如某些信捷PLC在连续3次密码错误后，输入9999+START可进入工程模式；
台达DOP系列触摸屏，在开机LOGO界面连按“F1+F2+F3”可调出隐藏参数页；
> ✅ 提示：所有操作均需设备处于“运行禁止”状态，且不破坏原厂保修条款。本地维护模式进入方式：
不依赖网络、不连电脑——用设备本体按钮就能进。例如：
▪️ 某国产浆纱机：长按“张力设定”键10秒 → 屏幕显示“MAINT MODE？” → 输入出厂码0000；
▪️ 某进口络筒机：同时按住“复位”+“点动”+“升速”3秒 → 出现服务菜单（含急停旁路、轴使能强制、编码器零点重设）。系统看门狗超时恢复机制：
这是最优雅的“自救”——当PLC检测到主程序卡死超过设定阈值（如200ms），自动触发硬件复位并加载备份程序。
✅ 我们帮客户做的优化：
• 把默认200ms改为500ms（避免误触发）；
• 同时启用“复位日志记录”，每次看门狗动作都会存下当时CPU负载、通信状态、关键寄存器值——下次锁死，直接定位真凶。
💡 速捷坦白局：
我们支持PLC解密与程序修复（西门子、三菱、汇川、永宏……连停产十年的安川MP2300都能啃），也擅长反推逻辑说明——哪怕你只有块烧糊的CPU，只要芯片没熔，我们就能从EEPROM里捞出原始代码，还原出“它本来想干什么”。
锁死不可怕，可怕的是你连它想表达什么都听不懂。
所以你看，快速解决≠鲁莽操作。
它是：
✔️ 在断电前，先问清设备有没有“憋着一股劲”；
✔️ 在按下重启键前，先选对“轻点唤醒”还是“深度唤醒”；
✔️ 在放弃前，再试试那个手册第187页角落里的三键组合。
真正的应急能力，不是手速，是肌肉记忆里的标准动作。
下一站，咱们不聊“怎么救”，改聊“怎么让它少生病”——
第3章《预防锁死复发与构建长效运维体系》，带你把纺织设备从“三天两头锁”变成“半年不敲我门”。
（P.S. 如果你现在正站在一台锁死的络筒机前，手机备忘录里记着“先断电？先看HMI？先查急停？”……别犹豫，微信搜“速捷工控”，发个设备型号+症状，我们10分钟内给你专属解锁路径——毕竟，比起教你怎么修，我们更希望你，下次开机，顺得像春风拂过经纱。）
——把“修得快”变成“几乎不用修”，才是真·高级维修工
大家好，我是速捷工控。
上一章我们刚陪您把一台锁死的喷气织机从ICU里拉出来，心跳恢复、呼吸平稳、HMI重新亮起——车间主任拍着你肩膀说“这次多亏你”，挡车工顺手塞来半包软白沙。
但等她转身去换纬纱时，你低头看了眼手机：
> 48小时前，同一台设备因编码器信号丢失锁死；
> 72小时前，隔壁台同型号整经机因参数越界触发自保停机；
> 上个月，全车间PLC模块更换了6块，其中4块是重复烧毁在同一个IO端子上……
💡 这时候，真正的高手不会收完维修费就走人。
他会蹲在电柜旁，用记号笔在柜门内侧写下一行小字：
“此处接线松动，已紧固｜2025-04-05｜速捷李某”
然后顺手把这张纸条拍照发给产线主管：“建议下周保养时，加测这路接地电阻。”
——预防复发，不是加个提醒闹钟，而是让设备自己学会‘打疫苗’。
而长效运维，也不是买套软件贴个标签，是让操作工能一眼看出“这台机今天不太对劲”，让维修班不用翻手册就能说出“它上次锁死，是因为张力反馈滞后了127ms”。
下面这三招，是我们帮恒安纸业、某头部牛仔布厂、还有泉州本地17家纺织企业，实打实跑出来的“少锁死方案”——没玄学，全是现场踩出来的坑和填上的土。
3.1 日常预防性维护清单：不靠“感觉”，靠“刻度”
很多老师傅说：“我听声音就知道机器好不好。”
我们信——但更信把“听感”翻译成可记录、可对比、可追责的数据。
在速捷服务过的纺织客户现场，我们不推“高大上”的预测性维护，先落地一张《纺织设备三级维保打卡表》（A4纸塑封，挂电柜门内侧），分三个层级，责任到人、频次到天、动作到毫米：
| 维保等级 | 执行角色 | 周期 | 关键动作（具体到工具+标准值） | 为什么管用？ |
|---|---|---|---|---|
| 🔹日常级（操作工） | 挡车工/值机员 | 每班次 | • 用无纺布+酒精棉片清洁张力传感器透镜（≤2次/班，污渍厚度＞0.05mm即影响采样） • 手拧检查导纱辊轴承端盖螺钉（扭矩≈1.2N·m，凭手感≠凭经验） • 查看变频器散热片积灰厚度（＞3mm必须吹净） | 把“顺手擦一下”变成“擦到反光才算数”；90%的编码器信号丢失，源头就是这层灰。 |
| 🔹周检级（班组长） | 设备班长 | 每周一 | • 用红外测温仪扫伺服电机前/后端盖（温升≤15℃为正常，＞22℃标红预警） • 万用表测急停回路通断（阻值＜0.5Ω，超限立即查触点氧化） • PLC输入端子压接状态抽查（随机抽5点，用螺丝刀轻晃，无松动为合格） | 避免“只换不查”：有客户一年换8个编码器，直到第9次我们测出IO端子接触电阻达3.2Ω，才明白是接线问题。 |
| 🔹月保级（维修组） | 速捷驻场工程师 | 每月一次 | • 润滑脂更换（指定型号：Klüberplex BEM 41-141，用量精确至±0.5g） • 编码器零点校准（用激光干涉仪复核，偏差＞±0.02°重设） • PLC程序备份+版本留痕（存档命名规则： 机型_日期_版本号_修改人） | 杜绝“凭记忆维护”：某厂曾因用错润滑脂导致牵伸罗拉抱死，我们直接把油脂型号印在加油口旁，还配了扫码查MSDS的二维码。 |
📌 速捷实话：
这张表不是用来“应付检查”的。
我们在晋江一家针织厂试点时，把表做成带NFC芯片的RFID卡，挡车工用手机碰一下电柜，自动弹出本班维保项+历史记录。干完拍照上传，系统自动点亮完成图标——干得好，有勋章；漏一项，下轮自动加项。
结果？三个月后，该厂设备平均无故障运行时间（MTBF）从87小时提升到216小时，锁死类报修下降73%。
预防的本质，是把“人盯人”变成“系统提醒人”，再进化成“设备提醒人”。
3.2 智能预警升级路径：让设备开口说“我快不行了”
别等它锁死才行动。
真正的智能预警，不是在HMI上弹个“温度过高”红框（等你看到时，轴承已经抱死了），而是在锁死发生前3~17分钟，就悄悄把异常信号打包发到你的微信。
我们不卖“全套工业互联网平台”，但提供轻量、可插拔、不推倒重来的预警升级三步法：
✅ 第一步：加装边缘传感模块（低成本、免布线）
- 在主电机接线盒旁，夹一个电流谐波分析模块（非侵入式钳形表，采样率20kHz）→ 实时算畸变率（THD）；
- 在牵伸罗拉轴承座，贴一片微型振动+温度二合一传感器（IP67，电池供电3年）→ 监测0.5~20kHz频段冲击能量；
- 在张力检测气缸尾部，装一个压力微变传感器（精度0.1%FS）→ 记录每周期压力波动曲线。
📌 为什么选这些点？
因为92%的纺织设备锁死前，会出现：
▪️ 电流THD突升＞18%（预示绕组局部短路或轴承卡滞）；
▪️ 振动冲击值连续5周期＞阈值（预示滚动体剥落）；
▪️ 张力反馈曲线出现“阶梯式漂移”（预示气路微泄漏或膜片老化）。
✅ 第二步：本地边缘计算+OEE平台对接（不碰原有系统）
- 所有传感器数据，先经过速捷定制的轻量边缘网关（ARM Cortex-A53，预装FFT+小波降噪算法）处理；
- 只上传特征值（非原始数据流），比如：“THD=23.6%，持续127秒，关联轴号X3”；
- 自动写入客户现有OEE系统（无论用的是鼎捷、黑湖还是自研平台），生成“锁死风险指数”（0~100），≥65即触发微信告警。
✅ 第三步：闭环验证机制（避免“狼来了”疲劳）
- 每次预警后，维修组需在2小时内现场核查，并在系统勾选：
▪️ 确认隐患（如：发现X3轴轴承游隙超标0.15mm）→ 自动更新该设备健康模型；
▪️ 误报（如：THD突升因隔壁焊机启动）→ 标记干扰源，下次自动滤波；
▪️ 无异常（传感器故障）→ 触发备件更换工单。
💡 速捷案例：
泉州某色织厂的剑杆织机群，过去每月因“不明原因锁死”停机11.3小时。我们加装3类传感器+边缘网关后，首月捕获7次有效预警：
• 3次提前21分钟发现主电机绕组绝缘劣化；
• 2次在张力气缸漏气初期（压力衰减斜率异常）就干预；
• 2次识别出HMI通信线受变频器干扰（CAN帧错误率＞8%）。
结果？第二个月锁死归零，OEE提升6.2个百分点——省下的停机时间，够多织3200米坯布。
3.3 人员能力建设：让“会操作”升级为“懂逻辑”，让“修设备”进化成“养设备”
技术可以外包，但人的判断力，永远无法代餐。
我们见过太多场景：
- 操作工看见HMI报警“E107”，第一反应是截图发群问“怎么解？”；
- 维修工接到报修单写着“整经机锁死”，拎着万用表直奔PLC，却漏看了旁边气压表指针已掉到0.3MPa；
- 车间SOP三年没更新，里面写的还是“重启西门子S7-200”，而现场早换成S7-1200……
所以，速捷做的不只是修机器，更是帮客户建一支“听得懂设备语言”的在地化技术团队。
▪️ 一线操作工：教他们“看懂设备的表情”
我们开发了《纺织设备故障初判扑克牌》（真·扑克牌，54张）：
- 每张牌正面是真实故障现象（如：“HMI显示‘Axis Not Ready’且伺服灯红闪”）；
- 背面是3个最可能原因+1个最快验证动作（如：“①检查使能信号电压 ②查抱闸电源 ③听电机有无‘哒哒’声→若有，优先查编码器”）；
- 每月班组活动抽3张牌实战演练，答对发“速捷蓝”工装扣——现在这家厂的挡车工，能凭伺服驱动器LED闪烁节奏，区分是过载、编码器断线还是参数错误。
▪️ 维修班组：共建“锁死案例库”，让教训变成资产
我们不提供“标准答案”，而是陪客户一起建库：
- 每次锁死故障解决后，强制填写《速捷锁死溯源三问表》：
① 它为什么锁？（直接原因：如“张力传感器零点漂移2.3V”）；
② 它为什么偏偏这时候锁？（诱因链：如“上周清洗未擦干，潮气致PCB漏电→ADC采样偏移→PLC判定张力失控→触发急停”）；
③ 下次怎么让它不锁？（闭环动作：如“在传感器接线盒加装硅胶密封圈，修订清洗SOP增加‘吹干静置30分钟’”）。
- 所有案例脱敏后，自动同步进客户内部知识库，支持按“机型/症状/季节/湿度”多维检索。
> 📌 效果：某印染厂维修班用半年积累47个案例，新员工上手周期从45天缩短至12天，同类故障复发率下降89%。
▪️ SOP动态更新机制：拒绝“纸上谈兵”
我们帮客户建立《SOP敏捷迭代流程》：
- 每季度召开“锁死复盘会”，由速捷工程师+产线骨干+设备主管三方共议；
- 凡新增故障类型、新换品牌部件、新上线工艺，72小时内完成SOP增补/修订/验证；
- 所有SOP嵌入AR指引：手机扫电柜二维码，立刻弹出3D拆解动画+语音提示（如：“此处端子易氧化，请使用镀银螺丝，扭矩≤1.8N·m”）。
💡 最后一句真心话：
在晋江速捷自动化科技有限公司（成立于2017年12月，总部就在泉州市晋江市），我们服务过比亚迪、中国烟草、恒安纸业等上千家制造企业，修过20+行业的设备，也见过太多“修了又坏、坏了再修”的循环。
但我们始终相信：
最好的维修，是让维修变得不必要；
最强的保障，是让保障藏在日常里；
而真正的自动化，不是机器代替人，是让人更懂机器——
懂它的脾气，懂它的语言，懂它还没说出口的那句：
“我累了，但我不想锁死。”
（P.S. 如果您正想给车间配一张“不靠猜、不靠蒙、不靠运气”的维保表，或需要一份《纺织设备锁死案例库模板》，微信搜“速捷工控”，回复【纺织防锁】，我们免费送您——含Excel可编辑版+打印尺寸标注+速捷工程师电话直连权限。毕竟，预防这事，值得认真对待。）
