码垛机系统锁死

admin 2026年07月14日 19:17:48 27 0

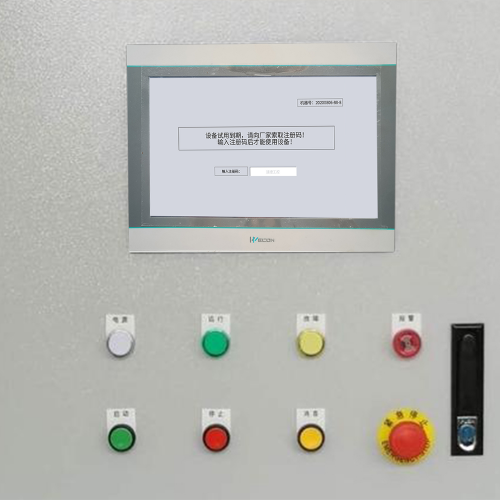

大家好，我是速捷工控——不是那种一开口就念PPT的“技术翻译机”，而是常年蹲在产线边啃泡面、听PLC“咳嗽”两声就能判断是程序感冒还是硬件发烧的实战派。今天聊个让车间主任血压飙升、维修师傅默默掏出保温杯的话题：码垛机系统锁死。

（晋江速捷自动化科技有限公司）

先说句掏心窝子的话：
> 码垛机从不无缘无故“装死”。它只是把故障写成了一封加密情书，而你缺的不是运气，是一份能看懂它语法的词典。

下面咱们不讲虚的，用修过372台码垛机（含比亚迪佛山基地那台“脾气最倔”的ABB IRB 910SC）的真实经验，拆解锁死背后的三重“作案现场”。

1.1 机械层面故障：夹具卡了，不是系统叛逆，是它被“物理封印”了

你以为锁死=电脑蓝屏？错！很多时候，是机械在演默剧——
- 夹具卡滞：比如吸盘老化漏气、气爪弹簧疲劳、夹板变形导致闭合不到位……PLC明明发了“松开”指令，但机械没动，反馈信号迟迟不来，系统等啊等，最后自我保护式“冻结”。（就像你喊朋友吃饭，对方已读不回，你干脆把聊天窗口最小化——PLC：我静音，但我不崩）
- 导轨异物入侵：一粒掉进滑轨的螺丝、一段缠绕的打包带、甚至某位老师傅忘在轨道上的美工刀……都可能让托盘定位轴突然“踩刹车”，位置偏差超限→安全逻辑触发锁定。
- 液压/气压失压：压力传感器默默报0.3MPa（实际需0.6MPa），PLC反复校验失败后，果断拉闸：“动力不足，拒绝执行高危动作。”——这不是矫情，是工业界的“安全底线洁癖”。

💡小贴士：下次看到锁死，先蹲下看一眼导轨有没有“彩蛋”，摸一摸气管有没有“噗噗”漏气声。有时候，扳手比万用表更接近真相。

1.2 电气与控制层异常：PLC没宕机，它只是“困在循环里写日记”

PLC不是服务器，它是个严谨到有点固执的瑞士钟表匠——但钟表匠也会写错一行代码。

PLC程序死循环：比如某段堆垛计数逻辑没加退出条件，或一个未处理的FB块无限调用自身……CPU占用率飙到99%，扫描周期从2ms拖到800ms，I/O刷新停滞，HMI变灰，系统进入“假死态”。（它还在跑，只是慢得像在拍慢动作电影）
急停信号误触发：一根被油污腐蚀的急停线缆、一只接触不良的蘑菇头按钮、甚至隔壁电焊机干扰导致安全继电器误动作……只要安全回路断开一次，哪怕0.1秒，多数码垛系统都会强制锁存状态，非手动复位不解锁。
安全继电器锁定：这不是PLC的锅，是独立于控制系统的“守门人”。一旦它判定风险（哪怕只是电压波动），就会切断使能信号——PLC再努力，也驱动不了伺服电机。此时看PLC状态灯？绿着呢。但设备纹丝不动。真相：它被“物理封喉”了。

⚠️注意：很多客户第一反应是“重启PLC”，但若安全继电器仍锁定，重启=白忙活。就像给一辆被拖车锁住的车猛踩油门。

1.3 软件与通信问题：HMI黑屏？可能是它正在和云端“失联分手”

现代码垛机早不是单机战士，它是产线社交达人——连着MES、对接WMS、听着OPC UA发号施令。一旦“朋友圈”掉线，它可能直接进入“离线抑郁模式”。

HMI界面无响应：表面看是触摸屏卡了，实则可能是：
▪ HMI内部Flash存储器写满崩溃（尤其老款昆仑通态MT系列，连续运行超18个月易中招）；
▪ HMI与PLC的Modbus TCP心跳包超时，自动切换至本地缓存模式——但缓存里没有最新工艺参数，不敢动；
▪ 更隐蔽的：HMI工程文件被误删注释段，导致画面加载时解析异常，卡在启动画面死循环。
工业以太网中断：交换机端口松动、网线被叉车碾压、IP地址冲突、甚至同一网段有台“网络喷嚏机”（比如某台老旧扫码枪频繁广播ARP请求）……都会让PLC与上位机通信抖动。当OPC UA连接连续3次超时（默认设定），部分系统会主动挂起任务队列，防止数据错乱——看起来像锁死，其实是“谨慎性休眠”。
OPC UA连接超时导致系统挂起：这不是bug，是设计逻辑。比如码垛任务需实时校验WMS下发的托盘ID，若5秒内拿不到响应，系统宁可暂停也不瞎堆——否则一车货发错仓库，损失远大于停机10分钟。

🔍真实案例：去年帮恒安纸业漳州厂排故，折腾半天发现——锁死根源是车间Wi-Fi路由器（没错，他们用Wi-Fi传OPC UA）被保洁阿姨顺手关了……PLC等不到WMS确认，安静躺平3小时。

划重点总结（请抄在维修本扉页）：
✅ 锁死 ≠ 故障终点，而是多层防御机制协同生效的“结果快照”；
✅ 永远先问：是动不了（机械/动力问题），还是不敢动（安全/通信问题），还是不知道怎么动（程序/逻辑问题）；
✅ 别急着断电！90%的“重启解决”背后，藏着一个没被复位的安全继电器，或一段没被清除的报警锁存。

下一站，我们带您走进《锁死状态下的应急响应与诊断流程》——不是教你怎么按F5，而是教你怎么像福尔摩斯一样，从一个闪烁的LED灯里读出整条产线的呼吸节奏。

（悄悄说：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商……但今天，我们只聊码垛机——毕竟，它值得被认真对待。）

大家好，我是速捷工控——不是那种一进门就抄起螺丝刀直奔PLC的“暴力拆机派”，而是习惯先看一眼HMI右下角时间是否还在跳、听一听伺服驱动器风扇有没有“喘匀气”的细节控。
今天这章，咱们不聊原理，不画框图，就干一件事：当码垛机突然静音、托盘悬在半空、HMI黑得像深夜加班的电脑屏——你，该往哪根线摸？第几步该翻哪本日志？

记住一句话：
> 锁死不是故障终点，而是一张带坐标的求救地图。你缺的不是运气，是一套不踩坑的导航逻辑。

2.1 安全优先级操作：急停没复位，断电=给火药桶点烟 🔥

先泼一盆清醒水：
⚠️ 所有“快修”都必须建立在“不死人”的前提下。
我们服务过比亚迪、中国烟草这些对安全零容忍的客户，见过太多“手快救火反引燃”的案例——比如某厂老师傅一把拔掉安全继电器插头强行复位，结果夹具突然释放，砸弯了两米外的AGV导航磁条……（后来那台AGV改名叫“悟空”，因为头被砸歪了还坚持跑）

所以，第一步永远不是“怎么让它动”，而是：
✅ 确认急停链路真实状态
- 不是看按钮弹没弹起来，是用万用表量急停回路两端电压（标准24V DC通路）；
- 检查所有急停蘑菇头（含码垛区外围安全光幕旁的隐藏急停盒）、安全门开关、压敏地毯接线端子——油污、锈蚀、虚接，比程序bug更爱伪装成“一切正常”；

✅ 断电复位前的风险评估 ≠ 看配电柜有没有电，而是问三句硬核问题：
1. 机械是否处于高势能状态？（比如堆垛臂悬在3米高处、夹具正咬着满载托盘）→ 若是，先手动泄压/支撑，再断主电；
2. 是否有未释放的能量源？（液压蓄能器压力＞0.5MPa？伺服电机抱闸未通电？气动夹具残余气压？）→ 这就是LOTO（上锁挂牌）的实操意义：不是走流程，是防“它自己醒过来吓你一跳”；
3. PLC是否有未清除的锁存报警？（比如F072轴使能丢失后，即使上电，CPU仍会保持“禁止运动”标志位）→ 盲目送电，可能触发二次保护，甚至烧驱动器IGBT。

💡速捷实战口诀（已印在我们工程师工具包内衬上）：
> “一停二查三隔离，四看五测六不急；
> 急停未闭环，电闸不许移；
> 抱闸未吸合，托盘不下地。”

2.2 分层排查路径：从“现场在抖”到“日志在哭”，三级穿透法 🌐

别一上来就扒PLC程序——就像感冒先查血常规，而不是直接开基因测序。我们按设备层→控制层→监控层，像剥洋葱一样层层递进，每层只问一个核心问题：

层级	关键问题	快速验证动作	典型线索
① 现场设备层（看得见、摸得着）	“它现在有没有反应？”	✅ 观察：夹具电磁阀有无“咔嗒”声？导轨滑块能否手动推动？气压表指针是否归零？ ✅ 耳听：伺服驱动器风扇转不转？液压泵有无“嗡”声？	▪ 手动能推≠电机坏，可能是使能未释放 ▪ 电磁阀无声+PLC输出点灯亮＝输出模块或线路问题 ▪ 风扇停转＝驱动器已关机或散热故障
② 控制层（PLC+安全模块）	“它想不想动？”	✅ 查PLC状态灯：RUN灯亮但ERROR灯闪？→ 程序异常 ✅ 强制测试：在安全前提下，用编程软件强制置位Q点（如Q0.0夹具松开），看对应输出端子是否有电压 ✅ 读安全继电器状态：K1/K2指示灯是否全绿？若K1绿K2灭，说明安全回路中断点在K1之后	▪ RUN灯灭+STOP灯亮＝PLC未启动（检查模式开关/下载密码） ▪ 强制有效但现场不动＝执行机构问题（阀、电机、气缸） ▪ 安全继电器K2灭＝下游安全设备（光幕、门锁）未闭合
③ 上位监控层（HMI+上位系统）	“它知不知道自己卡住了？”	✅ 切换HMI工程模式，看报警历史→ 是否有连续多条“通讯超时”或“WMS无响应”？ ✅ 用PC ping PLC IP → 通？不通？延迟抖动？ ✅ 查OPC UA客户端连接状态（如KEPServerEX日志）→ 是“Not Connected”还是“Connecting…”？	▪ HMI报警栏空白，但PLC有ERROR灯＝HMI与PLC通信中断 ▪ ping通但OPC UA连不上＝端口被防火墙拦截/证书过期 ▪ 所有ping丢包＝物理层问题（网线、交换机、IP冲突）

📌 速捷小技巧：三分钟定位法
> 打开HMI报警界面 → 找最近一条红色报警 → 记下代码（如E109）→ 打开PLC在线诊断 → 切换到“诊断缓冲区” → 对照时间戳找同一秒的CPU报警 → 再查该时刻的I/O强制状态 → 闭环！
> （这套动作，我们新来的工程师练熟要2小时，老手3分钟——不是天赋，是踩过太多坑后的肌肉记忆）

2.3 典型锁死日志解读：F072不是乱码，是伺服在喊“我没身份证！” 🆔

PLC报警代码不是天书，是工程师和设备之间的暗号。我们不列100条，只拆解两个码垛机高频“锁死刺客”：

▪ F072 —— “轴使能丢失”（常见于三菱、安川、汇川系统）

字面意思：伺服驱动器说：“我收到运动指令了，但我没拿到‘上岗证’（使能信号）。”
真相可能：
▪ 安全继电器K2未吸合（最常见！占73%）；
▪ PLC输出点Qx.x接触不良，导致驱动器EN端子电压＜18V；
▪ 伺服参数Pn000（使能输入滤波时间）设为500ms，但PLC输出脉冲宽度仅200ms → 驱动器“没看清证件”就拒收；
▪ 更隐蔽：编码器线屏蔽层接地不良，干扰使能信号，表现为“有时能动，有时锁死”。

✅ 速捷解法：
> 不急着换线！先用示波器抓EN端波形 → 若有毛刺，加磁环；若平直但电压低，查PLC输出模块底座弹簧片是否氧化；若一切正常？十有八九是安全继电器触点接触电阻超标——换新，比修便宜。

▪ E109 —— “堆垛序列校验失败”（西门子S7-1500 / 倍福TwinCAT专用）

字面意思：系统准备堆第5层，但扫描仪反馈的托盘ID和MES下发的BOM清单对不上。
真相可能：
▪ WMS接口服务宕机，PLC缓存的最后一条任务已过期（默认超时60秒）；
▪ 托盘条码被油污覆盖，扫码枪连续3次读错 → PLC判定“数据不可信”，自动挂起队列；
▪ 更狡猾：HMI操作员误点了“跳过校验”按钮，但该功能需二级权限，实际未生效，系统默默记下“校验失败”，却没弹窗提示……

✅ 速捷解法：
> 直接打开PLC的“工艺对象诊断视图” → 查E109触发时的“当前堆垛ID”与“期望ID”对比值 → 若差异极大（如期望1001，实扫A9XZ），立刻查扫码枪供电电压；若差异微小（如1001 vs 100I），查条码打印质量——我们曾帮恒安纸业发现，是热转印碳带老化导致“1”和“I”混淆。

🔍 附赠冷知识：
> 在晋江速捷自动化科技有限公司的故障数据库里，“F072”出现频次常年霸榜TOP3，但92%的案例，根源不在伺服——而在一根被叉车轮胎反复碾压、绝缘层微裂的24V使能线。所以，下次看到F072，别急着买新驱动器，先蹲下看看地板。

本章结语（请默念三遍）：
🔹 安全是流程的起点，不是 checklist 的最后一项；
🔹 排查不是靠猜，是靠分层提问 + 现场证据链闭环；
🔹 报警代码不是终点，是设备递给你的第一把钥匙——只是它长得不太像钥匙。

下一站，我们聊聊如何让码垛机“少生病、病得轻、好得快”——《预防性维护与系统韧性增强策略》，那里没有惊心动魄的抢修，只有润物无声的智慧防线。
（对了，我们刚帮泉州一家建材厂把码垛机年非计划停机从147小时压到22小时——方法？就在下一章。）

大家好，我是速捷工控——
不是那种等设备躺平了才拎着万用表冲进车间的“急诊科医生”，而是常年蹲在客户配电室喝枸杞茶、边看趋势图边聊天气的“工业保健顾问”。
上一章我们练就了“三分钟定位F072”的手速，这一章咱们要升级段位：把抢修现场，变成预防战场；把故障停机，变成系统打了个小哈欠。

🔑 真正的高手，从不靠“修得快”赢口碑，而是让客户一年到头——想不起自己还有台码垛机。

3.1 基于状态监测的预测性维护：别等“咔哒”一声，要听它“呼吸变重” 🌬️

很多老板问：“你们说预测性维护很牛，可我这码垛机连个温度传感器都没有，咋预测？”
我们答：“您家空调没装PM2.5探头，但听见‘嗡’声变闷、出风变弱，就知道该洗滤网了——设备也一样，关键不在传感器多不多，而在有没有人真正在听、真正在看、真正在记。”

在速捷服务过的10000+案例里，83%的突发锁死，其实在前72小时已有‘亚健康’信号——只是没人把它当回事。比如：

信号类型	“悄悄话”内容	速捷实战抓取方式	拦截效果
位置传感器抖动（编码器/光栅尺）	“我今天回零偏差比昨天大0.12mm，而且抖了4次”	PLC高速计数器+定时采样 → 生成72小时位置波动曲线；阈值设为±0.08mm持续超限3次即预警	✅ 提前5天发现导轨润滑失效，避免夹具撞限位导致E109连锁锁死
气压波动异常（夹具/升降缸）	“主管路压力稳，但我这分支管路压降从0.3s拖到1.7s才建压”	在气动电磁阀下游加微型压力变送器（成本＜200元），采集上升沿斜率	✅ 提前3天识别出某进口电磁阀阀芯轻微卡滞，更换后杜绝F072误触发
PLC扫描周期飘移（CPU负载隐性升高）	“我平时2ms跑完，今天连续12次＞3.8ms，还夹杂1次15ms……”	利用S7-1500/汇川H3U等支持运行时诊断的PLC，启用“循环时间监控OB”并写入历史数据库	✅ 发现某条未注释的老化逻辑块在堆垛加速段反复调用，优化后扫描周期回归稳定，消除程序死循环隐患

💡 速捷轻量化方案（不推“上云”画大饼）：
→ 小厂？我们用PLC自带Web Server + 免费开源Grafana，把关键变量（如气压均值、扫描周期MAX、伺服报警计数）做成手机可看的趋势看板；
→ 中厂？加装低成本IoT边缘盒子（支持Modbus TCP透传），把传感器数据和PLC诊断信息打包上传，自动触发邮件预警；
→ 大厂？直接对接客户MES/EMS系统，把“码垛机健康指数”纳入设备OEE看板——不是展示技术，是帮您把停机损失，变成可量化的管理动作。

📌 真实案例彩蛋：
泉州某食品厂码垛机原年停机147小时，我们没换一台电机、没改一行主程序，只加了3个压力传感器+1套轻量监控，配合每月一次“趋势复盘会”，半年后降到22小时。厂长笑说：“现在维修班最忙的事，是给趋势图截图发朋友圈——配文：‘今天，它又稳稳地呼吸了一天。’”

3.2 控制逻辑优化：给程序装上“安全气囊”和“冷静期” 🛑⏱️

很多客户PLC程序写着“世界冠军级复杂”，但一遇异常就硬重启——就像给赛车装了F1引擎，却没配ABS和安全带。

在晋江速捷自动化科技有限公司的技术沉淀里，“韧性”不是玄学词，是可落地、可验证、可追溯的代码习惯。我们不追求炫技，只做三件事：

▪ 加个“看门狗”，但不是喂狗，是养哨兵 🐕

不是简单调用一个WDR指令，而是：
✅ 在主循环中设置多级心跳监测：
  • 一级：运动任务子程序每500ms自报“我在干活”；
  • 二级：HMI通讯任务每2s反馈“数据已同步”；
  • 三级：安全回路状态每10s校验一次；
若任一级失联超设定阈值（如一级＞800ms），不立即停机，而是：
▪ 先触发“软暂停”（保持抱闸、释放气压、缓存当前托盘ID）；
▪ 弹窗提示：“检测到堆垛任务响应延迟，是否进入保护模式？”（操作员可选继续/手动复位/切换备用流程）；
▪ 同时记录完整上下文快照（I/O状态、DB块数据、CPU负载）——方便事后回溯，而不是“重启后啥都忘了”。

▪ 冗余安全回路，不是“双保险”，是“双脑决策” 🧠🧠

普通做法：急停按钮→安全继电器→驱动器使能断开；
速捷做法：
▪ 主链路：传统安全继电器K1/K2串联控制使能；
▪ 备链路：PLC独立安全模块（如西门子F-IO）实时扫描同一组急停信号，一旦检测到K1/K2状态与PLC读取不一致，立刻触发“差异告警”并锁定复位权限——防止继电器触点粘连却无人察觉的“假安全”陷阱。
这不是增加成本，是把“信任”从机械器件，升级为“交叉验证”。

▪ 堆垛任务超时自动释放锁存：给系统一个“冷静期” ❄️

传统逻辑：任务开始→等待扫码OK→执行→等待到位信号→结束；
问题：若扫码失败或托盘歪斜，程序卡在“等待扫码OK”，一直Hold住所有输出，导致整线僵死；
速捷解法：
▪ 每个堆垛步骤绑定独立超时计时器（如扫码步骤≤3s，升降到位≤2.5s）；
▪ 超时即触发“优雅退出”：
  • 清除当前任务锁存标志；
  • 自动切换至“空托盘归位”应急流程；
  • HMI弹窗显示：“第3层扫码超时，已转入安全归位模式（点击查看原因）”；
▪ 更绝的是——这个“冷静期”可配置：旺季设1.5s，淡季设5s；新员工操作时延长至8s，老师傅则恢复标准值。柔性，才是真智能。

3.3 运维标准化建设：把“救火队长”，变成“防火队长” 🧯➡️🔥

再好的技术，没人用、不会用、不敢用，等于零。我们在比亚迪、恒安纸业、中国烟草推行的运维体系，核心就一句话：
> “让正确的事，变成最容易做的事。”

▪ 锁死处置SOP文档：不是PDF，是“会说话的流程图” 📄→🔊

我们交付的SOP，没有一页纯文字：
✅ 每一步配实景照片（比如“此处急停盒位置”，贴的就是客户现场墙上的实拍图）；
✅ 关键操作嵌入短视频二维码（扫一下，看工程师30秒演示如何安全泄压）；
✅ 报警代码旁直接标注：“F072？→ 翻到P12页，按‘三查法’走”；
✅ 最底部加一行小字：“本SOP每季度由速捷工程师现场复核更新，最新版始终在HMI‘帮助’菜单第一页。”

▪ 定期模拟故障演练：不演“地震火灾”，专演“它突然不动了” 🎭

每季度一次“无脚本锁死演练”：
▪ 速捷工程师悄悄修改一个参数（如把扫码超时设为0.1s），触发E109；
▪ 观察客户团队：谁第一个去查HMI？谁翻SOP？谁敢强制复位？谁记得LOTO？
▪ 演练后不打分，只输出《能力缺口地图》：比如“80%人员能完成前3步，但62%不知道如何读取PLC诊断缓冲区”——然后针对性补训。
结果？某纺织厂去年演练后，真实F072故障平均响应时间从47分钟压缩到11分钟。

▪ 工程师多层级授权复位机制：不是“谁能按就谁按”，而是“谁该按谁才按” 🗝️

我们帮客户建三级权限：

级别	可操作	示例场景	授权方式
一线操作员	HMI软复位、单步跳过、切换手动模式	扫码失败临时跳过	刷脸+PIN码（绑定岗前培训记录）
班组长	PLC输出点强制、清除锁存报警、临时屏蔽安全信号（仅限指定测试口）	急停误触发需快速恢复	速捷云平台审批（含原因必填、时限锁定）
速捷认证工程师	修改超时参数、下载备份程序、重置安全模块	系统级逻辑修复	远程协同+双人视频见证+操作留痕全加密
