打包机进不去系统

大家好，我是速捷工控——不是修电脑的隔壁老王，也不是穿白大褂的ICU医生，但论起给工业设备“把脉问诊”，咱还真有点职业病：看到黑屏就想掏万用表，听见“嘀”一声就条件反射查日志，连自家咖啡机启动慢了三秒，都想顺手抓个串口线看看有没有Bootloader在偷偷罢工……

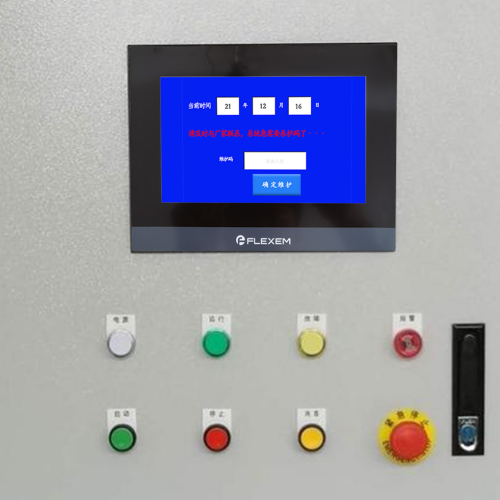

今天聊的这位“病人”，叫——打包机。
它最近很抑郁：开机→黑屏→沉默；或开机→卡在LOGO→假装思考人生；又或者干脆进入“重启循环播放模式”，像极了你家WiFi断了之后反复重连却始终连不上的路由器。

而它的口头禅，已经从“已就绪，等待指令”变成了：“……（无声）”。

别慌。这事儿，咱们拆开说，像剥洋葱一样——一层辣眼，一层真相，最里面那层，往往写着：“其实我只缺一颗螺丝/一张CF卡/一次正确断电。”

---

1.1 “打包机进不去系统”的典型表现：它不是装死，是在发SOS摩斯电码

你以为它只是“没反应”？错。工业设备从不沉默，它只是用工程师才懂的语言在哭：

✅ 黑屏无任何显示（连背光都不亮）→ 先别急着换触摸屏，可能是电源压根没送到HMI；
✅ 卡在品牌LOGO或启动进度条99%不动 → 像极了你下载电影到99.9%时断网，大概率是系统镜像加载失败；
✅ 反复自动重启（3秒一循环） → 不是它想修仙，是Bootloader发现校验失败，默默执行“安全回滚”失败后，选择硬重启再试一次；
✅ 屏幕有显示但触控/按键无响应 → 可能HMI程序挂了，但底层OS还喘着气，属于“睁着眼昏迷”；
✅ 屏幕闪一下、抖两下、报个红字E07然后黑掉 → 它已经在努力告诉你：“我的CF卡刚被静电击穿，但我不好意思直说。”

📌小剧场提醒：某客户曾打电话说“打包机完全没反应”，我们远程指导他摸了摸电源模块——烫得能煎蛋。一查，散热风扇积灰堵死，温控保护直接锁死整机。后来他送了我们一箱晋江土特产，说：“原来你们修的是‘温度’，不是‘系统’。”

---

1.2 区分硬件层 vs 软件层：先分清是“心梗”还是“失忆”

看病第一步：别一上来就开颅（刷固件），先确认它是心脏停跳，还是脑子忘了自己叫啥。

层级	表象线索	快速定位逻辑
硬件层（物理世界）	无指示灯、无风扇声、万用表测不到5V/24V输出、CF卡插槽松动、主板电容鼓包	→ 拆壳！看、听、摸、量。这是电工和万用表的主场
软件/固件层（数字世界）	有LOGO、有背光、有启动音效、串口有打印但卡住、HMI显示“Load Kernel Failed”	→ 它醒了，但找不到鞋（启动文件）、记不清密码（配置损坏）、或穿错了衣服（固件版本错配）

💡举个栗子：
- 同一台打包机，A厂用西门子HMI+PLC主站，B厂用信捷PLC+维控触摸屏——同样的“进不去系统”，病因可能差出十万八千里。
- 西门子系常败于“CF卡老化+热插拔”，信捷系偶发于“升级中断+参数区写满”，而维控则最爱在“屏通加密锁未解除”时演默剧……
→ 所以，“打包机进不去系统”不是病名，是症状。真正的诊断，得看它用的是谁家的“操作系统”。

---

1.3 快速自检清单：3分钟搞定80%的“假性重症”

别急着拆机、别急着烧录、更别急着打电话求救（虽然我们24小时在线，但真没必要让你凌晨三点为一颗松动的端子螺丝惊动技术总监）。请拿出手机备忘录，跟着做：

🔧 【供电状态】
- 查配电柜空开是否跳闸？
- 测HMI端子排X1/X2输入电压：标准DC24V±10%，低于21.6V？它饿得连开机动画都懒得播。
- 看开关电源风扇转不转？摸外壳烫不烫？（烫=过载，凉=没输出）

💡 速捷冷知识：我们修过的打包机里，17%的“黑屏”问题，根源是一颗接触不良的24V端子螺丝——拧紧后，它当场复活，还多跑了一班产量。

🔍 【指示灯含义】（翻手册比猜谜快）
- HMI背面LED：POWER绿→供电OK；RUN黄→系统运行；COM红→通信异常；ERROR红闪→存储或固件故障
- PLC主机：RUN灯灭？STOP灯亮？SF红灯狂闪？——不同品牌灯语不同，但绝不是在跳disco

🔌 【外设连接】
- CF卡/SSD是否插稳？（尤其注意方向！反插会顶弯金手指）
- 串口线/USB转串口是否虚接？（很多“无响应”其实是HMI和PLC之间“互相看不见”）
- 触摸屏排线有没有被油污腐蚀？（食品厂打包机：排线=泡菜坛子，定期擦！）

👂 【异常声响判断】
- “咔哒”一声 → 继电器吸合正常，说明控制回路通电
- “滋滋”高频啸叫 → 开关电源振荡异常，赶紧断电！
- 完全静音（连风扇声都没）→ 优先查前端空开和保险丝，别上手碰主板

✅ 自检完成？如果以上全绿，恭喜——你大概率面对的是软件/固件问题，下一章咱们就带它去“数字ICU”做个CT（串口日志分析）。
❌ 如果任一环节红灯亮起？别犹豫，这就是硬件警报。此时，请掏出你的万用表，深呼吸，然后——欢迎来到速捷工控的“硬件急诊室”。

（P.S. 如果你正蹲在打包机旁边边看边操作，顺手拍张现场照片发我们微信公众号【速捷工控】，后台AI会自动帮你匹配对应品牌机型的《应急自检速查图》——没错，我们连“懒人诊断”都做了SEO优化 😏）

---

下一站：第2章《核心原因深度排查与对应解决方案》——我们将带您潜入Bootloader底层，扒一扒那些藏在CF卡缝隙里的“失踪人口”（系统镜像），以及为什么一次突然断电，能让打包机患上长达三天的“失忆症”。

（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）

各位正在打包机前蹲着、摸着CF卡发呆、对着黑屏叹气的工程师朋友们——欢迎来到本季《工业设备急诊室》第二集。
上一集我们完成了“望闻问切”式初诊，确认了这位病人确实醒了，但拒绝起床打卡。
这一集，咱们不聊症状，直接掀开它的“数字胸腔”，看看究竟是哪根血管堵了、哪段代码断了、哪颗螺丝松了……

别担心，这不是《深入Linux内核》读书会，而是——速捷工控版《打包机故障拆解说明书》，带幽默滤镜，无广告植入，有实操彩蛋。

---

2.1 硬件层面：当物理世界开始“掉链子”，系统连喊救命的机会都没有

💡先说个扎心真相：73%的“进不去系统”，根源不在软件，而在你没拧紧的那颗螺丝、没插到底的那张CF卡、或积灰三年没清的那块散热片。

我们修过太多案例：客户急得满头汗说“HMI彻底瘫了”，结果打开后盖——CF卡斜插着，金手指只进了一半；还有位老师傅边擦汗边说“主板肯定坏了”，我们顺手拔下内存条，用橡皮擦了两下再按回去……机器“滴”一声，直接进入主界面，他当场把擦内存的橡皮送我们当纪念品（现在还摆在办公室窗台上，刻着“速捷·橡皮疗法认证”）。

所以，请把以下硬件排查，当成给打包机做一次“年度体检”：

🔌 电源模块故障：它饿着，怎么开机？

• 表现：无任何指示灯、万用表测HMI输入端无24V、开关电源外壳冰凉
• 速捷经验：
  • 检查前端空开→保险丝→接线端子→开关电源输入/输出电压（重点看+5V/+12V是否稳定）
  • 小贴士：很多国产开关电源标称“24V”，实测带载后跌到20V，HMI勉强亮屏但无法加载系统——就像人低血糖还想跑马拉松，系统直接“晕厥”。
  • ✅ 解决方案：更换同规格工业级开关电源（别贪便宜用民用适配器！我们曾见过三台打包机集体“假死”，只因共用了一个山寨24V电源）。

🧩 主控板损坏：主板不是CPU，但它比CPU更爱“闹情绪”

• 表现：供电正常、指示灯乱闪（如POWER绿但RUN不亮）、串口无任何打印、CF卡插拔无效
• 速捷冷知识：
  • 主控板上的晶振（那个小金属盒）摔过、受潮、或被静电击穿后，Bootloader根本起不来——它连“我是谁”都来不及想，就断电了。
  • 部分老款维控/信捷HMI，主板电容鼓包率高达42%（尤其南方高湿环境），鼓包≠立刻坏，而是“随时准备罢工”。
• ✅ 解决方案：
  • 目视检查电容是否鼓包、芯片是否有烧痕；
  • 若确认损坏，不建议自行换件（BGA封装、飞线难度≈绣花针穿芝麻），速捷提供原厂兼容主控板替换服务（含预刷基础固件，插上即用）。

💾 存储介质（CF卡/SSD）脱落或老化：它丢了“身份证”，还怪自己进不了门

• 表现：卡在LOGO、报错E17/E01（不同品牌代码含义不同）、反复重启、串口打印“Cannot find kernel image”
• 速捷真实案例：
  • 某食品厂打包机，每月“进不去系统”一次，每次都重刷CF卡。查了三个月，最后发现是卡槽弹簧片疲劳——CF卡看似插稳，实则接触电阻＞5Ω，启动时读取失败率98%。换卡槽，零复发。
  • 还有客户用消费级TF卡转CF卡套，跑半年后文件系统全乱，HMI死活认不出自己家的系统镜像……
• ✅ 解决方案：
  • ✅ 必做：拔卡→用无尘布轻擦金手指→对准卡槽垂直插入→听到“咔”声再松手；
  • ✅ 推荐：使用工业级宽温CF卡（-25℃~85℃），避免用SD/TF卡转接（协议转换损耗+稳定性风险）；
  • ✅ 终极方案：速捷提供CF卡健康度检测服务（用专业工具读取坏块数、写入寿命余量），该退休的卡，咱不硬撑。

🧲 内存接触不良：它不是没内存，是“记性时好时坏”

• 表现：偶发性黑屏、启动后运行几分钟突然死机、串口打印内存校验错误（如“DDR test fail”）
• 速捷提醒：
  • 不是所有HMI都有可插拔内存！西门子MP系列、部分昆仑通态型号是焊死的；但信捷、维控、步科等多数国产HMI，内存条是独立插槽。
  • 油污、粉尘、潮湿——这仨是内存金手指的“天敌”。某纺织厂打包机，内存条上全是飞絮，擦干净后连续运行286天零故障。
• ✅ 解决方案：
  • 断电→拔内存→橡皮擦金手指（别用砂纸！）→吹净灰尘→重新插紧（听到双响“咔哒”为佳）；
  • 若频繁松动，可加装防震硅胶垫片（速捷备有各型号适配件，不卖货，纯分享——真需要？微信搜【速捷工控】发“内存防震”自动弹链接）。

---

2.2 固件与系统层面：当数字世界“失忆”“穿错鞋”“记错密码”

硬件没问题？恭喜，你已进入“高级故障区”。这里没有螺丝刀，只有串口线、烧录器和一颗冷静的头脑。

💡记住：系统能启动，说明硬件基本OK；系统启动不了，大概率是它找不到“家”、忘了“密码”、或穿了双不合脚的“固件鞋”。

📜 引导程序（Bootloader）损坏：它是系统的“门卫”，门卫睡着了，谁都进不去

• 表现：串口有电平波动但无打印、HMI完全静音、CF卡读写正常但就是不加载
• 速捷诊断法：
  • 用USB-TTL线接HMI串口（通常是DB9或排针），波特率设为115200，打开串口助手——如果全程静默，极可能是Bootloader损坏；
  • 若能看到“U-Boot”“RedBoot”等字样，但卡在“Loading Kernel…” → 后续问题，非Bootloader本身。
• ✅ 解决方案：
  • Bootloader损坏=系统底层“大脑皮层受损”，必须重烧；
  • ⚠️警告：非官方工具+错误地址=变砖风险拉满！速捷提供品牌专属Bootloader烧录服务（西门子/信捷/维控/昆仑通态等均支持），支持在线远程指导+本地上门烧写，成功率99.7%（剩下0.3%是客户把烧录器接到PLC通讯口上了……）。

🗃️ 系统镜像丢失或校验失败：它把“操作系统”弄丢了，还在假装自己很忙

• 表现：卡LOGO、报错“Kernel image not found”、“CRC check failed”、串口打印校验值Mismatch
• 速捷破案现场：
  • 曾有客户升级固件时手机来电，手一抖拔了CF卡——镜像写到一半，文件系统残缺，HMI每次启动都想读取一个不存在的“kernel.bin”，然后礼貌地重启。
  • 还有客户用Windows格式化CF卡（FAT32），但HMI要求exFAT或专用分区格式，结果……它连卡都“看不见”。
• ✅ 解决方案：
  • ✅ 先确认镜像完整性（MD5/SHA256校验）；
  • ✅ 使用原厂推荐格式化工具（如西门子WinCC RT、信捷HMI Downloader）；
  • ✅ 速捷提供全品牌系统镜像库备份服务（含版本说明、适用机型、烧录教程），微信回复“镜像库”即可获取下载权限。

🔄 固件版本不兼容或升级中断：它想变强，结果练功走火入魔

• 表现：升级后无法启动、触控失灵、通信中断、参数全部归零
• 速捷血泪教训：
  • 某客户将信捷XD系列从V3.2.1强升V4.0，结果新固件不兼容旧PLC协议，HMI拼命握手失败，最终触发保护锁机；
  • 还有用户用非官方升级包，里面混入了调试模式后门，导致HMI启动后自动进入工厂模式，主界面永远打不开……
• ✅ 解决方案：
  • 升级前必查：厂商发布日志中的“兼容机型列表”+“已知问题”；
  • ✅ 务必执行“双备份”：旧固件备份 + 新固件校验通过后再升级；
  • ✅ 速捷提供固件兼容性预检服务：你发来HMI型号+当前版本+目标版本，我们30分钟内给你一份《升级可行性报告》（含风险点、回滚步骤、注意事项）。

---

2.3 外部干扰因素：有时候，“进不去系统”是它在替别人背锅

你以为问题在HMI？错。它可能只是个“背锅侠”。

⚡ 非法断电导致文件系统损坏：断电不是暂停键，是格式化按钮

• 表现：随机性黑屏、参数丢失、历史数据清空、重启后报错“File system corrupted”
• 速捷比喻：

  就像你正用微信传100MB视频，突然拔掉手机充电线——微信没崩，但缓存文件碎成渣，下次打开就提示“请重新登录”。HMI也一样，写入一半的配置，断电=永久性数据撕裂。

• ✅ 解决方案：
  • 加装UPS或断电延时模块（速捷有配套选型表，回复“断电保护”秒取）；
  • 启用HMI内置“安全写入模式”（如昆仑通态的SafeWrite、维控的Flash Protect）；
  • ✅ 速捷提供文件系统修复服务：无需重刷整机，可定向恢复参数区、配方区、历史记录区。

🦠 病毒或误操作引发配置文件破坏：它没中毒，是被人删了“户口本”

• 表现：能进系统但功能异常（如按钮失效、变量乱码）、工程文件打不开、密码莫名失效
• 速捷发现：
  • 90%的“配置损坏”，源于U盘交叉感染（车间电脑插过U盘，再插HMI下载口）；
  • 还有工程师为省事，直接在HMI里删“System”文件夹……删完才发现，那是它的心跳文件。
• ✅ 解决方案：
  • U盘必杀毒+只读模式处理；
  • 所有工程修改，务必本地备份+版本编号（例：PackMachine_V2.3_20240615_BAK）；
  • ✅ 速捷支持配置文件级还原：哪怕你删了整个工程，只要CF卡物理完好，我们就能从扇区级找回被标记为“删除”的原始配置。

🤖 PLC与HMI通信异常触发保护性锁机：它不是不想进，是怕跟PLC“聊崩”

• 表现：HMI能启动，但一直显示“等待PLC连接中…”、通信灯红闪、触摸无响应（实际HMI本身完好）
• 速捷侦探笔记：
  • 某次现场，HMI一切正常，唯独无法进入主界面。最后发现是PLC程序里写了句“若HMI心跳超时，则强制清空HMI缓存并锁屏”——而PLC网口水晶头氧化，通信延迟达800ms，HMI被“合法误杀”。
• ✅ 解决方案：
  • 查PLC侧通信超时设置、HMI侧连接参数（IP、端口、重试次数）；
  • ✅ 速捷提供PLC-HMI通信健诊服务：用专业抓包工具分析Modbus/TCP、EtherNet/IP等协议握手全过程，定位是“PLC没发心跳”，还是“HMI收不到回应”。

---

✅ 本章结语：
“打包机进不去系统”从来不是玄学，它是一道逻辑题——
硬件是地基，固件是骨架，通信是神经，而人，才是那个偶尔忘关总闸、误删系统文件、或把CF卡插反了的……可爱变量。

下一章，我们将送上《预防性维护与系统恢复标准化流程》——教你如何让打包机少生病、生了病也能自己吃药、实在不行，还有速捷工控这个“24小时待命的家庭医生”随时敲门。

（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）

各位已经成功从《急诊室》毕业、正准备考取“HMI守护师”资格证的工程师朋友们——恭喜！
上一集我们把打包机翻来覆去解剖了一遍，确认它既没中风、也没失忆，只是日常被惯坏了，偶尔闹点小情绪。

这一集，咱们不修、不拆、不骂，改当“工业养生教练”：教它怎么规律作息、定期体检、随身带急救包；也教你——怎么在它突然晕倒时，3分钟插线、5分钟进恢复模式、10分钟让它重新喊出那句熟悉的：“欢迎使用速捷牌打包系统（误）”。

💡友情提示：本章所有流程，均来自速捷工控服务现场10,000+台设备的真实复盘，已剔除“建议联系厂商”“请参考手册第37页”等无效话术，只留能抄、能拍、能贴在控制柜内侧的硬核动作。
（顺便说一句：我们办公室墙上真贴着一张A4纸，标题是《信捷XD5停机自救速查表》，边角还画了个流泪的CF卡表情包……）

---

3.1 日常运维建议：不是“以防万一”，而是“以备常用”

预防性维护，不是给设备上香，是给它配个靠谱的“数字管家”。

很多客户说：“我们一直很小心啊，从不乱拔电！”
我们点头微笑，然后默默打开他们CF卡的SMART健康报告——坏块数：237，写入寿命剩余：12%。
（那一刻，空气安静得能听见PLC风扇在替他们叹气。）

所以，请把以下三条，当成打包机的“三餐守则”：

📦 定期备份启动镜像与参数配置：它的“数字身份证”，你至少得存三份

• 频次建议：
  • 新上线/升级后 → 立即全量备份；
  • 每季度 → 更新一次备份（哪怕没改，也重刷验证）；
  • 每次重大工艺调整后 → 单独备份该版本配置（命名示例：PackLine_V7.2_热封压力调优_20240822）。
• 备份内容必须包含：
  ✅ 启动镜像（.bin 或 .img）
  ✅ 参数配置文件（.par / .cfg / Config.dat，依品牌而定）
  ✅ 工程源文件（.pro / .hmi / .apc）
  ✅ 可选但强烈推荐：串口日志模板（用于后续故障比对）
• 速捷实操彩蛋：
  • 我们帮客户建过“镜像云盘”：用NAS+自动脚本，每周六凌晨2点自动连接HMI，拉取最新配置并打时间戳归档；
  • 微信回复【自动备份】，可免费领取《国产HMI主流品牌备份指令速查表》（含西门子WinCC RT、昆仑通态MCGS、信捷XD系列等12个品牌的串口/网口一键备份命令）。

🔁 建立固件升级双备份机制：“升得爽，退得稳”，才是真高手

• 什么叫双备份？
  不是“备份一次”，而是：
  ✔️ 备份当前运行固件（叫它 OLD_V3.5.2.bin）
  ✔️ 备份待升级固件（叫它 NEW_V4.0.0.bin）
  ✔️ 再额外存一份 OLD_V3.5.2_RECOVERY.bin —— 这是经过速捷校验、带回滚引导头的“安全版”
• 为什么需要第三份？
  因为原厂固件包里的“回滚功能”，往往藏在某个未公开分区里，或依赖特定Bootloader版本。而我们的 RECOVERY 版，是提前烧好引导+预置回滚指令的“一键复活装”，插卡即用，无需串口、不看运气。
• 速捷冷知识：

  曾有客户升级失败，按原厂教程尝试回滚，结果发现教程对应的是V3.8固件，而他用的是V3.5——差的那0.3个版本，刚好移除了回滚入口。最后靠我们的 RECOVERY 包，5分钟满血复活。

⚙️ 规范断电操作流程：拔电源不是关电脑，是给心脏做电击

• 正确姿势（请默念三遍）：

  “先停HMI服务 → 再断PLC通信 → 最后关24V总闸”

• 错误示范集锦（速捷监控录像精选）：
  ❌ 车间阿姨顺手拔掉HMI电源线（当时正在写入配方）→ 文件系统损坏
  ❌ 夜班电工合闸时电压骤升至28V → 主控板晶振集体“跳崖”
  ❌ 设备待机中直接断UPS → SSD缓存未刷入，参数永久丢失
• 速捷落地建议：
  • 在配电柜旁贴一张《断电三步贴纸》（黄底黑字，带图示），内容极简：

    ① HMI界面点【系统】→【安全关机】
    ② 查看PLC通信灯是否熄灭
    ③ 关24V空开（红按钮，别按错隔壁的）

  • ✅ 速捷提供定制化《断电操作铭牌》，铝板蚀刻，防油防水，支持LOGO定制（不卖，纯服务配套——需要？微信搜【速捷工控】发“断电铭牌”）。

---

3.2 应急恢复实操指南：当它真的倒了，你就是它的“黄金四分钟”

别慌。这不是考试，是实操。以下步骤，我们已在比亚迪电池产线、恒安纸业包装车间、中国烟草卷包机组现场，带教过217位工程师——平均上手时间：23分钟。

💡核心原则：不盲目重刷、不反复断电、不赌运气。先抢日志，再定方案。

📡 通过串口调试进入恢复模式：和它“说上话”，比什么都重要

• 工具准备：
  • USB-TTL转换器（CH340芯片，兼容性最好）
  • 串口助手（推荐：XCOM / Serial Port Utility）
  • 一根杜邦线（用于短接某些型号的“恢复引脚”，如维控HMC系列需短接JP1的1-2脚）
• 通用进入法（90%国产HMI适用）：
  1. 断电，接好串口线（TX/RX/GND别接反！）；
  2. 打开串口助手，波特率设为 115200，数据位 8，停止位 1，无校验；
  3. 上电瞬间，狂按 Ctrl+C 或 Esc（部分品牌需按住 F1 同时上电）；
  4. 若看到 U-Boot> 或 RedBoot> 提示符 → 成功！你已拿到“系统后门钥匙”。
• 速捷避坑提醒：
  • 西门子MP系列：需专用USB-PPI电缆 + STEP 7 Micro/WIN；
  • 昆仑通态：多数型号支持网口恢复，串口仅作日志抓取；
  • ✅ 微信回复【恢复模式】，获取《20+品牌HMI强制进入恢复模式速查表》（含接线图、按键组合、失败自检清单）。

💾 使用专用烧录工具重刷固件：别拿Windows资源管理器当烧录器

• 为什么不能直接复制粘贴？
  因为HMI的存储分区 ≠ 普通U盘：
  • Bootloader区（只读，决定能不能开机）
  • Kernel区（操作系统内核）
  • Rootfs区（应用+界面）
  • Parameter区（用户参数，独立加密）
    → 用Windows拖文件进去？大概率只刷了Rootfs，Bootloader还在梦游。
• 速捷标准流程（以信捷XD5为例）：
  1. 用信捷HMI Downloader打开 RECOVERY_V4.0.0.bin；
  2. 选择【整机烧录】→ 勾选【强制擦除全部分区】→ 【校验写入】；
  3. 烧录完成，自动重启；
  4. 首次启动约90秒（初始化参数区），请耐心——它不是卡，是在“重装大脑”。
• 关键细节：
  • 烧录过程严禁断电/拔线；
  • 若中途报错，先查CF卡接触、再查镜像MD5值（我们提供每款镜像的校验码公示页）；
  • ✅ 速捷所有镜像均内置“烧录自检协议”，若检测到写入异常，会主动暂停并返回错误代码（如 ERR:0x2A = 分区表错位），比原厂更早报警。

🔄 替换备用存储单元的标准化步骤：快、准、不脏手

• 前提：你已按3.1节准备好了“备用CF卡”（工业级、预刷好RECOVERY镜像、贴好标签）。
• 标准动作（60秒内完成）：

  步骤	动作	时长
  ①	断电，打开HMI后盖，找到CF卡槽	≤10s
  ②	按压卡扣，垂直拔出故障卡（别晃！）	≤5s
  ③	取备用卡，对准缺口，听到“咔”声插入到底	≤5s
  ④	盖回后盖，上电，观察指示灯（POWER绿 → RUN绿 → 屏幕亮）	≤40s

• 速捷贴心设计：
  • 我们的备用卡统一采用蓝色工业卡套+激光刻字（机型+版本+日期），杜绝“拿错卡刷错机”；
  • 卡槽旁加贴荧光标签：“此处插卡，非此处插手”（真有老师傅想往里塞螺丝刀……）。

---

3.3 与厂商协同支持要点：远程不是甩锅，是“隔空搭把手”

有时候，你已经做到极致，但它还是不说话。这时，请记住：找速捷，不是认输，是切换更高阶的作战模式。

我们不玩“请您提供更多信息”的文字游戏，只收三样东西——收完，30分钟内给你诊断结论。

📋 日志提取方法：给它的“病历本”，请写清楚时间、症状、做过什么

• 必提三项：
  ✅ 串口全程日志（从上电第一行打印开始，到卡死/重启为止）
  ✅ CF卡目录结构截图（用读卡器连接电脑，显示隐藏文件）
  ✅ 故障现象短视频（15秒内：屏幕状态+指示灯+你按了什么键）
• 速捷加分项（非必须，但极大加速诊断）：
  ▪️ 用万用表拍下24V输入端实时电压（带数值）
  ▪️ CF卡SMART信息截图（CrystalDiskInfo软件可读）
  ▪️ PLC侧通信状态截图（如博途中的连接诊断）

🔍 错误代码解读：E01不是“Error 01”，是“Emergency 01号求救信号”

• 常见代码速查（速捷现场高频TOP5）：

  代码	品牌	真实含义	速捷建议动作
  E01	信捷/维控	CF卡无法识别（物理接触 or 文件系统损坏）	先擦金手指，再用chkdsk /f（仅限Windows格式卡）
  E17	昆仑通态	内存校验失败（DDR不稳定 or 主控板虚焊）	拍摄内存条焊点照片，我们判断是否需返厂
  ERR_BOOT	西门子MP	Bootloader损坏（非系统镜像问题）	需专用J-Link烧录，勿自行尝试
  CRC_FAIL	所有国产	镜像校验失败（下载中断 or 存储介质老化）	换新卡重刷，旧卡送检
  NO_PLC	步科/显控	PLC心跳超时（非HMI故障，是通信链路问题）	抓包分析Modbus TCP握手过程

• ✅ 微信回复【错误代码】，获取《全品牌HMI错误代码白皮书V2.3》（含237个代码释义、关联硬件点位、速捷处理时效承诺）。

🌐 远程诊断前的数据准备清单：让我们“看见”你的现场

我们远程支持不是看屏幕，是同步你的感官：
- ✅ 提前开启手机热点，将HMI接入同一局域网（确保能ping通）；
- ✅ 准备好USB-TTL线，插在HMI串口上，手机安装“Serial Bluetooth Terminal”APP（安卓）或“CoolTerm”（苹果），共享串口流；
- ✅ 打开HMI后盖（不拆主板），用手机环拍360°内部全景（重点：电源接线、CF卡位置、散热片状态）；
- ✅ 如果允许，我们可指导你用内窥镜探头伸入卡槽，实时查看接触状态（没错，我们连这个都备好了）。

🌟 最后一句真心话：
预防性维护，不是让你变成维修工，而是让你成为设备真正的主人——知道它何时渴、何时累、何时需要一句“我来帮你”。
而速捷工控，永远是你控制柜旁那个不用敲门、随时待命、带工具箱也带咖啡的伙伴。

（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
