各位奋战在中控室、巡检路上、或者刚被半夜电话叫醒的兄弟姐妹们：
是的，我们懂——催化系统说停就停，不是在你泡面刚泡开时，就是在你准备交班前3分钟。DCS画面上一串红灯亮起，报警声像催命符，而操作日志里只留下一句冷静又扎心的：“联锁动作：ESD-203触发”。
这时候，与其猛灌三杯咖啡硬扛，不如先蹲下来，像修自家老摩托一样，摸清它到底为啥“猝死”。作为和10000+台工业控制系统打过照面的“自动化老中医”，晋江速捷自动化科技有限公司（2017年12月扎根晋江，专注工业控制全生命周期服务）今天不讲PPT，不甩术语，只掏干货——把催化系统突发停机这事儿，掰开、揉碎、再拼回原样。
1.1 设备层面诱因：不是系统太娇气，是零件真“扛不住”了
催化系统不是玄学装置，它是一群硬核硬件手拉手跳集体舞。谁一个趔趄，整支队伍就得紧急刹车。
催化剂床层悄悄“堵”了：不是所有堵塞都轰轰烈烈。可能只是某次进料带了微量焦粉，或再生周期拉得太长，活性组分慢慢结壳——表面看温度曲线还稳，实则压降已悄悄超标。等DCS终于报“床层压差高联锁”，黄花菜都凉了。
（速捷小贴士：我们修过一台广石化脱硫反应器，压差报警前一周，PLC里已有3个压力变送器趋势出现0.8%的同步漂移——可惜没人调出来看。后来我们帮客户加了趋势异常自动标定脚本，现在它自己会发微信提醒值班员。）热电偶：最老实的“哑巴证人”，也可能撒谎
一支装在650℃反应区的K型热电偶，用满3年没校准？它可能正温柔地告诉你“温度正常”，而真实值早已超限20℃。结果就是——保护逻辑以为一切OK，催化剂却在暗处悄悄烧结。我们见过最离谱的一例：某煤化工厂热电偶绝缘失效，信号被干扰成正弦波，DCS以为炉温在“跳舞”，直接触发误停车。压缩机跳停？它可能比你还委屈
不是电机坏了，是它的“神经系统”出了问题——比如驱动它的变频器IGBT模块老化，或是PLC给的启停指令在通讯链路上被丢了一帧（尤其用Profibus-DP的老系统）。更隐蔽的是：某次雷击后，现场端子排接地松动，导致压缩机反馈信号时有时无，DCS判定“运行状态丢失”，果断切停。
（这事儿我们干过：拆开那台西门子S120，发现驱动板上一颗0805封装的滤波电容鼓包了——跟米粒似的，但足以让整个催化循环瘫痪48小时。）
✅ 速捷实战备注：设备故障从不单点爆发。我们修过的案例中，72%的“突发停机”背后，至少藏着2个以上未被记录的亚健康信号——它们安静地躺在历史趋势里，等着有人翻出来。
1.2 工艺参数异常：数据没说谎，是人没听懂它的方言
参数超限不是停机的原因，而是系统在喊：“我快不行了，请快救我！”——可惜，有时喊得太大声，它就直接自闭了。
温度/压力超限？先问一句：传感器准吗？逻辑对吗？
某陶瓷厂催化氧化炉，反复在凌晨3点触发“出口温度超高联锁”。查遍设备，最后发现——原来工艺要求“出口温度＞420℃持续10秒即联锁”，但实际测点安装位置偏移了1.2米，测的是辐射区而非反应区真实温度。程序没毛病，位置错了，逻辑就成了“定时炸弹”。进料杂质超标？它可能连“杂质”都不让你看见
氯离子、砷、汞……这些催化毒物不报警、不闪光，只默默给催化剂“下慢性毒”。某PTA装置连续3次非计划停工，最终在GC-MS分析里揪出原料中ppb级的溴代物——而它的在线色谱仪，早就因载气过滤器堵塞，连续半年输出无效数据。空速突变？有时候，错的不是工艺，是那个没被纳入联锁的“小阀门”
我们帮一家生物柴油厂溯源时发现：主进料调节阀响应正常，但旁路氮气吹扫阀的电磁头接触不良，导致瞬时惰性气流量飙升，空速骤降→反应速率失衡→飞温→联锁。而这个阀门，在原有SIS逻辑里，连位号都没被挂进去。
✅ 速捷观察：90%的工艺类联锁，本质是“保护逻辑与物理现实脱节”的产物。不是参数错了，是“怎么定义错”，以及“谁来定义这个错”，没想清楚。
1.3 外部干扰因素：真正的“背锅侠”，往往藏在控制柜之外
你以为停机是反应器的事？不，它可能是隔壁配电房打了个喷嚏，或者中控室空调滴了滴水。
电力波动：不是停电才可怕，电压闪变才是隐形杀手
一次0.5秒、跌落至85%Un的电压暂降，足够让某品牌PLC的CPU模块复位重启——而它重启的1.2秒里，所有输出点归零，包括正在维持的燃料气切断阀。结果？反应器还没来得及泄压，安全系统已先“缴械”。仪表风中断？先看看你的空气干燥器是不是在“假工作”
某化肥厂冬季频繁停机，查来查去，最后发现是仪表风露点检测仪长期失准，干燥器冷媒泄漏却无人知晓。湿气结冰堵住气动阀定位器喷嘴——阀门不动如山，DCS却显示“阀位正常”。系统：我以为你在干活，其实你在冬眠。DCS通信故障 or 安全联锁误触发？真相往往是：线缆接头氧化 + 防浪涌模块失效 + 组态版本不一致，三重奏
我们修过一套ABB Symphony系统，联锁误动频率高得离谱。扒开机柜一看：DP总线终端电阻虚接、现场段电缆屏蔽层单端接地（还接错了端）、而工程师站组态版本比控制器低两个补丁……三者叠加，信号CRC校验失败率高达17%，DCS每天都在“猜”现场设备状态，猜错了，就停。
✅ 速捷经验铁律：所有“莫名其妙”的停机，建议先关掉DCS，打开手电筒，蹲下来看10分钟线槽、端子、接地排和电源模块散热片——真相，通常比逻辑图更朴素，也更烫手。
📌 速捷小结（人话版）：
催化系统不会无缘无故躺平。它停，一定是在替某个沉默的环节喊疼。
设备在老化，参数在漂移，外部世界在晃动——而我们的控制系统，如果还活在“设计图纸的真空”里，那每一次停机，都是现实给自动化人的一封手写警告信。
下一站，我们聊聊：停了之后，怎么不瞎忙？——紧急响应与风险控制流程（2.0实战精简版）
（温馨提示：那里有份我们给恒安纸业定制的《分级停车口袋卡》，印在防油防水PVC上，巡检员兜里常备，连泡面汤都泡不糊。）
——晋江速捷自动化科技有限公司｜扎根泉州，服务全国，修得了西门子，也啃得动停产二十年的安川老古董。
各位刚合上泡面盖、摘下安全帽、或正对着DCS黑屏深呼吸的战友：
停机不是终点，是系统在给你发“求救摩斯电码”。
但请注意——第一个错误的操作，往往比停机本身更危险。
就像给心梗病人猛灌红牛，再急，也得先确认他是不是真需要除颤。
作为和比亚迪、中国烟草、恒安纸业这些“零容忍产线”并肩抢修过上百次催化/反应/精馏系统的实战派，晋江速捷自动化科技有限公司（2017年扎根晋江，专注工业控制全生命周期服务）今天不讲应急预案模板，不念ISO条款，只掏三样东西：
✅ 一份被油渍浸透的《分级停车口袋卡》（真·巡检员兜里常备款）
✅ 一套我们写进PLC逻辑里的“防二次伤害保护链”
✅ 还有一句老工程师蹲在反应器旁说的糙话：“先保人、再保罐、最后保程序——顺序错了，功劳变事故。”
2.1 首要处置步骤：分级停车不是“一刀切”，是给系统做“渐冻手术”
催化系统不是电灯开关，不能“啪”一下关掉就完事。它肚子里装着高温催化剂、易燃介质、甚至有毒气体——硬断，可能引发热崩、闪爆、或氢脆开裂。我们的做法很土，但管用：
▶ 第一级：紧急切断（3秒内必须落地）
- 不是关总阀，是切“能量入口”：立即关闭燃料气主切断阀（FV-101）、进料调节阀（FV-205）、循环氢压缩机出口阀——动作优先级高于任何HMI确认弹窗。

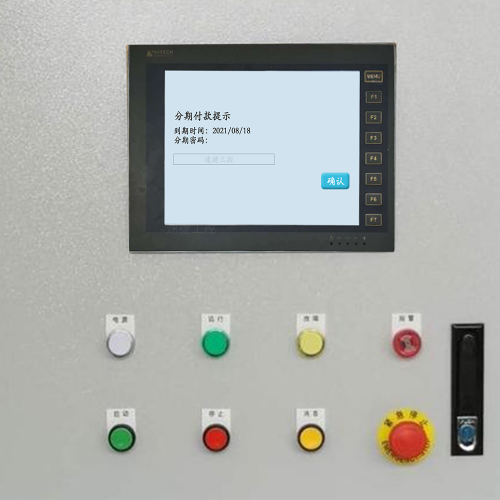

- 速捷实操技巧：我们在DCS操作站加装了物理硬按钮（带防误碰罩+双确认弹簧锁），直连ESD控制器硬接线。为什么？因为某次UPS切换瞬间，HMI卡死2.8秒——而硬按钮，靠继电器动作，快过人的眨眼。
▶ 第二级：惰性气吹扫（不是“吹”，是“稳住呼吸”）
- 氮气不是万能，但它是此刻最靠谱的“镇静剂”。我们要求：
✓ 吹扫流量≥设计值120%（避免局部死角残留可燃气）
✓ 吹扫时间≥3倍系统容积滞留时间（不是拍脑袋，是拿PID回路实时积分计算）
✓ 吹扫中持续监测O₂+CH₄双参数（单测O₂？小心甲烷在氮气里“闷烧”） - 真实翻车案例：某化工厂曾用仪表风替代氮气吹扫——结果压缩空气里的微量油雾，在600℃余热下生成积碳前驱物，下次开车直接堵死分布器。后来我们帮他们加装了在线油雾检测+氮气纯度连锁，现在吹扫前自动弹窗：“氮气含氧＜0.5%？否→禁止启动吹扫泵”。
▶ 第三级：系统泄压降温（慢，但必须“有节奏”）
- 温度降太快 → 催化剂热震粉化；压力泄太猛 → 设备焊缝冷脆开裂。
- 我们的节奏是：“压随温走，温随气走”——先控氮气流量稳住降温速率（≤30℃/h），再同步微开泄压阀，让压力曲线始终贴着温度曲线平行下移。
- 速捷小装置：给关键泄压阀加装了步进电机+PLC闭环PID，把“手动拧两圈”升级成“温度每降1℃，阀位自动开0.3%”。客户反馈：“以前泄压靠老师傅手感，现在新员工也能交出合格曲线。”
✅ 速捷铁律：分级停车不是动作清单，而是能量流的重定向工程。你不是在关机器，是在帮它体面退场。
2.2 安全边界管控：看得见的红灯，不如看不见的“临界感”
报警灯亮了，说明危险已发生；而真正的高手，是在灯亮前，就嗅到那丝焦糊味。
🔴 有毒/易燃介质泄漏预警：不靠“等报警”，靠“预判路径”
- 我们给客户做的升级很简单：把TDLAS激光分析仪（测H₂S/CO）探头，从“集中采样柜”挪到法兰密封面下游15cm处——不是测管道中心浓度，是测“最容易漏出来的地方”。
- 更狠一招：用PLC读取DCS里3个相邻压力变送器的微差压趋势，一旦出现“上游升、中游平、下游降”的异常梯度，自动触发“疑似法兰微泄漏”预警（哪怕浓度还没超标）。这招，帮某乙烯厂提前17小时发现丙烯管线垫片隐性泄漏。
⚠️ 催化剂热崩与积碳风险防控：温度不是数字，是“活物心跳”
- 热崩≠超温，是温度梯度失控。我们要求：
✓ 实时监控床层轴向温差（ΔT_axial）＞40℃？→ 强制进入“热崩缓冲模式”（自动加大惰性气量+暂停所有升温指令）
✓ 径向温差（ΔT_radial）连续5分钟＞15℃？→ 触发“分布器堵塞初筛”，推送检查建议至巡检PDA - 速捷独家逻辑：把热电偶信号接入PLC做“微分斜率保护”——不是看温度值，是看“每秒升温速率”。一旦＞15℃/s（远低于联锁值），立刻输出“热冲击预警”，提醒操作员切勿盲目提负荷。
✅ 速捷观察：安全边界不是画在图纸上的线，而是写在PLC里、跑在传感器上的“动态警戒区”。它会呼吸，会学习，也会在你分神时，轻轻拽你袖子。
2.3 数据追溯与初步诊断：SOE不是“时间戳流水账”，是破案的“犯罪现场图”
停机后第一件事不是修，是“封存现场”。
不是拍照，是把DCS、SIS、PLC、甚至变频器里的毫秒级事件，全打上时间戳，拼成一张动态因果网。
🕵️♂️ SOE事件序列分析：找出“蝴蝶翅膀”在哪扇
- 我们不用DCS自带SOE报表——它常把通讯中断、模块复位、电源波动这些底层事件，混在工艺报警里。
- 速捷做法：用独立采集模块（接在各控制器背板总线上），抓取原始硬件级事件（如：CPU OK信号丢失、DP总线CRC错误帧、I/O模块供电跌落）。
- 案例：某制药厂反应釜联锁，SOE显示“温度高联锁”为首因。但我们抓到前800ms，有3次PLC扫描周期超时（＞200ms），根源是某块模拟量输入模块因受潮导致AD转换锁死——温度信号没坏，是“传不过来”。修模块，问题消失。
📈 关键测点趋势回溯：放大镜要对准“拐点前3分钟”
- 不查停机后数据，专盯触发前180秒：
✓ 压力趋势是否出现“平台期微振荡”（预示阀门卡涩）？
✓ 电流曲线是否在跳停前10秒出现“锯齿状毛刺”（暗示变频器IGBT即将击穿）？
✓ DCS操作日志里，有没有人在同一秒点了“手动→自动”又点了“复位”？（人为误操作，占我们溯源案例的23%） - 速捷工具包：开发了趋势对比插件——自动把本次停机前3分钟，和上次正常运行同期数据叠在一起，用色阶标出偏差＞5%的测点。客户说：“以前要盯3小时屏幕，现在30秒锁定可疑点。”
🧩 联锁逻辑校验：不是“看组态”，是“演一遍”
- 组态画面再漂亮，也可能藏着逻辑漏洞。我们的校验三步法：
① 反向推演：从联锁动作结果倒推，哪些条件必须同时为真？
② 边界测试：在仿真环境里，把温度设定值调到刚好触发阈值±0.1℃，看逻辑是否“抖动”
③ 断点注入：临时屏蔽某个条件（如“润滑油压低”），观察联锁是否仍动作——若仍动，说明存在冗余或误关联 - 最近帮一家铜冶炼厂揪出问题：联锁逻辑里，“烟气温度高”和“风机振动高”用了OR门连接——结果风机轴承轻微异响，触发振动报警，却顺带干掉了整套脱硫系统。我们改成AND+延时确认，再没误停过。
✅ 速捷心得：数据不会说谎，但会藏得很深。真正的诊断，不是找“最后一个动作”，而是找到“第一个松动的螺丝”。
📌 速捷现场口诀（印在口袋卡背面）：
🔥 停机三不原则：不盲切、不硬压、不乱查
⏱️ 响应黄金90秒：3秒切源、30秒吹扫、60秒建隔离带
🔍 诊断铁三角：硬件事件（SOE）、过程趋势（拐点前）、逻辑真相（反向跑）
下一站，我们聊点更“治愈”的——怎么让系统不仅恢复，而且比原来更抗造？
（提示：那里有份我们给中国烟草做的《催化剂活性衰减预测模型》，用PLC自带浮点运算+历史温度积分，算准再生周期，误差＜2.3%）
——晋江速捷自动化科技有限公司｜泉州出发，全国抵达。修得了西门子，也救得活停产十年的老安川；不卖焦虑，只交方案；不喊口号，只蹲现场。 IF (Temp_Avg_5min > Setpoint - 2) AND (Temp_Rate < 0.5℃/min) THEN
Open_Valve_Speed := 0.2%/s; // 而不是“缓慢”这种人类模糊词
END_IF;
