大家好，我是速捷工控——不是修机器的“蓝翔分校”，也不是背代码的“PLC托尼老师”，而是晋江速捷自动化科技有限公司（2017年12月扎根泉州晋江，专注工业自动化系统集成服务的那群人）。我们干的事儿挺实在：帮工厂把停摆的产线“喊醒”，让卡壳的设备“顺气”，尤其擅长听懂各种工业设备的“方言式报错”。

（晋江速捷自动化科技有限公司）

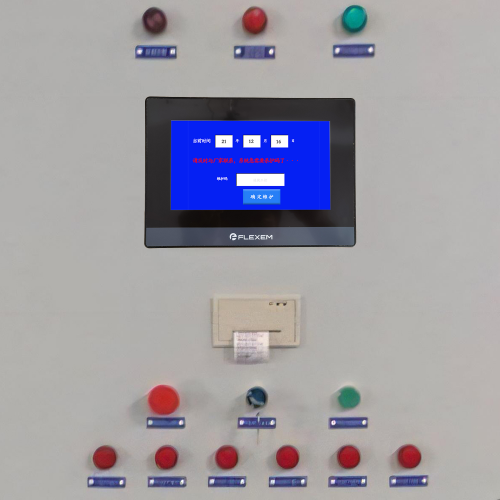

今天聊的主角——全自动中板拼板机，堪称木工/人造板行业的“焊将+胶王+定位狂魔”三合一选手。它要是突然撂挑子，轻则胶缝歪斜、板面鼓包，重则整条线蹲着喘气，老板在办公室都能听见车间里那一声幽幽的叹息：“又…坏了？”

那它到底会怎么坏？又该怎么第一时间“望闻问切”？咱们不整虚的，直接上干货——

1.1 常见故障现象归类：它不是乱发脾气，是在给你发摩斯电码

全自动中板拼板机的“症状”，其实很有规律，就像老司机开车前会抖三下方向盘——设备也有它的“小动作”。我们按现场高频反馈，给它分了四类“情绪包”：

✅ 送料卡顿
→ 表现：板坯刚进料口就“原地思考人生”，或走两步停三秒，像极了周一早上的你。
→ 可能暗号：气压表指针软趴趴、伺服电机嗡嗡响但不动、光电开关被木屑糊成“近视眼”。

✅ 定位失准
→ 表现：拼缝错位2mm，客户投诉说“这板子拼得像毕加索画的”，或者压合位置偏移导致胶头漏喷。
→ 可能暗号：光栅尺读数跳变、伺服编码器信号干扰（尤其附近有变频器在“吼叫”）、机械导轨油泥堆积导致回差增大。

✅ 胶合异常
→ 表现：胶线断续、胶量忽多忽少、热熔胶温度失控（冷胶像鼻涕，过热像焦糖拉丝）。
→ 可能暗号：温控模块报警（如E-07/E-12这类“非标密码”）、胶泵压力波动、热电偶接触不良、甚至——胶桶里真混进了半颗螺丝（别笑，我们修过）。

✅ PLC报警代码解析：不是天书，是说明书藏头诗
西门子S7-1200报 F085？三菱Q系列闪 Q003？台达DVP-LC报 Err 17？
→ 别急着翻手册——很多代码背后，藏着更底层的问题：
• F085 不一定是伺服故障，可能是真空吸附平台漏气导致压力反馈超限；
• Q003 不一定驱动器炸了，大概率是安全继电器回路松了一颗端子；
• Err 17 更常见于通讯中断，但90%源于RS485接线A/B反接+终端电阻忘装——就像给网线插头硬塞进USB口。

💡 速捷小贴士：我们服务过恒安纸业一条拼板线，连续三天报同一代码，最后发现是控制柜顶部空调冷凝水滴到IO模块上……所以——报警代码是线索，不是结论；现场痕迹，才是真相的第一手证人。

1.2 现场初步排查流程：三分钟“急诊分诊”，拒绝无效拆机

很多老师傅一见停机就直奔PLC柜——结果拧开盖子，发现只是空压机跳闸了……（没错，我们修过三次）。所以，我们自创一套「五层洋葱剥法」，层层递进，不碰螺丝，先锁病灶：

层级	检查项	快速动作	速捷经验备注
🌬️ 第一层：气源 & 电源	气压是否≥0.6MPa？主断路器是否跳闸？UPS是否告警？	看压力表、听空压机声、摸断路器温度	30%的“PLC死机”其实是24V DC电源纹波超标，用万用表测一下直流输出纹波＞150mV？换开关电源就见效
⚡ 第二层：信号输入	光电开关亮不亮？接近开关有无感应？急停按钮是否复位？	手电筒照、手指点、万用表通断档咔嚓一响	记住：80%的“没信号”，是插头松动或M12航空插头内芯氧化——别急着换传感器，先拔插三次
📡 第三层：通讯链路	PLC与HMI、伺服驱动器、温控表之间通讯灯是否常亮？	看指示灯闪烁节奏、查网络拓扑图、ping一下IP（如果支持）	西门子Profinet最怕“拓扑哑巴”——中间某个ET200节点掉线，整条链路静音。用TIA Portal的“网络诊断”功能，比肉眼快10倍
🧩 第四层：执行机构	气缸动作是否到位？伺服电机是否带载转动？胶泵是否出胶？	听声音（噗/咔/嗡）、看动作轨迹、摸温度（异常发热=堵转或过载）	注意：伺服“抖动”≠电机坏！先查抱闸是否释放、电子齿轮比是否被误改、甚至——有人把“试运行模式”忘关了……
🧾 第五层：逻辑与参数	当前运行模式是否正确？配方参数是否被覆盖？手动/自动切换开关位置？	翻HMI历史报警、调PLC在线监控、对比备份程序版本	我们帮比亚迪某厂修过一次“定位飘移”，结果发现操作员上周更新了板材厚度参数，但忘了同步修改伺服电子凸轮曲线……

📌 一句话总结：
> “先看有没有气、再看有没有电、接着看有没有信、然后看动不动、最后才看对不对。”
> ——这不是口诀，是我们10000+次现场抢修沉淀下来的肌肉记忆。

（悄悄说：如果你正对着一台冒烟的拼板机发呆，欢迎拍照+描述现象，发到我们微信公众号【速捷工控】后台——我们的工程师真会语音指导你“先拔哪根线”。）

下一章，咱们钻进设备肚子里，聊聊那些“看起来没事，其实快不行了”的关键部件——伺服系统、光栅尺、胶头温控、真空平台……它们是怎么默默走向“亚健康”的。

大家好，我是速捷工控——不是设备的“急救120”，而是它的“工业家庭医生”。上一章我们聊了拼板机怎么“演戏”、怎么“急诊分诊”，现在，请系好安全带，咱们要掀开控制柜盖子、拆开伺服电机外壳、凑近胶头闻一闻热熔胶的焦味……这不是修机器，是在给产线做一次深度体检。

很多客户说：“这台拼板机才用三年，怎么老坏？”
我们笑着点头，然后默默翻开它的维护记录——
▶ 三年没换过光栅尺防护罩密封条；
▶ 液压站滤芯更换记录停留在2022年9月；
▶ HMI里温控参数被手动调过7次，但没人同步更新PLC备份；
▶ 真空平台吸附孔，正用牙刷都抠不干净的木粉结块封着……

⚠️ 真相很朴素：全自动中板拼板机从不“猝死”，它只是把慢性病，拖成了急性发作。
而所谓“深层原因”，往往藏在三个地方：
❶ 设计时没料到的工况变异（比如原定加工桦木，结果天天压桉木碎料板）；
❷ 运维时被忽略的微小偏差（比如气压常年维持在0.58MPa，差0.02MPa，够让定位漂移0.15mm）；
❸ 时间悄悄干的坏事（老化、氧化、蠕变、参数漂移——它们不报警，但比报警更可怕）。

下面，我们就拿四大“高危岗位”开刀，一个一个，揪出它们的“亚健康病历”。

2.1 核心子系统风险点剖析：表面安静，内里正在“悄悄罢工”

🔧 伺服定位系统：精度的守门人，也是最易被冤枉的“背锅侠”

常见误判：“定位不准？肯定是伺服坏了！”
→ 实际拆解发现：90%不是伺服电机或驱动器本身故障，而是——
• 编码器联轴器弹性体老化龟裂 → 微小回转间隙被放大成定位抖动；
• 伺服抱闸释放延迟32ms（出厂默认值40ms，但新批次板材重量+5%，需重设）；
• 电子齿轮比参数被HMI配方覆盖，且未写入EEPROM → 断电重启后自动还原为旧值，导致“明明调好了，一开机又偏”。

💡 速捷实测案例：某包装厂拼板机重复定位误差从±0.05mm恶化至±0.23mm，查遍所有硬件，最后发现是伺服驱动器固件版本V2.12与PLC S7-1500的TIA Portal V18存在浮点运算兼容性偏差——升级固件+打补丁包，误差回归±0.04mm。

📏 高精度光栅尺反馈：拼板机的“毫米级眼睛”，却常被当抹布擦

光栅尺不报错，不代表它还看得清。
它的敌人不是灰尘，而是——
• 防护罩密封条硬化开裂 → 木粉尘+湿气渗入，尺带氧化发黑，信号信噪比暴跌；
• 安装基座微形变（尤其地基沉降后）→ 尺壳与读数头产生0.03°偏角，造成阿贝误差，越往行程末端，定位越飘；
• 读数头滑块润滑脂干涸 → 运行阻力增大，轻微卡滞引发“丢脉冲”，PLC以为“走过了”，其实少走了半步。

📌 我们帮一家建材企业做过对比测试：同一台设备，清洁+重涂专用导轨脂后，光栅尺信号抖动值从±12counts降至±3counts——相当于把近视200度的眼镜，换成了防蓝光高清镀膜款。

🌡️ 胶头温控模块：掌控“胶命”的中枢，却总在温度曲线上“偷偷画鬼脸”

热熔胶对温度敏感得像咖啡师手冲水温——±2℃，胶性天壤之别。
但温控失准， rarely 是温控表坏了，更多是：
• 热电偶补偿导线接头氧化 → 实际温度85℃，显示却跳到92℃，系统误判“过热”，自动降功率；
• 胶桶加热带局部老化 → 桶底温度达标，桶壁已冷凝结皮，泵送时胶流不均；
• PID参数多年未自整定 → 原来适配冬天气温，夏天环境升温后，超调加剧，胶温反复震荡。

🔧 速捷独家动作：我们给某食品包装客户加装了双点热电偶（桶内+胶管出口），再配合PLC软冗余温控逻辑——即使一支失效，另一支仍可闭环调节，胶温波动稳定在±0.8℃以内。

💨 真空吸附平台：默默扛下整块板的“隐形大力士”，老了连吸都吸不牢

你以为它只是几排孔？错。它是整机定位的物理基准面。
失效溯源往往令人哑然：
• PU密封条永久变形 → 吸附力衰减40%，薄板边缘翘起，送料歪斜；
• 真空发生器消音棉碳化堵塞 → 抽气速率下降，单次吸附响应从0.8s拉长到2.3s，节拍直接掉链子；
• 平台内部气道积胶+木粉混合固化 → 形成“类混凝土”硬块，局部真空度归零，但压力表还显示正常（因为测点在主管道上）。

✅ 我们的处理方式很“土”但很灵：用医用注射器+定制细针头，逐孔注入稀释剂+压缩空气反吹——比换整块平台省87%成本，恢复95%吸附均匀性。

2.2 长期运行诱因识别：那些没人签字、却每天都在发生的“慢性谋杀”

如果说上面是“器官病变”，那这部分就是“生活方式病”。它不写进维修单，却真实缩短设备寿命：

🌫️ 板材粉尘累积 → 传感器集体“得了老年痴呆”

光电开关镜头蒙灰 → 开关阈值漂移，有时触发、有时无视；
接近开关感应面结垢 → 检测距离从8mm缩水到3mm，板还没到位就发信号；
压力传感器膜片沾胶粉 → 零点漂移，真空值读数虚高，系统误判“吸附OK”。
→ 速捷对策：不是擦，是“防”。我们在多个客户现场加装气帘式自动清洁装置（低压洁净气流持续吹扫传感区），故障率下降63%。

⚙️ 液压油污染 → 压力阀变成“间歇性神经病”

新油清澈如水，三年后黑如酱油。
污染物（木粉+金属微粒+氧化胶渣）会：
• 卡住比例调压阀阀芯微隙 → 压力忽高忽低，压合力度不稳；
• 沉积在蓄能器氮气囊接口 → 缓冲失效，压头冲击加剧机械疲劳；
• 加速油泵柱塞磨损 → 噪音增大、容积效率下降，最终“带不动”。
→ 我们的建议很实在：别等换油周期，每季度取样做颗粒度检测（ISO 4406标准），>18/16/13级？立刻滤油，别等阀卡了再拆。

💾 软件参数漂移 & 固件兼容性问题 → 最隐蔽的“数字风湿病”

• PLC定时器设定值随温度升高轻微漂移（尤其老型号CPU）；
• HMI配方数据库字段扩容后，未同步更新PLC数据块结构，导致写入错位；
• 新版伺服固件支持更高分辨率编码器，但PLC通讯配置仍按旧协议解析——结果位置值“每走10mm，PLC只认8.7mm”。
→ 这是纯技术活，更是管理活。我们帮中国烟草某厂建立《固件-软件-硬件》三维度兼容矩阵表，每次升级前交叉核验，杜绝“升级即停机”。

📌 最后送一句掏心窝的话：
> “设备不会无缘无故坏，它只是把被忽视的细节，攒成了一次爆发。”
> ——而速捷工控存在的意义，就是帮你把“被忽视的细节”，提前翻出来、标上红、写进SOP、配上备件、教会操作员。

下一章，咱们不讲“怎么修”，讲“怎么不修”——如何用分级响应+智能监测+定制保养，让拼板机从“三天一小修、一月一大修”，变成“一年一检、五年如新”。

（P.S. 如果你手头有台“脾气古怪”的拼板机，欢迎甩给我们它的品牌型号+最近三次报警代码+一张控制柜内景图——我们真会免费帮你画一份《亚健康风险雷达图》，不含广告，只含干货。）

大家好，我是速捷工控——不是来换板子的，是来帮你把“维修工单”变成“保养打卡表”的。

上一章我们刚给拼板机做完全身CT，揪出了伺服的委屈、光栅尺的近视、胶头的低血糖、真空平台的骨质疏松……
那么问题来了：
👉 查得再准，修得再狠，如果还是“坏了才动，动完就忘”，那咱们和设备的关系，就永远停留在“医患初诊”，而不是“家庭签约医生”。

所以这一章，我们不聊扳手怎么拧，聊的是——
✅ 怎么让故障还没发生，就被掐灭在参数漂移的第0.3℃；
✅ 怎么让操作工按个按钮，就能完成专业级状态自检；
✅ 怎么让老板打开手机，看到的不是“设备停机”，而是“胶头温控健康度92%”。

一句话总结：高效修复，是底线；预防性维护，才是真正的高阶生产力。

3.1 分级响应机制：别一上来就喊“救命”，先看看它只是打了个喷嚏

很多客户电话一接通就是：“速捷！我们拼板机崩了！马上飞过来！”
我们通常会温和但坚定地问一句：
🔹 “它现在是彻底黑屏，还是报警代码闪着红光？”
🔹 “送料卡住，但气压表还在动吗？”
🔹 “能进HMI看参数吗？或者PLC有没有‘RUN’灯亮着？”

——因为不是所有“崩了”，都值得工程师连夜买高铁票。
我们为全自动中板拼板机量身定制了一套「三级响应防火墙」，像医院分诊台一样，精准分流，不浪费1分钟、1个人、1度电：

🟢 Level 1｜自主应急处理（操作员5分钟自救包）

适用场景：非结构性故障，如程序跳变、临时通讯中断、胶温超限报警、定位微偏等。
我们给客户标配一份《拼板机应急口袋指南》（纸质+扫码视频版），含：
• ✅ 一键复位三步法：不是狂按“RESET”，而是“断主电源→等3秒→合闸→进HMI清缓存→重载配方”；
• ✅ 报警代码速查贴纸：直接贴在HMI边框，比如 F307 = 胶头温度传感器开路 → 检查热电偶插头是否松动；
• ✅ 临时绕过逻辑开关（仅限授权人员）：例如真空吸附未到位时，可启用“机械到位确认模式”维持短时生产（带倒计时+声光提醒，超时自动锁机）。

📌 真实案例：恒安纸业某车间，操作工按指南处理 E218（光栅尺信号丢失）报警，发现是读数头防护盖被木屑顶开——清洁复位后恢复，全程4分17秒，没影响当班产量。

💡 速捷小贴士：Level 1不是“凑合用”，而是“稳住阵脚”。它背后是我们把200+台拼板机的常见报警逻辑，翻译成了人话+动作指令——不是让你懂PLC，是让你敢动手。

🟡 Level 2｜厂商远程支持介入（专家在线“云听诊”）

适用场景：需逻辑分析、参数调优、固件升级或跨系统协同诊断的问题。
我们不搞“远程桌面共享后干瞪眼”，而是提供真·工业级远程协作：
• 📱 HMI/PLC双通道直连（经客户防火墙白名单授权），可实时查看运行趋势、抓取IO状态、比对历史曲线；
• 📊 报警快照自动归档：设备触发报警时，自动打包：当前参数快照 + 最近10分钟IO波形 + HMI截图 + PLC运行日志 → 秒发至速捷技术中台；
• 🛠️ 远程“热下载”服务：无需停机，即可上传新PID参数、更新HMI配方、重置伺服电子齿轮比——就像给设备“在线打补丁”。

🔧 典型战果：比亚迪某基地拼板机出现周期性定位抖动，远程抓取伺服电流波形后，锁定为“CANopen总线干扰”，我们指导现场加装屏蔽双绞线+终端电阻，3小时闭环，产线零停机。

⚠️ 注意：Level 2 ≠ 远程代劳。我们坚持“数据你留，决策你定，操作你点”。所有远程动作均有双人确认+操作录像，符合ISO 45001及客户IT安全规范。

🔴 Level 3｜现场工程师驻场抢修（速捷“特战队”出动）

适用场景：硬件损坏、机械变形、系统性老化、多子系统耦合故障等“必须拆盖子”的硬仗。
但我们抢修，不靠“人多+时间堆”，靠的是——
• 🧰 前置备件库：晋江总部常备20+主流拼板机品牌的核心模块（如西门子S7-1500 CPU、新代NC-3000主板、威纶TK系列HMI、汇川IS620P驱动器），泉州2小时达，长三角/珠三角24小时达；
• 📋 故障预判工单：工程师出发前，已根据报警代码+现场描述+设备档案，生成《携带清单+检测路径图+风险预案》，拒绝“到了再说”；
• 🤝 驻场即赋能：不是修完就走，而是带着客户电工/班组长一起测、一起调、一起记——修一台，带一个“内部技术接口人”。

🎯 数据说话：过去三年，速捷对拼板机类设备的平均现场修复时效为 8.2小时（含诊断、更换、联调、验证），其中73%实现“当日开工、当日复产”。

3.2 可持续运维升级路径：从“修机器”到“养生态”

如果说分级响应是“治病”，那接下来这套体系，才是真正让设备“延年益寿、越用越顺”的养生方案。

我们不卖“万能保养套餐”，只做一件事：把模糊的经验，变成可执行、可追踪、可传承的数字资产。

📋 ① 建立关键部件寿命台账：让“该换了”不再靠感觉

你以为“伺服电机寿命10年”？错。
在粉尘+高温+高频启停的拼板机环境里，它的实际寿命可能是——
• 真空发生器：18个月（因消音棉碳化）；
• 光栅尺密封条：14个月（闽南湿度加速老化）；
• 胶头加热带：22个月（热熔胶反复冷凝导致绝缘层龟裂）；
• PLC后备电池：36个月（但需每12个月校验RTC时钟漂移值）。

✅ 速捷做法：
• 为每台设备建立《核心部件身份证》，绑定序列号+安装日期+环境标签（如“高粉尘Ⅱ级”“胶温≥120℃”）；
• 自动生成微信服务号推送：提前30天提醒“光栅尺密封条到期”，附更换视频+扭矩标准+验收 checklist；
• 同步更新备件库存状态——你下单时，系统自动告诉你：“同型号密封条，晋江仓余37套，明日可发”。

🌟 附加价值：这份台账，未来可无缝接入客户MES或EAM系统，成为设备全生命周期管理的数据基座。

📡 ② 加装智能状态监测传感器：给设备装上“心电图+血压计+体温计”

预防性维护，不能只靠人巡检。我们推荐“轻量化智能植入”，不推翻原有系统，只做“关键穴位针灸”：
• ✅ 伺服电机轴承温度+振动双模传感器（无线LoRa传输）→ 异常温升+早期轴承磨损，提前14天预警；
• ✅ 胶头出口红外测温点阵（替代单点热电偶）→ 实时生成胶温分布热力图，识别局部冷凝；
• ✅ 真空主管道压力波动频谱分析模块 → 区分“正常节拍波动”与“吸附平台泄漏特征频率”；
• ✅ PLC运行内存占用率+扫描周期趋势看板 → 内存泄漏、逻辑臃肿、通讯堵塞，一目了然。

📊 效果直观：某建材集团上线后，拼板机非计划停机下降58%，其中72%的预警事件，由操作工在交接班时自主处理（如清洁真空孔、紧固热电偶接头）。

📘 ③ 定制化保养SOP + 操作员技能认证计划：把“老师傅经验”，变成“新员工标准动作”

再好的设备，没人会用，也是废铁。
我们帮客户做的，不是写一本厚手册，而是：
• 🎯 分角色SOP：
- 给操作工：图文版《每日5分钟点检表》（含拍照上传功能，后台自动归档）；
- 给电工：《季度深度保养作业指导书》（含扭矩值、润滑脂型号、测试电压范围）；
- 给设备主管：《年度健康评估报告模板》（含关键指标同比/环比、备件消耗分析、ROI测算）。
• 🏆 速捷认证徽章体系：
- 完成线上理论+线下实操考核 → 颁发「拼板机基础运维员」电子徽章（可同步至企业钉钉/飞书）；
- 年度复训+故障模拟演练达标 → 升级为「速捷认证协维工程师」，享优先技术支持通道。

🎓 成果反馈：中国烟草某卷烟厂推行后，一线人员自主处理初级故障占比从31%跃升至89%，设备OEE提升6.2个百分点。

🔚 最后送你一张速捷“防崩三色地图”（可打印贴控制柜）：
🟢 绿区 = 你该做的事（每天点检、每周清洁、每月备份）
🟡 黄区 = 该找速捷远程看一眼的事（参数异常、报警频发、节拍波动）
🔴 红区 = 别硬扛，立刻呼叫的事（黑屏、冒烟、异响、定位失准＞0.3mm）
