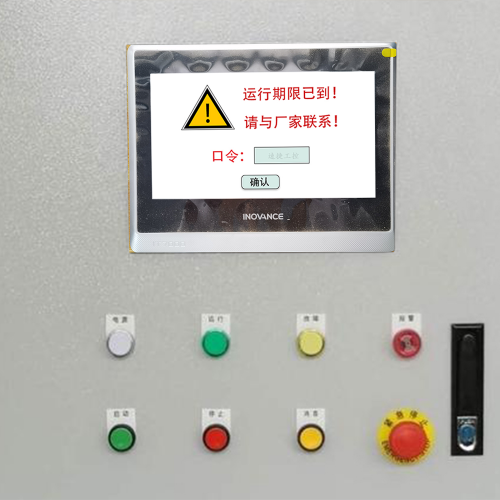

复卷机系统被锁

admin 2026年07月15日 05:37:29 33 0

各位复卷机老司机、产线守夜人、凌晨三点还在车间蹲PLC的兄弟姐妹们——
先深呼吸，把扳手放下，别一上来就抄起螺丝刀往HMI上怼。
复卷机突然“锁死”，不是它叛逆，而是它正用最沉默的方式，给你发一条带感叹号的SOS短信 🚨（只是没配语音播报）。

（晋江速捷自动化科技有限公司）

我们晋江速捷自动化科技有限公司（成立于2017年12月，扎根福建晋江，服务全国20+工业领域，比亚迪、中国烟草、恒安纸业都跟我们“锁”过不止一次……咳，是“解”过不止一次），常年和各类复卷机“谈心”，总结出一套不靠玄学、只靠逻辑的故障归因法。下面这三类“锁”，95%的停机事故都逃不出它们的手掌心👇

1.1 机械锁定：刹车太敬业，张力辊太倔，限位开关太较真

你以为是PLC在耍脾气？有时候，是机械部件在演《钢铁侠·硬核版》——
- 刹车装置：气动/电磁刹车片老化、油污堆积、弹簧疲劳，一通电就“抱死”不放，比前任还记仇；
- 张力辊卡滞：轴承缺油、异物嵌入、轴套偏磨，转着转着就“咔”一声，像老式收音机换台失败；
- 轴向限位触发：导辊跑偏、气缸行程超限、机械挡块松动，限位开关天天被“误触”，久而久之直接拉闸——不是它小题大做，是你没给它定期校准。

💡 速捷小贴士：摸一摸刹车气缸有没有漏气声，转一转张力辊听有没有“沙沙”异响，再瞅一眼限位开关的安装螺丝是不是在“自由摇摆”。机械问题，往往一听、一摸、一看，就露馅。

1.2 电气/控制系统锁定：安全继电器在值班，急停链在传话，PLC在默默写“故障日记”

复卷机的安全逻辑，比小区物业还严谨——层层把关，环环相扣。一旦某处“信号掉链子”，整条线立刻进入“保护性冬眠”。

安全继电器动作：这不是坏，是它在尽责！比如安全门微动开关接触不良、光幕被纸灰糊住、双手按钮不同步，安全继电器秒判“危险”，直接切断使能回路；
急停链激活：一个急停按钮没复位、一根急停线虚接、甚至某个中间继电器触点氧化，整条链就断了——它不挑人，只认通断；
PLC故障保护：程序跑飞、看门狗超时、I/O模块通讯中断、甚至只是某个模拟量输入值离谱（比如张力反馈突变到-999N），PLC会果断触发“Safe Stop”或“Stop Category 0”，宁可停，也不冒进。

⚠️ 注意：很多现场师傅看到PLC红灯亮，第一反应是“换CPU”。但真相往往是——查查DI模块端子是否松动，看看编码器线屏蔽层有没有接地不良，或者翻翻PLC的诊断缓冲区（对，它真写了日记，就在TIA Portal或GX Works里躺着）。

1.3 软件与人机交互锁定：密码忘了、参数错了、HMI“失联”了

这类锁，最让人想砸屏——因为看起来啥都没坏，就是“不听使唤”。

权限缺失：操作员账号没开“复位权限”，点“解除锁定”按钮像在点空气；工程师密码过期，连参数界面都打不开，仿佛系统在说：“你谁啊？有工牌吗？”
参数校验失败：比如更换了新张力传感器，但没更新标定系数；或修改了卷径计算公式，却忘了同步HMI与PLC里的单位制（mm vs inch，后果堪比航天器导航错位）；
HMI通信中断：网线水晶头氧化、交换机端口异常、IP地址冲突、甚至只是HMI固件版本和PLC不兼容……结果就是：画面黑着、按钮灰着、报警写着“PLC无响应”，而PLC其实正一边运行一边纳闷：“我明明在线，你咋不理我？”

🔧 实测经验：90%的HMI类锁定，重启HMI+检查网线+核对IP三连击，能解决80%；剩下20%，大概率是——你上次改完程序没下载，或者备份文件压根没覆盖原工程 😅

📌 最后送一句掏心窝的话：
复卷机不是“被锁”，是“被保护”。每一次锁定，都是系统在替你挡住一次可能的断带、爆辊、飞料甚至人身风险。
所以别骂它，先读懂它——就像速捷技术团队常说的：“故障不是敌人，是没被翻译好的说明书。”

下一站，咱们聊聊👉 应急响应与安全解锁流程——不是教你怎么“暴力破锁”，而是带你优雅地，把它请回工作岗位。

（温馨提示：所有解锁操作，请严格遵循LOTO规程。速捷从不推荐“带电捅线”，我们只提供思路，不兜售风险。）

——晋江速捷自动化科技有限公司｜专注工业自动化系统集成与全生命周期技术服务｜已陪10000+客户把“锁”变成“解锁故事”

各位正在复卷机旁深呼吸、数着停机损失每分钟三位数的朋友们——
别急着找梯子去够安全继电器，也别手抖点开PLC编程软件准备“硬核改逻辑”。
复卷机被锁，不是系统叛逃，是它在等你——用对的方式，把它从“保护态”温柔请回“运行态”。

我们晋江速捷自动化科技有限公司（2017年扎根晋江，服务过比亚迪的产线、中国烟草的卷包车间、恒安纸业的高速复卷机组……说“解过锁”，其实是“陪系统重拾信心”）干了7年现场，见过太多“一通猛操作后，锁没解开，倒把安全模块烧了”的悲壮案例。所以这一章，不讲玄学，只列实操；不教捷径，只给路径——
安全是底线，逻辑是地图，效率是结果。三者缺一不可。

2.1 安全优先原则：断电不是怂，是职业素养的起手式

🚫 错误示范：“先按HMI上的‘复位’试试？”
✅ 正确姿势：“先挂牌、再上锁、最后验电——像考驾照科目二一样，一步都不能跳。”

断电确认 ≠ 拔插头
不是关掉主电源开关就完事。得确认：
▪️ 主断路器已分闸并挂“禁止合闸”警示牌；
▪️ 变频器直流母线电压已泄放（用万用表测+/-端，＜36V才算真安全）；
▪️ 气源已切断并排空储气罐压力（防止张力辊意外释放伤人）。
能量隔离（LOTO）不是走流程，是保命清单
复卷机的能量源不止电——还有气、液压、机械势能（比如高位卷轴）、甚至残留张力（松开刹车前，卷材可能像弹簧一样弹射）。
我们速捷现场工程师的标配工具包里，永远有：
▪️ 一把多色LOTO锁（红锁管电、黄锁管气、蓝锁管液压）；
▪️ 一份带图示的《本机能量点识别卡》（贴在电柜门内侧，连新来的实习生都能照图操作）；
▪️ 一支记号笔——在每个已隔离点打✔️并签名，不是仪式感，是责任闭环。
危险源识别：比报警代码更早说话的是“感觉”
在动手前，花30秒环视：
▪️ 卷材是否处于高张力状态？（摸一摸导辊轴承座，微热正常，烫手危险）
▪️ 刹车气缸活塞杆是否完全缩回？（没缩回=随时可能抱死）
▪️ 安全光幕区域有没有被纸屑/胶带遮挡？（别让系统误判“有人闯入”）
▪️ 急停按钮有没有被误压或卡滞？（轻轻按压再弹起，听“咔哒”声是否清脆）

💡 速捷冷知识：我们服务过的某造纸厂，曾因忽略“卷材自重下滑势能”，在未固定卷轴的情况下解锁张力系统，导致整卷纸轰然滚落——所幸无人受伤，但那台复卷机此后加装了双冗余机械止动销。安全不是成本，是所有效率的前提。

2.2 分级解锁操作：像拆乐高一样，一层层还原系统信任

别幻想“一键解锁”——工业控制系统没有“Ctrl+Alt+Del”。它的解锁，是一场分阶段的信任重建：

▶️ 第一级：本地硬复位（物理层信任重启）

找到安全继电器模块（通常带黄色外壳+红色测试按钮），按下“Test/Reset”键，听清脆“咔嗒”声；
检查安全回路输入端子（如安全门开关、双手按钮、光幕信号线），用万用表通断档逐点验证——不是看灯亮，是测通断；
若安全继电器仍不吸合：别硬按！先查DC24V供电是否稳定（≥22V），再查中间继电器触点是否氧化——很多“假故障”，其实是24V电源纹波过大，让安全模块反复“心跳骤停”。

▶️ 第二级：PLC手动释放（逻辑层信任校准）

进入PLC编程环境（TIA Portal / GX Works / Codesys），打开“诊断缓冲区”，不读报警文字，先看时间戳——最新一条报错，才是真正的“案发现场”；
若报错指向“Safe Torque Off (STO) active”，说明驱动器使能被安全链切断，此时：
▪️ 先确认变频器/伺服驱动器的SAFE STOP输入信号已恢复（常闭触点闭合）；
▪️ 再在PLC程序中找到对应安全输出点（如Q0.0 → STO_EN），强制置1后观察驱动器状态字是否更新；
若PLC自身报“CPU STOP”，切忌直接“RUN”——先执行“Memory Reset”清除临时故障标志，再下载带安全机制的最小运行程序（速捷标准包含此应急程序，支持张力闭环旁路+单轴点动）。

▶️ 第三级：安全模块重初始化（协议层信任同步）

针对支持PROFINET/ETHERCAT的安全控制器（如PNOZmulti、Safety PLC），需执行固件同步+参数重载：
▪️ 用专用配置工具（如Pilz PASw, Rockwell Studio 5000 Safety）连接，检查安全任务版本是否与PLC匹配；
▪️ 若版本不一致，先备份旧参数，再导入经认证的配置文件——绝不允许“复制粘贴”安全逻辑；
▪️ 初始化后，必须执行“Safety Function Test”（如急停链响应时间测试、安全门开关延迟验证），数据达标才可签字放行。

🔧 速捷实战技巧：我们为多家客户定制了“三级解锁速查卡”，印在防水PVC板上，挂在电柜门内——左边画图示，右边列动作+验收标准，连夜班老师傅也能照着做，零误操作。

2.3 解锁后验证：不跑空车，不算解锁成功

很多人以为“PLC绿灯亮了、HMI不报警了”就万事大吉？
错。那是系统“睁开了眼”，还没“站稳了脚”。真正的解锁完成，必须通过三道实测关：

传感器状态检查（感官+仪器双重确认）
▪️ 张力传感器：用手轻拨测力辊，观察HMI实时值是否平滑变化（跳变＞±5%需重新标定）；
▪️ 编码器：点动电机，核对PLC中DINT型位置值是否线性递增（若出现“0→10000→0”类跳变，大概率A/B相接反或屏蔽失效）；
▪️ 温度探头：红外测温枪扫电机绕组、变频器散热片，对比HMI显示值误差≤3℃才算可信。
张力闭环测试（小步快跑，拒绝蛮干）
▪️ 设定极低张力值（如5N），启动慢速点动（＜5m/min），观察张力曲线是否收敛、无振荡；
▪️ 逐步提升至额定张力30%、50%，每次停留2分钟，监听减速箱、轴承有无新增异响；
▪️ 关键动作：突然停止主电机，检查张力反馈是否在0.5s内回落至安全阈值以下（验证制动响应）。
空载运行确认（最后一道“出厂质检”）
▪️ 全程手动模式运行1个完整卷径周期（从空芯→满卷→卸卷）；
▪️ 重点验证：纠偏机构是否随张力自动微调、卷取电机是否按预设S曲线启停、安全门开启时是否立即停机且无法远程启动；
▪️ 记录所有动作时序与响应时间，填入《解锁验证记录表》（速捷提供模板，含电子签名栏，符合ISO 13849-1合规要求）。

✅ 当这张表签完字，你才真正完成了——
不是“把机器打开了”，而是“把系统的安全信用，重新存进了你的操作账户”。

📌 最后一句掏心窝的提醒：
所有解锁动作，都该带着“它刚经历了一次保护性停机”的同理心。
它没坏，只是太认真；它没锁你，只是在等你用专业，换它一次安心重启。

下一站，咱们聊聊👉 预防性维护与智能防锁策略升级——
从“救火队员”，变成“防火队长”。毕竟，最好的解锁，是让它根本不需要被锁。

——晋江速捷自动化科技有限公司｜中国领先的工业自动化系统集成服务商｜专注PLC解密维修、触摸屏编程、数控系统解锁、非标设备开发｜已陪10000+客户把“停机危机”，变成“优化契机”

各位已经熟练掌握“怎么安全地把锁解开”的朋友——恭喜，你已从“应急侠”晋级为“系统翻译官”。
但真正的高手，从不等警报响了才掏万用表；
真正的靠谱，是让复卷机在张力还没飘、编码器还没糊、安全门还没卡涩之前，就悄悄给你发条微信：“嘿，我这儿有点小困，顺手帮我擦擦灰？”

没错——这一章，我们不聊“怎么开锁”，聊“怎么让锁，压根不想落下来”。
不是玄学，是数据+经验+一点点工业幽默感堆出来的防锁免疫力计划。
（温馨提示：读完本章，您车间的停机率可能不会立刻归零，但维修工的咖啡消耗量，大概率会下降30%。）

3.1 常见锁定点的周期性维护清单：不是“修坏了再换”，是“趁它还健康时，给它泡杯枸杞茶”

复卷机的“锁”，90%以上都来自几个“老熟人”——它们不闹大毛病，专挑半夜三点、订单加急、老板巡线前半小时，来一次精准卡顿。
速捷工程师的《复卷机防锁养生手册》（内部编号：SJ-2024-YANGSHENG-V2.3），把它们列成“可打卡、可拍照、可追责”的日常动作：

锁定诱因	推荐维护频次	操作要点（人话版）	速捷小贴士 🌟
制动器（气动/电磁）	每周1次	用无纺布蘸少量ISO VG32液压油轻拭摩擦片表面；检查气缸活塞杆回位是否顺畅（推一下→弹回快≠卡滞）	❗别用WD-40！它清得干净，也洗掉润滑脂——等于给刹车片“裸奔”。我们标配专用制动脂（耐温200℃+抗粉尘）。
张力辊编码器	每双周1次	断电后，用气吹+软毛刷清理光栅盘/磁环；用酒精棉片轻擦读头镜面（像擦眼镜，别用力！）	🔍 编码器脏≠马上报警，但会先“撒谎”——比如张力波动变大、卷径计算漂移。早清洁，晚调参。
安全门开关/限位挡块	每班1次	开关门3次，听“咔哒”声是否一致；用手机电筒照触点，看有无纸屑/胶渍/锈斑卡住微动行程	📸 我们给客户配了“安全开关自检二维码”，扫码拍3秒视频，AI自动识别触点抖动/延迟——比老师傅手感还准。
HMI通信端口（RS485/以太网）	每月1次	拔插通讯线2次（模拟热插拔）；用网线测试仪测屏蔽层连通性；检查HMI背面散热孔有无纸毛堵塞	💡 HMI死机？80%不是程序崩了，是“喘不过气”。清灰+通风=免费提速30%，比重装系统快10倍。
PLC电池与SD卡（若使用）	每半年1次	用万用表测电池电压（＞2.8V为OK）；备份程序后，格式化SD卡并跑一次写入校验	⚠️ PLC电池没电≠程序丢失，但会“忘记时间”。某客户因此导致配方自动切换错乱——凌晨3点把卫生纸当餐巾纸切……

📌 这份清单，不是贴在墙上吃灰的。我们在服务比亚迪某产线时，把所有动作做成带语音提醒的AR巡检APP：手机对准制动器，屏幕自动弹出操作指引+3D拆解动画；扫一下安全门，直接跳转到对应型号的校准视频。
——预防性维护，不该靠记性，该靠“系统记得比你还牢”。

3.2 基于状态监测的预测性干预：让它“打个哈欠”，而不是“晕过去”

以前的维护逻辑是：“坏了修，修了坏，坏了再修”。
现在的逻辑是：“它今天心跳快了0.3次/分，呼吸温度高了1.2℃，那咱……先降速，别硬扛。”

这不是科幻——是速捷为多家复卷机用户落地的预测性防锁模块（PPM, Predictive Prevention Module），核心就三条铁律：

▶️ 不追求“全设备监控”，只盯“最痛3个点”

张力闭环关键传感器：实时采集张力值、响应延迟、超调幅度，建模分析“波动指纹”。
→ 当连续5分钟标准差＞设定阈值，系统自动弹窗：“张力反馈灵敏度下降，建议清洁编码器或检查测力辊轴承游隙。”
主驱动电机轴承：加装微型振动传感器（IP67级，磁吸式，免接线），FFT分析高频段能量。
→ 出现2倍频谐波突增？不是等它抱死，而是自动触发“降速至60%运行+推送检修工单”。
安全继电器线圈温度：在PNOZmulti底座加贴NTC测温片，接入PLC模拟量通道。
→ 温度＞75℃持续3分钟？系统不锁机，但强制进入“安全降级模式”：禁止高速启动、禁用自动纠偏、HMI弹出红色预警。

💡 真实案例：泉州某包装厂复卷线，原每月平均锁机2.7次。上线PPM后，首月预警3次（2次编码器积尘、1次制动器气路微漏），全部在非生产时段处理。第3个月起，锁机记录——连续112天，零强制停机。
（老板请我们吃饭时说：“你们这系统，比我老婆还懂什么时候该让我歇会儿。”）

▶️ 干预逻辑：宁可“怂一点”，绝不“赌一把”

我们坚持一个原则：预警 ≠ 故障，降速 ≠ 停机，提示 ≠ 报警。
- 所有预测动作，必须满足“双确认”：传感器数据异常 + 工艺参数匹配（比如：只有在满速运行时振动超标，才触发降速；空载振动高？忽略）。
- 所有自动降速，都保留“人工覆盖权”——HMI上有个绿色按钮：“我知道，继续冲！”（但按之前，得输入二级密码+签字留痕）。
- 所有预警信息，同步推送到企业微信/钉钉，并自动关联备件库存：
> “检测到张力辊轴承振动异常 ↑32%，建议更换SKF 6308ZZ（库存余量：2件，最近采购日期：2024-03-15）”

✅ 真正的智能，不是代替人做决定，而是把专业判断，压缩成一道清晰的选择题。

3.3 系统韧性增强：给复卷机装上“双心脏+远程急诊室+分级权限盾”

预防，是温柔的守候；
韧性，是硬核的兜底。
当意外真的来了（比如雷击、电网闪断、人为误操作），系统不该“一锁到底”，而该——优雅降级，稳住底线，留好退路。

▶️ 双冗余安全回路：不怕断一根线，就怕断一根“信任”

不只是“两根线并联”——我们采用物理隔离+协议校验双保险：
▪️ 主安全链走常规继电器+硬接线；
▪️ 备用链走PROFINET Safety协议，由独立安全PLC实时比对主链状态；
▪️ 一旦主链信号中断＞50ms，备用链自动接管，且HMI弹窗：“安全链A异常，B链接管中——当前允许点动，禁止自动运行。”
关键动作：每次开机，系统自动执行“双链同步测试”，耗时＜3秒，不影响节拍。

▶️ 远程诊断接口集成：让速捷工程师，比你先看到问题

在客户授权下，我们为PLC/HMI加装轻量级边缘网关（符合等保2.0），仅上传脱敏诊断数据（如：错误代码、时间戳、IO状态快照、安全模块心跳包）。
不传工艺配方，不传生产数据，不碰客户网络核心——只传“医生需要的体温、血压、心电图”。
支持：
▪️ 微信小程序实时查看设备健康分（0~100，＜60亮黄灯）；
▪️ 异常时自动推送“速捷远程会诊邀请”，点击即连（全程加密，支持录屏审计）；
▪️ 历史故障库自动匹配相似案例——比如某次“STO频繁触发”，系统秒推解决方案：“大概率是接地电阻＞4Ω，建议测变频器PE端。”

▶️ 操作员分级授权管理：不是“谁都能按”，而是“谁该按哪颗”

我们帮客户重构HMI权限体系，不是简单设“管理员/操作员”，而是按动作风险维度分级：

动作类型	最低权限等级	附加条件
启停主电机	操作员	需双人确认（HMI弹窗+指纹扫描）
修改张力设定值±10%	技术员	修改后自动存档+推送邮件至设备主管
强制复位安全继电器	工程师	需输入动态验证码（每5分钟更新，绑定企业微信）
下载PLC程序	系统管理员	必须插入USB密钥+人脸识别+速捷云端二次授权
