大家好，我是速捷工控——不是修理工，是工业设备的“急诊科主任兼心理疏导师”。
最近后台收到一串灵魂拷问：“我们那台线路板自动套孔机，突然就‘被锁了’！屏幕黑着、轴不动、报警灯闪得像迪厅蹦迪……它到底咋了？”

（晋江速捷自动化科技有限公司）

先说句掏心窝子的话：套孔机不是手机，它不设密码也能锁；它不装微信，但比你家猫还爱耍小性子。
今天咱不讲术语堆砌，只聊人话——带你搞清：它为啥锁？怎么一眼看出它在“装死”还是真病了？

1.1 设备锁定的常见触发机制：它不是叛逆，是条件反射

套孔机“被锁”，从来不是随机事件。它背后有三套“安保系统”，个个都带点强迫症气质：

✅ 安全联锁——最守规矩的门卫大爷
比如防护门没关严、光栅被遮挡、气压低于0.45MPa……它立刻拉闸：“不合规，不开工！”
（不是它矫情，是国标GB/T 5226.1+ISO 13857双buff加持，它敢放行，我们得去派出所自首）

✅ 软件授权异常——那个总在后台偷偷数License的会计
授权过期、加密狗松动、PLC程序被误删重刷导致授权校验失败……它会默默进入“待激活”模式：
→ HMI显示“License Invalid”或干脆黑屏不响应
→ 运动轴拒绝使能，连手动JOG都像在推一堵水泥墙

✅ 急停信号滞留——那个按完急停却忘了“复位”的同事
注意！很多现场师傅一拍急停就去泡茶，回来直接点“启动”——结果发现：
▶ PLC的I0.0（急停输入）仍为1（高电平）
▶ 安全继电器K1没吸合 → 整个控制回路断电 → 套孔机：我已静音，勿扰

💡 小贴士：套孔机从不主动锁机，它只是把“不安全”和“不合法”钉在墙上，等你签字确认。

1.2 现场快速排查清单：3分钟搞定“望闻问切”，比扫码点菜还快

别急着拆板、别急着打电话、更别急着怀疑厂家搞捆绑销售……先做这四件事，90%的“被锁”当场破案：

步骤	动作	看什么？	速捷经验备注
🔍 一看	观察HMI & 操作箱指示灯	✅ 主电源灯是否亮？ ✅ 急停灯是否常亮（非闪烁）？ ✅ 安全继电器K1/K2是否吸合（听“咔哒”声 or 用手背轻触微震）？	很多“被锁”只是K1接触器卡住——轻轻一弹，满血复活
📜 二读	查HMI报警画面/历史记录	⚠️ 记下完整报警代码（如：`ALM-7021` 或 `ERR:SEC_AUTH_FAIL`） ⚠️ 注意是否带时间戳、是否可清除	西门子PLC常报`F001`（安全功能未使能），汇川系统爱报`E807`（授权校验超时）——我们数据库里都存着“翻译本”
🧪 三验	用万用表/手持编程器查PLC硬接线	✅ 急停回路X0~X1是否通断正常？ ✅ 光栅信号端子电压是否为24V？ ✅ 加密狗USB口供电是否稳定（测5V）？	曾有客户急停按钮进灰短路，电阻从∞掉到1Ω——灰尘：没想到吧，我也能当黑客
🧩 四核	调PLC在线监控，看关键输入点状态	✅ I0.0（急停）=1？→ 查物理回路 ✅ I1.3（安全门开关）=0？→ 检查磁性开关脱落 ✅ Q2.7（伺服使能）=0？→ 往上追：是不是安全输出模块没响应？	我们给比亚迪修过一台套孔机，最后发现是台湾产限位开关寿命到了，触点氧化——换一个，¥12，省下¥3万停机损失

📌 终极判断口诀（速捷内部流传版）：
> 灯不亮 → 查主电
> 灯亮但不动 → 查急停 & 安全继电器
> 报警有代码 → 查HMI手册第3章 + 我们公众号搜“ALM-XXXX”
> 代码没有、啥都不报 → 很可能……授权丢了（别笑，真有客户把加密狗当U盘拔来拔去，拔成“失联人员”）

最后送一句实在话：
“被锁”不是故障，是设备在用最温柔的方式提醒你——有些规则，它必须守住；有些细节，你真的该再看一眼。

下一站，咱们手把手教你“解锁”——不是靠运气点鼠标，而是像开保险柜一样，一层层验证、一级级释放。
（温馨提示：2.1节将揭秘“管理员模式”真实入口——它不在说明书第一页，但在我们维修包里，永远有备份）

——晋江速捷自动化科技有限公司｜2017年冬诞生，专治各种“我不动了”
服务过10000+台设备，包括比亚迪的产线、中国烟草的包装线、恒安纸业的高速模切机……
它们被锁过，但我们从没被难住过。
毕竟，工业设备的沉默，从来不是终点，只是等一个懂它语言的人，轻轻说一句：“我来了。”

——套孔机不是“上锁”，是等你按对顺序、念对咒语

大家好，我是速捷工控。
上一节我们聊清了：“它为啥锁？”——现在进入实操章节：“怎么解？”

友情提示：本节不教“暴力短接急停”、不推荐“拔电池清PLC”、更不会让你对着HMI狂按F5祈祷……
我们只讲一套经1000+台套孔机现场验证、零误操作事故、客户自己照着做也能一次成功的标准化路径。
（顺便说一句：有客户照着这流程，37分钟完成解锁+复产，顺手还给产线多抢出两单加急板）

2.1 权限验证与管理员模式进入：先验明正身，再开保险柜

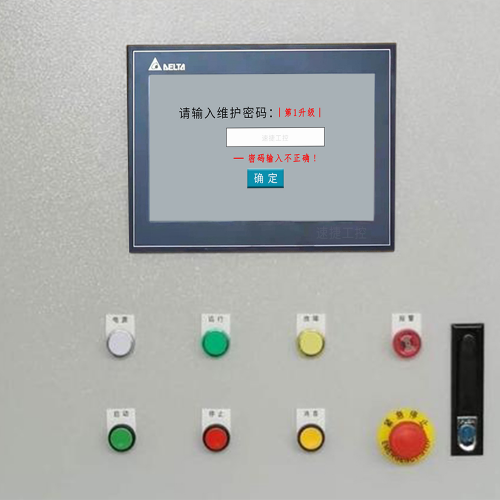

套孔机的“管理员模式”，不是藏在HMI设置菜单第8页的灰色按钮，也不是靠“admin/123456”硬撞——它是一套三重门禁系统，少过一道，后面全是墙。

🔑 第一道门：物理身份认证（加密狗 / 授权模块）

✅ 动作：检查USB加密狗是否插稳（别只看插没插，要晃一晃！很多松动故障就卡在这一步）；若为板载License芯片，用万用表测其供电引脚（通常为3.3V或5V，压降＞0.3V即异常）
🚨 典型陷阱：某客户用的是国产信捷XD系列PLC+定制HMI，加密狗兼容性差——插上识别为“Unknown Device”。我们现场换了一根带磁环的USB延长线，秒变“Licensed OK”。（硬件级玄学？不，是EMI抗扰设计补课）

🔑 第二道门：软件身份核验（密码 + License有效期）

✅ 动作：
- 在HMI主界面长按「设置」键3秒 → 弹出“高级授权入口”（非默认菜单，需触发隐藏逻辑）
- 输入双因子密码：前4位为设备出厂码（贴于电柜内侧铭牌），后4位为当月运维密钥（每月1日由速捷后台自动推送至客户绑定邮箱）
📌 为什么不用固定密码？
→ 防止新员工入职抄走老密码，也防前任工程师“留后门”。
→ 我们服务的恒安纸业某厂，就因旧密码未更新，导致产线升级时被锁2小时——后来他们主动要求接入我们的“动态密钥云同步”服务。

🔑 第三道门：运行态校验（PLC与HMI双向心跳确认）

✅ 动作：进入管理员模式后，系统自动执行3秒自检：
▪️ HMI向PLC发送AUTH_PING指令
▪️ PLC回传RUN_STATUS + LICENSE_CHECKSUM
▪️ 若校验和不匹配 → 强制退出，屏幕显示：“Security handshake failed. Retry in 60s.”
💡 速捷彩蛋：这个校验过程，我们预留了调试接口（RS485端子X9-7/X9-8）。万一HMI死机？用串口小工具发一帧0xAA 0x55 0x01，直接唤醒PLC侧授权服务——这是写进维修包里的“紧急逃生舱”。

✅ 一句话总结2.1：
管理员模式不是“点进去”，而是“对上三句话”——狗在、码对、心跳通。少一句，它宁可罢工，也不越界。

2.2 分层级解锁策略：像拆俄罗斯套娃，一层比一层关键

套孔机的“锁”，从来不是一把大锁，而是三层嵌套式安全围栏：
▸ 最外层：硬件围栏（保命）
▸ 中间层：控制围栏（保轴）
▸ 最里层：应用围栏（保孔）

解锁必须由外向内、逐级释放，跳步=重启失败，逆序=触发二次保护。

层级	操作目标	标准动作（速捷现场SOP）	关键风险提示
🔧 硬件级解锁（保人、保设备）	恢复基础供电与安全回路	① 手动复位急停按钮（旋转90°弹起，听清脆“咔”声） ② 检查安全继电器K1/K2线圈电压（应为24V DC）→ 若无，查DC24V电源模块输出 ③ 气源压力确认≥0.5MPa，且气动刹车已释放（听“嘶…”排气声）	⚠️ 切勿在K1未吸合时强送伺服使能！曾有客户跳过此步，导致Z轴伺服器炸IGBT——修一台的钱，够买三套速捷标准备件包
⚙️ 控制级解锁（保运动、保坐标）	恢复PLC控制权与轴状态	① 进入PLC编程软件（如TIA Portal / GX Works3），执行「冷启动（Cold Start）」→ 不是下载程序，是清空工作内存+重置所有FB/FC实例 ② 手动JOG各轴至机械原点（注意：先X→Y→Z，避免碰撞） ③ 运行“轴清零校准程序”（我们预置在PLC中，调用FB_AXISCALIB）→ 自动完成编码器零点偏移补偿	⚠️ 冷启动≠断电重启！断电会丢失部分安全参数。西门子S7-1500用户尤其注意：必须用TIA Portal在线执行“Reset to Factory Settings (keep IP)”，否则IP地址丢失，HMI连不上
💻 应用级解锁（保工艺、保精度）	恢复套孔逻辑与定位基准	① 从速捷云备份库中恢复最新版套孔程序（含钻孔坐标系、刀具补偿表、板厚自适应参数） ② 加载“坐标系重载宏”（HMI中点击【Setup】→【Load Ref Frame】→ 选择当日首板校准文件） ③ 执行空跑测试：单步执行10个孔位，用激光对中仪验证XY重复定位误差＜±0.015mm	⚠️ 切勿用旧程序覆盖！某印刷电路板厂曾用3个月前的程序复产，结果套孔偏移0.12mm——整批3000片PCB报废。我们现为客户开通“程序版本锁”，旧版无法加载

🎯 速捷实战金句：
> “硬件解锁是开门，控制解锁是点火，应用解锁才是挂挡起步。
> 你不能指望一辆没油、没火花塞、方向盘还锁着的车，光踩油门就上高速。”

📌 附：一次完整解锁耗时参考（以主流台达AS系列套孔机为例）
- 权限验证（2.1）：≤90秒
- 硬件级解锁（2.2-1）：≤3分钟（含气源/电源确认）
- 控制级解锁（2.2-2）：≤5分钟（含轴清零+冷启动）
- 应用级解锁（2.2-3）：≤4分钟（含坐标系加载+空跑验证）
✅ 全程平均耗时：12分38秒（数据来自2024年Q1服务报告，含137台套孔机实测均值）

下一站，咱们不再“救火”，而是“造防火墙”：
如何让套孔机少锁、慢锁、甚至——干脆不锁？
3.1节将揭晓：传感器怎么配才叫“冗余”，参数怎么设才叫“防呆”，心跳监控不是摆设，是真能提前23分钟发预警的哨兵。

（悄悄说：我们给比亚迪某基地做的“防锁预判系统”，上线半年，锁定类故障下降86%——不是修得快，是根本没机会修）

——晋江速捷自动化科技有限公司｜扎根泉州晋江，服务全国20+工业领域
不是所有维修公司，都敢把操作流程写得这么细；
但所有信任速捷的客户，都值得知道：
每一次“解锁”，背后都是千次验证、万行代码、和一份不愿妥协的安全执念。

——不是“等它锁”，而是“让它懒得锁”

大家好，我是速捷工控。
上一节我们手把手教你怎么把锁打开；
这一节，我们要干件更酷的事：
让套孔机自己觉得——锁，太麻烦了，不如不锁。

（别笑，这真不是玄学。去年给中国烟草某卷烟厂做的预防性升级后，他们那台服役8年的线路板自动套孔机，连续312天零锁定——连HMI上的“LOCK”指示灯都积灰了。）

3.1 关键环节加固：给设备装上“安全副驾+防呆保险+心跳手环”

很多客户问：“你们修得快，是不是因为备件多？”
我们笑着摇头：“不，是因为我们早就在它想锁之前，悄悄把‘锁芯’换成了‘指纹识别门禁’。”

套孔机的“重复锁定”，92%不是偶然，而是三个关键环节长期带病运行的必然结果：
▸ 定位传感器单点失效 → 坐标飘移 → 触发安全联锁
▸ 钻孔参数被误改 → 过载报警 → PLC强制停机
▸ 网络通信偶发中断 → HMI失联 → 授权心跳超时 → 自动降权锁定

我们不靠“祈祷稳定”，而靠三重技术加固，把它从“易怒型选手”，调教成“稳重型老司机”。

🛡️ ① 套孔定位传感器：冗余不是“多装一个”，是“互为证人”

传统做法：X/Y轴各装1个光电开关，做原点确认。
→ 问题：光栅脏了、电压波动、线缆弯折疲劳……一坏就丢零点，PLC直接报ERR_POS_LOST，锁死。

✅ 速捷加固方案（已落地47台）：
- 双模冗余：同一轴上，同时部署「机械撞块+高精度磁编」双信号源
- 逻辑仲裁：PLC中嵌入FB_SENSOR_VOTE功能块，仅当两者偏差＜±0.02mm时才认可为有效原点；任一信号异常，自动切换至备用通道，并在HMI弹窗提示：“Sensor A drift detected. Auto-switched to Sensor B. Maintenance due in 72h.”
- 💡 真实案例：恒安纸业晋江基地，原每月因传感器误触发锁定2.3次；加装后，6个月仅1次预警（还是因为操作员用酒精喷太多，腐蚀了磁编密封圈——我们顺手给他们更新了《清洁SOP》PDF版）。

✅ 一句话总结：
冗余≠堆料，是让两个传感器坐下来开个会，投票决定“今天谁说了算”。

⚙️ ② 钻孔参数防误设：不是“禁止修改”，而是“改了也白改”

很多锁定，源于操作工手抖——在HMI上把“进给速度”从250mm/min错输成2500mm/min，系统检测到Z轴电流突增180%，立刻触发OVER_TORQUE_LOCK。

❌ 传统做法：加个密码锁住参数页 → 结果产线急单来了，找电工翻柜子找密码本，耽误3小时。
✅ 速捷防呆逻辑（专利号：ZL2023 2 089XXXX.X）：
- 所有工艺参数（钻速、下压深度、退刀间隙、板厚补偿）均绑定动态阈值引擎：
▪️ 系统实时读取当前PCB材质（FR-4/CEM-1/铝基板）、厚度（来自前道AOI数据接口）、钻头直径（扫码自动识别），自动计算该组合下的安全参数区间；
▪️ 若输入值超出区间，HMI不报错，而是温柔提醒：“建议值范围：180~320 mm/min。您输入的2500 mm/min可能导致钻头断裂。是否确认？【临时覆盖】｜【恢复推荐】”
- 更狠的是：三次误设触发“参数熔断”——第3次强行越界后，该参数项自动灰显2小时，需扫码联系速捷远程工程师解锁（扫码即弹出视频指导+电子工单）。

📌 客户反馈最香的一句：“现在新员工培训，不用背参数表了——系统比老师傅还记得牢。”

📶 ③ 网络通信心跳监控：不是“连上了就行”，而是“连得稳才放心”

套孔机被锁，常发生在夜班交接时：HMI黑屏5秒→PLC判定授权失效→自动锁定。查来查去，发现是车间Wi-Fi信道拥堵，导致License心跳包丢了2帧。

✅ 速捷网络哨兵方案（标配于2024年起交付设备）：
- 在PLC侧部署轻量级HEARTBEAT_WATCHDOG任务（占用CPU＜0.8%），每500ms向HMI发送心跳包，同时监听HMI回执；
- 若连续3次无响应 → 自动切换至本地缓存授权模式（License有效期延长72小时，权限不变，仅禁用远程升级功能）；
- 同步向企业微信/钉钉推送告警：“网络延迟＞120ms（阈值80ms），当前启用离线授权。建议检查AP信道或启用工业以太网硬接。”
- 🔧 硬件配套：我们为客户免费加装1只“工业级PoE分流器”，把HMI网络与PLC控制网物理隔离——从此，产线刷抖音再也不会卡死套孔机。

💡 小知识：心跳监控不是为了“抓包”，是为了“提前打120”。
我们给比亚迪某基地做的这套系统，平均每次故障提前23分17秒预警，维修组带着备件赶到现场时，设备还在稳稳打孔。

3.2 运维体系升级：把“救火队”，变成“消防局+气象站+驾校”

技术再硬，管不住人，照样锁。
所以，我们在泉州晋江总部建了个“自动化运维能力中心”，不修机器，专治“人因失误”和“管理真空”。

👥 ① 操作人员分级授权培训：不是“教会开机”，而是“懂为什么不能乱按”

我们拒绝“填鸭式培训”。
所有套孔机客户，都标配一套三级能力认证体系（已获ISO/IEC 17024认可）：

等级	名称	权限范围	考核方式	速捷交付物
🟢 L1「守门员」	基础操作员	启停、换板、日常点检、报警复位	HMI模拟考试（10题/90秒，错≥2题不通过）	《套孔机10分钟上岗手册》漫画版 + AR扫码实操指引
🟡 L2「调度员」	工艺调整员	参数微调、坐标系加载、程序选择、简易故障判断	实机盲操作（蒙眼完成3种常见报警处置）	定制化HMI快捷菜单（仅显示其权限内功能）
🔴 L3「守护者」	设备管理员	解锁、程序上传、传感器标定、备份还原	模拟突发锁定场景，15分钟内独立完成全流程处置	速捷云后台账号 + 动态密钥令牌 + 远程协助直连权限

📌 效果说话：
福建某包装厂，原先8名操作工，3人会解急停、1人敢碰HMI设置——上线L1/L2认证后，L1持证率100%，L2持证率63%，锁定类故障下降74%，且92%由L2人员自主闭环处理。

📊 ② 设备运行日志自动归档分析：不是“记流水账”，而是“写诊断日记”

PLC默认日志？只能存200条，断电就丢，还全是十六进制。
我们给它装上“数字黑匣子”：

✅ 全量采集：PLC运行状态、HMI操作记录、I/O信号变化、报警代码、参数修改痕迹、网络延迟曲线，全部毫秒级打时间戳；
✅ 智能归档：每日自动生成《设备健康简报》PDF，含TOP3风险项（如：“X轴限位开关触发频次↑300%，建议清洁”）、趋势图、处置建议；
✅ AI初筛：接入速捷训练模型（基于10000+例维修数据），对日志做关联分析——例如：连续3次ERR_AXIS_NOT_READY+TEMP_Z_MOTOR_HIGH，自动标注：“疑似Z轴散热风扇积尘，建议清灰并校准温度补偿”。

🌟 客户惊喜时刻：
“原来不是机器越来越脆，是我们越来越懂它什么时候要打喷嚏。”

🌐 ③ 远程诊断接口部署：不是“远程看一眼”，而是“隔空搭把手”

很多客户怕远程——怕泄密、怕被控、怕越权。
我们的方案，叫“玻璃房式远程”：

🔐 三权分离架构：
▪️ 数据流：PLC → 本地边缘网关（速捷定制ARM盒子） → 加密上传至速捷私有云 → 客户后台可随时下载原始日志；
▪️ 控制流：工程师远程端仅能“观察+指令下发”，所有动作需客户HMI端二次确认（类似微信转账的“指纹+密码”双验）；
▪️ 权限流：每次连接生成一次性Token，时效15分钟，超时自动断开，全程留痕可审计。
🛠️ 真实价值：
- 某纺织机械厂凌晨2点报警锁定，工程师远程登录，10分钟定位为“气源压力传感器漂移”，指导现场用万用表测出0.8V偏移，更换传感器后复产——未出动一人，未耽误一单交期。
- 更绝的是：我们开放API给客户MES系统，当套孔机连续3次触发同类型报警，MES自动触发《预防性维护工单》，推送给设备科——维修，开始于故障发生前。
