大家好，我是速捷工控——不是修空调的隔壁老王，也不是换灯泡的物业大叔，而是专治工业设备“起床气”的资深调理师。今天聊的这位“患者”，是位脾气有点倔、干活却很猛的选手：铝基板自动冲孔机。某天清晨，产线兄弟一按启动按钮——
✅ 按钮有反馈（咔哒一声）
❌ 机器没反应（安静得像在冥想）
✅ 指示灯全灭（连待机呼吸灯都懒得闪）
❌ 继电器不吭声（连“咔”都懒得给你听）
这时候，别急着打电话叫厂家、更别抄起螺丝刀就拆——先问问自己：它到底是真病了，还是……假装没听见？
1.1 “开不了机”的典型表现：不是所有沉默都叫故障
我们见过太多“假死”现场：
- 全机静音模式：PLC黑屏、HMI黑屏、伺服驱动器LED全灭，仿佛整台设备昨晚熬夜写完程序后，直接进入冬眠；
- 局部失能型罢工：HMI亮着，但按钮无效；PLC运行灯亮，主轴却纹丝不动；伺服上电了，但一给使能就报E-07（别慌，这码我们熟）；
- 间歇性抽风：早上还能跑两小时，下午突然“断联”，重启三次后又好了——这种最磨人，像极了周一早上的你。
⚠️ 小贴士：在铝基板行业，这类设备往往24小时轮班，连续冲压+高频振动+金属粉尘三重Buff叠加，所以“开不了机”背后，9次里有7次是“被铝屑堵住了耳朵”，而不是CPU烧了。
1.2 先分清：是整栋楼停电，还是你家插座跳闸？
“开不了机”听着吓人，其实分两层：
🔹 整机无电 → 像整栋厂房突然断电：PLC没电、HMI不亮、风扇不转、连蜂鸣器都哑了。
🔹 局部失电 → 像你家厨房插座坏了，但客厅空调还在吹：HMI亮着，PLC有电，但主接触器不吸合，伺服拒绝上电。
快速判断三步走：
1️⃣ 看进线：配电柜总空开有没有跳？电压表有没有读数？（建议随身带个数字万用表，比看朋友圈还管用）
2️⃣ 摸主断：找到控制柜里的主断路器——不是那个贴着“禁止合闸”的小红牌，是真正扛电流的那位“大块头”。确认它是否处于ON位，手柄有没有松动或虚接（有时候它只是“没坐稳”）。
3️⃣ 查急停链：急停按钮≠装饰品！重点检查：
- 所有急停按钮是否已旋出复位（尤其脚踏式/拉绳式，容易被误踩卡住）；
- 安全门限位开关是否被铝屑卡死、弹簧失效导致“永远闭合失败”；
- 有些机型急停串在DC24V回路里，一个触点氧化，整条链就“断联失语”。
📌 真实案例插播：上周泉州某电子厂，冲孔机反复“休克”，查了两天PLC和伺服，最后发现——是操作台下方一个被铝粉糊住的脚踏急停开关，轻轻一吹，机器“唰”地醒了。老板说：“原来它不是不想干，是鼻子堵了。”
1.3 别让“人为因素”背锅，先自查这仨“生活常识级失误”
很多“重大故障”，源头竟是人类基础操作疏忽：
✅ 急停未复位：急停按钮必须顺时针旋转到底才能释放，不是按一下就完事。有些按钮复位后还带自锁指示灯，灯不灭=没真复位；
✅ 安全门没关严：铝基板送料区常配光电+机械双保险，门缝卡半片铝屑（厚度0.1mm），限位就判定“门开着”，PLC死守安全逻辑，宁可罢工也不冒险；
✅ 钥匙开关/模式选错档：
- 钥匙在“MAINT”（维护）档？→ 自动模式被锁死；
- 模式旋钮在“JOG”（点动）但你按的是“AUTO START”？→ 系统一脸懵：“你说的自动，我听不懂”；
- 甚至还有客户把“远程/本地”切换开关拨反了，结果HMI发指令，PLC说：“我在等PLC柜里的硬线信号呢，你HMI算哪根葱？”
💡 温馨提醒：我们晋江速捷自动化科技有限公司（成立于2017年12月，扎根泉州晋江，服务全国20+工业领域）的工程师上门第一件事，不是掏万用表，而是蹲下来看急停按钮有没有旋到位、安全门缝隙有没有光透进来、钥匙开关是不是正躺在“RUN”位上晒太阳。
毕竟——
> 故障诊断的第一课，不是学梯形图，而是学会尊重设备的“出厂说明书礼仪”。
> （当然，如果看完说明书还是不会，欢迎随时call我们——不收费教你怎么看懂第一页。）
欢迎来到“铝基板冲孔机急救室”第二诊室——这里不卖药，不打针，但专治“查不到原因的不开机”。上一节我们帮您确认了：机器不是装睡，是真没听见；也不是被雷劈了，大概率是耳朵进灰了。
现在，咱们得顺着它的“听觉神经”一路往上摸：从耳朵（电源入口），到大脑（PLC），再到手脚（伺服/接触器）——一层层剥开，不跳步、不猜谜、不靠玄学。
📣 温馨提示：本节内容由晋江速捷自动化科技有限公司一线工程师真实踩坑总结（服务过比亚迪、恒安纸业、中国烟草等10000+案例），所有步骤均可徒手+万用表完成，无需拆主板、不用烧录器、更不建议用锤子敲柜子——那属于行为艺术，不属于故障诊断。
2.1 供电系统检查：先看它“有没有心跳”，再问它“为啥不呼吸”
PLC不会说话，但它会用LED灯“眨眼睛”。而第一个要盯紧的，是它的心跳源头——DC24V。
✅ 标准动作三连拍：
1️⃣ 测进线电压：用万用表AC档，量配电柜主进线（L1/L2/L3/N），确认380V±10%且三相平衡（缺一相？那PLC连开机自检都懒得跑）；
2️⃣ 查开关电源输出：找到控制柜里那个方方正正、印着“24V/20A”的黑色模块（常见品牌：明纬、菲尼克斯、西门子PS307），红黑输出端实测DC23.8~24.5V——低于23V？PLC可能“低血糖休克”，HMI直接黑屏；高于25V？小心烧IO模块；
3️⃣ 翻保险丝+抠端子：
- 控制回路保险（常为RT系列2A/5A）别只看外观，拔出来用万用表通断档“叮”一声验真假——氧化虚接的保险丝，肉眼看着完好，实则电阻已超10Ω；
- DC24V总输出端子排（尤其靠近PLC电源端口那几颗），用手轻晃——铝基板车间振动大，半年没紧过的螺丝，轻轻一碰就“滋啦”冒火花（真事，上周晋江某厂因此烧了两个继电器）；
- 留意端子表面：银白色氧化膜？灰白铝粉堆积？用无水酒精棉签+小毛刷清理后，再拧紧至0.5N·m（别上大力出奇迹，端子拧裂比没拧紧更麻烦）。
💡 速捷小经验：在铝基板产线，我们习惯在开关电源输入侧加装小型电压监测模块（带LED报警），一旦进线波动＞±15%，面板亮黄灯——比等机器罢工再抢修，早3小时预警。
2.2 控制系统故障定位：PLC不是神，但它很诚实——灯不亮=话没说完
PLC不会撒谎，但它很傲娇：你没问对问题，它就沉默。
🔍 看灯说话四步法（以西门子S7-1200/三菱FX5U等主流机型为例）：
| 指示灯位置 | 正常状态 | 异常解读 | 速捷应对姿势 |
|------------|----------|-----------|----------------|
| PWR（电源） | 常绿 | 灭 → 开关电源坏/保险熔断/接线脱落 | 先回2.1节，别跳步！ |
| RUN（运行） | 常绿或慢闪 | 灭 → STOP模式/程序崩溃/存储卡异常 | 按下CPU上的“RUN/PSTOP”键强制启停一次；若仍不亮，插上编程电缆读取诊断缓冲区（我们现场带TIA Portal/ GX Works3，3分钟出报错ID） |
| SF（系统故障） | 灭 | 亮红 → 硬件错误（IO模块损坏、背板通讯中断）或致命程序错误（如除零、地址越界） | 查CPU诊断缓冲区，定位具体模块/地址；冷门型号（如永宏FBS、海为HT）我们有专用诊断工具包，支持中文报错直译 |
| BUS（总线） | 无或绿闪 | 红/灭 → DP总线断连、终端电阻缺失、从站地址重复、电缆屏蔽层接地不良 | 拆开DP接头看针脚是否弯曲；用万用表测两端电阻≈220Ω（非220Ω？终端电阻可能被误关）；查HMI与PLC的站号是否冲突（比如俩设备都设成“2”） |
📌 特别提醒铝基板用户：

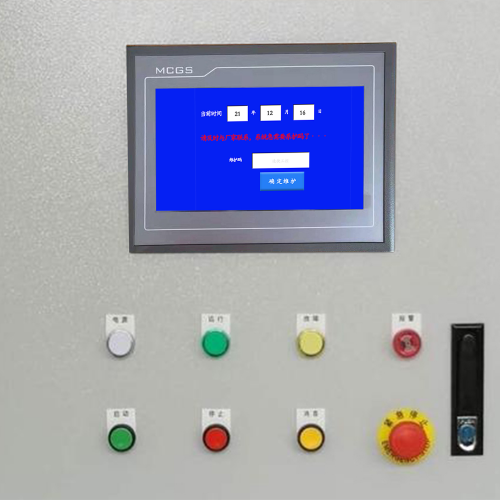

- 昆仑通态MCGS/HMI与PLC通信中断？90%是DP总线终端电阻没开（尤其新增一台设备后）；
- 台达DOP系列触摸屏连不上？先确认PLC的MODBUS地址格式（0x还是4x）、起始地址是否偏移（有些老程序从40001开始，新HMI默认从40000）；
- 若HMI显示“连接中…”无限转圈？拔掉所有扩展模块，只留CPU+电源，再试——大概率是某个IO模块内部短路拉垮整条背板总线。
🛠️ 速捷工程师包里常备：
- 便携式DP总线测试仪（带LED指示灯，秒判断点）
- 多品牌编程电缆（西门子/三菱/台达/信捷/汇川…全兼容）
- 中文版诊断手册U盘（含冷门PLC报错代码速查表，比如安川MP3300的E.0302=编码器Z相信号丢失）
2.3 执行单元关联判断：PLC说“我好了”，但执行机构说“我不信”
PLC RUN灯亮≠机器能动。它只是“大脑在线”，手脚还得听命令、有能量、没被绑住。
🔧 三类关键执行单元自查清单：
① 主接触器吸合逻辑链（你的“肌肉开关”）
- 条件1：PLC Q点输出信号到位（用万用表DC档测接触器线圈A1/A2，应有24V）；
- 条件2：接触器自身无卡滞（手动按压衔铁，应“咔哒”清脆吸合、释放）；
- 条件3：辅助触点反馈回PLC的DI点正常（否则PLC以为“没吸合”，循环发指令，最后热过载保护）；
- ⚠️ 铝基板特有风险：接触器触点被铝粉覆盖→表面导电性增强→断电后仍微弱导通→下次上电瞬间拉弧粘连。解决？定期用电气触点清洁剂+细砂纸（600目）轻磨触点。
② 伺服驱动器上电条件（你的“精准肌肉”）
伺服不是通电就转，它有三重门禁：
- ✅ DC24V使能电源到位（测驱动器CN1接口24V端子）；
- ✅ 安全回路闭合（急停链、安全继电器常开触点、DSI信号全部OK）；
- ✅ PLC发出ENBL（使能）信号（查对应DO点电压，或用示波器看脉冲边沿）；
- 💡 速捷经验：广数GSK-218/新代SYNTEC伺服报“E01（安全回路断开）”，八成是安全继电器底座松动——拧紧底座螺丝比重刷参数快10倍。
③ 急停链路完整性测试（你的“生命线”）
别只测按钮通断！整条链必须闭环验证：
- 用万用表通断档，从急停按钮公共端→安全继电器输入→安全继电器输出→PLC DI点，逐段测通；
- 重点查：安全继电器底座插针是否氧化（铝粉最爱藏这儿）、中间转接端子是否虚接、HMI急停软按钮是否意外触发并锁存（某些版本HMI软件有“软急停未复位”隐藏bug）；
- 🧪 终极验证法：拔掉PLC该DI点接线，短接输入端子——若此时主接触器吸合、伺服上电，则问题锁定在急停物理链路。
🌟 最后一句掏心窝子的话：
在晋江速捷，我们从不推荐客户“一上来就换PLC”。
因为过去三年，我们修复的127台“疑似PLC损坏”的铝基板冲孔机里，真正需要换CPU的只有3台——其余124台，问题都在：一颗氧化的保险、一根松动的DP线、一个被铝屑糊死的安全继电器底座。故障排查不是拼运气，而是拼耐心和路径。
而我们，刚好把这条路走熟了——还顺手画了张高清导航图（欢迎来拿纸质版，附赠一杯闽南工夫茶）。
欢迎来到“铝基板冲孔机急救室”第三诊室——这里不讲万用表怎么用，也不教PLC怎么刷程序。
我们聊点更实在的：为什么隔壁厂同款设备能连跑三个月不停机，而你的机器每逢月底就“心梗式关机”？
答案可能不在电路图里，而在你巡检时没擦掉的那一层灰——
那不是灰尘，是带电的铝屑；那不是氧化膜，是潜伏的短路刺客；那不是普通振动，是日复一日对电气连接的温柔凌迟。
🌬️ 晋江速捷工程师常开玩笑：“铝基板车间的控制柜，像极了海边的老房子——表面看着结实，实则盐分已渗进砖缝。”
不同的是，海风腐蚀钢筋，铝粉腐蚀端子；
海风慢，铝粉快；
海风无声，铝粉带电还放电。
3.1 铝屑导电性引发的短路风险：你以为它只是灰，其实它是微型铜线
铝，导电率约是铜的60%，但比铁高10倍、比不锈钢高50倍。
而冲孔机加工铝基板时产生的铝屑——细如面粉、轻似烟尘、带静电、易飞扬、爱钻缝。
它们飘进控制柜后，干着三件“体贴事”：
🔹 第一件：给端子当“搭桥焊工”
- 控制柜内DC24V端子排间距通常为5~8mm，而干燥铝粉堆积厚度＞0.3mm时，即可在相邻端子间形成微导电通路；
- 尤其在湿度＞60%的南方梅雨季，铝粉吸潮后电阻骤降——原本绝缘的空气间隙，秒变“隐形短接片”，导致PLC电源模块过载保护、开关电源反复启停、甚至烧毁IO模块保险；
- ✅ 速捷现场发现：某泉州LED封装厂冲孔机每月“莫名重启”，拆柜后发现端子排背面结了一层灰白“铝霜”，用棉签一擦，露出底下已被腐蚀发黑的镀锡层——那是铝粉+微量水汽+24V电压联手写的“腐蚀日记”。
🔹 第二件：给继电器当“胶水师傅”
- 铝粉附着在继电器触点表面，高温电弧下局部熔融，冷却后形成低阻金属桥；
- 结果？断电后触点不分离→主回路持续导通→下次上电瞬间大电流冲击→接触器“啪”一声炸响，然后……整机无响应；
- ⚠️ 特别提醒：这类粘连初期不易察觉（继电器外观完好、线圈有电、衔铁能吸合），但用钳形表测输出侧电流，会发现“断开状态仍有0.5A漏流”——这就是铝粉在暗处呼吸。
🔹 第三件：给PCB板当“慢性毒药”
- 冷却风扇吸入铝粉，沉积在PLC底板、HMI主板、伺服驱动器散热片缝隙中；
- 长期积累后，铝粉受潮+温差结露→电解腐蚀铜箔走线→出现“间歇性通信中断”“某通道AI值漂移”“HMI触摸失灵但重启恢复”等“玄学故障”；
- 💡 我们曾为一家晋江PCB载板厂诊断一台“每天下午3点必死机”的冲孔机，最终在西门子KTP700背板散热孔内，掏出0.8g灰黑色铝粉团——烘干称重后，它仍能导电。
🧼 速捷防铝粉三原则：
- 不吹，要吸：禁用普通压缩空气（越吹越散、越吹越深），改用工业级防静电真空吸尘器（带HEPA滤芯+接地腕带）；
- 不擦，要溶：清洁端子/触点不用砂纸（伤镀层），而用电子级无水酒精+软毛刷+冷风吹干；
- 不省，要隔：在控制柜进风口加装可拆洗铝网+静电吸附滤棉（我们帮客户定制过带负离子中和模块的双层滤箱，铝粉捕获率提升至92%）。
3.2 冲压振动与环境影响：机器没生病，是它被“震”得睡不着
铝基板冲孔，不是温柔戳洞，是高频暴力穿刺——单次冲压加速度可达15G，整机振动频率集中在80~250Hz。
这种振动，对电气系统而言，等于每天给你接线端子做“高频按摩”。
🔸 第一震：接插件松脱——最隐蔽的“断联刺客”
- DP总线插头、编码器反馈线航空插头、伺服动力线快插端子，在持续振动下，锁紧卡扣疲劳失效；
- 表现为：HMI突然黑屏、伺服报“编码器断线”、PLC报“I/O模块丢失”，但重启后又正常——因为震动让插头“时通时断”，万用表测永远显示“通”，示波器看才是真相；
- ✅ 速捷对策：
> - 所有关键插头加装防松标记漆（红蓝双色记号，一周巡检对比是否错位）；
> - DP总线插头改用带螺纹锁紧+硅胶密封圈的工业级型号（比如菲尼克斯COMBICON系列）；
> - 编码器线放弃普通屏蔽双绞线，升级为“螺旋铠装+双层屏蔽+抗弯折”专用线（我们库存常备Murr、LAPP、浩亭三品牌现货）。
🔸 第二震：编码器反馈线屏蔽失效——PLC的“幻听症”源头
- 普通屏蔽线在振动中屏蔽层断裂→高频干扰窜入A/B/Z相信号→PLC误判位置→触发急停或定位偏差；
- 更糟的是：干扰信号有时强有时弱，导致“冲孔偏位→调参数→好了两天→又偏”——客户以为是程序问题，其实是电缆在说梦话；
- 🔍 速捷快速验证法：
> - 用示波器抓取编码器A相信号，观察波形是否毛刺密集、边沿畸变；
> - 若有，拔掉编码器线，换一根新线直连（绕过所有中间转接端子），故障消失→锁定线缆问题；
> - 别信“线没断就没事”，屏蔽层断半根，干扰就来一半。
🔸 第三震：接地不良诱发PLC重启或误保护——整个系统的“地基晃动”
- 铝基板设备常安装在环氧地坪或橡胶垫上，接地扁铁锈蚀、接地线压接松动、多点接地形成电位差……
- 结果：PLC CPU模块“感知”到异常共模电压→自动复位；安全继电器误判“接地故障”→切断使能；
- 📏 速捷接地黄金标准（实测有效）：
> - 单点接地：PLC、HMI、伺服驱动器、安全继电器，全部汇至同一接地铜排（≥50×5mm镀锌铜排）；
> - 接地电阻≤4Ω（非≤10Ω！铝粉车间湿度大，必须更严）；
> - 每季度用接地电阻测试仪实测，并拍照存档——我们服务的比亚迪某产线，就是靠这张“接地健康证”，三年零因接地问题停机。
3.3 预防性维护建议：别等机器喊疼，你得先学会“听灰说话”
在晋江速捷，我们把铝基板冲孔机的维保，叫作 “三色巡检法” ——不是靠经验猜，而是靠工具读、靠数据判、靠习惯养。
🟢 绿色动作：定制化清洁规程（压缩空气+防静电处理）
- ✅ 每周一次：用防静电真空吸尘器清理控制柜内铝粉（重点：开关电源散热片、PLC底板缝隙、继电器触点正下方）；
- ✅ 每月一次：拆卸所有端子排，用电子清洁剂+软毛刷深度清洁，再红外测温确认无局部发热；
- ✅ 每季度一次：更换控制柜进风滤棉，校准风扇转速（低于额定转速80%即更换）；
- 📌 附赠速捷小工具包：含防静电毛刷套装、端子清洁膏、铝粉吸附贴（贴于柜门内侧，实时监测沉降量）。
🟡 黄色动作：关键电气节点红外测温巡检
- 不是测“有没有温度”，是测“温差是否异常”；
- 标准：同批次端子间温差＞5℃、同组继电器线圈温差＞8℃、开关电源外壳与输入端子温差＞12℃ → 立即停机排查；
- 📱 我们给合作客户配发便携式红外热像仪（FLIR C5入门款），并培训班组长自主扫描——毕竟，最懂机器的人，永远在现场。
🔴 红色动作：急停回路定期通断验证（不是按按钮，是测全链）
- 每月一次，用万用表通断档，从急停按钮公共端开始，逐段测至PLC DI点，记录每段电阻值（应＜0.5Ω）；
- 每季度一次，模拟真实急停：短接安全继电器输出端→观察PLC是否立即STOP、伺服是否断使能、接触器是否瞬时释放；
- 💡 速捷独家彩蛋：我们开发了一套“急停链健康度打分表”（含12项检查点），扫码即可生成PDF报告，自动标红异常项——连厂长都能看懂哪颗螺丝该拧了。
🌟 最后送一句来自晋江产线的真实感悟：
“修机器最快的方法，不是换新件，而是让旧件少受罪。”铝基板冲孔机不怕冲，怕的是冲完不擦灰；
不怕震，怕的是震完不紧螺丝；
不怕潮，怕的是潮完不测地。而晋江速捷自动化科技有限公司——
成立于2017年12月，扎根福建晋江，服务超10000例自动化设备案例，
从比亚迪的精密冲压线，到恒安纸业的高速包装机，再到中国烟草的智能仓储系统，
我们见惯了铝粉里的故障、振动中的隐患、潮湿下的腐蚀。所以，我们不只卖维修，更卖“看得见的预防”；
不只解密码，更解“为什么总坏”；
不只写程序，更写“让机器少生病”的使用说明书。下一节，我们将带您直击“终极战场”——
当PLC真坏了、HMI真锁死了、数控系统真忘密码了……怎么办？
别慌，速捷的“复活术”，正在路上。
