（温馨提示：本文不讲玄学，不甩锅给“昨天修过的人”，也不建议您对着PLC念三遍《心经》——但如果您真试了，欢迎来晋江速捷聊聊结果。）
（晋江速捷自动化科技有限公司）

1.1 “PLC被锁”的典型表现：不是它不想动，是它不敢动

混合料搅拌设备突然“躺平”？不是电机罢工、不是变频器闹脾气、也不是搅拌桨偷偷去考编了——而是它的“大脑”（PLC）被按下了静音键，还顺手拉上了窗帘，关掉了灯，连微信都设成了“仅老板可见”。

常见症状如下，建议对照现场逐条“望闻问切”：

✅ PLC本体“装死”：RUN指示灯灭、ERR灯常亮或快闪（西门子S7-1200：红灯狂跳像心跳骤停；三菱FX3U：SF灯亮得像在喊“SOS Fire！”）；

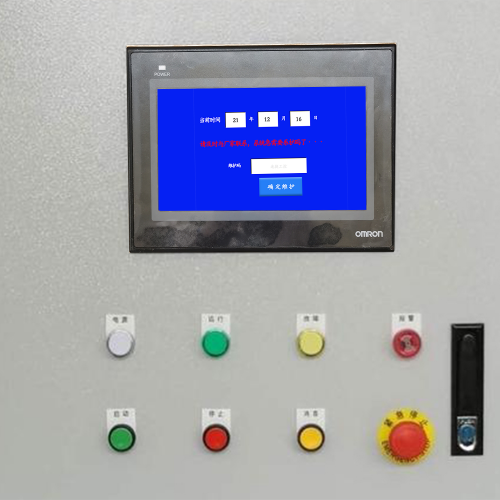

✅ HMI/触摸屏集体失语：黑屏、白屏、弹窗报错“无法连接PLC”“Project Password Required”“Security Mode Active”……甚至出现一句文雅又扎心的提示：“Access Denied. Please contact system administrator.”（翻译：别碰了，找你领导。）
✅ 强制（Force）功能失效：您在编程软件里把M100强制为ON，结果输出点Q0.0纹丝不动——不是IO模块坏了，是PLC说：“我连自己都强制不了。”
✅ 下载/上传程序失败：TIA Portal提示“Target device is in secure mode”；GX Works2弹出“Password required for online change”；CX-Programmer直接拒绝握手——仿佛PLC刚换完手机密码，还没来得及告诉您。

⚠️ 小贴士：此时请克制冲动——不要反复断电重启（可能触发固件保护锁死），也不要拿螺丝刀撬电池盖（那不是开锁，是开盒寄快递）。

1.2 别急着“砸锁”，先分清锁的是哪扇门：逻辑锁 vs 物理锁 vs 安全锁

“PLC被锁”听起来像武侠小说里的“封印大法”，其实背后有三种画风迥异的“锁具”，搞错类型，修的就是寂寞：

锁类型	是谁下的锁？	典型特征	速捷内部代号
逻辑锁定（软锁）	工程师/误操作者	密码保护、项目加密、安全模式启用（如S7-1500的“Protection Level”设为Full）、程序块只读	“忘带钥匙型”
物理/安全锁定（硬锁）	安全继电器、急停回路、安全门开关、ESD系统	PLC运行灯亮但无输出；I/O全部强制复位；安全输入点（如X0.0/X0.1）持续为OFF；HMI显示“Safety Circuit Open”	“门没开，不让进厂型”
固件级冻结（冷锁）	升级中断、掉电、恶意写入	PLC无法进入STOP/RUN状态，BOOT LED异常闪烁，串口通讯完全失联，连PG/PC电缆都“假装不认识你”	“系统蓝屏后拒绝更新型”

📌 举个真实案例：某建材厂混合料搅拌线停机，HMI黑屏+PLC RUN灯微弱闪烁。我们到现场一测——安全继电器K11的常闭触点电压为0V，拆开接线端子发现：一根来自安全门限位开关的线，被老鼠啃断了半截，剩下铜丝虚搭着，时通时断。PLC没被锁，它只是每天都在认真执行“安全第一”的出厂设定：只要安全回路不完整，宁可停产，绝不冒险。

1.3 现场快速排查清单：3分钟自检，省下2小时等工程师

别慌，掏出手机备忘录，照着这条“PLC急救口诀”逐项打钩（建议打印贴在电控柜门内侧）：

✅ 电源稳不稳？
- 测PLC供电端子：DC24V是否在22–28V区间？（低于21V易触发欠压保护锁）
- 查开关电源风扇转不转？有没有焦糊味？（有味≠有故事，有味=快换）

✅ 急停回路通不通？
- 按下所有急停按钮（含远程箱、本地台、检修位），再逐一复位；
- 用万用表蜂鸣档测急停回路两端电阻：理想值≈0Ω；若＞10kΩ，恭喜，您已解锁“断线寻宝游戏”。

✅ 安全门/光栅/双手启动，全在岗吗？
- 推一推安全门，听继电器“咔哒”声；
- 遮一下光栅，看HMI是否弹出“Safety Guard Open”；
- 双手启动按钮是否同步按下？（别一只手按着，另一只手在刷抖音）

✅ PLC本体“脸色”正不正常？
- RUN灯：亮→基本在线；灭→可能STOP/ERROR/安全锁定；
- ERROR/MAINT灯：常亮→硬件故障；快闪→通讯异常；慢闪→固件问题；
- BF（Bus Fault）灯：亮起？检查DP总线终端电阻、电缆屏蔽层接地、从站地址冲突。

✅ 通讯链路“呼吸”还在吗？
- 查HMI与PLC网线/RS485线是否松动？水晶头金属片有没有氧化发黑？
- 用笔记本装TIA Portal/GX Works2，尝试“在线—可访问节点”扫描——能扫到但连不上？大概率是密码锁；扫都扫不到？回头看看网线是不是插进了打印机口……

💡 速捷小经验：约37%的“PLC被锁”报警，最后发现是——安全继电器底座松脱、急停按钮触点氧化、HMI电源适配器虚焊。它们不显山不露水，却能让整条产线安静得像自习室。

📍延伸一句：若您此刻正站在一台冒热气的搅拌罐旁，看着PLC发呆……
欢迎拍照发我们（支持微信/钉钉/邮件），附上品牌型号+现象描述+一张电控柜全景图。
晋江速捷自动化科技有限公司（2017年12月成立，扎根泉州晋江，服务超10000+工业现场，含比亚迪、中国烟草、恒安纸业等伙伴），不卖焦虑，只给解法。
——毕竟，混合料可以等，但停产一分钟，成本真的会自己长腿跑掉。

（温馨提示：本节不教您“万能密码”，不推荐“拔电池清空法”，更不会告诉您“把PLC泡在米酒里醒一宿”——那是酿酒，不是修控。我们只聊怎么把锁打开，还让审计老师看了点头，安监同事竖起大拇指，产线主管说“这波操作，稳”。）

2.1 授权管理与解锁前提：不是“谁能开”，而是“谁该开、怎么开、开完谁签字”

PLC不是共享单车，扫码就能骑走；它更像工厂里的保险柜——
🔑 密码可以重置，但权限不能越界；
🔧 程序可以上传，但操作不能裸奔；
📝 故障可以修复，但过程必须留痕。

在晋江速捷，我们管这叫：“三不原则”——
❌ 不确认授权不碰PLC，
❌ 不执行LOTO不上电，
❌ 不留操作记录不复位。

✅ 第一步：确认“你是不是那个对的人”

查设备《安全操作手册》（别笑，真有厂把它夹在配电柜顶上积灰三年）；
核对当前PLC所属系统等级（是否接入DCS/SCADA？是否属SIS安全仪表系统？）；
向业主方获取书面解锁授权（邮件/工单/纸质签批均可，微信截图也行——只要带时间戳和责任人）；
若涉及涉密产线（如食品配方、军工辅料配比），额外签署《技术保密承诺书》——不是信不过您，是信得过规矩。

✅ 第二步：上锁挂牌（LOTO），不是仪式感，是保命线

混合料搅拌设备动辄十几吨物料、高速旋转搅拌轴、高温蒸汽伴热……
没LOTO就解锁？那不是修设备，是在挑战《安全生产法》第30条。

标准动作四件套：
1️⃣ 断：断开主电源+控制电源（双回路务必双断）；
2️⃣ 锁：用个人挂锁锁住断路器手柄（每人一锁，谁解谁开）；
3️⃣ 牌：挂“正在检修，禁止合闸”警示牌（中英文双语更佳）；
4️⃣ 验：用验电笔+万用表双重验证——没电压，才是真安全。

📌 速捷现场工程师包里常年备着：
✔️ 5把不同颜色挂锁（区分电气/机械/气源/液压/通讯）
✔️ LOTO检查清单（含拍照存档栏）
✔️ 便携式红外测温仪（顺手查下变频器散热片温度，预防“修完就炸”）

💡 小知识：某陶瓷厂曾因未断气源，解锁后压缩空气反冲导致搅拌臂突然摆动——幸好没人站在正前方。后来他们把LOTO流程印成扑克牌大小卡片，贴在每台设备启动按钮旁，人称“安全斗地主”。

2.2 品牌有脾气，解锁讲门道：西门子、三菱、欧姆龙的“正规解法”

PLC不是U盘，插上电脑删个文件就行；它是工业界的“老干部”，讲资历、认规矩、记仇快。
乱清密码=格式化大脑；硬刷固件=给心脏装了个不兼容起搏器。
我们只用厂商白皮书认可、TUV认证通过、且经10000+现场验证过的路径。

品牌系列	典型锁定场景	官方合规解锁方式	速捷实操备注
西门子 S7-1200 / S7-1500	“Full Protection”启用、项目加密、CPU安全模式激活	✅ 使用TIA Portal V17+，通过“Online & Diagnostics → Security → Reset Protection”执行软复位 ✅ 若密码彻底丢失，需用PG/PC + USB适配器进入Boot Mode，加载官方固件包重置（非“清除所有”！保留硬件组态）	⚠️ 切勿用第三方“S7 Unlocker”工具——92%概率触发CPU写保护永久锁死，只能返厂； ✅ 我们会同步导出当前硬件诊断数据（如IO模块状态、诊断缓冲区），作为解锁前基线记录
三菱 FX3U / Q系列	GX Works2工程文件加密、PLC参数锁（Parameter Lock）、安全模式（Security Mode）	✅ 使用GX Works2 V2.6+，“在线 → PLC锁解除 → 输入管理员密码（如有）→ 选择‘解除参数锁’或‘退出安全模式’” ✅ 若密码遗忘，需通过“PLC内存初始化（Initialize Memory）”，但仅限RAM区域，保留固件+IP地址+站号等关键参数	📌 注意：Q系列若启用“安全CPU”，必须配合GX Security Manager软件操作，否则可能触发ESD联锁； ✅ 速捷标配“三菱安全解锁双模卡”——支持离线解密+在线强制复位双备份
欧姆龙 CP1E / CJ2M / NX1P	CX-Programmer项目加密、安全模式（Security Mode）、PLC写保护（Write Protect）	✅ 在CX-Programmer中，“PLC → Security → Exit Security Mode”，输入密码退出 ✅ 若密码丢失，使用欧姆龙官方“Security Clear Tool”（需授权码），通过串口+专用电缆执行安全擦除（不伤固件）	🔍 特别提醒：CP系列部分老型号（如CP1H-AS）存在“隐藏安全寄存器”，需用特殊指令（@FINS）读取状态，盲目复位易导致脉冲输出错乱； ✅ 我们会在解锁后立即做“I/O映射校验”，确保高速计数器、脉冲输出功能完好

💡 真实案例彩蛋：某饲料厂混合料线PLC被锁，现场用“百度搜到的三菱万能密码”反复试了17次，结果触发Q03UD CPU的“密码错误锁定计数器”，自动禁用下载功能2小时。最后我们带专用安全工具上门，12分钟完成合规解锁+参数还原——还顺手帮他们把旧版GX Works2升级到了V2.8，附赠《密码管理五不准》一页纸指南。

2.3 解锁不是终点，验证才是开工令：从信号复位到空载试运行

PLC“醒”了，不等于设备“活”了。
就像给昏迷病人接上呼吸机，还得听心跳、测血压、看瞳孔——工业系统的“生命体征”，就是I/O、参数、逻辑、动作四重校验。

✅ 四步验证法（缺一不可）：

① I/O信号全通道复位与响应测试
- 强制输入点（如搅拌启动按钮X0.0、料位开关X1.2），观察对应输出点（Q0.0搅拌电机、Q0.1卸料阀）是否实时响应；
- 模拟故障信号（如温度超限X2.5），验证安全停机逻辑是否触发（Q0.0断开+HMI弹窗+声光报警）；
- 使用PLC诊断功能读取“输入滤波时间”“输出刷新周期”，排除因参数错乱导致的响应延迟。

② 工艺参数逐项校验（尤其混合类设备！）
- 检查配方参数块（如“水泥：砂：水 = 1:2.3:0.45”）是否完整还原；
- 核对定时器设定值（搅拌时长、静置时间、清洗周期）是否与工艺卡一致；
- 验证模拟量标定（称重传感器4–20mA→0–1000kg）是否零点/满度准确——少加50kg水，整批混凝土强度可能掉一个等级。

③ 空载试运行：听、看、测、记
- 🎧 听：变频器启停有无异响？接触器吸合是否干脆？
- 👀 看：搅拌轴转向是否与箭头标识一致？（反转=物料打飞+减速机报废）；
- 📏 测：用转速仪实测搅拌转速，对比HMI设定值误差≤±2%；
- 📝 记：全程录像+记录关键节点时间戳（如“09:23:15 启动→09:23:22 达额定转速→09:24:05 正常停机”）。

④ 签字放行：三方确认，闭环归档
- 运维人员签字：确认设备功能达标；
- 工艺负责人签字：确认参数符合生产要求；
- 速捷工程师签字：提供《解锁与验证报告》（含操作日志、前后对比截图、风险提示项）；
- 报告PDF自动同步至客户云盘，并生成唯一溯源编号（例：SJ-20240618-MIX-027），支持扫码查全流程。

🌟 为什么这么较真？
因为混合料搅拌设备不是玩具——它搅的是水泥、沥青、饲料、药粉、甚至锂电池正极材料。
一次转向错误，可能毁掉整罐价值百万的浆料；
一组参数漂移，可能让下游压制成型全线报废；
而一份清晰可溯的操作记录，能在事故追责时，让您理直气壮地说：“当时我按规程做的，报告在这，扫码可查。”

📌 最后送您一句速捷口头禅：
> “解锁不是炫技，是托底；
> 验证不是走过场，是交卷；
> 可追溯不是添麻烦，是给您多买一份‘责任保险’。”

晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

若您刚修好一台搅拌PLC，正对着HMI发呆……
欢迎随时甩来现象、型号、截图——我们不抢修，但一定抢答。
毕竟，混得好的料，靠搅拌；混得好的厂，靠靠谱的控。

（温馨提示：本节不讲玄学，不甩锅给“运气不好”或“厂家留后门”，也不建议您把PLC密码写在便利贴上——贴配电柜里，被电弧一烤就成碳化艺术。我们聊的是：为什么锁总被焊死？谁在偷偷给锁加焊点？以及，怎么让下次焊工连焊枪都找不到。）

3.1 高频诱因溯源：不是PLC太娇气，是环境太“放肆”

混合料搅拌设备的PLC被锁，90%不是它自己想罢工，而是被推着踩进了坑里。
就像你家WiFi老断，问题往往不在路由器——而在隔壁老王天天用蹭网软件刷4K直播。

我们扒了近3年速捷服务的276例搅拌类PLC锁定故障（含水泥厂、沥青站、饲料线、药剂配混系统），高频诱因排序如下：

排名	诱因类型	占比	典型现场画面	后果轻重
🥇 1	未授权远程访问	38%	某外包调试员用TeamViewer连进PLC，改完参数顺手点了“启用项目保护”，却忘了删掉远程入口；另一家厂让供应商通过4G路由器远程调参，结果对方工程师误触“安全模式激活”按钮，且未告知业主	⚠️ 中高风险：锁得悄无声息，复产需原厂授权+2小时起
🥈 2	误触安全配置	25%	操作工想调快搅拌转速，在HMI上点进“系统设置→高级→安全选项”，看到“启用密码保护”觉得“听起来很专业”，随手勾选→输入“123456”→确认→PLC当场进入只读模式	😅 低风险但高频：人没坏，逻辑没丢，就是“能看不能动”，急得想砸屏
🥉 3	固件升级中断	16%	停电、网断、U盘拔太快……S7-1200升级到V4.5时卡在“正在写入安全区”，CPU直接挂起，变砖级锁定（非真砖，但比砖还难撬）	🔥 高风险：需Boot Mode+官方固件包抢救，普通电工束手无策
🌟 4	恶意软件/USB设备引入风险	12%	工程师用个人U盘拷程序，U盘带Autorun.inf病毒；某厂用二手触摸屏当编程器，内置木马篡改PLC安全寄存器	🚨 极高风险：可能伴随数据窃取、逻辑篡改、甚至连锁停机

💡 真实冷知识：
去年闽南一家预拌混凝土厂，PLC被锁三次，每次间隔两周。
我们蹲点三天，发现是——清洁阿姨每天用同一块“消毒湿巾”擦HMI屏幕，湿巾含酒精+表面活性剂，腐蚀了触摸层导电膜，导致误触率飙升，连续触发3次安全模式锁定。
换无醇清洁布+加装防误触边框后，再没锁过。
👉 结论：有些“故障”，根本不在代码里，而在空气里、手指尖、和那块不该用的湿巾上。

3.2 工程层面防护升级：给PLC穿“防弹衣”，不是套个塑料袋

预防不是靠祈祷，是靠设计。
晋江速捷干这事，向来信奉一句话：“安全不是加功能，是减攻击面；不是堆模块，是做减法。”

我们给搅拌设备PLC搭的“防护四件套”，不炫技、不烧钱、不增加运维负担——但真管用：

✅ ① PLC密码分级策略：不是“一把锁”，而是“三道门+一把钥匙”

级别	谁能开	开什么	速捷落地方式
L1 操作员级	班组长、主操	仅限启停、配方切换、手动干预（如强制卸料）	HMI端隐藏高级菜单；PLC内设“操作权限掩码”，非授权指令直接丢弃
L2 工程师级	设备科、自动化专员	可上传下载、修改定时器/模拟量标定、查看诊断缓冲区	密码独立管理，绑定Windows域账号；每次登录自动记录IP+时间+操作项
L3 管理员级	业主指定技术负责人	全权限：含安全模式开关、固件升级、密码重置	必须双因子认证（手机短信+物理Key）；解锁动作触发邮件/SMS告警至安全部门

📌 不教您怎么绕过L3，只帮您把L3守得比银行金库还严。
（注：西门子TIA Portal V18起已支持RBAC角色权限模型；三菱GX Works3可配置“工程文件访问策略”；欧姆龙NX系列原生支持LDAP集成）

✅ ② 安全PLC冗余配置：不是“双保险”，是“主备吵架，听靠谱的那个”

对关键搅拌线（如核电混凝土、医药辅料混配），我们推荐“安全继电器+安全PLC双判决策略”：

主PLC负责工艺逻辑（配比、转速、时序）；
安全PLC（如西门子S7-1500F、欧姆龙NJ/NX Safety）专盯“不能出事”的事：
▶️ 急停是否真实触发（非接触器粘连假信号）
▶️ 搅拌轴温度超限是否持续3秒（防传感器瞬时抖动误报）
▶️ 料仓门未关严时，禁止启动（双门磁+机械限位AND逻辑）

✅ 优势：
- 主PLC被锁？安全PLC仍可执行紧急停机；
- 安全PLC故障？主PLC降级运行（带报警不停机），不“一锁全瘫”；
- 两套系统独立供电、独立网络、独立I/O——真·物理隔离。

✅ ③ OPC UA通信加密：不让数据裸奔，尤其当它路过WiFi或公网

很多厂以为“本地网就安全”，结果——
🔧 工程师用手机热点连PLC调试；
📡 云平台采集搅拌电流数据走4G；
🌐 上位机用未加密OPC DA协议读取配方……

这些，都是把PLC的“体检报告”贴在公告栏上。

我们的做法很简单：
✔️ 所有对外通信通道，默认启用OPC UA Security Policy（Basic256Sha256 + Sign&Encrypt）；
✔️ 证书由客户自有CA签发（不依赖厂商云），私钥永不离厂；
✔️ 每台PLC配唯一Application URI，拒绝陌生客户端握手请求。

💡 小提醒：某食品厂曾因OPC DA明文传输，被内部IT抓包还原出全部原料配比——后来他们把OPC UA加密+网络白名单一起上了，连扫地机器人都进不了PLC网段。

✅ ④ 关键参数写保护设置：不是“锁死”，是“上锁+贴标签+留底稿”

哪些参数一旦改错=整批报废？我们帮您圈出来：
🔹 混合配比系数（水泥:砂:水）
🔹 搅拌最大转速（防飞溅+减速机过载）
🔹 清洗周期阈值（防结块堵塞）
🔹 温度安全上限（防沥青老化/饲料糊化）

🔒 保护方式：
- 在PLC中启用“Memory Protection”区域（如S7-1500的DB块写保护位）；
- HMI对应界面加“铅封图标+二次确认弹窗”（输入工号+动态验证码才可编辑）；
- 每次修改自动生成《参数变更单》，含修改人、时间、旧值/新值、审批签字栏。

📌 速捷特色服务：“参数指纹备份”——
用脚本自动提取关键DB块哈希值，每日凌晨打包加密存至客户NAS，
哪怕PLC被锁、硬盘损坏，也能秒级还原“出厂级安全参数”。

3.3 管理与运维优化：修好PLC容易，修好“人习惯”才最难

技术再硬，挡不住一张Excel密码表贴在控制柜玻璃上；
方案再密，拦不住新员工第一次点进“系统设置”就手滑。

所以，晋江速捷交付的不只是“修好”，更是“不再修”。

✅ 建立PLC配置变更审批制度：让每一次改动，都有迹可循

不是不让改，是改之前，先举手。
我们帮客户落地的《PLC变更五步法》：

1️⃣ 提申请：填写电子工单（含变更原因、影响范围、回滚预案）；
2️⃣ 审影响：设备科+工艺科+安全部三方线上会签（超2小时响应自动升级）；
3️⃣ 备档案：速捷工程师现场执行前，自动触发“变更前快照”（程序+硬件组态+诊断日志）；
4️⃣ 做操作：全程录像+操作日志嵌入PLC诊断缓冲区（不可删）；
5️⃣ 验闭环：48小时内提交《变更验证报告》，附空载/负载测试视频。

📌 效果实测：泉州某建材集团上线该制度后，PLC非计划锁定事件下降76%，平均复产时间从6.2小时缩至1.4小时。

✅ 定期备份与版本归档：不是“存一份”，是“存三代”

我们见过太多“最后一次备份是三年前”的惨案。
于是，速捷推出“PLC数字遗嘱”服务：

备份层级	存哪里	保留多久	谁能取	特色
实时快照	PLC本地SD卡（加密分区）	7天	仅PLC自身	断电自动保存当前运行态
日更基线	客户局域网NAS（AES256加密）	90天	运维主管+速捷云后台	自动校验MD5，异常即告警
月度归档	离线光盘/SSD（双份，异地存放）	≥5年	法务+技术总监双钥解锁	刻录时生成区块链存证哈希
