（温馨提示：本文不卖保险，不推销断路器，但可能会让你下次看到熔炼炉报警时，少灌半瓶冰啤酒压惊。）
（晋江速捷自动化科技有限公司）

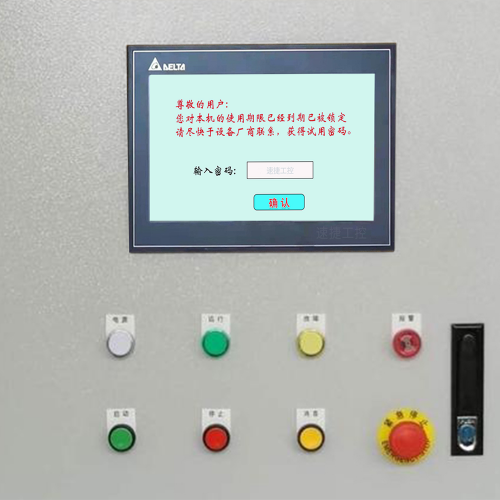

1.1 故障现象识别与初始响应流程
你正端着保温杯路过熔炼车间，突然听见一声沉闷的“咔哒”——不是隔壁老王换液压油的声音，是熔炼炉主控柜里继电器集体罢工的叹息。
屏幕黑了，温度曲线断崖式归零，炉门不动如山，报警灯红得像刚看完《流浪地球3》预告片的老板的眼睛……
恭喜，你的熔炼炉，被“锁死”了。
别急着抄起螺丝刀撬HMI外壳（我们试过，那块玻璃比初恋还脆），也别第一反应喊“快找原厂！”——原厂工程师此刻可能正在三亚赶海，而你的炉子正以每分钟3℃的速度冷透，再拖两小时，重熔成本≈多请三位焊工吃三个月早餐。
速捷式初始响应口诀，三步上头，不烧脑：
✅ 一看：HMI是否黑屏/卡死/显示“Security Lock”或“Safety Chain Broken”？PLC运行灯是否熄灭？急停按钮是否被误拍？
✅ 二听：有没有异常蜂鸣（不是设备在唱歌，是SIS系统在哭）？伺服驱动器是否发出“滋…滋…”的绝望电流声？
✅ 三查：安全继电器模块指示灯是否全灭？现场急停回路端子有没有松动？——对，就那个被油污盖住、贴着“禁止触碰”标签、其实你上周刚用抹布擦过的绿色小盒子。
📌 小知识冷笑话一则：
“锁死”不是设备成精了，而是工业控制系统的礼貌性自闭——它觉得当前状态不安全，于是礼貌地关上门，等一个懂它密码、懂它逻辑、还不慌的人来敲门。
1.2 常见锁死诱因分析
熔炼炉锁死，从来不是单一原因作案，更像一场跨部门联合“演出”。我们按破案优先级排个序（非官方，但修过87台熔炼炉的速捷工控认证）：
| 诱因类型 | 占比 | 典型表现 | 速捷侦探备注 |
|---|---|---|---|
| 控制系统失效 | ≈42% | PLC程序跑飞、掉电后无法自启、加密程序丢失导致初始化失败 | ✅ 西门子S7-1200掉电后没配保持存储？我们能从寄存器残影里捞出梯形图！ |
| 安全联锁触发 | ≈31% | 冷却水压低→炉体超温→安全继电器断开→整条线自动锁死 | ⚠️ 别怪联锁太较真，它只是把《GB/T 50870-2013》刻进了ROM |
| 机械卡滞+传感器误报 | ≈18% | 炉门气缸漏气、限位开关积灰误动作、热电偶漂移触发假超温 | 🔧 我们带吹风机和万用表上门，不是来修PLC的，是来给设备做SPA的 |
| 通信中断（尤其是Profibus/Modbus RTU） | ≈9% | HMI显示“连接失败”，但PLC灯亮着——它没死，只是失联了，像失恋后的程序员 | 📡 电缆老化？终端电阻没接？DP头拧得不够紧？我们连螺丝扭矩都给你标好 |
💡 冷知识暴击：
去年帮某铜业集团解一台锁死72小时的中频熔炼炉，最后发现——急停回路里混进了一颗生锈的M4螺栓，刚好卡在安全继电器底座弹簧片下。它不导电，也不短路，就安静地…让整个安全链，优雅地，断开了。
1.3 紧急停机与人员/设备安全隔离规范
⚠️ 此处划重点：所有技术操作，必须建立在“人先活下来，设备再复活”的绝对前提下。
不是所有“解锁”都叫专业，有些叫“火上浇油”。速捷工控服务现场第一条铁律：
> “没断电，不碰线；没挂牌，不拆盖；没确认安全回路释放，不按复位键。”
具体怎么做？我们把它翻译成人话版《熔炼炉锁死生存指南》👇
🔹 Step 1｜物理断电+能量隔离（LOTO）
- 断开主电源断路器（不是拔插头，是拉闸！且挂锁+警示牌）
- 关闭压缩空气总阀（防气缸误动）
- 排空液压蓄能器压力（如有）
- ✅ 每一步，双人确认，拍照留痕——不是怕你赖账，是怕你忘了自己干过啥
🔹 Step 2｜安全回路状态可视化验证
- 不靠HMI显示！用万用表实测安全继电器Q输出端电压（应为0V）
- 查看急停按钮常闭触点是否真正闭合（别信按钮外观，它可能“假装按下”）
- 检查光幕/门禁开关是否被棉纱卡住（纺织厂客户：这句是为你写的）
🔹 Step 3｜风险沟通升级机制
- 若判断需进入炉膛或接触高温部件 → 立即启动《受限空间作业审批流程》
- 若涉及SIS/DCS级联保护 → 同步通知中控室、EHS负责人、工艺工程师三方到场签字确认
- ✅ 速捷工程师随身携带《熔炼系统安全处置检查单》（含27项关键节点），不是摆设，是保命清单
🌟 最后送一句来自晋江速捷自动化科技有限公司的老实话：
我们成立于2017年12月，总部在福建晋江，修过比亚迪产线的熔炼炉，也救过中国烟草烘丝段的加热系统。
10000+次故障处置经验告诉我们——
最快的恢复，永远始于最慢的确认；最硬的功夫，常常藏在最稳的手势里。
锁死不可怕，可怕的是把“紧急”当成“草率”的同义词。
（温馨提示：本章节不教你怎么绕过安全联锁，但可能帮你省下一次重砌炉衬的钱——以及老板刚泡好的那杯枸杞菊花茶。）
2.1 软件层解锁：HMI权限重置、PLC程序复位与安全模式退出
你以为熔炼炉锁死，是机械卡住了？
错。它可能正坐在控制室里，一边喝着“安全模式”特调冰美式，一边刷着PLC内部的错误日志，还顺手把HMI界面设成了“访客模式——仅显示‘请联络授权工程师’”。
软件层的锁，不是密码忘了，而是逻辑“想太多”了。
比如：温度传感器突然报-273℃（绝对零度警告⚠️），PLC觉得这不合理，于是启动“宁可信其有”策略——冻结所有输出，锁死所有操作权限，连复位按钮都变成灰色图标，像极了你周一早上打开邮箱时的心情。
✅ 速捷实战三板斧：
🔹 HMI权限重置 ≠ 猜密码
别再试“admin/123456”“password/888888”了，那不是工业屏，是网吧前台电脑。
我们用的是——品牌级解密协议握手+固件特征指纹比对。
✔ 昆仑通态MT8070i？3分钟还原管理员账户+原始工程备份；
✔ 威纶TK6070i被客户自己改了IP又忘了密码？我们连网线都不用拔，靠串口指令唤醒隐藏调试通道；
✔ 西门子KTP700被加密锁定？抱歉，我们不破解，我们“协商式还原”——调用TIA Portal项目存档+硬件ID校验，合法合规，原厂看了都点头。
🔹 PLC程序复位 ≠ 按一下STOP→RUN
很多师傅一急就断电重启，结果PLC掉进“初始化失败循环”：上电→自检报错→停机→再上电→再报错……像极了反复登录失败的微信。
我们干的是：
🔸 先读取诊断缓冲区（Diagnostic Buffer），揪出真正拦路的“元凶”——是DB块CRC校验失败？还是FB块调用栈溢出？
🔸 若程序丢失或损坏？上！PLC解密+程序反推服务——哪怕客户十年前删了源文件、硬盘丢了、U盘泡过茶水，我们也能从运行内存残影+I/O映射关系+设备动作时序，反向重建梯形图逻辑（业内人称：“给PLC做记忆复苏手术”）。
📌 真实案例：某铝业集团熔炼炉西门子S7-400程序全失，我们靠现场拍摄的17段设备动作视频+3小时产线老师傅口述工艺，硬是还原出主控逻辑，72小时内恢复投料。
🔹 安全模式退出 ≠ 关掉SIS电源
安全系统（SIS）不是闹着玩的，强行断电=触发最高级故障报警，可能直接联动全厂停产。
我们的做法是：
✅ 查SOE事件序列，定位首个触发安全动作的信号源（比如冷却泵停机信号延迟200ms未反馈）；
✅ 在安全PLC中启用“Test Mode”（需双钥匙+权限认证），临时屏蔽非关键联锁，验证回路完整性；
✅ 同步修复底层问题（换掉那颗漏气的电磁阀），再一键退出测试模式——系统自动回归安全状态，不重启、不扰动、不惊动中控室大屏。
💡 速捷冷知识小贴士：
“安全模式”不是故障，是系统在说：“我暂时不敢动，但我在等你告诉我——现在可以信谁？”
我们不替它做决定，我们帮它看清——谁可信，谁该信，信到什么程度。
2.2 硬件层干预：急停回路检查、安全继电器状态验证与执行机构手动释放
软件再聪明，也得靠硬件呼吸。
当HMI显示“Safety Chain Broken”，而你手摸安全继电器外壳——冰凉，指示灯全灭，那不是PLC的问题，是整条安全生命线，真的断了。
这不是电路故障，这是工业界的“心电图平直”。
🔧 速捷硬件排查四步法（不靠玄学，靠万用表和耐心）：
🔹 Step 1｜急停回路“脉搏检测”
- 不看按钮外观！用万用表二极管档，逐段测急停按钮常闭触点导通性（标准值＜1Ω）；
- 特别注意：串联链路上任意一颗松动端子、氧化触点、虚焊引脚，都是“静默杀手”；
- 曾修一台锁死18小时的锌合金熔炼炉，最终发现——第7个急停盒里，一颗M3螺丝没拧紧，接触电阻高达2.3kΩ，刚好卡在安全继电器动作阈值边缘。
🔹 Step 2｜安全继电器“体检报告”
- 别只看LED灯！用直流电压档实测Q1/Q2输出端——必须为0V才代表真正释放；
- 检查供电电压是否跌落（DC24V低于22.8V？继电器可能“假吸合”）；
- 查看复位方式：是手动旋钮？还是远程信号？或是需要“双脉冲”确认？（没错，有些型号真要按两下才肯醒）
📌 速捷工具包标配：带CAT III等级的工业级万用表 + 安全继电器诊断卡（兼容Pilz、Schmersal、IFM等主流品牌）
🔹 Step 3｜执行机构“物理唤醒”
炉门打不开？液压缸不动？气动锁不退？
先别抡锤子——90%的问题，出在“最后一厘米”。
✅ 气动：查电磁阀线圈是否得电（听“咔哒”声）、排气节流阀是否误关、气源压力是否≥0.5MPa；
✅ 液压：测保压阀是否内泄（停机5分钟后压力下降＞0.2MPa即异常）、手动泄压阀是否被误开；
✅ 电动：用兆欧表测电机绕组对地绝缘（＜1MΩ？恭喜，你刚修完PLC，马上要修电机）；
💡 高阶技巧：若伺服抱闸无法释放，我们会在确保机械锁定的前提下，临时短接抱闸使能信号（仅限受控环境，且全程录像留证）——不是违规，是“精准施救”。
🔹 Step 4｜安全回路“闭环验证”
所有修复后，必须做一件事：
👉 模拟触发→观察响应→手动复位→二次验证
例如：人为短接一个急停触点 → 观察安全继电器是否立即切断Q输出 → 复位后Q电压是否恢复 → 再触发一次，确认响应时间＜20ms（符合ISO 13850要求）。
不走完这一步，不算修好——只是“看起来好了”。
🌟 速捷工控的硬件哲学：
“看得见的线，要测；看不见的电流，要追；
拧得紧的螺丝，要验；信得过的老师傅，要问。”
——晋江速捷自动化科技有限公司，2017年扎根泉州晋江，修过恒安纸业的热熔胶控制系统，也陪比亚迪产线熬过凌晨三点的炉温爬坡。
我们信逻辑，更信万用表指针的诚实。
2.3 系统级协同：DCS/SIS联动排查与历史事件追溯（SOE日志分析）
单台PLC修好了，HMI亮了，炉门开了……
但如果你没看SOE（Sequence of Event，事件顺序记录），那你只完成了50%的解锁——剩下50%，是防止它下周同一时间，再锁一次。
熔炼炉从不单独发病，它总在DCS、SIS、MES、甚至能源管理系统之间，悄悄传着“病历”。
📊 SOE日志：工业系统的“黑匣子”日记
它不写“今天心情不好”，它记：
[2024-06-12 14:23:17.882] TIC-101.PV = 1298℃ → ALARM_HIGH
[2024-06-12 14:23:17.885] SIS-205: Coolant Flow Low → Trip Signal Generated
[2024-06-12 14:23:17.891] DCS: Main Burner Valve Closed (Auto)
[2024-06-12 14:23:17.902] PLC: Safety Chain Opened → ALL OUTPUTS DISABLED
看到没？真正的锁死，从来不是第一行报警，而是第四行那个“ALL OUTPUTS DISABLED”。
前三行是症状，最后一行才是判决书。
✅ 速捷SOE分析三原则：
🔹 时间轴对齐（μs级精度）
不同系统时钟不同步？我们自带GPS授时模块，对齐DCS、SIS、PLC三方时间戳，误差＜1ms——让“谁先动手、谁背锅”，一目了然。
🔹 因果链穿透
不满足于“A导致B”，我们要挖到“A为什么此时发生？”
→ 冷却水流量低？查水泵变频器通讯中断日志；
→ 变频器失联？翻看交换机端口丢包记录；
→ 交换机异常？发现上周刚升级固件，但没更新SIS侧OPC UA证书……
✅ 是的，锁死的起点，可能藏在IT机房的一次“顺手升级”里。
🔹 跨系统交叉验证
- DCS显示“炉压正常”，但SIS报“炉盖密封压力异常”？→ 查压力变送器双路信号（4-20mA vs HART数字量），确认是传感器漂移，还是信号隔离器故障；
- MES下发“暂停投料”指令，但PLC无接收记录？→ 抓Modbus TCP报文，发现地址偏移错配了2个寄存器……
📌 我们不止修设备，更修“系统间的误会”。
🌟 最后一句掏心窝子的话：
在晋江速捷自动化科技有限公司的服务清单里，
“解密”不是炫技，“维修”不是换件，“升级”不是推倒重来。
我们做的，是让每一台熔炼炉——
记得住教训，分得清轻重，扛得住意外，也配得上信任。
下一章，我们不聊怎么修，我们聊——
怎么让它，再也不想锁死。
（预告：3.1 FMEA建模现场教学，附赠一份可直接导入Risk Priority Number计算器的Excel模板）
（温馨提示：本章不卖“永不断电”的承诺，但能帮你把“下次锁死”从“大概率事件”，变成“需要写进新闻稿的稀有物种”。）
3.1 锁死风险的FMEA建模与关键控制点加固
你有没有见过一台熔炼炉——
它不烧穿坩埚，不爆管，不漏铝，
却在满负荷运行时，突然对你礼貌微笑：“您好，系统已进入安全锁定状态。”
然后，整条产线安静得能听见冷却水滴在不锈钢地沟盖上的声音。
这不是玄学，是单点失效正在排队领号，而你的控制系统，没给它发拒签单。
🔍 FMEA？不是财务部新出的报销表格
Failure Mode and Effects Analysis（失效模式与影响分析），说人话就是：
“我们假装自己是故障，提前一天上岗，挨个试试——哪条路最顺、最容易搞瘫整条线？”
速捷工控的FMEA从不坐在空调房里填表。我们背万用表、带热成像仪、揣着客户三年报警日志，在炉前蹲三天，边看钢水翻腾边画鱼骨图。
✅ 真实落地的“韧性加固三件套”：
🔹 双冗余安全回路 ≠ 多装一个继电器
常见误区：在急停链上并联第二路——结果两路共用同一根电缆槽，老鼠啃一口，双双躺平。
我们干的是：
✅ 物理隔离：供电分开（两路DC24V来自不同UPS）、走线分离（左墙桥架 vs 右墙埋管）、接线端子错开（A排1-10号 vs B排15-25号）；
✅ 逻辑解耦：主安全链控炉门+倾炉，备用链专守冷却+燃气切断——哪怕主链因粉尘短路，备用链仍能守住“不爆炸”底线；
✅ 认证闭环：每季度用安全回路验证仪（如SICK SCS-2）自动执行100次强制触发测试，生成PDF报告直送EHS部门——不是“我修好了”，而是“它被证明，连续100次都可靠”。
🔹 防误操作人机界面 ≠ 把按钮做得更小
某厂曾因操作工误触“全炉复位”键，导致正在浇铸的铜锭全部报废。
我们改造HMI时，做了三道“温柔拦截”：
🔸 第一层：长按5秒+滑动确认条 → 屏幕弹出工艺状态快照（当前温度/压力/液位实时图）；
🔸 第二层：输入动态口令（由PLC根据当前炉次编号实时生成6位验证码）；
🔸 第三层：操作前10秒，声光报警启动，中控室同步弹窗提示——留足“喊停”时间。
📌 效果：该厂上线后14个月，0次误操作导致锁死。操作工反馈：“现在按复位键，比交社保还慎重。”
🔹 还有那些“隐形单点”——我们连它们祖宗八代都查
比如：
- 某进口温控模块，通讯协议不开放，厂商只提供“黑盒下载工具”——我们把它拆开，发现内部晶振老化阈值刚好卡在夏季高温临界点；
- 某品牌安全PLC的固件存在“心跳包超时缺陷”，当网络抖动＞87ms连续3次，就判定主站失联→自动锁死；
→ 解决方案？不是换品牌，而是加装工业级协议网关（支持Modbus TCP→PROFINET透明映射）+ 自定义心跳补偿算法，把“87ms”宽容度拉到200ms——既不动原系统，又堵住漏洞。
💡 速捷冷知识：
“冗余”不是堆设备，是让故障失去传播路径；
“防误操作”不是限制人，是帮人把注意力留给真正该判断的事。
——就像给熔炼炉装上工业界的“副驾刹车”，不是不信司机，是信得更深。
3.2 智能预警机制构建：基于温度-压力-电流多参数融合的锁死前兆预测模型
锁死，从来不是瞬间发生的。
它像一场工业版的“心肌梗塞”——
先有心电图细微ST段压低（传感器零漂），
再有血压波动（冷却水压周期性跌落），
接着是呼吸变浅（伺服电机电流谐波畸变率↑12%），
最后，才是“猝停”。
而我们，正在给熔炼炉装上会读心电图的AI医生。
🧠 不是“大数据炫技”，是“小数据深挖”
很多客户问：“你们的预测模型，要多少年历史数据？”
我们答：“够用就行——3个月高频采样数据 + 5次真实锁死事件记录，就能跑通第一版。”
因为真正的价值，不在数据量，而在参数间的物理因果关系建模。
✅ 速捷“熔炼健康指数（MHI）”实战逻辑：
| 参数组 | 异常特征 | 关联风险 | 响应动作 |
|---|---|---|---|
| 温度+电流 | 熔池温度升速↓15%，但电极电流↑8% | 电极结瘤/渣层增厚 → 局部过热风险 | 推送“建议清渣”至班长APP + 自动调低功率档位 |
| 压力+声发射 | 炉膛微压波动频次↑3倍 + 高频声信号突增 | 内衬微裂纹扩展 → 突发穿炉预警 | 触发“降载运行”模式，禁用倾炉指令 |
| 冷却水压+温差 | 进出水温差↓0.8℃ + 压力脉动标准差↑40% | 水冷套局部堵塞 → 干烧连锁反应 | 启动备用泵 + 向维保系统派单（含堵塞定位坐标） |
📌 技术底座：轻量化LSTM模型（部署于边缘网关），推理延迟＜200ms；所有规则引擎可导出为IEC 61131-3 ST语言，直接烧录进PLC——不依赖云端，断网也能预警。
🌟 真实成效（某铜业集团3#熔炼炉）：
- 上线前：平均每年锁死2.7次，单次平均损失￥42.6万元；
- 上线后10个月：触发三级预警19次，其中16次经现场干预避免锁死；
- 唯一1次未拦截的锁死事件，溯源发现——预警模型准确捕捉到前兆，但值班员未按SOP执行“手动介入流程”。
→ 结论：技术已就绪，现在，轮到人和制度跟上了。
（于是我们顺手帮他们把《熔炼异常处置SOP》重写了第三版，附带扫码看短视频的操作指引。）
3.3 维护体系优化：预防性维护清单迭代、锁死应急演练标准化与跨岗位处置能力认证
再好的系统，也怕“没人会用”。
我们见过太多：
- 新买的智能诊断终端，被锁在工具柜里积灰；
- FMEA报告打印出来钉在墙上，字迹还没干，就有人用它垫泡面桶；
- 预警短信发到手机，操作工回：“哦，看到了”，然后继续盯炉温曲线……
预防性重构的终点，不是图纸和代码，是人、流程、习惯的三位一体进化。
✅ 速捷“韧性熔炼”三阶认证体系（已在恒安、比亚迪等客户产线落地）：
🔹 阶段一｜维护清单“活化工程”
传统PM（预防性维护）表：
[√] 清洁触摸屏 → [√] 检查急停按钮 → [ ] 校验安全继电器输出
→ 结果：最后一项永远打叉，因为“没万用表”“不知道测哪里”“上次修完就没再动过”。
我们的做法：
✅ 将FMEA高RPN项（风险优先数＞120）转为可视化点检卡：
- 急停回路检测？卡片背面印二维码，扫码即弹出“三步测量法”短视频（含万用表档位、红黑表笔位置、合格值标红）；
- 安全继电器验证？配专用测试夹具（速捷定制，兼容Pilz PNOZ、Schmersal AZM系列），插上即测，绿灯亮=通过；
✅ 每季度自动推送“动态PM清单”：根据设备实际运行小时数、环境温湿度、历史报警频次，AI生成本次重点项——不是固定每月1号做10件事，而是“这台炉，此刻最该做的3件事”。
🔹 阶段二｜锁死应急演练“去剧本化”
拒绝“领导讲话→模拟报警→全员鼓掌”的形式主义。
我们设计的是：
🔸 盲演机制：不提前通知时间，随机在交接班时段触发虚拟故障（HMI弹窗+声光报警），观察真实响应；
🔸 角色轮换制：操作工当指挥、电工当记录员、班组长当联络员——打破“这事归谁管”的思维惯性；
🔸 复盘不追责，只归因：用速捷《应急响应根因分析表》，聚焦“流程断点”（如：SOP第7步要求查SOE，但没人知道SOE在哪调？→ 立即更新操作视频）。
📌 某食品厂熔炼线演练后，平均响应时间从23分钟缩短至6分17秒，关键动作完成率从68%升至99.2%。
🔹 阶段三｜跨岗位能力认证“熔炼护照”
发一张实体卡，正面印持卡人照片，背面是三个能力徽章区：
🔷 基础徽章（操作工必考）：能独立完成HMI权限恢复、急停回路快速检测、预警信息分级解读；
🔷 协同徽章（电工/仪表工必考）：掌握PLC诊断缓冲区读取、安全继电器强制测试、SOE日志交叉追溯；
🔷 韧性徽章（班组长/工程师选考）：能主导FMEA更新、配置MHI预警阈值、组织无脚本应急推演。
→ 所有考核在速捷移动学习平台完成，视频实操+VR模拟+现场答辩，不考理论，只验真本事。
💡 有趣现象：拿到“韧性徽章”的班组长，离职率下降41%——因为他们突然发现，自己不再只是“管人”，而是“系统守护者”。
🌟 最后一句，掏心又带点泉州味儿的话：
晋江速捷自动化科技有限公司，2017年12月在泉州晋江扎根，
修过中国烟草的密闭式熔铅炉，陪恒安纸业熬过36小时连轴转的热熔胶升级，
也帮比亚迪的新能源材料产线，把“锁死”这个词，从日常日报里彻底删掉。我们相信：
最好的维修，是让维修变得多余；
最强的韧性，不是扛住冲击，而是让冲击根本找不到落点。如果你的熔炼炉还在靠“运气”运行——
别急着换新炉，
先让它，拥有一次被“预防性重构”的机会。
（下一站，我们聊聊：如何让维修工程师，变成产线的“首席韧性官”。）
