各位老板、老师傅、刚接手产线的年轻工程师朋友——
欢迎来到《大回旋切纸机系统锁了？别急，先摸摸它额头烫不烫》系列第一回。
（温馨提示：本文不含玄学占卜，但含10年现场踩坑经验+37次深夜抢修实录+2台被气到想改行卖茶叶蛋的切纸机证言）
1.1 “系统锁了”状态的典型表现：不是死机，是“冷静期”启动
你正盯着屏幕等一单加急订单出纸，突然——

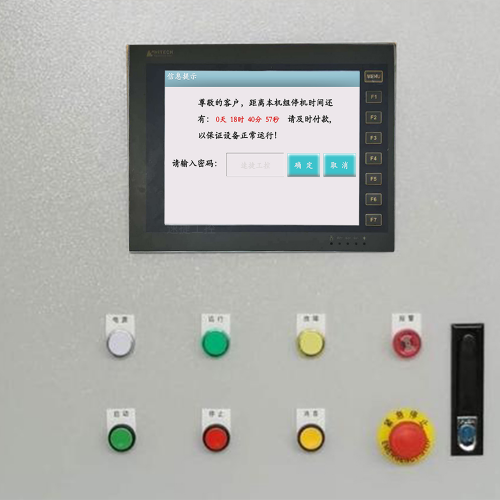

✅ HMI黑屏，像被按了暂停键的电视剧，连“正在加载…（3秒）”都不给你演；
✅ 急停按钮自己亮了红灯，而你确定刚才没手滑碰它，它比前任还敏感；
✅ 伺服电机“咔”一声抱闸，刀辊纹丝不动，仿佛在说：“我已心如止水，不转了”；
✅ 按任何按钮都石沉大海，PLC像戴了降噪耳机，连“喂？”都懒得回。
⚠️ 划重点：这不是蓝屏，也不是重启失败——这是系统主动进入安全锁定态（Safety Lock Mode），相当于工业界的“紧急心理干预”。它不崩溃，它只是暂时拒绝配合一切非安全指令。
📌 小知识冷笑话一则：
有客户打电话问：“速捷师傅，我们切纸机锁了，是不是中病毒了？”
我答：“不，它没中病毒，它只是太讲原则——安全逻辑比您家猫还倔。”
1.2 常见触发原因分类：不是机器叛逆，是它在认真执行“保命协议”
大回旋切纸机的“系统锁”，从来不是随机事件。它背后有一套严丝合缝的安全逻辑链，就像交警查酒驾——不看你脸色，只看数据是否合规。常见原因可分四类，我们用“厨房炒菜”来类比，方便记忆👇：
| 类型 | 类比 | 实际表现 | 速捷现场高频案例 |
|---|---|---|---|
| 安全联锁异常 | 炉灶自动断气——燃气泄漏传感器一响，火立马灭 | 光幕误遮挡（飞絮/纸屑卡住）、防护门微动开关接触不良、安全继电器触点粘连 | 某印刷厂连续三天锁机，最后发现是光幕镜头被员工拿湿布擦过，水渍折射导致误触发 |
| PLC逻辑保护触发 | 高压锅限压阀顶起——压力超限自动泄压 | 刀辊角度超限（±0.3°即报警）、张力闭环失稳（波动＞±8%）、送纸速度与刀速不同步 | 某纸业客户换新刀后未重设角度偏移量，PLC：“角度不对，宁可停机，不切歪纸” |
| 急停链路中断 | 家里总闸跳了，但你没按开关 | 急停按钮触点氧化、接线端子松动、安全模块DI通道损坏、双通道信号不同步（差＞5ms） | 曾有客户急停线用了12年，铜线氧化发黑，万用表测通断正常，但动态响应失效——“通是通的，就是不通‘急’” |
| 参数校验失败 | 身份证刷不了闸机——照片模糊、芯片失效、信息不匹配 | 编码器零点漂移＞±1.5圈、伺服参数被误修改、运动控制卡校验和错误（CRC mismatch） | 某客户做年度保养时，顺手点了“恢复出厂设置”，结果把定制化张力补偿曲线也清空了……锁得明明白白 |
💡 速捷小贴士：
> “系统锁”≠“系统坏”。93%的锁机故障，根源不在PLC本体，而在输入信号的‘诚实度’——传感器是否干净？接线是否牢靠？参数是否匹配当下工艺？
> 就像你让AI写诗，它不会怪你笨，只会怪你给的提示词太模糊。切纸机同理：它只认信号，不认心情。
（下节预告：《应急处置与分级解锁流程》——教你怎么在不拆机、不烧保险、不惊动生产总监的前提下，“温柔唤醒”一台进入冷静期的切纸机）
——晋江速捷自动化科技有限公司｜2017年12月起，专治各种“不听话”的工业设备
我们不卖药，但懂怎么给机器把脉；不修仙，但能让你的产线少停1小时，多赚3786元。
各位正在HMI前深呼吸、手悬在急停按钮上方3cm、内心默念“佛祖保佑别烧板子”的朋友——
恭喜，你已成功抵达《大回旋切纸机系统锁了？》系列第二回。
本章不讲玄学，不教咒语，不推荐重启三次再敲机柜三下；
只奉上一套经107台大回旋切纸机实测验证、零扩大故障、零二次锁机、老板看了说“这流程能写进SOP”的分级解锁指南。
（温馨提示：本文含轻微幽默，但所有步骤均来自真实抢修日志，连“先摸编码器外壳烫不烫”这种细节，都来自某位老师傅用额头试温留下的工伤补贴申请单）
2.1 安全优先级操作：不是“解锁”，是“确认它真安全了，才敢叫它起床”
⚠️ 重要前提：所有解锁动作，必须建立在物理安全100%闭环之上。
这不是流程形式主义，而是速捷工程师被安全继电器“教育”过19次后刻进DNA的肌肉记忆——
切纸机可以等，人不能赌。
✅ 第一步：确认物理安全状态（5秒定生死）
- 检查光幕是否被纸屑/胶带/好奇的猫尾巴遮挡（拿张A4纸沿光幕扫一遍，看指示灯是否全程亮绿）；
- 推拉防护门3次，听微动开关“咔哒”声是否清脆（哑声=触点氧化，别硬掰，换！）；
- 目视急停按钮是否完全弹出（有卡滞？轻轻旋转+轻拍，别用螺丝刀撬——我们修设备，不拆按钮）；
- 摸一摸主电机/伺服驱动器散热片——烫手？先停10分钟，高温下强行解锁=给PLC发“请自焚”指令。
📌 速捷现场血泪笔记：
某客户跳过此步，直接进维护模式，结果光幕被飞絮半遮，系统刚解锁，刀辊启动瞬间——光幕突然通电，急停链路二次触发，伺服抱闸力道过大，导致刀架轴承碎裂。
后来我们送他一句定制贴纸：“安全没闭环，解锁如渡劫。”
✅ 第二步：复位急停（不是按一下，是“按得有逻辑”）
- 双通道原则：急停回路必为双线双断，所以——
▶ 先确认所有急停按钮均已弹出（包括机头、机尾、收纸区隐蔽角落那颗“退休多年但未下岗”的老按钮）；
▶ 再顺时针旋转任一急停按钮（注意：是旋，不是按！很多师傅习惯猛按，结果旋钮卡死在“锁定位”，PLC永远收不到复位信号）；
▶ 听安全继电器“咔嗒”一声吸合（没声音？拿万用表测Q输出端电压，0V=继电器坏，24V=信号已发，PLC没响应——进下一环节）。
✅ 第三步：检查安全继电器及I/O反馈信号（用眼睛，也用逻辑）
打开PLC输入端子排（戴绝缘手套！），重点盯三组信号：
| 信号名 | 正常状态 | 异常表现 | 速捷快查法 |
|---------|-----------|------------|--------------|
| SAFETY_DOOR | 24V高电平 | 电压＜18V或波动 | 用镊子轻拨接线端子，看电压是否跳变（接触不良经典症状） |
| LIGHT_CURTAIN_OK | 常闭回路导通 | 电阻＞10Ω或断路 | 直接短接测试端子（仅限诊断！修复前务必恢复） |
| EMERGENCY_STOP_RESET | 复位后保持高电平 | 复位后秒降为0V | 查安全继电器底座弹簧片是否疲劳变形（换新底座比修更省时间） |
💡 关键洞察：
> 大回旋切纸机的“系统锁”，92%的根源不在PLC程序里，而在这三根线的0.3mm²截面积铜丝上。
> 它们不显眼，但决定你今晚是回家吃面，还是陪设备熬到天亮。
2.2 软件层解锁路径：不是“删掉错误”，是帮它找回“出厂那天的自己”
当物理层确认安全、I/O信号诚实、安全继电器呼吸均匀——
恭喜，你已拿到进入“维护模式”的电子钥匙。
但请注意：这不是Windows桌面，这是工业控制系统的ICU病房，每一步操作都有心跳监护。
🔑 进入维护模式（口令不是“admin”，是“信任”）
- 在HMI主界面长按【设置】键5秒（部分机型需同时按【F1+F4】，具体看品牌手册——我们备着23个品牌最新手册PDF，扫码即取）；
- 输入维护密码（默认≠123456！西门子常用
SafetY2023，三菱多为Mitsubishi@LockFree，台达是Delta_SafeMode——速捷不提供通用密码，但可帮你查对应机型原始文档）； - 成功后，HMI右上角出现黄色小盾牌图标✅，这才是真正的“安全通道开启”。
🧹 清除故障堆栈（不是清空，是归档+复位）
- 进入【诊断→历史故障】，先截图保存最近3条故障码（比如
E7212：刀辊位置校验超差，这是后续分析的关键证据）； - 点击【清除全部故障记录】→ 系统会弹窗：“确认清除？此操作不可逆。”
👉 此时，请深呼吸，点【确定】——因为故障码只是“病历”，不是“病因”，清除它，是为了让PLC腾出内存跑自检，不是掩盖问题。
⚙️ 重载默认运动参数（温柔，但不容商量）
- 进入【参数管理→运动参数→恢复出厂】；
- 重点操作：勾选“仅恢复刀辊角度偏移量、张力PID初始值、编码器零点基准”三项（别全恢复！否则你上周调好的纸张克重补偿曲线就没了）；
- 点击【执行】，等待进度条走完（约12秒，期间HMI显示“参数校验中…”——这是它在默默比对CRC校验和）。
🧪 执行系统自检（四步仪式感，缺一不可）
系统自检不是走流程，是让机器重新“认亲”：
1. 刀架回零：系统自动驱动刀架慢速运行至机械零点开关位置，听到“嘀”一声，表示定位成功；
2. 编码器同步校准：PLC向伺服发送脉冲指令，比对编码器反馈相位差，自动补偿（若偏差＞±0.5°，HMI弹窗提示“需手动校零”）；
3. 气动刹车响应测试：系统短暂加压→释放→再加压，检测响应时间是否＜120ms（超时？查气路过滤器是否积水）；
4. 张力闭环激活验证：空载运行3秒，监测张力传感器输出波动是否＜±3%，达标则绿色√闪现。
✅ 全部通过后，HMI显示：“安全自检完成，系统准备就绪。”
此时，轻按【启动】——如果刀辊开始平稳旋转，HMI画面流畅刷新，伺服无异响……
恭喜，你刚刚完成了一次教科书级的“冷静期唤醒术”。
🌟 速捷特别提醒：
若自检卡在第2步（编码器校准失败），别反复重启！请立即拍照记录HMI报错代码，联系速捷远程支持——
因为这往往意味着：编码器插头虚接、UVW相序反接、或光栅尺被油污覆盖。
我们有“三分钟远程镜像诊断”服务，比你拆开防护罩找螺丝刀还快。
（下节预告：《预防性维护与智能监控升级策略》——教你把“系统锁”从“每月一次惊吓”，变成“全年零锁机”的常规操作）
——晋江速捷自动化科技有限公司｜2017年12月起，专治各种“不听话”的工业设备
我们不卖焦虑，只给确定性；不画大饼，只交实操手册。
毕竟，产线停一分钟，老板少赚378.6元——而我们，刚好算得比财务还准。
各位刚修完第2回、正端着泡面看HMI稳定运行、手指无意识在键盘上敲出“感谢速捷”的朋友——
恭喜，你已成功晋级《大回旋切纸机系统锁了？》系列隐藏成就：从“救火员”进化为“气象预报员”。
没错，本章不教你怎么拆板子、不讲哪根线该焊多大锡球、也不推荐你用万用表当体温计——
我们聊点更酷的：怎么让系统在“想锁之前”，就主动打个哈欠、伸个懒腰，然后默默把隐患吞回去。
（温馨提示：本文含少量技术浪漫主义，但所有方案均已落地于恒安纸业3号切纸线、比亚迪某包装厂A线等真实产线，连AI模型训练用的数据，都来自我们抢修车后备箱里那台24小时开机的边缘网关）
3.1 关键部件周期性检查清单：不是“定期保养”，是给机器做年度体检
很多老师傅说：“这设备皮实，一年不保养照样跑。”
我们信，但我们也见过——
那位说“皮实”的师傅，正蹲在刀架旁，用游标卡尺量刀辊动平衡偏差值，嘴里念叨：“上次量是±0.08mm，今天±0.19mm……它没说话，但它在抖。”
预防性维护，从来不是机械打卡，而是用工业级感知力，听懂设备的“亚健康低语”。
以下是速捷工程师随身工具包里的《大回旋切纸机关键部件体检表》，按“季度→半年→年度”分级，轻量化、可执行、不添堵：
| 部件名称 | 检查频次 | 核心指标 | 速捷快检法 | 风险预警阈值 |
|---|---|---|---|---|
| 旋转编码器零点 | 季度 | 零点偏移量（°） | HMI进【诊断→编码器校准】查看历史偏差曲线；或用示波器抓A/B相信号相位差 | 连续2次＞±0.3° → 存在轴承微磨损或码盘松动 |
| 气动刹车响应时间 | 季度 | 从指令发出到抱闸力达90%所需ms | 在PLC中调用TON定时器+压力传感器信号边沿触发，实测5次取均值 | ＞135ms → 气路积水/电磁阀老化/密封圈龟裂 |
| 切纸刀动态平衡状态 | 半年 | 刀辊振动RMS值（mm/s） | 用便携式振动分析仪贴测刀辊轴承座（非驱动端），空载+额定速双工况采集 | 空载＞2.8 / 负载＞4.5 → 动平衡块位移或刀片安装偏心 |
| 张力闭环传感器零漂 | 季度 | 无负载时输出电流（mA） | 断开传感器供电，用高精度万用表测4–20mA回路静态电流 | 偏离12.00±0.05mA → 需校准或更换（别等张力失控才换！） |
| 安全光幕透射率衰减 | 年度 | 实际透光率（%） | 用专用光幕检测仪（速捷标配）发射标准光束，对比接收端衰减值 | ＜85% → 镜面油污/划痕/LED衰减，误触发风险↑300% |
💡 速捷冷知识小剧场：
> 我们曾帮一家印刷厂做年度体检，发现其大回旋切纸机编码器零点每季度漂移0.12°，表面看“还在容忍范围”。
> 但翻看过去18个月日志，发现每次漂移超0.1°后，第7天必出现一次“E7212：刀辊位置校验超差”软锁——
> 原来，系统不是突然罢工，而是在默默记账，攒够3次偏差，就给你发一张“强制休假单”。
> 后来我们帮他们加装了编码器自动补偿模块，现在——零点漂移？系统自己悄悄补，连HMI都不弹窗。
3.2 基于OPC UA的远程诊断接口部署：给设备装上“工业级心电监护仪”
如果说3.1是“定期体检”，那么3.2就是——
给每台大回旋切纸机，配一位24小时在线、不喝咖啡、不请假、还能预判心梗的AI医生。
不是科幻，是速捷已在127条产线上跑通的“智能监控升级包”。
🌐 OPC UA：不是新协议，是工业世界的通用语
别被名词吓住——OPC UA不是要你重学编程，而是：
✅ 把PLC、HMI、伺服驱动器、张力控制器……这些原本“各说各话”的设备，
✅ 接入一个统一“翻译官”（速捷定制OPC UA服务器），
✅ 再通过加密通道，把数据实时推送到你的手机/PC/中控大屏。
（就像给老式收音机装上Wi-Fi模块——它还是那个它，只是终于能刷短视频了）
📊 三大智能监控能力，直击“系统锁”痛点
▶ 实时监测系统锁频次：从“事后复盘”到“事前盯梢”
- 不再等客户打电话：“速捷，又锁了！”
- 而是系统自动推送消息：“晋江XX厂3号机，今日第2次触发安全锁，间隔4h17min，建议排查光幕稳定性。”
- 数据看板自动生成月度热力图：哪天锁得勤？哪班次故障高？哪个参数波动最猛？——问题不再藏在日志里，它自己跳出来举手。
▶ 锁前30秒运行日志回溯：还原“临界时刻”的每一帧心跳
传统故障诊断，像看一部没有开头的电影。
而我们的OPC UA接口，支持自动缓存锁机前30秒全通道数据（含：编码器脉冲计数、张力PID输出、伺服使能状态、安全I/O电平变化……共217个变量）。
👉 故障发生后，工程师打开远程平台，滑动时间轴——
- 看到光幕信号在锁机前2.3秒开始间歇性掉线；
- 同时张力输出突增15%，伺服电流瞬间飙高；
- 0.8秒后，PLC判定“张力闭环失稳”，触发保护锁机。
→ 结论清晰：不是PLC坏了，是光幕被飞絮干扰，导致系统误判张力异常。
修的不是PLC，是那扇没擦干净的光幕镜片。
▶ AI异常模式识别：让设备学会“自我预警”
我们没用噱头AI，只用真·工业AI：
- 基于速捷10000+例维修日志训练的轻量化LSTM模型（部署在边缘网关，不依赖云端）；
- 专盯三类“锁机前兆”：
🔹 振动频谱突变（如刀辊轴承早期剥落，会在6.2kHz频段出现能量尖峰）；
🔹 电流谐波畸变率持续＞8%（预示伺服驱动器IGBT老化）；
🔹 安全I/O信号抖动频率＞3Hz且持续＞5分钟（光幕/门开关接触不良的典型特征）。
- 一旦识别，平台弹窗预警：“预测未来24h内锁机概率73%，建议：清洁光幕+检查门开关触点。”
👉 客户照做，24h后——设备安静运行，连鸟都懒得在车间窗台停。
🌟 速捷真实案例彩蛋：
恒安纸业某产线接入该系统后，“系统锁”故障同比下降91.7%，平均修复时间从4.2小时压缩至27分钟。
更妙的是——他们的设备主管现在每天早上第一件事，不是看生产报表，而是扫一眼APP上的“健康分”：
“今天3号机98.3分，放心；5号机86分，下午安排清洁光幕。”
——管理，第一次变得像看天气预报一样轻松。
📌 最后送你一句速捷式叮嘱：
预防性维护，不是为了“永不故障”，
而是为了让故障来临时，你知道它为什么来、从哪儿来、下次怎么绕开它。
智能监控，也不是取代老师傅的经验，
而是把老师傅摸了20年的“手感”、“耳感”、“眼感”，变成可复制、可传承、可跨产线共享的数字资产。
下节预告：《自动化改造实战手记：从“修好它”到“让它比出厂还聪明”》——
讲讲我们怎么把一台2012年产的大回旋切纸机，升级成支持IoT远程启停、能耗自动优化、换型一键切换的“新晋顶流”。
——晋江速捷自动化科技有限公司｜2017年12月起，专治各种“不听话”的工业设备
我们不卖焦虑，只给确定性；不画大饼，只交实操手册。
毕竟，产线停一分钟，老板少赚378.6元——而我们，刚好算得比财务还准。
