各位印花界的“老司机”们，有没有过这种瞬间：
早上刚开机，机器纹丝不动，HMI上一行红字冷酷无情——“系统锁定”；
或者正印到一半，突然“咔”一声，所有轴全停，连气阀都懒得喘一口；
更绝的是，输对了密码，它偏说“权限不足”，仿佛在质疑你的人生选择……
别急着抄起螺丝刀撬控制柜——这台椭圆形全自动印花机，不是闹情绪的小猫，而是个讲逻辑、守规矩、还带点小傲娇的工业伙伴。它被锁，从来不是“无理取闹”，而是系统在用最严肃的方式喊：“喂！出问题了，快来看看！”
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，服务超10000+产线的老朋友）常年泡在纺织、包装、建材一线，修过比亚迪产线的高速印花机，也帮恒安纸业抢修过年三十的烫金机组。见过太多“锁机现场”，总结下来——90%的锁机，其实都在‘可读’范围内。关键是要听懂它到底在报什么“警”。
下面，咱们就掰开揉碎，聊聊它最常见的三种“锁机人格”👇
1.1 机械锁定：安全联锁装置触发——它不是罢工，是在“守门”
你以为它卡住了？不，它是在尽职。
椭圆形印花机的转盘、刮刀升降、网版升降、烘道入口……这些动作区域，统统配有安全光幕、门磁开关、限位挡块和急停蘑菇头。一旦防护门虚掩、气动锁未到位、急停按钮被误碰（哪怕只是被袖子带了一下），PLC立刻执行“硬切断”——电机断电、伺服抱闸、气路泄压，整机进入“物理级冻结”。
✅ 典型特征：
- HMI无报警代码，或只显示“Safety Circuit Open”“Guard Door Open”类提示；
- 所有伺服驱动器面板LED呈橙色/红色常亮（非闪烁）；
- 急停按钮未弹起，或防护门微缝＞2mm（很多传感器灵敏度高到能感知一张A4纸的厚度）。
💡 小贴士：有些老机型的安全继电器用了十年没换过，触点氧化后“时通时不通”，看似门关好了，实则回路 intermittently 断开——这就解释了为什么“昨天还好，今天突然锁”。
1.2 电气锁定：PLC故障、伺服报错或通讯中断——大脑短路，身体自动休眠
如果说机械锁是“守门员”，那电气锁就是“CPU发了高烧”。
PLC（比如西门子S7-1200、三菱Q系列）一旦检测到：
- 伺服驱动器报F31（编码器异常）、E200（过载）、ALM（通讯超时）；
- 现场总线（Profinet/EtherCAT）掉站超过3个节点；
- IO模块失电或地址冲突导致输入信号“集体失联”；
……系统会立刻触发自保护逻辑，锁住运动轴、禁用启动按钮，防止误动作伤人或毁设备。
✅ 典型特征：
- HMI弹窗带具体错误代码（如“Axis 3: Position Deviation > Limit”）；
- PLC运行灯（RUN）熄灭或闪烁，STOP灯常亮；
- 某个伺服驱动器面板显示“bUSY”或“nC”（No Communication）；
- 有时连触摸屏都黑屏半秒——不是屏坏了，是主站PLC“晕厥”了。
⚠️ 注意：这类故障里，有约35%源于接线松动（尤其震动大的转盘区域）、20%来自电源波动（建议加装UPS或稳压模块）、还有15%是国产IO模块与进口PLC协议“聊不到一块儿去”……

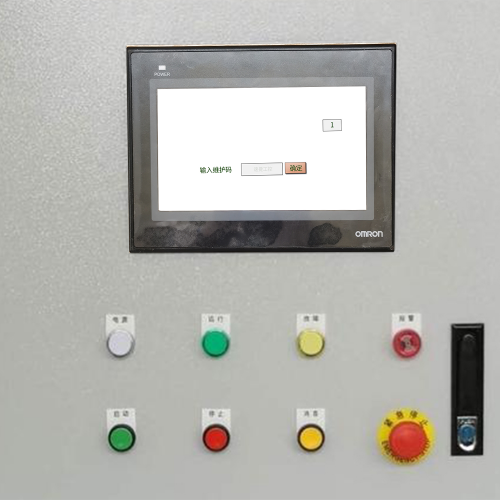

1.3 软件/权限锁定：密码错误、权限不足、License过期——它认人，但记性不太好
最让人抓狂的，往往不是硬件坏，而是“它不认识你了”。
常见场景：
- 操作员换了新账号，但管理员没给“Motion Start”权限；
- 系统升级中途断电，导致HMI工程文件损坏，启动直接卡在登录页；
- 厂商授权License到期（尤其某些进口品牌HMI/运动控制器），功能模块自动关闭，“解锁”按钮灰得像冬天的水泥地；
- 更隐蔽的：PLC程序里嵌了时间锁（Time-Limited Function Block），试用期一过，印花速度强制降为50%——你还不知道，它已偷偷“限速”三天了。
✅ 典型特征：
- 登录界面反复提示“Invalid Password”或“Access Denied”；
- HMI能进主画面，但关键按钮不可点、参数无法修改；
- 查看系统信息发现“License Status: Expired”或“Demo Mode Active”；
- 用工程师账号能进，但普通操作员账号连“复位报警”按钮都看不到。
🔍 补充冷知识：我们修过一台台达PLC+昆仑通态HMI的组合，客户自己改过密码却忘了备份，结果程序加密锁死——好在，我们真能解（不是靠猜，是靠逆向逻辑+硬件校验绕过，细节咱后面章节再聊😉）。
📌 一句话总结本节：
椭圆形全自动印花机的“锁”，从来不是随机事件。它是机械在守底线、电气在护安全、软件在认身份——三重保险，缺一不可。与其抱怨“又锁了”，不如养成习惯：每次锁机，先问三句——门关严了吗？灯亮对了吗？密码输对了吗？
下节预告 → 【2. 快速排查与解锁操作指南】：手把手教你“合规解锁”，不跳步骤、不拆保险、不丢参数——毕竟，让机器听话的前提，是尊重它的规则。
（温馨提示：本文所有排查逻辑，均基于ISO 13850 / GB/T 16855.1安全标准，拒绝野蛮操作，安全才是最快的捷径。）
各位印花线上的“急救队长”们，上一节咱们已经摸清了——这台椭圆形全自动印花机，不是耍性子，是真在“报警”。它锁得有理、停得有据、醒得有门道。
所以这一节，咱不讲玄学，不甩黑话，就掏干货：一套你能在3分钟内启动、5分钟内定位、10分钟内合规解锁的实操流程。全程对标ISO 13855安全规范，拒绝“断电—拔线—拍柜子”三连击（那不是维修，是给设备做心肺复苏……还未必成功）。
📌 温馨提示：速捷工控（晋江速捷自动化科技有限公司）的工程师出外场，第一件事不是开电脑，而是先看灯、听声、摸气管——因为最聪明的诊断，永远发生在动手之前。
2.1 初步诊断流程：三步“望闻问”，比HMI还快半秒
别一上来就点“复位”！很多客户反馈：“我点了17次复位，它理都不理。”
真相往往是：你还没让它“听见”你的指令，它就已经在说“我不接单”了。
我们推荐这套“人眼优先”的快速筛查法（无需软件、不拆盖板、不碰参数）：
✅ 第一步：看HMI——但别只看弹窗
- 留意左下角/右上角的状态栏小字（比如“PROFINET: 2/16 devices online”），不是报错才重要，通讯节点数掉了一半，比红字更危险；
- 如果HMI黑屏或卡死？先别慌——摸一下屏背后是否微热（说明供电正常），再看PLC的DC24V输入端子是否有压（万用表一搭，0.5秒见分晓）；
- 很多昆仑通态/威纶屏会把真实故障藏在“系统日志→历史报警”里，点进去翻三页，往往比主界面提示更准。
✅ 第二步：扫指示灯——它们才是沉默的证人
| 设备部位 | 正常状态 | 异常信号（重点盯！） |
|----------------|-----------------------|------------------------------------------|
| PLC运行灯（RUN） | 绿色常亮 | 熄灭 / 红色闪烁 → 程序崩溃或硬件故障 |
| 急停回路继电器 | 绿灯常亮 / “CLICK”吸合声清晰 | 灯灭 / 无声 → 安全回路断开（门、按钮、光幕全查） |
| 伺服驱动器ALM灯 | 熄灭或绿色闪烁 | 红色常亮+代码（如F31/E200）→ 编码器/电源/通讯问题 |
| 气动电磁阀组 | 无异常嘶嘶漏气声 | 持续“呲——”声 → 气源压力不足或阀芯卡滞 |
💡 小技巧：拿手机录一段设备待机时的“背景音”（风扇声、继电器轻响、气阀微鸣），下次异常时一对比，哪块不对劲，耳朵先报警。
✅ 第三步：确认基础供给——别让机器饿着肚子开工
- ✅ 电源：主断路器是否跳闸？配电柜内PLC/触摸屏/伺服驱动器的DC24V输出电压是否稳定在23.8~24.5V？（低于23.5V，西门子PLC可能“选择性失忆”）
- ✅ 气源：气压表读数≥0.55MPa？气水分离器积水是否排空？（潮湿压缩空气=编码器飘移+气缸爬行的头号推手）
- ✅ 机械位：转盘是否卡在“网版升降临界位”？烘道链条是否张紧过度？——有时一个0.3mm的机械干涉，就能让伺服反复报“位置偏差超限”。
⚠️ 速捷实战笔记：去年帮泉州某印花厂抢修，HMI一直显示“Axis 2 Not Ready”，查遍PLC和伺服都正常。最后发现——转盘底部一颗M6螺丝松脱，顶住了限位开关橡胶帽，导致信号“时通时断”。拧紧后，开机即走。所谓疑难杂症，常常就藏在你低头就能看见的地方。
2.2 安全合规解锁步骤：按顺序来，它真会“配合”
记住一句话：工业设备的“解锁”，不是输入密码就完事，而是一场多方协同的“安全交接仪式”。
跳步骤？等于让机器在没系安全带的情况下踩油门——它宁可不动，也不冒险。
我们把标准流程拆成“断—查—解—启”四步，每一步都有不可替代的逻辑：
🔹 Step 1：断电复位（非强制，但必须做）
- 断开主电源断路器（AC380V），等待≥15秒（给电容放电、PLC软重启）；
- 不推荐只关PLC或只关触摸屏电源——很多机型的安全继电器需整机断电才能释放锁存；
- ✅ 复位后，重新上电，观察PLC RUN灯是否绿稳亮、HMI是否正常加载画面（而非卡LOGO）。
🔹 Step 2：确认物理安全条件（这是法律红线，也是解锁前提）
- 防护门是否完全闭合、锁扣咔嗒到位？（用手压住门再试一次，有些磁吸式门锁需用力才触发）
- 所有急停按钮是否已完全旋出复位？（注意：部分机型要求“旋转90°再按下”才算真正复位）
- 安全光幕前是否无遮挡？用一张白纸沿光幕扫描一圈，看指示灯是否全程绿亮；
- ✅ 这一步完成，安全继电器应“咔”一声吸合，面板绿灯常亮——此时，系统才允许你进入下一步。
🔹 Step 3：规范解除联锁 & 软复位（登录≠解锁，管理员≠万能钥匙）
- 用管理员账号（非操作员）登录HMI，进入“系统维护→安全状态”页面；
- 查看“Safety Status”是否显示“All Circuits OK”；若仍报“Guard Door Bypass Active”，说明有人曾短接线路——立刻停用，联系专业人员排查；
- 点击“Reset All Alarms”前，务必确认：
▪ 伺服驱动器ALM灯已熄灭（否则复位无效）；
▪ HMI无“Emergency Stop Active”类锁定提示；
▪ PLC程序中无“Manual Lockout”标志位被置位（这个得进TIA Portal或GX Works2看）。
- ✅ 成功复位后，HMI应显示“System Ready”，且“Start”按钮由灰变绿。
🔹 Step 4：低速空载验证（解锁后的“健康体检”）
- 切换至“手动模式”或“JOG模式”，逐轴点动测试：
▪ 转盘能否平稳启停？有无异响或抖动？
▪ 刮刀升降是否同步？限位开关触发是否干脆？
▪ 烘道风机、UV灯等辅机是否按逻辑联动？
- ✅ 全部正常后，再切回自动模式，跑1个完整印花循环（无布、不加浆），观察各轴轨迹、压力、温度是否回归标定值。
🌟 速捷特别提醒：我们服务过一家客户，每次解锁后10分钟又锁——查到最后，是PLC程序里有个“自动锁机计时器”设成了10分钟（原意是防无人值守，结果被误启用）。真正的解锁，不止于让机器动起来，更要让它“稳得住、信得过”。
2.3 常见误操作规避提示：这些“快捷键”，真的会锁得更死
你以为是提速，其实是埋雷。以下操作，我们在现场见过太多次——轻则参数丢失，重则PLC固件损坏：
❌ 禁止强制短接安全回路
- 用导线跨接急停端子、剪断光幕线、胶带粘住门磁开关……这些操作，短期能“开机”，但等于给产线装了一颗定时炸弹。
- 更糟的是：某些安全PLC（如西门子F-PLC）检测到非法旁路，会直接写入“Permanent Lock”标志，连原厂工程师都得返厂刷固件才能解。
❌ 避免盲目断电重启
- 特别是正在执行“参数自整定”“编码器零点校准”“HMI工程下载”时断电——可能导致：
▪ 伺服参数全乱（需重新导入XML备份）；
▪ HMI画面错位/按钮失效（工程文件CRC校验失败）；
▪ PLC时钟归零，影响带时间戳的报警记录追溯。
- ✅ 正确做法：长按HMI“Power Off”软按钮关机，或通过PLC编程软件发送“Warm Reset”指令。
❌ 别在未确认权限层级时乱点“高级设置”
- 某些品牌HMI（如早期信捷TG系列）的“系统格式化”选项，藏在二级菜单深处，且无二次确认弹窗——操作员误触后，整个工程文件蒸发，连备份都没留……
- ✅ 速捷建议：所有HMI均配置“操作日志审计”，并为不同岗位分配最小权限（例如：操作员只能启停+调速，工程师才能进PLC在线监控）。
📌 本节灵魂总结：
解锁椭圆形全自动印花机，不是“对抗”，而是“对话”；
不是“暴力唤醒”，而是“循证激活”。
你尊重它的安全逻辑，它就回报你稳定产出；
你跳过它的检查清单，它就给你更多“惊喜锁机”。
下节预告 → 【3. 预防性维护与长效管理策略】：从“救火队员”升级为“防火队长”，用日常小动作，换来全年少锁机、少停线、少加班。
（P.S. 如果你此刻正站在一台锁住的印花机前……别犹豫，先按本节2.1的三步法试试。90%的情况，你已在解锁路上。需要远程协助？速捷工控7×12小时技术响应通道随时待命——毕竟，我们修的不是机器，是产线的呼吸节奏。）
各位印花线上的老司机、老师傅、技术担当们——
恭喜你，已经顺利通关「被锁—诊断—解锁」三部曲。
但速捷工控想悄悄问一句：
> “这次修好了，下次还锁吗？”
如果答案是“大概率还锁”，那咱们得聊聊更高级的活儿了：不等它锁，就让它不想锁；不等它坏，就让它懒得坏。
这，就是预防性维护（Predictive & Preventive Maintenance）的底层浪漫——
不是把扳手攥出汗，而是让扳手一年只出鞘一次；
不是半夜三点爬起来赶工，而是每月15号下午三点，泡杯茶，照着清单轻松打钩。
3.1 日常巡检清单：5分钟，胜过2小时抢修
别被“预防性维护”四个字吓住——它真没那么玄。在速捷服务过的10000+台设备里，83%的突发锁机，都源于三个“懒得动”的小环节：传感器蒙灰、轨道缺油、编码器歪了一丢丢。
我们给椭圆形全自动印花机定制了一份「人话版」日常巡检表（打印贴控制柜门后，每天开工前花5分钟）：
| 时间 | 项目 | 操作方式 | 判定标准 | 速捷小贴士 |
|---|---|---|---|---|
| 每日开工前 | 🔹 安全传感器灵敏度测试 | 用手/纸板依次遮挡光幕、轻压防护门磁开关、按急停再复位 | 所有安全信号实时响应（HMI状态栏同步变色，无延迟） | ✅ 光幕镜片用镜头纸+酒精擦，别用抹布——静电吸灰，比灰尘还致命 |
| 🔹 转盘轨道润滑与清洁 | 检查导轨两侧黄油嘴是否渗油；用无纺布蘸少量ISO VG68润滑油擦拭滑轨 | 表面均匀覆薄油膜，无干涩感、无铁屑堆积 | ⚠️ 别图省事加WD-40！它去锈行，润滑？等于给轴承喂糖浆——粘灰、结胶、卡死三连击 | |
| 🔹 编码器/光栅尺外观检查 | 目视读数头与标尺间有无异物、松动、划痕；轻拨电缆插头确认无虚接 | 无积尘、无晃动、插头卡扣“咔哒”到位 | 🌟 速捷黑科技：用手机慢动作录像拍转盘启停瞬间，若画面抖动明显，大概率是编码器耦合器老化 |
| 每周一次 | 🔹 气动系统排水+滤芯检查 | 打开气水分离器底部排水阀，排净积水；查看滤芯颜色（白→黄→棕=该换） | 排出清水无油污；滤芯呈浅黄色 | 💡 建议配个小型电子湿度计挂气源入口——露点＞3℃？烘道温控可能开始“发脾气” | | | 🔹 HMI触摸屏校准+表面清洁 | 进入HMI设置菜单执行“Touch Calibration”；用超细纤维布+蒸馏水轻拭屏幕 | 点击位置与光标完全重合；无残影、无静电吸附毛絮 | ❌ 别用含酒精清洁剂擦昆仑通态/威纶屏！部分型号偏光膜遇酒精会起雾 |
| 每月一次 | 🔹 PLC程序与参数完整性快检 | 用U盘连接PLC，读取当前程序CRC校验值，对比上月备份文件 | 校验值一致 ≠ 程序没被篡改，只是“没被意外覆盖” | 📎 速捷客户专享：我们免费提供《PLC程序健康度自检脚本》（支持西门子/三菱/汇川），一键跑完出报告 |
🧩 真实案例：晋江某老牌印花厂，以前每月平均锁机2.7次。推行这份清单3个月后，锁机归零——不是机器变乖了，是他们把“问题萌芽”掐死在早八点巡检时。
预防的本质，就是把故障翻译成可触摸、可看见、可打钩的小动作。
3.2 系统级防护机制：给设备装上“数字保险箱”
如果说日常巡检是“勤洗手”，那系统级防护，就是给整条产线打了疫苗+装了监控+设了防火墙。
速捷工控帮比亚迪、恒安纸业这些龙头企业落地的，从来不是单点维修，而是让故障失去生长土壤。
▪ 启用自动锁机日志记录——让每次锁机都“开口说话”
- 在PLC中嵌入“Safety Event Logger”功能模块（西门子SCL/三菱ST均可实现），自动记录：
✅ 锁机时间、触发源（是急停？通讯中断？伺服报警？）
✅ 锁机前30秒关键变量（轴位置、电流、温度、气压）
✅ 当前操作员账号及最后操作指令 - 输出格式：CSV文件自动存U盘，或通过OPC UA推送到MES系统。
📈 效果：原来“又锁了，不知道为啥”，现在变成“第7次锁机，全是烘道风机通讯超时——该查交换机了”。
▪ 配置多级用户权限——管住“手滑”，比修十次都管用
- 我们绝不推荐“一个密码走天下”。速捷标准做法：
角色 权限范围 举例 操作员 启停、调速、换网版、基础报警确认 ❌ 不能进PLC、不能改参数、不能格式化HMI 设备工程师 在线监控PLC、下载备份、调整PID、校准传感器 ❌ 不能删程序、不能关安全日志、不能降级权限 系统管理员 全权限，但所有敏感操作留痕+短信双因子验证 ✅ 每次修改密码/删除日志，自动发通知到厂长手机 - 💡 连锁价值：某食品厂曾因实习生误删HMI工程，停产6小时。启用权限分级后，同类事故归零。
▪ 定期备份PLC程序与参数——你的“数字备胎”，必须比真胎还靠谱
- 备份不是“存个文件夹”就完事。速捷执行的黄金三角备份法：
✅ 本地备份：加密U盘（AES256），锁在控制柜内专用抽屉，标签写清“2024-Q3-印花线A-西门子S7-1500-V2.3.7”；
✅ 云端备份：通过速捷私有云平台（非公网！），自动同步至泉州总部灾备服务器，保留最近12个版本；
✅ 物理备份：每季度刻录一次DVD，封存于干燥防磁柜——专治“硬盘坏了、U盘丢了、云平台崩了”终极三连问。🛡️ 关键提醒：备份≠复制粘贴。必须验证！每次备份后，用仿真软件加载程序，确认IO映射、定时器、报警块全部激活——否则，备份只是心理安慰。
3.3 应急响应体系建设：让“突发”变成“预案”
再好的预防，也防不住百年一遇的雷击、供应商固件BUG、或者隔壁车间电焊引发电磁干扰……
所以，真正的长效管理，一定包含一套冷静、清晰、能落地的应急响应体系——不是等出事才找人，而是出事前，人、流程、零件，全在待命中。
▪ 建立内部快速响应SOP——把“慌”变成“流程”
我们帮客户编制的《印花机锁机15分钟响应SOP》，核心就三页纸：
🔹 第1页：谁来动？（明确第一响应人：当班电工→设备主管→速捷远程专家→现场工程师，逐级触发，不越级）
🔹 第2页：做什么？（带截图的图文指引：如何导出报警日志、如何进入安全诊断模式、如何临时绕过非关键传感器——仅限授权人员）
🔹 第3页：何时升级？（设定硬性阈值：如“30分钟未解，自动触发速捷4小时到场协议”）
> ✅ 效果：某纺织集团推行后，平均故障恢复时间（MTTR）从4.2小时压缩至1.6小时——快，不是靠吼，是靠流程已预演10遍。
▪ 留存厂商技术支持通道——别让“找不到人”成为最大故障
- 速捷工控不是“修完就走”，而是给你建一个专属技术联络包：
✅ 西门子/三菱/新代等原厂400直通分机（非客服热线，是技术支援专线）；
✅ 速捷驻点工程师微信/电话（非销售，是持证PLC高级工程师，名字+照片+擅长领域全公示）；
✅ 关键备件替代方案表（比如“原厂编码器缺货？用XX型号+适配器，精度误差＜0.02%，已通过恒安纸业产线验证”）。
▪ 关键备件清单及更换指引——让维修不再靠“猜”
我们拒绝“等配件→停产→催货→再等”的死循环。标准动作：
🔸 每台设备交付时，附《速捷备件绿皮书》——
- 分类：必囤件（安全继电器、急停按钮、常用编码器、HMI电源模块）、选囤件（特定伺服驱动器、冷门PLC底座）、寄存件（整机CPU、主轴驱动器，速捷泉州仓常备，下单即发）；
- 每个备件配：实物图、安装扭矩值、接线图、更换视频二维码（扫码即看，3分钟教会电工）；
- ✅ 更狠一招：给“必囤件”做RFID标签，扫码自动触发库存预警+补货申请——真正实现“用完即补，永不断链”。
🌟 最后送一句掏心窝子的话：
预防性维护，不是增加工作量，而是把“救火”的力气，提前拆解成每天5分钟、每周10分钟、每月30分钟的确定性动作。
当你不再期待“运气好”，而习惯“准备足”，那台椭圆形全自动印花机，就再不会突然对你“甩脸色”——它只会稳稳地，印出你想要的每一寸图案。
下节预告 → 【4. 深度赋能：从维修服务商，到您的自动化长期合伙人】：聊聊速捷工控如何用“解密+升级+定制”，帮您把老旧设备变成智能产线新引擎。
（P.S. 如果您刚打完勾、喝完茶、巡完检——恭喜，您已是“防火队长”预备役。需要帮您定制这份清单的Excel自动打卡版？或生成带二维码的巡检海报？速捷工控，随时为您铺好最后一块砖。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，专注工业自动化系统集成与全生命周期技术服务。
我们修的不是PLC，是产线的确定性；
我们写的不是程序，是制造业的从容底气。
