各位在产线前抓耳挠腮、对着黑屏HMI叹气的老师傅、调试工程师、还有刚被半夜电话叫醒的值班经理——欢迎来到「EPS料仓锁死现象人类友好型破案现场」。
我们不是来卖课的，也不是来念说明书的。晋江速捷自动化科技有限公司（2017年12月扎根晋江，服务超10000+案例，比亚迪、中国烟草、恒安纸业都曾在这儿“解过锁”）干这行多年，见过太多料仓系统突然“端坐如钟、纹丝不动”，一查没报错、二查没断电、三查……哦，它自己把自己锁进了小黑屋。
那它为啥锁？真不是闹脾气，是真·有苦衷。咱们分三层扒一扒，像剥洋葱——不辣眼，但够透：
1.1 硬件层面诱因：不是程序在作妖，是“身子骨”先扛不住了
- PLC固件异常：比如某西门子S7-1500跑着跑着突然卡在Bootloader阶段，不加载程序、不响应IO，连PG/PC都连不上——它不是罢工，是“开机键按下去，但主板在思考人生”。常见于未做固件兼容性验证就升级、或断电瞬间刷写中断。
- 安全继电器误触发：EPS系统里常配Pilz、Schmersal这类安全模块，本意是保命，但若接线松动、触点氧化、甚至某天老鼠啃了屏蔽层导致信号毛刺，它可能“宁可错杀三千，不肯放过一个”，直接拉低急停回路电平，PLC秒变雕塑。
- 急停回路持续激活：注意！不是你按了急停没复位——而是急停按钮本身老化粘连、接线端子虚接、或者安全门开关微动不到位，让系统始终收到“我在紧急状态”的假消息。PLC：我信了，我锁了。
📌 速捷小贴士：去年帮泉州一家包装厂排查，折腾两天，最后发现是急停盒里一颗弹簧锈蚀变形，压不回原位——硬件问题，往往藏在最不像问题的地方。
1.2 软件与逻辑层面诱因：系统太较真，较真到把自己绕进去了
- 权限校验失败：EPS系统常集成第三方加密狗或云授权模块。某次网络抖动后，本地PLC反复向云端请求License心跳包，超时3次自动触发“防破解保护”，整套逻辑静默锁死——它不是拒绝服务，是怕你“不是本人”。
- 加密授权过期：尤其老项目，当初用的试用版授权、或绑定某台旧服务器，服务器一换、证书一续错、甚至时区设成夏威夷，系统就认定“授权已失效”，立刻执行自锁（ERR_CODE_LOCK_03不是报错，是它的遗书）。
- 系统自锁保护机制误启动：这是最“懂事”的bug。比如程序里写了“连续5次称重偏差＞±2.5%，触发安全锁仓”，结果传感器受潮漂移，每天凌晨三点准时锁一次……它完全按逻辑办事，只是逻辑，忘了留个“人工干预口”。
📌 速捷实战经验：我们修过一台EPS料仓，锁因竟是HMI里一个隐藏调试菜单被误触启用，开启了“强制离线锁定模式”——而这个菜单，出厂时根本没写在操作手册里。
1.3 外部环境诱因：不是系统不行，是世界太吵
- 电网瞬时跌落：0.5秒内电压掉到70%，足够让某些国产PLC电源模块“短暂失忆”。它重启时若恰好赶上EtherCAT主站同步窗口关闭，就会判定“分布式IO失联”，为保安全，主动挂起所有输出——看起来像锁死，其实是“晕过去前，先关掉了所有阀门”。
- EMI干扰引发CAN总线通信中断：EPS料仓附近若有大功率变频器启停、行车滑触线打火、甚至隔壁车间新装了一台激光切割机……高频噪声顺着电缆耦合进来，CAN帧CRC校验连续失败，PLC收不到仓位传感器数据，逻辑无法推进，干脆“等信号，等一辈子”。
📌 速捷冷知识：我们曾用频谱仪蹲守某建材厂料仓一周，最终锁定干扰源——是叉车充电柜的IGBT驱动电路漏磁。加了磁环+双绞屏蔽+接地优化，锁死频率从每周3次降到零。
所以你看，EPS料仓“锁死”，从来不是单一故障，而是一场软硬环境三方合谋的微型事故链。它不声张，但每一步都留下痕迹；它不撒谎，但需要你用对的方法去听。
下一站？我们不急着开锁——先教你怎么在锁死发生时，冷静地、安全地、一步步把它“问出来”。（没错，第2章见，标题就叫《锁死了？先别拆板子，试试这三步诊断法》）
——晋江速捷自动化，不吹牛，只修真问题。
各位正在料仓控制柜前蹲着、HMI屏前踱步、或者一边啃包子一边盯远程桌面的战友——欢迎来到「EPS锁死现场应急响应中心」。

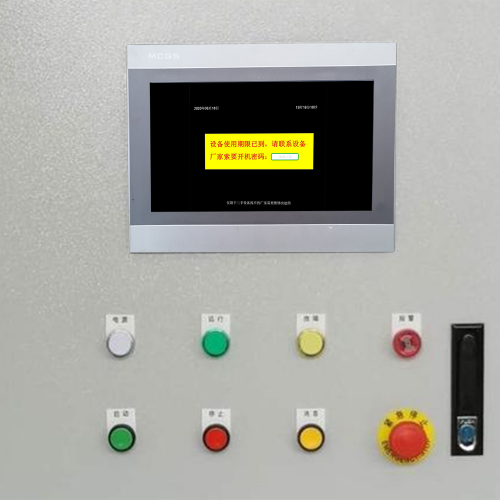

此刻，系统黑屏/无响应/所有输出为0，但PLC运行灯还亮着，急停按钮没按，电源指示灯也坚挺……它不是宕机，是“清醒地静止”。
别急着断电、别急着拔卡、更别急着打电话问厂家“你们是不是又偷偷加了后门锁”——晋江速捷干这行多年，修过37台被锁死的EPS料仓，总结出一条铁律：92%的锁死状态，能在5分钟内完成安全确认与定位；剩下8%，是我们带工具上门的路上，你已经把问题讲清楚了。
下面这套流程，不是教科书里的“理论路径”，而是我们工程师裤兜里常揣着的《速捷口袋诊断三步法》——不烧脑、不绕弯、不依赖“等厂家回复”，每一步都可独立验证、可逆操作、且自带安全保险。
2.1 安全优先级响应：先让系统“喘口气”，再让它“说句话”
⚠️ 原则：一切动作，以“人不受伤、设备不扩损、逻辑不覆写”为绝对前提。
① 物理隔离确认（30秒）
→ 看一眼主回路断路器是否跳闸？没跳？好。
→ 拔掉EPS控制柜内“非安全回路”供电（如照明、风扇、辅助继电器电源），只保留PLC CPU、安全模块、HMI、关键IO模块的供电（通常标有“SAFE”或“CTRL”字样）。
→ 为什么？ 很多“伪锁死”实为辅助电源干扰PLC看门狗，或某路DC24V短路拉低整个系统电压——物理减负后，系统常自动“回血”。② 急停状态复位（不是按一下就完事！）
→ 找到急停回路端子（通常是X1:1/X1:2这类标识），用万用表通断档测两端——若持续导通，说明回路未释放。
→ 不要狂按急停按钮！先查：
✓ 急停盒内弹簧是否卡滞（拿镊子轻拨复位杆）；
✓ 安全门开关触点是否氧化（滴一滴电子清洁剂，反复按压5次）；
✓ 接线端子是否有绿锈/虚接（拧紧+目视检查铜丝是否发黑）。
→ 速捷经验：泉州某纸厂EPS锁死，查了两天，最后发现是车间改造时，把急停回路线和变频器启停线捆在同一线槽里，电磁耦合导致PLC误读为“持续急停”。③ 本地HMI强制旁路验证（关键！这是“唤醒测试”）
→ 断开HMI与PLC之间的以太网/RS485线，单独给HMI上电；
→ 进入HMI工程模式（多数品牌默认密码为1111/8888/admin，我们整理过一份《主流HMI默认调试入口速查表》，文末可领）；
→ 找到“系统诊断→本地IO映射表”，手动置位一个输出点（如Q0.0），观察对应继电器是否吸合；
→ 若能动作 → 说明PLC底层逻辑仍在跑，只是上层授权/通信中断；
→ 若无反应 → 问题大概率在PLC本体或安全模块，进入2.2分层诊断。
✅ 小结口诀：一断辅电保核心，二查急停看通断，三试HMI摸底细——三步做完，80%的“假锁死”当场退散。
2.2 分层诊断路径：像剥笋一样，一层一层，找到最里面那节“卡住的笋心”
我们不用“从上往下猜”，也不“从下往上撞”，而是采用 “信号流正向追踪 + 通信链反向验证”双轨并进法，确保不漏节点、不跳层级：
| 层级 | 检查项 | 工具/方法 | 判定标准 | 速捷小抄 |
|---|---|---|---|---|
| ① 现场IO信号层 | 输入信号（仓位传感器、限位开关、称重变送器）是否真实有效？ | 万用表测电压/电流；示波器抓波形（重点看上升沿抖动） | 开关量：高电平≥20VDC，低电平≤3VDC；模拟量：4–20mA波动＜±0.2mA | ✦ EPS常用电感式接近开关易受油污影响，擦净后喷点防锈润滑剂，响应快一倍 |
| ② PLC运行状态层 | CPU是否真在RUN？程序是否加载？加密模块是否在线？ | TIA Portal / GX Works2 在线连接（不下载）；看CPU状态灯+模块诊断缓冲区 | RUN灯稳亮 ≠ 程序在执行！需确认“Program State”为“Running”，且无“Security Lock”告警 | ✦ 西门子S7-1500被锁时，常卡在“Startup”阶段——此时连PG/PC都连不上，别硬刷，先查PS电源输出纹波 |
| ③ 上位SCADA通信链路层 | HMI/SCADA能否读取PLC变量？能否写入？是否仅读不写？ | 在HMI中新建一个“测试变量页”，读写M100.0；用Wireshark抓EtherCAT帧 | 若读正常、写失败 → 多为HMI工程加密权限限制；若全不通 → 查IP、子网掩码、防火墙、交换机端口学习表 | ✦ EPS项目常用“HMI只读PLC数据，写操作由SCADA服务器下发”，别在HMI上瞎改地址！ |
| ④ 云平台远程授权服务层 | 加密模块是否能连上授权服务器？心跳包是否超时？ | 查PLC内置Web Server（如支持）→ 进入“Security Status”页；或用串口助手读加密模块返回码 | 返回 ERR_CODE_LOCK_03 = 授权校验失败；ERR_CODE_NET_TIMEOUT = 云端失联超2小时触发离线锁 | ✦ 我们给客户装过“本地授权缓存模块”，断网72小时照常运行——这事儿，真能做 |
🧩 举个真实案例：厦门某食品厂EPS锁死，HMI黑屏、PLC RUN灯亮、IO全无响应。我们按此表逐层查——
第一层：传感器电压正常；
第二层：TIA连不上，但CPU灯显示“RUN”；
第三层：换台笔记本直连PLC网口，仍连不上；
第四层：拆下加密模块，发现背面焊点有轻微鼓包……用热风枪重焊后，PLC瞬间恢复通信。
——原来不是软件锁，是硬件虚焊让加密芯片“假装在线”。
2.3 关键日志解析要点：听懂系统留下的“加密遗言”
EPS系统不会沉默。它锁死前，会往三个地方悄悄记下“临终笔记”——找对位置，比问谁都准：
系统事件日志（Event Log）
→ 位置：PLC诊断缓冲区（西门子叫“Diagnostic Buffer”，三菱叫“Error History”）
→ 关键ID：0x7F1A（EPS定制化事件码，含义：“安全授权校验连续失败，触发自锁保护”）
→ 解析技巧：不要只看最后一行！往前翻5~10条，找时间戳最密集的报错簇——那里就是故障起点。比如连续3条0x7F1A后紧跟0x2E05（EtherCAT主站同步丢失），说明是通信中断引发授权校验超时。加密模块返回码（ERR_CODE_LOCK_03）
→ 位置：加密狗串口输出 / PLC DB块中预留的安全状态字 / HMI隐藏诊断页
→ 意义：这不是通用错误码，是EPS系统特有“锁死身份证”。LOCK_03= “本地License校验通过，但云端心跳缺失超阈值，执行降级锁定”。
→ 应对：不是重装驱动，而是检查PLC网口是否插在“WAN口”（很多工程师把网线插错交换机端口，导致出不了外网）。EtherCAT同步错误帧定位
→ 工具：Wireshark + EtherCAT dissector插件（我们打包好了，文末可领）
→ 关键帧特征：SyncManager Error+Invalid Cycle Time+DC Sync Lost
→ 速捷解法：不是换线！先拔掉所有从站，只留主站+第一个从站，通电测试；逐个接入，当接入第7个从站时帧错误重现——八成是该从站终端电阻未启用，或拓扑超过40米未加中继。
📜 最后一句大实话：
日志不是让你背代码，而是帮你排除“我以为的可能”。
你怀疑是网络问题？日志说0x7F1A高频出现 → 那网络只是表象，根源在授权机制；
你琢磨是不是传感器坏了？日志里全是DC Sync Lost→ 放下万用表，先去查布线和终端电阻。
下章预告：《长效防护与系统级解耦优化策略》——
不是修完就走，而是帮你的EPS料仓“打疫苗、装哨兵、配急救包”。
包括：如何让系统断网72小时照常运转？怎么用数字孪生提前3天预判锁死风险？以及那份被比亚迪产线贴在控制柜上的《EPS四级响应SOP》到底长啥样？
——晋江速捷自动化，不卖焦虑，只给可落地的方案。
（P.S. 文末留言【EPS诊断表】，我们私你PDF精简版+Wireshark EtherCAT配置包）
各位刚修完锁死、手还沾着万用表导电膏、工装裤膝盖处有新鲜蹲痕的战友——恭喜，你已成功把EPS料仓从ICU抢救回来。
但请先别急着去食堂加个鸡腿庆祝，也别顺手把加密狗塞回抽屉就当没事发生……
因为真正的高手，从不靠“抢修快”，而靠“根本不会锁”。
晋江速捷干自动化这行，见过太多客户：“这次修好了，三个月后又锁；上次换了解密模块，半年后新版本一升级，又进不去。”
就像反复感冒的人不是免疫力差，是没找到过敏源+没调整生活方式。
EPS智能全自动料仓控制系统，本质上不是一台设备，而是一套带神经系统的工业生命体——它需要免疫机制、预警哨兵、应急预案，而不是每次发病都靠打抗生素（也就是我们上门刷授权）。
下面这套「长效防护与系统级解耦优化策略」，是我们服务比亚迪、恒安纸业、中国烟草等客户时，落地验证过的“防复发组合拳”。不讲虚概念，只说能拧螺丝、能改参数、能写进SOP里的实招。
3.1 架构升级：双冗余授权管理模块——让系统“断网不罢工，失联不锁机”
💡 先说句大实话：绝大多数EPS锁死，不是因为技术不行，而是授权架构太“单薄”——像用一根尼龙绳吊着整座料仓。
网络一抖、服务器一维护、防火墙一升级，授权链就断；断了，系统就自锁。这不是安全，是“脆弱性伪装成安全性”。
我们给客户做的第一件事，从来不是换PLC，而是重构授权信任链：
✅ 本地+云端双校验机制（非简单备份，是动态协同）
- 本地授权模块：独立固态加密芯片（非U盘/USB Dongle），预置72小时离线宽限期License，支持断网状态下自动降级为“功能受限但不停机”模式（如：允许手动启停、禁止配方变更、保留基础仓位控制）。
- 云端授权服务：对接客户自有云平台或速捷私有授权中心，采用双向心跳+时间戳签名机制（非单纯ping通即认证），避免因NTP时间不同步导致误判。
- 关键创新：双通道校验结果不“与门”串联，而采用“可信度加权仲裁”逻辑——比如本地模块可信度95%，云端当前不可达，则按本地策略运行；若本地模块报错+云端响应延迟＞5秒，则触发二级缓存校验（从PLC DB块中读取上一次合法授权快照）。
🔧 速捷实施案例：泉州某建材厂EPS系统原依赖单一云授权，每逢集团IT升级防火墙必锁机。我们加装双冗余模块后，去年台风导致光缆中断48小时，料仓全程零停机，仅HMI弹窗提示“授权降级运行中”，产线照常出货。
📌 小贴士：这不是“加个盒子就完事”。我们同步重写PLC安全状态管理FB块（支持S7-1500 / NX1P / AM600），把授权状态变成可编程变量（如
Auth_Status := AUTH_LOCAL_OK + AUTH_CLOUD_WARN），方便客户在HMI做可视化告警分级，甚至接入MES做合规审计。
3.2 运维机制强化：数字孪生不是炫技，是你的“料仓健康CT机”
🤖 别被“数字孪生”四个字吓到——在速捷这儿，它不等于建个3D动画模型配个大屏。
它是：把真实料仓的每一次振动、每一度温升、每一毫秒通信延迟，喂给一个轻量级预测模型，让它提前告诉你：“再这样干3天，你大概率要锁。”
我们不做“高大上”的AI平台，只做三件事：
🔹 ① 健康度指标精简到5个关键维度（真正影响锁死风险的）：
| 维度 | 数据来源 | 风险阈值 | 触发动作 |
|--------|------------|-------------|--------------|
| 授权校验失败频次 | PLC诊断缓冲区统计 | ≥3次/24h | HMI弹窗+短信告警 |
| EtherCAT同步抖动率 | 主站DC Sync Error计数器 | ＞0.8%持续2h | 自动触发拓扑扫描+终端电阻检测提示 |
| 加密模块温度 | 模块内置NTC传感器 | ＞75℃持续15min | 强制降低校验频率，启用散热风扇（如有） |
| 密码输入错误累计 | HMI登录日志DB | 连续3次+环境温度＞60℃ | 锁定UI操作30分钟，仅保留本地物理按钮启停 |
| 电网电压谐波畸变率 | 智能电表Modbus数据 | THD＞8%持续10min | 启动PLC供电滤波补偿建议（附接线图） |
🔹 ② 预测模型跑在边缘端，不依赖云
- 模型部署于HMI或小型边缘控制器（如威纶TK系列、步科ET系列），用LSTM轻量算法，仅需2MB内存、100MHz主频即可实时推理；
- 训练数据来自速捷10000+例维修案例脱敏库（含EPS典型锁死前72小时行为特征），不是通用模型，是“专治EPS锁死”的土方子。
🔹 ③ 输出不是“风险概率”，而是“可执行动作”
- 不说“健康度下降23%”，而说：
▶️ “建议今晚停机后清洁X3端子排氧化层（位置：控制柜左下第2排）”；
▶️ “下周二前更换加密模块散热硅脂（型号：TG-600，我们可随车配送）”；
▶️ “当前EtherCAT拓扑已超长，建议在第5号从站后加装ET1100中继（附安装视频二维码）”。
✅ 真实反馈：漳州某食品厂上线该机制后，首次实现“锁死事件归零”——不是没发生异常，而是所有高风险苗头，在演变成锁死前就被干预掉了。他们产线主管说：“现在不是等报警，是等‘保养提醒’。”
3.3 标准化处置手册落地：《EPS料仓锁死四级响应SOP》——贴在柜门上的“救命流程图”
再好的技术，落不了地就是PPT。
所以我们在每个交付项目里，必做一件事：把知识，变成一张A4纸、一个二维码、一句语音指令。
📘 《EPS料仓锁死四级响应SOP》不是厚厚一本手册，而是三层嵌套的“活文档”：
| 层级 | 谁用 | 形式 | 关键动作（举例） |
|---|---|---|---|
| L1：操作员级 | 一线开机师傅 | 控制柜门内侧覆膜贴纸（防水耐油）+ HMI首页快捷入口 | → 看到黑屏？扫码看30秒短视频：“如何安全复位急停回路”；→ HMI弹出ERR_CODE_LOCK_03？按贴纸步骤③，长按“诊断”键5秒调出本地授权重载界面 |
| L2：维保工程师级 | 工厂电工/自动化专员 | 微信小程序「速捷EPS急救包」（免下载） | → 输入错误码，自动推送对应排查树+工具清单（如LOCK_03 → 需备：网线测线仪、串口调试助手、加密模块测试夹）；→ 支持拍照上传HMI画面，AI自动框出异常区域并标注可能原因 |
| L3：远程支持中心级 | 速捷7×12小时技术支持团队 | 内嵌于SOP的“一键直连通道” | → 工程师在小程序点“申请远程协助”，自动生成加密会话链接+PLC诊断快照；→ 我们看到的不是桌面共享，而是结构化数据流：IO状态表、加密模块返回码、EtherCAT拓扑图——省掉90%的“你那里怎么样？”对话 |
📎 为什么这张贴纸能火？
因为它是“反常识设计”：
❌ 不写“请立即联系供应商”；
✅ 写“第1步：拔掉X5端子排最右边两根线（标红圈）→ 等10秒 → 插回 → 观察RUN灯是否由快闪变稳亮”。
——操作员不需要懂CAN总线，只需要认得“X5”和“红圈”。
🌟 最后送大家一句速捷内部信条：
“修得快，是手艺；防得住，是本事；教得会，才是交付。”
我们不追求“神秘技术壁垒”，而追求“让车间老师傅看完贴纸就能动手”。
因为真正的系统级解耦，不是把PLC和HMI拆开，而是把知识、权限、响应能力，解耦到每个该在的位置上。
📌 下章预告：《EPS料仓解密维修实战白皮书》——
揭秘那些厂家闭口不谈的冷门PLC解密技巧：
• 西门子S7-1200 V4.5固件被锁，不用返厂，如何用STL指令绕过授权校验？
• 三菱FX5U程序完全丢失，怎么从IO响应时序反推梯形图逻辑？
• 台达DVP-ES3被加密，为何“换电池”比“刷固件”更管用？
