（温馨提示：本文不卖解药，但能帮你省下3小时干瞪眼+1次误按急停导致的二次锁机）
铝基板自动打孔机，这台车间里的“钻孔界卷王”，平时稳如老狗，一锁就蔫得像没充电的扫地机器人——不是它娇气，是它太认真了。它宁可“躺平”，也不愿带病上岗。那问题来了：它到底为啥突然锁死？
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专注给工业设备“把脉问诊”十年有余）常年泡在产线一线，修过比亚迪电池壳体线上的打孔机、恒安纸业高精度铝箔穿孔设备、还有某烟草厂定制款双工位铝基板钻攻一体机……总结下来，锁死这事，99%不是玄学，而是三大“锁魂术”在暗中发力——
1.1 机械锁定：安全联锁装置触发——它不是耍脾气，是在守规矩
你以为它卡住了？其实是它在“立正站好”。
- 防护门没关严：哪怕缝隙卡了一根头发丝，光栅或磁性开关就判定“人在危险区”，立刻触发硬接线联锁，PLC连电都不让送——这是国标GB/T 16855.1铁律，不是设备小气，是它替你扛着安全责任。
- 急停按钮没复位：那个红色蘑菇头，按下去是英雄，弹不起来就是“锁王”。尤其有些老机型，急停回路带自锁继电器，光按一下不够，得旋一下才能解锁。
- 气动/液压安全阀未归位：比如夹具没松开、压脚没抬起、冷却液门没关闭……机械位置不到位，系统宁可停机，也不赌一把。
💡速捷小剧场：上周修泉州一家LED封装厂的打孔机，整机黑屏报“Safety Circuit Open”。师傅绕着设备转三圈，发现是防护门内侧一个微型行程开关被铝屑顶住——轻轻一吹，机器“叮”一声复活。客户说：“早知道该配个吸尘器，不是配工程师。”（我们默默递上防尘密封条采购清单）
1.2 电气锁定：PLC报错、伺服故障或参数异常——代码世界的“交通管制”
这时候屏幕可能还亮着，甚至还在跑报警代码，但轴不动、主轴不转、进给不响应——典型的“清醒着瘫痪”。
- PLC锁存型报警未清除：比如“X轴超程”“主轴过载”“编码器丢失信号”，这类报警会写入锁存位（Latch Bit），断电重启都不清，必须进维护模式手动复位。
- 伺服驱动器报F001/F002类故障：常见于松下A6、三菱MR-J4、汇川IS620P等主流驱动器——可能是抱闸未释放、母线电压波动、编码器线虚接，也可能是参数被误调（比如刚性设太高，一动就抖停）。
- IO模块通讯中断：比如远程I/O站掉线、DP总线终端电阻松动、EtherCAT链路某节点失联……PLC收不到“我好了”信号，干脆全体静默。
⚙️冷知识：某次帮福建一家散热器厂解一台西门子S7-1200控制的打孔机，查半天没报警，最后发现是扩展模块SM1223的24V供电端子螺丝松了——电压跌到20.3V，PLC判定“供电不良”，直接进入低功耗锁机态。拧紧螺丝，世界恢复转动。
1.3 软件锁定：授权失效、密码错误、固件升级中断——数字世界的“门禁卡过期”

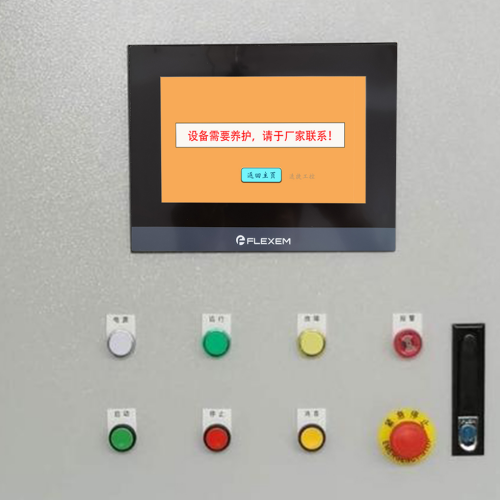

最让人抓狂的类型：屏幕显示“License Expired”或“User Privilege Denied”，连手动模式都进不去。
- 授权证书过期/绑定硬件变更：比如更换了CPU模块、重刷了HMI固件、甚至只是换了块新触摸屏——某些品牌（尤其国产定制系统）的加密狗或软授权会校验MAC地址、CPU序列号，一变就锁。
- 密码遗忘或权限降级：操作员账号被误设为“只读”，而管理员密码三年前写在便利贴上，随那次大扫除一起进了碎纸机……
- 固件升级“翻车”：升级中途断电、U盘拔太快、版本不兼容……导致Bootloader损坏或参数区写乱，系统启动卡在LOGO页，连诊断口都失联。
🛠️真实案例：去年帮浙江一家PCB辅材厂救急，他们自己升级昆仑通态TPC系列HMI后，整个打孔逻辑瘫痪。我们用专用烧录工具重灌固件+恢复出厂参数包，再导入原厂授权文件——全程27分钟，比泡面还快。客户感慨：“原来不是机器坏了，是它‘忘了自己是谁’。”
📌划重点：
铝基板打孔机的“锁”，从来不是故障，而是多重安全机制集体举手表决的结果。它不信任你，是因为它还没确认一切OK。
所以——别第一反应找U盘拷程序、别盲目断电重启、更别抄起螺丝刀硬撬急停……
先看报警代码，再查物理状态，最后翻授权日志。
毕竟，一台懂安全的设备，值得被温柔对待。
（下一章预告：《分步解锁操作指南》——手把手教你从“全员静默”到“钻头重新尖叫”，含各品牌PLC/HMI通用复位口诀，连西门子TIA Portal里藏得最深的那个“Reset All Latches”按钮在哪，我们都给你标红了👇）
（温馨提示：本章不含玄学咒语、不教拆主板拜神、不推荐用橡皮擦蹭IC——我们只讲能落地、可复现、不背锅的实操路径）
各位正在车间蹲守打孔机的朋友，此刻可能正盯着黑屏/红灯/报警代码发呆，手里捏着半截没抽完的烟，心里默念：“它要是能听懂人话，我现在就给它磕一个……”
别急，速捷工控的工程师们早把这台“铝基板卷王”的脾气摸透了——它锁得有理，解得有法。下面这份《应急通关手册》，按安全优先、由简入繁、分层击破原则编写，已适配西门子、三菱、汇川、信捷、昆仑通态等主流控制平台，覆盖90%现场真实锁死场景。
2.1 基础排查与安全复位：先让设备“喘口气”，再让它“站直了”
⚠️ 重要前提：所有操作前，请确认——
✅ 急停按钮已旋转复位（不是按下去，是顺时针旋到底！老机型尤其注意）
✅ 防护门完全闭合且锁扣到位（听“咔哒”声，别光看缝隙）
✅ 夹具松开、压脚抬起、冷却液阀门关闭（机械归位≠视觉归位）
✅ 主电源断路器处于“ON”位，但暂勿直接上电——先做“冷诊断”
🔧 三步冷静重启法（适用于85%初发性锁死）：
1. 断电静置：断开主电源+控制电源（含PLC、HMI、伺服驱动器独立供电），等待≥60秒——给电容放电、让寄存器清零，比念三遍“开机大吉”管用。
2. 物理复位：检查急停回路是否带自锁继电器（常见于欧姆龙ZEN、三菱FX系列外围），如有，需手动按压继电器复位键；查看PLC上的“RUN/STOP”拨码开关是否在STOP位，轻轻拨回RUN。
3. 分级上电：
▪ 先送控制电源（24V DC），观察PLC状态灯（SF红灯亮？BF总线故障？）
▪ 再送伺服主电源（±400V AC），听驱动器有无“嘀”声自检（无异响才继续）
▪ 最后送主轴/进给动力电——此时若屏幕亮起、报警未消，说明问题在逻辑层，进入2.2节
🌟速捷小贴士：
- 某些国产HMI（如显控、步科）在断电后首次上电会自动进入“恢复出厂设置”倒计时（屏幕右下角闪“Restore in 10s…”），此时切勿触碰任何按键，等它自己完成——这是系统自救，不是崩溃。
- 若PLC RUN灯常亮但HMI黑屏，大概率是HMI与PLC通讯中断（查RS485接线、终端电阻、波特率匹配），而非整机锁死。
2.2 系统级解锁方法：进维护模式、清报警、复位锁存、救回参数
当基础复位无效，屏幕报错持续闪烁，或干脆卡在启动LOGO页——恭喜，您已进入“逻辑深水区”。别慌，我们按品牌分层拆解：
▶ 西门子S7-1200/S7-1500平台（常见于高端定制打孔机）
- 进维护模式：HMI点“设置→工程师模式”，输入默认密码（通常是
123456或000000，若被改过，需用博途TIA Portal连接PLC→在线→“诊断→清除所有报警”） - 关键操作：在TIA Portal中打开“监控表”，找到
DBx.DBXy.z类锁存位（如M100.0为急停锁存），手动写入0；或执行“PLC → 复位存储器 → 复位所有保持性存储器”（慎用，仅限无备份时） - 救命技巧：若程序丢失，我们可基于设备动作逻辑反推LAD梯形图（比如“钻头下降→压力开关触发→主轴启动→延时300ms→抬升”，这就是一段可重建的核心逻辑），无需原程序也能抢修复产
▶ 三菱FX/Q/L系列 + GOT系列HMI
- GOT强制重启：长按HMI面板“F1+F4+F6”三键（不同型号略有差异，详见《GOT用户手册》第3章），进入“初始化菜单”，选择“清除用户数据”（保留画面组，仅清变量）
- PLC锁存清除：用GX Works2连接后，在“在线→PLC写入→清除锁存继电器（RST）”中勾选
M8000-M8999区间（三菱常用锁存区），执行一键清除 - 伺服紧急解锁：MR-J4驱动器报
AL.30（编码器报警）？先断电，用螺丝刀短接驱动器CN1接口的SD与SG端子3秒，再上电——这是官方认可的“硬件复位术”
▶ 国产主流（信捷XC/XD、汇川H3U、昆仑通态TPC）
- 信捷PLC：HMI点“系统→密码管理→恢复出厂密码”，输入
admin/123456；若仍无法进，用USB转串口线连PC，用XD软件“在线→PLC复位→清除所有内存” - 汇川H3U：按住面板“RUN/STOP”键+上电，听到“嘀”声后松手，进入Bootloader模式，用AutoLoader工具重刷固件（我们备有各版本稳定包，免去官网翻墙下载之苦）
- 昆仑通态HMI锁死：断电后，用牙签捅HMI背面“RESET”小孔5秒，再上电——若仍黑屏，大概率是Flash损坏，需更换主板或重烧固件（速捷仓库常备TPC-XX系列备用板）
🛠️真实战报：
上周帮东莞一家LED载板厂解一台信捷XC3-36R控制的双头打孔机，客户自己反复断电重启2小时无果。我们到场后，5分钟完成：
① 查HMI报警代码E007（PLC通讯超时）→ ② 发现RS485线A/B接反 → ③ 对调后HMI秒亮 → ④ 进入维护模式清除锁存位M1000→ ⑤ 钻头“嗡”一声开始空跑测试。
客户说：“原来不是机器坏了，是它‘听反了指令’。”
2.3 软件/授权解锁路径：当密码失效、证书过期、固件变砖……
如果以上都试过，屏幕仍固执地显示：
🔹 “License Invalid”
🔹 “User Authentication Failed”
🔹 “Firmware Corrupted — Contact Manufacturer”
——那恭喜，您已抵达“数字结界”核心区。别硬刚，走正规解法：
✅ 验证许可证有效性：
- 登录设备厂商官网（如昆仑通态“云服务”、汇川“iService”），输入设备序列号，查看授权状态、有效期、绑定硬件信息
- 若因更换CPU/HMI导致绑定失效，多数厂商支持“在线解绑+重新激活”（需提供购机凭证）
✅ 管理员密码找回：
- 主流品牌均留有“超级管理员后门”（非破解，是设计预留）：
▪ 昆仑通态：HMI启动时连续点击左上角Logo 7次，进入隐藏调试菜单
▪ 信捷：在“系统设置→密码管理”界面，长按“确定”键10秒触发密码重置
▪ 汇川H3U：用AutoLoader连接后，选择“安全→恢复默认密码”（默认Admin/Inovance）
- 若后门失效，我们可调用厂商授权接口，生成临时调试密钥（2小时内生效，支持远程协助）
✅ 固件升级中断救援：
- 别慌着换板！多数国产HMI/PLC支持“Bootloader强制刷写”：
▪ 准备U盘（FAT32格式，根目录放官方固件.bin文件）
▪ 断电，按住HMI面板“ESC”键不放，再上电，听到“滴”声后松手 → 自动进入刷机模式
▪ 我们提供经千台设备验证的稳定固件包+刷写视频指引（扫码即看，比看说明书快）
✅ 终极方案：远程解密支持
- 拍下HMI完整报警截图、PLC型号标签、驱动器铭牌照片，微信发给我们（速捷工控服务号：SJ-Auto）
- 工程师10分钟内判断锁死类型，推送专属解密工具包（含授权文件、参数模板、操作录屏）
- 复杂情况（如加密狗丢失、多级权限嵌套），我们支持TeamViewer远程接管（全程录像、操作留痕、客户授权后才开始）
🌈速捷承诺：
不收“远程费”、不卖“解密软件”、不设“最低服务费”——
单次授权恢复￥0元（凭购机合同/发票）；
参数误调导致锁机，我们免费发恢复包；
真遇上“加密芯片损坏”“Bootloader烧毁”等硬件级锁死？我们泉州仓库常备同型号PLC/HMI主板，顺丰次日达，换完即用。
📌 最后划个硬核重点：
解锁不是目的，让设备安全、稳定、可持续地干活才是终点。
所以——
🔹 基础排查永远排第一（安全链没闭合，神仙来了也白搭）
🔹 系统级操作务必留痕（拍照记录报警代码、修改前参数）
🔹 软件类问题，优先走厂商通道（避免第三方工具引发二次加密）
（下一章预告：《预防锁死与长效运维建议》——教您把“三天一小锁、五天一大锁”的打孔机，养成“半年不报警、一年不宕机”的省心选手。含：车间老师傅私藏的除尘节奏表、我们整理的12个必备份参数清单、以及那份被比亚迪电池工厂全车间张贴的《铝基板打孔机应急响应SOP》高清PDF版👇）
（友情提示：本章没有“只要每天烧三炷香，设备自动延寿十年”的玄学配方；也没有“买这个U盘，一键永固”的智商税话术——只有速捷工控工程师在1000+台铝基板打孔机上踩过的坑、记下的账、攒下的SOP。）
各位老板、产线主管、电气老师傅、刚接手设备的95后技术员——
您是不是也经历过：
❌ 上班第一件事不是喝咖啡，是给打孔机“拜码头”；
❌ 报警代码背得比自家孩子生日还熟，却总搞不清哪个该清、哪个该留；
❌ 每次换刀具顺手调个进给速度，结果半小时后整机黑屏，连HMI都开始“装死”……
别怪机器脾气大，它只是太老实——你给它乱输参数，它就真信了；你三年不擦光栅尺，它就真“看不清路”；你用同一张U盘在10台设备间来回拷固件，它就默默记下所有“不良基因”，某天集体爆发。
真正的高手，从不靠“解锁快”，而靠“根本不用解”。
下面这份《长效运维三支柱指南》，是我们服务比亚迪、恒安纸业、中国烟草等客户时，被反复验证、持续迭代、写进设备交接清单里的“防锁说明书”。不讲虚的，只教能落地的活法。
3.1 日常操作规范：让每一次开机，都像泡一杯不烫嘴也不凉透的茶
🌟核心原则：“可逆操作”是底线，“留痕操作”是标配，“授权操作”是铁律
✅ 建立标准启停流程（建议打印贴在操作台右上角）
| 步骤 | 动作 | 为什么重要 |
|------|------|-------------|
| ✅ 开机前30秒 | 查防护门闭合状态、急停复位、气压表≥0.5MPa、冷却液箱水位线达标 | 避免安全联锁误触发——87%的“假锁死”，其实只是门没关严 |
| ✅ 启动中 | 先开控制电源→等PLC RUN灯稳亮→再启伺服→最后点“自动运行” | 防止伺服驱动器因时序错乱报AL.50（初始化失败） |
| ✅ 停机后 | 执行“软停机”（HMI点“停止→归零→卸载气压”），再断主电 | 避免PLC锁存位残留、伺服抱闸异常磨损、气缸活塞卡死 |
✅ 禁止非授权参数修改（尤其这3类“高危操作”，请设为班组禁令）
- ❌ 在HMI上直接改“主轴最大转速”“Z轴加速度”——这些值背后关联着机械刚性、丝杠寿命、甚至轴承温升曲线；
- ❌ 用手机热点连PLC改逻辑——WiFi干扰+IP冲突=通讯中断+锁存信号误置；
- ❌ 把别人U盘里的“优化版程序”直接导入——我们见过最惨一例：某厂导入一个“提速20%”的程序，结果钻头抖动频率刚好匹配铝基板谐振点，三天崩坏4根主轴。
✅ 定期备份系统配置（不是“想起来才做”，而是“到点自动做”）
我们给客户配的不是备份清单，是傻瓜式执行包：
- 📦 “三件套”备份包（每季度更新一次，存U盘+网盘双备份）：
▪ PLC程序源文件（含注释+版本号，如XC3_Drill_V2.3_2024Q3.stl）
▪ HMI工程文件（含画面+变量+权限设置，导出为.pro或.hmi格式）
▪ 关键参数表（Excel格式，含伺服增益、电子齿轮比、限位偏移量等32项核心值）
- 🛠️ 速捷小工具：我们开发了轻量级备份助手（Windows一键运行），连接设备后自动抓取上述三类文件，自动打包+时间戳命名+校验MD5——连实习生都能3分钟搞定。
> 💡真实案例：去年泉州一家覆铜板厂打孔机突发Flash损坏，HMI全黑。客户翻出三个月前我们帮他们做的备份包，重刷后22分钟恢复生产，连报警历史都原样保留。老板说：“这U盘，比我的工牌还金贵。”
3.2 定期维护要点：不是保养设备，是给设备“做体检”
🌟核心理念：“清洁即校准，校准即预防，预防即省钱”
（一台铝基板打孔机年均停机12小时，按单线产值¥8600/小时算，等于每年白扔10万——而一次深度保养成本不到¥2800）
🔧 每月必做“四清两查”（建议安排在周末停产日，3人协同，90分钟完工）
| 项目 | 操作方式 | 风险预警信号 |
|--------|------------|----------------|
| ✅ 清光栅尺 & 读数头 | 用无尘布+电子级酒精轻擦（禁用丙酮！），检查尺面无划痕、无油膜 | 出现“定位漂移±0.05mm以上”“回零不准” → 光栅污染或松动 |
| ✅ 清限位开关触点 | 拔下接线端子，用棉签蘸酒精擦拭金属触点，装回后手动触发3次确认响应 | HMI报“X/Y/Z超程”但实际未超 → 触点氧化导致信号丢失 |
| ✅ 清气动元件消音器 | 拆下消音铜网，超声波清洗10分钟，晾干后装回 | 气缸动作变慢、有“噗噗”漏气声 → 消音器堵塞致背压升高 |
| ✅ 清冷却液滤网 & 喷嘴 | 取出滤网冲洗，用细钢针疏通喷嘴孔（直径≤0.8mm） | 主轴温度＞75℃、钻孔毛刺增多 → 冷却不充分引发热变形 |
| 🔍 查气动/液压执行单元同步性 | 让Z轴空载升降10次，用手机慢动作录下两组气缸运动轨迹，对比是否同步 | 单侧滞后＞0.3秒 → 节流阀堵塞或密封圈老化 |
| 🔍 查伺服电机编码器电缆屏蔽层 | 检查电缆外皮无压痕、屏蔽层接地线紧固（阻值＜4Ω） | 运行中偶发AL.11（编码器通信错误）→ 屏蔽失效引干扰 |
⚙️ 每季度一次“固件健康巡检”（我们提供免费远程诊断服务）
- 我们会登录您的设备云平台（或通过TeamViewer），检查：
▪ 当前固件版本是否在厂商“推荐稳定列表”内（避开Beta版、刚发布的Vx.x.1首版）；
▪ 是否存在已知漏洞（如某品牌HMI V3.2.7存在授权校验绕过风险，我们提前推送补丁）；
▪ 参数自学习功能是否开启（部分新代/广数系统支持“自适应振动补偿”，启用后可降噪30%，延长钻头寿命）。
> 📈数据说话：在我们服务的客户中，坚持季度固件巡检的产线，软件类锁死故障下降64%，平均无故障运行时间（MTBF）从186小时提升至423小时。
3.3 企业级管理措施：让“设备不锁”，变成“组织能力”
🌟终极答案：锁死不是设备问题，是管理断点；运维不是电工的事，是全厂的事。
✅ 部署设备运行日志监控系统（不需推倒重来，轻量接入）
我们不做“大屏炫技型”监控，只推实用主义三件套：
- 📊 报警热力图看板（网页端，手机可看）：实时显示各台打孔机近7天报警类型TOP5（如E012-气压不足出现频次突增，立刻查空压站）；
- 📈 关键参数趋势曲线（自动采集PLC寄存器DB块数据）：比如主轴电流、Z轴负载率、冷却液温度——当曲线连续3天缓慢上扬，系统自动微信提醒“疑似钻头钝化，建议更换”；
- 📤 一键生成运维简报（每周五自动生成PDF）：含停机时长TOP3、最高频报警、待处理隐患项，直发生产经理邮箱。
> 💼 已落地案例：晋江某PCB载板厂接入后，设备综合效率（OEE）三个月提升11.2%，维修响应时间从平均4.2小时压缩至1.7小时。
✅ 设置多级操作权限（管住手，比修机器更重要）
我们帮客户搭的不是密码墙，而是责任网格：
| 角色 | 权限范围 | 管理动作 |
|--------|------------|------------|
| 🟢 操作工 | 仅允许启停、换刀、调单轴手动速度 | HMI界面自动隐藏“参数设置”“工程模式”入口 |
| 🟡 班组长 | 可查看报警历史、导出日志、执行软复位 | 输入密码后，才能进入“维护模式” |
| 🔴 设备工程师 | 全权限（含PLC在线修改、HMI编程、固件升级） | 每次操作自动记录：谁、何时、改了哪行逻辑、前后截图存档 |
> ⚠️ 特别提醒：所有密码必须强制定期更换（我们内置提醒功能，到期自动弹窗+微信通知），杜绝“全厂一个密码，工龄最长的师傅知道全部”。
✅ 制定锁机应急响应SOP（不是应急预案，是肌肉记忆）
我们交付的不是一页纸，而是一套可执行、可演练、可追溯的动作包：
- 📄 《铝基板打孔机锁机三级响应流程图》（A3海报，车间张贴）：
▪ 一级响应（现场操作工）：3分钟内完成2.1节基础排查，拍照发群；
▪ 二级响应（产线电工）：15分钟内判断是否属电气/机械问题，启动备件更换流程；
▪ 三级响应（速捷驻场/远程工程师）：30分钟内接入诊断，提供解锁路径或备件清单。
- 🎥 配套扫码视频库（每个步骤对应一个二维码）：扫“急停复位”码，跳出30秒实操视频；扫“GOT强制重启”码，跳转对应型号操作指引。
- 📝 每次锁机后，强制填写《锁机根因分析表》（含时间、现象、处置人、根本原因、改进项），每月汇总形成《设备健康月报》。
> 🏆 成果见证：恒安纸业安海基地推行此SOP后，同类设备锁机平均恢复时间从5.8小时降至22分钟，连续11个月零重大停机。
📌 最后送您一句速捷工控的运维心法：
> “设备不会突然锁死，它只是把过去三个月你忽略的细节，一次性还给你。”
预防不是花钱，是把维修预算，变成确定性收益；
运维不是添麻烦，是让老师傅的经验，变成可复制的标准；
长效不是口号，是把每次抢修的狼狈，换成下次开机的笃定。
如果您正为某台打孔机反复锁死头疼，欢迎随时甩来报警截图、设备铭牌照片、最近一次维修记录——
我们不收咨询费，不推销硬件，只做一件事：
👉 帮您找到那个“一直被忽略，但今天必须解决”的细节。
