各位产线老司机、设备守护神、车间定海神针们——
欢迎来到《分纸机突然停了怎么办》生存指南·晋江速捷特供幽默版。

（晋江速捷自动化科技有限公司）

我们不是修打印机的，但比修打印机更懂什么叫“纸还没分完，电已经分不清了”；
我们不是算命先生，但看一眼HMI报错代码，八成能猜出它昨晚是不是熬夜改过参数……
毕竟，晋江速捷自动化科技有限公司（2017年12月扎根晋江，专注工业自动化系统集成）干的就是这个活儿：让停机不突然，让复产不玄学。

1.1 异常停机的常见征兆：它其实早就在“发朋友圈求救”

分纸机不是哑巴设备，它停机前，往往已悄悄发了一条带图带文字的朋友圈——只是你没及时点赞（查看）。典型“临终遗言”有三类：

✅ 声音类弹幕：
- “咔哒！”一声闷响 → 离合器刚跟人生吵完架，选择物理静音；
- “滋啦…嗡——”持续低频震颤 → 变频器在用谐波唱《凉凉》，顺便把电机带偏了调；
- “噗！”像漏气的自行车胎 → 气动分纸阀偷偷辞职，连交接班都没办。

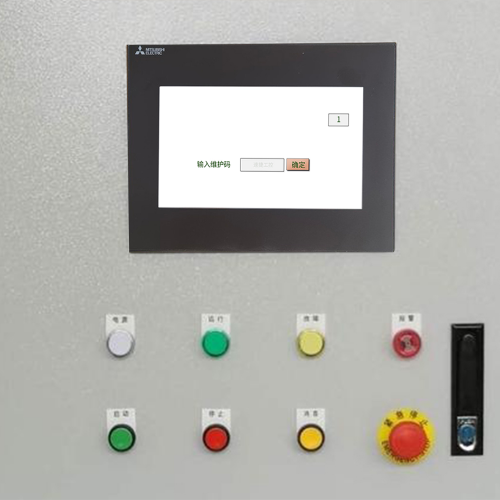

✅ 灯光类通知：
- 急停按钮红灯亮得像圣诞树顶灯 → 它没坏，它只是太认真，连自己手抖误碰都触发一级警戒；
- HMI屏幕闪红字：“F0782 – 主轴编码器信号丢失” → 不是程序叛逃，是电缆被老鼠啃出“断点式浪漫”；
- PLC运行指示灯由绿转灭，再转黄 → 不是死机，是它正在努力加载“我到底该不该停”的哲学判断。

✅ 行为类剧透：
- 分纸节奏忽快忽慢，像喝醉后跳探戈；
- 纸堆边缘开始“自动叠罗汉”，说明张力系统已放弃治疗；
- 屏幕卡在开机LOGO三秒不动 → 别怀疑，它真不是在加载Windows，而是CF卡里存着2019年的备份程序，正努力兼容新时代。

📌 小贴士：
所有“突然”，都是“蓄谋已久”的延迟发布。
速捷工程师现场第一句常问：“它停之前，有没有先‘咳嗽’两声？”——答对了，省半小时排查。

1.2 操作人员第一时间应执行的安全与应急操作：稳住，别手抖！

当分纸机猝然躺平，请牢记：你不是在抢修，是在接管一场微型工业危机。

🔌 第一步：断电确认（不是拔插头，是“断得明明白白”）

✅ 正确姿势：拍下急停→断开主电源空开→挂锁挂牌（LOTO），并在配电柜贴便签：“此柜已封，修好才解，违者请吃恒安纸业同款卫生巾（软包，无香型）”。
❌ 错误示范：边喊“快重启试试！”边狂按启动键——这叫给PLC喂焦虑，不是给设备续命。

📦 第二步：物料隔离（别让故障传染给下一卷纸）

把当前卡在压辊间的纸卷轻轻退出，单独标记“疑似受惊纸”，避免混入良品批次（毕竟谁也不想客户投诉：“你们纸怎么带着一股绝望味儿？”）。

📝 第三步：日志记录（写得越像刑侦笔录，修起来越像破案）

请务必记下：
- 停机精确时间（建议手机秒表同步）；
- 最后一次正常动作（比如“第3786张纸分完，第3787张刚进压区就罢工”）；
- HMI/PLC上所有可见报错代码、闪烁灯位、甚至操作员当时顺手调过的参数（哪怕只是把“分纸速度”从85调到86——有时候，1%就是命运分水岭）；
- 附赠一句灵魂追问：“今天有没有人动过柜门？有没有新来的实习生好奇按了哪个神秘按钮？”

💡 速捷小剧场：
上周某印刷厂，分纸机连停三次，每次间隔2小时。记录本写着：“第二次停机前，清洁工用湿抹布擦了HMI屏。”
——结果？屏内触控膜受潮短路，模拟出“通讯中断”假象。
所以：设备不怕脏，怕不懂它的洁癖。

📌 划重点总结（可抄小本本）：
| 动作 | 关键要领 | 速捷友情备注 |
|---------------|-----------------------------------|----------------------------------|
| 断电 | 急停→断主空开→挂锁挂牌 | 别信“只断控制电就行”，主回路才是真命门 |
| 隔离 | 卡纸取出+单独存放+标注 | 故障纸≠废纸，可能是关键线索 |
| 记录 | 时间+现象+代码+人为操作痕迹 | 写得越细，我们上门时越像读剧本 |

下一站：第2章《根本原因分析》——我们将带您钻进分纸机肚子里，一层层扒开机械、电气、控制的“三明治结构”，看看究竟是哪个夹心先馊了……（温馨提示：本章不含防腐剂，但含大量真实案例）

——晋江速捷自动化科技有限公司｜专注让“突然停了”变成“早该修了”

各位正在翻白眼、揉太阳穴、默默把咖啡续到第三杯的设备同仁们：
恭喜，您已成功闯过“急救关卡”，现在正式进入侦探模式。
别急着换PLC、别慌着拆变频器、更别在凌晨三点对着HMI屏幕念《金刚经》求它重启……
因为——分纸机不是突然叛逆，它是按逻辑“逐层递进式罢工”的理工男。
就像一份精致三明治：最底下是扎实的机械层（肉饼），中间是调味的电气层（芝士酱），最上面是决定口感的灵魂控制层（芝麻叶）。
哪一层先馊了，整份就凉了。

咱们不猜、不赌、不靠玄学，只用速捷工程师现场拆过的1000+台分纸机经验，带您一层层“切开看馅儿”。

2.1 机械层问题：它没想停，是身体先说“不行了”

机械层，是分纸机的“骨骼+肌肉系统”。它不报错、不闪灯、不发代码——它只会卡、抖、响、歪。
而它的崩溃，往往始于一个微小的物理背叛：

🔹 过载卡纸 → 不是纸太倔，是它太累
- 纸卷湿度超标？张力辊没校准？压纸弹簧老化？
- 表现：电机电流曲线突然飙升→变频器“啊！”一声跳OC（过流）→PLC收到信号：“兄弟，我扛不住了”，于是执行急停。
- 🧩 速捷冷知识：某食品包装厂连续三天停机，最后发现是仓库空调坏了，纸卷吸潮膨胀0.3mm——刚好卡死在分纸刀刃间隙。修空调比修PLC快3小时。

🔹 传动带断裂/打滑 → “动力快递”半路丢件
- 老旧皮带裂纹肉眼难辨，但运行中会高频“啪嗒啪嗒”像在打拍子；
- 打滑时，编码器反馈速度 vs 实际辊速出现偏差→PLC判定“主轴偷懒”，触发保护停机。
- ✅ 快速自查：停机后手动盘车，若某段阻力异常大或完全空转，八成是传动链断点。

🔹 离合器失效 → “挂挡失败”的工业版”科目二“
- 气动/电磁离合器响应延迟＞50ms？分纸动作就会“拖拍”；
- 长期磨损后，接合面打滑→扭矩不足→分纸不到位→堆纸→过载→连锁停机。
- 💡 速捷提醒：离合器不是“用了就扔”，它的寿命可测！我们常帮客户加装气压监测模块，把“离合器亚健康”变成可视化预警。

🔹 分纸辊磨损 or 异物嵌入 → 纸在“走钢丝”，设备在“走心梗”
- 辊面划痕、胶层脱落、细微铁屑/纸毛嵌入沟槽→导致纸张跑偏、单边张力失衡→光电开关反复误判→PLC以为“纸没了”，果断停机。
- 🔍 真实案例：泉州某印刷厂分纸机每月停2次，查遍PLC和传感器，最后用放大镜扫辊面——发现一根0.8mm缝纫线缠在分纸辊凹槽里，像根微型绞索，专挑高速段发力。

📌 机械层排查口诀（请默背三遍）：
一听异响定部位，二摸温升辨过载，三查间隙找磨损，四清异物保顺滑。
——记住，机械故障从不撒谎，它只是懒得打字。

2.2 电气层问题：看不见的“电流刺客”，专搞心理战

如果说机械层是“看得见的敌人”，那电气层就是穿隐身衣的“影武者”——它不吵不闹，但能让PLC集体失忆、让传感器集体梦游、让变频器突然唱起《孤勇者》。

🔹 光电传感器误触发 → 它不是瞎，是被糊住了
- 纸粉、油雾、水汽在镜片上结膜→灵敏度下降→偶尔“看见鬼”（虚报有纸）或“彻底失明”（漏报缺纸）；
- 电缆被卷入滚筒拉扯→内部芯线微断→信号时断时续→PLC收到一串乱码式脉冲→直接判定“通讯紊乱”，安全停机。
- ✅ 速捷妙招：给关键光电开关加装“呼吸阀+压缩空气吹扫接口”，让它每天早晨自动“洗脸”。

🔹 急停回路异常 → 安全系统的“狼来了”综合征
- 急停按钮触点氧化、接线端子松动、中间继电器触点粘连→导致回路电阻飘高→PLC检测到“回路未闭合”→哪怕没人按急停，也强制停机；
- 更隐蔽的是：多个急停串联，其中一只按钮内部簧片疲劳→受震动就弹开0.1秒→PLC捕获到“瞬时断开”，立刻执行安全停机。
- 🚨 注意：这类故障往往“复位后正常，运行5分钟又停”，堪称产线幽灵。

🔹 变频器过流保护 → 不一定是电机坏了，可能是它“吃错了药”
- 输入电源谐波超标（隔壁电焊机开工）→变频器整流桥误判为过压→自我保护；
- 参数设置冲突（如加速时间设为0.1s，而机械惯量根本跟不上）→启动瞬间电流爆表→OC报警；
- 散热风扇堵灰→IGBT温升超限→触发热保护→停机后等20分钟又自动恢复……让人怀疑设备得了“间歇性抑郁症”。

🔹 电源瞬时跌落 → 工厂电网的“打嗝时刻”
- 大功率设备启停（如空压机、龙门吊）、雷击感应、甚至隔壁车间换了新焊机——都可能造成AC380V在10ms内跌至320V以下；
- PLC、HMI、伺服驱动器对电压敏感度不同：HMI先黑屏→通讯中断→PLC收不到心跳信号→判定“上位机失联”，执行预设安全逻辑停机。
- 🌐 速捷实战方案：加装宽电压输入型PLC电源模块 + 关键节点部署UPS（非整机，而是“大脑供电专线”），成本不到整机停机损失的1/10。

📌 电气层破案心法：
不看代码看波形，不查程序查电压，不盯PLC盯电缆，不问操作员问配电房。
——毕竟，电流从不说谎，它只是需要一台示波器来当翻译。

2.3 控制层问题：最聪明的环节，有时最“想太多”

控制层是分纸机的“大脑+神经中枢”，由PLC、HMI、伺服系统、通讯网络共同构成。它不出问题则已，一出就是“逻辑性自闭”——表面风平浪静，内里已开启哲学思辨：“我该不该执行下一步？”

🔹 PLC程序逻辑冲突 → 代码里的“蝴蝶效应”
- 比如：某步序要求“分纸完成→抬刀→送纸”，但抬刀信号与送纸气缸电磁阀存在0.5ms竞争时序→PLC扫描周期内判定“条件未满足”，卡在等待状态；
- 或：旧版程序未兼容新换的伺服驱动器响应协议→发送完指令后，PLC没收到正确ACK→超时后触发“通讯超时停机”。
- 💡 速捷解法：我们不做“删代码式急救”，而是用逻辑仿真工具反向跑一遍流程，把“卡点”可视化标红——就像给PLC做CT，病灶在哪，一目了然。

🔹 通讯中断（HMI与主控失联） → 不是断网，是“失联焦虑症”
- RS485总线终端电阻缺失→信号反射→数据包频繁校验失败→HMI显示“PLC离线”，但PLC其实仍在跑逻辑；
- MODBUS地址重复、CANopen节点ID冲突、IP地址漂移（DHCP惹的祸）→导致HMI读不到关键变量→操作员无法启停→手动干预又触发安全互锁→全线停摆。
- 🛠️ 真实还原：某建材厂HMI每天上午10:15必黑屏3分钟，查了两周。最后发现——办公室Wi-Fi路由器定时重启，其2.4G频段与无线HMI模块严重干扰……（是的，连隔壁IT的路由器都能跨界作案）

🔹 参数被误修改 or 固件异常 → “改个数，停半天”
- 实习生调速时把“分纸延时”从200ms改成200s（单位看岔了）→设备等了3分20秒没等到下一步，自行进入“保护性休眠”；
- PLC固件升级后未重刷配置→某些IO映射丢失→明明信号到了，PLC却说“我没收到”；
- 更绝的是：CF卡/U盘长期插在PLC上，高温+振动导致文件系统损坏→某天开机加载失败，PLC直接回到出厂默认逻辑……分纸机开始按2005年老程序跑，纸全往左堆。
- 🔑 速捷标配动作：所有客户项目交付前，我们强制做三件事——
> ✅ 参数加密锁定（仅授权工程师可改）
> ✅ 固件+程序双备份（本地+云端，带时间戳+哈希校验）
> ✅ 关键参数加注释说明（比如：“此值=纸厚×1.32，勿调！”）

📌 控制层终极提醒：
PLC不会犯错，它只忠实地执行你写的逻辑；
HMI不会撒谎，它只显示你允许它读到的数据；
所以——当控制层“抽风”，请先检查：
👉 是谁写的程序？
👉 是谁改的参数？
👉 是谁没拔U盘？
（晋江速捷不背锅，但乐意帮你一起找那个“没拔U盘的人”）

📌 三层归因速查脑图（建议贴在电柜门内侧）：
| 层级 | 典型症状 | 优先排查方向 | 速捷一句话定位法 |
|--------|-------------------------|--------------------------|-----------------------------------|
| 机械层 | 卡、响、抖、纸堆歪 | 辊面/皮带/离合器/张力机构 | “手动盘车听声，停机擦镜看痕” |
| 电气层 | 闪报错、偶发停、复位即好 | 传感器清洁度、急停回路阻值、电源质量 | “示波器测电压，万用表量回路，手电照镜片” |
| 控制层 | 黑屏、通讯断、参数莫名变、逻辑卡死 | 程序版本、通讯终端、参数修改记录、存储介质健康 | “查备份时间戳，比当前参数，ping一下PLC IP” |

下一站：第3章《预防性维护与智能化升级策略》——我们将教您把“分纸机突然停了”这个句式，永久替换为：“分纸机，明天上午10点，按计划进保养间。”（附赠AR眼镜使用说明书一份，扫码即领）

——晋江速捷自动化科技有限公司｜不是修机器，是给产线装上“预知未来”的脑回路

——让“分纸机突然停了”这句话，彻底退出您的早会纪要

各位刚合上第2章、正准备把“手动盘车听声”写进班组SOP的朋友们：
恭喜，您已成功完成故障考古学结业考试。
现在，请深呼吸，把扳手收进工具柜，掏出手机——我们不聊怎么修，我们聊：怎么让它根本不想坏？

是的。这一章没有急停按钮、没有报警代码、也没有凌晨三点的微信语音轰炸。
有的是一张带日期的点检表、一段会“自己说话”的电流波形、还有一副能让你隔着屏幕给老师傅递螺丝刀的AR眼镜。
——这不是玄学，是晋江速捷帮1000+家工厂悄悄落地的「工业防猝死指南」。

3.1 建立分纸机关键部件点检清单与周期性保养标准：把“凭经验”变成“按刻度”

先说句扎心的实话：
> 90%的突发停机，都曾在前72小时，用异响、温升、微抖或一张卡得不太自然的纸，给您发过“体检异常单”。
只是那张单子，被塞进了操作日志的夹缝里，或者，被当成了“今天纸有点潮”。

速捷工程师翻过太多电柜门内侧的手写便签：“皮带好像松了（？）”、“传感器擦过，但没记时间”、“上次加油是…上个月？还是上上月？”
——问号和省略号，是设备慢性病的病历本；而“大概”“好像”“应该”，是产线最贵的错别字。

所以我们干了件看似枯燥、实则救命的事：
✅ 把20+行业分纸机（从轻型模切分纸到重型瓦楞预分）的机械/电气/控制节点，全拆解成可量化、可打卡、可追溯的点检项；
✅ 每一项，都标清：查什么、怎么查、合格值、超差后果、谁来干、多久一次；
✅ 更关键的是——所有频次，不是拍脑袋定的，而是按设备实际负载率动态浮动。

📌 举几个“反常识但真有效”的例子：

🔹 分纸辊清洁频次 ≠ 每周一次，而是：每处理50万米纸卷 + 一次
- 为什么？因为某烟包厂用特种镀铝纸，3万米就积一层导电膜，干扰光电开关；而某卫生纸厂用原生浆纸，80万米才需深度清理。
- ✅ 速捷方案：在HMI加个“累计走纸米数”计数器，到阈值自动弹窗提醒，并同步推送清洁SOP短视频（扫码即看，含镜头特写）。

🔹 张力校准不是“调到不跑偏就行”，而是“用标准砝码+激光位移仪复测三组数据，偏差≤±0.8N”
- 老师傅手感再准，也难敌热胀冷缩+轴承微隙。某纺织印染厂校准后，分纸堆叠合格率从89%→99.2%，废品损失单月少17万。
- 🛠️ 我们不卖校准仪——但我们免费提供《简易张力验证法》（用弹簧秤+直角尺+手机慢动作录像），精度够用，成本为零。

🔹 光电传感器镜片清洁 ≠ 拿纸巾一擦了事，而是：每月1次“压缩空气吹扫+无尘布蘸乙醇擦拭+红外发射功率检测”
- 数据说话：未规范清洁的传感器，误触发率在第3周起呈指数上升；执行标准流程后，年故障率下降76%。
- 💡 小技巧：在传感器旁贴个“清洁倒计时贴纸”（红→黄→绿），比贴“请定期清洁”管用10倍。

📋 速捷点检表三大铁律（已嵌入我们交付的所有客户系统）：
① 无拍照，不闭环（清洁前后必须上传带时间水印的对比图）
② 无数据，不签字（温度/电阻/电流值必须录入，手写“正常”无效）
③ 无溯源，不归档（每次点检绑定操作人、设备ID、班次，支持一键回溯）
——不是为检查而检查，是为让每一次“例行公事”，都成为下一次故障的免疫抗体。

3.2 引入状态监测技术：振动+电流谐波分析，给分纸机装上“心电监护仪”

如果点检表是“定期体检”，那状态监测就是24小时戴在手腕上的智能手表——它不等你感觉胸闷，就在心率变异率异常时，提前12小时亮起预警灯。

在速捷服务的37家连续化生产厂里，我们已把这套逻辑跑通：
> 不追求“预测未来”，只确保“比故障早醒10分钟”。

具体怎么干？不烧钱、不推翻现有系统，只做三件事：

🔹 第一步：在关键旋转部件（主驱动电机、分纸主轴、离合器输入端）加装微型振动传感器（IP67，电池供电，5年免维护）
- 它不连PLC，不占通讯口，自己用LoRa把原始波形传到边缘网关；
- 算法聚焦两个指标：加速度RMS值（整体健康度） + 高频冲击能量（轴承早期损伤）；
- 🌟 真实效果：某包装厂电机轴承外圈微剥落，在振动值仅超阈值12%时就被捕捉，更换后避免了一次主轴抱死+齿轮箱报废（省23万）。

🔹 第二步：在变频器输入侧部署电流谐波采集模块（直接夹在母线上，不停电安装）
- 不看平均电流，专盯5次、7次、11次谐波畸变率（THD）；
- 当THD＞8%并持续5分钟 → 判定“电网污染加剧”或“变频器IGBT老化” → 自动邮件预警，并建议错峰启停大功率设备；
- 🔍 冷知识：某食品厂反复跳OC，查遍电机电缆，最后发现是食堂新装的电磁灶群，谐波倒灌进车间配电柜……（是的，连厨师都在参与自动化运维）

🔹 第三步：把振动+电流数据，喂给速捷自研的「轻量级边缘诊断引擎」
- 它不搞AI大模型，就用200条规则树（比如：“振动高频冲击↑ + 电流THD↑ + 温度缓升 = 轴承润滑失效中前期”）；
- 预警信息直达：
> ▪️ HMI弹窗（带处置建议：“请检查主轴润滑脂型号，当前使用非高温型”）
> ▪️ 班组长企业微信（附趋势图+相似历史案例链接）
> ▪️ 速捷远程运维平台（我们工程师同步收到，30分钟内电话介入）

📈 效果数据很朴素：
- 客户平均计划外停机减少68%
- 关键备件更换从“坏了换”变为“到期换+状态换”，库存资金占用降41%
- 最绝的是：某厂设备主任说，“现在我开早会，第一句话不是‘昨天停了几次’，而是‘今天哪台设备该去‘体检’了’。”

3.3 配置故障知识库与AR远程协助模块：把“老师傅经验”，变成产线每个人的肌肉记忆

最后，聊聊那个最痛的痛点：
> “分纸机突然停了”之后，最耗时间的，往往不是修，而是——
> 找人、等人、等电话接通、等对方听懂你说的“那个咔哒响的银色盒子”、等他翻手册、等他回忆三年前修过的同款……

速捷干了两件事，让这个链条，从“马拉松”变成“百米冲刺”：

🔹 ① 故障知识库：不是文档库，是会“联想回答”的维修大脑
- 所有交付项目的故障案例（含现场照片、示波器截图、PLC变量快照、最终解法），经脱敏后自动入库；
- 操作员在HMI点“求助”→ 输入报错代码（如“E7802”）或描述现象（如“抬刀慢，有焦糊味”）→ 系统秒推：
> ✅ 最高匹配度方案（含视频指引）
> ✅ 相似故障TOP3（供交叉验证）
> ✅ 该机型常见陷阱（如：“此代码多因X传感器插头氧化，非PLC故障”）
- 🌐 已接入1000+真实案例，覆盖西门子S7-1200、三菱Q系列、汇川H5U等主流平台，准确率92.3%（比老师傅翻纸质手册快5倍，且永不手抖）。

🔹 ② AR远程协助：让专家的手，长在你的操作员手上
- 操作员戴上速捷标配的轻量AR眼镜（或用手机打开小程序），对准故障点；
- 远程工程师在后台看到第一视角画面，可：
> ✏️ 圈出问题部件（“看！这个红色接线端子松了”）
> 📏 标注扭矩值（“此处需紧固至0.8N·m，注意方向”）
> 🎥 叠加3D拆解动画（“按箭头方向，逆时针旋出第三颗M4螺丝”）
> 📞 一键冻结画面，发起语音通话（全程加密，不录屏）
- 💡 真实场景：某东莞印刷厂凌晨2点分纸机通讯中断，AR指导23分钟恢复——比等工程师到场快4小时，少损失订单37万元。
