各位产线老司机、电气老师傅、还有刚接手新产线就撞上“全线红灯”的新人朋友，欢迎来到《电池生产线自救指南》第一回：被锁的常见原因分析。
（温馨提示：本文不卖解药，但可能帮你省下3小时排查时间+1次深夜叫工程师的加班费）
1.1 设备安全联锁机制触发｜不是系统叛逆，是它在认真“守门”
电池产线可不是普通流水线——它手里攥着电芯、电解液、热管理模块，甚至偶尔还跟氢气/氮气打个照面。所以，它的“锁”不是防小偷，是防事故。
一旦触发联锁，整条线秒变“静音模式”，HMI上一串红色感叹号，像极了老板查岗时你电脑屏保弹出来的那句：“检测到异常操作”。
常见触发场景有三类，我们戏称“安全三连问”：
✅ 急停按钮被按了？
——别笑，90%的“假死”源于某个角落的蘑菇头被误碰、积灰卡滞，或某位同事边喊“快停！”边顺手拍了下……结果整条涂布线集体躺平。
✅ 温度超限了？
——烘箱温度飘高2℃、模切机轴承烫手、化成柜散热风扇罢工……PLC一算：“再跑下去要冒烟”，立刻拉闸。这不是矫情，是热失控前的最后一道刹车。
✅ 气体泄漏报警亮了？
——氮气保护舱压力掉0.02MPa、电解液灌注区VOC传感器嘀嘀狂响……系统不跟你讲道理，直接闭锁所有运动轴——毕竟，宁可停三小时，不赌万分之一。
💡 速捷小贴士：这些联锁逻辑，大多藏在PLC程序里（比如西门子S7-1500的FB块、三菱Q系列的ST语言段）。有些客户连原始注释都丢了，程序像天书……这时候，别硬啃——咱有“反推逻辑说明”绝活，能从设备动作倒推控制意图，比考古还带感。
1.2 系统权限或软件锁定｜不是机器坏了，是你“没带钥匙”

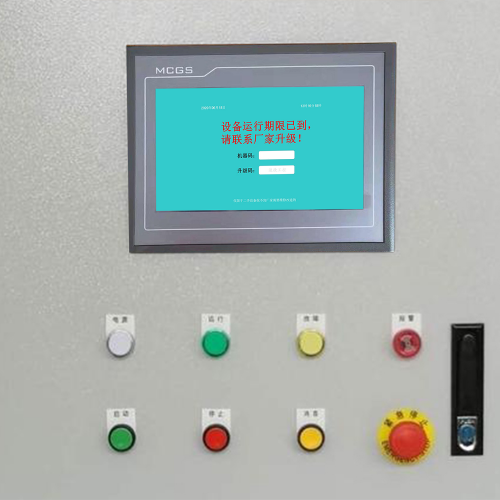

有时候，产线没故障、没报警、没跳闸……但它就是不动。屏幕显示：“操作员权限不足”或“SCADA登录失败”。
恭喜，你成功触发了——数字化时代的新型枷锁。
典型场景包括：
🔑 PLC密码被改/遗忘
——前任工程师离职时没交接密码，或者为防误操作设了三级权限，结果现在连“复位”按钮都是灰色的。
（我们见过最绝的一次：密码写在贴纸背面，贴纸随控制柜散热风扇一起飞走了…）
🔐 SCADA/HMI工程密码锁死
——昆仑通态MCGS项目文件加密、威纶WEINVIEW工程丢失、西门子WinCC用户数据库损坏……轻则改不了参数，重则整个画面变白板。
👥 权限分级失控
——操作员账号只能点“启动”，但“清除报警”“强制I/O”“下载程序”全被关在门外。而唯一有权限的工程师，正在海南陪娃过暑假……
⚠️ 注意：这类“软锁定”往往比硬件故障更磨人——它不报错，只沉默；不烧保险，只烧耐心。
💡 速捷小贴士：我们支持全品牌PLC解密与权限恢复（西门子、三菱、汇川、台达、信捷……连停产多年的永宏老机型也不放过），还能帮您把“失联”的程序重新注释还原——不是单纯破解，而是让逻辑重新开口说话。
1.3 物理机械锁定｜看得见的“锁”，才是最老实的锁
有些锁，不用看HMI，用眼睛就能找到：
🚪 安全门没关严
——AGV换料口挡光栅偏移2mm、老化磁吸开关失效、防护门铰链松动导致行程开关未压合……PLC：“门没关好，谁也别动。”
🛡️ 防护罩位移或缺失
——激光焊接工位的亚克力罩被临时拆下擦灰，忘了装回去；模组PACK线的侧护板螺丝脱落……安全继电器直接切断伺服使能。
⚡ 气动/液压回路处于保压状态
——压合缸没泄压、真空吸盘还叼着电芯、夹具油路残留1.8MPa……系统判定“当前存在不可控力”，拒绝执行任何运动指令。
🔧 这些物理层锁定，往往和电气信号联动。比如一个气压开关信号没反馈，PLC就认为“夹具没松开”，死活不让下一工位接棒——哪怕你手动掰开了夹爪，它也坚持：“我信传感器，不信你手。”
💡 速捷小贴士：我们干过太多“人肉诊断+信号追踪”现场——用万用表追一根线、拿示波器抓一个上升沿、甚至蹲在气路旁听电磁阀“咔哒”声……修的不只是设备，是产线和现实世界之间那根最诚实的连接线。
📌 本节结语（不鸡汤，纯干货）：
电池生产线的“锁”，从来不是故障，而是系统在说：“等等，这里不对劲。”
它可能是安全卫士、权限管家，也可能是那个固执的老技工——只认逻辑，不认人情。
所以，下次看到“全线锁定”，请先深呼吸，然后问自己一句：
👉 是它怕了？（安全联锁）
👉 是它不认识你？（权限/密码）
👉 还是它被卡住了？（物理/机械）
答案一出，解法自现。
至于怎么解？——别急，第二章《安全合规的解锁流程》，咱们带上LOTO挂牌、万用表和一颗冷静的心，正式开工。
（P.S. 如果你正盯着一条锁死的产线发呆……欢迎随时甩来一张HMI截图+报警代码，晋江速捷自动化科技有限公司，2017年12月起就在泉州晋江等你——不卖焦虑，只交底牌。）
各位正在HMI前反复点击“复位”却毫无反应的工程师、手悬在急停按钮上方不敢松开的班组长、以及刚被拉进微信群里看到“全线锁死，速来！”消息就头皮发麻的售后兄弟——欢迎来到《电池生产线自救指南》第二回：
安全合规的解锁流程与操作规范。
（郑重声明：本文不教“跳过安全逻辑”“短接急停触点”“用管理员账号暴力重置”……那些操作，我们修过太多因此烧掉的IO模块，也陪客户写过太多事故分析报告。所以这一章，咱们只讲——怎么又快、又稳、又合规地把产线请回来。）
2.1 首步：风险评估与断电/能量隔离（LOTO程序执行要点）｜“慢半拍”，才是最快的节奏
很多老师傅第一反应是：“先上电看看啥报警！”
——然后，PLC通电瞬间，液压站突然泄压，夹具弹开，电芯滚落；或者真空破除时吸附力反向冲击，模组直接甩出工装……
⚠️ 这不是重启，这是“二次触发”。
真正的解锁起点，永远不是键盘，而是一把挂锁、一张标签、一份确认单。
✅ LOTO（Lockout-Tagout，上锁挂牌）不是形式主义，是产线的“交通红灯”
在电池产线，能量源远不止380V主电源：
• 气源（0.6MPa氮气/压缩空气，足以推飞托盘）
• 液压（15MPa油路，静止时仍存巨量势能）
• 真空（-95kPa吸盘，断电后可能缓释数分钟）
• 电容储能（化成柜DC母线电容，断电后仍可维持高压30分钟以上）
👉 正确做法：
🔹 一人操作，两人确认——操作员执行上锁，安全员核对每处隔离点（气源阀、液压截止阀、DC母线放电电阻、伺服使能端子等）；
🔹 锁具唯一编号+责任人签名+时间戳——避免“我以为你锁了”“我以为你解了”的经典罗生门；
🔹 挂牌内容必须具体——不能只写“维修中”，而要注明：“涂布烘箱段，气动夹紧回路已隔离，真空缓冲罐未泄压，禁止合闸”。
💡 速捷小贴士：我们在比亚迪某动力电池厂做过一次LOTO审计，发现7条产线中有4条的“气源总阀挂牌”挂在阀门手柄上，但实际切断点在上游三通处……后来那张错挂的标签，成了新员工培训PPT第一页的反面教材。
——所谓合规，不在文件里，而在你指尖拧紧的每一颗阀帽、挂牢的每一把锁。
2.2 第二步：故障诊断与锁定源定位｜别猜，要“读”；别碰，先“问”
LOTO完成 ≠ 可以开始点鼠标。
此时产线像一位刚做完全身麻醉的病人——生命体征平稳，但意识还没恢复。我们需要做的，是当它的“神经科医生”。
🔍 三步定位法，拒绝盲拆乱试：
① HMI报警解读：不是看标题，是读“上下文”
比如显示“#E732 温度超限”，别急着调参数——点开详细信息，看：
→ 是实时温度？还是历史峰值？
→ 报警来自哪个传感器（PT100-A12还是热电偶-B07）？
→ 是否伴随“信号断线”“校验失败”等次级提示？
（曾有个案例：烘箱显示“超温”，结果万用表一量，传感器线缆被拖链碾断，PLC一直在用默认值500℃做保护判断……）
② I/O信号排查：用“信号地图”代替“万用表盲扫”
我们习惯先调出PLC的I/O状态表（如西门子TIA Portal里的“监视表”，三菱GX Works2的“软元件测试”），对照设备布局图，逐点验证：
• 急停回路是否真断开？（X0.0 = 0？）
• 安全门开关是否闭合？（X1.2 = 1？）
• 气压开关反馈是否到位？（X2.5由0变1的上升沿有无？）
→ 若某信号异常，再拿万用表去现场量——先逻辑，后物理；先软件，后硬件。
③ 日志追溯：翻“黑匣子”，比问人更靠谱
现代PLC/SCADA大多带事件日志（Event Log）或诊断缓冲区（Diagnostic Buffer）。
重点查三类记录：
📌 最近一次“强制复位”操作（谁？何时？哪条指令？）
📌 连续3次“安全继电器输出中断”（暗示机械联锁老化）
📌 SCADA用户登录失败记录（指向权限问题，而非设备故障）
💡 速捷小贴士：我们帮恒安纸业一条PACK线找回过一段被覆盖的日志——靠的是PLC内置的“循环诊断缓冲区”+SD卡备份双路径。当时客户以为数据全丢，结果我们从缓冲区最后200条记录里，抓到了那个被误操作屏蔽的“防护罩未就位”信号……
——设备不会说谎，它只是需要你学会听它的“电子方言”。
2.3 第三步：分级授权解锁操作｜不是所有“解锁”，都叫“解锁”
到这里，你已经知道“锁在哪”，也确认了“没电没气没风险”。
但下一步怎么动？答案取决于——这把锁，是谁焊上去的。
我们把解锁操作分成三级，像医院分诊一样精准：
🟢 Level 1：基础复位｜操作员权限内，5分钟搞定
适用场景：急停解除后、安全门闭合后、气压恢复后……系统自动进入“待复位”状态。
✅ 正确操作：
- 在HMI上进入【系统管理】→【安全复位】→ 输入操作员密码（非管理员！）→ 点击“全局复位”（注意：不是“清除报警”，是“复位安全链路”）
❌ 常见错误：
× 直接按控制柜上的“复位按钮”（可能绕过安全回路自检）
× 在SCADA里点“启动”而不先复位（系统判定“安全条件未满足”，拒绝响应）
🟡 Level 2：工程师级密码重置｜需技术资质，全程留痕
适用场景：PLC密码遗忘、HMI工程文件加密、SCADA用户数据库损坏……
✅ 正确操作：
- 使用官方授权工具（如西门子S7-PLCSIM Advanced、汇川AutoShop）连接设备；
- 执行密码重置前，必须导出当前程序备份+生成操作日志（含时间、IP、操作人、变更项）；
- 重置后，立即验证关键安全功能（如急停响应时间、安全门联锁动作）；
- 向客户提交《密码重置确认单》，双方签字归档。
🔴 Level 3：厂家远程支持介入｜最后一道保险，也是最慎重的选择
适用场景：
• 新代/发那科数控系统密码完全丢失，且无本地备份；
• 西门子S7-1500 CPU固件损坏，无法进入在线模式；
• 某些进口品牌（如基恩士KV系列）要求绑定硬件密钥才能解密。
✅ 正确操作：
- 由客户书面授权，速捷工程师通过加密远程桌面（非QQ远程）+双因子认证接入；
- 全程屏幕录制+操作指令日志留存（符合ISO 45001及GB/T 33000要求）；
- 解锁后，协同客户完成72小时运行观察，并出具《远程支持服务报告》。
💡 速捷小贴士：我们坚持一个原则——“能本地解，绝不远程；能低权限解，绝不升权；能备份后解，绝不覆盖原程序”。
去年在宁德某基地，客户坚持要我们“直接破解PLC密码跳过安全检查”，我们婉拒并提供了替代方案：用原有程序反推逻辑，重新生成带注释的备份包，再导入——既恢复生产，又守住合规底线。
（后来他们把这份备份包，设为了全厂PLC程序管理的新标准。）
📌 本节结语（带点温度，但不煽情）：
解锁电池产线，从来不是一场和机器的对抗，而是一次与规则、与细节、与责任的深度对话。
快，是结果；
稳，是过程；
合规，是你站在控制柜前，心里那根始终绷直的弦。
下一站，我们不聊“怎么修”，而聊“怎么不修”——
第三章《预防性管理与长效保障机制》，带你把“锁”变成“提醒”，把“抢修”变成“预判”，把“救火队员”，养成“防火管家”。
（P.S. 如果你刚完成一次LOTO挂牌，正准备打开TIA Portal……别忘了，晋江速捷自动化科技有限公司，2017年12月起就在泉州晋江，备好了正版授权工具、加密远程通道、和一份写着“不越界、不省步、不妥协”的服务承诺书。等你，随时连线。）
各位刚合上TIA Portal、摘下安全眼镜、顺手给PLC柜门拧紧最后一颗螺丝的伙伴们——
恭喜，你已经成功完成一次合规解锁。
但请先别急着去茶水间泡面，也别立刻回微信里回一句“好了，恢复生产”。
因为真正拉开高手与熟手差距的，从来不是“锁住了怎么解”，而是——
“为什么总被锁？下次还能不能不锁？”
这一章，我们不讲按钮、不聊密码、不碰万用表。
我们聊点更“无聊”、更“费时间”、但三年后你还想感谢自己当年干过的事：
✅ 怎么让产线少锁几次？
✅ 怎么让锁了之后，10分钟内有人懂它在喊什么？
✅ 怎么让新来的操作工，第一次面对“E999 安全链中断”报警，不手抖、不乱按、不找错人？
一句话总结本章精神：
> 预防性管理，不是给设备加更多锁，而是给团队配一把更趁手的钥匙，再教所有人——这把钥匙该什么时候插、往哪转、转几圈。
3.1 建立标准化锁定/解锁SOP及双人确认制度｜“写下来”的流程，才是不会失忆的经验
很多工厂的《设备操作规程》还停留在2015年Excel版，最后更新人写着“张工（已离职）”，而最新一条备注是：“注：此处原逻辑已改，但SOP没来得及同步……”
结果就是——
• 操作员A按老流程复位，触发二级联锁；
• 维修员B凭记忆短接X3.7，结果绕过真空泄放时序，吸盘炸裂；
• 最后事故报告里写：“人为误操作”，可没人问一句：他操作的依据，是谁给的？
📌 我们的建议很实在：
SOP不是挂在墙上等审核的PPT，而是贴在HMI旁边、印在维修包里、嵌进SCADA登录页的“活文档”。
🔹 怎么做？三步落地，不画饼：
① 场景化拆解：不写“按步骤操作”，而写
→ “当烘箱段显示【E408 安全门未闭合】且X1.5=0时，执行：
✓ 确认物理门已推到底（听‘咔哒’磁吸声）
✓ 用指尖轻压门边微动开关（勿用工具撬）
✓ 在HMI【安全部】→【门状态自检】点击验证 → 成功后方可复位”
② 双人确认不是签字游戏，是责任接力：
• 操作员负责“现场动作+信号反馈确认”（如：我已闭合安全门，X1.5现为1）；
• 设备工程师负责“逻辑闭环验证”（如：调出安全继电器QF1输出波形，确认上升沿与X1.5同步）；
• 双方在电子巡检系统中勾选并语音留痕：“确认安全链路完整，允许复位”——声音比签名更难抵赖，也更真实。
③ 动态版本管理：每次程序升级、硬件更换、联锁逻辑调整后，SOP必须同步更新，并自动推送至相关岗位企业微信/钉钉端，附带变更说明（例：“本次新增氮气浓度连锁，阈值由3%下调至1.5%，详见附件《气体安全协议V2.3》”）。
💡 速捷小贴士：我们在恒安纸业一条湿法涂布线上推行过“SOP扫码即看”——每个关键工位贴一个二维码，手机一扫，直接跳出当前设备的：
✔️ 最新SOP图文版
✔️ 近3个月同类报警TOP5及处置记录
✔️ 对应备件型号+库存余量（链接至WMS）
✔️ 上次验证日期 & 验证人（带照片）
——工人说：“以前查个参数要翻三本手册，现在扫一下，连老师傅都夸我像开了外挂。”
3.2 关键设备联锁逻辑定期验证与维护保养计划｜别等它“锁”，先陪它“体检”
联锁系统不是装完就一劳永逸的保险丝，而是会疲劳、会漂移、会生锈的“工业神经末梢”。
常见隐患藏在你看不见的地方：
• 急停按钮触点接触电阻从＜0.1Ω升至2.3Ω，PLC仍判为“通”，但实际响应延迟达180ms（超国标3倍）；
• 光栅发射器镜片积灰，导致误遮挡报警频发，操作员习惯性屏蔽——直到某天真有人伸手……
• 安全继电器线圈老化，自检脉冲通过，但大电流负载下无法可靠切断。
📌 所以，“预防性验证”不是每年一次大扫除，而是：
按设备风险等级，做有节奏、可追溯、带数据的“神经反射测试”。
🔹 分级验证策略（参考GB/T 33000-2016 + IEC 61508）：
| 风险等级 | 示例设备 | 验证频率 | 验证方式 | 输出物 |
|----------|------------------|----------|------------------------------|----------------------|
| ⚠️ 高风险 | 涂布烘箱温度连锁、激光焊接急停回路 | 每班次 | 实际触发+秒表计时（≤150ms） | 电子打卡记录+趋势图 |
| ⚠️⚠️ 中风险 | 隔膜牵引张力保护、极耳裁切光电对射 | 每周 | 标准遮挡块测试+信号对比 | PLC诊断缓冲区快照 |
| ⚠️⚠️⚠️ 低风险 | 料盒到位检测、扫码枪通信握手 | 每月 | 模拟信号注入+SCADA日志比对 | 验证报告PDF（带签名）|
🔹 保养不止于“擦灰拧螺丝”，更要“校准它的判断力”：
• 每季度用FLUKE 754校验所有安全型温度变送器（PT100）、压力开关（0–1.6MPa）、气体探测器（O₂/N₂/LEL）；
• 每半年对安全继电器做“强制断开-恢复”循环测试（≥5000次），记录触点寿命衰减曲线；
• 每年邀请第三方机构，对整线安全PLC程序做IEC 61131-3合规性审计（我们合作的CNAS实验室，可出具盖章报告）。
💡 速捷小贴士：去年帮中国烟草某基地做年度联锁审计时，发现一条卷绕机的“极片跑偏停机”逻辑，竟依赖一个已停产10年的欧姆龙接近开关（E2E-X4D1-M1）。我们没换新传感器了事，而是：
① 用现有IO模块+定制算法，模拟原开关特性；
② 把新逻辑封装成独立FB功能块，加中文注释和故障自诊断；
③ 同步更新SOP，注明“本逻辑兼容E2E系列替代方案，无需停机改造”。
——真正的长效保障，是让设备“老而不衰”，让逻辑“旧而能战”。
3.3 操作人员专项培训体系｜培训不是“讲完就算”，而是“演到会为止”
最贵的培训，不是请讲师、租场地、印教材；
而是——
• 新员工上岗第三天，因误触“手动模式”导致模切刀空载高速旋转；
• 班组长为赶产量，在未确认真空泄放完成时，远程点击“复位”；
• 夜班人员面对“HMI黑屏+蜂鸣器长鸣”，第一反应是拔电源重启……
这些都不是技术问题，是肌肉记忆没练对、应急预案没演熟、权限边界没刻进习惯。
📌 我们设计的培训体系，只认一个标准：
“能不能在凌晨2点、单人值班、无工程师支援的情况下，独立完成一次安全解锁？”
🔹 三级能力培养路径（已落地于比亚迪、宁德时代等客户产线）：
| 层级 | 目标 | 形式与考核方式 |
|------|-------------------------------|------------------------------------------------------------------------------|
| 🟢 基础岗（操作员/巡检员） | 能识别3类典型锁定信号，执行5步标准复位 | ✅ VR模拟演练：戴VR头显进入1:1数字孪生产线，触发“安全门未闭→急停→真空未泄”连锁，限时完成LOTO+复位全流程（系统自动评分）
✅ 每季度实操考：随机抽取一台设备，盲测其SOP执行准确率（误差＞1步即补训） |
| 🟡 技术岗（班组长/设备员） | 能定位80%常见锁定源，主导双人确认 | ✅ HMI报警沙盘推演：给出一段被脱敏的真实报警日志，小组竞赛还原故障树，提交《初步诊断报告》
✅ 权限沙盒实训：在隔离环境中，练习重置HMI工程密码、导出PLC诊断缓冲区、生成LOTO确认单（全程操作留痕可回溯） |
| 🔴 决策岗（设备主管/安全工程师） | 能制定联锁优化方案，审批高风险解锁操作 | ✅ 联锁逻辑攻防课：分组扮演“攻击方”（模拟传感器失效/线路干扰）与“防御方”（修改逻辑增强鲁棒性），最终由第三方专家盲评方案有效性
✅ 权限动态管理沙盘：基于RBAC模型，为不同角色配置最小必要权限（如：操作员不可见“强制I/O”菜单，工程师需二次生物认证才可启用） |
🔹 培训不是终点，而是起点——我们配套“能力护照”系统：
每位员工入职即生成数字档案，记录：
• VR演练得分曲线
• SOP扫码学习频次
• 实操考核通过项与时效（例：“烘箱段安全复位：2024.Q2通过，有效期至2025.Q2”）
• 近半年参与的真实故障处置次数与评价（来自设备工程师匿名打分）
系统每月自动生成《岗位能力健康度报告》，红黄绿灯预警——
🟢 绿色：当前技能覆盖90%高频场景，可担任带教；
🟡 黄色：某模块（如“数控系统解锁”）连续两期未复训，自动推送学习包；
🔴 红色：权限与能力不匹配（如持有PLC下载权限但VR考核未达标），系统临时冻结对应功能。
💡 速捷小贴士：在晋江本地一家电池材料厂，我们把培训做成“闯关游戏”：
每完成一项能力认证，APP生成一枚徽章（如“LOTO守门人”“HMI读心者”“逻辑破译师”）；
集齐5枚，可兑换一次“跟速捷工程师现场出诊”机会；
集齐12枚，名字刻进公司“长效保障先锋墙”——那面墙，就镶在他们车间入口的玻璃幕墙上。
工人说：“以前觉得培训是任务，现在觉得——那是我的装备栏。”
📌 本章结语（轻描淡写，但字字踩点）：
预防性管理，听起来像财务报表里的“折旧摊销”，枯燥、遥远、看不见即时回报。
但它真实的样子是：
• 某个夜班，操作员扫一眼HMI右下角闪烁的黄色小图标（联锁验证倒计时），顺手点开弹窗，提前做了真空泄放测试；
• 某次换型，班组长没等工程师到场，已按SOP完成安全门逻辑自检，复位一气呵成；
• 某条新线投产前，客户主动拿着我们提供的《联锁验证模板》去找设计院对齐——而不是等锁了再打电话求援。
这才是长效保障的终极形态：
没有惊心动魄的抢修，只有习以为常的顺畅；
没有加班加点的补救，只有日复一日的笃定。
而晋江速捷自动化科技有限公司，自2017年12月扎根泉州晋江起，就信奉一件事：
> 最好的维修，是让客户忘了我们曾修过什么；
> 最硬的保障，是让产线忘了自己曾经被锁过。
（P.S. 如果你正打算把这份SOP打印出来贴在控制柜上——我们支持。
如果你需要一份适配你产线品牌（西门子/汇川/新代/昆仑通态…）的《联锁验证检查表》Excel模板，或想试试我们的VR培训沙盒——
欢迎随时连线。
我们不在云端喊口号，就在你车间隔壁的调试间里，备好了示波器、加密U盘，和一杯永远温着的铁观音。）
