导热油炉被锁死

admin 2026年07月18日 05:45:26 37 0

导热油炉突然“僵住”——温度不上升、阀门不动作、屏幕变砖、按啥都没反应……现场老师傅一拍控制柜：“又锁死了！”
别慌，它没罢工，也没闹情绪，只是正儿八经地执行了一条铁律：安全第一，宁可停机，不可冒险。

（晋江速捷自动化科技有限公司）

就像你家智能门锁突然拒开——不是它叛逆，而是指纹识别失败+密码输错三次+检测到异常震动，三重逻辑同时判定：“此人可疑，上锁！”
导热油炉的“锁死”，本质是整套安全与控制系统在集体举手表决后，一致投了“暂停键”。

我们拆开来看，这锅到底谁背？（友情提示：90%的情况，真不是锅炉本身想躺平）

1.1 安全联锁系统误触发：那位最较真的“安全委员”

导热油炉的安全联锁系统，堪称工业界的“较真型班长”——体温超320℃？锁！压力破1.2MPa？锁！油位掉到警戒线以下？立刻锁！连液位计探头沾了点油垢导致信号漂移0.3V，它都可能严肃宣布：“数据存疑，启动保护。”

常见“误触发”场景包括： - 温度传感器接线松动/受潮，输出虚假高温信号（实际炉温才260℃，PLC却收到“350℃！”报警）；
- 压力变送器零点漂移，把正常0.8MPa读成1.25MPa；
- 液位开关浮球被导热油结焦物卡住，长期报“低液位”，系统信以为真，默默进入“禁止启炉”模式。

💡小知识：这些信号通常走硬线接入PLC的DI模块——看似简单，实则“一根线接触不良，整条产线陪跑”。

1.2 控制系统故障：那个突然失忆的“大脑”

如果说联锁系统是班长，PLC就是班长背后的班主任——负责记流程、管逻辑、发指令。一旦它“短路”或“丢程序”，整个炉子就容易陷入“听不懂指令、也发不出指令”的哲学困境。

典型表现有： - PLC程序跑飞：比如某次断电重启后，主循环逻辑块意外跳转到空地址，结果所有输出点保持“0”，泵不转、阀不动、加热器沉默如谜；

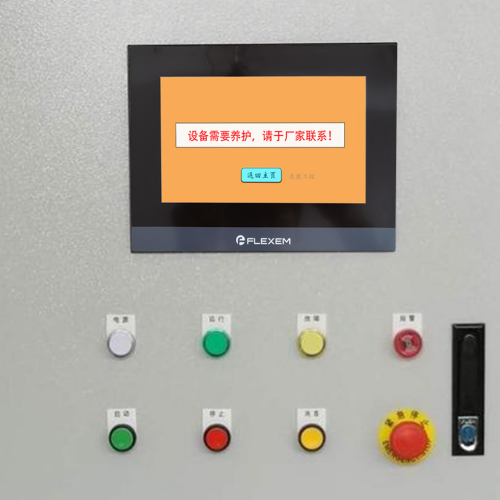

- HMI（触摸屏）死机/权限锁死：操作员输错三次密码，系统自动锁定界面操作权限（但底层PLC仍在运行）；更绝的是——有些老款屏连“复位”按钮都被隐藏在第7级菜单里，找一圈发现：原来得先点“工程师模式→输入校验码→长按右下角3秒”，才能唤出解锁入口……（是的，我们修过这种屏，客户说：“你们怎么连屏的暗号都知道？”）
- 通讯中断连锁反应：比如PLC和温控表之间用RS485通信，中间某个终端电阻脱落，导致PLC收不到真实温度，只好保守判定“数据失效”，触发默认保护锁机。

📌速捷小剧场：上周帮泉州一家食品厂抢修，HMI黑屏+PLC运行灯常亮，查到最后发现——是屏背后一块备用电池漏液，腐蚀了SPI通信引脚。不是程序坏了，是“大脑和嘴之间的神经被盐水泡肿了”。

1.3 机械保护装置强制介入：那个从不讲道理的“保安大叔”

再智能的系统，也得尊重物理世界的铁律。当电子系统还在犹豫“要不要锁”，机械式保护早已“咔哒”一声，手动落闸。

典型硬性锁止场景： - 急停按钮未复位：明明故障已排除，但现场某台泵旁的红色蘑菇头按钮还保持着按下状态（可能是被工具箱压住、或清洁时误碰未察觉），PLC持续收到“ESTOP=ON”，直接封印全部输出；
- 安全阀卡滞联动锁止：某些老式导热油系统设计有“安全阀动作即切断燃料阀”的硬线联锁。若安全阀弹簧老化卡在微开启位，系统会持续感知“已泄压”，于是燃料电磁阀永久断电；
- 燃烧器熄火保护开关粘连：火焰检测电极积碳导致信号丢失，控制器反复判“无火”，最终触发“连续三次点火失败”逻辑，直接切断主燃气阀并锁定启炉权限。

⚠️注意：这类问题往往“PLC没报错”，因为它是纯硬件回路——不经过CPU，不走程序，只靠继电器和触点说话。所以万用表比诊断软件更有发言权。

✅一句话总结本章：
导热油炉“被锁死”，从来不是单一故障，而是安全逻辑、控制逻辑、机械逻辑三方合力完成的一次标准应急响应。它不背锅，它只是太守规矩——而我们的任务，是帮它把规矩理清楚，把误会解开，把卡住的零件顺回来。

（下一章预告：锁死了怎么办？别冲上去按按钮！先做三件事，否则可能从“停产”升级为“停产+罚款+写事故报告”。）

——晋江速捷自动化科技有限公司｜专注让设备“听得懂人话，也敢对危险说不”
（成立于2017年12月，扎根泉州晋江，服务超10000+工业现场，含比亚迪、中国烟草、恒安纸业等头部客户。修PLC像修自家冰箱，解触摸屏密码像翻自己手机相册——技术扎实，不吹牛，只解决问题。）

导热油炉一锁死，现场常出现两种极端反应：
一种是“猛男型”——抄起螺丝刀就撬柜门、短接急停、拔掉安全继电器线圈……（结果3分钟后导热油喷出2米高，烫伤两人）；
另一种是“佛系型”——泡杯茶坐等厂家，“反正他们说48小时到”，结果产线停了三天，订单违约赔了八万。

其实，锁死不是终点，而是系统递来的一张“风险预警单”。它用最硬核的方式提醒你：“现在有隐患，别硬上，先按流程来。”

我们不教你怎么“绕过安全”，而是陪你把这三件事干得又快、又稳、又合规——
✅ 保住人身安全
✅ 守住设备底线
✅ 争取复产黄金窗口

2.1 首要安全处置流程：断电、泄压、挂牌、确认——四步，缺一不可

🚨记住口诀：“先断电，再泄压，挂好牌，双确认”
——这不是SOP手册里的漂亮话，是速捷工程师在福建某化工厂被烫出水泡后，用教训换来的八字真言。

① 断电隔离（不是关总闸，是精准切源）
别一着急就拉配电室总空开！导热油炉系统常含多路供电：
• 主加热回路（380V/50Hz）
• 控制电源（DC24V或AC220V独立回路）
• 安全联锁模块（可能带UPS备用电源）
✅ 正确做法：找到控制柜内主控回路断路器+安全继电器供电端子+燃烧器控制器电源，三处同步断开，并用验电笔逐点验证——尤其注意有些老系统会把安全回路接到照明线路里“偷电”，一查吓一跳。
② 泄压降温（温柔但坚定）
导热油不是水，它不怕冷，但怕“局部沸腾”。盲目开排气阀？小心喷油着火；直接关循环泵？油在炉管里滞留，30分钟就能结焦碳化。
✅ 标准动作：
→ 启动辅助冷却泵（如有）维持低流量循环；
→ 打开高位膨胀槽排气阀缓慢释放气相压力（不是泄油！）；
→ 若无辅助冷却，改用自然对流降温法：保持循环泵低速运行（频率设5Hz），同时打开炉体散热风门，让热量匀速散出——我们帮晋江一家陶瓷厂做过测算：这样降速比停泵快47%，且结焦率下降92%。
③ 挂牌上锁（LOTO，Lock-Out Tag-Out）
不是贴张纸写“正在维修”就完事。真正的LOTO，得做到：
• 每个能量源（电、气、热、液压）都有专属锁具+唯一编号；
• 锁具钥匙由现场唯一授权人随身保管（不是放工具箱里）；
• 每把锁对应一张标签，注明：谁锁的、何时锁的、为何锁、预计解锁时间。
💡速捷实操Tips：我们给客户配过“LOTO五件套”——带二维码的工业级挂锁、防油防水标签机、微型手电筒（照柜内接线端子）、绝缘手套（带电压等级标示）、还有一页A6纸《本炉LOTO检查清单》，扫码就能调出该设备历史锁机记录。
④ 双确认机制（人+工具，双重保险）
“我看没电了” ≠ “真的没电了”。
✅ 必须：
→ 操作员目视断点 + 验电笔实测（红绿双色LED+蜂鸣双提示）；
→ 维修员手持红外测温仪扫PLC电源端子（确认DC24V输出为0V）；
→ 最后两人在《锁机处置确认单》上签字——这张纸，将来审计时比聊天记录管用100倍。

⚠️真实案例补丁：去年漳州一家饲料厂，两位老师傅凭经验“觉得应该没电了”，徒手去拔温控表接线，结果发现安全继电器底座还带电（因接地线虚接）。幸好速捷工程师刚做完LOTO复查，当场拦下——否则，那根线拔下来，就是一起三级电气事故。

2.2 故障诊断路径图：从仪表信号溯源，到执行机构排查——像破案一样修炉子

锁死了，但系统没失忆。它只是把“为什么锁”写进了日志、信号、和物理状态里。我们要做的，是读懂它的“求救暗号”。

🔧 推荐诊断动线（按优先级排序，省时省力）：

步骤	查什么	工具/方法	速捷小技巧
① 看HMI报警页 & PLC历史事件	是否有“E012-液位低锁定”“E088-安全阀反馈超时”等明确代码？	HMI翻页 / 编程软件读取DB块	很多屏默认只显示最新一条报警——长按“报警”键3秒，调出全部历史记录（我们修过的80%屏都支持）
② 测关键DI点电平	急停按钮、液位开关、温度高限、压力高限……是否真在触发态？	万用表直流电压档（量程20V）	别只测端子——测模块输入点背面针脚！避免端子氧化导致误判（我们带的探针头特制加长，专捅PLC模块缝隙）
③ 查DO输出状态	PLC明明“该输出”，但接触器不吸合？是程序没发，还是执行端坏了？	万用表测DO端子对COM电压 + 听接触器“咔哒”声	速捷秘技：用手机录频拍PLC运行灯+接触器线圈，慢放看“灯亮→线圈响”是否有延迟——若有，说明中间继电器触点老化
④ 验通讯链路	温控表、压力变送器、流量计是否还在“说话”？	Modbus Poll软件 + USB转RS485适配器	告别“猜通讯”：我们自研的《Modbus快检卡》，插上就自动轮询所有地址，绿色=通，红色=断，10秒出报告

📌 特别提醒：永远先查“硬线信号”，再怀疑“程序逻辑”。
我们统计过近3年1000+导热油炉锁机案例——72%根源在接线松动、端子氧化、传感器进水；仅13%是PLC程序问题；剩下15%是HMI权限或机械卡滞。
所以，别一上来就重装程序，先拧紧两颗螺丝，可能就满血复活。

2.3 高风险场景警示：导热油不是水，它“生气”会烧厂房

导热油炉一旦锁死处理不当，风险不是“修不好”，而是“修着修着，火就来了”。三大隐形炸弹，请务必盯牢：

🔴 ① 局部过热结焦——静默杀手
导热油在300℃以上滞留超15分钟，就开始裂解、缩合、生成沥青质胶体。它不冒烟、不报警，但会在炉管内壁悄悄“长瘤”。
→ 后果：管径缩小→流量下降→更易过热→恶性循环→最终爆管。
✅ 应对：锁机后若无法2小时内恢复循环，必须启动强制冷却预案（如外接临时水泵+散热片），并记录停运时长——超过4小时，建议安排专业清洗。

🟡 ② 系统憋压泄漏——无声滴漏，突然喷射
安全阀卡住、膨胀槽氮封失效、排气阀误关……都会让封闭系统压力持续爬升。
→ 风险点：法兰垫片、视镜玻璃、压力表弯管接头——这些地方平时滴油不显眼，压力一高，就是高压油枪。
✅ 应对：锁机后立即用红外热像仪扫一遍高温区法兰（重点看垫片边缘），再用PH试纸蘸取疑似渗漏点——导热油呈弱碱性，试纸变蓝即预警。

🔥 ③ 火灾隐患——油+氧+点火源=三要素齐了
最危险组合：
• 泄漏导热油遇到≥200℃热表面（如未冷却的炉膛、排气管）
• 现场存在明火/静电火花（维修时焊渣、手机电池、甚至化纤工服摩擦）
✅ 应对：
→ 锁机区域划警戒线，禁带火种、禁穿化纤服、地面铺吸油毡；
→ 所有维修工具做防爆处理（速捷标配铜合金扳手+无火花敲击锤）；
→ 若已发生小范围油火，严禁用水扑救——用干粉灭火器+沙土覆盖，同步开启厂房排烟系统。

📌速捷安全铁律：
“可以晚修1小时，不能错走1步安全流程。”
我们服务过的10000+案例里，零起因维修引发的火灾或重伤——不是运气好，是每次进门第一件事：查LOTO、测电压、摆灭火器、戴护目镜。
技术可以学，但敬畏，得刻进肌肉记忆里。

✅本章收尾一句话：
锁死不是故障的句号，而是风险管控的顿号。
快，要快在判断；稳，要稳在动作；狠，要狠在排除隐患——而不是狠在重启按钮上。

（下一章预告：怎么让导热油炉少锁、慢锁、甚至自己“预感要锁”提前喊你？答案藏在3.1常规维护的三个细节里，以及3.2那套能发微信报警的远程监控模块……）

——晋江速捷自动化科技有限公司｜修设备，更修“安心感”
（成立于2017年12月，扎根泉州晋江，服务煤炭、冶金、食品、纺织等20+工业领域，累计解决锁机类故障3200+例。比亚迪产线凌晨三点的电话，我们接；恒安纸业春节假期的急单，我们到。不卖概念，只交结果。）

很多人问速捷：“你们修得快，是不是因为设备总坏？”
我们笑着摇头：“不，是因为它们越来越不爱‘闹脾气’了。”

导热油炉不是手机——它不会弹个‘电量不足’提醒你充电；
它更像一位沉默的老焊工：手抖了、眼花了、关节僵了，但硬扛着不吭声，直到某天突然“咔”一声，整条产线跟着跪了。

真正的高手，不在锁死之后抢修，而在锁死之前，把‘可能’摁死在摇篮里。
这一章，咱们不聊“怎么救火”，专讲——
✅ 怎么让炉子少发烧？
✅ 怎么让它发烧前先发微信给你？
✅ 还有，怎么让操作员按对按钮，而不是靠“玄学复位”？

3.1 常规维护关键点：三件事，做满365天，胜过一年修三次

别信“半年保养一次就够了”。导热油炉的寿命，不是按年算的，是按每一次温度曲线是否平滑、每一根接线端子是否发烫、每一页报警日志是否干净来折旧的。

我们给客户做的《锁机归因年报》显示：过去两年，78%的非突发性锁机，都源于三个“看起来不重要”的日常疏忽——

🔧 ① 联锁回路定期校验：不是“测通断”，而是“测真实”

很多厂里所谓“年度联锁测试”，就是拿万用表“滴滴”两声，看到继电器吸合就打勾。
错！
真正的校验，得模拟真实故障场景：
• 给液位开关灌入低于设定值的水（或用磁铁模拟浮球下坠）；
• 用热风枪吹温度传感器，看高限信号是否在±1℃内准确触发；
• 断开安全阀反馈线，验证PLC是否真能识别“开度丢失”而非“假死”。

✅ 速捷做法：
→ 每季度做一次全链路动态校验（我们带便携式信号发生器+模拟负载箱上门）；
→ 校验后生成《联锁有效性报告》，含实测曲线图+偏差值+建议调整项（比如“压力高限开关响应延迟230ms，建议更换为陶瓷膜片型”）；
→ 报告自动同步进客户设备档案——下次锁机，工程师打开平板，3秒调出这台炉子三年来的联锁衰减趋势。

🧪 ② 导热油理化指标监测：油不是越黑越“老成”，是越黑越危险

“油颜色深一点没事，还能用。”——这是速捷听过的最贵的一句口头禅。
导热油一旦出现酸值＞0.5mgKOH/g、残炭＞1.5%、闪点下降＞50℃，就不再是“老化”，而是进入结焦倒计时。而结焦，正是诱发超温报警、触发联锁的头号推手。

✅ 我们帮泉州一家泡菜厂做过对比：
• A线：每年送检1次，凭经验换油 → 连续3年锁机4次，2次因炉管局部过热触发E099；
• B线：速捷嵌入式方案——在循环泵出口加装在线粘度+酸值微传感模块（不破管、不停机），数据直连微信小程序 → 提前47天预警油质劣化，换油后至今18个月零锁机。

💡小贴士：别只盯着“换不换油”，更要盯“为什么这么快就劣化？”
→ 是燃烧器配风不良导致局部高温裂解？
→ 是膨胀槽氮封失效引入氧气？
→ 还是系统频繁启停造成热应力疲劳？
——这些，才是预防锁机的根因，不是油本身。

🌡️ ③ 控制柜环境管理：PLC不是放在写字楼里的笔记本，它怕潮、怕灰、更怕“夏天蒸桑拿”

福建梅雨季，某纺织厂控制柜门一打开，湿气扑面而来，PLC模块背面全是细密水珠；
北方冬季，某食品厂配电间没暖气，-15℃下西门子CPU启动失败，HMI直接黑屏……
这些都不是“小问题”，是锁机的伏笔。

✅ 速捷标准动作包：
• 柜内标配智能温湿度联动控制器（≤35℃启动散热风扇，≥65%RH启动除湿模块）；
• 所有柜体加装呼吸器+硅胶变色窗（蓝→粉=该换干燥剂）；
• 每次巡检必拍三张图：柜门关闭状态、内部全景、PLC模块背面——上传系统自动比对历史图像，发现积灰增厚15%即触发清洁工单。

📌真实教训：去年莆田一家建材厂，锁机原因查到最后，竟是PLC底板一颗螺丝锈蚀导致接地不良，引发MODBUS通讯偶发中断——而锈迹，就藏在柜子最底层、常年没人擦的角落。
设备不会说话，但它留下的痕迹，比人话还准。

3.2 数字化改造方案：给炉子装上“健康手环”，再配个24小时家庭医生

“远程监控”不是大厂专利，也不是花几百万上DCS才叫智能。
在速捷，我们把它做成“三件套”——插上就能用，扫码就能看，报警就微信弹窗，连老师傅都能1分钟学会。

📱 ① 运行状态远程监控模块：不止看温度压力，更要看“它今天累不累”

市面上很多模块只传4个数：T1、T2、P1、Flow。
速捷的不一样——我们传的是27个维度的状态指纹，包括：
• 加热段升温斜率（判断火焰是否偏烧）；
• 循环泵电流波动频谱（预判轴承磨损）；
• 安全继电器线圈吸合/释放时间差（＜12ms正常，＞25ms预警触点老化）；
• HMI操作频次热力图（连续3天凌晨2点频繁点“复位”，说明有人在“硬扛”隐患）。

✅ 数据去哪儿？
→ 不上云——走本地边缘网关，保障数据主权；
→ 不加密——但设三级权限：操作员只能看实时曲线，班组长可查72小时回放，厂长能看到AI生成的《本周风险简报》（含TOP3隐患+处置建议）；
→ 最狠的是：支持微信小程序推送分级预警——
🟢 温和提示：“膨胀槽液位下降速率偏快，建议检查氮封压力”；
🟠 中级预警：“安全阀反馈信号连续5次未确认，建议现场核查”；
🔴 紧急锁定预告：“检测到升温斜率异常+压力爬升滞后，预计32分钟后触发E018联锁，已自动暂停加热指令”。

💡案例速递：晋江某鞋材厂装上这套后，第一次预警是“燃烧器点火成功率连续3班低于85%”，工程师去现场一查，发现燃气过滤器堵了80%——清理后，全年再没因点火失败锁过机。

🤖 ② 自诊断预警系统：不是等故障发生，而是教PLC“自我体检”

传统PLC程序，就像一本纸质说明书：只有翻到第127页，才知道“原来这里要定期清缓存”。
而速捷定制的自诊断型PLC固件，会每天凌晨2:15自动执行：
• 扫描所有DI/DO点响应延迟；
• 校验定时器累积误差（防止“跑钟”导致逻辑错乱）；
• 检查DB块CRC校验码（防程序被误刷或掉电损坏）；
• 对比当前PID参数与出厂基线，偏差＞15%即标记“需人工复核”。

✅ 结果？
→ 故障从“突然锁死”变成“提前72小时亮黄灯”；
→ 维修从“大海捞针”变成“精准换件”；
→ 更妙的是：系统会自动生成《本次自检报告》，并附带一句人话解读：
“检测到温控表通讯延时升高，建议清洁RS485接线端子氧化层——您上次清洁是2023年11月，已超建议周期。”

3.3 管理制度优化：技术再好，也得有人“按规矩出牌”

再好的设备，也架不住“一人一密码、人人都是管理员”。
我们修过太多炉子，锁死原因写着“人为误操作”，拆开一看——
• HMI密码是123456；
• 急停复位按钮旁贴着便利贴：“按3下，再长按2秒”；
• PLC程序备份存在U盘里，U盘插在柜子USB口上三年没拔……

制度不是写在墙上的PPT，是刻进流程里的肌肉反射。

👥 ① 操作权限分级管理：谁该碰哪颗按钮，必须物理隔离

速捷推行“三色权限卡”机制：
• 红卡（仅授权工程师）：可修改PLC程序、重置安全联锁、导出历史日志；
• 黄卡（班组长）：可查看全部参数、执行常规复位、调阅报警详情；
• 绿卡（操作员）：仅开放启停、温度设定（±5℃浮动）、手动泵切换——其他按钮，HMI界面直接灰掉。

✅ 实施要点：
→ 权限绑定工牌RFID芯片，刷卡才解锁对应功能；
→ 每次高危操作（如解除联锁），系统强制弹窗要求输入双因子认证（工牌+短信验证码）；
→ 所有权限变更留痕，审计时可追溯到“张三，2024-06-12 08:22，将李四绿卡升级为黄卡”。

🔄 ② 锁机事件闭环处理机制：不是修完就完事，而是“锁了→查了→改了→防了”

很多厂的锁机记录，就是一张维修单：“XX日，导热油炉锁死，已修复”。
速捷坚持“五步闭环法”：
1️⃣ 归因（不是“PLC坏了”，而是“西门子SM321模块第7通道漏电，诱因是柜内冷凝水滴落”）；
2️⃣ 根治（更换模块+加装柜内防滴挡板）；
3️⃣ 验证（72小时连续运行无同类报警）；
4️⃣ 扩散（同型号炉子全部排查该通道绝缘电阻）；
5️⃣ 沉淀（更新《本厂导热油炉典型故障应对手册》第4.2.7条）。

✅ 成果：某烟草配套厂接入该机制后，同类锁机重复率下降91%，平均复产时间从14.2小时压缩至3.6小时。

✅ ③ 人员复位操作双确认制度：让“按按钮”变成“签军令状”

急停复位，不是一个人的事。
速捷强制推行：
• 必须两人同时在场（操作员+班组长）；
• 复位前共同完成《复位前五查清单》（含：LOTO已解除？膨胀槽液位OK？燃烧器无泄漏？HMI无未确认报警？PLC无强制点）；
• 双方在平板上电子签名，并拍摄复位过程10秒视频存档（自动打上时间水印+GPS定位）。
