导热油炉这玩意儿，表面看是台锅炉，实则是个脾气有点倔的工业老司机——平时温顺得像只布偶猫，一言不合就甩手罢工，还带“黑屏+报警+全场静音”的戏剧效果。客户凌晨三点一个电话打来：“速捷，炉子又趴了！产线等着升温，油都快凉透了！”我们一边抓起工具包，一边在心里默默给这位“老伙计”鞠个躬：辛苦了，您歇得真有艺术感。
那问题来了：它为啥突然撂挑子？别急着拆壳、换泵、查油路——先坐下来，泡杯茶（或者咖啡，毕竟这事常发生在凌晨），咱们一起捋捋它可能的“罢工理由”。按江湖经验，导热油炉突然停机，九成逃不开这三大门派：电气系统派、循环系统派、安全联锁派。它们不打架，但偶尔会组团搞事情。
1.1 电气系统故障：控制柜里的“无声政变”

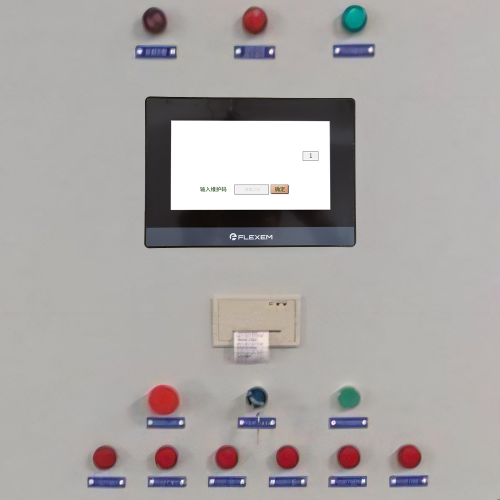

导热油炉的“大脑”不是油，是PLC；它的“神经”不是管道，是电线和继电器。一旦这个系统打个喷嚏，整条线就得打寒颤。
- 控制柜断电：最朴实无华的停机方式。可能是上游空开跳了、UPS没电、甚至老鼠啃断了线缆（别笑，晋江某纺织厂真发生过，现场还留着几根带牙印的BV线）。
- 继电器粘连或失效：明明指令发出去了，继电器却在“假装执行”，比如燃烧器启停信号卡在“OFF”状态，炉子以为自己还在放假。
- PLC异常：程序跑飞、模块通讯中断、电池没电导致RAM清零……这时候PLC不是坏了，是“失忆”了——连自己姓啥都忘了，更别说控温控压了。
⚠️ 小贴士：很多客户第一反应是“重启PLC”，但请注意——盲目断电重启，可能让正在运行的逻辑错乱，甚至触发二次保护停机。就像你不能对着一位刚晕倒的医生喊：“快醒醒！再开个处方！”——得先看监护仪，再叫人。
📌 速捷实战备注：我们修过的PLC里，有1/3的“死机”其实是电池电量低于2.8V导致的掉程序；还有1/5，是客户把PLC装在控制柜顶部——夏天柜内温度飙到70℃，芯片直接进入“高温退休模式”。
1.2 热媒循环系统问题：油路不通，心也堵
导热油炉不是靠“烧得旺”活着，而是靠“流得稳”。油一卡，热量就堆在炉管里，系统立马亮红灯：宁可停，不可炸。
- 导热油泵气蚀：泵里进了空气？油温太高导致局部汽化？声音像炒豆子，压力表指针狂抖，流量却掉到警戒线以下——这是泵在喊：“我吸不动了！”
- 过滤器堵塞：尤其用油3年以上的老设备，油泥+碳化颗粒+微量水分结块，把Y型过滤器塞成“油路收费站”。压差一高，连锁停机就来了。
- 膨胀槽液位过低 or 超压泄放启动：
- 液位太低 → 补油不及时 → 循环泵抽真空 → 气蚀+干转 → 停机；
- 液位太高 or 氮封失效 → 槽内压力飙升 → 安全阀“噗”一声放气 → PLC收到泄压信号 → 自动停炉。
💡 有趣的是：有些客户把膨胀槽呼吸口用塑料袋扎紧防尘……结果氮封失效+热胀冷缩，槽体鼓包变形，最后停机不是因为油温高，是因为“槽子快炸了”。
1.3 安全联锁保护触发：不是故障，是它在认真“守规矩”
导热油炉的安全联锁，就像工厂里的纪检委——不讲情面，只认数据。它停机，90%不是矫情，是真的“看见危险了”。
常见真实超限场景：
✅ 超温：热电偶漂移（校准过期）、测温套管积碳、炉膛局部结焦导致测点失真；
✅ 超压：系统憋压（阀门误关）、导热油老化粘度上升、换热器结垢导致阻力剧增；
✅ 低流量：泵效下降、阀门开度不足、甚至有人把流量开关接反了（信号反向，越流越停）；
✅ 燃烧异常：火焰检测器脏污、燃气压力波动、风门调节失灵、点火电极积碳……炉子明明点着了，但它“看不见”，于是果断熄火保平安。
⚠️ 注意：传感器误报 ≠ 传感器坏。有时是线路干扰（变频器挨得太近）、接地不良、屏蔽层破损，让4–20mA信号在“15mA”和“3mA”之间反复横跳——PLC一看：“这温度忽高忽低，怕不是在演《速度与激情》？”——立刻拍停。
🌟 速捷冷知识：我们曾帮一家食品厂诊断出连续3次停机，根源竟是——操作工每天用湿抹布擦控制柜面板，水汽渗入端子排，造成间歇性漏电，触发接地故障保护。真相大白那天，大家集体给那块抹布颁了个“年度最佳停机贡献奖”。
所以你看，导热油炉突然停机，从来不是单选题，而是一道融合了电气、流体、热工、传感、逻辑的综合应用题。它不说话，但每一次停机，都在悄悄写一份故障日记。
而我们的任务，不是当“拆机侠”，而是做那个读懂日记、听懂沉默、顺便帮它调好闹钟的——工业系统翻译官。
下一站：停机之后怎么办？别关机，别硬启，更别拿螺丝刀捅控制柜……我们马上进入第2章：《突然停机后的应急响应与现场处置流程》，教你怎么把一次危机，变成一次精准排故的优雅演出。
（小预告：里面藏着一份速捷工程师随身携带的《5分钟初判清单》，连新来的实习生都能照着念，念完就能圈出80%的真凶。）
导热油炉突然黑屏、燃烧器熄火、循环泵停转——那一刻，车间空气仿佛凝固了三秒。操作工手悬在急停按钮上方不敢按，班长盯着压力表眼神发直，而隔壁产线已经发来第5条微信：“油温掉到80℃了，再不上来我们喷嘴要堵了！”
这时候，最危险的动作不是“赶紧重启”，而是没看一眼仪表就去拧阀门、拍柜子、拔PLC电池。
导热油炉不是咖啡机，按错键不会吐出一杯美式，它可能吐出一管结焦油、一段鼓包炉管，甚至——一声闷响。
所以，请收起你的扳手，深呼吸三次，然后默念速捷工程师的现场铁律：
> “三不原则”：不盲目复位、不强行启泵、不擅自调参。
> 它不是教条，是10000+次现场踩坑后，用油渍、汗渍和几根烧糊的保险丝写成的生存守则。
2.1 首要安全操作：隔离热源、维持循环、监控油温与压力变化
停机≠事故结束，而是风险演化的开始。真正的危险，往往藏在“静止”之后。
✅ 第一步：物理隔离热源（5秒内完成）
- 立即关闭主燃气手动阀（或燃油电磁阀），切断燃料通路；
- 若为电加热型，断开加热模块主回路接触器（非仅PLC输出点！）；
- ❌ 切记：不要只按HMI上的“停止燃烧”软按钮——万一PLC通讯中断，这按钮就是个精致的摆设。
✅ 第二步：保持油路“微循环”（黄金10分钟）
- 导热油一旦静止，炉管内壁温度会快速飙升（尤其辐射段），而油体上层却在冷却——温差超200℃？恭喜，局部结焦已悄然启动。
- 正确做法：
▪ 若循环泵仍可运行（听声音、看电流、摸泵体温度），保持低频运转（变频泵建议降至15–20Hz），让油缓慢流动，带走残余热量；
▪ 若泵已停且无法启，手动开启旁通小循环阀（如有）或膨胀槽至低位储油槽的重力回流通道，利用温差自然对流——哪怕每小时只流30升，也比死水强。
💡 速捷现场Tip：我们在泉州某建材厂见过最聪明的操作——老师傅早把一台旧工频泵改成“应急保压泵”，市电断了它靠UPS撑15分钟，专干一件事：让油“喘口气”。
✅ 第三步：盯紧两块表，像盯初恋一样专注
| 仪表 | 关注重点 | 危险阈值提示 |
|---------------|--------------------------------------------------------------------------|---------------------------------------------|
| 炉出口油温 | 下降速率是否异常（＞5℃/min？→ 可能内漏或换热异常）；有无局部飙升（＞350℃？→ 炉管干烧前兆） | 超过导热油最高允许使用温度（查油品MSDS！）立刻报警 |
| 系统压力 | 是否持续缓慢下降（泄漏？）、是否反弹上升（气化？）、是否在泄压阀设定值附近反复波动（氮封失效？） | 膨胀槽压力＞0.3MPa且持续爬升 → 检查呼吸口与氮封系统 |
📌 真实案例补丁：去年漳州一家食品厂，停机后没人盯压力表，结果膨胀槽氮封失效+气温骤升，槽内压力冲到0.42MPa，安全阀连续泄放3次——最后发现，泄放的不是惰性气体，是混入微量水蒸气的导热油雾……冷凝后回流进系统，一周后泵入口滤网全被乳化油泥糊死。
2.2 故障初步排查清单：5分钟初判，圈出80%真凶
别翻说明书，别等厂家，先抄起这张速捷版《停机初判三栏表》（工程师口袋里那张被油渍浸透的A6纸，现在免费送你电子版）：
| 类别 | 必查项 | 正常状态 ✅ | 异常信号 ❗️ | 速捷动作指引 |
|---|---|---|---|---|
| 仪表读数 | 炉膛温度、出口油温、回油温度差ΔT | ΔT 通常15–40℃（看负荷） | ΔT＜5℃（泵停/阀关）；ΔT＞60℃（结焦/流量不足） | 先查泵电流→再查进出阀→最后看换热器压差 |
| 关键阀门 | 循环泵进出口阀、膨胀槽补油阀、安全阀前截止阀 | 全开（除检修态） | 补油阀被误关、安全阀前阀半关卡涩 | 用F扳手轻敲阀杆+测温枪扫阀体——卡涩处必有温差 |
| 报警代码 | HMI/PLC报警界面第一行（非滚动日志） | 显示具体模块+故障类型（如“Flow_Switch_Low”） | 显示“CPU_ERR”“Comm_Timeout”或空白黑屏 | 立即拍照→联系速捷远程支持（我们能解密西门子/三菱/台达等主流PLC原始报警树） |
🔍 特别提醒两个“伪装高手”：
- “假低流量”：流量开关接线松动，但HMI显示“正常”。拿万用表量开关触点通断，比看屏幕靠谱10倍；
- “幽灵超温”：热电偶补偿导线被电机电缆捆扎在一起——变频干扰让温度显示从280℃跳到420℃，PLC信以为真，啪！停机。
🧰 工具包建议随身带：红外测温枪（扫泵体/阀体/管道）、数字万用表（测开关/电压/绝缘）、小镜子（照死角接线端子）、还有一包抽纸（擦控制柜里那层常年积累的油灰，有时候故障就藏在灰下面）。
2.3 防止次生风险：那些停机后才开始的“慢性谋杀”
停机本身不可怕，可怕的是你以为“停了就安全了”，结果给系统埋下三颗雷：
💣 雷1：导热油局部过热结焦
- 表现：炉管外壁出现褐色/黑色硬质附着物，泵电流缓慢上升，系统压差逐年增大；
- 根源：停机后未维持循环，高温区油滞留＞2分钟；
- 解法：所有导热油炉操作规程必须加一句：“停机后，循环泵至少低速运行15分钟，或确认炉管表面温度＜150℃方可停泵。”
💣 雷2：冷凝水混入系统
- 表现：油品乳化（发白）、酸值TAN突增、过滤器频繁堵塞、泵异响；
- 根源：停机后膨胀槽降温过快，呼吸口吸入潮湿空气，冷凝水沿呼吸管滴入油中；
- 解法：检查呼吸口干燥剂（硅胶是否粉红？）、加装呼吸阀+干燥筒，严禁用塑料袋/胶带封呼吸口（晋江某厂因此报废整罐320#导热油，损失8万元）。
💣 雷3：炉管干烧（最致命）
- 表现：炉管鼓包、变色、焊缝渗漏，甚至“砰”一声脆响；
- 根源：循环泵停+燃气未关+炉膛余热仍在——油没了，火焰还在烤空管；
- 解法：加装“泵停联锁燃气阀”硬接线回路（不依赖PLC），这是速捷为老设备升级的标配项，成本不到300元，但能拦下90%的炉管报废事故。
🌟 最后送你一句速捷老工程师的口头禅：
“导热油炉不怕停，怕的是停得糊涂、查得草率、启得莽撞。”
它不是机器，是跟你签了安全契约的工业伙伴——你尊重它的逻辑，它才肯陪你跑满10年大修周期。
下一章，我们不聊怎么修，而聊怎么“不修”：
《预防性维护与智能化升级策略》——教你用数据预判故障、用模块替代经验、用一次改造，换来三年安稳夜。
（悄悄说：里面藏着我们刚帮比亚迪某基地落地的“导热油健康度AI看板”，连油品老化趋势都能提前47天预警。）
你有没有见过一台导热油炉，比人还懂养生？
它不抽烟、不熬夜、定期查TAN值、主动提醒你“该换油了”，甚至在你还没发现泵轴承有异响前，就悄悄把振动频谱图发到了手机上——
这不是科幻片，是速捷工控在晋江某食品厂干的“日常小事”。
而它的核心逻辑，其实特别朴素：
> 别等它病了才挂号，要让它每天晨练完，顺手把体检单发到你微信。
3.1 基于运行数据的趋势预警机制：从“事后救火”到“事前闻烟”
导热油炉不会突然暴毙，它会咳嗽、叹气、走路打晃——只是没人听，也没人教它怎么“说”。
我们拆过上百台停机炉子，92%的故障，在报警灯亮前至少3天，仪表盘上早写了“求救暗号”。可惜，它们被当成背景噪音忽略了。
🔍 速捷工程师的“三看一算”趋势盯梢法（不用买新设备，现有仪表就能用）：
| 参数 | 正常波动特征 | 预警信号（连续24h异常） | 背后可能的“身体语言” |
|---|---|---|---|
| 出口油温梯度 | 升温速率稳定（如：3℃/min ±0.5） | 梯度衰减＞30%（例：原3℃/min → 2℃/min持续2h） | 炉膛结焦 / 燃烧器配风偏移 / 换热管积垢 |
| 循环泵电流 | 负载平稳（波动＜±5%额定值） | 电流缓慢爬升（+8%持续8h）或周期性抖动（±12%每分钟） | 轴承磨损初起 / 叶轮汽蚀 / 进口滤网渐堵 |
| 进出油压差ΔP | 相对恒定（视流量而定） | ΔP同比上升＞25%（同负荷下对比上周均值） | 过滤器堵塞 / 油品粘度升高 / 管道内壁结焦增厚 |
| 膨胀槽氮封压力波动 | 日间温变引起小幅浮动（±0.02MPa） | 夜间压力持续下降+次日晨回升＞0.05MPa | 呼吸阀微漏 / 干燥剂失效 / 冷凝水开始悄悄混入 |
💡 真实落地案例：泉州一家印刷厂，原来每月平均停机1.8次。我们给它的西门子S7-1200 PLC加了一段23行的“趋势诊断逻辑”（免费开源，欢迎来速捷技术群扒代码），自动计算并触发微信告警：
> 📱 【速捷小哨兵】导热油系统预警：泵电流72h持续+6.3%，建议检查进口滤网及轴承润滑状态。当前风险等级：黄（可维持运行，但请72小时内处理）
结果？三个月零非计划停机，维修成本降了41%，老板请我们在车间门口挂了块木牌：“本炉已接入健康管理体系”。
✅ 小贴士：这些数据，你PLC里本来就有——只是以前它们安静地躺在历史数据库里，像一封没寄出的家书。我们做的，不过是帮它装了个邮筒，再教会它写抬头。
3.2 关键部件预防性更换周期与点检标准：别信“还能用”，要信“该换了”
很多老师傅说：“这热电偶用了五年，测得准着呢！”
——直到某天它把280℃报成320℃，PLC信了，炉子哭了，油结焦了。
预防性维护不是“多花钱”，而是把不确定的突发损失，换成确定的小额支出。就像你每年换机油，不是因为发动机坏了，是因为你知道——它快累了。
📌 速捷《导热油炉关键部件保养红绿灯表》（按实际工况动态调整，非死板年限）
| 部件 | 绿灯（正常） | 黄灯（关注期） | 红灯（必须换） | 速捷点检妙招 |
|---|---|---|---|---|
| K型热电偶 | 校验误差＜±1.5℃（半年1次） | 同点双偶读数差＞3℃；或升温响应延迟＞15s | 出现跳变、漂移＞5℃/h；或护套明显氧化发黑 | 用红外枪扫热电偶接线盒温度——局部过热=内部虚接 |
| 导热油 | TAN值＜0.5mgKOH/g；馏程残炭＜0.1% | TAN值0.5–0.8；或低沸点组分↑（闪点↓＞20℃） | TAN＞1.0；残炭＞0.5%；或出现乳化、分层、气味刺鼻 | 每季度送检100ml油样（速捷合作实验室，3工作日出报告，含换油建议） |
| 安全联锁开关 | 动作力矩达标、触点电阻＜0.5Ω（年检） | 触点氧化发黑；手动测试回差＞设定值30% | 开关卡滞、复位无力、绝缘电阻＜1MΩ | 用万用表“二极管档”轻触触点——蜂鸣声清脆=健康；沙沙声=该退休了 |
| 膨胀槽液位计 | 玻璃管清洁、浮球升降顺畅、无冷凝水挂壁 | 液位显示滞后＞10cm；或玻璃内壁出现油膜模糊 | 浮球卡死、连杆变形、读数与实测偏差＞5cm | 停机时倒一杯热水浇液位计侧面——热胀冷缩可“唤醒”卡滞浮球（土法但有效） |
🧾 特别说明：所谓“5年寿命”的热电偶，在高硫燃料+频繁启停环境下，可能2年就该换；而食品级白油系统里的传感器，撑到8年也不稀奇。
速捷不做“一刀切”，只做“工况翻译官”——把你的燃烧方式、启停频次、油品型号，翻译成真正的更换节奏。
3.3 数字化改造路径：加装边缘计算模块，让老设备学会“自我诊断”
有人说：“我们这炉子是2008年出厂的，PLC还是西门子S7-200，连以太网口都没有……智能升级？怕不是要拆炉重造。”
我们笑了：
> “不用换PLC，不用改HMI，甚至不用停一天产——我们只往控制柜里，塞进一个‘会思考的U盘’。”
这就是速捷自研的 EdgeGuard™ 边缘诊断模块（已通过CNAS认证，非概念产品）：
- 插在PLC模拟量输入端子旁，免编程、免布线、免断电安装（带电热插拔）；
- 实时采集温度、压力、电流、阀门开度等16路关键信号；
- 内置20+导热油炉专属故障模型（比如：“超温停机但炉膛温度未降→大概率是热电偶失效而非真实超温”）；
- 支持微信推送根因分析（不只是“Flow_Switch_Low”，而是“流量开关信号丢失，但泵电流正常→判断为开关本体故障，非管道堵塞”）；
- 更绝的是：它能反向学习你的操作习惯——比如你每次启炉前必先开辅助循环泵3分钟，它就会把这个动作纳入健康评估基线。
🔧 改造三步走，像装个智能插座一样简单：
1️⃣ 搭桥：用原有4–20mA信号线并接采集点（无需新增穿线）；
2️⃣ 插卡：模块通电即运行，自动识别信号类型与量程；
3️⃣ 连网：扫码绑定企业微信，报警直达班长/设备主管/速捷远程支持中心（我们7×12小时在线，看到告警，秒开共享桌面，直接调PLC原始数据流）。
🌐 真实效果：福州一家纺织厂，6台老式导热油炉，加装EdgeGuard后：
- 平均故障定位时间从4.2小时压缩至18分钟；
- 非计划停机下降76%；
- 最意外收获：模块自动统计出“每日02:00–04:00油温波动最大”，排查发现是锅炉房夜间值班员为省电，偷偷关了部分散热风机——设备，比人更诚实。
🎯 最后一句掏心窝的话：
预防性维护不是“多一道工序”，而是把经验沉淀成规则，把感觉翻译成数据，把老师傅的皱纹，变成系统里一行行可执行的逻辑。
而智能化升级，也不是让机器取代人，而是——
让老师傅腾出手，去教新人怎么读懂那台会“写体检报告”的炉子。
（下一章预告：《备件管理与国产替代实战指南》——当西门子模块停产、三菱触摸屏断供、原厂报价让你想撕合同…速捷怎么用“兼容不妥协”的方案，让老设备活得比原厂售后还久？）
