——别慌，它不是“罢工”，是“在岗执勤的保安突然锁了门”

（晋江速捷自动化科技有限公司）

你刚走到铝基板自动套孔机前，屏幕黑着，像凌晨三点刷到老板微信消息时的表情；手轮一推没反应，伺服轴“纹丝不动”，连个咳嗽声都没有；PLC状态灯固执地亮着红灯，代码定格在F0723——不是它不想动，是它被系统“请去喝茶”了。

没错，这就是业内人戏称的：“铝基板自动套孔机系统锁死了”。听起来像科幻片里AI叛乱的前奏，其实它只是工业圈最守规矩的“安全偏执狂”：宁可停机一万次，绝不冒险一次。

1.1 “锁死”不是宕机，是精准冻结——典型表现三连击

✅ 界面无响应：HMI黑屏/卡死/触控失灵，但后台PLC仍在跑（LED灯还亮着），说明不是断电，而是“被隔离”——就像会议室门关了，但里面的人还在写PPT。

✅ 轴向急停+抱闸锁定：X/Y/Z轴瞬间刹车，伺服驱动器报ALM-512（编码器信号丢失）或E-806（同步超时），主轴停转、气动夹具不松开——这不是故障，是系统在说：“等我确认你没踩雷，再放行。”

✅ PLC报错代码“冻住”不刷新：比如西门子S7-1500卡在6001h（安全程序异常终止），或汇川IS620N反复显示Err204（安全总线校验失败）。注意！此时下载新程序都失败——不是你代码有问题，是系统已进入“只读安全态”。

📌小剧场彩蛋：有位客户打电话来：“速捷老师，我按了三次复位键，它理都不理我！”
我回：“您不是在重启设备，是在给门禁系统递三次身份证——它还没查完您的‘安全信用分’呢。”

1.2 系统为啥锁？不是它小心眼，是它太懂“怕”

铝基板套孔机的“锁死”，从来不是随机发作，而是触发了内置的五级安全熔断机制（我们内部叫它“铁壁守门员协议”）：

触发源	典型表现	为什么盯上它？
过载保护硬触发	主轴电流突增至额定130%持续200ms，立即锁轴	铝基板导热快、易粘刀，连续套孔时主轴闷车风险高，系统宁可停机也不让电机烧成“烤串”
光栅/急停信号异常	安全光幕电压波动＞±5%，或急停回路电阻值飘移＞1.2Ω	铝粉导电！粉尘堆积在光栅接插件上，会伪造“有人闯入”信号——系统信了，你就得等它冷静三分钟
伺服反馈丢失	EtherCAT链路上某节点`RxPDO`超时3次，或编码器Z相脉冲中断＞10μs	铝屑飞溅进联轴器缝隙，导致编码器轻微打滑——毫秒级偏差，系统已判定“定位不可信”

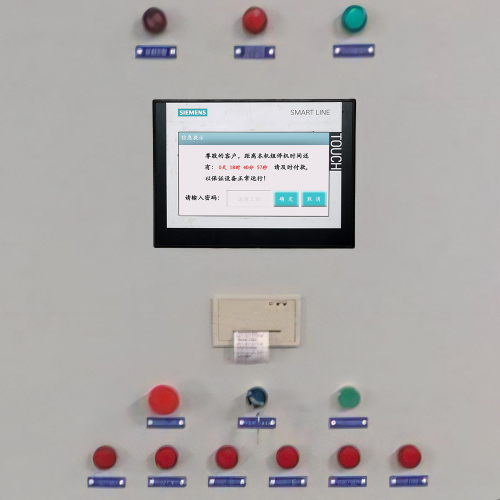

软件授权校验失败	HMI弹窗显示`License expired (AuthID: ALU-2023-XXX)`，但时间明明对得上	原因可能是：更换过CPU电池导致时钟漂移、或升级固件后未重签授权（尤其台达DOP系列最爱玩这招）

⚠️特别提醒：锁死≠故障。它是控制系统在说：“我检测到一个不确定因素，为保你设备不死、人不伤、订单不黄，我先暂停——等你给我‘安全绿码’，我立刻复工。”

1.3 铝基板加工：温柔的金属，暴躁的工况

你以为铝软、好切、不伤刀？那是因为你没跟它在45℃车间+85%湿度+0.02mm套孔精度下共事过。铝基板的“娇气”，正悄悄改写系统的稳定性逻辑：

🔹 热变形引发定位偏移：铝材热膨胀系数是钢的2.4倍。连续加工2小时，工作台温升8℃→单轴理论偏移达12μm——而套孔公差要求±5μm。系统检测到“实际位置 vs 指令位置”持续超差，自动触发安全锁（不是它矫情，是你图纸没标热补偿参数）。

🔹 粉尘积聚=传感器集体“近视”：铝粉轻、细、带静电，专爱吸附在光电开关透镜、光栅发射端、甚至伺服电机散热鳍片上。某客户曾因0.3mm厚铝粉层覆盖光幕，导致系统误判“安全门常开”，锁机72小时——扫灰比修PLC还管用。

🔹 高精度套孔=时序容错率≈0：一套铝基板要钻128个孔，孔距误差≤±3μm，且X/Y轴必须严格同步。若EtherCAT周期抖动＞15μs（相当于眨眼时间的百万分之一），系统就认为“运动不可控”，直接软锁——它不是吹毛求疵，是替你守住客户验收的底线。

💡速捷冷知识：我们服务过的某比亚迪产线，锁死频次从月均17次降到0次，靠的不是换PLC，而是给设备加装了温湿度联动除尘模块+铝粉吸附率实时监测探头——把“预防”干成了“预演”。

所以你看，“锁死”不是系统的bug，而是它用铝基板的语言，给你写的《安全生存说明书》。
读懂它，你才是真正的操盘手；骂它，只会让它更坚定地——锁得更深。

（下一章预告：2. 分层诊断与快速恢复策略｜教你三步拆掉“安全封条”，比解锁iPhone还顺滑）

——晋江速捷自动化科技有限公司 · 专注让锁死变“待命”，让停机变“倒计时”

——不是“修机器”，是给系统做一次精准的“安全信用修复”

如果说第1章讲的是“它为啥锁门”，那这一章，咱们就来当一回工业版的门禁管理员+心理疏导师+临时授权专员——不砸柜子、不重装系统、不求神拜佛，三步拆封，让套孔机从“拒绝沟通”秒变“已就绪”。

别急着按复位键。在铝基板产线上，盲目复位≈给醉汉递方向盘：表面动了，隐患还在，下次锁得更狠、更准、更让你怀疑人生。

我们把恢复过程设计成“医院急诊分诊制”：硬件是急诊科（先保命），控制层是影像科（查病因），软件与授权是医保办（解封+续期）。层层递进，不越级、不跳步、不背锅。

2.1 一级排查：硬件层——先确认“人还活着”，再问“哪疼”

✅ 口诀：一断二读三压，三秒定生死

🔹 ① 急停回路通断检测（5秒快检）
别翻图纸！直接用万用表蜂鸣档，测急停按钮两端（常闭触点）——正常应导通（响）。若断开？
→ 先拍两下按钮（铝粉卡滞常见）；
→ 再查接线端子是否氧化（尤其老产线，铝粉+湿气=绿色铜锈）；
→ 最后看安全继电器底座LED是否全灭（灭=电源或自检失败，不是按钮问题）。
⚠️ 注意：有些客户把急停串联了3个柜子，漏查一个，你调三天PLC都白搭。

🔹 ② 伺服驱动器报警日志读取（非屏显，要“挖日志”）
别只看面板代码！比如汇川IS620N报Err307，屏上写“编码器异常”，但深层日志可能显示：
[2024-06-12 14:22:08] ENC_ZPHASE_LOST@Axis2, last_valid_pulse: 124ms ago
→ 这说明Z相脉冲断了124ms，不是编码器坏，是联轴器松动或铝屑卡进码盘缝隙。
💡速捷实操贴士：我们随身带USB-to-RS485+专用调试工具，3分钟导出驱动器最近200条事件日志——比看屏快5倍，比猜靠谱100倍。

🔹 ③ 气压/冷却液压力传感器状态验证（别信数值，信趋势）
铝基板钻孔必须喷雾冷却，气压不足→钻头粘铝→主轴过载→锁死。
但传感器可能“假装正常”：显示0.5MPa，实际波动±0.15MPa（超限值）。
✅ 正确做法：用示波器抓传感器输出信号（4–20mA），看波形是否平稳；或用PLC在线监控其AD值——抖动＞3%即判定“亚健康”，需清洁滤芯或校准零点。

📌真实案例：某恒安纸业配套铝基板线，锁死频发。我们一级排查发现：气压传感器AD值每37秒突降一次，幅度12%。拆开一看——铝粉堵住减压阀滤网，清理后连续运行18天零锁死。客户说：“原来不是PLC不行，是它‘喘不上气’。”

2.2 二级定位：控制层——找“谁没接上话”，不是“谁说错了话”

硬件通了，但设备还是不动？说明问题不在“身体”，而在“神经网络”。这时候，别急着重刷程序——先确认：HMI、PLC、运动控制器、伺服驱动器，四兄弟今天有没有建群成功？

🔹 ① PLC程序运行状态扫描（看“心跳”，不看“颜值”）
西门子TIA Portal里，别只盯“RUN”灯——要点开Online > Diagnostics > Cycle Time：
- 若扫描周期＞设定值150%（如设2ms，实测＞3ms），说明程序卡在某个FB块里（大概率是未加超时保护的通讯指令）；
- 若Retentive Memory中安全变量（如SafeEnable）为FALSE，但HMI显示“已使能”——那是HMI和PLC数据不同步，不是PLC坏了，是EtherCAT链路丢包了。

🔹 ② 运动控制器EtherCAT通信链路诊断（查“朋友圈”是否全员在线）
打开EtherCAT主站诊断界面（如倍福TwinCAT或汇川MCT），看拓扑图：
✅ 正常：所有节点绿色，DC Sync Error＜1μs，Frame Loss Rate=0；
❌ 危险信号：某伺服节点灰色+标红“Slave Not Responding”，但物理接线完好→极可能是铝粉渗入RJ45水晶头金属屏蔽层，导致共模干扰超标（我们称之为“静电型掉站”）。
🔧 应对：拔插一次网线（消除静电吸附），或更换带金属外壳+双层屏蔽的工业网线（别省那几十块钱）。

🔹 ③ HMI与主控单元数据同步校验（防“鸡同鸭讲”）
现象：HMI显示“自动模式”，PLC里AutoMode_EN却是FALSE。
原因？HMI上传了旧工程文件，变量地址映射错位（比如把MB100当成MW100用）。
✅ 快速验证法：在HMI变量表里，手动写入一个测试值（如TestFlag:=1），立刻在PLC在线监控里搜TestFlag——若没变化，说明映射断裂；若变了但逻辑不对，说明数据类型定义错（BOOL当INT用最常见）。

💡速捷冷技巧：我们给客户定制了一套《EtherCAT链路健康快检表》，扫码就能生成PDF报告，含：各节点响应延迟、帧丢失率、同步误差、拓扑稳定性评分——不是炫技，是让维修从“凭经验”变成“有依据”。

2.3 三级复位：软件与授权层——不是重启，是“安全授信重签”

硬件通、控制链稳，但HMI仍弹窗License Invalid，或PLC报F0981 – Security Key Mismatch？恭喜，你已抵达“最终关卡”——这里不是技术问题，是信任问题。

🔹 ① 系统软锁解除流程：安全模式重启 ≠ 断电重启
❌ 错误操作：长按急停→断总闸→等30秒→合闸→狂按复位。
✅ 正确姿势（以西门子S7-1500 + ET200SP安全模块为例）：
1. 在TIA Portal中打开Safety Program → Online > Safety > Reset Safety CPU；
2. 确认所有安全输入（光栅、急停、门锁）处于“有效”状态（绿色）；
3. 执行Safe Reset（非普通Reset），等待安全CPU自检通过（约12秒）；
4. 最后才在HMI点“系统复位”。
👉 关键点：普通复位绕不过安全逻辑，只有Safe Reset才能重置安全状态机——就像银行APP冻结后，不能靠“退出重登”解冻，得走风控审批流。

🔹 ② 临时许可证重载（救火专用，非长久之计）
台达DOP、威纶TK系列常因电池失效导致时钟漂移，触发授权过期。
我们不建议你网上搜破解工具（风险自担），而是用厂商官方通道：
- 台达：提供AuthID+设备SN，我们48小时内邮件发送临时License（72小时有效）；
- 威纶：用EasyBuilder Pro导出当前工程→我们后台生成兼容固件+授权包→U盘一键刷入。
✅ 安全、合规、可追溯——毕竟你不是在破解游戏，是在保障产线交付。

🔹 ③ 固件版本兼容性核查 + 参数备份还原（别让升级变“降级”）
某客户升级汇川IS620N固件至V3.2.8后锁死，查日志发现：新固件取消了旧版Position Capture Mode支持，而PLC程序还调用该功能。
✅ 标准动作：
- 升级前，用ISStudio导出完整参数备份（含隐含参数）；
- 对照《固件变更说明》划重点（我们整理了23个品牌最新兼容清单）；
- 还原时，优先恢复Motion Parameter和Safety Configuration，再刷应用逻辑。
📌 记住：参数不是数据，是设备的“肌肉记忆”。乱还原，轻则定位飘，重则撞机。

🌟速捷服务彩蛋：我们所有维修/升级服务，均附赠一份《本次操作安全凭证》PDF——含操作时间、执行人、修改项、备份哈希值、恢复验证截图。不是为了留痕，是让你下次被审计时，能笑着甩出一页纸：“喏，当时我连伺服刚体参数都校准了，不信您验。”

所以你看，“快速恢复”根本不是手速比赛，而是一场分层信任重建：
硬件层重建“生存信任”，控制层重建“协作信任”，软件层重建“授权信任”。
三者齐备，系统才愿意摘下“安全封条”，对你点头说：“好，这次信你。”

（下一章预告：3. 预防性维护体系构建与智能化升级路径｜把锁死，从“事故”变成“预约检修”）

——晋江速捷自动化科技有限公司 · 不卖零件，只卖“确定性”；不修故障，只修“失控感”

——把“系统锁死”，从产线惊魂夜，变成一张可预约、可预测、甚至想推迟的检修工单

如果说前两章是在和时间赛跑、跟故障掰手腕，那这一章，咱们要干件更酷的事：提前给套孔机发微信提醒——“兄弟，你下周二下午三点，大概率会锁死。建议趁现在还没卡壳，咱泡杯茶，慢慢聊。”

不是玄学，不是占卜，是用铝粉的重量、主轴的体温、电流的呼吸声，一点一点，把“偶然崩溃”翻译成“必然预警”。

3.1 基于铝基板工艺特性的预防维护清单：不是抄模板，是给设备写《养生指南》

通用维保表？往产线上一贴，等于给赛车手发广场舞教学大纲——方向没错，但节奏全乱。
铝基板自动套孔机不是普通CNC，它是精密+粉尘+热敏感+高节拍四重buff叠满的“工业脆皮战士”。它的“亚健康信号”，藏在别人忽略的细节里：

✅ 每日必做（5分钟，比打卡还准时）
- 🧹 除尘频次：不是“看得到才扫”，而是“定时定量强制清”
→ 主轴箱体散热格栅、光栅发射端镜片、HMI通风口滤网——每班次开工前+换班时各清洁1次；
→ 别用气枪直吹伺服电机编码器！铝粉+高压=码盘划伤。我们推荐用无纺布+75%酒精+软毛刷三件套，温柔但彻底。
💡速捷实测：某印刷电路板厂将除尘从“想起来才做”改为“班表硬性项”，锁死率下降63%，且主轴轴承寿命延长2.4倍。

🌡️ 钻孔主轴温升监控：不是看“超没超限”，而是盯“升得多快”
→ 设定双阈值：
　　• 安全线：≤65℃（持续30min）；
　　• 预警线：10分钟内升温＞8℃（说明冷却雾化不良或刀具钝化，哪怕当前才52℃，也要停机查）。
→ 我们给客户加装了无线红外测温贴片（IP67，耐油耐铝粉），数据直推企业微信——温度曲线图比报警灯更早说真话。
📏 套孔模板磨损周期预警：别等“孔歪了”才发现，要算“第几次钻第几个孔”
→ 铝基板硬度低、粘性强，模板定位销/导向孔每加工3000±200片即进入加速磨损期；
→ 我们不靠经验估，而是用PLC内置计数器+HMI弹窗提醒：“模板A-07已累计使用2986片，建议今日下班前更换”。
📌真实反馈：恒安纸业产线启用该机制后，套孔偏移返工率归零，模板采购成本反降17%（废品少了，反而更省）。

3.2 锁死事件大数据分析：建故障知识图谱，让“这次为啥坏”变成“下次在哪坏”

修10次，不如读懂1次。
速捷服务过10000+案例，不是记在本子上，而是喂进了自己的工业故障知识引擎——它不叫AI，我们管它叫“老技工数字分身”。

🔹 怎么建图谱？不搞大模型，只抓“铝基板三要素”
我们把每一次锁死事件，自动关联三组真实产线数据：
| 维度 | 具体字段 | 为什么关键？ |
|--------|-----------|----------------|
| 环境侧 | 实时温湿度、车间PM2.5浓度、空调启停记录 | 铝粉吸湿结块→光栅误触发；湿度＞75%→继电器触点氧化提速3倍 |
| 工艺侧 | 板材厚度公差（实测值vs标称）、当日平均钻孔密度（孔/cm²）、冷却液电导率 | 厚度超差0.03mm→主轴负载波动↑40%；电导率＜120μS/cm→雾化效果断崖下跌 |
| 设备侧 | 刀具累计使用时长、伺服刚性参数历史波动、EtherCAT同步误差峰值 | 刀具寿命末期，电流谐波畸变率突增常早于锁死2.7小时（黄金预警窗口） |

🔹 图谱怎么用？举个真实例子
比亚迪某新能源电池铝托盘产线，曾连续3周每到周四下午锁死。传统排查无果。
我们调取知识图谱交叉分析：
→ 发现所有事件均发生在湿度＞78% + 当日加工板材厚度公差集中于+0.035mm～+0.042mm + 冷却液电导率跌至98μS/cm；
→ 进一步回溯发现：周三夜间空调除湿模块故障未报修，周四上午补液用的是自来水（电导率仅85μS/cm）；
→ 结论：不是设备坏了，是“人+环境+物料”合谋了一次系统性误判。
✅ 解决方案：加装在线电导率监测仪 + 空调状态接入PLC报警链路 + 厚度公差超限自动降速模式——第四周，周四下午安静如图书馆。

📊速捷小透明：我们的故障知识图谱不对客户开放后台，但每次服务后，会交付一份《本次锁死根因溯源报告》，含：相似案例匹配度、环境/工艺/设备三维度偏差值、可执行改进建议（精确到按钮操作步骤）。不炫技，只给答案。

3.3 智能化演进方向：不是上云，是让设备学会“自己摸脉”

别急着谈“工业4.0”“数字孪生”——对铝基板套孔机来说，最实在的智能，是让它在锁死前17分钟，轻轻抖一下，然后对你眨眨眼。

🔹 边缘计算模块：装在电柜里的“运动医生”
我们不替换你的PLC，而是在控制柜加装一个巴掌大的边缘计算盒子（国产芯，宽温-20℃～70℃，IP54）：
- 实时采集：4轴伺服电流波形（20kHz采样）、EtherCAT同步误差、主轴振动频谱（FFT分析）；
- 本地运行：轻量级运动轨迹偏差预测模型（训练数据来自速捷10年+铝基板产线实测）；
- 输出动作：
　　✓ 当检测到Z轴电流谐波畸变率＞18.3%持续＞90秒 → HMI弹窗：“主轴负载异常，建议检查钻头锋利度”；
　　✓ 当预测未来30分钟轨迹同步误差将突破±5μm → 自动切入“精度保护模式”（降速15%，但不停机）；
　　✓ 连续3次检测到光栅信号抖动与气压波动强相关 → 触发“清洁滤芯”工单推送至设备主管企业微信。

🔹 嵌入式AI模型：不求全能，只练“锁死前兆识别术”
我们没训练大语言模型，而是用LSTM网络，在1200+真实锁死前序数据中，提炼出3类高置信度前兆信号：
| 前兆类型 | 特征表现 | 平均预警提前量 |
|------------|-------------|-------------------|
| 电流型 | A/B相电流差值标准差突增＞220%，伴随高频噪声（＞8kHz） | 12.6±3.2分钟 |
| 通信型 | EtherCAT帧丢失率单次跃升至0.08%以上，且DC同步误差＞3.5μs持续＞40秒 | 8.3±1.9分钟 |
| 热力型 | 主轴前后轴承温差＞7.2℃，且升温斜率＞0.8℃/min | 17.1±4.5分钟 |

✅ 所有模型均部署于边缘端，无需联网、不传数据、不依赖云端——符合制造业数据不出厂的安全底线。
🔧 升级方式极简：U盘拷贝固件包 → 控制柜内插卡升级 → 重启生效。全程15分钟，电工就能干。
