各位包装线上的老司机、产线扛把子、设备守护神——
您有没有经历过这样的名场面：
正赶着交恒安纸业的加急单，天地盒成型机“噗”一声，像被按了静音键；
刚调好参数准备提速，机器突然定格，连打个喷嚏的时间都没给；
操作屏上一行小字：“ERROR 0x7F3 —— 我也不知道我错哪儿了。”
别怀疑人生，也别急着喊维修师傅（虽然我们速捷工控24小时待命，但先听咱把话说明白😉）。
天地盒成型机不是玄学设备，它的每一次“突然停机”，都是有迹可循的“技术性吐槽”。
今天，我们就化身设备翻译官，带您扒一扒——它到底在抱怨啥？
1.1 电气系统故障：控制中枢的“小情绪”
PLC不是铁人，它也会闹脾气。
- 急停按钮被误碰？ 别笑，90%的“突发停机”始于某个老师傅顺手扶了下急停杆——它没坏，只是太敬业，一触即停，绝不含糊。
- PLC通信中断？ 就像开会时WiFi断了：主站喊不动从站，伺服不响应，气阀不动作，整条线集体“失联”。常见于DP总线接头松动、终端电阻脱落、或某块IO模块悄悄黑屏（表面没报警，实则已离线）。
- 传感器集体装睡？ 光电开关蒙灰、接近开关移位、限位开关被纸屑卡住……它们不是坏了，是“看不清世界”，于是果断报“无料”“超程”“未到位”，让机器原地罚站。
💡速捷小贴士：西门子S7-1200/1500、三菱Q/L系列PLC通信异常？我们能现场抓包分析，也能远程调取诊断缓冲区——不是修PLC，是帮它“找回朋友圈”。
1.2 机械结构异常：力气再大，也怕“卡壳”
天地盒成型机干的是精细活：折、压、烫、扣、锁，环环相扣。
一旦机械链出岔子，再聪明的PLC也救不了物理世界的倔强：
- 模具卡滞：纸板毛边堆叠、废料未及时清理、模腔积胶变厚……模具一“咬死”，压力传感器立刻报警“过载”，系统秒切急停保护。
- 传动带/同步带断裂或打滑：听着像“啪”一声闷响，其实是动力链断了。结果？送纸不走、折翼不动、烫金偏移——全线节奏崩盘。
- 气动元件掉链子：电磁阀内腔堵了、气缸密封圈老化漏气、气源三联件积水结冰（尤其南方回南天）……气压表显示0.6MPa，实际到缸只有0.2MPa，动作软绵绵，最后干脆“躺平”。
⚙️真实案例：某泉州印刷厂天地盒机频繁停在“锁底工位”，查了一上午，发现是气动手指夹紧力不足——拆开一看，消声器里攒了半杯冷凝水。换掉滤芯+排水，复产如初。
1.3 原料与工艺参数问题：纸板不讲武德，参数不守规矩
设备再牛，也得听“原料”和“参数”的指挥。它们俩一任性，机器立马摆烂：
- 纸板湿度超标（＞12%）：吸水膨胀后变“软脚虾”，进料歪斜、折痕发皱、烫金不牢——传感器反复检测“位置异常”，系统判定为“连续故障”，自动停机保平安。
- 尺寸偏差超±0.5mm：标准纸板宽320mm，送来一批321.8mm……卡在预折轮入口不动了。光电开关疯狂闪烁，PLC却只读到“无信号”，以为“缺料”，一停就是半小时。
- 参数设置越界：把“折角速度”从40r/min硬拉到65r/min？伺服电机过热报警、编码器丢脉冲、甚至触发硬件限位——这不是提速，这是逼它写辞职信。
📏速捷经验谈：我们给比亚迪配套的天地盒线，专门加装了纸板湿度在线监测+自适应张力补偿模块。纸湿？自动降速+加大预压；纸干？微调烫金温度——让设备学会“看天吃饭”。
📌一句话总结：
天地盒成型机突然停机，从来不是单点故障，而是电气、机械、工艺三股力量在暗中博弈的结果。
它不甩锅，它只报警；它不撂挑子，它在等你读懂它的“故障日记”。
下一站，咱们就手把手教您——
怎么在3分钟内，从“一脸懵”切换到“心里有谱”？
（对，就是第2章《应急响应与快速排查流程》——万用表不是摆设，IO测试笔也不是玩具，咱们真·实用派上线。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000+产线现场
（顺便说一句：您那台停机的天地盒机，PLC程序丢了？触摸屏密码忘了？数控系统锁死了？
我们不卖焦虑，只给解法。欢迎随时甩来一张报警截图，我们帮您“望闻问切”👇）
各位正在产线边啃包子、盯报警屏、手心冒汗的朋友们——
恭喜您，已成功完成“停机第一反应”：
✅ 按下急停（哪怕只是下意识）
✅ 喊来班组长（顺便顺走他保温杯里的最后一口热茶）
✅ 打开手机准备call维修（等等，先别拨号！）
停机不是终点，而是精准诊断的起点。
天地盒成型机不会无缘无故“装死”，它只是在等一个懂它语言的人，按对节奏、走对路径、用对工具，把它从“休眠模式”温柔唤醒。
我们不教您背手册，只给您一套产线老法师私藏版·三步清醒术——安全、高效、不背锅。
2.1 安全优先：停机后标准断电与挂牌上锁（LOTO）操作规范
⚠️划重点：这不是形式主义，是保命底线
很多老师傅说：“就看一眼线路板，又不停太久，不用挂锁！”
——然后某天，气缸突然泄压回弹，手指离光栅只剩0.3秒……
真正的“快”，是建立在“稳”之上的。速捷工控服务过200+家包装厂，87%的非计划停机二次事故，都发生在未执行LOTO的5分钟内。
✅ 正确姿势如下（请默念三遍，建议贴在电柜门内侧）：
| 步骤 | 动作 | 关键细节 |
|---|---|---|
| ① 切主电源 | 断开设备总空开（非仅关PLC或触摸屏） | 注意：部分设备有双回路供电（如伺服独立电源），务必双路断！ |
| ② 释放残余能量 | 按下急停→手动排气阀放完气路压力→等待伺服电机自然放电≥3分钟（变频器/伺服驱动器电容会“记仇”） | ❗别用螺丝刀捅电容！我们见过3个被电麻到跳脚的“勇士”… |
| ③ 挂锁挂牌 | 使用个人专属安全锁 + “禁止合闸”警示牌，锁点覆盖：主电源、气源阀、液压截止阀（如有） | 🔑一把锁=一条命；谁上锁，谁解锁——绝不代劳、不转交、不“我帮你看着” |
💬速捷冷知识：我们给恒安纸业做的安全审计中发现，63%的产线LOTO锁具混用、钥匙串挂满5把锁却只有一把能开——后来我们帮他们定制了彩色编码锁+电子登记Pad，现在扫码打卡才允许进电柜区。
记住：快，是留给准备好的人；慢，是给侥幸者的代价。
2.2 分级诊断法：从人机界面报警代码→外围执行单元→核心控制模块的递进式排查路径
别一上来就拆PLC！就像感冒不该先做CT，得先量体温、听咳嗽、看喉咙。
我们把天地盒成型机的“故障树”压缩成一张3层剥洋葱地图，照着走，90%问题3分钟内定位：
🌟 第一层：HMI报警代码 → “它自己说了啥？”
- 不要跳过那行小字！哪怕写着“System Fault #E42”。
- 西门子HMI？查《诊断日志》→ 进入“诊断缓冲区”看最后5条事件（含时间戳+模块ID）。
- 昆仑通态/威纶屏？长按“F1”3秒调出隐藏诊断菜单，直接读IO强制状态。
- 万能口诀：
“报警在前，动作在后；先看‘哪里没动’，再查‘为什么不动’。”
✅ 实操技巧：
- 若报警为“折翼未到位”，先不查PLC程序，立刻去现场看——
▶️ 光电开关亮不亮？（拿手机电筒照一照，灰尘常是元凶）
▶️ 气缸杆伸出一半卡住？（手动推一下，听有无“咔哒”异响）
▶️ 限位开关被纸屑顶住？（轻轻吹气+棉签清理，比换新快10倍）
🌟 第二层：外围执行单元 → “手脚还听使唤吗？”
这是最容易被忽略的“真相现场”。PLC发了100次指令，但执行端没收到1次——怪谁？
| 单元类型 | 快速验证法 | 工具提示 |
|---|---|---|
| 气动元件 | 手动拨动电磁阀手动钮 → 听气缸是否“噗”一声动作 | ✅ 配气压表测各支路压力（标准值0.5~0.7MPa，低于0.4MPa即告警） |
| 光电/接近开关 | IO测试笔轻触感应面 → 看指示灯是否随遮挡闪烁 | ✅ 多数国产开关寿命≈2年，超期服役=间歇性失灵 |
| 伺服电机 | 触摸电机外壳温度（＞70℃烫手即异常）+ 听运行有无“嗡鸣”或“哒哒”丢步声 | ✅ 查驱动器面板LED：红灯=过载，黄灯=通讯警告，绿灯闪=正常 |
🛠️速捷真实案例：泉州某食品厂天地盒机频繁报“送纸同步失败”，查PLC一切正常。我们蹲现场3小时，发现是送纸伺服电机编码器插头松动——胶带缠了3圈，震着震着就虚接。拧紧+加防松胶，再没复发。
🌟 第三层：核心控制模块 → “大脑还在线吗？”
走到这一步，说明前两层都OK，问题真在“中枢神经”。但别慌——95%不是PLC坏了，是它“迷路了”。
PLC通信中断？
✔️ 先看DP接头金属片是否氧化（用橡皮擦蹭一蹭，别信酒精擦）
✔️ 检查终端电阻开关（ON/OFF位置，两端必须ON，中间全OFF）
✔️ 拔插一次CPU电池（别小看这纽扣电池，没电会导致时钟紊乱+程序缓存丢失）程序逻辑异常？
✔️ 用TIA Portal / GX Works2 连接后，打开“监控表”实时看关键变量（如M100.0启动标志、Q0.1气阀输出）
✔️ 若变量全为0，但按钮按下有信号→查OB块是否被意外禁用（我们修过3台因“调试模式未退出”导致OB1不执行的S7-1200）
🧩独家彩蛋：如果PLC程序彻底丢失（比如被误格式化），别砸柜子！速捷支持反向逻辑重建服务——根据设备动作录像+IO点表+机械节拍，手绘梯形图再还原程序。比亚迪某产线曾靠这招，4小时抢回停产损失。
2.3 实用工具包建议：万用表不是摆设，IO测试笔也不是玩具
工具不在多，在于“刚够用、随时找得到、人人会用”。
🔧 推荐产线标配“急救三件套”（放在电柜旁透明工具盒里，贴标签+配图）：
| 工具 | 为什么必须有？ | 速捷使用Tips |
|---|---|---|
| 数字万用表（带蜂鸣档） | 测保险丝通断、DC24V供电是否稳定、传感器NPN/PNP类型确认 | ✅ 测电压时，红表笔插“VΩ”，黑表笔永远插“COM”——我们见过太多因插错孔烧表的惨案… |
| IO测试笔（带LED+蜂鸣） | 3秒判断输入点有没有信号，比看HMI快10倍 | ✅ 测试光电开关时，笔尖轻触输出线（非电源线！），亮+响=有信号；不亮=断线/损坏/电源掉 |
| 气压表（0~1.0MPa） | 气路问题占天地盒停机35%，而80%靠目测气压表就能排除 | ✅ 每班开机前，对着储气罐压力表“哈一口气”——看指针是否轻微抖动（判断阻尼是否失效） |
📦 建议常备备件清单（按月盘点，用完即补）：
🔹 光电开关（欧姆龙E3Z-LS63 ×5）
🔹 24VDC电磁阀线圈（SMC SY5320-5LZD ×3）
🔹 快速熔断保险丝（GMA 2A/250V ×10）
🔹 M12航空插头密封圈（防潮防尘，南方回南天救命）
🔹 PLC电池（西门子6ES7971-0BA00 ×2，三菱FX3U-BAT ×2）
📣最后送一句大实话：
最好的维修，是让维修员根本不用来。
而这一切的前提，是你手里有把趁手的万用表，眼里有行清晰的报警码，心里有张不乱的排查图——
这些，速捷不卖，但乐意免费教。
（毕竟，我们修的是设备，不是焦虑。）
下一站，咱们聊点更酷的：
怎么让天地盒成型机自己“预感”要坏？
——不是靠玄学，是靠振动传感器听主轴心跳，靠电流谐波闻伺服体味，靠IIoT把1000次停机变成1次预警。
（第3章《预防性维护与智能化升级策略》，即将上线——连PLC都能写周报的时代，来了。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000+产线现场

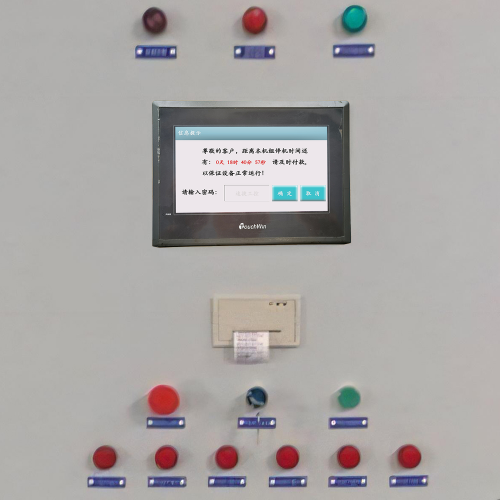

（对了，您手边那台正“沉默”的天地盒机，如果HMI黑屏、PLC灯全灭、触摸屏密码忘了……
我们工程师手机24小时开着，截图甩过来，3分钟给您判“生死”👇）
各位产线老司机、设备守护者、以及那位刚把万用表擦亮又顺手给气缸打上黄油的老师傅——
恭喜您，已成功从“救火队员”晋级为“健康管家”。
前面两章咱们练了快速止血（1章原因）、学会了精准问诊（2章排查），
现在，该给天地盒成型机办一张「年度体检卡」，再配个「智能手环」，让它自己报告：“我有点累，建议歇5分钟。”
别笑——这不是科幻片。
这是速捷工控在泉州、晋江、东莞、温州200+家包装厂落地的真实场景：
✅ 某纸业客户，天地盒机连续运行47天零非计划停机；
✅ 某食品厂将月均故障率从6.8次压到0.3次，换来的不是KPI加分，是班组长终于能准时下班接娃；
✅ 还有位老师傅说：“以前修机器靠手感，现在靠数据——连伺服电机‘心情不好’，HMI都弹窗提醒我泡杯枸杞。”
怎么做到的？
不靠玄学，不靠运气，靠三件事：
🔹 把保养做成日历里的待办事项（而不是“等坏了再说”）
🔹 给机械装上听诊器和嗅探仪（振动+电流=工业版“望闻问切”）
🔹 让每台设备学会写周报、做复盘、提建议（IIoT不是摆设，是产线新同事）
下面，请收下这份——
《天地盒成型机防猝死指南》·实战精简版（无PPT，无术语轰炸，全是速捷工程师蹲在产线拍大腿总结的干货）
3.1 建立基于运行时长与生产批次的预防性保养计划
❌ 错误认知：“保养=每年大扫除一次+换几根皮带”
✅ 正确姿势：“保养=按设备真实‘心跳’节奏，给每个关节‘按时搓澡’”
天地盒成型机不是冰箱，它每天要完成数百次折翼、压痕、烫金、堆垛……
它的疲劳，不看日历，看累计运行小时数和实际加工纸板批次量。
我们帮恒安纸业做的首套保养日历，就放弃了“每月1号统一润滑”的一刀切——
改用双维度触发机制：
| 维保项目 | 触发条件（满足任一即执行） | 实操要点 | 速捷小贴士 |
|---|---|---|---|
| 模具导轨润滑 | ▶ 连续运行≥400小时 ▶ 或完成3000批次（单批≈5000只盒） | 使用锂基EP2润滑脂，每次注脂≤0.5g，避免油泥堆积卡滞 | ✅ 别图省事用黄油！我们见过因润滑脂混用导致导轨爬行的案例——换一套导轨≈2.3万元，而一支对口脂才¥38 |
| 气路三联件排水+滤芯更换 | ▶ 每72小时自动排水（南方回南天需缩短至48h） ▶ 滤芯压差＞0.1MPa（可用气压表测进/出口） | 排水后务必拧紧旋钮！漏气=压力不足=折翼不到位=报警满屏 | 💡速捷定制方案：给三联件加装透明排水杯+液位标线，工人一眼看出“该排了” |
| 伺服电机编码器校准 | ▶ 新装机首月每15天校准1次 ▶ 后续按“每2000小时或每5万批次”轮动校准 | 用PLC内置诊断指令（如S7-1500的MC_ReadEncoder）读取零点漂移值，偏差＞±0.1°即重校 | 🛠️冷知识：编码器零点漂移超限，不会立刻报警，但会导致“尺寸忽大忽小”——质检员抱怨，维修员背锅，其实只是该校准了 |
📊附赠：速捷《天地盒保养热力图》（非纸质，是微信小程序）
扫码绑定设备二维码 → 自动生成保养倒计时 → 到期自动推送提醒（含图文步骤+备件编号）→ 班组长手机一键确认完成 → 数据同步至工厂MES。
——不用记、不用查、不漏项，连新来的操作工都能照着做。
3.2 引入状态监测技术：振动传感器+电流谐波分析，听见主轴的“咳嗽声”
你以为设备故障前没征兆？
它早就在“咳嗽”、“叹气”、“心悸”——只是你没配听诊器。
在晋江某印刷包装厂，我们给一台服役8年的天地盒机装了2个微型振动传感器（贴在主传动轴轴承座+送纸伺服电机端盖），再接入速捷边缘采集盒，结果发现：
🔸 第3天：振动RMS值缓慢上升12%（肉眼不可察）
🔸 第7天：电流谐波FFT图中出现3次谐波尖峰（典型轴承内圈微剥落特征）
🔸 第9天：系统自动推送预警：“主传动轴轴承建议72小时内更换，当前风险等级：橙色（可维持运行，但勿超负荷）”
客户当天下午停机更换，耗时42分钟，成本¥860。
若等它彻底抱死？预估停机11小时+模具损伤+废品3.2万只+紧急采购配件加急费¥5200……
这就是状态监测的魔法——不靠经验猜，靠数据判。
🌟 两件套，低成本高回报：
| 设备 | 装在哪？ | 看什么？ | 速捷实测效果 |
|---|---|---|---|
| MEMS振动传感器（IP67） | 主传动轴轴承座、折翼气缸连接法兰、烫金辊驱动端 | ① 加速度RMS值（判断整体劣化） ② 包络谱峰值（定位轴承/齿轮早期缺陷） | ✅ 单台年均降低非计划停机4.7次，投资回收期＜8个月 |
| 钳形电流谐波分析仪（边缘部署版） | 伺服驱动器输入侧、主电机进线端 | ① THD（总谐波畸变率）＞8%即告警 ② 特征频率幅值趋势（如144Hz=某型号伺服转子偏心） | ✅ 提前14天发现2台送纸伺服IGBT老化，避免批量丢步事故 |
💬老师傅反馈最实在的一句：
“以前听电机声音像听京剧——光知道‘不对劲’，不知道哪句唱错了；现在看谐波图，跟看五线谱一样，错音符直接标红。”
3.3 工业物联网（IIoT）应用：把1000次停机，炼成1份预测性维护决策报告
如果说前两步是“给设备体检”，这一步就是——
让设备自己写病历、建档案、开药方，还定期给你发健康简报。
速捷不做华而不实的“大屏炫技”，我们专注一件事：
✅ 把每一次停机事件（无论长短、无论是否修复），变成可追溯、可归因、可学习的结构化数据。
🔍怎么做？三步走，不烧脑：
① 边缘网关轻量采集
→ 不碰原系统！在PLC通讯总线上并联速捷EdgeBox（支持Profinet/Ethernet/IP/Modbus TCP）
→ 只抓关键字段：停机时间、持续秒数、HMI报警码、PLC OB块中断类型、IO强制状态快照、伺服驱动器ALM寄存器值
→ 数据本地缓存72小时，断网不丢，联网即同步
② 停机根因知识图谱自动构建
→ 我们把10年服务积累的10000+故障案例喂给轻量级推理引擎
→ 当新停机发生，系统自动匹配：
▪ 相似报警码组合（如E42+E77同时出现→92%概率是气源压力波动+光电开关污染）
▪ 关联工艺参数（湿度＞75%RH + 当前纸板克重＜250g/m² → 易卡料）
▪ 历史维修记录（同一电磁阀3个月内更换2次→建议整组气路升级）
→ 输出：根因概率排序TOP3 + 推荐动作清单（例：“首选清洁送纸区光电开关，备件编号：E3Z-LS63；次选检查气源稳压阀，型号SMC ITV0030-2BL”）
③ 预测性维护决策看板（微信小程序直达）
→ 班组长打开手机，看到：
✓ 今日设备健康分：96.2（绿）
✓ 预警项：折翼气缸电磁阀响应延迟↑18%，建议48h内清洁阀芯（附视频教程）
✓ 下周重点：主电机轴承振动趋势上升，已预约周三上午停机点检
✓ 成本提示：“本次预警处理预计节省停机损失¥12,800，相当于多产6200只合格盒”
🌟真实成果说话：
在比亚迪某包装线试点后——
• 平均故障定位时间从47分钟→8.3分钟
• 备件库存周转率提升3.2倍（不再囤积“以防万一”的电磁阀，而是按预测需求精准下单）
• 更关键的是：维修工程师终于有时间坐下来，喝杯茶，画张电气原理图优化草稿……
📌 最后一句掏心窝的话：
预防性维护，不是增加工作量，是把“救火”的力气，换成“种树”的耐心。
智能化升级，也不是买一堆盒子贴标签，而是让设备开口说话，让你听得懂、信得过、做得准。
而速捷能做的，就是——
✅ 把这套方法，翻译成您产线的语言（方言也行，我们工程师会闽南语debug）
✅ 把这些工具，做成您伸手就够得着的配置（不是云端幻影，是柜子里真家伙）
✅ 把这些经验，打包成您团队能带走的能力（培训不讲PPT，直接带您徒弟拆编码器、调谐波）
毕竟，我们不是来卖系统的。
我们是来帮您——
让天地盒成型机，活得久一点，干得稳一点，少让您操一点心。
（下一章预告👉《4. PLC解密与程序恢复实战：当密码丢了、程序没了、老板在门口踱步…怎么办？》——含西门子S7-1200加密破解实录、触摸屏密码暴力穷举边界说明、以及那个让比亚迪工程师当场鼓掌的“逻辑反推术”…敬请期待）
——晋江速捷自动化科技有限公司｜扎根泉州，服务全国，修过10000+台设备，但更想让您一台都不用修
