大家好，这里是晋江速捷自动化科技有限公司（成立于2017年12月，总部在福建晋江，服务过比亚迪、中国烟草、恒安纸业等上万家工厂的老司机团队）——不是修电脑的，但比修电脑更懂“设备突然变砖”的绝望；不是算命的，但看一眼PLC指示灯，八成能猜出它昨晚经历了什么。

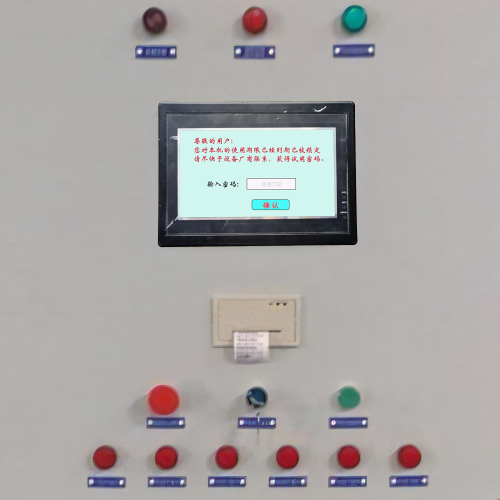

今天聊一个让热处理老师傅倒吸三口凉气的词：“系统锁死了”。
不是手机卡顿，不是微信闪退，是——炉温曲线停在850℃不动了，淬火油泵不转了，操作屏黑得像深夜加班时的老板脸色，报警代码定格在那一行，连“重启”按钮都懒得响应……
别急，先深呼吸，再摸摸口袋里有没有螺丝刀（以及冷静）。我们拆解第一关：故障现象解析与初步诊断——相当于给设备做“望闻问切”，还没开药方，但得先确认它到底是装病、真病，还是被雷劈了。
1.1 “热处理设备系统锁死”的典型表现：它不是沉默，是在演默剧 🎭
系统锁死≠系统死机，它往往带着一种“诡异的秩序感”：
- 操作界面无响应：触摸屏点哪儿都没反应，连“返回”键都像被胶水粘住；但奇怪的是——背光还亮着，时间还在走，仿佛在说：“我在，但我选择失联。”
- 程序中断且不可恢复：HMI画面卡在某一步工艺（比如“保温中…”），PLC的OB1主循环却已停止扫描，监控软件显示“STOP”或“RUN-P”闪烁不定，像极了你改完bug后不敢点运行的那一刻。
- 安全联锁被强制激活：炉门未关严？冷却水压低于阈值？热电偶断线？系统可能没报具体错误，但所有输出全断——这是它用最硬核的方式喊：“我宁可停，也不冒险！”
- 报警代码冻结不动：屏幕固执地显示
F0327或ALM-109，刷新？没用。清报警？按了十次，它回你一个优雅的省略号（…）。这不是bug，是系统在“静音模式”下启动了自我保护结界。
💡小贴士：热处理设备特别“较真”。它不接受模糊逻辑——温度差2℃可能触发保护，通信延迟50ms可能判定为HMI离线。所以它的“锁死”，常常是理性到冷酷的应答。
1.2 软锁死 vs 硬锁死：它是“脑子短路”，还是“心脏停跳”？🧠⚡
诊断第一步：分清敌人是“软件叛逆青年”，还是“硬件退休老干部”。
| 类型 | 特征 | 典型线索 | 速捷经验备注 |
|---|---|---|---|
| 软锁死（逻辑层瘫痪） | 系统通电正常，PLC灯亮、HMI有电、风扇在转，但程序不跑、指令不执行 | PLC RUN灯亮但无扫描（用编程软件看周期时间→∞）、HMI能ping通但无法登录、报警日志里反复出现同一逻辑块超时 | ✅大概率能“救活”——就像给发高烧的人物理降温+退烧药，不用换器官 |
| 硬锁死（物理层崩溃） | 整个控制柜像被施了定身咒：PLC无任何指示灯、HMI黑屏无背光、继电器无声、甚至电源模块发热异常 | 测量24VDC输出跌至18V以下、PLC底板有焦糊味、某块模块LED全灭且插拔无效、急停回路电阻无穷大 | ⚠️小心！别盲目上电——这可能是“心梗前兆”，强行重启=给病人做胸外按压却不查病因 |
📌真实案例彩蛋：去年帮泉州一家齿轮热处理厂抢修，客户说“整个系统锁死了”。我们到场一看——PLC RUN灯微弱闪烁，HMI黑屏但背光微亮。测了下开关电源，输出纹波高达120mV（标准＜5mV）……最后发现是滤波电容老化，导致PLC供电“喝醉了”，逻辑运算频频出错。换电源后，系统秒醒——它不是不想干活，是电压太晃，站都站不稳。
1.3 快速排查流程：五步“生命体征检查法”🩺（3分钟内完成）
别一上来就拆PLC！我们给你一套不依赖编程软件、不需万用表高级档位、连实习生都能上手的现场快筛流程（口诀：电→停→联→灯→录）：
✅ 查供电状态
→ 检查主空开、24VDC开关电源输入/输出电压（重点看带载压降！空载正常≠带载OK）
→ 摇一摇接线端子——热处理车间振动大，松动虚接是高频刺客。✅ 查急停与安全回路
→ 所有急停按钮是否弹出？机械式急停复位后是否有“咔哒”确认声？
→ 安全继电器K1/K2线圈是否得电？用万用表蜂鸣档顺藤摸瓜，从急停按钮→安全门开关→光幕→PLC安全输入点，一路“听诊”。✅ 查HMI通信链路
→ HMI背面网口/串口指示灯是否闪烁？（不闪 ≠ 坏，但闪 ≠ 通）
→ 若用以太网，试试手机热点连HMI IP（如192.168.1.10）——能打开网页管理页？说明通信OK，问题在PLC侧；打不开？先查网线、IP冲突、交换机端口。✅ 看PLC运行指示灯
→ RUN灯常亮？→ 可能软锁死（继续读日志）
→ RUN灯灭/闪烁？→ 检查STOP原因（电池低？存储卡损坏？程序块丢失？）
→ ERROR灯红？→ 别硬扛，拍照记录——这是PLC在求救信号。✅ 读历史报警日志（哪怕屏锁了）
→ 大多数HMI/PLC支持U盘导出日志（即使界面锁死，插入U盘自动保存last_100.log）
→ 或用编程电缆直连PLC，用TIA Portal / GX Works等软件读取“诊断缓冲区”——最后一行报警，往往是真相入口。
🛠️ 速捷工具箱小物语：我们工程师包里永远有三样东西——
① 一支带LED手电筒（照柜顶积灰下的标签）
② 一根带OT端子的短线（临时短接安全回路验证，仅限专业人员操作）
③ 一张A4纸打印的《常见报警代码速查表》（覆盖西门子S7-1200、三菱Q系列、汇川H3U等热处理常用型号）
📌 本章结语（不鸡汤，只干货）：
“系统锁死”听起来吓人，但它从来不是玄学。它只是设备在用自己听得懂的语言，告诉你：“这里不对劲。”
而我们的任务，不是当魔术师让它复活，而是当翻译官，把PLC的沉默、HMI的僵持、传感器的尖叫，一句句译成可执行的动作。
下一站：第2章《根本原因深度分析与常见诱因》——我们将钻进PLC的梯形图缝隙、扒开热电偶的屏蔽层、复盘一次电网闪变如何让整条渗碳线集体“休克”……
（悄悄说：那家被雷劈过的厂，后来装了速捷定制的边缘监测盒子，提前23分钟预警CPU占用飙升——现在他们管它叫“防锁死闹钟”。）
——晋江速捷自动化科技有限公司｜让自动化，稳一点，再稳一点。
大家好，这里是晋江速捷自动化科技有限公司——不是设备玄学研究所，但常年和PLC的“情绪波动”、热电偶的“性格反复”、以及工程师凌晨三点的叹气声打交道。上一章我们学会了怎么给锁死的热处理设备做“急诊初筛”，这一章，咱们戴上显微镜+逻辑放大镜，钻进它的控制系统腹地，看看那封被加密的求救信，到底写了啥。
别误会，“锁死”不是设备叛逆期到了，而是它在用最刚的方式说：“我撑不住了，再跑下去要出事。”
而我们的任务，就是读懂它的语法、识别它的笔迹、顺藤摸瓜找到那个按了“暂停键”的真实手指——可能是一根飘忽的毫伏信号线，也可能是一行被注释掉却悄悄生效的ST代码。
2.1 控制系统层面：PLC不是神，它也会“想太多”、“记错账”、“穿错鞋”
💡先破个幻觉：PLC不是永动机，它是精密的“工业大脑”，但大脑也会过载、会误判、会穿错固件这双鞋。
▪ PLC程序死循环：不是卡，是“执念太深”
热处理工艺动辄几小时，一段保温逻辑里嵌套了5层FOR循环+实时温度补偿计算？当某次热电偶采样值突跳（比如0→1200℃），PID运算溢出，触发异常中断——若中断服务程序没设超时退出，主循环就可能卡在CALL FB101_TEMP_COMP里，再也出不来。
速捷现场实录：某渗碳炉PLC（西门子S7-1214）锁死在“强冷阶段”，RUN灯亮但无输出。读诊断缓冲区，最后一行是OB86: Rack/Station Failure——再查发现FB101里用了未初始化的数组指针，某次断电重启后地址指向了系统存储区……PLC一边执行，一边给自己写“乱码遗嘱”。
▪ 固件版本不兼容：新瓶装旧酒，酒漏了
客户升级了HMI固件到V3.2，但PLC里的通信协议块还是V2.1的老版本；或者，新换的汇川H5U控制器刷了最新固件，却运行着3年前备份的工程文件——某些指令集已废弃，PLC默默跳过关键校验，直到某个安全联锁条件永远无法满足，最终触发“看门狗超时→STOP”。
冷知识：西门子S7-1500的某些安全指令（如SAFE_STOP），在固件V2.8.2之后才支持多级响应延时配置。用老工程直接烧录？它不会报错，但会在淬火急停时“慢半拍”——而这半拍，足够让工件变形。
▪ 参数配置越界：温柔的保护，暴力的锁死
热处理最怕“参数漂移”。比如把冷却水压低限设成0.1MPa（实际要求≥0.25MPa），系统检测到0.22MPa时只报警；但若误设为-0.1MPa？某些品牌PLC会直接判定“物理不可能”，触发“参数非法锁定”机制——不是停机，是整套控制逻辑冻结，连手动模式都拒绝响应。
> ✅速捷建议：所有关键阈值参数，务必加“软硬双限”。例如温度设定值，PLC里设软件上限（如1250℃），HMI界面再加一层输入掩码（禁止输入＞1200），最后在硬件端子接一个独立温度开关作终极熔断。
2.2 电气与硬件层面：传感器不是哑巴，它喊得撕心裂肺，只是你没听懂
热处理设备的“感官系统”极其敏感——一根热电偶、一个流量开关、一块伺服驱动器，任何一个“感官失灵”，都可能引发全系统“应激性休克”。
▪ 温度传感器信号异常：0.5mV的谎言，毁掉整炉工件
K型热电偶在高温区易氧化，冷端补偿模块受柜内温升影响产生±2℃偏差——看似小，但当PLC用该信号参与“碳势闭环调节”时，微小误差会被PID不断放大。更糟的是：某根热电偶绝缘下降，对地电阻仅剩50kΩ（标准＞100MΩ），信号被干扰耦合，PLC收到的是“锯齿波温度曲线”，逻辑误判为“炉温失控”，立即激活安全联锁并锁死状态。
速捷黑科技应对：我们给客户加装的“信号健康度监测模块”，不看温度值，只盯信号纹波率 & 零点漂移速率——当热电偶开始“说胡话”，它比PLC早3分钟报警。
▪ 冷却水流量开关失效：它没坏，只是“装睡”
很多客户用机械式浮子流量开关，装在冷却水管路上。时间一长，水垢包浆，浮子卡在中间位置——既不导通也不断开，PLC收不到“通/断”信号，只能一直等“确认水流”。结果？系统卡在“等待冷却启动”步骤，报警不亮、输出不发，像极了你等外卖小哥电话却忘了他根本没拨号……
✅速捷改造方案：换为带模拟量输出的涡街流量计 + PLC内建“流量斜率判断”逻辑——不只看“有没有”，更看“来得稳不稳”。瞬时跌落＞30%？自动触发备用泵，而非冷冰冰锁死。
▪ 伺服驱动器过载反馈误判：它喊“我累了”，其实是“我看错了”
热处理炉门升降、淬火台平移，常由伺服电机驱动。某次电网闪变导致驱动器母线电压瞬降，电流采样芯片短暂失准，上报“过载ALM-007”——PLC信以为真，切断使能、锁死轴控逻辑。但实际电机凉得很，连外壳都没热。
真相：驱动器故障代码≠真实故障。速捷维修时必做一步：清除报警后，单步执行JOG测试，同步用示波器抓取UVW三相电流波形。若波形干净无畸变？十有八九是驱动器“误诊”，刷回原厂固件+校准电流环即可。
2.3 外部环境与人为因素：最不可控的变量，往往藏在人手和电网里
技术可以标准化，但人和环境，永远带着即兴发挥的烟火气。
▪ 电网瞬时跌落：0.5秒的黑暗，够PLC“忘记自己是谁”
热处理车间常与大功率中频炉共用变压器。当中频炉启动瞬间，母线电压骤降至85%，PLC电源模块来不及切换备用储能，CPU复位电路被触发——但复位信号又因电压不稳而“抖动”，导致PLC进入一种诡异状态：RAM部分清空、Flash程序完好、但系统标志位混乱（如M0.0=1本该表示“加热允许”，现在却成了“禁止所有输出”）。
> ⚠️这不是PLC坏了，是它“醒来时认错了家门”。此时强制重启？可能让错位加深。正确操作：断电≥30秒，等超级电容彻底放电，再上电自检。
▪ 未按规程暂停/重启：最温柔的操作，藏着最硬的逻辑陷阱
热处理工艺讲究“阶梯式降温”。某老师傅见炉温偏高，手动按下HMI上的“暂停”键，想等会儿再续——但他不知道，这个“暂停”只是挂起当前OB，而底层的冷却风机逻辑仍在后台运行。10分钟后他点“继续”，PLC试图恢复时发现风机状态与工艺步序冲突（“保温中”却风机全开），触发安全互锁保护，直接锁死。
✅速捷人性化设计：为客户定制的HMI里，“暂停”键长按3秒才生效，且弹窗强制提示：“当前暂停将保持风机运行，是否启用‘冷态暂停’模式？”——把经验，变成可执行的交互逻辑。
▪ 非法远程访问或病毒侵入：联网设备的“数字烫伤”
越来越多热处理线接入MES/SCADA，甚至开放远程维护端口。去年帮一家汽车零部件厂解锁，发现PLC里多了一个从未见过的DB块，里面全是加密字符串；HMI日志显示凌晨2:17有陌生IP登录（来自境外），上传了一个伪装成“固件补丁”的EXE文件……
残酷现实：工业病毒不勒索比特币，它只干一件事——在关键工艺步骤插入JMP跳转，让你的淬火程序永远卡在“预热完成”画面上。
🔒速捷防护三原则：
① 所有远程通道必须经硬件网闸隔离（非软件防火墙）；
② PLC仅开放必要端口（如TIA Portal的102/103端口），其余全部禁用；
③ 每季度用速捷定制的《工控资产健康扫描包》跑一次——它不杀毒，但能揪出“不该存在的DB块”“异常增大的程序块”“被篡改的系统时钟”。
📌 本章结语（带点温度）：
系统锁死，从来不是设备的错，而是信号、逻辑、环境、人，在某个毫秒级的交汇点上，集体打了个喷嚏。
而真正的专业，不是“修得快”，而是看得清谁在咳嗽、为什么咳、下一秒会不会转成肺炎。
下一站：第3章《恢复策略、预防机制与系统健壮性提升》——我们将拿出速捷的“防锁死工具箱”：从断电复位的黄金30秒，到数字孪生里的“锁死预演沙盒”；从一份能救命的备份清单，到让设备学会自己喊“我快不行了”的边缘智能。
（预告：那台被病毒“烫伤”的渗碳炉，现在每天自动生成一份《逻辑健康日报》，连班组长扫二维码就能看懂——原来，预防锁死，真的可以像看天气预报一样简单。）
——晋江速捷自动化科技有限公司｜不修故障，只修信任；不抢时间，只赢安心。
IF (水压开关=OFF)
AND (水泵电流＜额定30%)
AND (出口温度上升速率＞5℃/min)
THEN 触发安全停机
ELSE 仅预警，允许手动干预
