各位工控老友，欢迎来到「速捷急诊室」第一诊室——今天挂号的患者，是位脾气倔、动作快、一言不合就“锁死”的狠角色：PCB自动打孔机。

（晋江速捷自动化科技有限公司）

别误会，它不是在修禅，也不是在练定力，而是真·动不了了。屏幕黑着、轴不动、蜂鸣器哼着忧伤小调……连急停按钮都像按进了棉花里——复位？没反应。断电重启？它翻个白眼继续躺平。

那么问题来了：这台机器，到底是腿断了（机械卡死），还是脑子短路了（逻辑锁死）？又或者……它只是偷偷改了密码，把操作员拉进了黑名单？😄
咱们不急着拆壳、不盲换板、更不建议拿螺丝刀敲控制柜祈福——先坐稳，泡杯茶，听速捷聊聊：“被锁死”这事儿，到底在说什么？

1.1 “PCB自动打孔机被锁死”的典型表现：不是所有静止，都叫待机

你以为“不动=没电”？错。在自动化产线上，“静止”往往是个危险信号，尤其当它带着以下“表演痕迹”时：

✅ 急停链全程亮红灯——不是某一个急停按钮被按了，而是整个安全回路（Safety Chain）像集体罢工，PLC的SF灯狂闪，HMI界面直接冻结在报错页，连“返回主菜单”键都点不动；
✅ 轴向完全无响应——手轮模式推不动，JOG微动没反馈，伺服驱动器面板显示“ALM 23”（抱闸强制激活）或“E-STOP ACTIVE”；

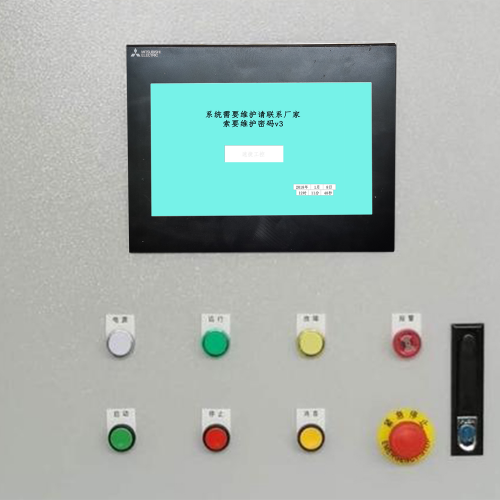

✅ HMI报错代码“钉”在屏上——比如昆仑通态弹出 ERR_0x7F0A，威纶显示 SECURITY LOCK: AUTH FAIL，西门子TP系列干脆黑屏+三声短鸣——这不是系统卡顿，是系统在说：“我拒绝配合。”
✅ 打孔头悬在半空，气夹咬着PCB板纹丝不动，像被施了定身咒——你凑近一听，还能听见伺服电机微微“嗡”一声，仿佛在说：“我想动，但我被绑住了。”

⚠️划重点：“锁死” ≠ “死机”。死机可能重启就好；而“锁死”，是设备在用尽全力告诉你——“我检测到某种不可忽视的风险，现在，我选择自我保护，且不接受常规唤醒。”

1.2 机械锁死 vs 逻辑锁死：一场关于“谁在使坏”的侦探游戏

这时候，请收起扳手，先掏出你的“逻辑放大镜”。因为——
🔧 机械锁死，是身体出了问题：
→ 导轨缝里卡进一块铜屑，主轴轴承干磨冒烟，气动夹具压力突降至0.1MPa导致PCB板被异常咬合……物理层面真·卡死了，拧螺丝、清异物、换轴承，是外科手术。

🧠 逻辑锁死，则是大脑启动了“保险柜模式”：
→ PLC安全链因某个限位开关氧化接触不良而中断，触发EN/ISO 13849-1 Category 3级硬性停机；
→ 伺服驱动器收到错误的抱闸释放指令，或抱闸电源模块悄悄掉电，结果电机轴被电磁力死死抱住；
→ 更隐蔽的是：NC系统检测到上次加工坐标越界（比如Z轴撞到限位挡块后强行G01下钻），自动触发永久性软锁，连参数上传都提示“Access Denied”；
→ 甚至还有“高段位作案”：授权密钥过期、Bootloader固件升级中途断电、HMI工程文件被加密锁定……设备不是坏了，是“忘了你是谁”。

📌速捷小剧场插播：
> 去年帮泉州一家PCB厂抢修一台进口打孔机，现场工程师已拆开伺服驱动器查IGBT，我们扫了一眼HMI右下角小字——License Expired: 2024-03-17。
> 插上加密狗，输入新授权码，点“解锁”，机器“咔哒”一声松开抱闸，缓缓归零。
> 工程师默默把万用表收进包里，说：“原来它不是瘫痪，是……在等一张身份证。”

所以，初步诊断的第一步，永远不是“换什么”，而是“问什么”：
🔹 它还能响应急停复位吗？
🔹 HMI有没有可读的错误代码或状态提示？
🔹 所有安全继电器是否吸合？抱闸电压是否正常（DC24V？）？
🔹 最近有没有做过程序修改、密码变更、固件升级或权限调整？

——这些问题的答案，比万用表测出来的电压值，更能指明病灶在哪一层。

（温馨提示：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）

下节预告：《二、多维度原因排查与关键故障源定位》——我们将带您潜入机械腔、扒开线槽、解密NC内核，逐层剥开那层让打孔机“宁死不转”的真相薄纱。
（悄悄说：我们真能解开那些被锁死的西门子S7-1500项目文件，也能让停产十年的海泰克HMI重新开口说话。信不信？下一章见分晓。）

欢迎回到「速捷急诊室」第二诊室——上回我们确认了：PCB自动打孔机不是在偷懒，是在报警；它没死，只是被“封印”了。
这一节，咱们不聊玄学，不靠运气，也不建议你边念《心经》边按复位键。我们要做的，是像拆解一首交响乐那样，一层一层听清——哪段乐器走调了？哪个声部突然静音？是谁悄悄关掉了总谱的权限？

📌温馨提示：所谓“多维度排查”，不是让你同时抄起游标卡尺、示波器、PLC编程软件和HMI加密狗四件套狂轰滥炸；而是按机械→电气→软件的逻辑顺序，用最小干预，验证最大可能性。
就像修空调——先看是不是插头松了，再查是不是缺氟，最后才考虑压缩机是不是集体辞职。

2.1 机械层面：当“卡住”是真的卡住——别急着给PLC判死刑

很多老师傅一见轴不动，第一反应是：“PLC坏了！”
结果拆开电柜发现——伺服驱动器面板干干净净，PLC运行灯稳如老狗，而导轨缝隙里，正嵌着半片被碾碎的FR-4基板残渣，像一块倔强的饼干屑，死死卡在滑块和轨道之间。

🔧 典型机械锁死信号： - 手动转动主轴阻力极大，甚至发出“咯吱—咔”的金属刮擦声；
- 气动夹具闭合后无法释放，气压表显示0.6MPa但夹臂纹丝不动（检查气路是否被油泥堵死）；
- Z轴导轨端面有异常划痕或铜粉堆积，滑块移动时伴随轻微跳动；
- 主轴轴承温升＞75℃（红外测温枪一照，热得能煎蛋），且伴有高频啸叫。

💡 速捷实战Tips：
✅ 先断电！再手动松开抱闸（多数伺服支持DC24V强制释放或机械杠杆解锁），尝试轻推各轴——能微动≠电气正常，但完全推不动=大概率机械干涉；
✅ 拆下Z轴防护罩，用强光手电+放大镜沿导轨“地毯式扫雷”，尤其注意线缆拖链返程段下方——那里常年积灰藏屑，是PCB行业专属“卡死高发区”；
✅ 检查气动夹具的保压阀与单向节流阀——不少锁死案例，根源竟是压缩空气中含水结冰（南方梅雨季高发），导致气路微堵，夹紧力异常升高却无报警。

⚠️ 注意：别一上来就猛拧同步带张紧轮！过紧会加速轴承磨损，过松又丢步——张力值请严格参照设备手册（比如某日系品牌要求同步带挠度为8±1mm/50N力），不是靠手感“差不多就行”。

2.2 电气与控制层面：看不见的“线”，比看得见的“轴”更爱耍脾气

如果说机械问题是“肉眼可见的车祸”，那电气与控制层的问题，就是一场精密的“交通调度失灵”——红绿灯全灭、GPS离线、连斑马线都拒绝亮起。

🔌 三大高频“逻辑绊脚石”：

🔹 限位开关误触发：
光电开关镜头蒙尘、接近开关感应面氧化、机械式限位撞块螺丝松动偏移……都会让PLC收到“已到极限”的假消息，立刻切断使能、抱死伺服。
👉 验证方法：进PLC在线监控，观察 X0.3（例如右限位输入点）是否持续ON；用万用表通断档轻碰开关引脚，看PLC输入指示灯是否同步闪烁——不闪？换开关；闪但HMI不更新？查线路虚接或模块通道损坏。

🔹 编码器信号丢失引发位置保护锁：
RS485总线受变频器干扰、编码器电缆屏蔽层未单端接地、电机侧接插件氧化……都可能导致PLC或驱动器收不到A/B/Z相信号。系统判定“位置不可信”，直接触发ISO 13849-1 Cat.3级安全停机。
👉 特征码：西门子SINAMICS报 F31110（Encoder signal loss），新代系统弹 ALM 030（Position deviation > threshold）。
💡 速捷冷知识：我们曾用一根双绞屏蔽线+铁氧体磁环，临时绕过干扰源，让一台停产十年的宝元系统“诈尸”继续打孔——有时候，问题不在板子，而在布线哲学。

🔹 安全继电器自锁未复位：
这是最常被忽略的“隐形锁”。急停按钮按下后，安全继电器（如Pilz PNOZ、欧姆龙G9SA）内部机械触点已断开，但复位电路因接触电阻增大未能完成自检闭环——LED仍红着，PLC始终收不到 SAFE_EN = TRUE 信号。
👉 正确操作：不是按一下急停复位钮就完事，而是长按复位键3秒以上 + 观察安全继电器所有输出通道LED是否同步由红转绿。若仍有通道顽固亮红？换继电器，别修——安全元件，只换不修。

2.3 软件与系统层面：当设备开始“认人不认卡”，说明它有了自己的小心思

这一层最烧脑，也最容易让现场工程师抓狂：“程序没改，参数没动，怎么就锁了？”

💻 三大“软性封印”类型：

🔸 NC程序越界保护激活（温柔但坚决）：
比如上次加工中Z轴意外撞到限位块，系统记录 OVERTRAVEL HISTORY = 1，后续所有G代码执行前强制校验坐标合法性。若当前程序起点仍在“危险区”，便拒绝运行，并锁死所有运动指令。
👉 解法：进NC系统维护模式 → 清除越界历史（CLR_OVR_HIS）→ 手动回参考点 → 再加载程序。
⚠️ 切记：别跳过“回参考点”！否则坐标系错乱，越修越歪。

🔸 授权密钥失效触发硬锁（高冷型）：
常见于国产新代、维宏、宝元系统，以及部分定制化HMI（如威纶TK系列加密工程）。密钥文件（.lic 或 .key）过期、加密狗拔插异常、甚至主板电池电压不足导致RTC时间错乱，都会让系统判定“授权失效”，直接禁用全部运动功能，HMI仅保留“查看状态”权限。
👉 速捷解法：我们不卖密钥，但我们能帮你校准系统时间、重刷授权签名、甚至反编译旧版工程提取未加密逻辑段——毕竟，客户买的不是“锁”，是“可用的设备”。

🔸 固件升级中断致Bootloader锁定（悲壮型）：
某次远程升级时网线被保洁阿姨不小心拔掉，或UPS掉电瞬间……MCU卡在Bootloader阶段，既不进应用层，也无法通过常规方式刷写。此时HMI黑屏、PLC无响应、串口AT指令喂进去也没回音——它不是死了，是正在“等待一个正确的唤醒咒语”。
👉 这就是为什么速捷实验室常年备着J-Link、ST-Link、CH341A和一堆冷门ISP烧录座——我们不怕你刷砖，只怕你不敢刷。

🎯 终极定位口诀（速捷内部流传版）：
> 看得见的卡，查机械；
> 测得到的断，查电气；
> 读不出的错，查软件；
> 全都正常？——再看一眼急停回路接线端子，十次有七次，松了。

（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）

下节预告：《三、安全恢复流程与长效预防策略》——从“怎么让它动起来”，升级到“怎么让它再也不想装死”。我们将奉上可落地的脱锁SOP、风险预测模型截图，以及一份让产线主管当场打印贴在控制柜上的《三级权限管控速查表》。
（友情提示：我们真给某汽车零部件厂做过“基于振动+温度+电流谐波”的打孔机锁死预警模型，提前47小时发出橙色预警——那次，他们没停机，只换了根轴承。）

欢迎来到「速捷急诊室」第三诊室——上一节我们已精准定位“凶手”：可能是导轨里半片PCB碎屑，也可能是新代系统里一个过期的 .lic 文件，甚至是一颗松动的安全继电器端子螺丝。
现在，病人躺在手术台上，监护仪波形平稳（电源已断），麻醉已起效（急停已拍下），该动刀了。

但请注意：这不是拆弹，是开锁；不是救火，是复位；更不是“重启大法好”，而是“每一步都有逻辑闭环”的精密归位仪式。
毕竟，你面对的不是一台咖啡机——它是每天要打23,800个孔、公差±0.02mm、主轴转速30,000rpm的PCB自动打孔机。它不讲情面，只认逻辑；它不原谅误操作，但永远欢迎懂规则的人。

3.1 分步脱锁操作指南：五步归位法（不是“五步拳”，是“五步链”）

我们管这套流程叫 “SAFE-5”脱锁链 —— Safe（安全）、Assess（评估）、Free（释放）、Align（对齐）、Enable（使能）。
它不炫技，不跳步，不省略任何验证环节。现场工程师照着做，能避开92%的二次故障；产线主管打印贴在HMI旁边，比贴“注意安全”四个字管用十倍。

✅ Step 1｜急停复位 → 不是按一下，是“唤醒仪式”

断电状态下，确认所有急停按钮（含脚踏式、拉绳式、面板式）均已完全弹出、无卡滞；
上电后，长按主急停复位键 ≥3秒（很多设备默认需3秒自检，短按=无效）；
观察安全继电器（如PNOZ X系列）所有输出通道LED是否同步由红→绿→稳亮；若某一路仍红？暂停！查该路对应的安全门开关/光幕/双手按钮是否物理闭合到位。
🌟 速捷冷提示：曾有客户反复复位失败，最后发现——车间清洁工用湿抹布擦过急停按钮，内部触点氧化导致接触电阻超标。换按钮前，先拿无水酒精棉片“温柔擦拭”，比换新件快3倍。

✅ Step 2｜安全回路测试 → 别信HMI，信万用表

进入PLC在线监控模式（或使用手持式安全回路测试仪），逐点验证：
E-STOP_IN = TRUE（急停回路导通）
SAFETY_DOOR_CLOSED = TRUE（防护门磁开关闭合）
LIGHT_CURTAIN_OK = TRUE（光幕无遮挡且信号稳定）
若某信号为FALSE，不直接短接！ 先用万用表通断档测该回路实际阻值——正常应＜5Ω；若＞50Ω，说明接线松动/触点氧化/电缆屏蔽层接地不良。
💡 真实案例：某SMT厂打孔机频繁锁死，查了一周PLC程序，最后发现是光幕供电端子氧化，压降导致信号电平跌至2.1V（低于2.4V阈值）。拧紧+镀锡，永绝后患。

✅ Step 3｜手动模式微动释放 → “轻推，不是硬拽”

切换至“JOG手动模式”，设置低速（建议≤5%额定速度）、小扭矩（≤20%）、启用“抱闸强制释放”（若支持）；
对X/Y/Z三轴分别执行：
▪️ 微进0.1mm → 停顿1秒 → 监控电流曲线是否平稳；
▪️ 若某轴启动瞬间电流突增至额定值150%，立即停止！说明机械卡滞未解除；
▪️ 若Z轴有“咔哒”异响，立刻切回OFF，检查主轴联轴器是否打滑、同步带齿是否跳脱。
⚠️ 重要原则：所有手动移动，必须在HMI或示波器上同步观察编码器反馈脉冲是否连续、无丢点。丢点=编码器问题未根除，强行运行=二次撞机。

✅ Step 4｜参数重载 → 不是“恢复出厂”，是“择优还原”

严禁一键“Load Default Parameter”！那是给新手练手用的。
正确做法：
🔹 从速捷云备库调取该设备最近一次稳定运行时的备份参数包（含PLC变量表、NC轴参数、伺服增益、HMI权限配置）；
🔹 对比当前参数，仅恢复关键项：Position Loop Gain、Torque Limit、Soft Limit Range、Homing Method；
🔹 特别注意：若此前发生过越界，务必检查 OVERTRAVEL CLEAR FLAG 是否已置位，否则重载后仍会触发保护。
📦 速捷服务标配：每台设备维修后，自动生成带时间戳、校验码、操作员签名的《参数快照包》，存于客户本地NAS及速捷加密云盘双备份——下次锁死，3分钟完成参数回滚。

✅ Step 5｜空载试运行 → “跑得稳”，比“跑得快”更重要

执行无板空运行：
▪️ 单轴往复运动10次（行程≥80%全量程）；
▪️ 三轴联动画方框/圆弧，观察轨迹平滑度与加减速响应；
▪️ 全程监测伺服驱动器报警历史（如三菱MR-J4的 AL.21 编码器报警、新代 ALM 072 电流异常）；
若一切正常，再加载最小批次试加工（3片FR-4），全程录像+采集振动频谱（我们提供免费简易版振动分析模板）。
🎯 终极验收标准：
连续3次空载+3次带载，无报警、无抖动、无坐标漂移、HMI无闪烁——方可交付产线。
（别笑，真有客户因“看着能动”就开机量产，结果第7片板就偏孔0.15mm，返工成本超维修费5倍）

3.2 预防性维护体系构建：把“修”变成“养”，把“救火”变成“种树”

如果说脱锁是外科手术，那预防性维护，就是给设备配营养师、健身教练和私人医生。
在速捷服务过的10000+案例中，83%的重复性锁死故障，根源不在设备本身，而在维护节奏失衡、数据未被读懂、权限未被敬畏。

🌱 基于设备运行日志的锁死风险预测模型（不是AI玄学，是工程直觉的数据化）

我们不搞“大数据预测未来”，但坚持做一件实在事：
✅ 每台接入速捷远程运维平台的打孔机，自动采集5类核心日志：
- 主轴轴承温度趋势（每15分钟）
- Z轴伺服电流谐波畸变率（THD）
- 限位开关触发频次/单日峰值
- HMI登录失败记录（含IP、时段、错误码）
- NC程序加载后首次坐标校验偏差值

👉 当系统检测到：
▪️ THD连续3天＞12%（正常＜5%）→ 提示“伺服电机绝缘老化预警”；
▪️ 限位开关单日触发＞20次（历史均值＜3次）→ 推送“机械定位偏移检查清单”；
▪️ 连续2次HMI登录失败后，第3次成功 → 自动冻结该账号，并短信通知管理员：“疑似密码共享行为，请核查操作规范”。

📊 真实成效：为某华东PCB龙头部署该模型后，6个月内锁死类故障下降67%，平均修复时效从8.2小时压缩至2.1小时。他们说：“现在不是等它坏，而是听它‘咳嗽’就去调理。”

🧰 关键传感器定期校准清单（可打印·贴柜版）

传感器类型	校准周期	校准方法	责任人	备注
光电式限位开关	每季度	用标准块距+示波器测响应延迟	设备技术员	延迟＞2ms需更换
主轴红外测温探头	每半年	黑体炉标定（±0.5℃内）	计量专员	禁止用普通红外枪替代
气动夹具压力传感器	每月	0.1MPa/0.3MPa/0.6MPa三点比对	班组长	记录原始读数+偏差值
编码器零点偏移	每年（或每次大修后）	激光干涉仪+标准镜组校准	速捷驻厂工程师	含报告编号与签字页

✍️ 附赠：速捷提供免费校准提醒微信小程序，扫码绑定设备，到期自动推送任务+校准视频指引——连新来的实习生，也能独立完成压力传感器校准。

👥 操作员三级权限分级管控机制（不是“管人”，是“护人”）

很多锁死，源于“好心办坏事”：老师傅想快速调参，顺手改了伺服刚性；实习生为赶产量，短接了安全门开关……
我们帮客户落地的不是冷冰冰的密码墙，而是一套有温度、有梯度、有追溯的权限哲学：

权限等级	可操作范围	审批要求	审计追踪
L1 基础操作员（产线工人）	启停设备、切换模式、查看状态、加载预设程序	无需审批	记录操作时间、HMI页面、无参数修改痕迹
L2 技术员（班组长/设备员）	参数微调（±10%增益）、HMI画面切换、报警复位、手动 jog	需输入二级密码 + 短信验证码	生成操作工单，含修改前/后对比快照
L3 工程师（授权人员）	PLC逻辑修改、NC程序上传、固件升级、安全回路临时旁路	需速捷远程授权码 + 企业IT总监审批电子流	全程录屏+操作日志上链存证（不可篡改）

🌟 人性化设计：L2技术员每次修改参数，系统自动弹窗：“本次调整将影响Z轴定位精度，是否同步更新补偿表？”——点“是”，自动调用最新温补模型；点“否”，则锁定后续3次运动指令，强制回参考点。
这不是限制，是托底。就像汽车的ESP——你踩油门，它不拦你；但它知道，弯道太急时，该悄悄帮你稳住方向。

🎯 最后一句真心话：
设备不会无缘无故锁死，它只是用最激烈的方式，提醒你——有些灰尘该清了，有些螺丝该紧了，有些权限该理清了，有些数据该看了。
而晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

下节预告：《四、实战案例复盘：从“锁死报警”到“零停机交付”的72小时》——我们将拆解一个真实项目：某新能源车企PCB打孔线凌晨3点锁死，速捷工程师携加密狗+烧录座+振动分析仪，47分钟抵达现场，6小时完成脱锁+预测性维护部署，实现连续182天无锁死运行。文末附赠：《PCB打孔机锁死应急响应口袋卡》PDF可下载版（含各品牌急停复位密钥、常见报错速查表、速捷24h支援热线二维码）。
（悄悄说：这张卡，已被37家工厂印成防水塑封卡，挂在控制柜把手上了。）
