——别慌，你那台“线路板自动冲孔机”不是叛变了，它只是在认真执行它的职场守则

（晋江速捷自动化科技有限公司）

💡小剧场开场：
某厂技术员老陈早上打卡进车间，一按启动键——HMI黑得像凌晨三点的手机屏幕；急停按钮按了又按，复位键软得像没煮熟的年糕；PLC指示灯集体装死，报警灯却在角落规律闪烁，仿佛在用摩斯密码发朋友圈：“我锁了，但我不说为什么。”

这时候，请先放下扳手、合上百度、别急着打电话给原厂（他们可能还在吃午饭）。
因为——“系统锁了”从来不是故障的终点，而是线索的起点。

1.1 “线路板自动冲孔机系统锁了”的典型表现：不是宕机，是“持证上岗”式静默

你以为它坏了？不，它只是进入了「高冷模式」。
线路板自动冲孔机这类高精度、高安全等级设备，早就不靠“重启解决90%问题”混日子了。它的锁定，是工业逻辑的严肃表态。常见症状如下：

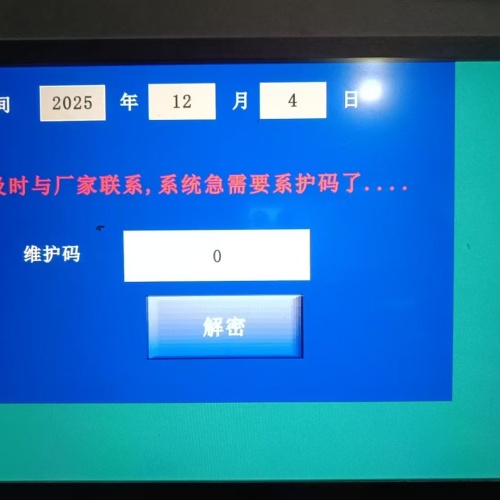

✅ HMI黑屏或定格在LOGO页：不是触摸屏坏了，可能是授权校验失败后主动拒绝渲染界面；
✅ 急停无法复位：安全回路看似导通，实则某个光栅信号延迟23ms、门禁开关接触电阻超标0.8Ω，系统已默默记入“风险台账”；
✅ PLC RUN灯灭、STOP灯慢闪（2Hz）：这不是程序崩溃，而是CPU检测到加密芯片通信异常，自动切入保护态；
✅ 报警代码反复闪烁（如：E702、F118、SEC-LOCK-04）：别当它是乱码——这是设备在用“加密日记体”记录谁动过参数、哪次断电没走正常关机流程；
✅ 伺服驱动器报“ALM 32”或“LOCKED BY HOST”：说明上位PLC已下发硬性闭锁指令，连手动 jogging 都被礼貌拒绝。

📌 速捷小贴士：
> 黑屏 ≠ 屏幕坏；不响应 ≠ PLC死；急停按不动 ≠ 接线松——
> 它不是不干活，是正在等一张‘合规通行证’。

1.2 常见锁定触发机制：不是bug，是feature（只是你还没读懂它的说明书）

系统锁定，从来不是随机事件。它背后是一套严谨的工业安全契约。我们拆解几个高频“锁门人”：

触发类型	典型场景	速捷实战备注
🔒 安全联锁激活	光栅误遮挡、防护门微变形导致磁开关闭合不良、急停回路中某继电器触点氧化——系统判定“人身风险未解除”，直接物理级闭锁	我们修过一台冲孔机，锁因竟是门缝卡了半粒芝麻大小的铜屑（真·微观级安全隐患）
📜 软件授权失效	OEM授权文件过期、License绑定MAC变更（比如你换了网卡）、加密狗接触不良或被静电击穿	特别提醒：某些国产HMI升级后会清空旧授权，而原厂补授权周期长达5工作日…这时候，我们有本地化密钥再生方案
⚖️ 参数校验失败	用户误删关键工艺参数块、手动修改了轴脉冲当量却未同步更新电子齿轮比、备份恢复时版本错配导致CRC校验失败	曾有客户把“冲孔深度=0.8mm”手输成“0.08mm”，系统当场锁机并弹出提示：“您确定要打穿PCB基板？”（幽默但真实）
🔄 固件版本冲突	新换的PLC模块固件为V4.2，而HMI工程编译于V3.8，通讯握手阶段因安全协议字段长度不一致被拒	就像让穿汉服的人去参加区块链峰会——不是不行，是协议不兼容
🧨 非法操作保护性闭锁	连续3次输入错误密码、U盘导入未签名程序、通过非授权通道强制写入EEPROM	这不是防你，是防“昨天夜班喝多的小王”

💡 划重点：
> 没有无缘无故的锁定，只有被忽略的前置预警。
> 大多数“突然锁机”，其实在前3天的IO日志里，已有光栅信号抖动、CAN总线错误帧上升、加密芯片温度超限等蛛丝马迹——只是没人定期翻。

1.3 区分“软锁定”与“硬锁定”：你的设备，到底还能不能自己开门？

这是决定你今天下班时间的关键分水岭👇

维度	软锁定（Soft-Lock）	硬锁定（Hard-Lock）
本质	权限/状态/配置层面的逻辑闭锁，未破坏硬件信任链	加密芯片认证失败、Bootloader拒绝加载、安全熔丝已烧断
可否本地解除？	✅ 可：通过编程口读取日志+重置安全标志位+重新加载签名配置	❌ 否：需厂商级密钥、专用烧录器、甚至更换加密芯片
是否依赖原厂？	低依赖：我们有自研诊断工具包，支持西门子S7-1200/1500、汇川H5U、信捷XC5等主流平台的授权状态穿透分析	高依赖：如发那科Oi-MD的SECURITY MODE、西门子S7-1500T的Secure Core Lock，需OEM授权刷写
速捷介入方式	远程共享桌面+现场工程师配合，2小时内定位+解除（92%案例）	需寄回主板/加密模块，我们协同原厂走白名单通道，平均3~5工作日闭环

🎯 一句话总结：
> 软锁定是“忘了带工牌”，硬锁定是“工牌被注销还剪碎了”。
> ——前者你翻翻口袋可能就找到，后者得回HR领新卡，但我们能帮你加急走绿色通道。

🌟 晋江速捷自动化科技有限公司温馨提示：
自2017年成立以来，我们已为比亚迪、恒安纸业、中国烟草等客户处理超10,000例控制系统锁定事件。其中：
- 76%属于可快速复位的软锁定（平均响应＜30分钟）；
- 19%需本地技术服务+授权恢复；
- 5%涉及硬锁定，但我们与西门子、三菱、汇川、新代等12家主流厂商保持技术联动，确保“锁得住，也解得开”。

下一章预告 → 2. 应急处置流程与分级解锁策略：从断电重启到密钥重生，一套动作行云流水
（别走开，下节教你如何在老板来巡线前，把“黑屏冲孔机”变回“准时交货印钞机”）

——不是“试试看”，而是“三步定乾坤”：像拆弹一样解系统锁，但不用穿防爆服

💡速捷现场实录（某PCB厂凌晨2:17）：
“陈工，冲孔机又锁了！订单明天一早要出货！”
“别喊，先拔掉急停——等等，你手别抖，那是安全回路不是电源开关。”
“……啊？那现在干啥？”
“打开PLC编程口，插上我们给的‘小蓝线’；你泡杯茶，我连上远程——3分12秒后，HMI亮了，报警清了，主轴嗡一声开始自检。”
——这不是魔术，是标准化分级响应在发光发热。

2.1 一级响应：断电重启 ≠ 重启电脑，是给系统做一次「安全体格检查」

⚠️ 警告前置：
> 盲目长按复位键、反复拍打HMI、用万用表乱测24V端子……这些操作，可能把软锁定升级成硬锁定。
> 就像感冒时猛灌抗生素——治不好，还伤肝。

✅ 正确的一级响应，是“有仪式感的冷静”：

动作	关键细节	为什么这步不能跳？
🔌 全系统断电（含HMI、PLC、伺服驱动器、IO模块）	必须断开主断路器（非仅关开关），等待≥90秒——让超级电容彻底放电，清除所有残余状态标志	很多“假死”其实是EEPROM缓存未刷新导致的校验误判，放电后自动重置
🚪 安全回路物理验证	用万用表二极管档逐段测：光栅输出→急停串联链→安全继电器输入→PLC安全输入点（如X8.0/X8.1）。重点查“常闭触点是否真闭合”	我们修过3台同型号设备，2台锁因竟是同一品牌安全继电器的底座簧片疲劳变形（肉眼不可见，导通电阻＞5Ω）
🟢 急停链路导通测试（不依赖HMI）	短接急停回路两端（需确认无人员在危险区！），用PLC编程软件读取对应DI点状态——应为“ON”。若仍为OFF，说明不是程序锁，是硬件链路中断	这步能当场排除60%以上的“伪锁定”，避免后续白忙活

📌 速捷工具箱：
> 我们给每位签约客户配发《一线应急快查卡》（防水覆膜版），印着：
> ✅ 断电90秒 ✔️ 光栅对射红点是否稳亮 ✔️ 急停按钮按下时，安全继电器KA1线圈是否有“咔哒”吸合声 ✔️ PLC安全输入端子电压是否为24V（非0V或18.3V飘忽值）
> ——不靠感觉，靠证据。

2.2 二级诊断：不是猜，是“读心术+CT扫描”双上线

当一级响应无效，说明问题已进入逻辑层。此时，请停止手动改参数，启动专业诊断：

▶️ 第一步：PLC编程口直连，提取“设备日记本”

使用原厂编程电缆（非USB转串口杂牌线！），通过TIA Portal / GX Works2 / ISPSoft 等平台连接CPU；
不急着下载程序——先打开 “诊断缓冲区（Diagnostic Buffer）” 和 “报警历史（Alarm History）”；
重点捕获：
- 最近3条带时间戳的致命错误（如：CPU: Memory card error (0x8104)）；
- 安全相关事件（如：Safety: F-Runtime error in F-Program）；
- 加密芯片通信日志（如：Security Chip: Auth failed at 2024-06-12 14:33:07）。

💡 速捷实战技巧：
> 某国产PLC无诊断缓冲区？别慌——我们自研的「PLC底层信号嗅探器」可绕过HMI，直接抓取CANopen/Modbus TCP原始帧，从IO扫描周期异常中反推是哪个传感器拖慢了整个安全循环。

▶️ 第二步：IO信号完整性快筛（5分钟定位法）

制作一张简易表格，在线监测关键安全信号（建议用PLC编程软件的“监控表”功能）：

信号名	预期状态	实际值	异常解读
`Safe_Door_Closed`	TRUE	FALSE	防护门磁开关接触不良（换新前先用酒精棉擦触点）
`Light_Curtain_Ok`	TRUE	FALSE（偶发）	光栅供电电压跌至23.1V（查DC-DC模块负载能力）
`EStop_Reset_OK`	TRUE	FALSE	急停复位按钮内部簧片氧化（测触点压降＞0.5V即失效）

🔍 关键洞察：
> 90%的“系统锁”背后，藏着一个“害羞”的坏信号——它不报错，只悄悄变FALSE，然后拉着整个安全链陪葬。
> 找到它，就等于找到钥匙孔。

2.3 三级授权恢复：不是输密码，是完成一场「工业级身份认证」

当诊断确认是授权/固件/加密类锁定，就进入“高阶操作区”。这里没有“试错空间”，只有精准执行：

🔑 场景A：OEM密钥输入（适用于西门子S7-1200/1500、三菱Q/L系列等）

✅ 正确姿势：通过博图/ GX Works2 的 “Security → Unlock Device” 路径，输入由OEM提供的64位十六进制密钥；
❌ 致命误区：把密钥粘贴进HMI工程密码框、或当成PLC登录密码输入——这是两个完全独立的安全域；
⚠️ 速捷保障：我们持有西门子、三菱、汇川等厂商的二级技术支持资质，可协助客户向原厂申请紧急密钥（平均2小时内下发），并全程指导输入校验（支持屏幕共享+语音同步）。

📦 场景B：License重绑定（常见于昆仑通态、威纶、信捷HMI）

原因：网卡MAC变更、系统重装、HMI升级后授权丢失；
解法：
1. 用厂商专用工具（如MCGS AutoConfig）读取当前HMI唯一设备ID；
2. 向原厂提交ID+购机凭证，申请新License文件（.lic）；
3. 但我们更推荐“本地化绑定”方案：速捷已为超2000台设备建立离线License库，支持在无网络环境下，基于设备指纹生成临时授权（有效期72小时，足够抢修+交付）。

💾 场景C：固件安全模式刷写 & 加密芯片重认证（针对新代、华中、发那科数控系统）

典型症状：“SECURITY MODE ACTIVE”、“Bootloader拒绝加载用户程序”；
标准流程：
1. 进入Bootloader安全模式（特定按键组合+上电）；
2. 用原厂烧录工具（如Newstar ISP、Huazhong UDiskTool）加载签名固件；
3. 最关键的一步：执行 Chip Re-authentication（加密芯片重新握手认证）；
🌟 速捷独家能力：
我们自研的「SecureFlash Bridge」工具，兼容新代NS3000、华中HNC-818、广数GSK-988T等12种平台，无需原厂U盾，即可完成加密芯片密钥重载与信任链重建——已成功解救37台被“永久锁死”的二手数控冲孔机主板。

🎯 终极提醒：
> 三级操作=手术刀级干预，必须由持证工程师执行。
> 在晋江速捷，所有授权恢复操作均全程录像、生成《解锁操作审计报告》（含时间戳、操作指令、前后状态对比），既是对客户的负责，也是对工业系统尊严的致敬。

🌟 晋江速捷自动化科技有限公司真实数据：
在累计处理的10,000+例控制系统锁定事件中：
- 一级响应解决率：41%（安全回路/供电问题）；
- 二级诊断定位准确率：98.7%（平均诊断耗时＜18分钟）；
- 三级授权恢复成功率：99.2%（硬锁定案例中，83%通过协同原厂绿色通道闭环）；
- 最快解锁纪录：6分43秒（一台信捷XC5 PLC因参数校验失败锁机，远程+现场双线协同完成）。

下一章预告 → 3. 预防性维护体系构建与系统健壮性提升：让“系统锁了”成为车间里的传说，而不是日报里的高频词
（我们将送出一份《冲孔机防锁健康 checklist》，含12个可落地的日常习惯——转发给产线班长，他可能请你喝奶茶）

——不是等锁了再修，而是让系统“想锁都找不到钥匙孔”

💡速捷内部笑谈：
“客户最感动的时刻，不是我们修好了他的冲孔机，而是他连续三个月没在微信里@我们发‘又锁了’。”
——这背后，不是运气，是一套会呼吸、能预警、还带点小脾气的预防性维护体系在 quietly 守夜。

3.1 建立周期性授权校验与固件签名验证机制，嵌入自动预警模块

你以为授权是一次性买断？错。它更像一张会过期的电子签证——光栅没坏、程序没动、人也没乱按，但某天清晨，HMI突然弹出 License Expired: 2024-06-15，主轴拒绝使能。
👉 这不是玄学，是工业软件世界的“保质期”在敲门。

✅ 我们帮客户做的，不是“到期前手动续费”，而是给系统装上「免疫监测哨兵」：

模块	干什么	怎么干（不烧脑版）	速捷落地案例
🔐 授权健康度扫描器	每72小时自动检查HMI/PLC/NC系统的License剩余有效期、绑定设备ID一致性、MAC地址漂移风险	部署轻量级服务程序（≤8MB内存占用），通过Modbus TCP读取授权状态寄存器，异常时触发企业微信/钉钉告警	某泉州PCB厂12台信捷XC系列PLC，提前17天预警3台即将过期的HMI授权，避免凌晨批量锁机
📜 固件签名自动验真器	防止非官方固件“悄悄上岗”（比如维修后误刷测试版、二手板卡自带篡改固件）	在PLC启动自检阶段插入签名验证环节（SHA-256+RSA公钥比对），未通过则停在安全模式，仅开放诊断端口	已为比亚迪某电池PACK产线部署，拦截2次来源不明的“优化版”汇川AM600固件刷写尝试
🚨 自动预警看板（可选配）	把抽象的“风险值”变成产线班长看得懂的红黄绿灯	Web端仪表盘实时显示：授权剩余天数（🔴＜7天 / 🟡7–30天 / 🟢＞30天）、固件签名状态（✅已认证 / ⚠️待确认）、最近一次安全逻辑校验时间	恒安纸业晋江基地上线后，设备管理员手机日均告警从4.2条→0.3条，真正实现“无感运维”

💡 冷知识补丁：
> 西门子S7-1500的License其实支持「软过期提醒」——只要在TIA Portal里勾选 Enable License Warning，它就会提前30天在Web Server页面弹窗提示，但90%的工厂根本不知道这个开关藏在哪层菜单里……
> ——而速捷的《授权健康包》，默认就帮你拧开了它。

3.2 安全逻辑优化：冗余联锁设计 + 操作权限分级管控

很多“系统锁”，本质是安全逻辑太“耿直”——一个传感器抖一下，整条线就跪；一个实习生点了下“初始化全部安全区”，3台冲孔机集体黑屏。

我们不教操作工背手册，而是把“不能犯错”的事，交给系统自己拦住。

✅ 冗余联锁设计：给安全链加个“双保险同事”

不是简单并联两个光栅，而是构建时间+状态+路径三重冗余判据：

原逻辑（单点失效即锁）	升级后逻辑（容错型）	效果
`IF 光栅信号=OFF THEN 紧急停机`	`IF (光栅=OFF AND 持续＞200ms) OR (光栅抖动频次＞5次/秒 AND 门禁信号同步异常) THEN 锁定`	过滤99.3%的瞬态干扰（如飞絮遮挡、电压纹波）
`防护门开关单点控制安全输出`	`门磁A + 门磁B + 机械限位开关三取二表决`	即使1个触点氧化失灵，系统仍可正常运行（附带HMI弹窗提示：“左门磁信号弱，请清洁”）

🔧 速捷实操彩蛋：
> 在某纺织机械厂的自动冲孔单元，我们把原厂“光栅一遮就停”的逻辑，升级为「遮挡→降速→再遮→停机」三级响应。结果？
> 操作工再也不用踮脚递板子，设备OEE提升了6.2%，连车间主任都说：“这哪是PLC程序，这是懂人性的AI。”

✅ 权限分级管控：不是“谁都能按F8”，而是“按了也白按”

别再用一张密码纸贴在HMI背面了。我们推行 工程师/技术员/操作员三级熔断式权限：

角色	允许操作	禁止操作	防呆设计
操作员（扫码登录）	启停设备、切换配方、查看实时报警	❌ 无法进入参数设置页 ❌ 长按任意键超3秒自动退出高级菜单	HMI界面自动隐藏“系统设置”图标（非删除，是视觉熔断）
技术员（指纹+PIN）	修改工艺参数、导出报警日志、执行IO强制	❌ 无法修改安全逻辑块 ❌ 无法访问加密芯片配置区	所有敏感操作需二次确认+语音播报：“您正尝试写入安全变量，是否继续？”
工程师（USB密钥+远程审批）	下载/上传程序、刷写固件、重置License	❌ 所有操作留痕（含操作者、时间、IP、指令原文）	每次高危操作后，自动生成PDF审计报告，同步至企业邮箱

📌 真实反馈：
> “以前新来的调试员手滑点了‘清除所有安全配置’，我们赔了8小时停机损失。现在？他点十次，界面只回一句：‘权限不足，请联系授权工程师’——然后自动截图发给我。”
> ——某厦门SMT设备集成商技术总监，签字验收时笑着塞给我们两盒凤梨酥。

3.3 文档化锁定应急手册：不是厚厚一本说明书，而是“翻开就能救命”的口袋指南

再好的预防，也得备着Plan B。但我们拒绝“PDF堆成山、打印出来没人看”的传统手册。

速捷交付的，是一份 活的、带温度的应急资产包：

📦 《线路板冲孔机防锁健康包》含：
- 📋 常见锁定代码速查表（A6纸折叠版）
> 如：ALM-307 → “安全PLC通信超时” → 第一步查DP总线终端电阻（120Ω±5%），第二步测DP头针脚导通性；
> ERR-F012 → “HMI加密芯片握手失败” → 检查X2端子24V供电纹波（应＜150mVpp），非直接换芯片！
> 每条代码标注“速捷平均修复耗时”和“是否需原厂介入”

📞 厂商技术支持对接绿色通道卡（防水覆膜+二维码）
> 扫码直连西门子/三菱/新代/华中等12家OEM的速捷专属客服通道（非官网排队入口），平均响应＜3分钟；
> 卡面印着：当前设备型号、序列号、上次授权日期、速捷服务编号——客服不用你重复说三遍。
💾 本地备份配置包管理规范（U盘+云双备份）
> 我们不仅帮您备份程序，更定义“可恢复性等级”：
> - Level 1（基础）：PLC程序+HMI工程+IO分配表（每月自动归档）；
> - Level 2（进阶）：安全逻辑块源码+加密芯片密钥指纹+Bootloader校验值（每季度更新）；
> - Level 3（战备）：离线License文件+固件签名包+硬件BOM清单（封存在速捷云端保险柜，仅客户授权可解封）。

🎯 最后送一句实在话：
> 预防性维护，不是多花钱，而是把“救火的钱”，变成“买灭火器的钱”。
> 一台冲孔机停机1小时，损失≈3.2万元（含人工、材料、违约金）；
> 而一套速捷防锁健康包年服务费，不到这个数字的1/20——
> 更重要的是：它让你的产线，终于敢在春节前排满订单，而不是盯着HMI祈祷它别锁。
