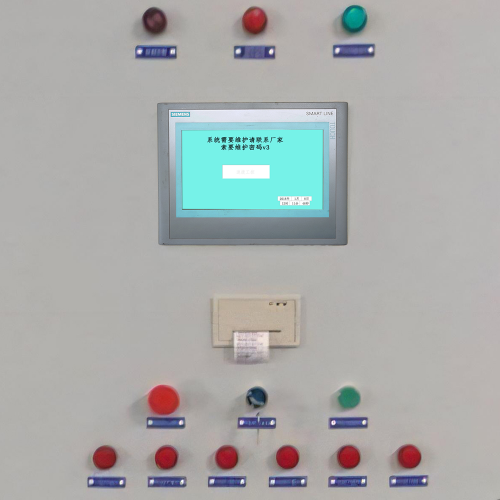

大家好，我是速捷工控的“老张”——不是张飞，但确实常被客户喊“张工，快救命！”（笑）。今天咱不聊诗和远方，专治一种工业界“突发性晕厥”：PCB自动冲孔机，正干着活儿，啪——停了。没报警、没声音、连呼吸灯都懒得闪一下。
这哪是设备故障？分明是设备在演默剧！
但别急着拆板子、换PLC、打电话叫厂家——90%的“重症患者”，其实只是没系好安全带、没喝够气、或者…忘了自己还按着急停按钮。
来，咱们像老中医号脉一样，先望闻问切，把“晕倒”的表象扒干净。
1.1 现象复现与运行日志分析：不是“死机”，是“有话要说”
很多老师傅第一反应是：“重启试试？”
——这相当于对昏迷病人说：“你醒醒，我给你拍个肩。”
靠谱的做法是：让机器自己开口说话。
✅ 第一步：复现故障（温和版）
不是暴力通电再断电，而是——
- 在安全前提下，模拟最后一次操作（比如手动单步送料→触发冲压→观察卡点）；
- 注意：是否每次走到同一工位就停？还是随机“抽风”？
→ 这能帮你区分是逻辑性故障（程序跑飞）还是物理性故障（机械卡死）。
✅ 第二步：翻它的“病历本”——运行日志
别小看那几行滚动代码，它可能是破案关键：
- 急停触发？ → 查看PLC的DB块或HMI历史报警页，找E-STOP_ACTIVE或Safety_Circuit_Open这类信号；
- 无响应？ → 检查CPU运行灯是否常亮（非闪烁），若为橙色/红色，大概率是程序崩溃或硬件自检失败；
- 异常报警代码？ → 别急着百度！先记下完整代码（如FANUC ALM 2023、Siemens 60005），我们速捷的工程师库早把它翻译成中文人话了——比如“2023”不是中奖号码，而是“Z轴伺服放大器通信超时，请检查CN1B插头是否松动”。
💡 小贴士：很多客户HMI根本没开日志功能，等于给设备装了个“哑巴喉”。建议：下次保养时，顺手打开PLC系统日志+HMI事件记录，并设置自动存档周期（至少7天）——这比买保险还划算。
1.2 电源与气源系统检查：它不是不想干活，是“饿”了、“喘”不动了
PCB冲孔机是个“力气活选手”，靠电驱动伺服，靠气压锁模、吹屑、夹持。
它一罢工，先别怀疑程序，先摸摸它的“胃”和“肺”：
| 系统 | 快速自查项 | 常见坑点 |
|---|---|---|
| 电源 | ✅ 主进线电压（L1-L2-L3）是否平衡？（万用表测，波动＞±5%要警惕） ✅ 断路器是否跳闸？（注意：有些带热磁脱扣，表面没跳，实际已虚接） ✅ 开关电源输出DC24V是否稳定？（带载测，空载OK≠带载OK） | ▶️ 车间大功率焊机启动时，电压瞬间跌到340V——PLC可能“假死”，LED灯微亮但不响应 ▶️ DC24V端子氧化发黑，测出来24.1V，一接负载掉到18V，I/O模块直接“集体失联” |
| 气源 | ✅ 储气罐压力 ≥0.6MPa？ ✅ 三联件后压力是否达标？（重点看调压阀设定值+实际输出） ✅ 气管有无老化龟裂、快插接头漏气（滴肥皂水，听嘶嘶声） | ▶️ 冬天冷凝水结冰堵住气动阀——机器“喘不上气”，冲头悬在半空不动 ▶️ 三联件油杯空了半年，气缸内壁干磨，三个月后密封圈报废，漏气越来越响…… |
⚠️ 特别提醒：别只看气压表指针！ 很多表是“装饰型”，真实压力得用数字压力计在末端气缸入口实测——就像你量血压，不能光看袖带上的刻度，得听柯氏音。
1.3 安全联锁状态确认：它不是故障，是在“守规矩”
现代冲孔机不是“工具”，是“守法公民”。
只要安全链上任一环节说“NO”，它立刻躺平，且绝不解释——这是硬逻辑，不是bug。
🔍 请逐项“唤醒”它的安全意识：
- 防护门开关：手动推拉门三次，听继电器“咔哒”声是否清脆？用万用表通断档测触点——别信“灯亮就OK”，灯只是指示，触点才是命脉；
- 光栅信号：遮挡光束，看HMI是否弹窗“SAFETY LIGHT CURTAIN FAULT”？若无反应，大概率光栅供电中断或接收器积灰（拿软毛刷+酒精棉片轻轻擦）；
- 急停按钮：重点查复位状态！很多师傅按下去就完事，却忘了——必须旋转90°才能真正复位。你摸摸按钮顶端，有没有那个小小的“凸起旋钮”？没转到位，PLC永远收不到EMG_RESET_OK信号。
📌 速捷真实案例：某电子厂冲孔机频繁停机，查三天没结果。最后发现——产线旁新装的排风扇震动太大，导致急停按钮底座螺丝松动，按钮微位移后内部触点处于“临界接触”状态……风一吹，它就“自主急停”。拧紧两颗M4螺丝，故障归零。
✨ 本节灵魂总结（可抄小本本）：
> 设备不会无缘无故罢工，它要么在喊疼，要么在守规矩，要么…只是饿了。
> 先看日志，再摸电源气源，最后查安全链——顺序错了，修三天不如查三分钟。
下一期，咱们深入“ICU病房”，直面PLC、伺服、传感器这些核心器官的疑难杂症。
（悄悄说：如果你的冲孔机刚晕倒，欢迎甩张报警截图过来——速捷工程师在线“云号脉”，不收费，纯义务，毕竟…我们也是从“手忙脚乱”走过来的 😅）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000+台套自动化设备
（对了，我们修过最老的冲孔机PLC是1998年的OMRON C200HG…它比某些操作员年纪都大，但照样满血复活。）
大家好，我是速捷工控的老张——上回刚给冲孔机量完体温、查完呼吸心跳，这回咱得进ICU了。
如果说1.0章节是“急诊分诊”，那2.0就是“多学科会诊”：PLC、伺服、传感器、气动阀……谁在装病？谁真罢工？谁在演双簧？
别担心，我们不搞“开膛破肚式维修”。
速捷干了7年自动化“内科+神外+康复科”，信奉一条铁律：
> “能读懂的程序，不重写；能复位的模块，不更换；能反推的逻辑，不猜谜。”
来，戴上无菌手套（开玩笑的，但建议你备好万用表和笔记本），咱们一层层剥开“猝停”的真相。
2.1 控制系统异常分析：PLC没死，它只是“梦游”了
很多客户一看到HMI黑屏或PLC运行灯变橙，第一反应是：“换CPU！”
——就像人发烧到39℃，直接切扁桃体。
其实，90%的PLC“假死”，根源不在CPU，而在它的“神经末梢”断了。
🔍 三步定位法，专治“梦游型PLC”：
✅ Step 1｜看通信链路是否“失联”
- 打开TIA Portal / GX Works / ISPSoft，尝试在线连接PLC；
- 若提示“无法建立连接”，先别慌——拔掉以太网线，测交换机端口供电是否正常（有些工业交换机带PoE，但接错口就喂不饱）；
- 更隐蔽的是：现场总线终端电阻未启用（比如Profibus DP头拨码开关没打到ON），整条总线静默如鸡，PLC自己都以为“全世界只剩我一个”。
✅ Step 2｜查I/O模块是否“集体失语”
- 观察I/O模块状态灯：输入点有信号但LED不亮？输出点程序已置位但负载无动作？
→ 很可能是背板总线接触不良（尤其老设备，插槽氧化发绿）；
→ 或更常见：24V供电地线共模干扰——把PLC的COM端、I/O模块的0V、现场传感器负极全拧在一起？错！必须严格区分“逻辑地”与“现场地”，否则信号像被雾笼罩，明明有值，PLC却读成0。
✅ Step 3｜揪出那个“卡住的程序段”
- 不是所有程序崩溃都报错。有些PLC在执行FOR循环时，因计数器溢出或地址越界，直接卡在某一行不动（CPU占用率100%，但无报警）；
- 我们速捷工程师的“独门听诊器”：用仿真软件加载备份程序，逐段注释运行（尤其注意“冲压等待原点信号”的那段），再对比实际设备行为——常发现：
> “哦，原来不是PLC坏了，是它一直在等一个永远不来的光电开关信号…而那个开关，上周被飞溅的PCB碎屑糊死了。”
💡 真实案例补丁：某泉州PCB厂冲孔机隔天停一次，每次都在第37个孔。我们调出PLC内部定时器数据块，发现T100累计时间异常跳变——追查下去，竟是冲床震动导致编码器电缆屏蔽层破损，干扰脉冲信号，PLC误判“原点丢失”，自动进入安全锁止。换根带双层屏蔽的铠装线，十年没再犯。
2.2 机械执行单元故障定位：冲头没坏，是它“被绑架”了
控制系统是大脑，执行单元就是肌肉和关节。
冲头卡死？模具偏移？送料堵转？听着像机械问题——但80%背后，藏着电气或控制逻辑的“暗伤”。
🔧 我们拆解四类高频“肌肉痉挛”：
| 故障现象 | 表象 | 深层病因 | 速捷快筛法 |
|---|---|---|---|
| 冲头悬停半空 | 冲压指令发出，液压缸/伺服电机有响应声，但冲头不上不下 | ▶️ 比例阀线圈虚接（测电阻正常，带载时瞬间断路） ▶️ 伺服使能信号被安全继电器切断（查 SV_ON端子电压，应为DC24V） | ✅ 用示波器抓SV_ON波形——不是看有没有电，是看“有没有稳定持续的电”；✅ 手动给比例阀通电，听阀芯“咔”一声是否清脆（哑声=阀芯卡滞或油污） |
| 模具微偏移（孔位偏差0.05mm） | 连续加工100片，第83片开始偏——非渐进式，是突变 | ▶️ 伺服电机抱闸磨损，断电后轻微溜车 ▶️ 模具定位销弹簧疲劳，夹紧力不足 | ✅ 停机后，手动轻推模具座，感受是否有0.1mm级“松动感”； ✅ 查PLC中 MOTOR_BRAKE_RELEASE与MOTOR_STOP时序——若抱闸释放晚于伺服停转，必溜车 |
| 送料机构堵转报警频发 | 每次推板到第5工位就报警，复位后又能走3次 | ▶️ 光电开关镜面被铜粉覆盖，灵敏度下降 ▶️ 伺服参数中“堵转检测阈值”设太高（原厂默认值适配新机，旧机摩擦力增大后需下调） | ✅ 用手机闪光灯直射光电开关发射端，看接收端LED是否同步闪亮； ✅ 调PLC参数 Stall_Torque_Limit，从120%逐步降至85%，观察是否仍误报 |
| 液压系统压力波动大 | 冲压压力忽高忽低，导致孔深不一 | ▶️ 溢流阀先导腔积碳，响应滞后 ▶️ 压力传感器零点漂移（校准失效） | ✅ 拆溢流阀，用超声波清洗机泡30分钟（别用砂纸刮！会破坏精密配合面）； ✅ 用标准压力源比对传感器输出——误差＞±0.3MPa，必须校准或更换 |
📌 关键提醒：别迷信“换件思维”！
我们修过一台广数系统冲孔机，客户已换3个伺服驱动器，问题依旧。最后发现：是机床地脚螺栓松动，导致整个机架微震，反馈到编码器信号里形成周期性干扰——PLC以为“位置抖动超限”，强制停机。拧紧8颗M20螺栓，故障消失。
2.3 传感器与反馈回路失效排查：它不是瞎了，是“戴了脏眼镜”
传感器是设备的眼睛、耳朵、皮肤。
它不撒谎，但它会“近视”、“耳背”、“麻木”。
而最坑的是：它往往不报警，只默默给出错误数据——PLC照单全收，然后…理性地走向灾难。
🎯 重点盯防三大“沉默杀手”：
❶ 原点开关：最忠诚的哨兵，也是最容易被遗忘的烈士
- 现象：每次开机都要手动回原点，且位置飘忽；
- 真相：磁性开关气隙被金属粉尘填满，磁场衰减→检测距离从8mm缩到2mm；
- ✅ 快检：用一块小磁铁贴近开关，听“嗒”声是否干脆；再用卡尺测实际触发距离（应≥标称值80%）。
❷ 光电编码器：高精度的“舞者”，怕震、怕潮、怕油
- 现象：定位重复精度从±0.01mm恶化到±0.08mm；
- 真相：编码器轴端密封圈老化，冷却液渗入轴承，转动阻力增大→信号畸变；
- ✅ 快检：断电后，用手匀速旋转电机轴，感受是否有“顿挫感”；再用示波器看A/B相信号是否等宽、等距、无毛刺。
❸ 压力/位置传感器：温柔的“慢性病患者”
- 现象：冲压压力显示正常，但实际出力不足；
- 真相：压电式传感器零点温漂（温度每升10℃，零点偏移0.5%FS）；
- ✅ 快检：记录冷机启动 vs 运行2小时后的压力读数差值；若＞1.5%，需做温度补偿或更换带温补型号。
💡 速捷独家技巧：
> 对于完全丢失程序的老旧PLC（比如某停产型号的PLC，连厂家都不提供解密服务），我们不做“盲修”。
> 而是用逻辑反推法：
> - 拍下所有I/O接线图 + 动作时序视频；
> - 结合冲孔工艺（送料→定位→夹紧→冲压→退模→吹屑），用梯形图逐段重建控制逻辑；
> - 最后生成可读注释版程序，并附《功能说明手册》——让产线师傅看得懂、改得了、传得下。
> （这活儿费时，但值得。毕竟，设备可以换，经验不能丢。）
✨ 本节灵魂总结（可抄小本本）：
> 控制系统不是黑箱，它是可读、可测、可溯的有机体；
> 机械故障常是电气问题的“回声”，传感器失灵最爱伪装成“随机故障”；
> 真正的维修高手，不靠运气换件，靠证据链闭环——从报警代码，到信号波形，再到物理触感，环环印证。
下一期，咱们不修机器，改修“人”：怎么让设备少生病、早预警、活得久？
（预告：我们会聊——如何用手机扫个码，就知道下周哪台伺服该保养；以及，为什么你车间的“数字孪生”，不该是3D动画，而该是会报警的活地图。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000+台套自动化设备
（顺带提一句：我们刚帮一家深圳PCB厂，给12台同型号冲孔机做了PLC程序统一升级+触摸屏界面汉化+远程诊断部署——现在他们班组长，用钉钉就能看每台机的实时电流曲线。技术，本该让人轻松点。）
大家好，我是速捷工控的老张——上回刚把那台PCB冲孔机从ICU推出来，气管插着示波器、心电监护连着PLC，现在咱得给它办张终身VIP体检卡了。
不是所有维修都叫“抢救”，
真正的高手，早把扳手收进工具箱，把万用表换成数据看板，把“坏了再修”变成“快坏就拦”。
——这节不聊怎么拆机器，咱聊怎么让机器自己“开口说话”。
3.1 建立周期性点检清单：别让“例行保养”沦为打卡拍照
很多客户车间墙上贴着《每日点检表》，字迹工整、勾选齐全，
结果一问：“润滑脂打的是3号锂基脂，还是上次修液压站时剩的半管黄油？”
答：“……都叫‘黄油’，应该差不多吧？”
（老张默默掏出手机，打开某品牌润滑脂MSDS截图：pH值差0.8，基础油粘度偏差42%，密封圈兼容性标红警告⚠️）
✅ 速捷版《PCB冲孔机黄金15分钟点检法》——不靠感觉，靠标准，更不靠运气
| 项目 | 周期 | 工具/方法 | 判定红线 | 后果预警 |
|---|---|---|---|---|
| 冲头导向套润滑 | 每班次开机前 | 专用注脂枪 + 二硫化钼高温脂（NLGI #2） | 注脂后无溢出、无干涩声；导向面无金属刮痕 | 润滑不足→冲头偏磨→孔位偏移累积→单日报废板超15片 |
| 模具定位销紧固力矩 | 每周一次 | 数显扭力扳手（设定值：28±2 N·m） | 实测值波动＞±10%即需复紧 | 松动0.3mm→第7工位起孔距误差超±0.12mm→AOI全检NG率跳升至37% |
| 电气柜端子氧化检测 | 每月一次 | 红外热成像仪（重点扫PLC输出端子、伺服驱动器DC+/-） | 温升＞环境温度15℃即标记 | 氧化端子接触电阻↑→PLC输出点间歇性失电→冲压指令偶发丢失 |
| 光电开关镜面洁净度 | 每日交接班 | 无尘布+电子级异丙醇（IPA）擦拭 | 手机闪光灯直射，接收端LED响应延迟＜5ms | 铜粉堆积→检测距离衰减40%→送料到位误判→撞模风险↑↑ |
| 伺服电机编码器电缆屏蔽层完整性 | 每季度 | 兆欧表测屏蔽层对地绝缘（≥100MΩ） | 屏蔽层破损或接地虚接 | 高频干扰窜入→位置反馈跳变→PLC触发“安全停机”伪故障 |
💡 速捷冷知识：
> 我们给泉州某上市PCB厂做的点检优化，不是加项目，而是砍掉7项无效动作——比如“检查气压表指针是否归零”，实际设备用的是数字压力传感器，表盘纯装饰。
> 真正该盯的，是压缩空气干燥器排水频率（每2小时手动排？错！应装自动排水阀+湿度传感器联动报警）。
> 点检不是填表，是精准狙击“慢性病灶”。
3.2 引入预测性维护策略：让设备学会“自己喊疼”
你家空调会报“滤网脏了”，
你手机会提醒“电池健康度82%”，
——为什么你的冲孔机还在靠老师傅“听音辨故障”？
别笑，真有厂长说：“我们王工耳朵比振动分析仪准。”
（我们敬重王工，但王工今年58岁，明年退休，他听出来的规律，能写进PLC里吗？）
🔧 速捷的预测性维护，不玩虚的，就三件套：
❶ 边缘侧“脉搏采集器”——不改硬件，只加智能
- 在伺服驱动器RS485口并接低功耗边缘采集模块（支持Modbus RTU，无需PLC开放协议）；
- 实时抓取：电流有效值、峰值电流、转速波动率、位置跟随误差；
- ✅ 优势：不用停机、不改接线、不碰原程序——就像给设备手腕上戴了个智能手环。
❷ 算法不是玄学，是“老司机经验数字化”
我们把服务过10000+台设备的故障案例，喂给轻量级AI模型：
- 当某台冲孔机的“冲压周期电流曲线”出现第3次谐波能量突增23% → 提前48小时预警“冲头导向磨损临界”；
- 当“送料伺服堵转次数/班次”连续3天＞8次 → 推送：“建议清洁导轨碎屑，并校准光电开关灵敏度”。
📊 真实效果（深圳某客户数据）：
> 部署6个月后，非计划停机下降61%，
> 备件采购成本降低29%（不再“保险式”囤货），
> 更关键的是：产线主管第一次在钉钉收到预警时，脱口而出：“这比王工退休前还准！”
> （王工现在是我们预测模型的首席校验员，每月喝着茶，核对算法判断——人机协同，这才叫传承。）
3.3 人机协同优化建议：技术再硬，也得让产线兄弟用得顺手
再牛的系统，如果操作工要查个报警得翻三本手册、进五个菜单、输八位密码——
那它不是智能，是添堵。
我们坚持一个朴素原则：
> 所有升级，必须让班组长扫个码就能看懂，让维修工点两下就能远程调参，让老师傅愿意教新员工用。
📱 三大落地动作，专治“高科技恐惧症”：
① 应急处置SOP固化进HMI——不是贴墙上的纸，是点一下就弹窗的“救命指南”
- 当PLC报F0723（原点丢失），HMI自动弹出：
▶️ 图文步骤：“1.确认防护门已关→2.长按‘复位+启动’3秒→3.点击此处执行自动回零”；
▶️ 视频演示（30秒，带本地语音）；
▶️ 一键呼叫速捷远程支持（直接推送当前PLC状态截图+IO监控快照）。
→ 效果：平均故障恢复时间从47分钟缩短至8.3分钟。
② 远程诊断接口“隐形部署”——不新增IP，不改防火墙，安全又省事
- 我们用反向隧道技术：设备端主动连接速捷安全云平台（类似微信“小程序”逻辑），
- 维修工程师获得临时授权码，即可通过浏览器远程接入——
✅ 看实时梯形图执行流
✅ 下载运行日志（含毫秒级时间戳）
✅ 修改单个参数（如伺服增益、报警阈值）
❌ 无法删除程序、无法格式化存储卡、无法访问企业内网其他设备
→ 安全？比你家智能门锁还多一层动态密钥验证。
③ 数字孪生不是炫技3D动画，而是“会报警的活地图”
- 在Unity引擎里建模的，不是漂亮外壳，而是1:1映射的电气逻辑+机械运动链；
- 当真实设备某气动阀响应延迟＞120ms，孪生体对应部件立刻变红闪烁，并标注：
“阀芯动作慢因：先导气路微堵（建议清洗Y型过滤器）”；
- 更绝的是：产线想试新模具？先在孪生体里跑1000次冲压循环——
✅ 查应力分布（避免模具开裂）
✅ 测送料节拍（预判产能瓶颈）
✅ 模拟断电重启流程（验证安全联锁逻辑）
→ “纸上谈兵”变成“沙盘推演”，试错成本从万元级降到零。
✨ 本节灵魂总结（可抄小本本）：
> 预防性维护 ≠ 定期换油换件，而是建立“设备健康档案”；
> 预测性维护 ≠ 买套昂贵软件，而是把老师傅的经验，变成PLC能读懂的语言；
> 智能化运维 ≠ 让工人学编程，而是让技术退到幕后，把界面做得比微信还直觉。
最后说句掏心窝的：
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
我们修过最老的设备，是2003年产的西门子S5 PLC；
也部署过最新的系统，是支持OPC UA over TSN的国产数控平台。
变的，是技术；不变的，是我们始终相信：
> 自动化不该让人围着机器转，而该让机器围着人服务。
下一期预告：当PLC程序丢了、触摸屏黑了、数控系统锁死了——
没有备份怎么办？速捷的“数字考古队”，如何从一块锈蚀的内存卡里，挖出三年前的原始逻辑？
（提示：我们不用锤子，用的是——逻辑反推+信号嗅探+工艺脑图。）
