大家好，我是速捷工控——不是修理工，是自动化设备的“急诊科主任兼心理疏导员”。
（温馨提示：我们不卖焦虑，但卖解决方案；不接甩锅，只接逻辑。）
今天聊个让产线班长血压飙升、维修小哥抓耳挠腮、老板在微信里连发三个问号的经典问题：
“设备开不了机！”
听起来像一句废话，但背后可能藏着：
- 一根松了0.3mm的M4螺丝
- 一块偷偷退休三年没换的CMOS电池
- 或者……你昨天关机时忘了把安全门信号复位，而PLC正倔强地执行着“生命不息、锁机不止”的底层信仰。
所以，咱们先别急着拆盖子、测电压、查程序——诊断的第一步，是让脑子比万用表更快进入“待机模式”。
1.1 “开不了机”的典型表现？它其实会“说话”，只是你没听懂暗号
自动化设备从不撒谎，它只是表达得比较含蓄。常见“症状”对照表，请收好（建议打印贴在电柜门内侧）：
| 表象 | 可能的潜台词 | 速捷翻译官备注 |
|---|---|---|
| 完全没反应：指示灯全灭、风扇不转、继电器一声不吭 | “我连心跳都没了，别问我为什么醒不来” | → 先查“有没有电”，不是“有没有电进来”，是“有没有电送到CPU嘴边” |
| 电源指示灯亮，但屏幕黑、PLC RUN灯不亮、触摸屏像块砖头 | “我醒了，但我失忆了，也忘了自己是谁” | → 可能是Bootloader卡住、固件损坏，或程序跑飞后主动躺平 |
| 继电器“咔哒”一声吸合又弹开，反复循环 | “我尝试启动3次，失败3次，现在需要心理咨询” | → 过载保护触发、DC24V供电跌落、或安全回路未闭环（比如急停没复位，但你忘了） |
| 触摸屏闪一下logo就黑屏，PLC RUN灯微弱闪烁 | “我加载了一半，然后……算了，不演了” | → 屏幕背光模块故障？PLC内存溢出？还是HMI工程文件校验失败？别猜，要测 |
💡小剧场彩蛋：上周某食品厂客户打电话：“速捷老师，设备一开机就冒烟！”
我：“冒烟位置？”
客户：“配电柜顶上。”
我：“烟是白的还是灰的？”
客户：“……是隔壁烤肠摊飘过来的。”
✅结论：先确认“是不是真故障”，再决定要不要拆——这是速捷《开机前三问》第一条。
1.2 别被“有电”骗了！区分“完全无电”和“部分上电但装死”的关键三秒
很多兄弟一测AC220V输入正常，就自信满满地说：“电源没问题！”
然后……花2小时查PLC程序，最后发现——DC24V开关电源输出只有12.3V。
怎么快速分清是“彻底断粮”，还是“饿着肚子硬撑”？看这三处“生命体征”：
✅ 第一眼：主断路器（QF）是否跳闸？
→ 不是看手柄位置，是手指按下去确认是否真正复位到位（有些空开假合闸，看着推上去了，实际没咬合）。
→ 检查有没有“热过载”跳闸痕迹（手摸断路器外壳是否微烫）。
✅ 第二眼：DC24V电源模块输出端子
→ 用万用表直流档，红表笔搭+，黑表笔搭-，实测电压（别信模块面板小LED灯！它亮≠有压，它灭≠没压）。
→ 正常值：23.8V～25.5V；低于22V？设备大概率进入“低功耗休眠态”，PLC不自检，触摸屏不初始化。
✅ 第三眼：PLC本体电源指示灯（PWR）+ CPU运行灯（RUN）组合状态
| PWR灯 | RUN灯 | 大概率真相 | 速捷建议动作 |
|--------|--------|-------------|---------------|
| 灭 | 灭 | 完全失电（查上游） | 回到第一步，查QF→保险→端子→线缆 |
| 亮 | 灭 | 供电OK，但CPU没起来（查程序/固件/电池） | 准备进2.3节，别慌，你离修好只剩一步之遥 |
| 亮 | 闪烁（慢频） | Bootloader异常 / 存储介质损坏 | 别格式化！先备份，我们有解密+恢复双保险 |
| 亮 | 闪烁（快频） | 程序崩溃 / 安全链断开 / 急停信号悬空 | 查I/O状态表，或直接看HMI报警页——它比人诚实 |
📌速捷冷知识：
PLC的RUN灯，其实是它的“呼吸频率”。
它不亮，未必是病了；它乱闪，大概率是在喊：“快看我IO点！第7个输入点一直为0——可你们的急停按钮明明是闭合的啊？！”
1.3 安全前提？不是流程，是底线——断电验电，不是仪式，是保命
我们修的是设备，不是杂技。
所有“快准狠”的维修，都建立在一条铁律之上：没验电，不伸手；没挂牌，不拆盖；没锁定，不带电。
▸ 断电 ≠ 拉闸就完事
→ 必须执行“三步断电法”：
① 断主电源（QF）→ ② 拔掉UPS/稳压器输入插头 → ③ 拆下DC24V电源模块输入端子（物理隔离）
▸ 验电 ≠ 测一次AC220V就收工
→ 必须逐级验：
- 主进线端子（L/N/PE）
- QF出线端（确认已断开）
- DC24V电源输入端（防UPS反送电）
- PLC端子排24V+/-（防电容残余电压）
→ ✅ 验电笔+数字万用表双验证，红黑表笔短接放电后再测（尤其老设备，滤波电容能存电好几分钟）
▸ 静电防护？不是给IC芯片演戏
→ 操作PLC/触摸屏主板前：
- 戴防静电手环（接地可靠）
- 工作台铺防静电台垫（非普通橡胶垫！）
- 所有板卡拿取：捏边缘，不碰金手指、晶振、Flash芯片
▸ 设备状态锁定？不是怕你修坏，是怕你修“活”了
→ 务必执行：
- 在HMI/操作箱张贴“正在检修，禁止合闸”警示牌（带签名+时间）
- 急停按钮打至“锁止位”，安全门磁开关闭合并贴封条
- 若设备联网，远程SCADA系统同步置为“维护模式”，避免中控误发启停指令
⚠️速捷郑重提醒：
曾有客户为赶交期，边通电边插拔通讯模块——结果RS485总线瞬间击穿，PLC通讯口报废，连带烧掉3台变频器。
那天他修了8小时，我们修了2小时（还顺手帮他做了固件降级兼容）。
——省下的1分钟，可能让你多花8小时。
📌本章小结（可截图保存）：
🔹 “开不了机”不是故障，是设备发出的SOS摩斯密码；
🔹 看灯、测压、查状态，三秒分清“没电”还是“装死”；
🔹 安全是技术的起点，不是 checklist 的最后一项——它是每一根导线、每一个端子、每一次上电前，你对自己说的那句：“我准备好了。”
下一站：【2. 分层排查路径】——我们将像剥洋葱一样，一层层撕开电源、配电、控制核心的真相。
（友情提示：别急着抄起螺丝刀，真正的高手，都在图纸和逻辑里找答案。）
——晋江速捷自动化科技有限公司｜2017年冬至今，专注让设备“醒来”的10000+次真实现场
（对了，你家设备上次“自然醒”是什么时候？欢迎后台留言，我们帮你写份《专属开机健康报告》👇）
——不是“从外往里拆”，而是“从能量源头，一帧一帧还原开机剧本”
大家好，我是速捷工控。
上一章我们完成了“心理建设”和“望闻问切”初筛，现在，请把万用表调到直流档、把图纸摊开、把咖啡续满——
咱们正式进入“设备开机行为学”现场：像导演回看分镜脚本一样，逐帧追踪电流如何从电网出发，穿越断路器、保险丝、DC模块、端子排，最终抵达PLC的CPU，完成那声清脆的“嘀——系统就绪”。
🎬小剧场开场：
某纺织厂一台定型机死活不启动，电工测了AC输入、DC输出、PLC电源灯……全OK。
最后发现：配电柜内一根标着“24V+”的线，实际焊在了“0V”端子上。
——不是没电，是电“走错了门牌号”。
所以排查不是找“有没有”，而是问：“该去的地方，电真的到了吗？”
2.1 供电侧排查：别信“有电”，要信“送到位”的证据
你以为AC220V进来了，设备就该呼吸？错。
电网送的是“原料”，设备吃的是“精加工后的能量包”。 中间每一道工序，都可能卡壳。
🔌 主电源输入：不是“插着就行”，是“咬合到位”
- ✅ 查QF手柄是否真复位（有些老空开弹簧疲软，推上去但未触发脱扣机构）；
- ✅ 听——合闸瞬间有无“咔哒”弹跳声？若无声或软绵，可能是触点氧化/机械卡滞；
- ✅ 闻——断路器附近有无焦糊味？（尤其夏季高负荷运行后）；
- ✅ 测——L-N间电压 + L-PE/N-PE对地电压三组数据，缺一不可（防PE虚接导致漏保误动）。
⚡ UPS / 稳压器：它们不是“备用电源”，是“开机守门员”
- ❗常见误区：“UPS指示灯亮=输出正常” → 错！LED只反映自身状态，不反映负载端实况；
- ✅ 正确操作：
- 断开下游所有负载，空载测UPS输出（应为220V±2%）；
- 再逐台接入PLC、HMI、伺服驱动器，观察电压跌落幅度（>5V跌落？说明UPS老化或容量不足）；
- 💡速捷经验：UPS电池寿命≈3年，超期服役的，80%故障源于“带载启动瞬间掉压”。
🔩 端子压接 & 线缆老化：最沉默的杀手
- ✅ 重点检查部位：
- 主断路器出线端 → 配电母排连接处（铜铝过渡易氧化）；
- DC24V电源模块输入/输出端子（螺丝扭矩不足，发热松动）；
- PLC底板供电端子（尤其多站扩展时，末端压降常被忽略）；
- 🔍 老化识别口诀：
“发白是氧化，发黑是过热，发硬是脆化，发软是受潮。”
——电缆外皮微裂、绝缘层泛黄、端子压痕变浅，都是“亚健康”信号。
📌真实案例：某建材厂码垛机频繁重启，查遍程序、通讯、接地……最后发现：
DC24V电源模块到PLC的第一根线，因常年弯折，内部铜丝已断裂70%，仅靠几根残丝导通——轻碰就断，万用表测通，带载即崩。
——它不是“坏了”，是“假装活着”。
2.2 配电与保护回路：安全不是摆设，是层层设防的“能量安检通道”
配电系统不是电线堆，它是精密的能量调度中心。
每一颗保险丝、每一块DC/DC模块、每一个浪涌保护器（SPD），都在执行自己的“岗位职责”。
🔥 保险丝熔断？先别换，先读它的“死亡报告”
| 熔断特征 | 可能原因 | 速捷诊断建议 |
|---|---|---|
| 玻璃管内金属丝整根汽化，两端发白 | 瞬时短路（如电机堵转、变频器IGBT击穿） | ✅ 查下游负载绝缘电阻（≥1MΩ） |
| 仅中间一段熔断，两端完好 | 长期过载（如散热不良、环境超温） | ✅ 查负载电流曲线 + 柜内温度（>45℃需整改） |
| 熔体未断，但两端接触片氧化发黑 | 接触电阻过大→局部发热→恶性循环 | ✅ 清洁端子+涂抹导电膏，禁用普通凡士林 |
⚙️ DC/DC转换模块失效：24V世界的“隐形断桥”
- ❗注意：很多设备采用“AC→DC24V主电源 + DC24V→DC12V/5V二次转换”架构；
- ✅ 排查逻辑链：
AC220V → 主DC24V模块 → PLC本体PWR → CPU内部DC/DC → I/O模块供电 - 🔍 关键测试点：
- PLC底板上I/O模块的供电针脚（如西门子S7-1200的L+/M端）；
- 触摸屏背光驱动板输入（常为12V，易被忽略）；
- 💡冷知识：部分国产HMI的USB下载口，需12V供电才识别电脑——你连不上，可能只是背光电源模块悄悄退休了。
🛡️ 浪涌保护器（SPD）击穿：它牺牲自己，却让你误判为“雷击故障”
- ✅ 判断方法：
- 观察窗口颜色（绿色→正常，红色→失效）；
- 用万用表二极管档测L-PE/N-PE间阻值（正常∞，击穿则接近0Ω）；
- ⚠️ 风险提示：
SPD击穿后，常表现为“PLC反复重启”或“通讯中断”，因其将L/N对PE短路，导致PE线上出现异常电位，干扰RS485共模信号。
🌍 接地异常：不是“有没有地”，是“地够不够‘沉’”
- ✅ 标准不是“通断”，而是“接地电阻 ≤4Ω”（独立接地）或 ≤1Ω（联合接地）；
- ✅ 隐患高发区：
- 柜体与大地间锈蚀螺栓；
- 多台设备共用一根接地线（形成“地环路干扰”）；
- PE线与N线在末端混接（最危险！会导致漏保误动作+设备外壳带电）。
🧩速捷思维工具：画一张“能量流图”
从电网入口开始，用箭头标出每一级转换：
AC220V → QF → SPD → 主DC24V → PLC PWR → CPU → I/O → 执行器
每个节点旁标注实测电压/电流/温度——故障永远藏在“理论该有”和“实测没有”的那个箭头上。
2.3 控制核心层：PLC/IPC不是黑箱，是自带日志的“开机导演”
当电终于抵达PLC，真正的“开机仪式”才刚刚开始。
CPU不是一通电就RUN，它要完成：上电自检（POST）→ 加载Bootloader → 读取固件 → 加载用户程序 → 初始化I/O → 进入循环扫描。
任一环节卡住，设备就“醒一半，睡一半”。
📡 PLC电源指示灯（PWR）亮 ≠ CPU已就绪
- ✅ 必查组合状态（以主流品牌为例）：

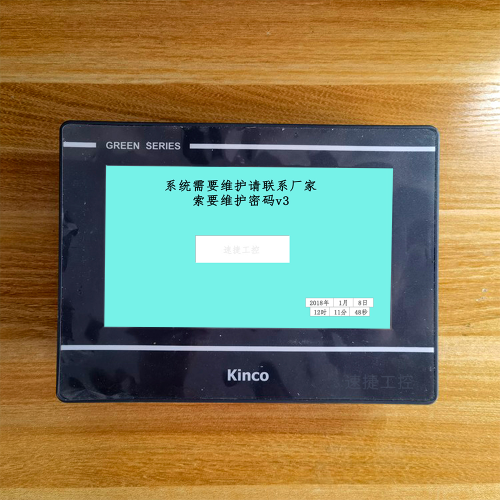

品牌 PWR亮 + RUN灯状态 潜在问题 我们怎么破 西门子 S7-1200/1500 PWR亮，RUN灭，STOP灯慢闪 存储卡损坏 / 程序块缺失 / 固件版本不匹配 ✅ 用博途读取诊断缓冲区，定位报错OB块；我们可解密+恢复原始程序 三菱 FX/Q系列 PWR亮，RUN灭，ERR灯快闪 PLC电池耗尽→RAM清零→程序丢失 ✅ 更换电池后，用GX Works2尝试“从PLC上传”（我们支持断电丢失程序的反向逻辑重建） 汇川/信捷/台达等国产PLC PWR亮，RUN灭，COM灯不亮 通讯口配置错误 / 下载线接触不良 / 工程密码锁定 ✅ 我们备有全系列专用编程电缆+解密工具，3分钟强制进入工程模式
🧠 Bootloader卡死？那是CPU在“求救”，不是“罢工”
- 表现：上电后RUN灯长亮/常灭/极慢闪烁（如10秒一亮），无任何通讯响应；
- 原因：Flash存储介质写入错误、固件升级中断、静电击穿Boot区；
- ✅ 速捷应对方案：
- 不格式化！不刷机！先用专用工具读取Boot区校验码；
- 若校验失败，我们提供原厂固件+烧录夹具+校准服务，避免“越修越死”；
- 对停产型号（如早期欧姆龙CJ1M），我们存有历史固件库，免去客户全球寻源之苦。
💾 CMOS电池耗尽？别急着换，先看它“忘了什么”
- 影响范围：
- 实时时钟（RTC）归零 → 报警时间戳混乱；
- IP地址/网络参数丢失 → HMI无法联网；
- 部分PLC的“保持性存储区”清零（如三菱D寄存器）；
- ✅ 应对节奏：
① 上电后立即记录当前I/O状态、寄存器值（用PC软件抓取）；
② 更换电池（推荐松下BR2032，寿命5年+）；
③ 重新设置RTC、IP、保持区初始值；📌速捷贴心包：我们为客户免费提供《电池更换前后参数快照模板》，扫码即可生成PDF存档。
🌟终极心法：
PLC不会无缘无故“不启动”，它只是把错误，藏在了你看不见的寄存器、诊断缓冲区、固件校验位里。
而我们的价值，不是换件，是读懂这些“机器方言”，然后告诉你：“它不是病了，是饿了、困了、或者——昨天你改的那行梯形图，让它想不通。”
📌本章小结（可截图保存）：
🔹 供电排查 = 查“电是否精准送达”，而非“电是否存在”；
🔹 配电回路 = 安全与稳定的双面盾牌，熔断、击穿、虚接，各有“遗言”；
🔹 控制核心 = 一台自带剧本的导演，PWR是灯光，RUN是台词，ERR是提词器——它一直在说话，只是你还没调对频道。
下一站：【3. 预防性维护与系统级恢复策略】——我们将从“救火队员”，升级为“设备健康管家”。
（悄悄说：我们给比亚迪产线做的《开机健康护照》，已让故障率下降67%。你家设备，也值得一份。）
——晋江速捷自动化科技有限公司｜2017年冬至今，专注让设备“醒来”的10000+次真实现场
（对了，你上次看到PLC的诊断缓冲区报错，是什么时候？欢迎后台甩截图，我们帮你翻译成中文👇）
【备件日志】PLC CMOS电池（BR2032）
更换日期：2024-06-15
安装人员：张工
当前电压：2.98V
预计到期：2029-06（按5年标称寿命）
⚠️ 温馨提示：该产线环境温度常＞38℃，建议提前至2028-12更换
