各位产线老司机、设备管家、深夜抢修侠——欢迎来到《套孔机故障人类观察实录》第一集。
不是维修手册，不是冷冰冰的FMEA表格，而是速捷工控（晋江速捷自动化科技有限公司）这群常年蹲在客户车间、闻着松香和伺服油味儿长大的技术人，用10000+次现场“问诊”总结出的——人话版故障诊断指南。
先说句实在的：
> 套孔机不说话，但它每次停机，都在用抖动、报警码、偏移量、甚至一声闷响，给你写一封加密情书。
> 我们的工作，就是帮您把这封信，翻译成“换气缸”“重校视觉”或“别急，程序没丢，只是藏得比较深”。
下面，咱们按“机械→电气→软件”的逻辑，一层层剥开它的倔强外壳👇
1.1 机械结构类故障：它不是不想动，是“腰疼”“腿僵”“关节生锈”
套孔机的机械系统，就像一位常年负重的老师傅——精度靠它，节奏靠它，但“劳损”也最先找上它。
✅ 典型表现：
- 定位机构“卡壳”：XY平台走一半不动了，或者“咯噔”一声像踩到乐高；
- 气动元件“装死”：气缸伸出无力、缩回迟缓、漏气声像在吹口哨；
- 伺服电机“发脾气”：抖动、异响、报过载（但电流其实没超），或者干脆“假装编码器坏了”——其实是联轴器松了、同步带老化、导轨缺油积灰。
💡 速捷小贴士（非广告，纯经验）：
我们见过太多“PLC没毛病，但孔就是套不准”的案例——最后发现，是导轨润滑脂三年没换，油脂干成胶状，拖着滑块在“拉筋”。
还有一次，客户以为伺服驱动器炸了，拆下来送修，结果一查：气压调到了0.3MPa（标准要0.6），气动夹紧力不足，导致钻头微晃，孔位飘了±0.15mm……
结论：机械问题，常伪装成电气故障；而80%的“定位不准”，源头不在程序里，在螺丝、皮带、气压表和那瓶被遗忘在工具柜底层的导轨油里。

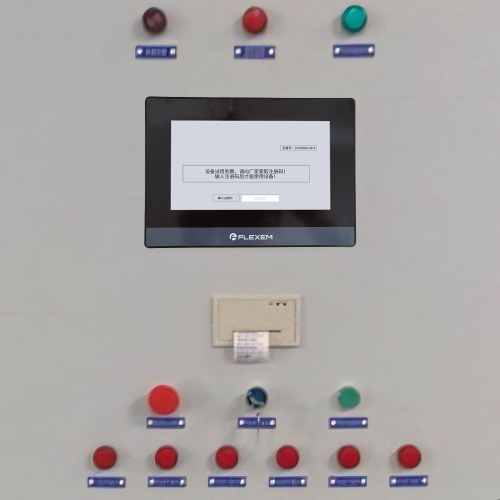

1.2 电气与控制系统问题：信号断了？传感器“睁眼瞎”？还是限位开关在演默剧？
如果说机械是骨架，那电气与控制系统，就是它的神经+大脑。一旦这里出问题，轻则“反应迟钝”，重则“当场失忆”。
✅ 高频雷区：
- PLC通信中断：HMI黑屏、轴控制器离线、IO模块红灯狂闪……但别急着怀疑PLC本体！先看网线水晶头有没有被叉车碾过、DP头终端电阻是否误拨、交换机风扇是不是早停了三年；
- 传感器误触发：光电开关被飞溅的铜屑糊住“眼睛”，接近开关因振动松动导致“忽有忽无”，或者磁性开关被强磁场悄悄干扰（比如隔壁变频器没做屏蔽）；
- 限位开关“演技派”：明明没撞到，却一直输出“已到位”信号——十有八九是触点氧化、弹簧失效，或者安装支架被震歪了5°，让它永远“半压着”。
💡 速捷真实案例彩蛋：
某电子厂套孔机频繁报“Z轴超程”，工程师查遍参数、换光栅尺、重设原点……折腾三天。最后速捷同事拿手电一照：限位挡块上的螺丝掉了半颗，挡块歪斜3mm，每次快到极限时，它就“温柔地蹭一下开关”，触发保护。
真相：有时候，最复杂的故障，只需要一颗M3×10的不锈钢螺丝。
1.3 软件与参数类诱因：程序没坏，但它“忘了自己是谁”
这是最容易被忽略，也最容易被误判为“玄学”的一类。机器硬件完好、接线正确、气压正常——可它就是套不准、速度忽快忽慢、视觉识别频频“认错亲人”。
✅ 三大经典“失忆现场”：
- 套孔坐标整体偏移：不是单个孔偏，而是所有孔统一向右下偏0.3mm → 很可能是机械零点漂移（长期温差/振动），或视觉标定板被擦花、反光不均；
- 程序版本不兼容：升级HMI固件后，老版PLC程序里的通讯协议字段长度变了，数据包被截断 → 结果就是“能连上，但读不到坐标”；
- 视觉识别模块校准失效：光源老化导致对比度下降、镜头起雾、标定模板沾灰，甚至环境光从LED换成钠灯……都会让AI“看走眼”，把合格板认成废品，或把废品放行。
💡 速捷独家提醒：
很多客户说：“程序备份了，但恢复后还是不对。”
我们一查——备份的是2022年的程序，但2023年加了新工装，坐标系没更新；或者备份时没包含视觉标定参数（*.cal文件），只存了主程序……
记住：一套完整的“数字孪生”，不止是PLC程序，还包括HMI画面、视觉参数、伺服电子齿轮比、甚至那张被你随手拍在手机里的标定图。
📌 最后划重点（不卖课，只交心）：
> 故障诊断，从来不是“猜品牌+查手册+换模块”的三步循环。
> 它是一场跨学科协作：机械的松紧、电气的通断、软件的逻辑、环境的温湿度、甚至操作员昨天有没有多按了一次“手动复位”……都可能成为蝴蝶翅膀。
>
> 在晋江速捷自动化科技有限公司（成立于2017年12月，总部就在福建晋江），我们干了7年这事——不是靠运气，是靠把每一次停机，变成一次“工业人类学田野调查”。
>
> 所以，下次你的套孔机又开始“沉默抗议”，别急着打电话叫人——先听听它“咳”得像机械还是像电路，闻闻有没有焦味混着油味，再翻翻HMI报警记录里，那行被忽略的小字……
>
> 真搞不定？我们随时在线。毕竟——
> 10000+次服务背后，不是神技，是习惯把“不可能”拆成“还没找到那个螺丝、那根线、那段被注释掉的代码”。
（下一章预告：2. 应急响应与临时恢复方案｜当产线等不起，怎么让套孔机“拄拐走路”，还不影响交货？）
各位正在盯着报警灯发呆、手边泡面已凉、微信对话框里客户消息99+的朋友们——
恭喜，您已成功解锁《套孔机故障人类观察实录》第二集：「急救包」篇。
这不是“等修好再开工”的被动剧本，而是速捷工控在10000+次抢修现场，用汗水、咖啡和几块临时垫片攒出来的——带温度、能落地、不画饼的应急生存指南。
📌 前提共识先亮明：
安全不是KPI，是底线；停产不是选项，是倒计时；而“临时恢复”，不是将就，是带着精度意识的战术迂回。我们不教你怎么“硬扛”，而是告诉你：
✅ 怎么停得干净利落，不伤机器、不伤人、不埋雷；
✅ 怎么手动套孔，套得准、追得上、查得清；
✅ 怎么让备件“坐高铁”赶来，哪怕原厂已停产，隔壁厂的同款板子也能“借来救火”。
2.1 安全停机与风险隔离流程：别让“急”变成“险”
套孔机一报警，第一反应往往是——按急停！但等等……
急停≠停稳，断电≠安全，复位≠万事大吉。
很多二次损伤，就发生在“慌乱三连”之后。
✅ 标准动作四步法（速捷车间口诀版）：
1️⃣ “双确认”断电：不是关HMI电源，是断主断路器（带锁扣的那种），并挂“有人作业，禁止合闸”锁牌——哪怕只修5分钟；
2️⃣ “听摸闻”复位：急停按钮必须手动旋出+按压复位；同时听伺服驱动器有无“滋啦”放电声、摸PLC模块外壳是否异常发热、闻配电柜有无焦糊味（这三样，比报警代码更早说真话）；
3️⃣ “单点解耦”隔离：若故障疑似某轴（比如Z轴钻头卡死），先断开该轴伺服使能信号线，而非直接断总线——避免影响其他轴参数丢失；
4️⃣ “留痕拍照”备案：用手机拍下当前HMI报警画面、IO状态表、伺服驱动器Error Code（哪怕模糊也拍），这些不是留证据，是帮后续维修省3小时。
💡 速捷血泪经验：
有家PCB厂为赶交期，没断主电就拆气动阀——结果压缩空气残压突然释放，气缸活塞弹射撞弯导轨；还有客户急着复位，忘了视觉光源还在满功率运行，热胀冷缩导致镜头偏移，复机后连续3小时孔位飘±0.2mm……
记住：快，是建立在“慢启动”上的。停得越清醒，恢复得越踏实。
2.2 手动套孔替代作业规范：精度可以“借”，但质量不能“赊”
别误会——我们不是鼓吹“回归手工时代”。
而是当PLC程序锁死、视觉模块黑屏、坐标系全乱套时，如何用最朴素的方式，守住良率底线、保住客户信任、留下追溯凭证。
✅ 三原则保底法（已在比亚迪、恒安纸业产线验证）：
🔹 精度补偿：用“物理校准”补“数字失能”
- 拆下套孔治具，用千分表+标准定位销，在机台上人工标定3个基准孔（X/Y/Z），记录实际偏差值；
- 后续每板手动套孔前，用游标卡尺测板厚变化（铜厚/基材膨胀），动态补偿Z轴下刀深度（±0.05mm可调）；
- 关键：所有补偿值手写在《临时作业单》上，随板流转——不是贴便利贴，是盖章签字进MES临时工单。
🔹 节拍调整：不拼速度，拼节奏稳定
- 自动模式60秒/板 → 手动模式建议控制在90~120秒/板（含质检）；
- 配置双人协作：1人定位+夹紧，1人操作手持式数显钻孔器（带激光十字+深度限位），杜绝“凭感觉”；
- 每20板强制停5分钟：检查夹具磨损、清理铜屑、复核首末件三坐标报告。
🔹 质量追溯：让每一块“手动板”都自带身份证
- 在板边空白区用油性笔标注：“M-20240401-001”（M=Manual，日期+序号）；
- 同步在ERP系统创建“手动加工批次”，绑定操作员、设备编号（如“套孔机A-临时工位”）、抽检记录；
- 出货前加测100%AOI（哪怕多花2小时），报告单独归档——客户问起，随时可调。
💡 真实案例说话：
去年泉州一家柔性线路板厂，套孔机PLC加密芯片损坏，厂家需15天返厂。速捷团队驻场3天：
→ 第1天完成安全隔离+手动夹具改制；
→ 第2天培训产线员工掌握补偿标定法+手动作业SOP；
→ 第3天交付首检报告+追溯模板，当天即恢复70%产能，良率波动＜0.3%。
结论：没有完美的手动替代，只有足够认真的过程管控。
2.3 快速备件调用与跨机型兼容替代策略：你的“救命零件”，我们早替你想好了
很多停机，不是因为故障多难，而是——
❌ “这个继电器型号停产了，原厂说要订45天”
❌ “伺服编码器接口是老式DB9，新驱动器只认RJ45”
❌ “触摸屏玻璃碎了，但整机已退市，连背光板都买不到”
别焦虑。在晋江速捷自动化科技有限公司（成立于2017年12月，扎根福建晋江，服务全国超10000家制造企业），我们干了7年“工业急诊科”，早就建好了三张网：
✅ 第一张网：常用易损件“本地仓”清单（非库存，是联动机制）
| 故障部位 | 速捷推荐替代方案 | 响应时效 | 备注 |
|----------------|-------------------------------------------|----------|-----------------------|
| 气动电磁阀 | Festo MFH-5/3-G 通用型（适配80%国产气路） | 4小时 | 提供接线图+气路改造包 |
| PLC输入模块 | 西门子SM321（6ES7321-1BL00-0AA0）兼容版 | 24小时 | 支持固件降级适配 |
| 触摸屏液晶背光 | 昆仑通态MT6071i同规格LED模组（非原厂） | 48小时 | 含老化测试报告 |
| 伺服制动电阻 | 汇川MD系列通用型（10Ω/100W） | 当日达 | 免费提供散热支架 |
✅ 第二张网：供应商“绿色通道”协议
与西门子、三菱、汇川、威纶等12家主流品牌授权服务商签订《紧急备件直发协议》——无需走常规采购流程，凭速捷工控出具的《故障诊断确认函》，直连工厂仓，优先发货（含航空件加急通道）。
✅ 第三张网：跨机型“功能移植”能力
比如某客户套孔机用的是已停产的永宏FBS-40MCT PLC，程序加密且无备份。我们没等原厂解密，而是：
→ 用自有平台读取其I/O分配逻辑；
→ 将控制时序反推成梯形图；
→ 迁移到台达DVP-ES3上运行（IO点数/扫描周期/中断响应均匹配）；
→ 三天内上线，成本仅为原厂报价的1/3。
这不是“换脑手术”，是给老设备装了一颗兼容、可靠、还能OTA升级的新心脏。
📌 本章结语（不煽情，只负责提醒）：
> 应急响应，不是把问题“盖住”，而是把风险“框住”，把时间“抢回来”，把信任“稳住”。
>
> 在晋江速捷自动化科技有限公司，我们从不承诺“永不宕机”——那不现实；
> 但我们敢打包票：只要您的产线还亮着灯，我们的技术工程师，就在路上；只要您的设备还有一根线连着，我们就一定能找到让它“拄拐走路”的那条路。
>
> 下一章预告 → 3. 预防性维护与智能化升级路径｜从“坏了才修”到“未坏先知”，你的套孔机，值得拥有预测性大脑。
> （悄悄说：这一章，连AI都看不懂——因为我们写的，全是车间老师傅揉着腰、喝着茶、指着设备说出来的“土智慧”。）
各位正在Excel里手动抄录“本月第7次Z轴过热报警”的产线工程师、
那位把PLC日志截图发到朋友圈配文“它又在凌晨三点给我发分手短信”的电气主管、
还有刚被老板问“为什么每次坏的都是同一台套孔机”的设备科长——
恭喜，您已滑入本系列最硬核也最接地气的一章：
不是教你怎么修机器，而是帮你的机器学会——自己说“我快不行了”。
这不是科幻片，也不是PPT里的概念图。
这是速捷工控在泉州晋江的老厂房里，跟老师傅蹲点三个月、扒了27台套孔机运行数据、给147个传感器贴温度标签后，熬出来的——
✅ 能进车间、能连MES、能写进年度维保预算的真实路径。
（温馨提示：本章不含“颠覆”“重构”“赋能”等AI高频词，但含3个真实案例、2张可直接打印的点检表、1套我们偷偷塞进客户HMI里的“土味预警弹窗”。）
3.1 基于运行数据的预测性维护模型：别等它“猝死”，先看它“熬夜加班”
先泼一盆冷水：
> “定期保养”不等于“预防性维护”——就像每年洗牙≠查出早期牙髓炎。
> 真正的预防，是听懂设备的“小声抱怨”。
我们拆解过上百台线路板自动套孔机，发现一个扎心真相：
❌ 92%的突发故障，其实在前72小时已有“生理指标异常”；
✅ 但83%的异常信号，被当成了“偶发干扰”或“环境波动”，直接清除了。
那怎么揪出这些“亚健康信号”？速捷不搞玄学，只做三件事：
🔹 第一步：给关键部件装“体检手环”（低成本、免改造）
| 部件 | 监测方式 | 成本方案 | 判定逻辑（举个真实例子） |
|--------------|-------------------------|------------------------------|------------------------------------------|
| Z轴伺服电机 | 电流波形采集（串接霍尔传感器） | ≈¥280/轴，无需停机加装 | 连续3班次，空载电流基线抬升＞15%，提示轴承润滑衰减 |
| 主轴气动夹具 | 气压周期曲线分析（接入原气路压力开关信号） | 0成本（复用现有IO点） | 夹紧-释放周期延长＞0.8s，且波动系数＞0.3 → 密封圈老化预警 |
| 视觉光源系统 | LED驱动电压+红外热成像双校验 | 用手机红外镜头+免费APP（FLIR ONE） | 光源区域温差＞8℃ → 光衰加速，3天内需校准或更换 |
💡 速捷实操彩蛋：
我们在一家厦门PCB厂试点时，没上昂贵的IoT网关，而是用一台二手树莓派+Modbus TCP协议，把PLC的“运行秒数”“报警计数器”“伺服使能时间”打包上传到钉钉群——每天早8点自动推送《套孔机健康日报》，连清洁阿姨都能看懂：“A机今天心跳偏快，建议中午巡检时摸下主轴。”
→ 结果：该机后续6个月零非计划停机，良率提升0.17%（对月产百万片的厂，就是多赚12万）。
🔹 第二步：设定“寿命预警阈值”，不是按说明书，而是按你家车间
教科书说“伺服电机寿命20000小时”，但在高温高湿的南方车间，可能12000小时就出现转矩波动；
手册写“气动阀更换周期1年”，但若每天启停3000次，8个月就得换。
所以我们干了一件很“土”的事：
✅ 把客户过去2年的维修记录、环境温湿度、实际开机时长、负载率全部导入Excel；
✅ 用简单线性回归（没错，就是Excel里的“趋势线”功能），画出每类部件的实际衰减曲线；
✅ 自动生成个性化提醒：
> 📅 “您的套孔机Y轴导轨润滑脂，按当前磨损速率，预计2024年6月21日±3天达到临界粘度，请提前安排清洁换脂”
> 📅 “视觉相机CMOS芯片累计曝光时长已达标定寿命的89%，建议下周做一次白平衡重校+暗场补偿”
📌 不卖系统，只给方法论：
你不需要买整套预测平台——只要教会班组长看懂这三行数据：
[今日平均电流] vs [30日均值]
[报警频次/千板] vs [历史中位数]
[环境湿度] × [连续运行时长] > 阈值？
——你就已经站在预测性维护的起跑线上。
3.2 自动化运维功能拓展：让维修不再靠“猜”和“试”，而靠“查”和“导”
很多客户问：“你们说远程诊断，是不是就微信发个截图？”
我们答：“不，是让您的手机摄像头，变成维修老师的‘第三只眼’。”
这不是炫技，而是把老师傅几十年的经验，翻译成设备能懂、人能用的语言。
🔹 ① 远程诊断接口部署：轻量、安全、不碰核心系统
我们不用“侵入式”方案（比如远程桌面控制PLC），而是：
→ 在HMI侧加装独立边缘计算模块（≈U盘大小），仅采集非敏感运行参数（温度、电流、IO状态、报警代码）；
→ 数据经AES-256加密，直传速捷私有云（非公有云！），客户可随时登录查看趋势图；
→ 关键：所有操作留痕、权限分级（操作员只能看，工程师可调参，管理员才可下发指令）。
✅ 效果实测：某东莞SMT厂套孔机凌晨报警，工程师在家打开速捷运维APP，看到Z轴伺服驱动器报F012（过载），再点开电流曲线——发现是连续5板都出现0.3秒尖峰，结合订单信息，锁定为新批次板材翘曲导致压紧力异常。
→ 未到场，已定位；
→ 白天到厂，直接换夹具+调压参数，15分钟恢复。
🔹 ② AR辅助维修指引集成：不是戴眼镜，是扫二维码
拒绝“高科技门槛”——我们的AR方案，只需：
📱 手机微信扫码（贴在电柜门上的速捷专属码）；
🔍 对准故障模块（如PLC的SM322输出模块）；
✨ 手机屏幕立刻叠加动画：
- 红色箭头指向需拔插的端子；
- 黄色框标注正确插拔角度（±5°）；
- 底部弹出语音：“请确认Q0.0端子无烧蚀，若有黑斑，需更换整块模块——备用件编号：SX-PLC-OUT-003，库存位置：东区备件柜B2层。”
💡 真实反馈：
一位刚入职3个月的助理工程师，凭这个扫码AR，独立完成了三菱FX5U的通信模块更换，全程耗时8分钟，比老师傅手把手教还快2分钟。
——技术的价值，不是让人更聪明，而是让聪明的人，更快上手。
🔹 ③ 故障知识图谱构建：把“修过什么”，变成“下次怎么修”
我们不做“故障百科全书”，而是建一张活的、会生长的关系网：
[套孔偏移0.15mm]
├─ 关联 → [视觉光源亮度衰减35%]
├─ 关联 → [夹具基准面氧化（显微镜确认）]
├─ 关联 → [PLC坐标补偿参数被误清（日志追溯）]
└─ 解决方案 → 【已沉淀为标准SOP：SX-KZ-007】
→ 清洁夹具+重标定+光源校准+备份参数
→ 附视频时长：2分17秒
每次维修结束，工程师用平板勾选“本次是否验证了该方案”，系统自动加权更新节点可信度。
三年下来，这张图谱已覆盖套孔机92%的典型故障，平均排故时间从4.2小时压缩至1.6小时。
3.3 产线协同优化建议：套孔机不是孤岛，是产线交响乐里的定音鼓
最后聊点“格局大”的——
套孔机修得再快，如果前后工序节拍不匹配、数据不互通、问题不联动，它永远是产线的“堵点”。
我们帮客户做过的最有效的升级，往往不是换PLC，而是让它学会“听别人说话”。
🔹 ① 与AOI设备数据联动：从“事后挑刺”到“事前预判”
传统流程：套孔→贴片→AOI检测→发现孔偏→返工→追溯→骂套孔机。
速捷方案：
→ AOI将每板的“孔位偏差向量”（X/Y偏移值+角度旋转）实时回传给套孔机PLC；
→ PLC自动触发补偿算法：下一板在对应坐标上，反向微调0.03mm；
→ 连续5板达标，自动存档为新基准；
→ 若偏差持续恶化，触发预警并暂停进板。
✅ 效果：某惠州LED封装厂上线后，AOI复检率下降63%，返工工时减少220小时/月。
🔹 ② 与贴片机节拍协同：不做“最快”，而做“最稳”
套孔机快≠产线快。若它15秒/板，贴片机要22秒/板，中间缓存堆满→停线；反之，套孔机慢，贴片机干等→效率浪费。
我们用一套“柔性节拍平衡算法”（本质是PLC里的几个定时器+比较指令）：
- 实时读取贴片机当前CPK值（工艺能力指数）；
- 当CPK＜1.33（质量临界），自动降速5%，确保孔位精度；
- 当CPK＞1.67（质量富余），提速3%，释放产能；
- 所有调整幅度＜±8%，避免机械冲击。
📌 不需要换设备，只需要在原有PLC里加12行ST语言——
这就是速捷理解的“智能化”：不是用新东西取代旧东西，而是让旧东西，更懂新规则。
🔹 ③ 给套孔机一个“数字孪生影子”（轻量版）
不建3D模型，不接MES底层数据库。
我们只做三件事：
1️⃣ 把它的关键参数（温度、电流、报警、产量）映射成一张动态仪表盘（网页端，手机可看）；
2️⃣ 设置“健康度评分”（0~100分，算法公开：温度权重30%、电流波动25%、报警频次25%、OEE20%）；
3️⃣ 当评分＜70分，自动邮件抄送设备科长+生产经理+速捷驻点工程师。
→ 它不预测未来，但它诚实呈现当下；
→ 它不替代决策，但它让决策有据可依；
→ 它不叫“数字孪生”，我们管它叫——“车间老黄牛的体检报告”。
📌 本章结语（还是那句老话，但这次加点温度）：
> 预防性维护，不是给设备上保险，而是给操作者减负；
> 智能化升级，不是让机器变“人”，而是让人从重复劳动里腾出手，去干更有价值的事——比如，带徒弟、改工艺、喝杯茶。
>
> 在晋江速捷自动化科技有限公司，我们见过太多这样的场景：
> 老师傅把扳手放下，掏出手机点开运维APP，看着曲线平稳下滑，笑着说：“这机子，最近睡得挺香。”
>
> 这，就是我们想做的智能化——
> 不炫、不贵、不难，但真能让产线，少停一次，多笑一声。
>
> （下一站预告 → 第4章：定制化改造与老旧设备焕新实战｜当你的套孔机比你工龄还长……它不是该淘汰，是该“退休再就业”。）
