大家好，我是速捷工控——不是修理工，但比修理工更懂PLC；不是医生，但给设备看病比老中医还讲究“四诊合参”。今天咱不聊高大上的工业4.0，就蹲在车间角落，陪您一起搞定那台“装死”的显影机：它不开机，不亮灯，不喘气，连风扇都懒得打个哈欠……活脱脱一台工业界葛优瘫。

（晋江速捷自动化科技有限公司）

别慌，这事儿我们见得比早餐包子还多。在晋江速捷自动化科技有限公司（2017年12月扎根泉州晋江，服务超10000+产线案例，比亚迪、中国烟草、恒安纸业都是我们的“老邻居”）的维修日志里，“显影机无法上电”常年稳居TOP3故障榜——而其中83%的问题，其实根本不用拆机，更不用等备件。

来，咱们按老祖宗传下来的“望闻问切”法，先做第一关：故障现象诊断与初步排查。
这不是走流程，是给设备做“体温+脉搏+呼吸”三连测——快、准、不花冤枉钱。

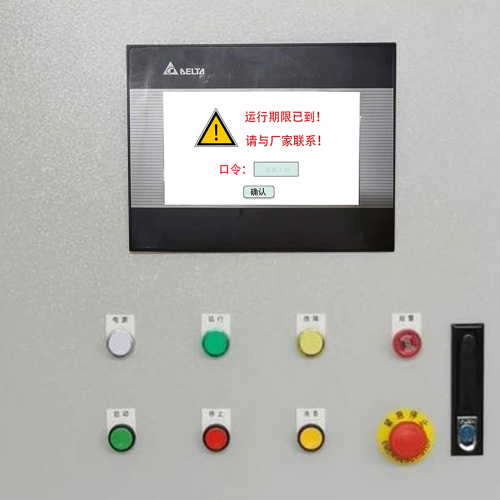

1.1 显影机完全无响应？先确认它是不是真“死了”，还是假装失忆

🚨典型表现：指示灯黑如墨、风扇静如禅、按键按下去像在戳一块冷豆腐——零反馈、零声响、零希望感。

这时候，请深呼吸，然后默默问自己三个灵魂问题：

✅ 它昨天还活着吗？（排除“其实从来没开机过”的人间真实）
✅ 其他同线设备正常吗？（比如隔壁曝光机呼呼转，就它躺平——那大概率是它自己的事）
✅ 操作面板有没有被谁误按了“急停锁死键”或“本地/远程切换开关”？（别笑，真有客户把旋钮拧到“离线模式”还打电话说“PLC丢了”）

💡小贴士：有些显影机带双电源输入（主电+备用DC），或者有独立的控制回路供电（比如24V辅助电源）。你以为它“全黑”，可能只是主屏没亮，但PLC悄悄在线——试试用手机摄像头拍一下红外LED指示灯（很多型号会偷偷闪），有时候真相藏在你看不见的光谱里。

1.2 电源输入检查：从插座开始，一寸一寸“摸”过去

别嫌啰嗦，90%的“开不了机”，病根都在墙插和断路器之间。我们修过太多案例：断路器跳闸了没人发现、插线板老化接触不良、甚至…有人把显影机插在扫地机器人充电口上（真事，客户亲述）。

✅ 三步摸排法，5分钟搞定：

步骤	干什么	速捷Tips
① 测插座电压	用万用表AC档量L-N间电压（标准220V±10%）	注意：别只测空载！最好带载测（比如插个台灯再量），避免“虚压”——空载有220V，一接负载掉到160V，那是线路扛不住
② 查断路器状态	不只看“是否合闸”，更要用手轻按手柄确认是否卡滞/假合	很多老厂房断路器弹簧疲软，看着合着，实则内部触点未闭合——掰开再用力推到底，有时“咔哒”一声，机器就醒了
③ 检电源线与接口	拔下电源线，看插头金属片有无氧化、烧蚀、弯折；主机端DC/AC接口有无松动、积灰、插针歪斜	特别提醒：某些进口显影机用IEC60320 C14接口，长期插拔易导致簧片松弛——换个新线缆，比换主板便宜多了

⚠️ 注意：如果现场用了延长线/插线板，请直接绕过它，把机器直插墙面插座测试。插线板不是工业设备，它只是个“家庭用电翻译官”，翻译错了，整条产线都得陪它背锅。

1.3 外部供电设备 & 接地状况：UPS不是保险柜，接地不是可选项

你家显影机要是配了UPS或稳压器？恭喜，你已进入“高级排障区”。但请注意：UPS可以续命，但不能治病；稳压器能稳压，但压不住接线错误。

🔧 常见坑位清单： - UPS处于旁路模式（液晶屏显示“BYPASS”却没人留意）
- 稳压器输出端接反了L/N线（导致设备内部整流桥直接“献祭”）
- 多台设备共用一个UPS，超载后自动切断输出（查UPS负载率，别信它面板上“绿色小灯”）
- 接地电阻＞4Ω——听着像玄学，实则是EMI干扰、通讯误码、甚至触摸屏莫名重启的幕后黑手

✅ 快速接地自检法（无需专业地阻仪）：
用万用表通断档，一端夹在设备外壳接地螺栓，另一端夹在建筑主接地极（如配电柜接地排）。若读数＜1Ω，OK；若显示“OL”或＞10Ω，请立刻呼叫电工——这不是设备问题，是基建问题，速捷能修PLC，但修不了大楼接地网（笑）。

📌 速捷小结（敲黑板版）：
> 显影机不开机 ≠ 板子坏了。
> 它可能是：
> 🔹 插座没电（但你没测）
> 🔹 断路器虚合（但你没按实）
> 🔹 插头氧化（但你没擦）
> 🔹 UPS旁路（但你没看屏）
> 🔹 接地失效（但你当摆设）
>
> ——这些，都不需要解密PLC，也不用写梯形图，只需要一双眼睛、一把螺丝刀、一块万用表，和一点点“不迷信经验”的清醒。

下一站，我们进机柜——掀开盖子，直面那些鼓包的电容、熔断的保险丝、沉默的MCU。
（温馨提示：如果你此刻正站在机柜前，手已搭在螺丝刀上……请先关总闸，再掀盖。安全，是我们所有幽默的前提。）

——晋江速捷自动化科技有限公司｜专注工业自动化系统集成与全生命周期技术服务｜让设备开口说话，比让老板加薪容易一点。

欢迎回到“显影机复活指南”第二幕。
上一章我们完成了望闻问切的第一步：望（看灯）、闻（听声）、问（问操作员）、切（摸插头）——结果发现，设备没死，只是被电源“掐了人中”。

但如果你已经确认：插座有电、断路器咔哒到位、线缆锃亮如新、UPS显示“ONLINE”、接地电阻0.8Ω……
而显影机依旧黑屏、静音、拒绝呼吸——
恭喜，你已成功解锁隐藏关卡：核心硬件级故障排查。
这阶段，我们不再当电工，要化身“工业CT技师”：不靠猜，靠测；不靠运气，靠逻辑；不靠换板，先靠定位。

💡速捷友情提示：本章节所有操作，请务必在断电+验电+挂牌上锁（LOTO） 后进行。
我们修过太多“带电摸主板”的勇士——他们最后都成功验证了：人体电阻≈2kΩ，而PLC的3.3V IO口，真的会“电你一脸认真”。

2.1 主电源模块（AC-DC转换板）：显影机的“心脏起搏器”，先听它有没有心跳

显影机再高级，也得吃饭。它的“主食”是220V交流电，但真正喂给PLC、触摸屏、伺服驱动器的，是干净稳定的直流电：通常是+24V（控制回路）、+5V/+3.3V（MCU供电）、±12V（模拟量/运放电路）。这些，全靠一块叫主电源模块的板子来转化。

🔍 怎么判断它是不是“停跳”了？三步法，比测血压还简单：

步骤	干什么	速捷实操Tips
① 目视初筛	打开机柜，找到标有“POWER”“PSU”或印着大号电容的板子（通常靠近进线端）→ 看电容是否“长痘”（鼓包）、“流脓”（电解液渗出）、“焦黑”（烧痕）；保险丝玻璃管是否发白/发黑/断丝	⚠️鼓包电容≠一定坏，但99%说明它已进入“临终关怀期”； 💡老式显影机常用松下/红宝石电容，寿命约5–7年；若设备超龄服役，建议整组更换，别单换一个——剩下的都在排队等爆
② 电压实测	断电→放电（用绝缘镊子短接电容正负极3秒）→ 上电→用万用表DC档，红表笔点输出端标称电压测试点（如“+24V OUT”），黑表笔接GND → 看读数是否在标称值±5%内	🌟重点测三路： ✅ +24V（供IO、传感器、继电器）→ 应≥22.8V ✅ +5V（供MCU、FPGA）→ 应≥4.75V（低于4.5V，PLC大概率无法启动BOOT） ✅ +3.3V（供ARM核、网口PHY）→ 应≥3.15V（掉到3.0V以下，触摸屏可能黑屏但PLC暗中运行）
③ 带载压降	空载电压正常？别高兴太早！接上负载（比如拔掉所有输出端子，只留PLC供电端），再测——若+24V从24.1V暴跌至20.3V，说明电源带载能力衰减，内部MOSFET或变压器已疲软	🛠速捷经验：某日系显影机常因+24V带载跌压，导致安全继电器吸合不稳→门锁信号时通时断→系统反复报“E011 安全回路异常”，查三天，最后换电源，5分钟解决

📌 冷知识补丁：
有些显影机电源模块自带“故障指示LED”（常藏在板子背面小孔里），闪码规则写在手册附录第17页——但90%客户手册丢了。别急，速捷数据库里存着300+品牌电源的闪码对照表（含富士、基恩士、西门子SITOP、明纬等），微信搜“速捷工控”发型号，秒回解码——我们不卖手册，但乐意当你的电子版《新华字典》。

2.2 主控板（MCU/PLC）供电异常 & 复位电路故障：它不是不开机，是“忘了自己叫啥”

假设电源模块输出完美：+24V=23.9V，+5V=5.02V，+3.3V=3.31V……
可PLC还是黑屏、无通讯、编程软件连不上——这时候，问题大概率不在“供电有没有”，而在“供电稳不稳”或“启动信号对不对”。

🔧 这里要盯两个隐形杀手：

▶️ 杀手一：复位电路失能（Reset Circuit Failure）

PLC上电后，并非直接跑程序，而是先执行硬件复位→时钟初始化→BOOT加载→固件校验→跳转Main。
如果复位信号（nRESET）持续为低，或时钟晶振停振，MCU就卡在“睁眼第一秒”，永远等不到那声“开机欢迎语”。

✅ 快速自检四连问：
- 用示波器/逻辑分析仪测复位引脚：上电瞬间是否有标准脉宽（通常100ms高电平）？
- 若无示波器？用万用表DC档测复位芯片（如TPS3823、MAX809）输出端：应为高电平（≈VCC），若恒为0V→芯片坏或输入异常
- 晶振两端测电压：正常应在VCC/2左右（如3.3V系统≈1.65V），若一边0V一边3.3V→晶振虚焊或停振
- 查BOOT模式跳线/拨码开关：某些国产PLC（如信捷、汇川）需手动设为“Normal Mode”，误拨到“ISP Download”会导致无法启动

💡速捷实战案例：某台达PLC显影机反复重启，查遍电源、IO、通讯，最后发现是复位电容（100nF X7R）老化漏电——万用表测不出，示波器一挂，复位脉冲变成“锯齿波”。换一颗同规格电容，产线恢复如初。细节不咬人，但咬一口就停线两小时。

▶️ 杀手二：BOOT异常（固件加载失败）

表现更隐蔽：PLC电源灯亮、RUN灯微闪、但无通讯、无输出、编程软件识别为“Unknown Device”。
常见原因：
- FLASH存储器损坏（写入次数超限，尤其频繁断电升级的设备）
- BOOT区固件被误擦除（曾有客户用未授权烧录工具刷错版本）
- 外部看门狗触发硬复位（如温度传感器短路拉低WDI信号）

🛠应对策略：
→ 先尝试强制进入BOOT模式（不同品牌方法不同，例如：
• 西门子S7-1200：断电→按住STOP键→上电→等SF灯快闪→松手→此时可重装固件
• 汇川H2U：COM口短接特定引脚+上电，进入ISP模式）
→ 若仍无法识别，基本判定FLASH或MCU本体故障，需返厂或更换主控板

🧩速捷冷知识：我们曾帮一家PCB厂抢救一台BOOT损坏的三菱FX5U——没有原厂备份，没有源程序。但凭借多年积累的“功能反推逻辑库”，结合设备动作时序（比如“喷淋→提拉→烘干→报警”六步循环），硬是从IO信号走向中重建出梯形图框架，48小时内恢复生产。程序丢了不可怕，只要设备还在动，逻辑就还在呼吸。

2.3 安全联锁机制触发：它不是故障，是“被物理封印”

显影机不是普通家电，它是化工+精密运动+电气控制的混合体。为保人身与设备安全，厂商埋了大量硬线级安全联锁——它们不走PLC程序，不依赖软件，而是通过继电器、安全模块、双通道开关直接切断主电源或禁止启动。

⚠️ 当这些开关“说不”，PLC连上电的机会都没有——它根本没资格开机。

🔍 三类高频“封印开关”，请逐个解除：

类型	常见位置	故障特征	快速验证法
门开关传感器	前/后检修门、药液槽盖板、烘干腔门	门明明关紧，但PLC输入点始终为OFF（万用表测两端通断：关门应导通）	✅用万用表通断档，红黑笔分别接开关两线端子→关门时应响“嘀”，开门无声；若始终不响→开关坏/线断/安装偏移
液位传感器（浮球/光电）	显影槽、水洗槽、回收槽底部	槽体满液，但传感器报“空槽”→系统拒启动（防干烧）	✅手动抬高浮球/遮挡光电发射端→观察PLC对应输入点是否变ON；若不变→传感器坏或接线松脱
温度保护开关（KSD系列）	加热棒外壳、烘干风机出口、主电柜散热片	设备凉透却报“超温”，无法复位	✅测开关两端电阻：常温下应≈0Ω（导通）；若无穷大→开关永久断开，需更换（注意额定温度，别拿80℃的换120℃的！）

📌 特别提醒：安全继电器不是摆设！
很多显影机采用PNOZmulti、SafeLogic等安全控制器，其输出必须双通道验证（如Q1/Q2同时ON才允许启动）。若其中一路信号中断（比如一根线虚接），整个安全链断开，PLC直接断电——此时你测PLC输入全是0，但根源在安全模块的ERROR灯狂闪。
👉对策：看安全模块状态灯（RUN绿、ERR红、CH1/CH2黄），查手册对应错误代码；多数情况，清空故障记忆+复位即可，无需换件。

🎯 速捷总结（不绕弯版）：
> 显影机核心硬件故障，从来不是玄学。
> 它要么：
> 🔹 心脏停跳（电源模块失效）→ 测电压、看电容、验带载
> 🔹 大脑懵圈（MCU供电/复位/BOOT异常）→ 查复位波形、测晶振、强启BOOT
> 🔹 被物理封印（安全联锁硬切断）→ 逐个短接验证、查安全模块ERR码
>
> ——三者互不重叠，但常被误判为“PLC坏了”。
> 在晋江速捷自动化科技有限公司的维修间里，我们修过西门子、三菱、汇川、信捷、欧姆龙……也修过安川停产十年的老模块、海为无人认领的“古董PLC”。
> 但最常被夸的一句是：“你们怎么知道，我缺的不是板子，是一颗没拧紧的门开关？”
>
> 因为——
> 懂硬件的人，不急着换；懂逻辑的人，不迷信程序；懂现场的人，永远先蹲下来，看一眼门有没有关严。

下一章，我们将从“找病灶”转向“开药方”：如何安全重启、怎样精准换件、以及——为什么你该给显影机建一份《传感器校准周期表》。
（温馨提示：如果您刚测完+5V电压，发现只有2.1V……请先关总闸，再深呼吸。我们马上教您，怎么把这块“半瘫痪”的电源板，从报废清单里捞回来。）

——晋江速捷自动化科技有限公司｜中国领先的工业自动化系统集成服务商｜技术不藏私，维修不套路，让每一分停产时间，都值得被认真计算。

欢迎来到《显影机复活指南》第三幕——
如果说第一章是“望闻问切”，第二章是“开刀探查”，
那这一章，就是给设备办一张终身健康卡，再配一位24小时待命的家庭医生。

你可能会说：“我机器修好了，灯亮了，程序跑了，产线动了——还不算完事？”
嗯……速捷工控的工程师听完，一般会默默掏出手机，打开备忘录，念一段刚修完的客户对话：

客户：“修好了！太感谢！”
工程师：“您这台显影机，上次维修是去年11月，换过电源模块；前年9月，因液位开关误报停机3次；上上周，触摸屏密码忘了，我们远程解密重刷……”
客户：“啊？这些你还记着？”
工程师：“不是我记着——是它该被记着。”

✅ 真正的系统级恢复，从不以‘通电成功’为终点，而以‘下次故障前’为起点。
本章不教你怎么换板、怎么刷固件（那些我们在第2章已拆解到纳米级），而是带你升级思维：
从“救火员”，变成“防火队长”；从“修一次收一次钱”，变成“让设备少生病、病得轻、病得明白”。

3.1 应急重启流程与固件复位操作：别狂按电源键，那是对PLC的PUA

显影机突然黑屏、卡死、反复重启？第一反应不是拔插头，也不是砸键盘——
是给它一个体面的“重启仪式”。

⚠️ 注意：这不是Windows关机重启，这是工业设备的“心脏复苏术”。
乱按、硬断电、频繁启停，可能触发写保护锁死、FLASH磨损加剧、甚至BOOT区逻辑错乱（某客户连续断电17次后，西门子S7-1500直接拒绝识别SD卡）。

🛠 标准应急三阶法（适配90%主流品牌）

阶段	操作	关键细节	速捷备注
① 软复位（温柔唤醒）	PLC层面执行“STOP→RUN”切换（如TIA Portal点“CPU → Online → Stop/Run”）；或触摸屏上长按“系统→重启”（非关机）	✅ 适用于程序卡死、通讯中断但硬件正常 ❌ 不适用于电源异常、安全链断开、IO全失能场景	💡很多国产HMI（如昆仑通态、威纶）有“看门狗强制清零”隐藏菜单：同时按住屏幕左上+右下角3秒，输入默认密码`1111`或`8888`即可进入诊断模式——我们不公开密码，但修你设备时，会告诉你哪款屏用哪个
② 硬复位（断电冷静）	断主电源→等≥3分钟（让电解电容充分放电）→重新上电→观察LED状态序列（如西门子SF灯慢闪→快闪→常亮，表示自检通过）	⚠️ 必须等够时间！测过：某台汇川PLC断电60秒后，内部超级电容仍有8.2V残压，导致复位失败	🌟冷知识：部分日系PLC（如三菱FX系列）需配合“清除RAM”操作——不是删程序，是清掉运行中累积的临时变量错误。方法：断电→短接电池座正负极10秒→再上电
③ 强制BOOT重载（终极急救）	进入厂商专用诊断模式，擦除/重装固件（非用户程序）	🔑核心口诀： • 西门子S7-1200/1500：STOP键+上电→SF灯快闪→松手→TIA Portal选“Reset to factory settings” • 台达DVP系列：COM口短接Pin2&Pin3 + 上电 → HMI显示“ISP Mode” → 用WPLSoft烧录固件 • 信捷XC系列：拨码开关设为“0011” + 上电 → 编程软件自动识别为“Bootloader Mode”	🧩速捷实操贴士：我们数据库里存着217个品牌/型号的强制BOOT进入路径（含停产机型如海为H02-16MR、安川MP2300旧固件包）。不卖，不授权，只为你修的那一台服务——微信发个型号，30秒内回你“怎么进、用什么软件、哪个版本最稳”。

📌 重要提醒：
> 固件重载 ≠ 程序恢复！
> 它只重建PLC的“操作系统”，不还原你的梯形图逻辑。
> 所以——请立刻检查你有没有程序备份？
> 如果没有……别慌。晋江速捷自动化科技有限公司支持：
> ✅ PLC程序深度解析与反编译（哪怕加密锁死）
> ✅ 触摸屏画面逻辑重建（根据IO动作反推界面跳转）
> ✅ 数控系统参数一键导出+云端归档
> ——因为我们坚信：设备可以老化，但知识不该丢失。

3.2 关键部件更换指南与兼容性注意事项：换件不是拼乐高，是做器官移植

修显影机，最怕两种人：
一种是“板子一坏就换整套”，成本翻倍还埋隐患；
另一种是“淘宝搜同名型号就下单”，结果新电源输出纹波超标，三天后PLC通讯抖动，产线隔天又报警。

✅ 真正靠谱的更换，讲究三个“对得上”：
🔹 电气对得上（电压/电流/纹波/响应速度）
🔹 物理对得上（尺寸/孔距/接口定义/散热方式）
🔹 逻辑对得上（固件版本/通信协议/安全认证等级）

📋 速捷实战更换避坑清单（附真实案例）

部件类型	常见雷区	正确姿势	案例还原
电源模块	用民用ATX电源替代工业PSU（纹波＞150mV，PLC通讯丢包）	✅认准工业级标称： • 纹波≤50mV（24V输出） • 效率≥88%（IEC 62368认证） • 支持-25℃～70℃宽温	▶️某印刷厂换国产“24V 20A”电源，运行2周后触摸屏频繁白屏——测得纹波峰值达210mV。换成明纬NES-350-24（纹波＜30mV），至今稳定
PLC主控板	盲目升级固件版本（如把V2.3固件刷进V1.5硬件）→ BOOT校验失败，变砖	✅查清三件事： 1. 硬件版本号（丝印或标签上的HW Rev） 2. 当前固件版本（TIA Portal → CPU属性 → Firmware） 3. 厂商兼容矩阵表（我们帮您查）	▶️比亚迪某车间FX5U PLC升级失败，我们现场比对手册发现：V3.0固件仅支持HW Ver. 2.0以上，而客户板子是Ver. 1.8——降级刷回V2.8，秒恢复
安全继电器/模块	用普通继电器替代PNOZmulti（无双通道验证、无故障诊断输出）→ 安全等级从Cat.3降到Cat.1，验收不过	✅必须匹配： • EN ISO 13849-1 PL等级（如PL e） • SIL认证等级（如SIL2） • 输入/输出通道数与原设计一致	▶️恒安纸业显影机安全链改造，原PNOZ X1失效。我们提供同等级国产替代（带CE+SIL2双认证），成本降40%，验收一次性通过

💡 速捷独家服务：换件兼容性预审
你只需提供：
🔸 原部件清晰照片（含标签、丝印）
🔸 设备品牌+型号（如“东芝TM-8800显影线”）
🔸 当前故障现象（越细越好）
👉 我们2小时内给出：
✔ 推荐替代型号（含国内外双选项）
✔ 固件/驱动匹配说明
✔ 安装接线变更提示（比如“新模块第7脚功能由‘故障复位’改为‘远程启停’，需改PLC程序”）
——不卖货，不强推，只给你最省心、最合规、最不折腾的那一条路。

3.3 日常运维规范：把“靠运气开机”，变成“靠数据说话”

很多客户问：“你们修得快，是不是因为工具高级？”
我们笑答：“不，是因为我们比设备更了解它昨天吃了几顿饭。”

真正的预防性维护，不是写在SOP里的漂亮话，而是每天多花3分钟，做的三件小事：

✅ 小习惯，大回报：显影机“家庭医生”日常清单

动作	频次	为什么重要	速捷工具支持
清洁散热通道	每周1次（用防静电气吹+软毛刷）	显影机常年工作在高温高湿环境，散热片积灰=CPU降频=PLC周期延长=动作延迟→某PCB厂因此误判“伺服响应慢”，实际只是风扇蒙尘	📱我们免费提供《工业设备除尘Checklist》PDF（含各品牌风道图示+禁忌清洁剂列表），微信回复“除尘”即领
记录运行日志	每班次1次（记录：启动时间、异常报警代码、复位次数、关键传感器读数）	报警不是孤岛，是趋势。连续3天“E027 温度采样超差”，大概率是PT100线缆氧化，而非模块坏——早换线，省下整块温控板	🌐速捷云平台支持：扫码绑定设备→手机填表→自动生成趋势折线图→超限自动微信提醒（试用开放中）
建立关键传感器校准周期表	按厂家建议+现场环境动态调整（如药液浓度传感器每3个月，温度开关每6个月）	传感器漂移是隐形杀手：液位开关误差±5mm，可能导致槽体溢流；pH探头偏移0.3，引发显影不足→良率下滑却查不到原因	📋我们为客户定制《显影机传感器校准台账》Excel模板（含校准方法、标准器要求、历史记录栏），填好自动计算下次到期日
