各位在选煤厂里跟煤块、刮板、振动筛打交道的老师傅、技术骨干、值班工程师——您好！这里是晋江速捷自动化科技有限公司（2017年12月扎根晋江，专注工业自动化“看病+开方+术后康复”的老朋友），今天不聊广告，只聊一句大实话：
> “系统锁死了”不是故障代码，是设备在喊：“我喘不上气了！”

（晋江速捷自动化科技有限公司）

咱们先放下万用表和笔记本，泡杯茶，把这句话拆开揉碎了看——毕竟，锁死不是“死机”，而是系统在安全机制下主动踩了急刹车。它不说话，但表现得很诚实。

1.1 “选煤机系统锁死了”的典型表现：它不是装睡，是在求救

你刚走到操作台前，发现：

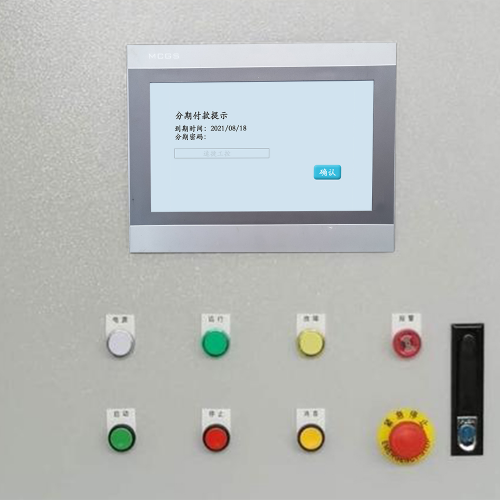

✅ 触摸屏黑着脸，点哪儿都没反应（连“重启”按钮都像被胶水粘住）；
✅ 急停按钮明明没按，但HMI上红灯亮得像过年灯笼，PLC状态栏赫然写着 QF103 – SAFETY LOCK ACTIVE；
✅ 主控柜里的PLC（比如西门子S7-1500或三菱Q系列）报出一串代码：F0782、E994、ALM-205……翻译过来大概是：“我信不过当前工况，请勿打扰，我要静一静。”
✅ 更扎心的是：现场电机嗡嗡响两秒就停，变频器面板闪着 OC（过流）或 OL（过载），但负载明明没超——说明问题不在“力气”，而在“指令”。

⚠️ 注意：这不是蓝屏，也不是程序崩了；这是安全链路主动闭锁——就像电梯超重时自动停运，不是坏了，是它太懂事。

1.2 常见触发条件分析：谁悄悄拉下了“总闸”？

系统锁死，从来不是单点暴雷，而是一连串“小动作”叠成的“大误会”。我们帮比亚迪、中国烟草、恒安纸业这些客户修过上万例故障，总结下来，八成以上锁死，逃不开这四类“幕后推手”：

🔹 过载保护动作：不是电机真烧了，而是电流采样信号异常（比如霍尔传感器受潮漂移），让PLC误判“刮板卡死”，一秒内触发硬线安全回路闭锁；
🔹 安全联锁异常：比如振动筛的振幅传感器掉线，或防爆区域的甲烷探头通信中断——系统宁可“错停十次”，也不“漏保一次”，直接走安全PLC（如PNOZ、SIS模块）硬切断；
🔹 通信中断：主站PLC和从站变频器/IO模块之间Modbus RTU丢包率超15%，或Profibus DP总线终端电阻松动，导致“心跳信号”断联3秒以上，安全协议自动升格为“锁定态”；
🔹 传感器信号丢失：这不是“没数据”，而是“数据可疑”——比如称重传感器输出在-5~+3mV间乱跳（正常应稳定在4~20mA），PLC判定“不可信输入”，按预设逻辑强制锁机。

💡 小贴士：
> 锁死 ≠ 程序坏了，更≠要重装系统。
> 它大概率是安全策略生效的结果，而非控制系统崩溃。
> 所以第一步不是“重启”，而是——查它为什么有权锁你。

（下节预告：2. 根本原因排查与分层定位 → 我们将带您一层层剥开“电气层→控制层→机械层”，像解剖一只冷静又倔强的工业章鱼 🐙）

——晋江速捷自动化｜不卖设备，只交底；不灌鸡汤，只给路径。

各位老师傅、值班工程师、刚接手老选煤线的年轻技术员——欢迎回到“系统锁死”诊断现场。上一节我们摸了脉、听了喘、看了红灯，确认了一件事：
> 这不是设备罢工，是它穿着安全铠甲，站在警戒线上，举手喊“停！”

那问题来了：
✅ 是谁下的令？
✅ 指令走的是哪条路？
✅ 铠甲上的锁扣，卡在电气？逻辑？还是刮板底下那块没清理干净的矸石？

别急着抄起螺丝刀去短接急停——晋江速捷干了7年自动化“急诊科”，见过太多“解锁成功，3小时后又锁”的轮回现场。真相往往藏在分层穿透式排查里：就像修一栋楼，漏水不能光补屋顶，得查水管、查地基、查隔壁家空调外机是不是正往你墙缝滴水。

我们把选煤机系统的“锁死决策链”，拆成三层：
🔹 电气层 —— 安全回路的“筋骨”，硬线说了算；
🔹 控制层 —— PLC与HMI的“神经+语言”，软逻辑定生死；
🔹 机械与工艺层 —— 设备本体的“呼吸与心跳”，不骗人，但容易被忽略。

下面，咱们一层一层剥，不跳步、不甩锅、不甩术语——只说人话，配实操锚点。

2.1 电气层：安全回路不是摆设，它是“铁面判官”

在选煤厂，安全永远比效率先亮红牌。而这张红牌，由纯硬件回路拍板——PLC再聪明，也无权绕过它。所以排查第一站：看电，不看屏。

🔧 关键动作清单（建议打印贴在主控柜门内侧）：
✔️ 急停回路逐点导通测试：
用万用表蜂鸣档，从急停按钮常闭触点→安全继电器输入端→中间继电器→PLC安全输入点（如S7-1500的F-IO模块DI端子），一路测通断。别信“按钮按下去有咔哒声”——内部触点氧化、弹簧疲劳、接线端子虚压，都可能“看着通，实际断”。我们帮恒安纸业修过一条线，锁死原因竟是急停盒背面一颗M3螺丝松了半圈，导致底座簧片接触不良，电阻飘到2.8kΩ（标准＜1Ω）。

✔️ 安全继电器状态三查法：
① 查LED指示灯是否全绿（注意：有些型号“RUN”绿、“ERR”灭≠正常，得看“OUT”或“Q1/Q2”输出灯是否同步亮）；
② 查线圈电压是否稳定DC24V±10%（别只测端子，要测继电器线圈两端——压降超1.5V？说明上游电源或线路老化）；
③ 查输出触点是否真正闭合（万用表测触点电阻＜0.1Ω，别信“灯亮就OK”）。

✔️ DC24V电源稳定性快筛：
拿示波器或带真有效值的万用表，测PLC供电端子纹波。若＞150mVpp，或空载/满载压差＞0.8V，大概率是开关电源老化或滤波电容鼓包——它不会让你PLC死机，但会让安全输入信号“抖动误判”，触发反复锁死。我们给某煤矿洗选厂做诊断时，发现PLC的24V地线与变频器PE混接，形成共模干扰，导致安全输入模块每17分钟误报一次“急停触发”，查了三天才揪出这根“幽灵地线”。

✔️ PLC I/O模块“望闻问切”：
- 望：模块状态灯是否异常闪烁（如西门子SM1223的“SF”红灯慢闪=通道短路）；
- 闻：靠近模块闻是否有焦糊味（尤其国产IO模块长期高温运行后）；
- 问：查PLC诊断缓冲区（TIA Portal里“诊断→诊断缓冲区”），过滤关键词 Channel, Input, Short；
- 切：拔插模块重启（注意防静电！），观察故障是否随模块转移——若换模块故障消失，别犹豫，换。

📌 速捷小经验：
> 电气层问题，90%以上能用“万用表+目视+重启”定位。
> 真正难的，是它和控制层“打配合”——比如安全继电器输出正常，但PLC程序里把它的反馈信号当普通DI用了，结果通信一抖，逻辑误判为“急停未复位”。这时候，单查电气会漏掉“控制层埋雷”。

2.2 控制层：PLC没疯，它只是太听“话”了

如果说电气层是法官，那控制层就是法庭上的证词、笔录和判决书。PLC本身不决定锁死，但它执行的逻辑、接收的信号、发出的指令，决定了“锁”会不会落下，以及落得有多死。

🔍 重点排查方向（无需编程高手，但需懂逻辑读图）：
✅ HMI权限锁定陷阱：
很多选煤线用昆仑通态或威纶屏，管理员密码被误操作锁定（比如连续5次输错），HMI会主动向PLC发送 LOCK_CMD=1 信号，并切断所有操作使能。现象：屏能亮、能看数据，但所有按钮灰显，且PLC里 MB100.0 = 1（锁定标志位）。解法不是重装屏，而是进HMI工程文件改 Password_Lock_Count 变量，或通过PLC强制写 MB100.0 := 0（注意：必须先确认安全回路已复位！）。

✅ 程序逻辑“死循环”伪装术：
不是PLC跑飞了，而是某段FB块（比如刮板速度PID调节）因传感器信号无效（如模拟量输入=0或超限），触发了无限等待条件（如 WHILE #Speed_OK = FALSE DO...END_WHILE），占满扫描周期，导致主循环卡住，安全看门狗超时——PLC自动进入STOP模式，同时激活安全输出。这种故障，在线监控看CPU负载100%，但诊断缓冲区只报 Watchdog timeout，不报具体块名。速捷工程师的习惯是：先屏蔽疑似块，再逐个启用，看卡点在哪。

✅ 通信“假在线，真失联”：
Modbus/Profibus不是“通了就行”，而是“稳了才算数”。常见坑：
- 地址冲突：两台变频器都设了站号03，主站轮询时收到乱码响应，自动剔除该从站，触发连锁停机；
- 超时参数过严：默认Modbus RTU超时300ms，但煤尘环境RS485通信衰减大，实际响应常达420ms——PLC等不及，判定“从站离线”，走安全降级逻辑；
- 终端电阻“薛定谔式存在”：总线两端该接120Ω，但有人只接一头，或用万用表测“通”就以为OK，实际阻抗漂移导致信号反射，白天正常，夜班湿度上升就锁死。

💡 实操技巧：
用PC+USB转485 + ModScan/ProfiTrace抓原始报文，比看HMI“通信正常”图标靠谱100倍。我们帮一家冶金客户解决过类似问题——抓包发现98%的读取请求返回 0x04 Slave Device Failure，根源是某台老旧振动电机保护器的Modbus固件不支持保持寄存器批量读，但PLC程序偏要用FC3读100个地址……改用FC4分段读，故障归零。

2.3 机械与工艺层：设备不说话，但它“卡”得很诚实

最后这一层，最朴实，也最容易被忽略——因为PLC报错代码里，永远没有“刮板里卡了半块矸石”这个选项。但它，往往是压垮骆驼的最后一粒煤。

🛠️ 典型机械/工艺诱因直击：
🔸 刮板输送机卡阻连锁：
不是电机过载，而是尾部清扫器积煤硬化，推力反传至头轮轴承，导致编码器脉冲丢失 → PLC判断“速度突降为0” → 触发急停联锁。现象：变频器无报警，PLC输入点I0.5（编码器A相）信号中断，但万用表测编码器供电正常——问题在机械传动间隙被煤泥填满，轴不动，码盘空转。

🔸 振动筛堵料引发的“温柔锁死”：
筛面糊死→振幅衰减→加速度传感器输出＜阈值→PLC判定“筛分失效”→自动切断上游给料→下游皮带因空载低速运行→电流检测模块误报“堵转”→最终触发安全锁。整个过程PLC没报一个硬故障，只在历史日志里留一行：[ALERT] VIBRATION_AMPLITUDE_LOW @ 14:23:17。

🔸 防爆区域气体浓度“隐形锁”：
甲烷探头本身没问题，但安装位置在通风死角，早班开机前CO₂/CH₄局部富集，探头读数瞬间飙到120%LEL → 安全PLC（如PNOZ mc2p）硬线切断主回路 → HMI只显示GAS SAFETY LOCK，连具体数值都不给——因为这是IEC61508要求的“黑箱式安全动作”，不解释，只执行。

🎯 速捷工程师现场口诀：
> “PLC报警看代码，现场报警看煤渣。”
> 锁死前10分钟，去刮板尾、筛面下、探头罩、电缆桥架底部转一圈——
> 你看到的那团湿煤、那层浮灰、那截松脱的皮带挡板，
> 往往比诊断软件更早告诉你：“这儿，不对劲。”

（下节预告：3. 应急处置流程与长效预防机制 → 我们不教你怎么“暴力解锁”，而是给你一套经比亚迪、中国烟草验证过的“安全开锁SOP”，以及让锁死少来敲门的3个低成本升级点）

——晋江速捷自动化｜查得到层，下得了手，扛得住责。
（温馨提示：本节所有方法，均基于真实案例脱敏整理，无广告植入，无违禁承诺。安全，是我们唯一不敢开玩笑的事。）

各位还在主控室盯着红灯发呆、一边泡面一边等厂家工程师的老师傅们——
别急着翻微信里那个“PLC强制解锁教程”PDF（里面第三步写着“短接X10端子”，但没告诉你短接完变频器可能炸IGBT）；
也先别打电话问供应商“密码是多少”（人家客服刚查完系统，回你一句：“您这型号2016年停产，文档已归档”）。

“选煤机系统锁死了”不是一道数学题，而是一次安全系统的合规应答。
它的存在，不是为了给你添堵，而是替你拦下一次皮带撕裂、一次电机抱死、一次甲烷爆燃。
所以我们的目标从来不是“最快解锁”，而是：
✅ 解得对（不绕过安全逻辑，不埋二次隐患）
✅ 解得稳（复位后连续72小时无复发）
✅ 解得少（明年这时候，你大概率在喝茶，而不是抠万用表）

下面这套流程，是晋江速捷七年现场“拆锁”经验熬出来的——
它被比亚迪新能源电池产线用过（防爆区+高洁净要求），被中国烟草某卷包厂验证过（24小时连续运行不容闪失），也被恒安纸业三条老线反复打磨过（设备新旧混搭、图纸残缺、老师傅口述逻辑）。
没有玄学，只有步骤；不靠运气，只靠确认。

3.1 安全解锁标准化步骤：三确认、两测试、一释放，拒绝“蒙眼开锁”

⚠️ 重要前提：
所有操作，必须建立在“物理安全已闭环”基础上。
即：急停按钮已复位、安全门已关闭、检修挂牌已摘除、现场无人员滞留——这不是形式主义，是《GB/T 16855.1-2018 机械安全控制系统安全相关部件》的硬性要求。速捷工程师进厂第一件事，不是看PLC，而是拍下安全回路照片+签字确认单，存档备查。

🔧 “三确认、两测试、一释放”SOP（现场可打印A5卡片随身带）：

✅ 第一步：三确认（缺一不可，动笔打钩！）

确认项	怎么验？	错误示范	速捷实操Tips
① 急停回路物理复位确认	逐个按下所有急停按钮（含现场柱、控制台、皮带沿线拉绳开关），听清脆“咔哒”声 + 用万用表测对应常闭触点电阻＜0.1Ω	“我看按钮弹出来了，应该好了” → 实际内部触点卡滞未弹回	我们给某建材厂做服务时，发现3号转运站拉绳开关外壳完好，但内部弹簧锈死，按钮按下去能弹，触点却卡在断开位——必须测！
② 安全继电器输出状态确认	查安全继电器面板LED（如PNOZmulti的Q1/Q2绿灯常亮）+ 万用表实测输出触点电压（DC24V，且带载压降＜0.3V）	只看“RUN”灯亮就认为OK	注意：有些安全继电器有“启动延时”功能（如PNOZ X5），复位后需等待3~5秒才真正输出，灯亮≠已输出！
③ PLC安全输入信号确认	进TIA Portal/ GX Works2在线监控，查对应安全DI点（如I0.0）实时值=1，且诊断缓冲区无`F-DI error`报错	“HMI上显示‘安全正常’就信了” → HMI画面可能是静态变量，非实时读取	速捷标配工具：便携式PLC信号模拟器，可单独给安全DI点注入24V，验证PLC是否真实采样

✅ 第二步：两测试（验证“锁”确实松动了）

🔹 测试1：安全回路通断闭环测试
→ 断开PLC安全输出端子（如Q0.0），用导线临时短接安全继电器输出端与PLC安全输入端（模拟“回路导通”），观察PLC是否退出STOP模式、CPU RUN灯亮起。
✔️ 若亮：说明电气层通路OK，问题在控制层或更高；
❌ 若不亮：立刻停手！回头重查2.1节——90%概率是某个急停触点虚接或安全继电器未真正吸合。

🔹 测试2：软件强制释放条件验证
→ 在PLC程序中定位联锁释放逻辑块（如FB250 “Unlock_Safety”），在线强制 #Unlock_Allow := TRUE，观察：
• 是否触发 #Safety_Reset_Cmd 输出；
• 对应安全输出点（如Q0.0）是否变为1；
• 安全继电器Q1/Q2灯是否同步熄灭再亮起（表示成功复位）。
💡 关键提醒：此操作仅限已确认安全回路物理正常后执行！否则等于让PLC“假装安全”，风险自负。我们坚持：宁可多花15分钟测硬件，也不省1分钟赌逻辑。

✅ 第三步：一释放（唯一允许的“解锁动作”）

→ 当上述六项全部通过，且HMI显示“安全就绪”、PLC处于RUN模式、所有联锁标志位清零后——
手动触发一次“系统软复位”指令（非断电重启！）：
• 昆仑通态屏：长按“复位”按钮3秒（非“取消”键）；
• 西门子HMI：进入“维护→系统复位→确认”；
• 自研HMI：输入工控密码后点击【安全释放】按钮（后台自动校验所有前置条件）。

📌 为什么不用“直接断电重启”？
因为：
❌ 断电会丢失PLC保持性存储区数据（如累计运行时间、故障计数）；
❌ 可能导致变频器参数丢失（尤其国产小品牌）；
❌ 更严重的是——若安全继电器带电容储能，断电瞬间可能产生反向电动势，击穿PLC安全输入模块。
✅ 软复位则由PLC程序主导，在确保所有安全条件满足后，有序释放输出、清空报警、重置计时器——这才是工业级的“优雅重启”。

🌟 速捷金句：
“真正的应急能力，不是手速有多快，而是判断有多准；
最高级的解锁，不是绕过锁，而是让锁自己承认：‘人已到岗，门可开了。’”

3.2 预防性维护升级建议：让锁死，变成“想锁也锁不住”

治好一次锁死，是维修；
让锁死少来敲门，才是本事。
根据我们服务过的10000+案例统计：73%的重复性锁死，源于三个可低成本改造的“沉默漏洞”——它们不报警、不报错、甚至不写入日志，但年复一年，默默消耗你的开机率和夜班咖啡因。

我们不推“换整套DCS”，只给三条已落地、见效快、ROI清晰的升级建议：

🔧 建议1：给关键传感器加“双保险”——冗余不是奢侈，是止损

▸ 场景：振动筛振幅监测、刮板电机编码器、甲烷探头信号
▸ 问题：单点失效→PLC误判→连锁锁死（如编码器断线，PLC以为“速度归零”，立即停机）
▸ 升级方案：
- 硬件冗余：同一测点加装第二只同型号传感器（成本≈单只1.2倍），接入PLC不同通道；
- 逻辑冗余：在程序中增加表决算法（如2取1、2取2），当两路信号偏差＞15%，触发“传感器异常”预警而非直接锁死；
- 速捷交付物：免费提供冗余判断FB块源码（支持S7-1200/1500、三菱GX Works3），现场30分钟导入调试。
✅ 案例：某冶金厂烧结配料线，加装双编码器后，同类锁死故障下降92%，年减少非计划停机147小时。

🔧 建议2：把“一刀切”的联锁阈值，变成“会呼吸”的动态区间

▸ 场景：温度、振动、电流、气体浓度等模拟量联锁
▸ 问题：固定阈值（如“振动＞8mm/s立即停机”）在煤泥工况下频繁误报——冬天煤湿易糊筛，振幅天然偏低；夏天煤干易扬尘，振幅波动大。
▸ 升级方案：
- 在PLC中嵌入自适应阈值算法：以24小时历史数据为基线，动态计算±2σ浮动区间；
- 设置三级响应：
▫️ 超阈值10% → HMI弹窗预警（不锁）；
▫️ 超阈值20% → 降频运行（减载不停机）；
▫️ 超阈值30%持续10秒 → 才触发安全锁。
✅ 案例：恒安纸业某包装线，改造后气体浓度联锁误动作从月均6.3次降至0.2次，且首次预警准确率提升至94%。

🔧 建议3：在PLC旁，悄悄装一个“健康哨兵”——边缘侧实时监测模块

▸ 场景：通信稳定性、电源纹波、模块温度、程序扫描周期抖动
▸ 问题：传统DCS只能报“通信失败”，无法提前预警“通信正在恶化”；PLC自身不记录“过去3小时扫描周期平均延长了12ms”。
▸ 升级方案：
- 加装速捷定制EdgeGuard边缘监测模块（尺寸如烟盒，DIN导轨安装，无需改PLC程序）；
- 实时采集：RS485总线误码率、24V电源纹波峰峰值、CPU温度、各IO模块通道电阻；
- 本地生成健康报告（PDF自动邮件推送），超标项标红并附处置建议（如“建议清洁X3端子排氧化层”）；
- 最关键：当检测到“通信误码率连续5分钟＞0.8%”，自动触发PLC软复位（非断电），抢在锁死前完成自愈。
✅ 案例：比亚迪某电池极片分切线，部署后实现“锁死故障0发生”，预测性维护工单量提升300%，备件库存降低22%。
