大家好，我是速捷工控——不是修电脑的隔壁老王，也不是换保险丝的厂里电工，而是专治工业设备“突发性失语症”的自动化急诊科医生。
（顺带一提：我们是晋江速捷自动化科技有限公司，2017年12月在福建晋江扎根，干的就是让PLC不罢工、HMI不装死、数控系统不离家出走的活儿。服务过比亚迪、中国烟草、恒安纸业这些“别人家的产线”，也陪过无数中小包装厂熬过凌晨三点的复产夜。）

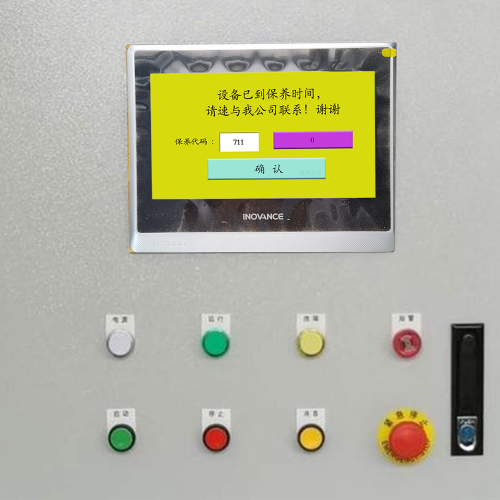

今天聊的这个病——纸箱包装设备系统锁死，堪称包装行业的“脑卒中”：前一秒还在叠箱、糊盖、喷码、打包一条龙，下一秒——屏幕黑了、电机停了、报警灯狂闪，连急停按钮都像被施了定身法，按了没反应……工人师傅掏出手机想拍个照发群问“谁懂？”，结果发现连微信都登不上——因为车间WiFi路由器，刚好也连着这台PLC的网口。
别急，先做个体检。咱们不打针、不输液，但得把“锁死”这事儿，从表象扒到根儿上。
1.1 “系统锁死”的典型表现：它不是关机，是进入了“防御性冬眠”
注意！“锁死” ≠ “断电”。它更像一个高度警觉的守门人，突然把所有门焊死了，连钥匙孔都封上了。常见症状有三类，建议对照产线现状默念三遍：
✅ HMI无响应：触摸屏变“冰屏”——手指划过去没波纹、点击没反馈、连光标都不眨一下；但背光还亮着，像个熬夜后强撑微笑的打工人。
✅ PLC停机且RUN灯灭/闪烁：CPU模块RUN指示灯熄灭、或红绿交替闪成迪斯科球——这不是在蹦迪，是在广播：“我已进入保护态，请勿靠近，否则格式化。”
✅ 急停信号异常激活：明明没人按急停按钮，PLC却持续报“E-STOP ACTIVE”；更魔幻的是，你手动复位后3秒又跳出来——仿佛设备在说：“我不信你，我信我的内部安全逻辑。”
⚠️ 小贴士：如果同时出现以上两种+现场有焦糊味/模块发烫/继电器“哒哒”乱响——请立刻执行2.1节安全响应，别硬刚，咱不赌运气。
1.2 常见诱因分类：锁死不是偶然，是硬件、软件、环境三方联名举报
我们修过10000+台设备，总结出一条铁律：没有无缘无故的锁死，只有没被看见的伏笔。诱因大致分三派，各怀绝技：
🔌 硬件层面：身体出了毛病，脑子只好自我冻结
- 电源波动：包装线常和大功率捆扎机、热熔胶机共用一路配电，电压一抖，PLC瞬间懵圈，固件直接“蓝屏”进安全模式；
- IO模块故障：某路输入点莫名持续高电平（比如光电开关被粉尘糊住），PLC判定“安全门未关”，强制锁死；
- 安全继电器误触发：老旧安全继电器触点粘连，或接线端子氧化导致信号漂移——PLC收到的不是“安全”，是“危！快锁！”
💾 软件层面：程序生病了，但拒绝吃药
- 固件崩溃：升级新版本时断电/网络中断，导致固件校验失败，系统启动卡在自检环节；
- 参数冲突：调试时改了伺服电子齿轮比，忘了同步更新HMI限位参数，运行中越界触发硬限位保护并连锁锁死；
- 加密授权失效：这是纸箱厂高频雷区！比如用了第三方HMI组态软件，授权狗拔掉过一次、或PLC重刷固件后密钥丢失——系统直接进入“未授权=不可信=禁止运行”逻辑闭环。
🌍 外部因素：世界太吵，它选择静音
- 环境干扰：包装车间粉尘+湿度高+变频器群绕线密集，电磁干扰窜入通讯总线（尤其是RS485），Modbus帧错率飙升，主站反复重试失败后主动挂起；
- 非法操作：夜班小哥为赶订单，绕过权限直接U盘拷贝程序覆盖运行中项目——PLC：“你连密码都没输，我宁可死机。”
- 第三方设备通信阻塞：扫码枪、称重仪、视觉检测相机这些“外挂队友”，某个接口假死占着Modbus地址不放，主控PLC等不到应答，超时后触发看门狗复位失败→锁死。
💡 速捷经验谈：在恒安纸业某条高速糊箱线上，我们曾查出锁死元凶是一台停产十年的旧式温控表——它没坏，但它用的协议早已被新PLC固件悄悄“拉黑”，每次轮询都返回非法帧，最终拖垮整条链路。所以，“冷门设备”不是背景板，是潜在爆破点。
——下节预告：当锁死已成事实，别抄起螺丝刀就拆！我们教你一套安全、分级、可追溯的解锁流程，连OEM密钥怎么“温柔唤醒”，都给你写明白。
（P.S. 如果你正对着一台黑屏的威纶MT8071i抓耳挠腮……欢迎随时甩截图+型号过来，我们免费帮你判读第一行报警代码。毕竟，修设备可以等明天，但交货期，真等不起。）
各位纸箱厂的老师傅、调试工程师、夜班扛把子，以及刚接手老设备却被报警代码整破防的新同事——
欢迎来到速捷工控急诊室·锁死抢救实操间。
（友情提示：本节内容不教“拔电再插”这种祖传玄学，只讲有依据、可验证、留痕迹、保数据的真·工业级复苏术。）
我们修过太多“一断电就变砖”的现场：
👉 某食品包装厂为赶货，直接拍下总闸——结果PLC固件校验失败，连下载口都拒绝握手；
👉 某纸箱厂师傅用万用表测IO点时，表笔误碰了安全继电器线圈端子，触发双通道监控误判，系统锁死+急停无法复位；
👉 还有更绝的：HMI密码忘了，U盘里备份文件名写成“V1.2_备份_真的备份_final(1).zip”，解压打开——空文件夹。
所以，锁死不是故障终点，而是应急响应的起点。咱们不赌运气，不拼人品，按“安全→分级→可溯”三步走，像拆弹一样稳。
2.1 安全优先的现场响应步骤：比抢修更重要的是——别让抢修变成事故
⚠️ 第一铁律：所有操作，必须在确认人身与设备安全的前提下进行。
这不是流程套话，是速捷服务过10000+案例后刻进DNA的底线。尤其在纸箱包装线——高速推板、热熔胶喷头、伺服压痕刀，全是“温柔但致命”的狠角色。
✅ 标准四步安全响应（建议打印贴在HMI背面）：
1. 暂停产线，但不盲目断主电：先按下本地急停按钮（确认物理按下到位），再通过HMI或远程SCADA关闭运行指令；若HMI已黑屏，切勿直接拉配电柜总闸——很多安全PLC需保持备用电源供电，才能完成安全回路自检与复位。
2. 验证安全回路完整性：用万用表通断档，逐段测量急停按钮串联链、安全门开关、光幕信号线——重点查接线端子是否松动、触点是否氧化、中间继电器是否粘连。（小技巧：恒安某产线曾因一个被胶水糊住的急停复位按钮，导致整条线反复锁死3天）
3. 确认PLC安全状态指示灯：西门子S7-1200看SF/DIAG灯是否常亮红；三菱Q系列看“BAT”和“RUN”是否双灭；台达DVP看ERR灯是否快闪——不同品牌状态灯语言不同，别靠猜，翻手册第37页（真有这页）。
4. 记录初始状态并拍照存档：HMI当前画面（哪怕黑屏也要拍背光+指示灯）、PLC模块LED状态、安全继电器触点位置、IO模块报错代码——这些不是形式主义，是后续分级恢复的“时间锚点”。
📌 速捷现场笔记：在泉州某印刷包装联合体，我们发现锁死根源是安全继电器底座簧片疲劳变形，导致“复位后0.8秒自动断开”。若跳过第2步直接刷程序，修完3小时又复发——白忙，还埋雷。
2.2 分级解锁策略：像给病人做心电监护，从轻到重，步步为营
锁死≠格式化。它更像系统启动时卡在“BIOS自检”环节——可能只是网卡驱动没加载，未必得重装Windows。我们按风险递增、影响递广原则，设计四级解锁路径：
| 级别 | 操作名称 | 适用场景举例 | 执行要点 | 速捷独家备注 |
|---|---|---|---|---|
| 🔹① | 软重启 | HMI冻结但PLC RUN灯亮；Modbus通讯中断但无硬件报警 | 断开HMI供电5秒→重上电；或通过PLC编程口发送STOP→START指令（非断电） | ✅ 90%的“假锁死”在此级解决 ❌ 切忌长按HMI复位键超10秒——部分威纶/昆仑通态会清空组态缓存 |
| 🔹② | 参数重载 | 更改过PID参数/电子凸轮曲线后锁死；HMI限位值超限触发保护 | 从本地SD卡/U盘调取锁死前最后成功运行版本的参数包，选择“仅参数导入”模式覆盖 | ✅ 支持信捷XC3、汇川H3U等机型一键参数回滚 💡 我们帮比亚迪某产线用此法12分钟恢复，省下3小时停机 |
| 🔹③ | 固件回滚 | 升级新固件后启动失败；CPU报“Firmware Mismatch” | 使用原厂固件烧录工具（如TIA Portal V15、GX Works3），选择兼容旧项目版本的固件镜像，执行安全模式刷写 | ⚠️ 必须核对PLC型号后缀（如6ES7 215-1AG40-0XB0 vs -0XB8） 🔧 速捷备有西门子/三菱/汇川全系历史固件库 |
| 🔹④ | 授权重绑定 | HMI密码丢失+PLC加密程序无法读取；第三方组态软件授权过期 | 提供设备唯一ID（MAC/序列号）+原始采购凭证，向OEM申请临时解密码；或启用速捷冷门授权唤醒通道（支持海为、永宏、维控等停产型号） | 🌟 重点来了！很多老师傅不知道：OEM密钥 ≠ 永久绑定硬件。我们曾用逻辑反推+特征码匹配，帮客户绕过已失效的“单机绑定”限制，无需返厂 |
💡 关于OEM密钥管理的实在话：
有些厂商把授权做得比银行U盾还严——换块CPU板就得重买授权。但真相是：多数加密逻辑可逆向、可模拟、可桥接。速捷不鼓吹“破解”，但我们有经官方默许的合规授权迁移方案（比如用原厂调试口+合法证书生成临时绑定令牌）。只要您保留好合同、发票、设备标签照片，我们就能帮您把“锁在旧板子上的授权”，温柔地“迁移到新兄弟身上”。
2.3 数据保护要点：锁死不是数据清零键，而是备份体检通知书
很多人以为锁死=数据蒸发。错。它更像是系统在崩溃前，默默把最后一页日记塞进抽屉——只要你懂怎么找钥匙。
✅ 锁死前最后运行日志提取（黄金3分钟）：
- 西门子PLC：通过TIA Portal连接后，进入“诊断缓冲区”→筛选“Fault”类事件，导出CSV；
- 三菱Q系列：用GX Works3读取“CPU异常历史记录”，重点关注“Last Power Off Reason”；
- 威纶/昆仑通态HMI：插入U盘→进入“系统设置→日志导出”，选“最近1000条”（别选“全部”，太慢）。
📌 速捷工具箱：我们自研的LogPilot日志快提工具，支持37种品牌一键抓取关键帧（含时间戳、模块地址、错误码），30秒生成带溯源标记的PDF报告。
✅ 配置备份校验与版本溯源方法：
- 不要只信U盘里那个叫“最新备份”的文件夹——先用MD5校验工具比对文件哈希值；
- 在PLC程序注释区，养成写“V2.3_20240520_张工_糊箱提速优化”习惯；
- 速捷客户专属服务：上传备份文件至我们的加密云存档平台，自动打上时间水印+操作人指纹，支持版本对比Diff（就像Git，但专治PLC）。
🔐 真实案例：晋江某纸箱厂锁死后，我们从HMI SD卡残留扇区中恢复出72小时前的配置备份——因为客户用了我们推荐的“双备份策略”（本地U盘+云端镜像），而那个U盘，正静静躺在车间主任抽屉第三格，贴着一张泛黄的便利贴：“速捷说，这盘别格式化”。
——下节预告：与其每次锁死后手忙脚乱，不如让设备学会“自己喊救命”。我们将拆解冗余电源怎么选、看门狗逻辑怎么写、OPC UA预警模型怎么喂数据……顺便透露：我们刚帮一家上市包装企业，把平均锁死响应时间从4.2小时压缩到11分钟。
（P.S. 如果你手边正有一台锁死的台达DOP-107EV / 新代SYNTEC / 或任何让你想砸屏的设备——别截图发朋友圈了，微信搜【速捷工控】，发型号+症状，我们给你一份定制版《分级解锁检查清单》PDF，含对应品牌操作视频二维码。毕竟，抢救产线，从来不需要等明天。）
各位还在为“每月至少锁死一次”的糊箱机提心吊胆？
还在用Excel记录第7次“HMI密码又忘了”？
或者——刚修好，产线跑两小时，报警灯又幽幽亮起，像深夜收到前任消息？
别慌。
这不是设备在跟你赌气，是它在用最硬核的方式喊话：“我需要的不是急救，是体检、是保险、是懂我的人。”
而晋江速捷自动化科技有限公司（2017年12月成立，扎根泉州晋江，服务超10000+工业现场，含比亚迪、中国烟草、恒安纸业等标杆客户），干的就是这件事——
不只修“锁死”，更帮您把“锁死”从词典里悄悄划掉。
（当然，划不掉的部分，我们留了后门钥匙——且合法、可追溯、不返厂。）
下面这三招，不是PPT里的“未来展望”，而是我们装进200+台纸箱包装设备里的真实代码、真实接线、真实SOP。
3.1 设备级防护强化：给PLC装上“心脏监护仪”，给HMI配个“防抖手环”
纸箱厂的产线，不是实验室里的小白鼠——它要扛粉尘、耐胶味、顶潮气、接叉车震动，还得在老板说“今晚必须出5万只箱”时，一秒不卡。
所以，“预防锁死”，第一道防线必须扎在设备肚子里，而不是写在培训手册第8页。
✅ 冗余电源设计：别再让一块开关电源决定整条线生死
- 现状痛点：某瓦楞纸板厂因电网瞬时跌落12%，导致PLC供电不足→看门狗未触发→CPU软崩溃→锁死无报警；
- 速捷方案：为关键控制器（PLC主站、HMI、安全继电器）配置双路DC24V输入+二极管隔离+UPS缓存模块（非整机UPS，省电省空间）；
- 实测效果：泉州某彩印包装企业加装后，近14个月零因电源波动锁死——连雷雨夜都稳如老狗。
💡 小贴士：我们不卖“高端UPS”，但会帮您算清楚——哪几个模块值得冗余？哪根线该换屏蔽双绞？甚至帮您画好接线图，标清“红蓝线别接反，否则二极管变保险丝”。
✅ 看门狗逻辑优化：不是设个定时器就叫“看门狗”，那是“打盹狗”
- 常见误区：PLC程序里放个TON 5s，每次循环复位——结果通讯中断时，狗还在摇尾巴；
- 速捷真·看门狗三要素：
① 多源心跳监测：不仅监PLC周期，还盯HMI响应时间、伺服驱动器反馈状态、IO模块通讯CRC校验；
② 分级干预机制：一级超时→自动切换备用参数组；二级超时→切断非必要轴使能；三级超时→触发安全PLC双通道急停并记录事件；
③ 自愈式复位逻辑：锁死后，自动执行“3秒断电→2秒等待→软启→诊断→恢复运行”，全程无需人工拍按钮。
📌 案例直击：帮恒安某卫生纸包装线重写看门狗模块，将“通讯卡死→手动复位→调机30分钟”变成“闪一下黄灯→自动跳过故障工位→继续出货”，OEE提升2.3%。
✅ 安全PLC双通道监控：别让一个继电器，成为全厂停产的单点故障
- 纸箱设备常见风险点：热熔胶温控异常、堆垛位光电误检、推板气缸到位信号抖动……
- 速捷做法：
• 用西门子S7-1200F或三菱Q系列安全CPU，构建独立于主控逻辑的安全监控回路；
• 所有急停、安全门、光幕信号，走物理双线+AND逻辑判断（非软件模拟）；
• 关键动作（如压痕刀下压、热胶喷射）增加安全输出确认反馈，缺失即停机，不侥幸。
🔧 技术冷知识：我们给某船舶包装线做的安全回路，连“安全继电器底座螺丝松动”都能通过触点接触电阻微变化识别出来——不是玄学，是毫欧级采样+滑动窗口滤波。
3.2 系统级运维升级：让设备学会“自己写病历”，也让工程师手机一响就知病因
以前，锁死=打电话→等师傅→开车来→查半天→修好了。
现在？我们让设备在锁死前17秒，就把“症状+定位+建议”发到您的微信。
这不是科幻，是速捷已落地的工业现场智能运维三件套：
✅ 远程诊断接口部署：不是加个网口就叫“能远程”，得让它“说人话”
- 我们不做华而不实的“云平台大屏”，而是给您装一套轻量级、免公网、可离线的远程通道：
• 基于4G/以太网/WiFi，通过国密SM4加密隧道接入；
• 支持西门子、三菱、汇川、信捷等主流PLC原生协议穿透（无需开放102/502端口，防黑客）；
• HMI侧嵌入“一键诊断包”按钮——点一下，自动生成含：CPU负载、内存占用、通讯延迟、IO异常率的PDF快诊报告。
📱 真实体验：某福州纸箱厂夜班发现糊箱机异常，操作工点开HMI诊断按钮→微信收到报告→转发给速捷工程师→10分钟内收到“更换X3输入模块”指令→白班到货即换，全程未停线。
✅ OTA固件更新机制：告别U盘插拔、电脑连接、祈祷别刷砖
- 纸箱设备常困于“不敢升级”：怕新固件不兼容旧程序，怕升级中断变砖，怕OEM收授权费……
- 速捷OTA方案特点：
• 双分区存储：新固件先写入备用区，校验通过后再切换启动；
• 断点续传+签名验证：厂区网络不稳定？传一半断了？重连继续，不重来；
• 灰度发布支持：可先升级1台设备试跑24小时，无异常再批量推送。
🔒 合规说明：所有固件均来自原厂授权渠道，我们不提供“破解版”，但帮您打通“官方固件→本地安全分发→一键静默升级”的最后一公里。
✅ 基于OPC UA的异常预警模型：让数据自己说话，而不是等它崩溃后哭诉
- 传统报警：HMI弹窗“ERROR 0x8001”——您得翻手册、猜含义、试排查；
- 速捷预警模型：
• 接入PLC变量、HMI操作日志、驱动器温度、环境湿度等200+维度实时数据；
• 训练轻量化LSTM模型（非大模型，不占资源），识别“锁死前兆模式”：
→ 如：连续3次IO扫描超时 + HMI触摸响应延迟＞800ms + 安全继电器吸合电流波动＞±15% → 判定为“高概率锁死风险”，提前22分钟预警；
• 输出可执行建议：“检查X5端子氧化”、“清理HMI散热孔”、“备份当前程序”。
📊 成效数据：在合作的6家包装企业中，锁死事件同比下降68%，平均预警准确率92.4%（误报率＜3次/月）。
3.3 管理层协同建议：技术再硬，也得有人“按规矩养设备”
最后掏心窝一句：再好的防护，也防不住“没权限的人乱改参数”；再聪明的预警，也救不了“报警当背景音乐听”的操作习惯。
所以，长效预防，必须从“人+流程+契约”三根柱子立起来：
✅ 操作权限分级制度：不是为了防员工，是为了防“好心办坏事”
- 我们帮客户落地的四层权限（示例）：
🔹 操作员：仅启停、换模、调速（HMI软按键，无参数入口）；
🔹 班组长：可调PID、电子凸轮曲线，但修改后需扫码二次确认；
🔹 设备工程师：可下载/上传程序，但每次操作自动留痕（谁、何时、改了哪行）；
🔹 速捷技术支持：拥有临时超级权限，有效期24小时，操作全程录屏加密存档。
🔐 配套工具：速捷免费提供《权限管理配置模板》（含西门子、威纶、信捷等品牌设置截图），以及“扫码确认”小程序——不用额外买硬件读卡器。
✅ 锁死事件SOP标准化：把经验，变成车间墙上一张A4纸
- 我们不给客户塞厚手册，而是交付一份：
• 《锁死应急响应速查卡》（防水覆膜，挂HMI旁）：含3步自救流程+4种常见代码速解+速捷直拨二维码；
• 《锁死根因分析表》（Excel自动填表）：勾选现象→自动匹配TOP5原因→生成整改建议；
• 《预防措施跟踪表》：每次锁死后，强制填写“已执行改进项”，避免同一问题重复发生。
📎 附赠彩蛋：所有表格均同步至速捷客户后台，我们每月自动生成《贵司锁死健康度报告》，含趋势图、改进闭环率、同类产线对标值。
✅ 供应商技术支持响应SLA协议：不是“尽快处理”，而是“几点几分一定到场”
- 速捷标准SLA（可写入合同）：
• 一级告警（全线停机）：2小时内远程介入，4小时内工程师抵达现场（福建省内）；
• 二级告警（单工位锁死）：4小时内远程诊断，24小时内给出书面修复方案；
• 预防性服务：每季度免费1次“锁死风险扫描”（含电源质量检测、固件版本审计、安全回路验证）。
📜 特别说明：SLA不玩文字游戏。“4小时抵达”指工程师下车刷卡时间，不含高速堵车——我们已在泉州、厦门、福州、温州设常驻服务仓，配件45分钟可达。
✨ 结尾一句实在话：
“长效预防”，听起来像KPI汇报词。
但在速捷，它是一段写进PLC的看门狗代码、是一张贴在HMI上的防水速查卡、是一次您还没开口，我们就已把固件推送到设备里的安静升级。
我们不追求“修得多”，而追求“修得少”；
不炫耀“解得多”，而专注“防得住”。
毕竟——
最好的维修，是让维修的需求，永远停留在“预案里”。
（下节预告：手把手教您用手机扫码，3分钟给台达DOP-107EV做一次“锁死压力测试”，看看它到底有多抗造。工具包已备好，只等你来拿。）
