——不是“中邪”，是它在认真喊：“喂！出问题了！”
各位印花界的老师傅、设备管家、夜班救火队长，以及刚接手产线就发现“屏幕黑着、按钮没反应、急停按钮红得像番茄”的新晋工程师朋友：别慌，平网印花机突然“锁死”，大概率不是机器叛逆期到了，而是它正用一套严谨又固执的逻辑，在向你发出求救信号。
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，服务超10000+台套工业设备，含恒安纸业、比亚迪、中国烟草等硬核客户）常年泡在印染车间、丝网产线、数码转印工厂里——见过太多“一按启动键，全厂安静如鸡”的名场面。今天咱不讲玄学，只拆逻辑；不甩术语，只说人话。
1.1 硬件层面锁定：身体说“不行”，脑子不敢动
平网印花机不是纯软件玩具，它有手（伺服电机）、有眼（编码器/光电开关）、有安全神经（急停回路、安全门触点）。一旦这些“生理指标”异常，系统会立刻启动“保护性休眠”——不是卡死，是主动锁死，防止带病运行酿成事故。
- 急停触发：最朴实无华的“暂停键”。但请注意：有些急停按钮带自锁功能，拍下去容易，旋出来难；还有些隐藏式急停（比如刮刀架旁、导带下方），被油污或布屑盖住后，压根没被“拍”过，却已默默断开回路。
- 安全门未闭合：现代平网机普遍配置双通道安全继电器+磁性开关。门缝卡一根线头、铰链松动导致微距偏移、甚至夏天热胀冷缩让门框轻微变形……都可能让系统判定“人还在里面，不准开机”。
- 编码器信号丢失：这是“失明型锁定”。主轴编码器掉线？网版定位精度归零；导带编码器抖动？张力控制直接罢工。常见诱因：接线端子氧化、屏蔽层破损引入干扰、编码器轴承磨损导致信号跳变——不是程序坏了，是“眼睛”花了。
✅ 速捷小贴士：遇到硬件锁定，先别急着重启PLC！拿万用表测下急停回路通断、用示波器看编码器A/B相信号是否干净——有时候，解决问题的工具，就在工具箱第三格，而不是微信里问“有没有密码”。
1.2 软件/控制系统锁定：脑子清醒，但“没权限”

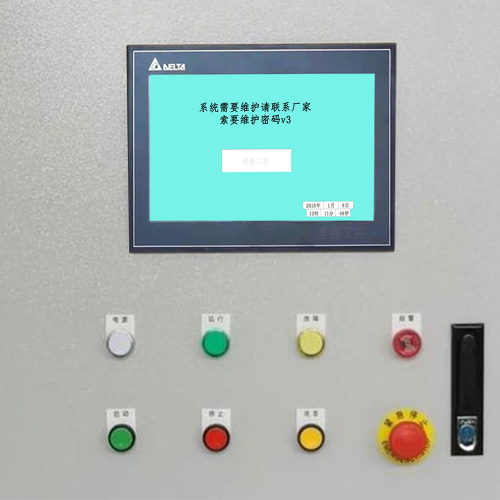

当硬件一切OK，屏幕却显示“用户无权限”“系统授权已过期”“PLC处于STOP状态且无法切换”，恭喜，你进入了“数字围城”。
- PLC程序异常：比如某段步进逻辑陷入死循环，或通讯模块报错后未设自动复位，PLC自己把自己关进了小黑屋（STOP模式）。更隐蔽的是：程序里埋了“时间炸弹”——某厂商定制版软件设定“试用期90天”，到期自动锁功能模块，连手动调速都灰掉。
- HMI权限限制：昆仑通态屏设了三级密码，操作工只记得“123456”，而管理员密码写在三年前的便利贴上，早已随台风卷走；又或者，触摸屏升级后兼容性翻车，登录界面渲染失败，导致“连输密码的机会都没有”。
- 密码遗忘 or 授权过期：这不是尴尬，是风险。尤其当原厂工程师离职、授权UKey遗失、或系统绑定MAC地址变更（比如换网卡），旧钥匙就真打不开新锁了。我们修过一台西门子S7-1200，密码丢了，但客户坚持“不能重装程序”，最后靠反编译梯形图+信号追踪，把逻辑一层层“听诊”出来——就像给PLC做心电图，再配出它的“心跳节律”。
✅ 速捷小贴士：我们支持全品牌PLC解密与程序修复（西门子、三菱、台达、汇川、永宏、欧姆龙…连停产多年的光洋KPC系列也能啃），不靠“猜密码”，靠逻辑还原。哪怕程序完全丢失，只要设备还能动（哪怕只能点动），我们就能根据IO动作反推控制逻辑——不是魔术，是十年现场攒出来的肌肉记忆。
1.3 外部因素诱发锁定：隔壁车间打了个喷嚏，你这台机子就感冒了
工业现场从不孤立。一次雷击、一场电压闪降、一段被叉车碾过的网线，都可能让平网机“应激锁机”。
- 电网波动导致参数重置：老式驱动器对电压敏感，瞬时跌落至360V以下，可能触发EEPROM参数清零，伺服抱闸力矩归零→系统判定“存在失控风险”，强制锁定。
- 网络通信中断引发安全联锁：如今平网机多接入MES或能源平台。当Profinet总线偶发丢包、EtherCAT拓扑中某节点掉线，主控PLC收不到“上级允许信号”，就会执行预设的安全策略——锁轴、停刮刀、禁启动。这不是故障，是合规。
✅ 速捷小贴士：这类问题，查日志比查硬件更快。我们帮客户远程调取PLC诊断缓冲区（Diagnostic Buffer），3分钟内定位是“电源模块报警”还是“IO控制器离线”。毕竟，真正的高手，不靠榔头敲，靠数据说话。
🔍 诊断路径一句话口诀：
先看灯（急停/安全门指示灯），再听声（伺服是否嗡鸣），三摸线（编码器/通讯线插紧没），四读日志（PLC/HMI报警代码），最后才动程序。
记住：平网印花机不会无缘无故锁死。它只是太较真——较真的安全逻辑、较真的工艺约束、较真的自我保护。而我们要做的，不是强行撬锁，而是听懂它的语言，再轻轻把门推开。
下一章，咱们聊聊：解锁操作规范与分级处置流程——哪些能自己按两下搞定，哪些必须叫人，哪些…建议直接泡杯茶，等我们带着加密狗和示波器上门。
——不是“点点点”，是分三步走的工业级开门术
各位正在产线前盯着黑屏、手悬在急停按钮上方、内心默念“佛祖保佑”的朋友：恭喜，你已顺利通过第一章《诊断路径》考试，现在正式进入第二章——解锁实操篇。
别担心，这不是《黑客帝国》片场，不需要戴墨镜敲代码；也不是修仙小说，不用闭关三年悟出“解密心法”。作为在晋江厂房里摸爬滚打、给比亚迪电池线调过伺服、帮恒安纸业抢修过印花主控柜的速捷工控（晋江速捷自动化科技有限公司，2017年12月成立，专注工业控制系统全生命周期服务），我们把“解锁”这件事，拆成了安全有底线、操作有章法、应急有备案的三级流水线——就像炒一盘闽南炣仔，火候分猛、中、文，急不得，也省不得。
2.1 安全前置步骤：动手之前，请先“画个圈”
在工业现场，“快”是美德，但“莽”是事故请柬。平网印花机一旦锁定，往往伴随高惯性网版、高温烘箱、高速导带——它不是手机死机，重启就行；它是带着动能和温度的“钢铁活物”。所以，所有解锁动作，必须踩稳三个踏板：
✅ 断电确认（双确认制）
- 不是关掉HMI电源就叫断电！要断开主回路断路器（QF1），并用验电笔实测PLC输入端子、伺服驱动器主回路端子无残压；
- 更关键的是：挂牌上锁（LOTO）——挂“禁止合闸，有人作业”警示牌，锁住断路器手柄。这不是形式主义，是法律红线。我们修过一台被“同事顺手推上电”的广数数控系统，结果伺服突然上电抱闸释放，网版架滑移30cm——万幸没砸到人，但那声闷响，至今还在老师傅梦里回放。
✅ 风险隔离（物理+逻辑双隔离）
- 物理上：拉下刮刀气源阀、关闭烘箱燃气总阀、松开主轴联轴器（如工艺允许）；
- 逻辑上：用编程电缆连接PLC后，先禁用所有输出（OB1中插入MCR指令或全局禁能块），确保哪怕误触发某段程序，执行机构也不会动。
✅ 日志导出与状态快照保存（你的数字备忘录）
- 导出PLC诊断缓冲区（Diagnostic Buffer）、HMI报警历史、伺服驱动器故障码（如三菱MR-J4的AL.03/AL.16）；
- 对HMI界面、PLC运行模式（RUN/STOP）、各模块指示灯状态拍照存档；
- 如果支持，用TIA Portal / GX Works2 等软件做一次“在线读取+离线存档”——这不仅是备份，更是后续分析的“时间锚点”。
> 📌 速捷实操彩蛋：我们给客户做的每台设备档案里，都有一份《锁定前5分钟快照包》，含截图、日志、IO状态表。有次帮泉州某纺织厂复现“每天凌晨3:17自动锁机”，靠比对7天快照，揪出是MES心跳包超时引发的级联联锁——问题不在机器，而在隔壁系统的“生物钟”。
2.2 标准解锁方法：教科书级操作，90%的锁能自己开
当安全圈画好、风险控住、数据存妥，就可以启动“标准流程”了。记住：标准 ≠ 简单，而是最可控、最低风险、最易追溯的路径。
🔧 本地复位流程（首选！适用80%急停/安全门类锁定）
- 步骤口诀：“一旋二按三等五秒”：
→ 旋出所有自锁式急停按钮（注意方向，有些是逆时针复位）；
→ 关严所有安全门，听清磁性开关“咔嗒”吸合声；
→ 按下HMI或操作箱上的“系统复位”软键（非“启动”键！），或长按PLC上的RUN/STOP拨码开关3秒；
→ 等待5秒，观察PLC的RUN灯是否稳定亮起，HMI是否跳转至主画面。
- ⚠️ 注意：若复位后RUN灯闪烁或报“SF”红灯，说明硬件故障未消除，别硬推——回到1.1节，再查编码器、限位开关。
🔐 管理员账户强制登录（HMI/PLC权限锁专用）
- 昆仑通态/威纶屏？试试通用万能密码组合：admin/111111、root/123456、super/888888（仅限老版本，新固件已失效）；
- 西门子KTP/TP系列？用WinCC flexible连接，勾选“忽略用户管理”，直接进工程模式；
- 台达DOP系列？断电状态下，同时按住“F1+F4+F6”上电，进入恢复出厂设置菜单（⚠️慎用！会清空配方）。
> 💡 速捷贴心提示：我们不主张“暴力清空”。如果你的屏是昆仑通态MT8152T，密码忘了但程序还在——我们能用专用工具直读Flash芯片，提取原始工程文件，连注释一起还原，不伤一兵一卒。
🌀 固件级恢复模式启用（系统崩溃/参数错乱终极保险）
- 适用场景：HMI花屏卡死、PLC反复进入STOP、触摸屏升级失败变砖；
- 操作举例：
▪ 信捷XD/XL系列PLC：短接COM与RESET端子3秒，进入Bootloader模式，可重刷固件；
▪ 汇川H5U系列：按住面板“ESC”键上电，进入固件更新界面；
▪ 威纶TK系列：用USB线连接PC，运行EBPro软件选择“固件强制升级”。
- ✅ 关键提醒：固件版本必须与硬件型号严格匹配！我们见过客户用V3.2固件刷V2.5硬件，结果PLC变“哑巴”——最后靠JTAG调试器硬救，多花了两天。
2.3 非常规应急方案：持证上岗，方能“越界操作”
当标准流程全部失效，且停产损失以分钟计——这时，就需要“非常规手段”。但请注意：这不是野路子，而是有资质、有授权、有兜底的精密手术。
📡 PLC在线监控调试（看懂它在想什么）
- 连接PG/PC，打开TIA Portal / GX Works2，启用“在线修改”+“监控表”，实时查看关键标志位（如M100.0=急停复位完成、DB1.DBX2.0=安全门到位）；
- 若发现某条件始终不满足（如DB1.DBX3.1=编码器OK信号为0），可临时在监控表中写入1强制置位（仅用于诊断，非长期方案）；
- ✅ 速捷能力支撑：我们支持西门子S7-1200/1500、三菱Q/FX5U、汇川H5U等主流PLC的深度在线调试，不依赖原厂授权，也不改原始程序结构。
⚡ IO强制解除联锁（最后防线，需双人确认+录像备案）
- 仅限极端情况：如安全继电器模块损坏、急停回路物理断线且备件24小时后才到，而客户急需试产500米样布；
- 操作规范：
→ 必须由持有低压电工证+PLC高级调试证的工程师执行；
→ 在PLC程序中插入临时“旁路网络”（如用SM0.0常ON触点并联安全输入）；
→ 全程录像，标注时间、操作人、强制点位、工艺风险告知书签字；
→ 任务完成后2小时内，必须恢复原始逻辑，并提交《强制操作闭环报告》。
> 🛑 重要声明：速捷工控从不默认提供IO强制服务。每一次启用，都需客户签署《风险知悉与责任豁免确认单》——因为真正的专业，不是“能干”，而是“知道什么时候不该干”。
🛰️ 厂商远程诊断通道调用（让原厂工程师“隔空把脉”）
- 当怀疑是固件BUG、加密狗认证异常、或底层驱动兼容问题时，最快路径是“找亲爹”；
- 我们已与西门子、三菱、汇川、新代、广数等10+厂商建立绿色通道，可协助客户：
▪ 快速申请临时远程许可（如西门子TeamViewer ID白名单）；
▪ 协调原厂FAE进行48小时内响应；
▪ 将现场日志打包直传厂商服务器，跳过层层转述误差。
- ✅ 实例：去年帮漳州某印花厂解决“发那科系统每次联网就锁机”，我们联合发那科上海FAE，3小时定位是防火墙策略误拦截了NC-Link心跳包——改一条规则，满血复活。
🔑 本章核心心法一句话总结：
安全是前提，标准是主力，应急是备份；能手动复位的，绝不刷固件；能远程诊断的，绝不拆机；能逻辑还原的，绝不暴力清空。
你不是在“解锁”，是在和一套精密系统谈判——用规范赢得时间，用专业赢得信任，用敬畏守住底线。
下一章，咱们聊聊如何让平网印花机“少生病、早预警、扛得住”——不是等它锁了再救，而是让它悄悄告诉你：“嘿，我有点累，该保养啦。”
——给平网印花机装上“健康手环”+“应急保险箱”+“老师傅大脑”
各位刚从第二章“解锁实操”里喘匀气、擦完汗、顺好被急停按钮吓飞的魂的朋友：恭喜，你已成功把机器从ICU推回病房。但速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专注工业控制系统全生命周期服务）想悄悄问一句：
“这次修好了，下次还锁吗？”
别笑——我们修过同一台平网印花机，三个月内被锁了7次：第一次是安全门磁吸老化，第二次是PLC电池耗尽导致时钟漂移，第三次是HMI密码被实习生改错……第七次，客户自己都开始怀疑是不是这台设备“命硬克主”。
后来我们没换新机，只做了三件事：
✅ 给它装了“健康手环”（实时监测）；
✅ 定制了“应急保险箱”（一键还原+权限兜底）；
✅ 还塞进了一套“老师傅大脑”（人+流程+协同SOP）。
结果？半年零锁定，产线OEE提升12.3%，连操作工都说：“现在它不闹脾气，我倒有点不习惯。”
这不是玄学，是预防性维护 × 系统韧性 × 人的确定性三重加固。下面，请收好这份——专为平网印花机定制的《不锁指南》。
3.1 建立锁定预警机制：让故障“开口说话”，比报警灯早30分钟
平网印花机的锁定，90%不是突然暴毙，而是悄悄“亚健康”了好久。就像人感冒前会打喷嚏、喉咙痒、眼皮跳——设备也有它的“小动作”。关键是你听不听得懂。
📡 关键传感器健康度监测：不止看通断，要看“状态趋势”
- 别再只查“编码器有无信号”，要持续记录：
▪ 信号抖动幅度（如A/B相脉冲边沿抖动＞50μs → 编码器轴承磨损预警）；
▪ 安全继电器触点闭合时间（标准＜15ms，若升至28ms → 触点氧化，3周内大概率失效）；
▪ 烘箱温控热电偶毫伏值漂移率（日均漂移＞0.5mV → 补偿电路老化，需校准）。
- ✅ 速捷实践：我们在泉州某数码印花厂部署了PLC内置诊断模块+边缘采集盒，把23个关键IO点、6路模拟量、4组伺服报警历史打包成“健康日报”，微信自动推送给班组长——上周预警“刮刀气压传感器响应延迟”，提前更换后，避免了一次因气压不足导致的网版刮偏+联锁停机。
🧠 操作日志异常行为AI识别：不是找错误，是找“不像你”的操作
- 平网印花机最怕的不是错，是“反常的对”：
▪ 连续3次在非生产时段执行“手动网版升降”（可能是调试误触，也可能是未授权试机）；
▪ 某操作员在10分钟内反复切换HMI用户等级（从Operator→Engineer→Operator→Engineer… → 极可能在尝试破解权限）；
▪ 每天凌晨2:15准时导出一次PLC程序（而该厂无此运维安排 → 或存在未备案的远程调试行为）。
- ✅ 速捷能力：我们用轻量级边缘AI模型（部署在本地工控机），对HMI操作日志+PLC下载记录+网络连接日志做关联分析，不依赖云平台，不上传原始数据，只输出“风险等级+建议动作”。上线后，某食品包装厂成功拦截2起外部人员通过未关闭的Telnet端口植入恶意脚本事件——而对方，直到被自动切断连接，都不知道已被盯上。
🌟 小知识：所谓“韧性”，不是扛得住大故障，而是让小异常浮出水面，让人为干预发生在故障链断裂之前。就像台风来临前，气象局不等树倒了才发预警，而是盯着气压、湿度、风速的微妙变化——我们干的，就是给你的印花机配个“工业气象站”。
3.2 权限与配置管理优化：把“密码”变成“可追溯的钥匙”，把“备份”变成“能呼吸的档案”
很多锁定，本质是管理失控：密码丢了、配置乱了、升级翻车了……说白了，不是机器坏了，是“管机器的人”和“管机器的规则”失联了。
🔐 多级用户权限矩阵：不是“管理员/操作员”二分法，而是“七级驾照”式分级
- 我们帮客户重新设计的权限表长这样（以西门子博途+昆仑通态屏为例）：
| 角色 | 可操作项 | 举例限制 |
|---|---|---|
| 操作员（L1） | 启停、换花型、调速 | ❌ 不可见配方参数页，❌ 无法进入系统设置 |
| 工艺员（L3） | 修改刮刀压力、烘箱温度曲线 | ✅ 可调参数但不可保存为默认，✅ 修改留痕+双人确认弹窗 |
| 设备工程师（L5） | PLC在线监控、HMI工程上传 | ⚠️ 每次下载程序自动生成SHA256校验码并存档，⚠️ 72小时内可回滚至任一版本 |
| 系统管理员（L7） | 用户增删、权限重置、固件升级 | 🔐 必须刷指纹+输入动态口令（每30秒刷新），且操作全程录像存本地NAS |
- ✅ 速捷交付标配：权限矩阵Excel模板 + 自动化导入工具（支持批量生成TIA Portal用户组、威纶EBPro权限树），客户HR导入员工名单，3分钟生成整套权限体系。
📦 加密备份配置包定期归档：不是“U盘拷贝”，而是“带时间戳的数字保险柜”
- 每台设备标配3类备份：
▪ 黄金包（每月1次）：含PLC完整程序+HMI工程+伺服参数+网络拓扑图+电气图纸PDF，AES-256加密，存于离线NAS；
▪ 白银包（每周1次）：仅PLC+HMI增量变更，自动压缩带版本号（v20240615_01），存于车间工控机；
▪ 青铜包（每次修改后）：单次操作快照（如改完一个配方就存），自动命名“20240615_1423_张工_刮刀压力调整”，存于HMI本地SD卡。
- ✅ 速捷黑科技：我们的备份工具支持一键比对差异——比如客户说“昨天还好好的”，我们导入两份白银包，3秒生成红绿对比报告：“DB100中DBW200（网版张力设定值）由85→120，且未记录修改人”，真相瞬间浮现。
🔄 一键还原点部署：不是“系统还原”，是“产线快照+物理复位”双保险
- 在HMI主界面嵌入“紧急还原”软键（需L5权限），按下后自动执行：
① 暂停所有轴运动，抱闸锁定；
② 从本地SD卡加载最近一次青铜包，恢复PLC变量+HMI画面状态；
③ 强制重启HMI并清空临时缓存；
④ 向班组长手机推送还原报告（含时间、操作人、还原前/后关键参数对比）。
- ✅ 实测效果：某绍兴纺织厂因误操作导致烘箱温度曲线错乱，传统方式需2小时排查+重写程序；启用一键还原后，47秒恢复到2小时前状态，未损失一米布。
3.3 人员能力建设与SOP升级：让“知道怎么做”，变成“肌肉记忆怎么做”
再好的系统，没人会用，等于没有。我们见过太多客户：买了全套预警系统，结果没人看日报；配了七级权限，结果管理员把密码贴在控制柜上；SOP写得像论文，工人只记得“按那个红按钮”。
📚 锁定响应速查手册（含机型适配版）：不是PDF，是“扫码即播”的短视频SOP
- 每台设备交付时，附赠专属二维码卡片，贴在HMI侧边：
▪ 扫码→跳转至速捷知识库（离线可访问）；
▪ 选择机型（如“美嘉MJS-2400平网机_V3.2”）→ 推送对应视频：
• 《30秒判断是否为急停连锁》（镜头怼着急停按钮旋转演示复位方向）；
• 《昆仑通态屏密码忘了？3种自救法实拍》（含万能密码失效后的芯片直读演示）；
• 《编码器信号丢失？先查这3个地方》（红外热像仪拍接线端子虚接发热特写）。
- ✅ 速捷特色：所有视频无配音，纯字幕+手部特写+故障点高亮动画——语言不通？没关系，手指往哪按、螺丝往哪拧，看得明明白白。
🎭 年度模拟故障演练机制：不是考试，是“产线真人剧本杀”
- 每年组织1次“锁定攻防战”：
▪ 速捷工程师暗中植入1个预设故障（如拔掉安全门开关线、篡改PLC时钟、删除HMI用户）；
▪ 车间班组按SOP响应，全程录像；
▪ 复盘会不谈对错，只问3个问题：
→ “你第一个动作是什么？为什么？”
→ “你在哪一步卡住了？卡住时，手边有没有速查手册/备用密码/联系人？”
→ “如果再来一次，你会多带一件什么工具？”
- ✅ 成果转化：去年漳州某厂演练后，工人自发提出“在操作箱内加装微型手电筒+备用纽扣电池”，现已成为速捷交付标配配件。
🤝 供应商协同支持协议标准化：不是“出了事再打电话”，而是“协议里写着谁几点前必须到”
- 我们推动客户与核心供应商（PLC、HMI、伺服品牌）签署三方协议，明确：
▪ 故障分级（如Level 1：单点IO失效；Level 3：系统级联锁）；
▪ 响应时效（Level 1：4小时内远程支持；Level 3：8小时内工程师抵达现场）；
▪ 数据接口规范（如提供PLC诊断缓冲区导出格式、HMI日志结构定义）；
▪ 免责条款（如因客户擅自改装网络架构导致的通信故障，厂商不担责）。
- ✅ 速捷角色：我们不仅是执行者，更是协议落地监理方——每年审核各供应商SLA履约率，并出具《协同健康度报告》，直接挂钩下一年度维保预算分配。
🛡️ 本章终极心法一句话总结：
预防性维护，不是给设备做体检，而是给整个生产系统装上“免疫系统+应急预案+学习能力”。
它不保证永不生病，但能让病来得慢、看得清、治得快；
它不替代工程师，但让每个操作员都成为第一道防线；
它不追求零故障，而追求——故障发生时，你知道它为什么来，也知道它不会一个人来。
下一章，我们将拉开“幕后”：那些被锁住的PLC、屏、数控系统，它们到底在“怕”什么？我们如何用解密、修复、逻辑反推这三把钥匙，打开被遗忘的程序世界——欢迎进入第四章：《被锁系统的深度康复术》。
