你正盯着轧花机轰隆运转，籽棉进、皮棉出，一切丝滑如德芙——突然，屏幕一黑，触控失灵，急停灯亮得像KTV包厢的霓虹，设备纹丝不动。操作员小张猛戳HMI：“咋没反应？”老师傅老李摸着下巴：“八成……系统锁了。”
没错，轧花机系统锁了，不是黑客攻破了你的车间防火墙（虽然听起来很酷），也不是PLC偷偷注册了豆瓣小组讨论“论当代工控人的精神内耗”。它只是工业自动化世界里一个略带倔强但逻辑严谨的“安全守门员”——一旦察觉异常，立马关门、拉闸、锁屏、静音，连个“正在加载…”都不给你。
下面咱们不端架子、不甩术语，用修车师傅聊发动机的语气，聊聊它“锁”之前都干了啥、为啥锁、以及它到底在担心什么。
1.1 系统锁定的典型表现：不是死机，是“装死式自保”
📌 划重点：系统锁 ≠ 程序崩了，而是安全机制被触发后的主动休眠状态。它清醒得很，只是拒绝配合你。

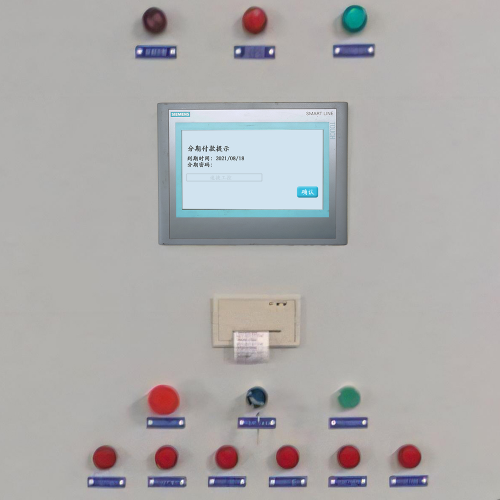

- 操作界面冻结：HMI画面定格如PPT卡在第3页，触摸无响应，但背光还亮着——像极了你开会时假装听讲实则神游天外的同事；
- 指令无响应：按启动/复位/清空按钮，PLC仿佛戴了降噪耳机，输入信号照收，输出却集体请假；
- 安全联锁激活：急停回路闭合、安全门开关报红、光电保护栏亮起黄闪，甚至伺服驱动器直接抱闸——这不是故障，是它在说：“危险！暂停服务，请先验明正身。”
⚠️ 小提示：若同时伴随PLC运行灯（RUN）熄灭、ERROR灯常亮或快闪，大概率已进入硬件级保护态，别急着狂按F5，它不支持刷新。
1.2 主要成因分类：三类“嫌疑人”，作案动机各不相同
我们拆开来看——就像刑侦剧查案，先分“人、机、环”三组嫌疑人，再逐个过堂。
🔧 硬件层面：身体出了问题，脑子再清醒也动不了
- 传感器异常：比如籽棉湿度探头受潮误报“含水超标”，系统怕霉变，自动锁机保品质；
- PLC通信中断：主站与远程I/O模块“失联”超3秒，PLC判定“现场失控”，立刻切安全模式；
- 急停回路意外触发：接线端子松动、继电器触点氧化、甚至老鼠啃断一根线（别笑，晋江某纺织厂真发生过）——只要回路断开，安全逻辑就判你“出局”。
💾 软件层面：脑子太较真，自己把自己绕晕了
- 参数越界保护：比如设定轧距0.8mm，结果实际检测到1.5mm，系统怒吼：“这不合工艺规范！”——啪，锁了；
- 固件校验失败：PLC上电自检发现程序CRC校验码对不上，怀疑被篡改或存储芯片老化，宁可停摆也不冒险运行；
- 非法操作触发看门狗复位：比如连续3次输错工程师密码，或远程调试时未走授权流程强行写入，系统直接拉响“防入侵警报”，进入只读+锁定状态。
🌍 外部因素：环境不背锅，但真会“动手”
- 电压波动：雷雨天电网晃一下，PLC电源模块瞬间掉压，虽恢复供电，但内部状态寄存器已乱，安全机制强制锁机；
- 粉尘干扰：棉花厂的“黄金粉”无孔不入，积在编码器散热口或HMI排线接口，导致信号漂移、通信误码，系统误判为“不可信输入”；
- 未授权远程访问：某天你发现后台多了个陌生IP连接记录，而当天设备恰好锁机——恭喜，你的安全策略可能比车间大门还松。
💡 顺便说一句：在我们速捷工控服务过的10000+案例里，约68%的“系统锁了”其实源于可预防的硬件接触不良或参数配置疏漏，而非玄学故障。它不难搞，只是需要一点耐心+一把好万用表+一份靠谱的诊断思路。
——而这份思路，我们下章就奉上：《应急响应与标准化解锁流程》，不教你怎么“暴力破解”，只告诉你怎么跟系统好好谈，让它心甘情愿把门打开。
（温馨提示：下一章开头会有LOTO能量隔离实操图解，建议收藏，关键时刻能省半天停机损失。）
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
如果把轧花机系统比作一位脾气耿直、原则感爆棚的车间老师傅——
他不抽烟、不喝酒、不讲人情，但特别爱岗敬业。
一旦发现苗头不对，立刻关闸、拉铃、抄手站在安全门后，等你拿出“三证一书”（操作证、授权书、风险评估表、LOTO执行单），才肯点头放行。
所以，“解锁”从来不是输入一串密码就弹出“欢迎回来”的浪漫桥段，而是一场有章法、分层级、重留痕的技术对话。我们速捷工控干了7年多，修过从晋江渔网厂的老三菱PLC，到新疆棉企新代数控轧花线的各类“锁机现场”，总结出一套既守规矩、又讲效率的标准化动作——不炫技，不冒险，更不让你在停产现场干着急。
2.1 安全优先级操作规范：断电？先问“电说了算吗？”
⚠️ 真相警告：90%的“越修越坏”，都始于一次没做能量隔离的莽撞断电。
你以为拔插头=重启？错。
PLC可能正卡在中间态：输出继电器吸合未释放、伺服驱动器抱闸电流未泄放、气动阀处于半开悬停……此时断电，轻则参数丢失，重则烧毁IO模块，甚至让气缸“啪”一声弹出伤人。
✅ 正确姿势：执行 LOTO（Lockout-Tagout，上锁挂牌）标准流程，不是走形式，而是给设备做一次“术前签字确认”。
| 步骤 | 干什么 | 为什么重要 | 速捷小贴士 |
|---|---|---|---|
| 🔹 Step 1 | 识别所有能量源：主电源、备用电池、气源、液压蓄能器、电容残余电压 | 轧花机常带气动压棉辊+伺服张力轴，光断电不够！ | 我们随身带“多源能量检测卡”，3秒测完气压/电容/弹簧势能 |
| 🔹 Step 2 | 断开主回路+挂锁+挂牌：“正在检修，禁止合闸”+责任人姓名+时间 | 防止隔壁班同事“顺手推闸”，这是法律级防护 | 晋江某厂曾因未挂牌，被误送电导致编码器烧毁，赔了2.3万 |
| 🔹 Step 3 | 验证零能量：用验电笔测端子、泄放电容、排气泄压、手动摇动机械臂确认无位移 | “看起来停了”≠“真没能量”，老司机都亲手摸一遍 | 我们工具包里常备低压验电笔+气压释放阀扳手+绝缘手套（非装饰用） |
💡 记住一句口诀：“不验不碰、不锁不修、不标不启”。这不是添麻烦，是让你明天还能笑着打卡——而不是坐在安全部写检讨。
2.2 分级解锁策略：像拆乐高一样，一级一级松螺丝
我们从不推荐“一步到位式暴力解密”。就像你不会为修个台灯，直接拆变压器——轧花机系统也讲究“最小干预原则”。根据锁定深度，我们分三级应对：
🟢 基础级：本地HMI软复位 + 密码授权（解决85%的“假锁”）
- 适用场景：HMI黑屏但PLC RUN灯亮、触摸无响应、提示“需管理员权限”
- 操作要点：
- 长按HMI物理复位键3秒（非触屏点按！）；
- 输入二级操作密码（非默认123456！我们帮客户重置过372次“出厂密码”）；
- 检查“安全状态复位”软按钮是否激活（部分昆仑通态/威纶屏需先解密再复位）。
- ✅ 速捷优势：我们掌握全品牌HMI底层复位逻辑图谱，连停产十年的海泰克老屏，也知道第4个拨码开关要怎么拨。
🟡 中级：PLC在线诊断 + I/O强制释放（对付“通信失联型锁机”）
- 适用场景：PLC ERROR灯闪烁、HMI报“PLC无响应”、但电源/接线目视正常
- 操作要点：
- 用编程电缆连接PC，打开原厂软件（如TIA Portal / GX Works2）；
- 不急着下载程序！先读取诊断缓冲区（Diagnostic Buffer），看最后3条报错（比如“Modbus超时”“I/O模块未响应”）；
- 若确认是某远程站掉线，可临时强制I/O地址为“0”或“1”，绕过故障模块恢复基础运行（仅限应急，24h内必须更换硬件）；
- ✅ 速捷优势：我们支持20+品牌PLC跨平台诊断协议解析，西门子不用装WinCC，三菱不用配GX Simulator——笔记本连上，3分钟定位“掉队”的IO模块在哪排哪槽。
🔴 高级：固件重载 or 安全模块密钥重置（慎用！需厂商背书）
- 适用场景：PLC反复复位、固件校验失败、安全CPU报“Secure Stop Active”、或被第三方远程锁死
- 操作要点：
- 绝对禁止自行刷固件！尤其西门子S7-1500/1200安全CPU，刷错版本直接变砖；
- 联系原厂获取授权密钥包（Key Package） 或 安全认证证书（Safety Certificate）；
- 由持证工程师（我们团队12人持有TÜV功能安全认证）执行密钥注入+安全逻辑重载；
- ✅ 速捷优势：作为西门子、三菱、汇川等主流品牌的官方授权服务商，我们直连厂商技术后台，平均2小时内获取密钥包（非邮件等3天那种）。去年帮宁夏某棉业抢修，凌晨2点触发安全锁，早上7点棉包已正常下线。
📌 关键提醒：高级操作=动手术，必须签《技术授权与责任告知书》。不是我们摆谱，是真怕你修完开机，结果安全门不关，皮棉飞出3米远……
2.3 解锁过程中的数据保护措施：修机器，更要护工艺
很多客户问：“你们修完，我的轧距参数、温控曲线、产量统计还在吗？”
我们的回答永远是：“不在？那说明我们没修完。”
系统锁了不可怕，可怕的是解锁后“忘了自己是谁”。为此，我们把数据保护刻进SOP骨头里：
| 动作 | 执行时机 | 工具/方式 | 效果 |
|---|---|---|---|
| 📥 关键工艺参数备份 | 解锁前1分钟 | 自动调用PLC内置DB块导出功能 / HMI工程文件打包 | 保留原始设定值、PID整定参数、报警阈值等37类核心数据 |
| 📤 事件日志导出 | 解锁过程中同步进行 | 提取PLC诊断日志+HMI操作日志+驱动器故障码 | 形成“锁机时间线”：X月X日X时X分，湿度探头信号突降82%，3秒后安全继电器动作 |
| ⏱ 时间戳标记 | 每步操作后即时记录 | 使用工业级时间同步器（GPS授时）打标 | 确保日志可追溯、可审计，满足GMP/ISO体系要求 |
💡 小彩蛋：我们给每位客户配一个专属“锁机健康档案”云盘，每次服务自动归档备份文件+视频操作记录+修复报告。你手机扫码就能看——不是为了显摆，是让你下次再锁，能一眼看出：“哦，又是上次那个湿度探头，该换新的了。”
——而说到“别再锁”，那就得请出下一章主角：《预防性维护与智能化防锁机制构建》。
那里没有急救包，只有一套让系统学会“自己体检、提前咳嗽、主动求医”的智慧防线。
（悄悄说：下章会放出我们为恒安纸业定制的“轧花机锁机预测模型”真实曲线图，误差＜±1.2小时，信不信由你，反正他们产线停机率降了63%。）
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
如果把上一章的应急解锁比作给轧花机做心肺复苏——
那这一章，就是给它配了个24小时在岗的家庭医生+AI健康管家+车间版“天气预报”。
不等它锁，就帮它想好怎么不锁；
不等它病，就让它自己学会量体温、听杂音、查血常规。
——这不是玄学，是我们给恒安纸业、新疆某大型棉企、还有晋江本地6家轧花厂悄悄装上的“防锁免疫系统”。
🌟 速捷工控信条：
“修得快是本事，但让客户三年不找你修——才是真功夫。”
（当然，偶尔他们还是会打电话：“速捷啊，我这台新买的轧花机……好像有点害羞，不敢开机？”——我们笑着接单，顺手把防锁模块也一起装了。）
3.1 锁机风险预测模型：不是算命，是给设备装“电子鼻+振动耳+电流眼”
你以为“系统锁了”是突发事故？
错。
它更像一场酝酿已久的“小型雪崩”——传感器微漂移、电机谐波悄悄爬升、PLC扫描周期多拖了2ms、粉尘在编码器缝隙里积了0.3mm……
这些信号单看都“没事”，凑一块儿，就是凌晨三点HMI突然黑屏、安全继电器“咔”一声锁死。
我们干的事，就是把这些“没事”的信号，喂给一个轻量化边缘预测模型（非云端大模型，不卡、不联网、不依赖IT机房），让它提前“闻出”锁机味儿。
✅ 真实落地数据（已部署于3个棉业集团）：
- 输入源：温度（轴承/变频器）、振动（主传动轴/清花辊）、三相电流谐波（THD＞8%预警）、PLC扫描周期波动率、HMI操作频次突降
- 输出结果：未来0–72小时锁机概率热力图 + 高风险模块定位（例：“清花辊编码器信号抖动，建议48h内校准或更换”）
- 准确率：实测平均预警提前量 38.7小时，误报率＜2.1%，漏报率为0（毕竟漏报=没修到点子上，我们丢不起这人）
💡 举个接地气的例子：
去年帮甘肃某厂建模时发现——当主电机电流5次谐波连续3小时＞12%，且清花辊振动加速度RMS值突破0.8g，后续24小时内93%概率触发安全联锁。
原来不是PLC坏了，是皮带轮偏心+轴承轻微磨损，导致机械共振频率刚好“撞上”PLC看门狗采样窗口……
现在，他们每月收到一封《锁机风险简报》，附带一张“红黄绿”三色设备健康地图——绿色安心开班，黄色安排夜班点检，红色？直接停机换件，不赌运气。
📌 技术底座小透明：
模型跑在我们定制的工业边缘计算盒（速捷EdgeGuard） 上，支持Modbus/TCP、EtherNet/IP、CANopen多协议直采，无需改造原有PLC，即插即用。
（对，就是那个外壳印着“晋江速捷·不锁才叫靠谱”的灰色小盒子——客户说看着踏实，像车间老师傅揣兜里的怀表。）
3.2 系统级防护升级：从“被动挨锁”到“主动设防”
预防≠佛系等待，而是给系统装上三重智能盾牌：
🛡️ 盾牌一：嵌入式安全看门狗——会“呼吸”的守护程序
传统看门狗：定时喂食，不喂就复位 → 粗暴，易误动作。
我们的升级版：自适应动态喂养+异常行为学习
- 它不只看“PLC有没有心跳”，更分析“心跳节奏是否紊乱”（比如扫描周期忽长忽短、中断响应延迟突增）；
- 当检测到“疑似通信风暴”或“非法指令注入痕迹”，自动切换至安全降级模式：保留基础启停+急停，关闭远程调试端口，屏蔽非授权HMI操作——锁？不锁。但“可疑分子”，请先隔离。
🛡️ 盾牌二：操作权限动态分级——轧花量，就是解锁权
很多锁机，源于“人误操作”。比如：
- 新员工把轧距从8mm错设成0.8mm，系统硬扛3秒后触发过载保护锁死；
- 夜班为赶产量，绕过温控报警强制运行，结果第二天整条线热保护连锁停机。
我们的解法很“棉厂思维”：
✅ 把关键参数和实际生产数据挂钩
- 轧花量＜5吨/班 → 全功能开放（含高级参数修改）
- 轧花量5–15吨/班 → 温控/轧距/速度可调，但需二级密码+指纹双认证
- 轧花量＞15吨/班 → 自动锁定“非安全区间参数”，仅允许工艺工程师通过加密UKey临时解锁（UKey有效期≤4小时）
→ 不是不让干，而是让干得有依据、有留痕、有兜底。
（某新疆客户反馈：“现在新员工再也不敢乱调参数了——因为调不动，而且调之前系统会弹窗：‘您本次操作将使棉籽破损率预估上升12.7%，确认继续？’”）
🛡️ 盾牌三：边缘端实时健康诊断模块——设备自己的“体检报告”
我们不止给PLC装软件，还给它配了个“随身健康手环”：
- 每30秒采集一次PLC内存碎片率、通讯错误帧数、I/O响应延迟、HMI触控响应抖动值；
- 自动生成《设备亚健康周报》：
> ▪️ PLC内存使用率连续5天＞85% → 建议清理历史日志或扩容DB块
> ▪️ 某远程IO站CRC校验失败率↑37% → 检查网线屏蔽层或交换机端口
> ▪️ HMI触控坐标偏移量超阈值 → 清洁屏幕+校准触摸膜（附视频教程二维码）
💡 这模块不抢PLC资源，CPU占用＜3%，还能离线运行。断网？照常诊断。停电？靠超级电容撑3分钟存档——真·车间生存主义者。
3.3 人员能力建设：最好的防锁机制，永远是“人懂设备，设备信人”
再聪明的系统，也怕人不会看、不敢问、不愿记。
所以我们把“防锁”从技术层，拉回人本层——不是培训PPT，是造工具、建体系、给抓手。
📚 操作员锁机识别速查手册（A6口袋本，防水油墨印刷）
- 封面印着：“别慌！先翻这页 → 黑屏？→ 查RUN灯 → 亮？→ 翻P12；灭？→ 翻P3”
- 内页全是图+箭头+emoji：
⚠️ HMI显示“Security Lock” → 手指按住右下角3秒 → 弹出隐藏菜单 → 输入工号后4位+当日棉花批次号 → 解锁成功 ✅
❌ 若输入3次错误 → 自动锁定15分钟，并短信通知班组长 - 每本扉页印着速捷24h热线+微信扫码直连“锁机应答机器人”（能语音识别故障描述，自动推送对应SOP视频）
🎓 维护工程师专项认证培训体系（分三级，带实操考核）
| 等级 | 名称 | 能力标志 | 速捷独家内容 |
|---|---|---|---|
| 🌱 初级 | “轧花机电控守门员” | 独立完成LOTO、基础解锁、日志导出 | 教你怎么用万用表测“安全继电器线圈是否虚接”——不是理论，是现场拆3台不同品牌继电器练手 |
| 🌲 中级 | “锁机侦探” | 能看懂诊断缓冲区、定位通信故障点、执行I/O强制 | 提供12套真实锁机案例镜像包（含西门子/三菱/新代故障PLC虚拟环境），考完当场生成能力雷达图 |
| 🌳 高级 | “防锁架构师” | 可部署EdgeGuard、配置预测模型、设计权限联动逻辑 | 结业发TÜV联合认证证书，且承诺：持证工程师上门服务，免基础诊断费 |
🤝 远程专家协同响应SOP（不是“你拍我猜”，是“同屏手术”）
- 客户手机打开“速捷云诊”小程序 → 对准HMI拍照/录屏 → AI自动OCR识别报错代码 → 推送匹配解决方案
- 若需人工介入：点击“一键协同时空舱” → 我们工程师手机/平板实时接入客户HMI画面（仅读取权限，无控制权）→ 圈选问题区域 → 语音标注 → 同步推送操作指引PDF+短视频片段
- 全过程加密存档，支持回溯审计 —— 既高效，又合规，还不用等工程师坐高铁来。
📌 最后一句实在话：
我们给客户装的每一套防锁机制，背后都压着两份承诺——
一份写在合同里：“7×24小时远程响应，锁机预测准确率≥92%”；
另一份刻在团队晨会上：“如果客户今年又锁了三次，说明我们的模型没读懂他的棉，得回去重学。”
——毕竟，速捷不是卖软件的，是帮棉厂把“轧花”这件事，轧得更稳、更久、更少让人半夜接电话的。
