各位在机房里蹲过、在控制柜前挠过头、在BMS界面前骂过“这破系统又装死”的工程师朋友们——
欢迎来到速捷工控的《地源热泵排障人类观察实录》第一回：
“进不去系统”，到底是谁在装失联？
（温馨提示：本文不卖重启大法，但会教你怎么重启得有逻辑；不灌鸡汤，但可能顺手给你递个万用表。）
1.1 “进不去系统”的典型表现界定：不是所有沉默都叫优雅，有些只是…彻底罢工
先划重点：“进不去系统”从来不是一句模糊抱怨，而是一组可拆解的临床症状。
就像医生不会只听你说“我难受”，我们也不会只信你一句“系统打不开”。来，对号入座：
✅ 控制面板黑屏/无响应
→ 按键没反应、LED全灭、触摸像在摸一块冷冰冰的玻璃？
⚠️ 先别急着换屏——它可能根本没电，也可能在等一个被遗忘的唤醒信号。
✅ 通讯中断（PLC/主控与上位机“失联”）
→ BMS界面显示“设备离线”“通信超时”“未知状态”……
💡 注意：这不是“连不上WiFi”，而是设备和大脑之间断了神经突触。

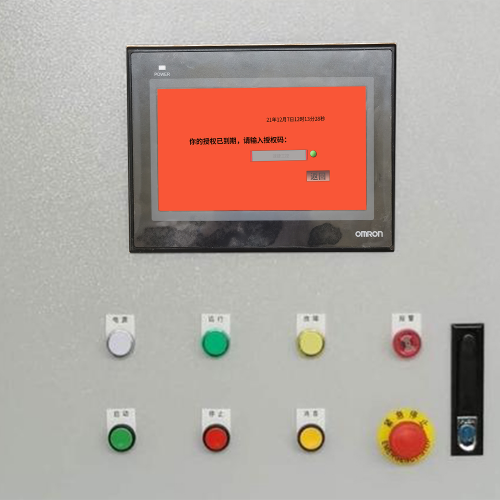

✅ 能连上网络，却卡在登录页/权限验证失败
→ 输入账号密码后转圈三分钟，最后弹出：“认证失败”或“用户不存在”
🚫 别第一反应改密码——有可能是BACnet对象ID撞车了，也可能是你的账号还在2019年的旧数据库里“冬眠”。
✅ 界面能打开，但参数全为0或乱码
→ 温度显示-999℃、流量跑出9999m³/h、压缩机状态写着“🦄”（好吧，这个是我们编的，但乱码真会这么魔幻）
📡 这往往不是软件bug，而是底层通讯数据包被撕碎了，拼不回来了。
📌 速捷小贴士：
在晋江速捷自动化科技有限公司（2017年12月诞生于福建晋江，专治各种工业系统“装死症”）的服务现场，我们管这种现象叫——
“三层静默综合征”：物理层不说话、协议层不握手、应用层不认人。
治疗方案？不靠玄学，靠分层诊断。
1.2 区分故障层级：别一上来就重装软件，那相当于给感冒患者开颅手术
“进不去系统”的真相，藏在物理层 → 协议层 → 应用层这条看不见的链路上。
我们把它比作一条通往主控室的三道安检门：
🔌 第一道门：物理层 —— “你连门都没摸到”
- 主控模块供电是否正常？（测下DC24V有没有虚电，别信万用表“嘀”一声就放心）
- RS485总线A/B线接反没？终端电阻拔了没？（很多“通讯中断”死于一根接反的线+一个忘记装的120Ω电阻）
- 地源侧温度传感器信号漂移过大，触发主控自保护锁定？（是的，有些机组聪明过头——测到地温异常，直接锁屏保命）
📡 第二道门：协议层 —— “你到了门口，但保安看不懂你的证件”
- MODBUS地址重复？BACnet Device ID冲突？（两台设备抢同一个ID，就像两个人用同一张身份证刷闸机）
- 网关协议转换失败？比如MODBUS RTU→TCP翻车，或者BACnet MSTP网段未启用路由？
- CAN/M-Bus波特率/帧格式不匹配？（设备说方言，网关听普通话，中间没翻译）
💻 第三道门：应用层 —— “你进门了，但前台不给你发工牌”
- 上位机BMS未加载对应设备驱动？（就像Win11想连一台Windows 95的老打印机，光插线没用）
- 设备未完成绑定流程（BACnet中叫Who-Is/I-Am交互未完成，MODBUS里叫寄存器映射未激活）
- 软件版本不兼容：新PLC固件升级后，旧版HMI工程文件打不开，连登录框都不弹——不是系统坏了，是它“嫌弃你太老”
🧩 速捷实战经验：
在服务比亚迪新能源工厂的地源热泵项目时，我们曾遇到“BMS显示离线”问题——
查了3小时网络，最后发现：RS485总线屏蔽层在穿墙处被金属桥架压伤，导致共模干扰超标，通讯误码率飙升。
换根线，5分钟恢复。
所以——永远先怀疑物理连接，再怀疑世界。
本章结语（带点温度）：
“进不去系统”不是系统的冷漠，而是它在用沉默发出求救信号。
而我们的工作，就是听懂那些没说出口的“嘀”“啪”“嗡”——
电源的微响、通讯线的抖动、日志里一闪而过的错误码……
下一章，我们将拿起“放大镜+逻辑树”，深入核心原因深度排查路径，
从供电异常到地址撞车，从传感器干扰到网关失语——
逐个击破，不靠运气，只靠方法论。
（悄悄说：晋江速捷自动化科技有限公司，已为全国10000+台地源热泵及各类工业设备做过“系统复苏术”，包括中国烟草、恒安纸业等伙伴的稳定运行背后，常有我们凌晨三点远程抓包的身影。）
🔧 下一章预告：《2. 核心原因深度排查路径——当硬件在撒谎，配置在演戏》
欢迎回到速捷工控《地源热泵排障人类观察实录》第二回。
上一章我们已成功把“进不去系统”从一句牢骚，拆解成三层安检门——
现在，咱们不走VIP通道，扛着逻辑树、揣着万用表、腰别终端电阻，正式推开故障核心区的大门。
注意：本章没有“重启试试”，也没有“重装一下”，只有可验证、可回溯、可抄作业的排查动线。
（毕竟在晋江速捷自动化科技有限公司的维修日志里，“试过了”三个字，向来要配上截图、参数、波形图才算数。）
2.1 硬件接入类障碍：你以为是软件卡顿，其实是主板在低血糖
别急着打开编程软件——先蹲下来看看控制柜底部那几根线，是不是正悄悄上演《无间道》。
🔋 主控模块供电异常：最老实的“凶手”，也最容易被忽略
- 表象：PLC指示灯全灭 / HMI背光微弱闪烁 / 模块状态LED呈琥珀色呼吸状（不是红，也不是绿，是“我在苟命”）
- 关键动作：
✅ 用真有效值万用表测DC24V输出端——别信电源模块面板上的“OK”灯，它可能早在半年前就学会了表演；
✅ 带载压降测试：空载24.1V，接上主控+3个IO模块后掉到21.8V？恭喜，你摸到了“电压虚高综合征”；
✅ 查配电柜内断路器是否“假合闸”（手柄在ON位，内部触点氧化粘连，实际未导通）。
💡 速捷冷知识：
我们在服务某华东地源项目时，发现机组反复“失联”，最终定位到——
UPS输出滤波电容老化，导致24V纹波高达1.2Vpp，主控MCU每小时软复位3次，但日志里只记“Watchdog timeout”。
换电容，不是换PLC。省下3万元备件费，还帮客户顺手优化了UPS维保周期。
📡 通讯总线终端电阻缺失或短路：RS485的“社交恐惧症”
- 表象：单台设备正常，多台挂网后集体静音；或偶发性丢包，BMS报“超时”频率随温度升高而上升
- 真相：RS485不是“插上线就能聊”，它需要两个“边界守卫”——首尾各一个120Ω终端电阻，才能稳住差分信号的“情绪”。
- 排查口诀：
▪️ “一头一尾，必须有，中间不能有”（中继器除外）；
▪️ “屏蔽层单点接地，接错变天线”（若屏蔽层两端都接地，地电位差会引入共模干扰，尤其地源井群附近变频器多时，干扰堪比KTV低音炮）；
▪️ “A/B别接反，反了不报警，只默默发疯”（多数模块不报错，但数据全乱，像用倒放录音跟人开会）。
🛠️ 实操技巧：
用示波器抓A-B差分波形，正常应为清晰方波；若顶部塌陷/振铃严重/边沿拖尾——
先拔掉所有终端电阻，再逐个装回，同时观察波形变化。
（温馨提示：晋江速捷技术支援包里，常年备着5种阻值的贴片电阻+带鳄鱼夹的测试线，专治各种“总线抑郁”。）
🌡️ 地源侧传感器信号干扰导致系统自保护锁定：机组的“应激性闭麦”
- 表象：机组运行正常，但HMI黑屏/PLC拒绝响应任何指令，且断电重启后仍无法登录，需强制恢复出厂设置才勉强亮屏
- 深层机制：部分地源热泵主控（尤其中高端国产机型）内置“传感器可信度校验逻辑”——
当地温传感器反馈-5℃（实际地埋管水温应＞8℃），或流量计输出电流突跳至22mA（超出4–20mA量程），主控判定“感知系统不可信”，直接触发安全锁机（Safety Lockout），连本地按键都禁用。 - 怎么破？
✅ 先用HART手操器或万用表毫伏档，直测传感器输出端原始信号；
✅ 检查传感器屏蔽线是否与变频水泵动力电缆同槽敷设（经典干扰组合，建议物理隔离≥30cm）；
✅ 若确认传感器损坏，切勿直接短接或跨接！ 多数主控会识别“开路/短路”并维持锁机状态——需通过调试软件强制解除保护位，或写入可信模拟值临时绕过。
🧩 速捷现场案例：
某福建温泉度假村项目，冬季HMI频繁黑屏。我们测得地源侧PT100传感器引线间存在AC 8.3V感应电压——
追踪发现：传感器穿线管与地源循环泵变频器散热风扇电源共用一根桥架，且桥架未做绝缘隔离。
加装金属隔板+更换双绞屏蔽线后，再未出现锁机。
结论：地源系统不是纯“冷热搬运工”，它还是个精密的神经系统，怕干扰，更怕被误诊。
2.2 配置与集成类障碍：协议没吵架，是地址本写错了
如果说硬件问题是“门坏了”，那配置问题就是——你拿对了钥匙，却敲错了隔壁老王家的门。
🆔 BACnet/MODBUS地址冲突：工业圈的“重名危机”
- 表象：新增一台设备后，整条总线设备集体离线；或BMS中某台机组状态忽有忽无，像在玩捉迷藏
- 根因：
▪️ BACnet：两台设备设了相同Device ID（如都是50001），BACnet路由器无法区分Who-Is请求该转发给谁；
▪️ MODBUS RTU：同一总线上两台设备地址均为03H，主机轮询时收到两个应答，直接判定“通讯异常”并跳过该地址；
▪️ 更隐蔽的是：MODBUS TCP中Slave ID与BACnet Device ID虽属不同协议栈，但某些老旧网关会把两者映射绑定——改了一个，另一个自动“继承”冲突。
✅ 排查工具箱：
- BACnet：用BACnet Explorer发Who-Is广播，看是否收到重复I-Am响应；
- MODBUS：用QModMaster轮询01–FFH所有地址，记录哪些地址有应答（注意：有些设备支持“广播地址0”响应，需排除）；
- 终极手段：断开所有设备，仅留一台，确认其独立通信正常后，再逐台“认亲式”接入。
🌐 网关协议转换失败：翻译官突然辞职，还不交辞职报告
- 表象：PLC能ping通，但BMS读不到数据；或HMI显示“连接成功”，数值却始终为0
- 常见翻车点：
▪️ MODBUS RTU → TCP网关未启用“透明传输模式”，而是启用了“寄存器映射模式”，但映射表里漏配了关键温度点；
▪️ BACnet MSTP网关未配置正确波特率/节点地址/网络号（Network Number），导致MSTP帧无法路由至IP层；
▪️ 网关固件版本过旧，不支持新PLC的扩展功能码（如MODBUS FC43），一读扩展寄存器就超时。
🛠️ 速捷诊断三步法：
1️⃣ 查网关状态灯：MSTP网关的“NET”灯是否常亮（而非快闪）？快闪=未加入网络；
2️⃣ 抓网关前后端报文：前端（PLC侧）有请求，后端（BMS侧）无响应 → 网关卡死；前后端均有报文但数据不一致 → 映射或格式配置错；
3️⃣ 换台同型号网关直连测试：5分钟验证是否硬件故障——晋江速捷备件库常年保持主流网关型号现货，不靠等快递救命。
💾 上位机系统未启用对应设备驱动或未完成设备绑定流程：BMS的“选择性失忆”
- 表象：设备在线，但点位全部灰色；或历史曲线为空，实时数据栏写着“---”
- 真相：BMS不是“即插即用”，它需要你亲手完成一场“数字认亲仪式”：
▪️ 驱动加载：比如西门子S7-1200要用S7-1200 OPC UA驱动，而非通用MODBUS驱动（后者读不到DB块结构化数据）；
▪️ 设备绑定（Binding）：BACnet中需执行Who-Is→I-Am交互，并在BMS中手动点击“Add Device”完成对象注册；MODBUS中需在工程中新建“设备实例”，指定IP+端口+从站地址+起始寄存器；
▪️ 点位使能（Enable Tag）：有些BMS默认禁用未使用的点位以节省资源，需在标签管理器中手动勾选“Active”。
📌 速捷工程师的私藏清单：
在为中国烟草某省级物流中心做地源系统集成时，我们发现BMS连续72小时无法采集压缩机启停状态——
最终查明：OPC UA服务器中该变量权限设为“Read-Only”，而BMS驱动配置为“Read-Write”，握手失败后静默跳过。
改为Read-Only驱动模式，10秒恢复。
所以记住：BMS不会报错，它只会沉默地放弃你。
本章结语（带点哲理）：
硬件从不撒谎，它只是用异常电压、抖动波形、错误码，说一种我们还没读懂的语言；
配置也从不演戏，它只是忠实地执行你写下的每一行参数——哪怕那行参数，是你昨天加班到凌晨三点随手填的“123”。
排查不是靠运气，而是靠把“可能”变成“可测”、把“大概”变成“可证伪”。
下一章，我们将放下万用表，拿起螺丝刀和检查清单，进入——
《3. 现场处置策略与预防性保障机制：让排障从抢救变成体检》
（那里有我们服务10000+客户的标准化工具包，含接线图核对表PDF版、通讯参数快照Excel模板、主流PLC日志抓取指令集……
——当然，也欢迎随时致电晋江速捷自动化科技有限公司，我们24小时待命，不卖焦虑，只给方案。）
🔧 下一章预告：《3. 现场处置策略与预防性保障机制——让排障从抢救变成体检》
欢迎来到《地源热泵排障人类观察实录》第三回——
本章不讲“为什么”，只教“怎么快、怎么稳、怎么下次不重来”。
就像你不会等阑尾炎疼到打滚才想起查体检报告，工业系统也值得一套「可执行、可传承、可抄作业」的现场生存指南。
这里没有玄学口诀，没有“我试试看”，只有晋江速捷自动化科技有限公司在服务比亚迪、中国烟草、恒安纸业等10000+客户后，从维修单、返工记录、凌晨三点的微信截图里熬出来的——
真实、落地、带编号、能打印、贴在控制柜门内侧的那种标准动作。
3.1 分步复位与最小系统验证法：别一上来就给整栋楼做心肺复苏
⚠️ 警告：
“断电重启”不是万能钥匙，而是诊断起点；
“全系统上线”不是验收仪式，而是风险放大器。
——速捷工程师的工装口袋里，永远揣着一张被咖啡渍染黄的便签，上面写着：
“先活一个点，再连一条线，最后亮一片网。”
▶️ 第一步：断电重启 → 不是按按钮，是做“系统清零仪式”
- ✅ 正确姿势：
- 断开主控PLC、HMI、通讯网关、IO模块的全部供电（含备用电池）；
- 等待≥60秒（让超级电容彻底放电，避免寄生供电导致配置残留）；
- 恢复供电前，先确认DC24V纹波＜150mVpp（用示波器或真有效值表测）；
- ❌ 常见翻车：
- 只断空开不断UPS输出 → 主控靠UPS续命，故障状态原封不动；
- 重启后立刻连BMS → 网关尚未完成自检握手，BMS收到一堆乱码，直接标记“设备离线”。
💡 速捷小动作：
我们习惯在PLC断电后，用手机慢镜头拍下LED指示灯熄灭→全黑→再亮起的过程。
若“RUN”灯亮前，“ERR”灯闪3次再熄——说明上次异常停机已被记入历史错误寄存器，必须进编程软件读取Diagnostic Buffer，而不是假装它没发生过。
▶️ 第二步：单机直连测试 → 把设备从“社会人”还原成“出厂娃”
- 目标：验证设备本体功能完好性，剥离所有外部干扰。
- 操作清单（拿笔划✓，别脑补）：
项目 工具/方法 合格标准 ✅ HMI本地触控 手指直接点屏 背光亮、响应无延迟、画面无残影 ✅ PLC基础运行 用PC+编程电缆直连 STOP→RUN切换成功，Q0.0强制输出有电压✅ 通讯口自发收 用USB-RS485转换器+ModScan 发送03H读保持寄存器，能稳定返回数据帧 ✅ 传感器信号闭环 万用表测输入端 PT100阻值≈108Ω（25℃），4–20mA电流值与现场一致
📝 为什么强调“直连”？
因为——
RS485总线上的噪声，不会出现在USB转串口线上；
BMS的驱动兼容性问题，不会影响PC直连读取；
网关的映射逻辑错误，和PLC本身无关。
这一步，是把“系统病”和“设备病”划清责任边界的铁律。
▶️ 第三步：逐级接入子系统 → 像搭乐高，每拼一块都敲一下听响
别贪快！我们信奉“三段式接入法”：
① 先接通讯层（PLC↔HMI）→ 验证人机交互闭环；
② 再接控制层（PLC↔IO模块/变频器）→ 验证执行机构响应；
③ 最后接管理层（PLC↔BMS/云平台）→ 验证数据上行可信。每接入一级，必须完成三项动作：
🔹 记录当前通讯参数（波特率/地址/校验位）；
🔹 抓取一次完整报文（用Wireshark或串口助手存为.csv）；
🔹 在HMI/PLC中手动触发一次典型流程（如“启动地源泵”），确认反馈逻辑一致。
🧱 速捷现场原则：
“没验证的线，不算接上；没抓包的通讯，不算通了；没走完流程的点，不算可用。”
曾有客户催着“赶紧联网”，我们坚持先让压缩机在HMI上手动启停5次、自动模式跑3轮温控循环，才允许BMS接入。
结果？上线72小时零告警。客户说：“你们修得慢，但修得像做完结扎手术——干净、彻底、不复发。”
3.2 建立标准化接入检查清单：把经验，变成可复制的肌肉记忆
在速捷工控，我们不靠老师傅“凭感觉”，而靠一张A4纸——
它被塑封后钉在每个工程师工具包内侧，标题叫：
《地源热泵系统首次接入/恢复上线黄金 checklist v3.2》
（版本号是真的，v3.2意味着前面废掉了31张草稿纸）
📋 核心三件套，缺一不可：
✅ 接线图核对表（物理层防伪盾）
不是让你“看看图纸”，而是逐点打卡：
- [ ] 控制柜端子排号 vs 图纸编号（注意：图纸里标的是X1:1，实物可能印成X01-01）；
- [ ] 屏蔽线单点接地位置（标注具体接线端子号，非“就近接地”这种文学描述）；
- [ ] 终端电阻安装位置（首尾设备型号+端子号，拍照存档）；
- [ ] 电源极性（DC24V的“+”是否接错成“-”，这是导致HMI背光闪烁的头号元凶）。
📸 小技巧：
我们要求工程师用手机“文档扫描模式”拍下实际接线照片，用箭头+文字在图上标注“已核对”，
传回公司知识库——不是为了留痕，是为了让下一个来的人，一眼看出“这里曾被谁、在哪一天、用什么方式确认过”。
✅ 通讯参数快照模板（协议层身份证）
拒绝口头传递！统一用Excel模板（速捷内部编号：SC-CommSnap-2024），含字段：
| 设备名称 | 协议类型 | 物理接口 | 波特率 | 数据位 | 停止位 | 校验位 | 从站地址 | IP/端口 | 网关模式 | 备注 |
|------------|-------------|--------------|----------|-----------|------------|--------------|----------------|----------------|----------------|--------|
✅ 每台设备上线前必填，由两人交叉签字确认；
✅ BMS侧、PLC侧、网关侧三份快照必须完全一致；
✅ 不一致？当场停线，查源头，不许“先凑合用”。
✅ 系统日志抓取指令集（应用层取证包）
不同品牌PLC/HMI，调日志的方式天差地别——我们把它做成“傻瓜指令卡”：
- 🟢 西门子S7-1200：TIA Portal → Online & Diagnostics → Diagnostic Buffer → Export as CSV
- 🟡 三菱FX5U：GX Works3 → Online → PLC Read/Write → Special Function → Read Error History
- 🔵 昆仑通态MCGS：HMI屏幕长按“F1+F4”进入工程模式 → 系统菜单 → 日志导出 → SD卡保存
- ⚪ 汇川H5U：AutoShop软件 → 连接后右键PLC → “诊断信息” → “导出历史报警”
🧩 为什么日志比波形还重要？
因为——
万用表测不出“参数被误写”，示波器抓不到“BACnet Who-Is被丢弃”，但日志会老实记下：
2024-06-12 03:17:22 [ERR] Modbus RTU timeout @ Slave ID 05, FC03, Addr 40001
2024-06-12 03:17:23 [WARN] BACnet MSTP frame CRC error (Node 12)
这些，才是故障真正的“口供”。
🛡️ 预防性保障机制：不是修得快，是根本不用修
在速捷，我们把“不出问题”当作比“修得好”更高的KPI。
服务过10000+案例后，我们提炼出地源热泵系统最脆弱的三个“静默失效点”，并配套防御动作：
| 风险点 | 表现征兆 | 速捷防御动作 | 执行频率 |
|---|---|---|---|
| 通讯总线老化 | 丢包率月升＞0.5%，尤其雨季/高温时段 | 每季度用FLUKE DSX-5000做线缆认证测试，生成PDF报告存档 | 季度 |
| BACnet Device ID漂移 | 新增设备后，旧设备ID自动变更（部分国产网关固件BUG） | 上线前固化Device ID写入EEPROM，并用BACnet Explorer做ID唯一性扫描 | 首次上线+每次扩容 |
| HMI程序版本失配 | HMI显示“无法加载画面”，但PLC通讯正常 | 建立“HMI固件+工程文件+PLC版本”三维绑定关系表，变更任一要素，必须同步更新其余两项 | 每次程序升级 |
🌟 终极预防哲学：
“最好的维修，是让客户忘记维修这件事。”
所以我们在交付时，不仅交设备、交图纸、交密码，更交一份《速捷健康监护手册》——
里面包含：
- 本项目专属的“关键参数阈值表”（如地源侧压差＜0.05MPa即预警）；
- 每季度自动推送的“远程健康简报”（基于PLC内置诊断寄存器生成）；
- 以及一句印在扉页的话：
“您负责安心供暖，我们负责让系统安静得像没在工作。”
本章结语（轻描淡写，但很认真）：
排障不是英雄主义的孤勇，而是系统思维的日常实践；
预防不是未雨绸缪的焦虑，而是把每一次“差点出事”，变成下一次的“根本不会出事”。
如果你此刻正站在一台黑屏的地源热泵前，深吸一口气——
请先拿出手机，打开相册，拍下控制柜内每一根线的走向；
再打开备忘录，写下当前HMI显示的最后一句话；
最后，记住：
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商……
（不是广告，是备案。因为当你需要时，我们得让你找得到——电话、微信、甚至深夜发来的带图故障描述，我们都接得住。）
🔧 下一章预告：《4. 高阶场景突围：当BMS锁死、PLC加密、HMI停产，我们如何“无钥匙开锁”》
（那里有PLC解密的伦理边界、停产触摸屏的替代方案、以及——为什么我们敢说“程序丢了？我们能把它‘想’出来”。）
