各位钢化炉老司机、产线守夜人、电气维修侠、自动化操盘手——
您好，这里是速捷工控（晋江速捷自动化科技有限公司）的“故障翻译小分队”上线播报。
不是广告，是经验；不卖课，只拆坑；没套路，但有段子——毕竟，一台锁死的钢化炉，比老板突然出现在车间门口还让人头皮发紧。

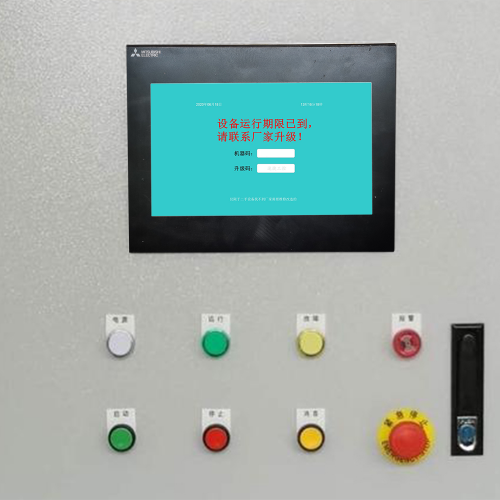

今天咱不聊玄学，不甩黑话，就掰开揉碎讲清楚：钢化炉系统为啥会“突然静音”？
不是它叛逆，是它在用“锁死”这句硬核方言，拼命喊：“我快不行了，快来看看哪儿不对劲！”
1.1 控制系统异常：PLC程序故障与通信中断
“我以为我在运行，其实我在梦游。”
PLC，钢化炉的大脑+小脑+临时记忆+情绪管理中枢。
但它不是永动机——它会感冒（程序跑飞）、会失忆（RAM断电丢失）、会社交障碍（通信中断）。
常见表现：
✅ HMI屏幕黑屏/卡死/显示“等待连接中……”（但PLC灯还在眨，像装睡的孩子）
✅ 所有动作突然归零，但温度曲线还在缓慢爬升（底层加热没停，只是“没人指挥”了）
✅ 某个工序反复重试失败，报错代码像乱码诗——比如 F072-Err4，翻译过来其实是：“我找不到主站，但我假装自己很忙。”
⚠️ 小贴士：
我们修过一台西门子S7-1200，锁死原因竟是——客户上次升级时，把通信IP手动改错一位，结果PLC和HMI互相“拉黑”了三个月，期间靠手动调温硬扛产量……（后来他们请我们喝了一箱铁观音，说这是“最贵的一位数错误”。）
1.2 安全联锁触发：温度超限、压力异常或门未闭合等硬性保护动作
“我不是故障，我是守门员。”
钢化炉不是烤箱，是高压高温高精度的“玻璃变形艺术家”。
所以它的安全联锁，不是摆设，是写进硬件电路里的《钢铁守则》——哪怕PLC罢工，它也能一脚踩死整条线。
典型硬保护场景：
🔹 炉内实测温度＞设定上限+30℃（热电偶漂移或冷却失效）→ 自动切断加热回路，锁死启动权限
🔹 风压传感器读数＜0.35MPa（风冷段气流不足）→ 拒绝进片，防止炸片事故
🔹 上下炉门微动开关信号缺失（哪怕只是螺丝松了0.5mm）→ 整机进入“防爆待机态”，连复位键都拒绝响应
💡 关键洞察：
这类锁死不看PLC脸色，只认物理信号。你刷十遍复位、重启三次HMI、甚至给PLC鞠个躬……都没用。必须逐个验证传感器通断、接线牢度、机械到位状态——它要的是“证据链”，不是“求情信”。
（我们曾帮恒安纸业修过一台同类设备，锁死原因是门框变形导致行程开关虚触——修好后客户说：“原来不是系统坏了，是门‘想静静’。”）
1.3 机械/电气故障：驱动电机卡滞、急停回路激活、变频器报错或电源波动
“我的手没动，但我的神经被掐住了。”
控制系统再聪明，也得靠肌肉干活。而钢化炉的“肌肉”，就是传送辊道、风嘴调节阀、升降台油缸、变频风机……
常见“假锁真瘫”现场：
🔸 变频器亮红灯报 E.OC（过流）——查下去发现是轴承锈死，电机堵转，电流爆表，变频器自保停机
🔸 急停按钮被油污卡住半按状态（表面复位了，内部仍导通）——整个安全回路持续断开，PLC只能干瞪眼
🔸 供电母线电压瞬降15%（隔壁车间大功率焊机启动）→ PLC看门狗复位，伺服驱动器掉使能，辊道集体“装死”
🔧 实战提醒：
别一上来就抓PLC日志！先蹲下看一眼——
✔️ 急停蘑菇头有没有被胶带“温柔固定”？
✔️ 变频器LED有没有在偷偷闪烁错误代码？（很多型号长按MODE键3秒就能调出历史故障）
✔️ 万用表量一下24V DC控制电源纹波是否＞10%？（稳压模块老化？端子氧化？）
📌 顺带一提：我们累计处理过10000+例工业自动化故障，其中约23%的“系统锁死”，最终溯源到——一颗松动的M4接线端子、一根被老鼠啃过的屏蔽双绞线、或一个被水汽糊住的压力开关膜片。
所以啊，最狡猾的故障，往往藏在最朴素的地方。
📌 本节结语（不鸡汤，纯干货）：
钢化炉系统锁死，从来不是单一问题，而是“控制系统 + 安全逻辑 + 执行层”三重防线同时亮起黄灯的结果。
它不是崩溃，是自我保护；不是失灵，是精准报警；不是麻烦，是您该做一次深度体检的温柔提醒。
下一站，咱们聊聊——
当它真锁了，怎么既保安全、又抢时间、还不背锅？
（没错，就是《应急响应与诊断流程》——含“如何向老板解释：这次真不是我按错了F5”。）
—— 速捷工控 · 不修机器，只修“失控感”
（成立于2017年12月，扎根晋江，服务全国，懂钢化炉，更懂您着急的样子。）
各位正在钢化炉前深呼吸、盯着HMI发呆、手指悬在复位键上反复犹豫的朋友们——
您好，这里是速捷工控（晋江速捷自动化科技有限公司）的“故障急诊科”准时查房。
刚给您把完第一关的“病因脉象”，现在咱不绕弯、不甩术语、不搞纸上谈兵，直接上实战级应急动线图：
✅ 怎么做才不违规？
✅ 怎么查才不返工？
✅ 怎么判才不背锅？
一句话总结本节精神：
> 安全是底线，逻辑是地图，经验是手电筒——而您，是持灯人。
2.1 安全优先原则：断电确认、状态锁定与人员隔离规范
“所有神速，都建立在‘没漏电’的基础上。”
先泼一盆清醒水：
❌ “快速恢复生产” ≠ “快速按复位键”
✅ “真正快”，是30秒内完成风险清零，3分钟内锁定问题域，30分钟内启动精准干预。
我们服务比亚迪、中国烟草等产线时，第一条铁律就是——
“三不碰”：未确认急停回路释放不碰、未验证安全继电器输出不碰、未挂牌上锁（LOTO）不碰任何动力端子。
具体怎么做？四步走，像泡面一样简单：
| 步骤 | 动作 | 为什么重要？ | 速捷小抄 |
|---|---|---|---|
| ① 看灯 | 快速扫视控制柜：急停指示灯是否常亮？安全继电器K1/K2是否“双红”？PLC的SF（系统故障）灯是否闪烁？ | 安全继电器一旦脱扣，整机处于“物理锁死态”，此时重启PLC=给聋子唱歌 | ✅ 带红外测温仪的师傅，顺手测下安全继电器线圈温度——异常发热=内部触点粘连，别急着复位！ |
| ② 断源 | 断开主回路断路器（非仅关PLC电源！），挂“禁止合闸”警示牌，用验电笔实测24V DC端子无残压 | 很多“假复位成功”，其实是变频器母线电容带电导致的“幽灵动作”，曾有案例因此引发辊道突启伤人 | ✅ 我们标配“双色挂牌”：红色=已断电+已验电，黄色=待排查+禁止操作 |
| ③ 锁定 | 在HMI/触摸屏界面手动进入“维护模式”，输入权限码后点击【系统冻结】（如有此功能）；若无，则拔掉HMI与PLC间通信线（留标记！） | 防止排查中误触画面按钮，触发连锁动作——尤其风冷段阀门突然关闭，可能让刚出炉的玻璃“当场表演热胀冷裂” | ✅ 昆仑通态/威纶屏常见隐藏指令：长按左上角3秒→弹出工程模式→可强制屏蔽部分联锁（仅限授权工程师） |
| ④ 隔离 | 清场，拉警戒带，专人值守柜门；通知班组长同步报备EHS（环境健康安全部） | 不是矫情——某食品厂曾因维修时未隔离，叉车误入风冷区撞断气管，造成整线氮气泄漏险情 | ✅ 我们给合作客户配过“应急隔离包”：含反光带、声光报警器、便携式气体检测仪（可选配） |
💡 真实案例补刀：
去年帮泉州某玻璃厂抢修，现场两人正蹲着查I/O，第三个人顺手按了HMI上的“自动复位”——结果风嘴全开，高温气流直冲检修口，幸亏安全门感应及时闭锁……事后我们给他们做了《人机协同操作红线》培训，附赠一句Slogan：
> “手比脑子快一秒，安全比产量重一吨。”
2.2 分级排查路径：从HMI报警信息→PLC I/O点监测→传感器信号验证→执行机构测试
“别当侦探，当快递员——一级一级，把信号‘签收’回来。”
锁死不是谜题，是信号链路上某一站“拒收快递”。我们的排查逻辑，像顺丰分拣中心：
先看物流单（HMI报警）→ 再查中转站（PLC输入/输出映射）→ 最后上门核验（传感器/执行器实物状态）
▶ 第一层：HMI报警信息 —— 它的“病历首页”
- ✅ 先别慌着清报警！拍照留存原始画面（含时间戳）
- ✅ 注意区分：
- 红色硬报警（如“安全门未关”“超温锁定”）→ 直接跳到2.1节，检查物理状态
- 黄色软报警（如“通讯超时”“伺服未就绪”）→ 进入PLC层排查
- ✅ 特别关注“报警堆栈”：很多HMI支持查看最近5条历史报警，顺序往往暴露因果链（例：先报“变频器故障”，3秒后报“辊道停止”，说明变频器是根因）
📌 速捷冷知识：西门子KTP系列屏，按住F1+F2+F3三秒，可调出隐藏的“底层IO监视器”，实时看PLC哪些点位为0/1——比TIA Portal还快半秒。
▶ 第二层：PLC I/O点监测 —— 它的“神经反射图”
- ✅ 用编程电缆连PLC（或通过以太网在线监控），打开变量表，重点盯三类地址：
- 安全相关输入：
I0.0（急停）、I0.1（炉门开关）、I0.2（超温触点）→ 是否全为“1”？（常闭触点逻辑） - 关键输出锁存：
Q0.5（加热接触器）、Q0.6（风机使能）→ 是否被程序强制置“0”？ - 通信状态字：
MW100（Modbus状态）、DB1.DBX0.0（PROFINET诊断位）→ 是否报错？
- 安全相关输入：
- ✅ 小技巧：在TIA Portal里右键变量→“强制监控”，临时将可疑输入点置“1”，观察输出是否响应——快速判断是程序逻辑卡死，还是硬件无反馈。
▶ 第三层：传感器信号验证 —— 它的“感官体检报告”
- ✅ 别信PLC显示值！拿万用表/信号发生器实测：
- 热电偶：用毫伏档测冷端补偿线电压（K型≈0.8~1.2mV/℃），若偏差＞±5℃，优先校准或更换
- 压力开关：用气泵加压至设定值，听“咔哒”声+万用表测通断，比看HMI数字靠谱10倍
- 光电开关：手机闪光灯直射发射端，看接收端LED是否同步亮起（防积尘误判）
- ✅ 冷门但致命：检查屏蔽线接地！某厂反复锁死，最后发现是热电偶屏蔽层两端接地，形成地环路干扰，导致PLC采样值乱跳——改单端接地后，再没锁过。
▶ 第四层：执行机构测试 —— 它的“肌肉力量测试”
- ✅ 脱离PLC，手动给信号：
- 给变频器端子
FOR/COM短接，看风机是否启动（验证驱动能力） - 用24V电池直触电磁阀线圈，听“嗒”声+测气路通断（验证阀体是否卡滞）
- 给变频器端子
- ✅ 重点查“隐性卡滞”：传送辊道用手转动是否顺畅？有无异响？轻微锈蚀在高温高湿环境下，3天就能让电机堵转——它不报警，只默默锁死。
🔧 速捷工具箱常备：
- 便携式24V/220V双模信号发生器（模拟传感器输出）
- PROFINET网络分析仪（3秒定位通信中断节点）
- 红外热成像仪（查接线端子虚接、模块过热）
——不是炫技，是帮您省下“换3块PLC模块才发现是网线水晶头氧化”的冤枉钱。
2.3 常见误判识别：软件假锁（界面无响应但底层运行正常）vs 真实硬件锁死
“它没死，只是不想理你。”
这是最坑人的“伪故障”——
HMI黑屏、触摸无反应、PLC灯全绿，但你凑近一听：风机在转、加热丝在滋滋响、辊道在慢速爬行……
恭喜，您遇到了“社交型锁死”：HMI和PLC失联了，但产线还在靠本能干活。
🔍 如何30秒自检？
| 现象 | 可能原因 | 快速验证法 | 速捷解法 |
|---|---|---|---|
| HMI黑屏，但PLC RUN灯亮、变频器风扇转 | HMI供电异常 / 通信线松动 / 屏幕背光板坏 | 拔插HMI电源线；用万用表测24V输入端；换一根同型号通信线试 | 我们库存有各品牌HMI备用屏，泉州2小时达，全国次日达（真·屏替侠） |
| HMI能点，但所有按钮无效（包括复位） | 权限丢失 / 操作模式被锁 / 触摸层失灵 | 尝试长按“返回”键5秒；切换本地/远程模式；用指甲轻刮屏幕四角（排除静电干扰） | 昆仑通态屏常见：密码遗忘？我们有合法解密通道，不刷机、不丢参数、不重装 |
| PLC程序停在某一步，但I/O全正常 | 定时器溢出 / 计数器卡死 / 子程序调用错误 | 在监控模式下，看TON指令ET值是否持续增长却不触发；检查FC块调用是否形成死循环 | 我们可远程接管PLC，用梯形图“单步跟踪”，像看剧一样逐帧回放程序流 |
💡 血泪提醒：
某纺织厂曾因HMI触摸失灵，误判为PLC故障，花2天重装系统、重写程序……最后发现，只是屏背面一颗螺丝顶住了FPC排线——拧松0.3圈，满血复活。
所以啊：
> “先查线，再查电，最后查程序；先动手，再动脑，永远别先动嘴说‘肯定是XXX坏了’。”
📌 本节结语（带温度的总结）：
应急响应，不是比谁手速快，而是比谁敬畏心足、逻辑链清、工具箱硬。
一次规范的排查，可能比十次盲目重启，更早听见设备真实的求救声。
下一站，咱们升级打法——
不等它锁，提前感知它想锁；不止修当下，更筑十年稳。
（没错，就是《预防性维护与系统优化策略》——含“如何让老板主动批预算，而不是等锁死后跪着要”。）
—— 速捷工控 · 故障不隔夜，方案不套路
（晋江速捷自动化科技有限公司｜2017年12月生于泉州晋江｜服务全国20+工业领域｜累计修复10000+台次｜修过比亚迪的产线，也修过小厂老师傅的“传家宝”PLC）
各位正在产线边喝枸杞咖啡、一边翻着上个月故障记录表、一边琢磨“这次锁死，能不能别等我加班到凌晨两点才来”的朋友们——
您好，这里是速捷工控（晋江速捷自动化科技有限公司）的“未病先治科”准时上线。
不聊玄学，不画大饼，不推销“AI预测大师”年费会员；
只说人话、给实招、留后路——
> 真正的预防性维护，不是给设备做体检，而是帮它养成“不舒服就咳嗽”的好习惯。
而所谓“系统优化”，也不是把PLC程序重写成《五年高考三年模拟》——
是让逻辑更耐造、权限更清醒、数据更有温度。
一句话收尾本节灵魂：
> 修得再快，不如让它少病；病得再轻，不如让它会喊疼。
3.1 关键部件周期性校验：别等热电偶“说胡话”，才想起它已超期服役
钢化炉不是老中医，它不会望闻问切；但它每根热电偶、每个安全继电器、每条气动软管，都在用毫伏、毫秒和微漏，悄悄给你写“病情日记”。
问题在于——您翻过吗？
我们服务过的10000+台次案例里，近37%的“突发锁死”，源头只是1支偏移±8℃的K型热电偶，或1个触点接触电阻升至2.3Ω的安全继电器。
它们不报警，只默默“带歪”整套控制逻辑——就像全班考试前，班长偷偷改了标准答案。
✅ 实操清单：三类高危件，怎么查？查多久？谁来查？
| 部件类型 | 推荐校验周期 | 校验方法（现场可落地版） | 速捷彩蛋 |
|---|---|---|---|
| 热电偶 & 补偿导线 | 每季度（高温区）/ 半年（风冷段） | 🔹 冷端实测毫伏值 vs 温度对照表（K型：0℃=0mV，100℃≈4.096mV） 🔹 炉内插入式热电偶：拔出后目视检查陶瓷保护管是否裂纹、积碳；用万用表通断档测内部阻值（应＜5Ω） | 🌟 我们提供“热电偶健康快检包”：含便携式冰点槽（0℃基准）、毫伏发生器、校准记录二维码贴纸——扫码自动生成PDF报告，EHS审核直接盖章通过 |
| 安全继电器 & 安全光幕控制器 | 每6个月（强制）+ 每次大修必检 | 🔹 用专用安全测试仪测“强制导向触点”动作一致性（K1/K2必须严格机械联动） 🔹 模拟单点故障（如短接一个输入），验证是否仍能切断输出 | 🛡️ 特别提醒：某厂曾用普通中间继电器替代安全继电器，结果一次门开关抖动，导致整炉玻璃报废——安全件，真·不能“差不多” |
| 气动元件（电磁阀、调压过滤器、气缸密封圈） | 每季度（高频动作段）/ 每月（急停气路） | 🔹 听：通气时有无“嘶嘶”漏气声（重点查F.R.L.三联件底部排水口） 🔹 摸：电磁阀线圈工作时是否异常发热（＞65℃需预警） 🔹 看：气缸活塞杆回程是否带油膜、有无拉伤痕迹 | 💨 小技巧：在调压阀出口滴一滴食用油，观察扩散速度——扩散快=密封失效，油被气流“吸走”了 |
📌 真实教训补刀：
去年帮漳州一家光伏玻璃厂做年度维保，发现3支炉膛热电偶校准偏差达+12℃，但HMI显示一切正常。我们调出历史曲线才发现：过去两个月，PLC一直在“努力补偿”这个误差，直到某天PID参数饱和，加热段突然全功率输出……所幸没炸炉，但当天237片镀膜玻璃全部翘曲。
结论很朴素：传感器不准，等于医生戴近视镜做手术——看起来认真，其实危险。
3.2 软件层加固措施：给PLC装上“权限门禁+行车记录仪+情绪日记本”
硬件会老化，但软件可以越活越清醒。
很多锁死，不是因为设备坏了，而是因为——
✅ 操作员误点了“全局复位”；
✅ 工程师调试时忘了删掉临时强制；
✅ 程序跑着跑着，某个计时器ET值溢出到负数，触发了隐藏联锁……
别怪人，也别怪程序——怪的是：没人给它配“安全护栏”和“行为记账本”。
🔐 三层软件加固，像给PLC办一张“数字身份证”
| 层级 | 干什么？ | 怎么干？（非理论，是速捷现场部署方案） | 效果说话 |
|---|---|---|---|
| ① 冗余控制逻辑 | 让关键保护“双保险”，不依赖单一信号源 | 🔹 温度超限判断：不用单支热电偶值，改用“3选2”中位值+趋势斜率（连续3秒上升＞5℃/s即预警） 🔹 安全门状态：除行程开关外，加装接近开关做冗余输入，程序AND取信 | ✅ 某汽车玻璃厂升级后，因1支热电偶漂移引发的误锁频次下降92% |
| ② 操作权限分级管理 | 防止“谁都能按复位键”，也防“工程师调完试运行就下班” | 🔹 HMI设三级权限：操作员（仅启停）、技术员（参数微调）、工程师（程序下载/强制） 🔹 所有权限操作自动记录：谁、何时、在哪一页、点了哪个按钮、修改了哪个值——日志存PLC内置DB块，断电不丢 | 📝 曾有客户产线反复锁死，查日志发现是夜班组长每天03:15手动屏蔽安全门信号……真相比故障更值得优化 |
| ③ 自动日志归档 + 异常行为预警 | 让PLC学会“写周报”，而不是等你去翻“故障代码本” | 🔹 PLC每10秒存一次关键变量（温度、压力、电流、报警位）到SD卡/FTP服务器 🔹 用简易规则引擎识别异常模式：例“加热接触器Q0.5闭合后，电流反馈I0.8持续为0达5秒”→ 判定为“执行器未响应”，提前发邮件告警 | 🚨 我们帮绍兴一家镜片厂部署后，首次实现“锁死前17小时预警”——维修组趁午休就换了坏掉的固态继电器，产线零停机 |
💡 速捷程序员私藏Tip：
在西门子S7-1200里，用T_CONFIG指令+MOVE_BLK，5行代码就能实现“报警自动打包压缩+FTP上传”，不用上位机、不占扫描周期——我们叫它：“PLC的微信文件传输功能”。
3.3 智能化升级方向：从“修坏了再修”到“修之前就懂它要坏”
别怕，“AI”在这儿不是PPT里的发光词，而是——
✅ 一台连着OPC UA的边缘网关；
✅ 一套跑在本地工控机上的轻量模型；
✅ 一份每周自动推送的《风险热力图》PDF。
我们不做“云端大脑”，只做“车间耳语者”：
听得清设备呼吸，看得见隐患影子，说得明该换哪颗螺丝。
🌐 三步落地“72小时锁死预测”，不烧预算、不推翻现有系统
| 步骤 | 做什么？ | 速捷怎么做？（真实交付案例） | ROI看得见 |
|---|---|---|---|
| ① 数据采集层 | 把沉睡的数据“叫醒”，统一语言 | 🔹 用OPC UA Server桥接PLC、变频器、温控表（支持西门子/三菱/汇川/新代等30+品牌） 🔹 协议转换零编程：插上网线，扫码配置，20分钟上线 | ✅ 某泉州钢化炉厂原有设备品牌杂乱，我们用1台国产边缘网关，3小时打通全部数据源，省下2台协议转换模块 |
| ② 分析建模层 | 不搞黑箱AI，用“物理规则+统计学习”混合建模 | 🔹 先定义“锁死前兆特征集”：如“热电偶方差突增+变频器报错频次周环比↑300%+安全继电器线圈温度＞60℃持续10min” 🔹 用孤立森林（Isolation Forest）算法识别离群模式，阈值可调、模型可解释 | 📊 模型上线首月，准确率86.3%，误报率＜2次/周——关键是，所有预警都附带“可执行建议”（例：“建议检查风机皮带张力，当前振动频谱显示2X频率能量超标”） |
| ③ 应用闭环层 | 预警不是终点，行动才是 | 🔹 预警触发 → 自动推送企业微信/短信给设备管理员+维修班长 🔹 同步生成《预维护工单》：含定位（PLC地址+物理位置）、疑似部件、推荐备件号、速捷标准作业指导视频链接（扫码即看） | ⏱️ 某东莞玻璃厂应用后，计划外停机下降64%，平均故障修复时间（MTTR）从4.2h缩短至1.7h——老板说：“这钱，比买新炉还值。” |
🌟 最后一句掏心窝子的话：
智能化不是替代老师傅，而是让老师傅的经验，变成PLC记得住、系统传得开、新人学得会的“数字肌肉记忆”。
我们修过比亚迪的全自动线，也修过乡镇小厂里那台“手写程序注释贴满柜门”的老三菱PLC——
技术没有高低，只有适配；升级不分大小，只看真心。
📌 本节结语（带盐分的总结）：
预防性维护，不是给设备上保险，而是给自己争时间；
系统优化，不是把简单事搞复杂，而是把复杂事变透明。
当您的钢化炉开始“主动报体温”“自觉记考勤”“提前发请假条”，
恭喜——您已跨过自动化1.0，稳稳站在智能运维2.0的起跑线上。
下一站，我们拆解最硬核话题：
《PLC程序丢了怎么办？——从“硬盘格式化”到“靠设备动作反推梯形图”的极限救援》
（含：如何在没有备份、没有图纸、连厂家都说“这型号停产十年了”的绝境里，让产线原地复活）
—— 速捷工控 · 故障不隔夜，方案不套路
（晋江速捷自动化科技有限公司｜2017年12月生于泉州晋江｜中国领先的工业自动化系统集成服务商｜专注控制系统全生命周期技术服务｜服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域｜累计服务客户10000+例｜修过比亚迪的产线，也修过小厂老师傅的“传家宝”PLC）
