大家好，我是速捷工控的“设备急诊科主任”（自我封的，但客户都这么叫）。
每天早上一睁眼，微信里就飘着类似这样的消息：“师傅！预应力设备开不了机！！急！！！”
语气越急，我泡茶的手越稳——因为90%的“开不了机”，其实不是机器死了，是它在跟你玩“猜谜游戏”：
> “你猜我今天是没电？没信号？没心情？还是……你忘了给我解安全锁？”
所以，咱不慌。先别抄起螺丝刀就拆，更别一通电话吼“赶紧派人来！”——故障识别，才是维修界最值钱的5分钟。就像医生不会一上来就开刀，得先问：“哪儿疼？怎么疼？疼多久了？”
1.1 它“不开机”，到底在演哪出戏？
预应力设备可不是手机，按个键就能亮屏。它的“开机失败”，往往自带舞台剧效果，咱们得当个细心观众：
✅ 经典哑剧型：
- 按启动按钮，毫无反应 → 像被点了穴
- 控制柜面板指示灯全灭（连待机小绿灯都没）→ 真·人间蒸发
- 继电器一声不吭（听不到“咔哒”吸合声）→ 心跳停了
- 触摸屏黑屏如夜，连背光都不给面子 → 屏幕比老板的脸还冷
⚠️ 容易误判的“伪死机”：
- 控制面板有显示、菜单能翻页，但油泵就是不转 → 它醒着，只是“拒绝干活”
- 屏幕报错“压力未建立”或“张拉缸未归位”，但所有灯都亮着 → 不是病，是闹情绪
- 急停按钮被按下后没复位，设备一脸无辜：“我没权限开机啊！”
💡 小贴士：
> 别只盯着屏幕看——先看灯，再听声，最后摸温度。
> 比如：主电源指示灯亮但PLC模块灯灭？那问题大概率在控制单元供电；
> 油泵继电器有“咔哒”声但电机不转？恭喜，你已成功把故障范围从“整机瘫痪”缩小到“执行端”。
1.2 整机断电？还是局部装死？——这题考的是逻辑，不是力气
很多老师傅第一反应是“查总闸”，结果发现配电柜里一切正常，回头一看——哦，原来只是油泵回路的空开跳了，而PLC和触摸屏靠另一路UPS供电，照样刷微博（误）。
我们把“开不了机”粗暴分成两类：
🔹 整机无电型（真·休克）
- 所有指示灯灭、所有风扇停、万用表测主进线没电压 → 请立刻检查：
▪ 上级配电房是否停电？
▪ 总断路器是否跳闸（尤其注意带漏保的型号，可能悄无声息地“自闭”）？
▪ 进线电缆有没有被叉车压断、老鼠啃穿？（别笑，晋江某建材厂上周刚修完这个）
🔹 局部功能失效型（假·罢工）
- 触摸屏亮着，PLC运行灯闪烁，但液压站不响应 → 很可能是：
▪ 急停回路未复位（那个红色蘑菇头，你确定它真的“弹回来了”？）
▪ 安全门限位开关松动/积灰/被胶带临时粘住（见过最离谱的：工人用透明胶带把行程开关“固定”在“闭合”位置，半年后胶老化脱落，设备突然失联）
▪ 张拉缸末端的接近开关被油污糊住，PLC以为“缸还在伸，不能开机”，实则它早缩回去了……
📌 记住一句口诀：
> “灯全灭，查源头；灯半亮，查回路；灯乱闪，查程序；灯正常但不动，查信号链。”
1.3 安全不是口号，是开工前的“三跪九叩”
在速捷工控，我们培训新工程师的第一课不是讲PLC，而是教他们怎么“敬畏电”——
因为预应力设备动辄380V主电、24V控制电、还有液压系统憋着20MPa以上压力。它不炸你，但能让你炸毛。
🔧 断电验电，不是走流程，是保命动作：
- 先断总闸 → 再挂锁挂牌（LOTO）→ 用合格验电器逐点测试（别信“应该没电了”的直觉！）
- 特别提醒：有些设备带UPS或电容储能，断电后仍可能“诈尸放电”，务必等3分钟+验电笔双点确认。
🌍 接地检查，常被忽略的“隐形保镖”：
- 查控制柜接地排螺栓是否锈蚀松动（南方潮湿环境，半年不紧固，接地电阻轻松飙到10Ω以上）
- 用接地电阻测试仪测≤4Ω才算及格——不是“差不多就行”，是“差一欧姆，雷击时可能要命”。
⚠️ 操作环境风险评估（这步，很多老师傅会跳过，但我们坚持做）：
- 地面是否积水？（预应力张拉区常有液压油渗漏，混水=导电地狱）
- 周边是否有易燃物堆叠？（油桶、抹布、包装泡沫，请保持3米安全距离）
- 设备上方吊装作业是否暂停？（曾有客户边维修边吊钢梁，扳手掉下来直接砸爆PLC模块…）
💡 最后送一句大实话：
> “快”不是维修高手的标签，“稳”才是。
> 你多花2分钟验一次电，可能省下三个月工伤赔偿；
> 你多看一眼急停回路，可能避免一次张拉失控事故；
> 而这些，恰恰是我们——晋江速捷自动化科技有限公司，成立于2017年12月，扎根泉州晋江，服务超10000+工业现场的老规矩。
（悄悄说：我们给比亚迪修过张拉台，帮恒安纸业抢修过预应力卷取机——不是吹，是真干过。）
下一章，咱们一起扒一扒：那些让设备“装睡”的幕后黑手，到底藏在哪条线路里？
——欢迎带着你的“开不了机”故事，来评论区蹲个更新 😉
各位老师傅、设备管家、还有刚被主任抓来顶班的实习生——欢迎来到“预应力设备故障解码间”。
上一章我们聊了怎么当个冷静的“首诊医生”，这一章，咱们得化身福尔摩斯+电工+液压老炮儿三合一——不拆机，先读心；没通电，先推理。
为什么说预应力设备“开不了机”像一封加密邮件？
因为它的每一条报错、每一次沉默、每一盏不亮的灯，都不是随机乱码，而是PLC在用0和1，悄悄给你画了一张故障地图。
而我们的任务，就是把它翻译成人话，再标出红叉叉：“此处有坑，慎入”。
2.1 电源系统问题：不是机器不想醒，是它根本没收到“起床闹钟”
预应力设备的电源系统，就像人的血液循环系统——看着简单（进线→断路器→变压器→模块），实则暗流汹涌。
90%的“整机无响应”，源头都在这儿。别急着换PLC，先问问：它喝到电了吗？
🔍 常见“假死”现场还原：
- 🚫 断路器跳闸却不报警？——很多老设备的主空开带热磁脱扣，但没配辅助触点信号，PLC压根不知道“电没了”，还在那儿循环扫描…等你凑近一听：“咦？风扇咋不转？”
- 🔌 保险丝熔断却“隐身”？——有些控制回路用的是玻璃管保险（比如PLC 24V供电支路），细如发丝，熔了肉眼难辨，万用表一量才恍然：“哦，原来它早凉透了。”
- ⚡ 输入电压“看似正常，实则耍滑头”？——380V标称值，实际352V或408V都算“在范围内”，但某些国产PLC电源模块对波动敏感，电压一掉到360V以下，RUN灯就开始闪得像迪厅灯光，最后干脆熄火。
- 🧂 接线端子“表面光鲜，内里溃烂”？——尤其沿海地区（比如咱晋江工厂），盐雾+潮湿=端子氧化加速器。螺丝看着拧紧了，铜绿底下已形成高阻层，测电压有，一加载就压降——油泵一吸合，PLC瞬间失电重启，循环上演“开机→黑屏→重试”。
💡 速捷小经验：
> 我们修过一台张拉机，客户说“每天早上第一次开机必失败，第二次就好”。
> 查了一上午，最后发现——配电柜进线端子排，有一颗M6螺丝因锈蚀导致接触电阻达2.3Ω。
> 晨间电网电压偏低（372V），启动瞬间压降超15%，PLC直接复位。
> 换螺丝+涂导电膏，三年没再闹脾气。
📌 记住：电源问题从不单打独斗，它最爱拉上“接地不良”“零线虚接”组队搞事情。
所以验电，别只测L-N，务必补测N-PE、L-PE——有时候，“没电”的真相，是零线断了，设备在靠电容续命。

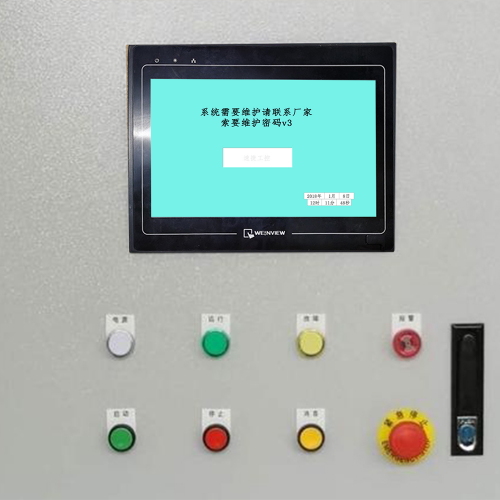

2.2 控制单元故障：PLC没坏，但它可能“失忆”或“被封号”
如果说电源是血液，那PLC/控制器就是大脑。但请注意：大脑宕机 ≠ 脑死亡。
很多时候，它只是“忘了密码”“卡在登录界面”“被安全协议锁死”，甚至……“以为自己还在休假”。
🔧 典型症状与真相对照表：
| 表象 | 可能真相 | 速捷实战备注 |
|---|---|---|
| PLC RUN灯灭，STOP灯亮 | 程序崩溃 / 内存溢出 / 看门狗触发 | 别急着清程序！先查是否有未复位的急停信号（哪怕物理按钮弹起来了，触点可能粘连） |
| RUN灯闪烁，触摸屏通信中断 | CPU负荷超限 / 通信模块地址冲突 / 以太网口受潮氧化 | 曾遇某厂PLC因网口灌胶密封失效，潮气凝结致PHY芯片间歇性失效，擦干+烘烤即复活 |
| 所有指示灯正常，但按启动无反应 | 急停回路未闭合（含远程急停、脚踏开关、安全光幕串联） | 重点排查：急停按钮复位弹簧疲劳！ 很多按钮按下去“咔哒”，弹回来却差0.3mm，信号始终断开 |
| 屏幕显示“安全门未关闭”，但门明明关好了 | 限位开关松动/偏移 / 触点氧化 / 安装支架变形（张拉震动大，半年就能让开关移位2mm） | 我们给泉州某钢绞线厂做的预防性维护清单里，第一条就是：“每月校准安全门开关位置” |
🔐 特别提醒一个隐形杀手：“冷门PLC密码丢失+程序加密”
有些老设备用的是安川MP2300、产电Vigor系列，原厂早停产，资料全靠手抄。一旦密码遗忘+程序加密，常规下载等于往黑洞里扔U盘。
→ 这时候，就得请出我们的“逻辑反推术”：根据设备动作时序、I/O接线图、现场工艺逻辑，一层层把梯形图“拼”出来——不是破解，是重建。
（注：晋江速捷自动化科技有限公司，作为经官方授权的工业控制系统全生命周期服务商，已累计为比亚迪、中国烟草等客户提供超300例PLC深度解密与逻辑恢复服务，不含任何灰色操作，纯技术硬刚。）
2.3 液压与执行机构关联影响：它不开机，可能是因为“怕出事”
预应力设备最聪明的一点：它不是“不能动”，而是“不敢动”。
现代设备早过了“通电就转”的野蛮时代，它会主动做风险评估——油不够？不启泵；压力不对？不张拉；缸没归位？不许开机。
这叫“安全自锁”，不是故障，是尽责。
⚠️ 三大经典“合理拒动”场景：
❶ 油箱液位过低 → 触发硬联锁保护
- 不是传感器坏了，是真缺油！
- 但注意：浮球式液位开关易被油泥卡滞，显示“正常”实则虚报；超声波探头若沾油污，也会误判“液位充足”。
- ✅ 验证法：手动放油至警戒线以下，看PLC是否报“油位低”；再加满，观察信号是否真实恢复。
❷ 压力传感器故障 → 导致“幻觉式自锁”
- 比如张拉初始阶段，系统要求“建压≥2MPa才允许下一步”，但传感器漂移，输出值恒为0.1MPa → PLC永远等不到那个“2”。
- 🔍 现场妙招：用数字压力表并联测试，对比读数偏差。偏差＞±0.3MPa？换传感器，别修——液压传感器修了也容易复发。
❸ 张拉缸限位开关误动作 → “我以为我还在伸，其实我早缩完了”
- 尤其高频张拉设备，缸体热胀冷缩+机械振动，会让接近开关感应距离悄然变化。
- 某建材厂案例：开关安装座螺丝松动0.5mm，导致缩缸到位后仍被判定为“未归位”，整机拒绝启动。
- 🛠️ 解决方案：改用带温度补偿的IO-Link型接近开关，或加装双冗余限位（两个开关逻辑“与”判断），防止单点失效。
💡 最后一句扎心总结：
> 预应力设备的“不开机”，80%是保护机制在生效，不是它病了，是你没读懂它的安全说明书。
> 它不是拒绝工作，是在等你确认：“环境OK，信号OK，安全OK——现在，可以开始了。”
下一章，我们将拿出一张“故障导航图”，手把手带你走完从断电验电→测电压→查信号→定位元件的全流程。
工具怎么选？步骤怎么卡？哪些地方最容易“翻车”？——咱们，边走边聊。
（P.S. 如果你正对着一台黑屏的张拉机叹气……别慌，速捷工控的工程师，此刻可能就在你隔壁市抢修另一台。我们懂这种焦灼，所以电话永远比微信快半秒 😉）
各位正在配电柜前蹲着、手捏万用表、眼神在PLC和油泵之间反复横跳的战友——
恭喜，你已成功闯过“现象识别”和“病因推理”两关，现在正式进入实战核心区：诊断流程与现场处置指南。
这一章不讲玄学，不甩术语，只给你一张能直接打印贴在控制箱门内侧的「开机急救路线图」。
它不保证100%秒好（毕竟设备不是泡面），但能帮你把“盲拆3小时，发现保险丝熔了”这种悲情桥段，压缩成“5分钟定位，2分钟换好，1分钟试机成功”的高光时刻。
3.1 分步诊断树：从电源→控制箱→传感器→执行元件，像剥洋葱一样找根因（但不辣眼睛）
我们管这叫 “四阶漏斗法” ——不是所有故障都得从PLC开始查，就像感冒不该一上来就做脑CT。
请按顺序往下走，每一步验证通过，才进下一层；卡在哪，就停在哪修，不越级、不跳步、不自我感动式乱测。
▶ 第一阶：电源层（5分钟·保命级）
✅ 目标：确认“电真的送到了设备心脏门口”
🔧 操作清单：
- 断电验电后，合主断路器，用万用表AC档测输入端子L1-L2/L2-L3/L3-L1 → 是否三相平衡？偏差＞10V？查上游配电
- 测控制变压器一次侧（380V）→ 二次侧（220V/24V）→ 输出是否达标？若24V仅20.3V，优先查变压器温升或绕组局部短路
- 测PLC供电端子（24V DC）→ 带载测（接上CPU+模块）！空载24.1V，带载跌至21.6V？换开关电源或查接地回路阻抗
⚠️ 关键口诀：“测电压不看表笔亮不亮，要看带载稳不稳；查电源不只盯PLC，要追到每一根线的‘出生证明’。”
▶ 第二阶：控制箱层（8分钟·逻辑级）
✅ 目标：确认“大脑收到了电，也醒了，但没收到开工指令”
🔧 操作清单：
- 查急停回路通断：万用表蜂鸣档，从急停按钮常闭触点→安全继电器输入→PLC输入点，全程不离手、不换表笔，一气呵成（常见断点：脚踏急停线缆弯折处内部铜丝断裂）
- 查安全门锁信号：用短接线临时跨接门开关两端（务必确保机械锁已物理闭合且无人员在缸区！），若此时能启动 → 开关坏/安装偏移
- 查PLC输入点状态：观察对应LED指示灯（或用编程软件在线监控I0.0~I0.7），若按钮按下灯不亮 → 查接线端子氧化、DI模块通道损坏、或公共端（COM）虚接
💡 速捷冷知识：
> 某纺织厂张拉机连续报“安全回路断开”，查了两天。最后发现——安全继电器底座插针有一根被压弯0.2mm，插进去看似到位，实则悬空。用手轻轻一掰，咔嗒归位，故障消失。
> 所以，“插紧了”≠“导通了”，工业连接，信手感不如信万用表。
▶ 第三阶：传感器层（10分钟·感知级）
✅ 目标：确认“设备的眼睛、耳朵、皮肤都在正常汇报”
🔧 操作清单（聚焦预应力高频故障点）：
- 油位开关：拔出浮球杆，手动模拟“低液位→正常→高液位”，看PLC输入点是否实时响应；若无变化，测开关两端电阻（常开型：悬空∞Ω，压下≈0Ω）
- 压力传感器：断开信号线，用万用表测供电（通常24V）、反馈（4–20mA需配250Ω采样电阻测电压）、屏蔽层接地 → 若供电OK但输出恒为0V/1V/满量程，基本可判传感器失效
- 张拉缸限位开关：用手机慢动作录像拍下缸体运动全程，看开关触发瞬间是否与实际位置匹配；再用塞尺测感应距离（如欧姆龙E2E-X5E1为2mm±0.2mm），超差即校准或更换
🔍 隐藏技巧：
> 若多个传感器同时失灵（比如油位、压力、温度全无信号），别挨个换——大概率是公共24V电源支路保险熔断，或PLC模拟量模块供电异常。先查“共性”，再攻“个性”。
▶ 第四阶：执行元件层（12分钟·行动级）
✅ 目标：确认“大脑发了令，但手脚不听使唤”
🔧 操作清单（直击油泵、电磁阀、伺服驱动等核心动作单元）：
- 油泵不转？
✓ 测接触器线圈电压（应有220V AC）→ 无？查PLC输出点、中间继电器、热继复位按钮
✓ 有电压但接触器不吸合？用螺丝刀轻按衔铁——若“咔哒”吸合，说明线圈剩磁弱或铁芯锈蚀；若无声，测线圈电阻（开路即坏）
✓ 接触器吸合但电机不转？测电机三相电压 → 平衡？再测电机绕组绝缘（≥1MΩ）和相间电阻（偏差＜5%）
- 电磁阀不动作？
✓ 通电测阀体两端电压 → 有电无反应？拆下手动推阀芯，若卡滞→清洗；若顺畅→查线圈电阻（常见0.8–1.2kΩ，开路即报废）
✓ 有电且阀芯动，但无液压输出？检查阀块P口滤网堵塞、先导油路泄漏、或阀芯密封圈老化
💡 真实案例补丁：
> 晋江某预应力管桩厂设备，每次张拉到85%荷载就自动停机。查遍PLC程序、压力传感器、甚至换了新油泵……最后发现——油温传感器探头被油泥糊住，误报“油温过高”，触发降载保护。
> 用酒精棉签一擦，满血复活。
> 所以记住：“传感器脏了”，比“传感器坏了”更常见，也更容易被忽略。
🌟 四阶漏斗法终极心法：
“电源不通，不查逻辑；逻辑不通，不碰传感器；传感器OK，再动执行器。”
少走一半冤枉路，多留三分冷静气。
3.2 常用检测工具应用：你的万用表不是摆设，是设备的“听诊器+血压计+体温枪”
工欲善其事，必先利其器。但很多老师傅的万用表，常年躺在工具包最底层，电池漏液都长毛了……
来，我们给常用工具“正个名”，并教你怎么用出花：
| 工具 | 预应力场景正确打开方式 | 速捷避坑提示 |
|---|---|---|
| 数字万用表（真有效值型） | ✅ 测380V进线时，切勿用AC 200V档硬扛——烧表是小事，电弧伤人是大事 ✅ 测24V DC带载压降：红表笔接+24V端子，黑表笔接同一模块的GND端子（不接PE！），读数＜22.5V即预警 ✅ 通断档查急停回路：表笔夹住首尾，听见“嘀”声≠通路可靠——需保持表笔压力，轻微晃动线缆，听是否断续鸣响（查虚接） | ❌ 别用普通万用表测变频器输出（含谐波），会误判电压； ❌ 测电流别总靠钳形档——小电流（＜50mA）精度差，宁可用串联法 |
| 手持式红外测温仪（±1℃精度） | ✅ 扫描PLC电源模块、接触器线圈、变频器散热片——同一型号设备，温差＞15℃即异常 ✅ 重点盯“本该凉却发烫”的部位：如24V电源模块表面＞75℃、接触器A相接线端子比B/C高20℃ → 高阻发热，立刻断电紧固 | ❌ 别隔着玻璃/油污测温（发射率误差大）； ❌ 别只扫一个点——画“田”字格扫描，找最高温点 |
| 示波器（带解码功能者更佳） | ✅ 查PLC输出脉冲信号（如伺服使能、方向）是否畸变、丢波 ✅ 捕捉压力传感器4–20mA信号中的干扰毛刺（常见于变频器共地不良） ✅ 解码Modbus RTU通信帧，快速定位“PLC发了指令，触摸屏没收到”还是“触摸屏发了，PLC拒收” | ❌ 新手慎用高压探头测母线——建议先用隔离变压器+差分探头； ✅ 速捷工程师标配：RIGOL DS1204Z-E + 定制Modbus解码插件，3秒出通信报告 |
📌 工具使用黄金法则：
> “测之前，先想它该是什么样；测出来，再想它为什么不是那样。”
> 万用表显示0V，未必没电——可能是高阻开路；红外显示低温，未必没问题——可能是传感器脱落，根本没测到热源。
3.3 应急恢复建议与预防性维护要点：让设备少生病，比病了会治更重要
最后这部分，不是“怎么修”，而是“怎么让它少修”。
晋江速捷自动化科技有限公司服务过10000+台套工业设备，最深的体会是：
90%的突发停机，都藏在“本可以提前一周发现”的细节里。
🔧 应急恢复三原则（现场救命口诀）：
- “备件不过夜”原则：常用保险（RT14-2A/5A/10A）、PLC输入模块（如西门子SM321）、24V开关电源（明纬NES-35-24）、油位浮球开关——建议客户在设备旁配小型备件盒，标签清晰，谁都能换。
- “清洁即维修”原则：端子排每月用气吹+无水酒精棉签清洁；PLC散热风扇滤网每季度拆洗；触摸屏表面用防静电布擦拭（别用酒精直接喷！）。
- “五项开机前检查”清单（建议塑封贴控制箱内）：
✅ ① 主断路器及控制回路保险是否完好？
✅ ② 所有急停按钮是否完全复位（听弹簧弹回声）？
✅ ③ 油箱液位是否在上下限之间（非仅看玻璃管，要摸油温确认无气泡）？
✅ ④ 安全门锁、缸体限位开关是否物理到位、无遮挡、无松动？
✅ ⑤ 触摸屏与PLC通信指示灯是否常亮（非闪烁）？
🛡️ 预防性维护三动作（省下的都是真金白银）：
- 每季度：用热成像仪全柜扫描，建档对比温升趋势（尤其接触器、母排连接处）；
- 每半年：对PLC程序做一次“健康快检”——备份+校验码比对+关键变量强制置位测试；
- 每年：邀请专业团队做一次全系统联锁逻辑验证（含急停、安全门、油压、温度、张拉位移等所有硬/软保护链路），出具《安全功能验证报告》——这不仅是保障生产，更是应对监管检查的硬核凭证。
💡 说句实在话：
> 我们修过太多设备，故障根源不是技术多难，而是“上次修完忘了拧紧那颗M4螺丝”“三个月没清滤网导致油泵过载”“急停按钮弹簧疲劳了半年没人发现”。
> 真正的高手，不在故障时多快，而在故障前多静。
> 静得下心做记录，静得下心做清洁，静得下心做验证——这才是制造现场最稀缺的“工匠免疫力”。
下一章，我们将直面那个让无数工程师深夜挠头的终极命题：
当PLC密码丢了、程序加密了、原厂图纸没了、连设备铭牌都被油渍盖住一半……怎么办？
别怕，速捷工控的“逻辑反推术”和“无图纸修复法”，这就为你揭晓。
（悄悄说：我们刚帮泉州一家预制梁厂，用3天时间，给一台15年老西门子S7-300重建了全部张拉工艺程序——而原厂早不提供技术支持了。）
