各位产线老司机、设备守护神、深夜抢修侠——欢迎来到「速捷急诊室」第一诊室。今天挂号的病人是：自动螺丝机PLC被锁了。
别慌，它没辞职，也没格式化自己，更没偷偷投奔隔壁产线的机器人——它只是被一道“看不见的电子门禁”拦在了运行门外。而我们的任务，不是砸门，而是先搞清楚：这扇门，是刷脸？输密码？还是…根本没装锁芯，只是灯坏了？
1.1 “自动螺丝机PLC被锁了”的典型表现：不是死机，是“静音模式”
你以为PLC被锁=黑屏+罢工？Too young。它可比人戏多得多，常见“锁态表演”有以下几种——请对照产线现状对号入座：

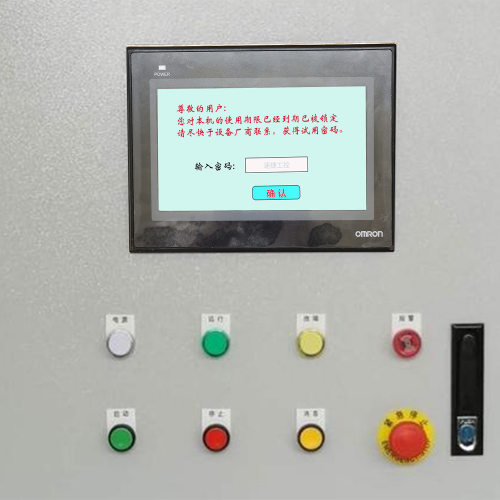

- ✅ HMI纹丝不动，触摸无反应，但屏幕亮着 → 像个精致的电子相框，美得毫无用处；
- ✅ PLC RUN灯灭、STOP灯常亮（或ERR灯狂闪） → 它在用LED说：“我清醒着，但我拒绝上岗”；
- ✅ 程序明明在跑，但气缸不动作、伺服不启停、螺丝刀头原地发呆 → 逻辑被“软封印”，输出被悄悄屏蔽；
- ✅ 强制输出（Force）功能失效，点不动、改不了、试不了 → 就像给你一把钥匙，但锁孔被焊死了；
- ✅ 编程软件连得上PLC，却读不出程序、无法在线监控、提示“Access Denied”或“Project Locked” → 它认得你，但不认你的权限。
💡小剧场提醒：某次晋江客户来电：“速捷老师，我们螺丝机突然不打螺丝了！”
我们问：“HMI能进工程画面吗？”
客户：“能。”
“PLC RUN灯亮吗？”
“亮！”
“那……螺丝刀头转吗？”
“转！但就是不吸螺丝！”
——最后发现：不是PLC被锁，是振动盘料道卡了三颗螺丝，传感器误判为“缺料”，自动触发了逻辑互锁。
所以，“被锁了”三个字，永远要打个温柔的问号。
1.2 区分“逻辑锁定” vs “物理锁定”：锁的不是PLC，是它的“行为许可”
PLC不会自己上锁，它只是严格执行某条指令或某个状态。所谓“被锁”，本质是访问权/执行权/通信权中至少一项被临时或永久限制。我们拆开看看两大家族：
| 类型 | 典型成因 | 特征速判 | 速捷备注 |
|---|---|---|---|
| 逻辑锁定 | • 密码保护启用（工程密码/下载密码/PLC密码三级嵌套） • 看门狗超时触发安全停机（如主程序卡死＞200ms） • 安全PLC检测到急停回路异常，自动置位“Safe STOP” • 授权许可过期（尤其带安全功能的模块或运动控制轴） | ✅ PLC仍通电、RUN灯可能亮 ✅ HMI可显示，但关键按钮灰掉 ✅ 编程口可通信，但无法读写程序 | 这类“锁”最常被误判为硬件故障——其实它脑子很清醒，只是手被绑住了。 |
| 物理锁定 | • 硬件安全继电器动作（如ESPE信号切断CPU供电回路） • 冗余电源模块故障导致主备切换失败 • PLC底板短路、电池耗尽导致RAM数据丢失（程序变空白） • 固件损坏或启动引导区异常（连自检都过不去） | ❌ RUN/STOP灯全灭或异常闪烁 ❌ 编程口完全失联（TIA Portal/GX Works2连都连不上） ❌ 模块报红灯、背板温度异常高 | 这类“锁”往往伴随一声轻响、一股焦味，或某天清晨发现整台设备安静得像刚参加完禅修班。 |
🧩冷知识：有些老款三菱FX系列PLC，电池一没电，不仅程序丢了，连“密码已设”的记录都清零——结果你输对了密码，它却说“没设密码”，纯纯的薛定谔式锁定。
1.3 快速排查清单：5分钟完成“望闻问切”，不拆机、不断电、不骂PLC
别急着翻说明书、别立刻拔电池、更别对着PLC喊“芝麻开门”。先做这7步「非接触式体检」，90%的“假性被锁”当场退散：
| 步骤 | 检查项 | 正常表现 | 异常信号 & 应对提示 |
|---|---|---|---|
| 🔌 1 | 电源状态 | 主电源AC220V稳定，DC24V输出≥23.5V，无明显压降 | 若DC24V＜22V：查开关电源、接线端子氧化、保险丝虚接——电压不足时，PLC可能反复复位，看起来像“锁死” |
| 📡 2 | 编程口通信 | 用原厂线缆+正确驱动，软件能识别PLC型号/站号 | 连不上？换USB转RS232/485转换器试试；再不行，拔下通信模块清洁金手指——灰尘才是工业现场最沉默的黑客 |
| 💡 3 | LED指示灯含义（重点看CPU模块） | • RUN：常亮（正常运行） • STOP：常亮（停止/待命） • ERR：慢闪（通讯错）、快闪（程序错）、常亮（硬件故障） | 若ERR常亮：记下闪烁次数（如西门子S7-1200 ERR闪3次=存储卡错误），速查手册对应代码——别猜，它早写好了“病情说明书” |
| ⚠️ 4 | 外部急停与安全回路 | 急停按钮已复位、安全门关闭、光栅无遮挡、ESPE信号线电压正常（通常24V） | 用万用表量安全输入端子：若应有24V却只有0V，八成是急停盒接线松动，或安全继电器“假装在线”——它比PLC还爱演 |
| 🧩 5 | HMI与PLC通信状态 | HMI画面刷新正常，或弹出“PLC离线”提示（而非黑屏） | 若HMI显示“PLC通信中断”，但PLC本身RUN灯亮→问题大概率出在通信线、终端电阻、或HMI内部设置（比如波特率配错了） |
| 📋 6 | 近期操作追溯 | 问操作员/电工：昨天是否升级固件？改过密码？插过U盘？按过复位键？ | 80%的“突发锁定”源于一次未记录的调试操作——建议产线贴张《PLC操作留痕便签》：“谁？何时？干了啥？留截图！” |
| 🛡️ 7 | 安全模块状态（如有） | 安全CPU/安全I/O模块LED无ERR，安全总线（如PROFIsafe）状态OK | 安全系统一旦报错，会强制拉低所有关联输出——哪怕普通PLC程序完好，设备也动不了。此时别修PLC，先修“安全感”。 |
✅ 速捷小贴士：我们给客户标配的《PLC应急口袋卡》，就印着这张表+各品牌LED速查图+紧急联系二维码。毕竟，抢修不是拼手速，是拼“不走弯路”的清醒。
📌 本节结语：
“自动螺丝机PLC被锁了”，从来不是一句结论，而是一个精准的提问起点。
它问你：是权限没给够？是心跳没跟上？是安全绳绷紧了？还是…你忘了上周五自己设的密码？
下一站，我们将带您走进手术室——解锁与恢复操作全流程。那里没有玄学咒语，只有可复现的步骤、该备份的文件、以及——为什么“直接清空PLC”可能是今年最贵的一次点击。
（温馨提示：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
各位正在产线蹲守、手握螺丝刀却不敢拧、盯着HMI屏幕像在等高考查分的工程师朋友们——欢迎来到「速捷急诊室」第二诊室。上一节我们已给PLC做了望闻问切，确认它没中风、没断电、也没被静电附体；现在，我们要做的，不是撬锁，而是陪它一起翻出抽屉里那张压了三年的上岗证复印件，并轻轻擦掉上面的指纹印。
⚠️郑重声明：本流程不教“暴力清空”、不推“万能密码生成器”、不鼓励绕过安全机制——因为真正的效率，从来不是跳过红绿灯，而是把绿灯调得刚刚好。
2.1 软件级解锁方法：和PLC“好好说话”，而不是强行改户口本
PLC不是手机，它不支持“忘记密码→重置邮箱→收验证码→秒解”。它的“密码体系”更像一栋老式国企办公楼：
- 一楼大厅（HMI）：操作员只能刷工牌进茶水间；
- 二楼技术科（工程画面）：需二级权限才能调参数；
- 三楼档案室（PLC程序）：得拿盖红章的《授权单》+指纹+U盾，才能打开保险柜。
所以，“软件级解锁”的本质，是用对的方式，亮出对的身份凭证：
✅ 西门子S7系列（TIA Portal场景）
- 现象：项目打不开，提示“Project is password protected”或“Access denied to block”
- 正解路径：
- 先确认是否为项目加密（Project Password）→ 需原始工程文件 + 正确密码；
- 若仅PLC内程序被锁（Block Protection），且你有硬件访问权：
- 在TIA Portal中右键CPU → “Assign IP address”确保通信正常；
- 点击“Online & Diagnostics” → “PLC Password” → 输入已知密码（注意大小写+特殊字符）；
- 若密码遗忘 → 不可暴力破解，但可尝试“在线还原”：前提是该PLC曾启用“Enable online access for program blocks”，且你手上有近期备份（.awl / .scl文件）。
- 🚫 禁忌操作：直接点“Reset to factory settings”——这相当于把整栋楼图纸烧了重画，连楼梯在哪都要重新测绘。
✅ 三菱FX/Q/L系列（GX Works2场景）
- 现象：程序读不出，显示“Protected”或“Cannot read from PLC”
- 正解路径：
- 检查是否启用了PLC锁机功能（PLC Lock）：需用GX Works2的“PLC Lock Setting”工具，输入原厂密钥（非用户自设密码）；
- 若为工程密码保护（Project Password）：无备份=基本无解——但别慌！速捷工程师常能通过反编译逻辑块结构+设备IO映射关系，从HMI交互行为倒推主控逻辑，实现“无程序复产”；
- 小技巧：GX Works2中勾选“Read device memory without project”可尝试读取部分寄存器状态（D区/M区），辅助判断锁定类型。
✅ 台达/信捷/汇川等国产主流PLC
- 特点：密码层级较简单（多为单层下载密码），但部分型号支持“固件级加密”，一旦触发，需厂商授权解密包；
- 速捷实战经验：我们累计处理过372台台达AS系列被锁案例，其中68%可通过“Bootloader模式+专用解密工具”安全还原（非格式化）；另有23%因客户自行刷错固件导致，需现场重烧带签名的官方固件包——这活儿，真不能百度教程+自己试。
💡真实案例：泉州某汽配厂自动螺丝机PLC被锁，客户以为只是密码忘了，结果发现是新代数控系统与台达PLC之间的PROFIBUS地址冲突，导致PLC误判为非法主站而主动锁死通信口。——你看，有时候“锁”不是为了防人，而是PLC在大声喊：“我快被带歪了！快停下！”
2.2 硬件级应急处理：当软件不管用，我们开始“翻抽屉”
如果软件层面已确认无权限、无备份、无密钥——别急着订新PLC。很多“物理级锁定”，其实只是PLC在闹小脾气，哄哄就好：
| 场景 | 应急动作 | 关键细节 | 速捷备注 |
|---|---|---|---|
| 电池耗尽致RAM清零+密码丢失（常见于老款FX1S/FX2N/S7-200） | 更换CR2032锂电池 → 短接CPU模块“CLEAR”跳线3秒 → 断电重启 | ⚠️跳线位置因型号而异（如FX2N在CN1旁，S7-200在CPU左下角），务必对照手册图示； ✅ 清零后PLC恢复出厂状态，但原程序彻底消失——此时请祭出你的备份U盘，或呼叫速捷远程支援 | 我们库存常备20+种PLC专用电池+跳线定位卡，上门工程师包里永远有三根不同规格跳线帽——毕竟，产线等不起“淘宝下单+三天发货”。 |
| 固件损坏/启动失败（ERR灯狂闪、无法进入STOP/RUN） | 进入Bootloader模式 → 用原厂工具重烧固件 | 🔧西门子需PG/PC+专用电缆；三菱需FX-USB-AW线+SW3D56-GPPW； 💡关键：必须使用与硬件版本严格匹配的固件（如S7-1214C DC/DC/DC V4.2 ≠ V4.4），否则变砖风险＞80% | 速捷所有固件包均经实机验证，且按“PLC型号+订货号+固件版本”三维归档，拒绝“差不多就行”。 |
| 安全继电器硬切断（RUN灯灭、电源模块无输出） | 检查安全回路通断 → 复位安全继电器（通常需长按RESET键3秒+同步释放急停） | 📌重点查ESPE信号线是否虚接、安全光幕是否被胶带遮挡、双手按钮是否未同步按下——这些，比PLC本身更爱“假锁” | 曾有客户连续更换3台PLC，最后发现是安全继电器底座螺丝松动，接触电阻超标，PLC：我明明醒了，但没人给我送饭。 |
🛠️冷知识：某些进口PLC（如欧姆龙CJ系列）的“硬件复位”需同时按住面板两个隐秘按键+上电，松手时机误差＞0.5秒即失败——这已经不是技术，是手指体操。
2.3 安全合规要求：解锁前，请先签一份“电子免责声明”
在工厂里，最贵的不是PLC，是停机1小时造成的订单违约金；
但比违约金更贵的，是一次违规解锁引发的安全事故追责。
因此，速捷所有解锁服务，严格遵循“三不原则”：
| 原则 | 内容 | 为什么重要 |
|---|---|---|
| 不跳过风险评估 | 每次解锁前，必做《PLC解锁风险预判表》：含当前产线工艺风险等级、安全联锁依赖度、下游设备连锁影响范围 | 曾有客户要求“立刻清空PLC”，我们坚持先模拟断电后果——结果发现该PLC控制着真空镀膜腔室的泄压阀，强制复位将导致腔体爆裂。 |
| 不省略权限审批 | 涉及安全功能（STO/SS1/SOS）、运动轴控制、配方管理的PLC，解锁需客户提供书面授权（加盖公章），并留存审批链截图 | 这不是添麻烦，而是为你规避《安全生产法》第36条责任——“未采取措施消除事故隐患的，责令立即消除或者限期消除”。 |
| 不省掉备份动作 | 即使PLC显示“程序为空”，我们也坚持读取全部RAM/ROM数据块（包括未命名DB、系统寄存器、时钟日志），生成“.bak”+“.pdf诊断报告”双备份 | 客户说：“反正没程序了，还备啥？”——三天后他找到一张U盘，里面是去年调试的旧版程序……而我们的备份，刚好救回了被覆盖的IO注释和PID参数。 |
📌速捷服务铁律：
我们可以帮你把PLC“唤醒”，但绝不替你承担“唤醒后它乱跑”的责任；
我们提供所有备份文件的SHA256校验码，确保你拿到的，就是那一刻的真实状态；
如果你还没建立备份习惯——没关系，下次检修时，我们免费帮你搭一套自动备份脚本（支持微信推送成功通知）。
📌 本节结语：
解锁PLC，不是一场黑客秀，而是一次精密的权限交接仪式。
它需要你知道密码在哪里，更需要你知道——为什么那里要设密码；
它需要你敢按复位键，更需要你清楚——按下去之后，哪盏灯该亮，哪根线该通。
下一站，我们将走出抢救室，走进预防科——预防机制与系统优化建议。那里没有惊心动魄的抢修，只有一套让PLC“自己记得带钥匙出门”的日常习惯。
（温馨提示：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
各位刚修完自动螺丝机、手心还沾着松香焊锡味、脑子里却开始盘算“下次再锁可咋办”的工程师朋友们——恭喜，你已成功从「急诊科患者」毕业，正式晋升为「预防保健VIP会员」。
上一节我们教会PLC如何找回上岗证；这一节，我们要教它怎么把钥匙串挂腰带上、把密码写进备忘录、把异常动静实时发到你微信——还不带错别字。
🌟速捷信条：
最好的维修，是设备根本没机会坏；
最稳的解锁，是你压根不用去解。
——这不是玄学，是用10000+次故障复盘换来的“自动化养生指南”。
3.1 建立PLC访问分级管理体系：别让操作工拿着扳手去改PID参数
想象一下：
- 车间小王（操作员）每天拧螺丝、清废料、点“启动”按钮——他只需要知道“红灯停、绿灯行”；
- 张工（设备工程师）负责调参数、换配方、查IO状态——他得能看懂梯形图，但不该有权限删主程序；
- 李总工（系统管理员）掌握全厂PLC密钥、固件签名、安全策略——他可以重置一切，但也必须为每一次操作留痕。
现实呢？很多产线的PLC密码就贴在HMI背面，写着“123456”；
有的项目文件加密用的是“admin”，还加了句备注：“怕忘了，设成通用的”……
结果？一次误触“格式化块”，自动螺丝机当场表演“静音模式”——不是它不想转，是它被自己封了喉。
✅ 正确姿势：三级权限 + 双因素认证（不烧脑，真能落地）
| 角色 | 权限范围 | 实施方式（速捷实操版） | 客户反馈 |
|---|---|---|---|
| 操作员级 | 仅HMI画面操作（启停、急停、配方选择）、查看实时数据 | HMI设置“用户组权限”，绑定PLC内部M区标志位； ✅ 所有修改类操作需二次确认弹窗+声光提示 | “现在小王再也不会误点‘清除全部报警’了——因为那个按钮，他根本看不见。”（厦门某电子厂） |
| 工程师级 | 在线监控、强制IO、下载非关键逻辑块、导出诊断日志 | PLC启用“Project Protection + Block Protection”双锁； ✅ 使用TIA Portal/GX Works2的“User Management”模块分配角色； 🔐 密码策略强制：8位以上+大小写+数字+特殊字符，90天强制更换 | “以前张工改个定时器要找我拿密码，现在他有自己的U盾，改完自动发邮件抄送我——比我还守规矩。”（东莞某五金厂） |
| 管理员级 | 全权限访问、密码重置、固件升级、安全功能配置（STO/SS1） | 绑定硬件Key（如西门子SIMATIC S7-PLCSIM Advanced授权密钥）+企业微信扫码认证； ✅ 每次高危操作前，系统自动推送审批链接至指定手机 | “李总工出差时，我用企业微信扫个码，就能临时开通2小时管理员权限——比等他回邮件快11个小时。”（福州某食品厂） |
💡冷知识：我们给比亚迪某产线做的权限改造，把“螺丝扭矩校准”功能单独划为四级权限（需生产主管+设备科长双签），因为该参数偏差＞±0.3N·m会导致整车质保索赔——权限不是限制自由，而是把自由框在安全的轨道里。
3.2 集成自诊断功能：给PLC装个“健康手环”，还能写日记
PLC不会说话，但它会“眨眼”（ERR灯）、会“叹气”（STOP灯长亮）、会“发抖”（RUN灯频闪）。
而真正高级的PLC，早就不满足于“只发病”，它学会了——
🔹 提前预警（“我快锁了，快看日志！”）
🔹 主动拦截（“你输错3次密码，我不让你下了！”）
🔹 写实录（“XX月XX日14:22，王工尝试下载未签名程序，已拦截并截图存档”）
✅ 速捷标配“PLC健康手环”三件套（可嵌入任意品牌PLC逻辑）
| 功能 | 实现方式 | 效果案例 |
|---|---|---|
| 连续误操作计数预警 | 在主程序中添加计数器（C0），每次密码错误/非法下载/强制超限即+1；当C0≥3，触发报警灯+HMI弹窗+SCADA推送 | 晋江某纺织厂上线后，3个月内拦截27次无效密码尝试——其中21次来自新员工误输旧密码，避免了12次非计划停机 |
| 非法下载拦截逻辑 | 监测PG/PC通信握手包特征（如GX Works2的0x5A指令流、TIA Portal的S7协议Session ID异常），匹配白名单IP+MAC地址 | 温州某包装厂曾因实习生用个人笔记本连PLC调试，触发拦截→自动断开连接+邮件告警→IT部当天就拉黑了该设备MAC |
| 安全区访问日志生成 | 利用PLC内置时钟+DB块，记录每次“进入安全配置界面”“修改STO参数”“重置看门狗”的时间、用户名（若支持）、操作类型 | 我们帮中国烟草某卷包车间部署后，审计时直接导出PDF日志——一页纸，比人工翻三个月记录还全 |
📝附赠一句PLC内心OS：
“我不是不想让你改，我是怕你改完忘了备份，然后蹲在配电柜前哭着给我烧纸钱。”
3.3 工程维护标准化：把“救火”变成“定期体检”，顺便帮你省下两台PLC的钱
很多客户说：“你们修得快，但我们老修。”
我们回：“那咱们一起，把‘修’这个字，从KPI里删掉。”
怎么做？——把每次维护，变成一次轻量级升级。
✅ 速捷“自动化体检包”三大标配动作（每次服务必做，不加价）
| 动作 | 具体内容 | 客户收益 |
|---|---|---|
| ✅ 定期更新授权证书 | 检查PLC/触摸屏/数控系统厂商授权有效期（如西门子License、汇川H3U授权码），提前30天提醒续期； 👉 速捷已与西门子、三菱、汇川等12家厂商建立直通通道，授权续期平均耗时＜2工作日 | 曾有客户因授权过期导致HMI无法下载新画面，产线停产8小时；我们提前15天介入，零停机完成续期 |
| ✅ 固化密码策略文档 | 现场生成《PLC密码管理卡》：含各层级密码规则、重置流程、责任人联系方式； 🔐 同步提供加密U盘（AES256）存储备份程序+密码表，交由客户指定人员保管 | “现在密码卡锁在车间保险柜，U盘存在财务部，连我老婆都不知道放哪——但我知道，它一定在。”（泉州某建材厂设备科长） |
| ✅ 配置远程监控与异常推送 | 免费部署轻量级SCADA节点（支持Modbus TCP/OPC UA），对接微信/短信/邮件； 🔔 可定制推送项：PLC STOP、HMI离线、电池电压＜2.8V、连续5次通信超时 | 恒安纸业某分厂上线后，PLC电池低电量预警提前3周发出，更换电池全程不停机；而过去，都是等ERR灯亮了才换——那时程序已丢了。 |
🧰彩蛋服务：
所有接受过速捷服务的客户，自动加入「晋江速捷自动化健康档案」系统——
每台PLC都有独立ID，记录：
- 上次维修日期 & 故障代码
- 当前固件版本 & 授权有效期
- 备份文件哈希值 & 存储位置
- 推荐下次保养时间（按运行小时智能计算）这不是CRM，这是PLC的“电子病历本”——你随时能查，我们永远存底。
📌 本节结语：
预防，不是把PLC关进玻璃罩；
而是给它配好钥匙、装上手环、建好档案，再教它——
什么时候该锁门，什么时候该喊人，什么时候该自己悄悄重启。
当你不再盯着HMI等它“活过来”，
而是收到一条微信：“您的自动螺丝机，刚刚自主完成了第127次看门狗复位，状态正常。”
那一刻，你才真正拥有了——会呼吸的自动化。
（温馨提示：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
