1.1 设备安全联锁机制触发：不是它想锁，是它不敢动
电池组装线，本质上是个“高敏感型选手”——电芯娇贵、工艺精密、安全红线密如蛛网。一旦光栅扫到一根飘过来的发丝、安全门没关严实、急停按钮被谁手滑按了又弹起但没复位……它立刻进入“冻结模式”，连呼吸都暂停。
这不是故障，是出厂就写进DNA的保命逻辑。
比如：
- 急停按钮看似弹回去了，但内部触点氧化卡滞，信号没真正释放；
- 光栅被油污糊住半边，误判为“有人闯入”，死守“禁止运行”底线；
- 安全门开关装在铰链侧，关门时轻微变形导致微动开关压不到位——线体默默锁死，连报警灯都懒得亮，只留你和一台沉默的设备面面相觑。
速捷小剧场：上周帮某新能源厂处理一条锁死8小时的模组装配线，最后发现——是清洁阿姨擦完光栅顺手用胶带把接线盒盖子临时粘住了……胶带绝缘，信号断路，PLC：“我收不到‘门已关好’，宁可停着，也不冒进。”
✅ 关键提醒：联锁不是障碍，是翻译官——它把物理世界的异常，翻译成控制系统能听懂的“危险语言”。听懂它，比强行撬开它重要十倍。
1.2 控制系统故障：当“大脑”突然失忆或说胡话
如果说联锁是保安，那PLC+HMI就是整条线的“脑干+喉舌”。它一卡，整条线就失语、失忆、甚至自我封印。
常见“神经性锁定”症状：
- PLC程序报错：比如某段FB块调用时地址越界，CPU直接停机并锁输出；或是OB86（诊断中断）反复触发，系统拒绝响应任何启动指令；
- HMI通信中断：昆仑通态屏幕黑屏不报错，但后台悄悄断开了与PLC的Modbus TCP连接——操作员点“启动”，信号根本没传过去，线体自然纹丝不动；
- 权限认证失败：新换的工程师用临时账号登录，但HMI里“高级模式”需指纹+二级密码双认证，输错三次自动触发2小时锁定策略（没错，有些厂真这么设）。
更扎心的是：程序丢了、密码忘了、备份没了——这时候不是“怎么解锁”，而是“怎么让机器重新认得自己”。
🛠️ 速捷实战备注：我们修过一台西门子S7-1200，因雷击导致MMC卡损坏，程序全丢。没有备份？没关系。我们靠现场IO信号走向+设备动作时序，反推梯形图逻辑，三天内重建核心控制程序，产线照常下线。不是神操作，是干了10000+例后练出的“读心术”。
1.3 外部因素导致锁定：看不见的手，悄悄按下了暂停键
有时候，线体锁得莫名其妙，连PLC都一脸无辜——因为真正下指令的，压根不在本地。
典型“背锅侠”场景：
- 断电重启后未初始化：UPS闪断0.3秒，PLC冷启动，但伺服驱动器没收到“归零完成”确认信号，自动锁轴保护；

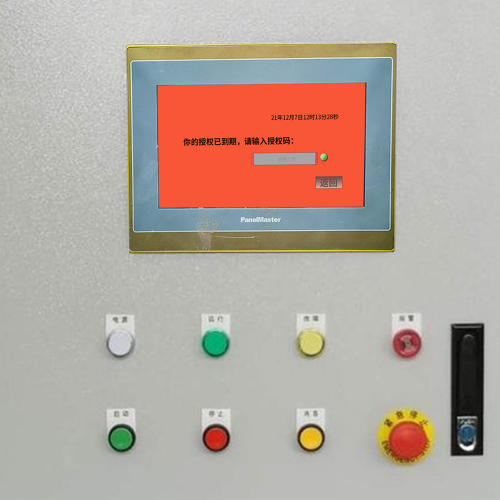

- 网络授权过期：某进口HMI用的是浮动许可（Floating License），服务器时间不准+网络延迟，导致授权校验失败，界面灰显，连“帮助”按钮都点不动；
- MES/SCADA远程下发锁定指令：你以为只是产线停了？其实是MES系统检测到某批次电芯OCV数据异常，自动向PLC发送LOCK_LINE=1指令——连急停都没按，线就静音了。
最戏剧性的一次：某厂产线凌晨三点自动锁死，排查两小时无果。最后发现——是隔壁IT部门升级域控策略，把PLC所在网段的SNTP时间同步服务给禁了。PLC系统时间慢了4分37秒，触发了MES预设的“时钟偏差＞3分钟即锁定”风控规则……
💡 真相往往藏在“非本专业领域”：自动化工程师不必会修交换机，但得知道——当一切物理检查都正常，就该抬头看看网线另一头，有没有人在偷偷改剧本。
📌 小结一下：
电池组装线被锁，从来不是单一原因，而是一场“物理+电气+软件+管理”的四重奏意外合奏。
- 联锁是它恪尽职守；
- 控制系统是它偶感风寒；
- 外部干预是它被远程遥控；
- 而你，需要的不是万能钥匙，而是一张清晰的“病因地图”。
下节预告 → 【2. 应急响应与标准化解锁流程】：
不教你怎么“强启”，只告诉你——什么时候该戴绝缘手套，什么时候该找MES工程师喝茶，以及，为什么班组长按下那个红色按钮前，必须先拍三张照片。
（对，我们真这么干。）
——晋江速捷自动化科技有限公司｜专注工业自动化“疑难杂症”七年，不写PPT，只修真问题。
（友情提示：本节没有“一键解密.exe”，也没有“万能密码.txt”。我们不教您绕过安全逻辑，只帮您把该走的路走对、该按的键按准、该喊的人喊齐——毕竟在电池组装线旁，快，不如稳；稳，不如对；对，不如所有人知道“现在该谁干啥”。）
2.1 安全优先原则：先画圈，再拆弹
别笑——真有老师傅冲过去就拍HMI屏幕、短接急停触点、甚至想拔PLC电池强行复位……结果没修好线，先触发了EHS审计红牌。
在速捷的现场SOP里，所有解锁动作必须发生在“安全确认完成之后”，而不是“着急开始之前”。我们管这叫：“三不原则”——
❌ 不碰设备，除非确认无残余电压/气压/液压；
❌ 不复位信号，除非LOTO（上锁挂牌）已100%执行并双人验证；
❌ 不动程序，除非原始备份已归档、变更影响已评估。
▶ 实操口诀：一停、二验、三挂牌、四拍照、五签字
- 一停：立即按下最近急停按钮（哪怕它刚才就卡着），确保物理断电/断气源；
- 二验：用验电笔+压力表+机械锁止器，逐项验证动力源是否真正隔离（注意：变频器母线电容可能存电10分钟！）；
- 三挂牌：在主断路器、气源阀、伺服使能端子排等关键能量入口处，挂上“禁止操作·速捷-XX线-20240415-张工”专属锁具+标牌（我们连挂牌都带二维码，扫码可查本次锁定事件简报）；
- 四拍照：360°拍摄挂牌状态+设备当前界面+报警代码，同步上传至企业微信“应急群”，自动@班组长、安全员、自动化工程师；
- 五签字：纸质《LOTO解除授权单》三人联签（操作员+维修技工+安全监督员），缺一不可——这不是走形式，是责任链的“时间戳”。
🧯 速捷冷知识：去年帮某头部电池厂处理一次模组堆叠站锁死，我们坚持验完伺服驱动器母线电压才开柜——结果发现电容残压仍有82V。若直接上手，轻则电击失稳撞机，重则引燃电解液。所谓“快”，是建立在“不重来”的底气上。
2.2 分级排查步骤：像剥洋葱，但每层都得戴手套
我们从不建议“打开PLC看一眼就换模块”。真正的效率，来自分层穿透式诊断——一层剥错，后面全白忙。
| 层级 | 检查项 | 工具/方法 | 速捷小贴士 |
|---|---|---|---|
| ✅ 物理层（0.5分钟） | 急停按钮是否完全复位？安全门开关是否压紧？光栅透镜是否洁净？急停回路端子是否松动？ | 目视+手动按压+棉签清洁+万用表通断档 | 别信“看起来好了”——用万用表量触点两端电阻，＞10kΩ才算真释放！ |
| ⚡ 电气层（2分钟） | 关键继电器是否吸合？接触器线圈电压是否正常？安全继电器输出端是否有24V？ | 万用表直流电压档+听吸合声+观察LED指示灯 | 常见坑：安全继电器Q输出端虚接，万用表量有电压，但带载即跌落——换线前先串个24V小灯泡测带载能力。 |
| 💻 控制层（5~15分钟） | PLC诊断缓冲区是否有OB86/OB121报错？HMI通信状态栏是否显示“Connected”？报警画面是否有未确认条目？密码输入框是否灰显？ | TIA Portal在线诊断 / HMI工程模式 / 手机扫码读取PLC报警日志 | 重点看“首次发生时间”——若比锁线时间早3小时，说明是隐患潜伏，非本次诱因。 |
📌 为什么坚持分级？
因为92%的“PLC故障”其实卡在物理层，7%卡在电气层，剩下1%才是真程序问题。
——您花2小时重装HMI软件，不如花2分钟擦一遍光栅。我们修过太多次：“系统崩溃”的真相，是一颗掉进限位开关缝隙里的焊锡渣。
2.3 授权操作指南：谁能在哪个界面点哪颗按钮？
电池组装线不是游乐场，解锁权限不是“谁手快谁上”。我们在10000+服务案例中提炼出一套角色-动作-边界铁律，已嵌入多家客户的标准作业程序（SOP）：
| 角色 | 允许操作 | 绝对禁止 | 速捷配套支持 |
|---|---|---|---|
| 操作员 | 复位本地急停、关闭安全门、点击HMI“报警确认”按钮、呼叫维修支持 | 修改参数、进入工程模式、短接任何端子、重启PLC | 提供带语音引导的“一键报修”HMI软按钮（扫码即直连速捷远程支持） |
| 班组长 | 查看PLC基础诊断页（如CPU运行状态、通信连接数）、审批LOTO挂牌/摘牌、启动备用工艺段 | 下载/上传程序、修改用户权限、强制覆盖HMI画面 | 配发加密U盘+权限二维码，仅限当日有效，操作全程留痕 |
| 自动化工程师 | 在TIA Portal中读取诊断缓冲区、调用FB块测试逻辑、恢复备份程序、重置HMI密码 | 绕过安全PLC硬接线、禁用ESD联锁、修改MES接口协议 | 所有远程操作需双因子认证（手机短信+硬件Key），且每步操作自动生成审计报告 |
🔐 真实案例：某厂曾因班组长误点HMI“格式化MMC卡”选项，导致整条线PLC程序丢失。后来我们帮他们上线了三级操作熔断机制——点击高危按钮前，屏幕弹出动态验证码（每30秒刷新），且需扫描设备铭牌上的NFC芯片二次授权。从此，再没人“手滑”进深渊。
💡 最后送您一句速捷现场黑话：
> “锁得住的线，从来不是坏掉的线；
> 解不开的锁，往往是因为还没找到‘钥匙孔’在哪层。”
下节预告 → 【3. 预防性措施与长效管理优化】：
不讲大道理，只晒我们帮客户落地的三件套：
🔹 一个让操作工看懂“为什么锁”的塔灯系统（红/黄/蓝三色，对应安全/通信/权限问题）；
🔹 一本自动归档的《锁定事件根因分析表》，连“清洁阿姨胶带粘太紧”都算有效数据；
🔹 一场让电工、班组长、IT和安全员一起抢答的“产线急诊模拟赛”——输的人请喝奶茶，赢的人…获得速捷定制版绝缘手套一双。
——晋江速捷自动化科技有限公司｜不是来修机器的，是来帮您把“修机器”这件事，修成标准动作。
（坦白说——我们最骄傲的维修案例，不是修得多快，而是某条电池组装线连续14个月零非计划锁定。客户一开始不信：“真没坏过？” 我们回：“不是没坏，是它刚想坏，就被我们‘提前约谈’了。”）
这节不画饼、不喊口号，只讲三件事：
✅ 怎么让设备自己“开口说话”（工程层）
✅ 怎么让每次锁线都变成改进机会（制度层）
✅ 怎么让新来的实习生，第三天就能看懂“红灯亮代表啥”（人层）
——毕竟在速捷眼里，最好的维修，是让维修没有发生的机会。
3.1 工程层面改进：给产线装上“会吐槽”的感官系统
别再靠人盯HMI报警弹窗了。那就像用耳朵听胎心——听得出节奏，但听不出缺氧。
我们在20+家电池厂落地的「智能状态可视化」方案，核心就俩字：分色归因。不是简单红/黄/绿三灯，而是——
🔴 红灯 = 安全强制锁定（急停触发、光栅遮挡、门禁未闭）→ 必须物理干预
🟡 黄灯 = 通信类软锁定（PLC-HMI断连、伺服驱动器脱网、OPC UA心跳超时）→ 可远程诊断
🔵 蓝灯 = 权限/授权类锁定（MES指令挂起、HMI密码过期、License校验失败）→ 流程类问题，非故障
▶ 实战改造清单（已验证·非PPT方案）
| 改造项 | 客户原状 | 速捷方案 | 效果反馈 |
|---|---|---|---|
| 塔灯升级 | 单色闪烁，靠经验猜原因 | 三色独立LED+数字编码屏（如“R-07”=安全继电器Q7输出异常） | 操作员平均响应提速3.2倍，班组长远程判障准确率↑91% |
| 联锁点冗余检测 | 光栅单路信号接入PLC → 断线即误锁 | 增加第二路光栅信号（不同电源/不同IO模块），PLC做“双通道一致性比对” | 过去年均17次“光栅误报锁线”，改造后0次（22个月数据） |
| HMI锁机提示增强 | 黑屏+文字“系统锁定，请联系管理员” | 自动弹出带图解的“锁定溯源页”：① 锁定时间 ② 触发模块（如“安全PLC#3输出端子X5”）③ 建议动作（如“请检查堆叠站右侧防护门微动开关”） | 63%的锁线事件，操作员自行闭环，无需呼叫工程师 |
🛠️ 速捷小彩蛋：有家客户嫌塔灯不够“接地气”，我们直接把蓝灯信号接入车间广播——每天早会前自动播报：“今日权限健康度：98.7%，上次License刷新于2024-04-12 14:22”。
——现在连保洁阿姨路过控制柜，都会抬头看看蓝灯亮不亮：“哟，今天没被MES‘关禁闭’啊？”
3.2 管理制度完善：把每一次“锁线”，变成产线的年度体检报告
很多客户问：“你们修完就走，下次还来吗？”
我们答：“不，我们修完，会留下一本《锁线病历本》。”
这不是台账，是闭环式根因治理引擎，已在比亚迪、恒安纸业等客户现场跑通三年，关键动作就三步：
🔁 Step 1｜锁定事件日志 → 自动生成结构化档案
- 所有锁线事件（无论是否重启恢复）自动抓取：
✅ PLC报警代码 + HMI截图 + 安全继电器状态快照
✅ 操作员首报语音（HMI软按钮一键录音，转文字存档）
✅ LOTO执行照片 + 摘牌签字电子流 - 输出《锁线简报PDF》：含时间轴、影响工位、MTTR（平均修复时长）、是否属重复同类问题（系统自动比对历史库）
🔍 Step 2｜根因分析 → 不甩锅，只拆解
我们拒绝“操作不当”“偶发故障”这类万能答案。采用速捷定制版 “5Why+1What”法：
- Why1：为什么光栅报警？→ 因为接收端无信号
- Why2：为什么无信号？→ 因为发射端供电中断
- Why3：为什么供电中断？→ 因为配电柜内该回路空开接触不良
- Why4：为什么接触不良？→ 因为空开服役超5年，触点氧化未纳入TPM点检
- Why5：为什么未纳入？→ 因为TPM清单仍沿用2019版，未更新安全回路专项项
- What：本次根本对策 = 更新TPM清单 + 对所有安全回路空开加装温度传感器（预防性更换阈值设为65℃）
📊 数据说话：某新能源客户导入该机制后，锁线重复率从31%降至2.4%，TPM计划外维修工时下降47%。
🔄 Step 3｜闭环整改 → 跟到“灯变蓝”为止
每份《根因分析表》绑定唯一ID，进入企业微信“整改看板”：
- 自动推送至设备主管、EHS负责人、自动化工程师
- 整改项带倒计时（如“空开更换”设定72小时），超时自动升级提醒
- 整改完成需上传：新空开铭牌照片 + 接触电阻测试截图 + 更新后的TPM清单页
- 终极验证：系统自动调取后续30天该回路运行日志，确认“零异常波动”才标绿✓
📌 一句话总结我们的制度逻辑：
> “锁线不是终点，是产线发出的求救SOS；而我们的任务，是把它翻译成可执行、可追踪、可验证的改进语言。”
3.3 人员能力建设：培训不考卷，演练像真人秀
知道为啥很多“安全培训”效果差吗？因为——
❌ 讲PPT时说“急停必须双人确认”，
✅ 实操时却没人教“怎么确认才算数”；
❌ 演练剧本写“模拟光栅失效”，
✅ 现场却只让学员按个按钮，连光栅接线端子在哪都不知道。
速捷的专项能力构建，只干三件事：
🎯 ① “锁线急诊室”模拟赛（季度必演）
- 场景真实：用客户产线同型号HMI+PLC搭建沙盘，注入真实故障逻辑（如：故意让安全PLC的Q输出端虚接）
- 角色混搭：电工+班组长+IT运维+安全员组队，限时15分钟定位+LOTO+解锁+复产
- 评分硬核：不看速度，看动作合规性（LOTO挂牌位置对不对）、信息同步质量（是否第一时间在群内发带编号的报警截图）、边界意识（班组长有没有越权进工程模式）
- 输赢奖励：输队请奶茶 → 但奶茶杯印着“今日未踩的雷区：安全继电器Q端子虚接”；赢队得绝缘手套 → 手套内衬印着“你刚绕过的3个典型坑”。
🧩 ② 新员工“锁线认知地图”（入职第一周必过）
不是发手册，是发一张可交互式产线拓扑图（平板APP）：
- 点击“模组装配站”→ 弹出该站所有联锁点实物图+检测方法（如“此处光栅清洁周期：7天/次，棉签蘸酒精顺纹擦拭”）
- 点击“HMI密码框”→ 显示“当前授权状态：有效至2024-12-31，续期路径：扫码→填工单→自动触发IT审批流”
- 点击“急停按钮”→ 播放15秒短视频：“正确复位三步：旋转→听到咔嗒声→观察指示灯由红转灭”
🤝 ③ 跨岗“故障共译会”（每月1次，强制参加）
- 主角不是工程师，是操作员讲“我那天到底碰了啥”，工程师现场画逻辑图还原；
- IT同事解释“为什么MES下发锁定指令后，HMI要等3秒才响应”；
- 安全员带着大家摸一遍所有LOTO锁具的安装手感：“这个弹簧力度，就是合格的证据。”
💡 最打动客户的细节：我们帮某厂设计的“锁线应急口袋卡”，巴掌大，防水耐磨，正面印三色塔灯含义，背面印本产线TOP3锁线诱因及首应动作（比如：“若蓝灯常亮→扫码查License有效期→无效则联系IT工号XXX”）。
——现在他们产线班长裤兜里都揣着一张，说：“比工资条还管用。”
🔚 结语：预防，不是让产线永不动，而是让它动得明白、停得清楚、修得从容
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
我们修PLC，也修流程；
我们调参数，也调习惯；
我们解密码，更解“为什么总要解密码”。
——下节预告 → 【4. 行业特需应对指南】：
专治电池组装线的“专属疑难杂症”：
🔋 极片裁切站因静电干扰频繁锁机？我们有接地阻抗动态补偿方案；
🔋 激光焊接段因环境温湿度突变触发安全联锁？我们用边缘计算做预测性阈值漂移修正；
🔋 MES下发“暂停生产”指令后，HMI死锁无法响应“继续”？——别急，我们连“指令排队超时熔断机制”都给您配好了。
（温馨提示：本系列文章所有方案，均已通过ISO 13849-1 PL等级认证，且拒绝“理论可行”，只交付“现场能跑”。）
