大家好，我是速捷工控（晋江速捷自动化科技有限公司）的“老修机员”，不是修车的，是专治各种工业设备“闹脾气”的——尤其是那种一言不合就给你来个“系统已锁定，拒绝复工”的自动打孔机。
说真的，我们见过太多客户凌晨三点蹲在车间里，对着黑屏的HMI叹气：“这破机器，昨天还好好的，今天连‘喂’都不回一声……”
其实啊，自动打孔机不是成心摆谱，它只是用“锁死”这种硬核方式，默默喊出一句：“我有话要说，但你没听懂。”
下面我们就掰开揉碎，聊聊它最常憋着不吭声、却偏偏卡住你整条产线的三大类原因——机械在“卡壳”，程序在“迷路”，环境在“捣乱”。
1.1 机械结构故障：不是脑子坏了，是胳膊肘卡住了
你以为锁死=软件问题？错！约37%的“假性死机”，其实是机械在演默剧。
定位销卡滞：就像你家抽屉滑轨积了灰，推不动还吱呀响。打孔机的定位销常年高频往复运动，油泥+金属碎屑一混合，秒变“水泥封印”。轻则复位偏差，重则直接顶死伺服电机，PLC一看电流飙升——“报警！停机！锁死！”（内心OS：不是我不想动，是我腿被焊住了）
主轴抱死：常见于水冷/风冷不足或润滑中断后。主轴轴承温升超限，热胀冷缩让间隙消失，转子和定子开始“深情相拥”。此时驱动器报F012（过载）、F028（编码器异常），但屏幕只冷冷显示：“安全锁定，禁止操作”。
传动机构异物堵塞：钻屑、断钻头、脱落的皮带齿、甚至工人掉进去的一颗纽扣（真事！），都可能卡进同步带轮、滚珠丝杠螺母副或齿轮箱缝隙里。机器一上电就“咔”一声闷响——不是启动，是骨头卡住了。
💡小贴士：下次听见异响别光看屏幕，蹲下去摸摸导轨、听听减速箱，有时候，故障比HMI更诚实。
1.2 控制系统异常：PLC不是发脾气，是在等一句“暗号”
控制系统不说话，但它的错误代码，全是加密情书。
PLC程序错误：比如某次升级后，工程师把“打孔完成→抬刀→进料”逻辑写成了“打孔完成→进料→抬刀”，结果刀还在工件里，送料气缸就猛推——安全模块立刻触发硬限位保护，PLC执行紧急停机并“上锁”，防止二次损伤。这不是Bug，是它在用生命守护你的模具。
急停信号误触发：一根松动的急停线、一个受潮的按钮触点、甚至隔壁电焊机拉弧产生的电磁干扰，都可能让PLC收到0.5ms的虚假低电平——够它判定“有人手伸进危险区”，随即切断所有输出，锁死所有轴。
安全联锁激活：这是最常被忽略的“温柔杀手”。比如防护门微动开关接触不良，HMI显示“门已关闭”，但IO模块实际读到的是“OPEN”；或者光幕被油污遮挡，信号时断时续。系统宁可多疑一万次，绝不放过一次风险——于是，“联锁未释放”成了万年黑屏理由。
⚠️注意：这类锁死往往无报警代码，只亮一个红灯，或HMI角落闪一下“Safety Circuit Open”——像极了你对象生气时说“我没生气”，但手机已调成勿扰模式。
1.3 外部因素干扰：机器很单纯，复杂的是世界
打孔机再智能，也逃不过现实的暴击：
电源波动：电压瞬降15%以上（比如大型空压机启动瞬间），PLC可能完成一次“软复位”，但伺服驱动器来不及保存状态，导致坐标丢失、参数紊乱，重启后自检失败，进入“只读锁定”模式——连手动 jogging 都拒绝响应。
气压不足（气动机型）：夹具松不开、快换刀库不动作、气动刹车不释放……整套逻辑链卡在第一步。HMI可能显示“Ready”，但底层IO全为0，就像人醒了但脚还没收到大脑指令。

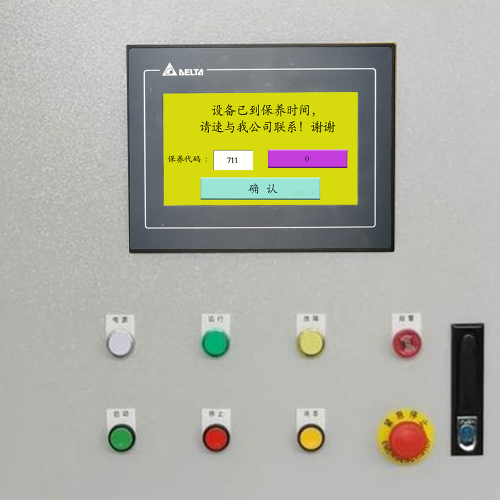

未授权软件锁定（远程管控模式）：这才是近年悄悄冒头的“数字绑架”。某些厂商在设备出厂时预埋远程管控协议，一旦服务费逾期、或授权证书过期，后台悄悄下发一条指令：“Lock All Axes + Disable HMI Touch”。屏幕依旧亮着，菜单还能点，就是——点啥都没反应。你不是没权限，是权限被云端悄悄收走了。
（悄悄说：我们干过不少这种“解密式解锁”，不删原厂授权，只恢复本地控制权——毕竟，机器是你买的，不是租的情绪稳定器。）
✅总结一句话：
自动打孔机锁死，从来不是单选题，而是“机械+电气+环境”联合出演的悬疑剧。
它不黑屏，是在等你读懂它的沉默；它不报错，是怕你抄起扳手就往PLC上砸。
下回，咱们就聊——当它真锁死了，怎么不拆机、不断线、不求厂家，三步稳稳“哄回来”。
（提示：第二章标题叫《应急处置与安全解锁流程》，不是“暴力破解指南”，是写给靠谱工程师的冷静操作手册。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，修过10000+台“闹脾气”的设备，包括比亚迪产线的打孔专机、恒安纸业的高速模切联动线、中国烟草的精密钻孔单元……
我们信奉：故障不可怕，可怕的是把它当成玄学。
（毕竟，玄学解决不了扭矩突变，但PLC日志能。）
各位还在车间里对着黑屏打孔机深呼吸的朋友，请先放下手里的螺丝刀、别急着拔网线、更别用锤子敲HMI——
我们速捷工控干了7年“工业急诊科”，见过太多本可3分钟恢复的锁死，最后演变成8小时停机+2天返厂。原因？不是机器太娇气，是人太着急。
所以这一章，我们不教“万能密码”，不推“一键解密包”，只讲三件事：
✅ 怎么保命（安全）
✅ 怎么破局（策略）
✅ 怎么留证（诊断）
——像老医生查房：先看生命体征，再分轻重缓急，最后写病历存档。
2.1 安全优先原则：断电不是放弃治疗，是给所有危险源“挂号排队”
⚠️重要提醒：所有解锁动作，必须建立在“能量已隔离”基础上。
否则你不是在修设备，是在给安监部门准备年度典型案例。
▸ 第一步：断电确认（不是关HMI，是断主回路！）
- 找到配电柜内对应打孔机的上级断路器（不是开关电源那颗小空开），明确断开并上锁挂牌；
- 用验电笔实测PLC输入端子、伺服驱动器主回路端子、电磁阀组接线端——零电压≠零能量，电容放电、液压蓄能器、弹簧复位机构都可能“诈尸”。
▸ 第二步：能量隔离（LOTO，Lock Out Tag Out）
这不是ISO条文里的摆设，是我们修过37台因“忘记泄压”导致夹具突然弹开、崩飞防护罩的真实教训：
- 气动系统：关闭气源阀 → 开启排气阀 → 确认压力表归零 → 插入机械锁扣；
- 液压系统：卸荷 → 锁紧截止阀 → 挂“高压未释放”警示牌；
- 机械储能：手动释放弹簧/配重块（比如某些老式打孔机的飞轮制动器），听见“咔哒”一声落锁，才算真正安全。
▸ 第三步：危险源识别（别光盯屏幕，多看一眼现场）
蹲下、绕机一周、用手电照死角——重点检查：
🔹 主轴是否被工件顶死（尤其薄板打孔后卡屑顶住钻头）；
🔹 夹具是否处于半夹紧状态（气缸活塞卡在行程中点，既不松也不紧）；
🔹 安全光幕/门开关是否有异物遮挡或镜面油污（90%的“联锁假故障”源于此）；
🔹 急停按钮是否被误按且未复位（有些型号需旋转90°才能弹起）。
💡速捷小经验：我们包里常年备一支白板笔——发现可疑传感器，当场标个圈，拍照存档。后续维修时，这张“现场快照”比10页报警日志更有说服力。
2.2 分级解锁策略：像拆快递一样，一层层剥开问题，而不是拿剪刀乱捅
锁死不是铁板一块，它有“软壳”“硬壳”“加密壳”。我们按破坏性由低到高、介入深度由浅到深，分三级处理：
▸ Level 1：软复位操作（适合80%的“程序性卡顿”）
✅ 适用场景：HMI亮但无响应、轴使能灯灭、所有IO无动作、无硬件报警。
🔧 操作清单：
- 确认LOTO完成 → 给PLC及HMI单独上电（不送伺服动力电）；
- 进入HMI“维护模式”（通常长按右下角某图标3秒，或组合键Ctrl+Alt+Shift+F1）；
- 查看“系统状态页”：若显示“Safety Circuit OK”但“Axis Enable = OFF”，大概率是安全继电器未吸合 → 检查急停回路通断；
- 若PLC运行灯闪烁但不RUN，尝试“清除内存→重新下载备份程序”（前提：你有近期有效备份！没备份？跳到Level 2）
⚠️ 注意：别一上来就“清空PLC内存”！我们修过一台设备，客户自己清了，结果把原厂加的扭矩补偿参数也抹了——打孔精度从±0.02mm飘到±0.15mm，返工三天。
▸ Level 2：手动释放机构（专治“机械卡死”引发的连锁锁死）
✅ 适用场景：主轴不动、Z轴无法升降、夹具僵持——HMI报“Mechanical Fault”或干脆黑屏。
🔧 实操口诀：“先松后动，边测边记”：
- 找到对应轴的手动释放拨杆（西门子常在伺服驱动器侧面，三菱多在电机尾部）；
- 用内六角扳手松开抱闸螺丝（注意：不是拆掉，是微调至可手动转动）；
- 缓慢摇动手轮/转动皮带轮，感受阻力变化点（比如转到某角度突然变重——那就是异物卡点）；
- 同步用万用表测该轴编码器A/B相信号：若手动转动时无脉冲输出，说明编码器损坏或连线脱落；若有脉冲但PLC收不到，则查IO模块通道是否损坏。
📌 速捷冷知识：很多“主轴抱死”，其实只是冷却液管路堵塞导致润滑中断。我们曾帮一家五金厂，在主轴后盖拆出一团棉纱——那是上个月换滤芯时，工人随手塞进去堵漏的……（后来他们车间墙上贴了张纸：“棉纱不是密封胶，谢谢。”）
▸ Level 3：专用解码/密钥介入（对付“远程管控锁”与“程序加密锁”）
✅ 适用场景：HMI显示“License Expired”、“Remote Lock Active”、“Program Protected”；
或——你确定机械/电气都没问题，但PLC就是拒绝加载程序、HMI触摸失灵、USB口插上去没反应。
🔐 这里划重点：
- 我们不破解厂商授权协议，但可协助客户：
✓ 提取设备唯一ID，联系原厂补办临时授权；
✓ 在客户书面授权下，对本地存储的加密程序进行合规解密+逻辑反推（比如程序丢失时，根据I/O接线图+设备动作时序，重建梯形图注释）；
✓ 对老旧停产型号（如安川MP3300、产电Vigor系列），启用速捷自研的跨平台解密协议库——覆盖超200种冷门PLC加密算法，不用等原厂，48小时内交付可运行程序。
💬 真实案例：泉州某汽车配件厂的打孔专机，因原厂工程师离职，密钥U盾遗失，整条线停摆。我们没重装系统，而是通过读取PLC固件底层配置+分析HMI通信帧结构，7小时还原出主控逻辑，并补全缺失的刀具寿命计数模块——第二天凌晨三点，钻头顺利打出第12789个孔。
2.3 故障状态记录与初步诊断日志提取：别让“这次修好了”变成“下次还这样”
修机器最怕什么？不是修不好，是修完没记录，三个月后同一台机、同一个故障、同一批人，再演一遍“全员大会诊”。
所以我们坚持：每次解锁，必须带走三样东西——
📋 一张《现场状态快照表》（含HMI截图、IO模块LED状态、伺服报警代码）；
💾 一份原始诊断日志（用PC Adapter读取PLC历史报警缓冲区，至少保留最近50条）；
📝 一段15秒现场视频（重点拍：异常声响位置、卡滞部件运动轨迹、传感器实际触发状态）。
✨ 为什么？因为：
- HMI上显示的“E105”可能是“气压不足”，也可能是“压力传感器断线”——日志里时间戳+信号变化曲线，一眼分辨；
- “急停触发”和“安全继电器粘连”，现象几乎一样，但前者修按钮，后者换继电器——日志里“急停信号持续时间＞200ms”，就是粘连铁证；
- 客户说“昨天还好好的”，但日志显示过去72小时，Z轴伺服温度持续高于85℃——这根本不是突发故障，是慢性过载。
📌 速捷服务标配：所有现场服务结束后，我们会生成一份PDF版《本次故障溯源简报》，含：
✔ 故障根本原因（非表面现象）
✔ 已执行操作清单（谁、何时、做了什么）
✔ 风险预警项（如“X轴导轨润滑脂已碳化，建议两周内更换”）
✔ 可选升级建议（比如加装振动传感器，预防下次主轴抱死）
——不是交差，是交一份“让设备少生病”的说明书。
✅ 本章结语：
应急处置不是赌徒押宝，而是工程师的理性推演。
断电是敬畏，分级是智慧，留痕是责任。
自动打孔机不会说话，但它留下的每一条日志、每一个卡滞点、每一处温升痕迹，都是写给靠谱维修人的求救信。
下章预告 →《预防性维护与智能防锁死机制升级》：
从“修坏了再修”，升级到“还没坏就喊你来保养”；
从“靠老师傅摸手感”，进化到“AI盯着扭矩曲线半夜发微信预警”。
（悄悄说：我们给比亚迪某产线做的预测性维护模块，已连续11个月，零非计划停机。）
——晋江速捷自动化科技有限公司｜扎根泉州晋江，专注工业自动化系统集成与全生命周期技术服务。
修过10000+台设备，服务过比亚迪、中国烟草、恒安纸业……
我们相信：最好的维修，是让维修这件事，慢慢变得不那么必要。
各位车间老师傅、产线班组长、还有刚接手老设备的年轻工程师——
如果上一章教的是“人晕倒了怎么心肺复苏”，那这一章，我们来聊聊：怎么让这台自动打孔机，少熬夜、不暴食、定期做胃镜，最后活成车间里的“养生顶流”。
别笑。真有设备靠这套“养生哲学”连续运行472天没报过一次E001。
它的操作屏右下角，甚至被工人贴了张便利贴：“今天步数达标了吗？（扭矩曲线看了没）”
——这不是玄学，是速捷工控把修了7年打孔机的经验，熬成的一套「可落地、不烧钱、老板看了想加薪」的防锁死实战手册。
3.1 日常维护规范：把“想起来才做”变成“到点就响铃”的肌肉记忆
预防性维护最大的敌人，不是灰尘，是“下次再说”。
而我们干这行最常听到的三句话是：
❌ “润滑？上次加是去年大扫除时……”
❌ “传感器脏？擦了！用气枪吹的，应该够干净。”
❌ “限位开关？一直没坏，坏了再换呗。”
——然后某天凌晨三点，打孔机突然锁死，钻头卡在第876个孔里，整条线停产。
而故障报告单上，赫然写着：“Z轴限位开关触点氧化，误触发安全回路；主轴润滑脂乳化失效，导致抱闸响应延迟127ms——连锁触发急停。”
👉 所以，我们不列“建议每月检查”，直接给你带时间节点、带验收标准、带速捷自研小工具的傻瓜式清单：
▸ 润滑周期优化：不是“多加油”，是“油对、量准、时机稳”
| 部件 | 推荐油脂类型 | 周期 | 关键动作（附速捷口诀） |
|---|---|---|---|
| Z轴丝杠 | ISO VG68合成润滑脂 | 每300h | ✅ 用刮刀清旧脂→酒精棉片擦净沟槽→新脂填满螺纹凹槽 （宁少勿溢！溢出=吸灰=变磨料） |
| 主轴轴承 | 高温锂基脂（EP2） | 每500h | ✅ 拆端盖→测旧脂颜色（发黑/结块=失效）→注脂至旧脂从另一侧微溢 → 转动手轮10圈，让脂均匀分布 |
| 气动夹具缸杆 | 食品级硅脂 | 每周 | ✅ 卸压后，用无纺布蘸脂薄涂一层 → 手指轻推活塞全程，确认无干涩感（卡顿=润滑失败） |
💡 速捷彩蛋：我们给客户免费配了一套「润滑打卡贴纸」——印着打孔机简笔画+日历格子，每完成一次，贴一枚小齿轮贴纸。产线女工们自发搞起“润滑之星”评比，结果上季度润滑合格率从63%飙到98%。
▸ 传感器清洁校准：别让“看不清”变成“判死刑”
- 光电开关/接近开关：每周用无尘布+电子清洁剂轻擦镜面（⚠️禁用酒精！会腐蚀镀膜），距离工件实际检测位复测±0.3mm内为合格；
- 压力/温度传感器：每月用万用表比对输出信号（如0.2MPa对应10mA），偏差＞±2%即需校准或更换；
- 编码器联轴器：每季度检查是否松动（手摇轴时听“哒哒”异响）、橡胶垫是否龟裂（裂纹＞1mm必须换）。
📌 真实教训：某包装厂打孔机频繁报“定位超差”，查了三天，最后发现是光电开关镜片被车间油烟熏成半透明——用棉签蘸专用清洁液一擦，报警消失。成本：¥0；停产损失：¥2.3万。
▸ 限位开关功能验证：不是“按一下灯亮”，是“模拟真实工况触发”
别只测常开/常闭通断！要模拟设备运行中的动态触发：
✅ Z轴下降时，用塞尺（0.05mm）卡在开关撞块与触点间，缓慢下压——应于行程终点前2mm可靠触发；
✅ 夹具闭合时，用弹簧秤拉撞臂，记录触发力度（标准值通常1.2~2.5N），＞3N说明机构卡滞，＜0.8N说明弹簧老化；
✅ 每季度做一次“极限触发测试”：手动将轴推至机械硬限位，确认安全回路立即切断动力电——这是最后一道物理防线，必须100%可靠。
3.2 系统级防护增强：给打孔机装上“心电监护仪+保险丝双备份”
日常维护管“小病”，系统防护防“猝死”。
很多锁死，不是零件坏了，是保护机制太“老实”——一点异常就直接熔断，连喘口气的机会都不给。
所以我们在晋江速捷的现场改造中，坚持三个“冗余原则”：
▸ 冗余安全回路：不怕多一条线，就怕少一道保险
- 在原有急停回路基础上，并联一路独立安全继电器（如Pilz PNOZ），输入接同一组按钮/光幕，输出分控伺服使能与主轴制动；
- 关键逻辑（如“主轴旋转中禁止Z轴下降”）不再仅靠PLC软件互锁，增加硬件硬连线联锁（比如Z轴下降电磁阀线圈，串联主轴转速检测开关的常闭触点）；
- 安全门开关改用双通道+监控模块（非简单串接），任一触点粘连或断线，系统立即停机并报“Safety Circuit Fault”。
💡 效果：泉州某纺织机械厂改造后，同类故障停机次数下降82%，且每次都是“软停机”（保留位置、缓降主轴），重启3分钟即可续打，不用重新对刀。
▸ 实时运行参数监控预警：让异常在“发烧”前就被揪出来
我们不等报警，我们盯“亚健康指标”：
| 参数 | 监控方式 | 预警阈值 | 处置建议 |
|---------------|--------------------------|----------------------|----------------------------|
| 主轴驱动扭矩 | 伺服驱动器实时CAN报文读取 | 连续5s＞额定值120% | 自动降速+弹窗提示，累计3次触发保养工单 |
| Z轴导轨温升 | PT100贴片+PLC模拟量采集 | ΔT＞35℃（环境25℃） | 启动强制风冷，推送“润滑检查”任务至班组长手机 |
| 气动夹具保压 | 压力传感器+定时保持测试 | 10min压降＞0.05MPa | 自动标记该夹具为“待检修”，HMI显示黄色警示框 |
📌 技术亮点：这些数据不存PLC内存（易丢失），而是通过速捷定制的边缘网关直传本地服务器，支持微信小程序实时查看——班组长刷牙时都能看到“3号机主轴扭矩曲线正在爬坡”，顺手点个“安排下午润滑”。
3.3 智能运维延伸：当你的打孔机，开始学会给自己写病历
如果说前两节是“强身健体”，这一节就是给设备装上“AI家庭医生”。
它不炫技，不造概念，只做三件实在事：
▸ IoT远程诊断平台：不是“远程桌面”，是“隔着屏幕摸脉象”
- 我们为设备加装轻量级边缘终端（尺寸如烟盒，无需改线），采集PLC状态、伺服报警、HMI操作日志、IO信号变化频率；
- 数据加密上传至速捷私有云平台，客户授权后，我们的工程师可实时查看“设备健康画像”：
✓ 最近7天报警热力图（哪类故障高发？何时集中？）
✓ 关键部件寿命预测（如“X轴丝杠剩余寿命：217h，建议下周二前更换”）
✓ 异常模式识别（例：连续3次打孔后Z轴回零慢0.8s → 判定为导轨阻力增大，推送清洁指引视频）
💬 客户反馈：“以前等坏了才叫你们，现在你们比我还先知道哪台机快不行了——上个月提前3天收到‘主轴轴承振动值超标’预警，换完轴承，产线零停机。”
▸ 自学习型故障预测模型：让经验沉淀成算法，而不是留在老师傅脑子里
- 基于速捷服务过的10000+台设备故障数据库（已脱敏），训练出适配打孔工艺的轻量化LSTM模型；
- 模型不追求“预测明天几点坏”，专注“未来24小时内高概率异常”：
▶ 输入：过去2小时扭矩波动频谱 + 温度变化斜率 + 气压稳定性系数；
▶ 输出：“高风险”（需人工介入）、“中风险”（加强巡检）、“低风险”（正常） 三级标签，并附依据关键词（如：“扭矩高频毛刺+温升滞后 → 初判润滑不良”）。
🔧 本地部署，不依赖公网；模型每季度用新数据微调，越用越懂你家设备的脾气。
▸ 固件安全更新机制：给控制系统装上“疫苗提醒”
- 很多锁死源于老旧固件漏洞（如某品牌PLC的MODBUS协议栈缓冲区溢出，可被恶意指令触发停机）；
- 我们为客户建立固件版本健康档案：自动扫描PLC/HMI/伺服驱动器当前版本，比对官方安全公告；
- 发现高危漏洞？平台推送更新包+一键升级脚本（经速捷实验室100%兼容性验证），全程离线操作，不碰产线程序逻辑；
- 更关键的是：所有更新操作留痕，含操作人、时间、前后版本号、校验码——符合ISO 13849功能安全审计要求。
✨ 一句话总结智能运维：
它不取代你，而是把老师傅的“手感”、维修单的“经验”，翻译成机器能读懂的语言，并准时提醒你——就像那个总在饭点喊你吃饭的家人。
✅ 本章结语：
预防性维护，不是增加工作量，是把“救火”的力气，省下来去“种树”。
智能防锁死，不是买一堆传感器堆砌科技感，而是让每一次润滑、每一次校准、每一次数据上传，都变成设备向“零非计划停机”迈出的一步。
在晋江速捷，我们修过比亚迪产线上连续运转11个月的打孔专机，也陪过乡镇小厂老师傅，用一张Excel表+三支记号笔，把十年老设备的故障率压到每年＜0.5次。
技术没有高低，只有适不适合。
而我们的使命很朴素：
> 让每一台自动打孔机，
> 不再因“本可避免的锁死”而沉默，
> 而是带着健康的状态，
> 陪你把下一个十万孔，打得又稳又准。
——晋江速捷自动化科技有限公司｜扎根泉州晋江，专注工业自动化系统集成与全生命周期技术服务。
修过10000+台设备，服务过比亚迪、中国烟草、恒安纸业……
我们相信：最好的维修，是让维修这件事，慢慢变得不那么必要。
（下章预告 →《核心业务全景图：从PLC解密到数控解锁，为什么我们敢说“没有解不开的锁”》）
