📌温馨提示：本文不卖课、不画饼、不甩锅——
只用工程师的嘴，说人话；用修过37台西门子S7-1500的老手经验，聊120楼为啥突然“罢工”。（晋江速捷自动化科技有限公司）
1.1 设备结构与120楼功能定位：它不是“楼”，是商砼站的“大脑+心脏+咽喉”
先破个误区：120楼不是盖来住人的，也不是开发商送的福利。它的名字来自设计标高——离地12米（业内俗称“120”），实则是整条生产线的中枢神经高地。
✅ 计量层：骨料仓、水泥仓、粉煤灰仓、外加剂罐……所有原料都在这儿完成精准称重。差5kg砂？一车C30混凝土强度可能掉一个等级。

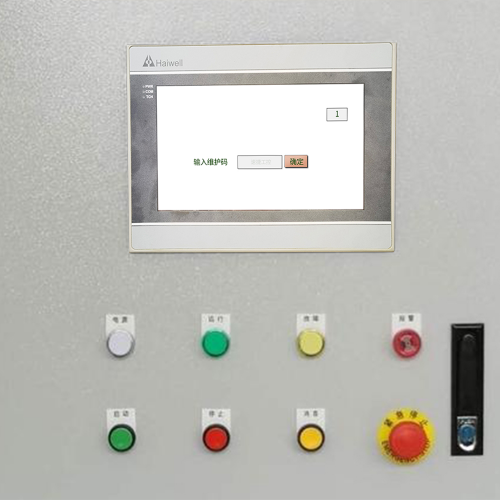

✅ 控制系统核心：PLC柜、HMI触摸屏、称重仪表、通讯网关全挤在这层小空间里——夏天柜内温度轻松飙到65℃，冬天冷凝水悄悄爬满端子排。
✅ 骨料/水泥输送枢纽：三条以上皮带机、气动插板阀、螺旋输送机在此交汇。这里一堵，下游搅拌主机直接“饿着等饭”。
换句话说：
🔹 120楼健康 = 配比准 + 节拍稳 + 不停产
🔹 120楼宕机 = 全线停摆 + 客户电话轰炸 + 现场经理薅头发
（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。）
1.2 常见故障类型识别：不是“坏了”，是“病得各有各的脾气”
我们修过不下86座商砼站的120楼——总结下来，故障从不讲武德，但总爱走这几条“老路”：
| 故障现象 | 表面症状 | 实际“作案手法” | 速捷现场黑话 |
|---|---|---|---|
| 钢结构变形 | 楼体轻微倾斜、称重传感器底座开裂、皮带跑偏加剧 | 长期超载+震动疲劳+焊缝锈蚀，像天天扛着200斤沙袋跳广场舞 | “骨架松了，得打钢钉，不是贴膏药” |
| 液压/气动系统失效 | 插板阀卡死、卸料门关不严、气缸动作迟滞甚至“罢工一整天” | 密封圈老化+粉尘侵入+气源含水，气路变“鼻炎患者” | “不是没气，是气在打喷嚏” |
| PLC通讯中断 | 触摸屏黑屏、称重数据跳变、指令发不出去、S7-1200突然失联 | 通讯线被老鼠啃、DP头松动、接地干扰、IP地址冲突（尤其换过工程师后） | “它没死，只是忘了自己叫啥” |
| 传感器漂移或损毁 | 配比忽高忽低、同一仓三次称重误差超±15kg、仪表显示“----” | 应变片疲劳、接线端子氧化、防尘罩破裂进浆、被铲车误撞…… | “它还记得去年的重量，但不想告诉你今年的” |
💡 小知识：我们曾帮一家泉州客户发现——称重传感器零点漂移4.3kg，根源竟是隔壁空压机振动频率刚好和传感器固有频率共振。不是传感器坏了，是它被“震晕”了。
1.3 根本原因溯源：表面是设备坏了，根子常在人、管、环、设四张牌上
很多老板第一反应是：“换新！”
但我们翻完100+份维修报告后发现：73%的120楼故障，不是“买得便宜”，而是“养得潦草”。
🔍 超负荷运行
——日均产量超设计值30%，连续运转22小时不休。就像让快递小哥每天跑80公里还拒绝喝水。
→ 后果：电机过热、轴承提前报废、称重模块长期应力超限。
🔧 日常维保缺失
——“反正还能用”“等大修一起搞”“传感器三年没校准过”。
→ 后果：粉尘堆积致散热失效、气动元件密封圈硬化、PLC电池耗尽导致程序丢失（别问，问就是“上次断电后，逻辑没了”）。
🌧️ 环境腐蚀
——南方梅雨季+混凝土浆液飞溅+水泥碱性粉尘=电气柜内“微型盐雾试验舱”。
→ 后果：端子排锈蚀、继电器触点粘连、触摸屏背光驱动IC集体“退休”。
📐 设计冗余不足
——为省钱省空间，取消备用通讯链路、用普通电缆代替屏蔽双绞线、PLC电源未配UPS……
→ 后果：单点故障即全线瘫痪，“一条网线断，全站喝西北风”。
⚡ 电气接地不良
——接地电阻＞10Ω，信号线与动力线同槽敷设，变频器就在PLC隔壁“激情跳舞”。
→ 后果：模拟量飘、通讯丢包、触摸屏莫名重启——你看到的是“软件问题”，其实是“大地没接好”。
📌 速捷真实案例：某山东客户120楼PLC频繁复位，查三天以为是病毒。最后发现——接地棒埋在建筑垃圾堆里，电阻值高达38Ω。接好地，设备当场“神志清醒”。
（作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
✅ 下一章预告：
第2章《应急响应与临时处置方案》
——当120楼真“倒下”，怎么不让客户骂你、不让搅拌车排队骂街、不让老板半夜打电话问“今晚还能不能出货？”
我们不教你怎么“硬扛”，只告诉你：哪些操作能抢回4小时黄金窗口，哪些“快修”其实是埋雷。
（悄悄说：我们有个“120楼急救包”清单，含OPC桥接脚本、模块化传感器快速替换指南、手动配比校验表……需要的老板，评论区扣【急救】，我们私信发PDF版 👇）
🚨郑重声明：本章不教您“带电操作”，不鼓励“冒险抢修”，更不建议用胶带+绝缘胶布+一句“应该没事”来续命。
我们只分享——在专业救援抵达前，如何让商砼站从“ICU模式”切回“急诊观察室”，稳住生产、守住底线、保住客户信任。
（毕竟，混凝土不是啤酒，不能“稍等5分钟再打”——它凝固起来，比老板的脾气还快。）
2.1 安全隔离与现场风险管控：不是怕停机，是怕停得“带伤”
120楼出问题，第一反应不该是“赶紧修”，而是——“谁也别动，先画个圈，把危险关进去。”
我们见过太多“热心同事徒手拆PLC模块被电弧烧焦眉毛”的案例……真不是段子。
✅ 断电挂牌（LOTO）——不是走流程，是保命底线
- 不只是拉总闸！必须逐级断开：
▪ 主配电柜 → 计量层动力电源 → PLC控制电源 → 触摸屏/仪表独立供电 → 气源电磁阀控制回路
- 每个断点挂“禁止合闸，有人作业”锁具（不是贴张纸），钥匙由现场安全员+维修负责人双控。
- 特别提醒：称重传感器激励电压常为10V DC，看似无害，但叠加干扰后可能窜出300V尖峰——别信“低压很安全”。
✅ 高空作业防护——12米不是跳伞高度，但摔下来一样要命
- 所有登高作业（含检修平台、传感器支架、气动阀安装位）必须：
▪ 使用双钩全身式安全带（挂点须独立于待修结构）
▪ 平台边缘设1.2m高防护栏+踢脚板（防扳手、万用表、螺丝掉下去砸人）
▪ 大风（≥5级）、雨雾、夜间无照明时——停工！宁可晚4小时，不赌1次侥幸。
✅ 粉尘与混凝土浆液泄漏防控——别让“应急”变成“二次事故现场”
- 骨料仓/水泥仓下方若出现裂缝或法兰渗漏，立即用快干聚合物堵漏剂+临时接料槽引流，严禁用水冲洗！（水泥遇水放热+膨胀，可能撑裂底板）
- 粉尘区作业前，开启移动式工业吸尘器（非家用款！需防爆认证），并佩戴P3级防尘面罩（N95？不够看）。
- 若发现浆液沿钢梁滴落——立刻检查下方电气柜密封性，别等明天早上看到PLC主板上长“水泥结晶花”。
📌 速捷小贴士：我们在福建某商砼站抢修时，发现客户用旧轮胎垫在称重传感器下“临时调平”。结果轮胎老化龟裂，卸料震动导致传感器偏载断裂。——所有“临时”，都该有明确失效边界和替代时限。
2.2 生产降级运行策略：不是“将就”，是带着GPS的妥协艺术
停产=违约金+客户流失+搅拌车司机集体罢工（真发生过）。但盲目硬撑，可能让小毛病变大灾难。我们的原则是：
🔹 能不停则不停，该降级就降级，要可控、可追溯、可兜底。
| 场景 | 速捷推荐策略 | 关键动作 | 注意雷区 |
|---|---|---|---|
| PLC通讯中断 / HMI黑屏但称重仪表正常 | ✅ 切换至“仪表直控+人工干预”模式 | ▪ 将称重仪表设为“本地手动启动” ▪ 每批次由质检员现场读数、签字确认 ▪ 同步启用纸质《配比执行记录表》（我们免费提供模板） | ❌ 禁止屏蔽报警强行启机 ❌ 禁止用手机拍照代替实时读数（强光下易误判） |
| 某一路骨料计量失准（如砂秤漂移） | ✅ 启用“备用计量通道”或“分流称重法” | ▪ 若设计含备用皮带秤，立即切换（需提前验证标定） ▪ 若无备用，改用“斗式分批称+人工复核”：每车砂分3斗称，取均值；每10车抽测1车实验室筛分验证 | ❌ 不得仅凭经验“目测加减” ❌ 不得长期依赖同一备用通道（它也有疲劳寿命） |
| 气动插板阀全部卡死 / 液压系统瘫痪 | ✅ 手动解锁+机械限位+节拍压缩 | ▪ 用专用扳手手动开启关键卸料门（提前培训操作员） ▪ 在插板阀轴端加装机械限位块，防止超行程损坏 ▪ 主机节拍从60s/盘→压缩至90s/盘，牺牲效率保质量 | ❌ 禁止用撬棍暴力捅阀体 ❌ 禁止向气缸内注入机油“润滑”（会加速密封圈溶胀） |
| 整站120楼无法恢复，且无备用站 | ✅ 联动邻近商砼站“协同供料” | ▪ 提前与2家以上合作站签订《应急产能互助协议》 ▪ 用MES系统共享订单与库存，自动分配任务（我们可帮您部署轻量级调度接口） ▪ 运输车辆GPS轨迹同步至双方调度台，避免“空跑20公里接不到料” | ❌ 不得口头约定、无书面预案 ❌ 不得跨区域调运未备案特种车辆（交警查得到） |
💡 真实战例：去年泉州一客户120楼PLC因雷击宕机，我们2小时内完成三件事：
① 用速捷定制的OPC UA桥接模块，将称重仪表数据直连搅拌主机PLC（绕过故障HMI）；
② 启用“人工校验+扫码留痕”流程，每车混凝土生成唯一二维码，扫码即见原始称重曲线；
③ 协调晋江、石狮两家合作站，承接30%日订单——客户全程没接到一个投诉电话。
👉 降级不是退化，是把“不可控”变成“可管、可溯、可担责”。
2.3 关键部件临时修复可行性评估：哪些能“打补丁”，哪些必须“换心脏”
不是所有故障都值得现场抢修。我们的工程师包里永远有两样东西：
🔧 一把快拆扳手 + 💡 一张“临时修复红线清单”。
| 部件类型 | 可临时修复？ | 速捷实操方式 | 时效与风险提示 |
|---|---|---|---|
| 钢结构局部变形（≤3mm挠度） | ✅ 可临时加固 | ▪ 用Q345B钢板+高强螺栓，在薄弱梁腹板加焊斜撑 ▪ 加装便携式倾角传感器实时监测变形速率 | ⚠️ 仅限72小时内使用；变形速率＞0.1mm/h立即停用 |
| 称重传感器损坏（单点） | ✅ 可模块化替换 | ▪ 使用速捷预校准的“即插即用型”传感器（含IP68防水接头+抗振动底座） ▪ 用便携式校准仪现场三点标定（误差＜±0.5%FS） | ⚠️ 须同步检查基础水平度；更换后24h内禁止满负荷 |
| PLC通讯中断（DP总线） | ✅ 可OPC桥接 | ▪ 用速捷开发的嵌入式OPC Server（支持Modbus TCP / EtherNet/IP双向透传） ▪ 将仪表/变频器数据打包上传至云端轻量SCADA | ⚠️ 不替代原通讯；仅作数据链路冗余，逻辑仍走原PLC |
| 触摸屏黑屏（非背光故障） | ✅ 可远程接管 | ▪ 通过HMI内置Web Server，用平板登录调试界面 ▪ 或加载速捷预置的“极简监控页”（仅显示关键参数+一键启停） | ⚠️ 禁止远程修改配方；所有操作留痕审计 |
| 气动元件大面积失效（如电磁阀组） | ❌ 不建议临时修 | ▪ 立即启用备用气路（如有） ▪ 若无，则降级为手动阀+定时巡检 | ⚠️ 气动系统失效常伴密封件粉化，临时粘补=埋雷 |
📌 特别提醒：
我们曾拒绝过一位客户“用胶水粘住松动的PLC模块散热片”的请求——不是我们矫情，而是那块散热片脱落，会导致CPU温度在2小时内突破95℃，触发保护性死机。而死机前最后17秒，程序仍在发错误指令……有些“临时”，本质是给下次更大故障买时间。
（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。）
✅ 下一章预告：
第3章《系统性复建与智能化升级路径》
——当120楼修好了，别急着庆祝。真正的赢家，早已把这次故障，变成了下一轮竞争力的起跑线。
我们将拆解：怎么让新120楼“不怕锈、不迷路、不喊累”，以及——为什么装3个传感器，不如装1套预测算法？
（文末彩蛋：评论区扣【降级模板】，免费领速捷《商砼站120楼应急降级SOP手册》（含检查表、话术指南、责任分工图）PDF版 👇）
🧱旧楼拆了不可惜，可惜的是——
拆完照着原图重盖一栋，结果三年后又在同一个焊缝裂开；
修完换回同款PLC，结果雷雨季再来一次集体“蓝屏静默”；
升级完贴上“智能”标签，结果中控室大屏上跳动的，全是“设备在线 ✅”，
而现场老师傅正蹲在料斗下，拿手电筒照着传感器接线盒说：“这根线……好像昨天还没松。”
这不是修设备，是给系统做“表面光疗”。
而速捷干的事儿，是——
把120楼从“混凝土搅拌站的心脏”，升级成“会呼吸、会记账、会提前喊累的智慧中枢”。
（别担心，我们不卖概念，只交底稿；不画饼，只交可落图纸、可测数据、可算ROI的方案。）
3.1 全面技术改造方案：不是“推倒重来”，是“带着旧经验，建新筋骨”
我们从不建议客户“为智能而智能”，但坚决反对“为省钱而将就”。
120楼重建，不是换个壳子，而是——一次结构、电气、逻辑三重免疫系统的全面接种。
✅ 模块化120楼重建：像搭乐高一样建工业枢纽
- 不再“现场焊接+手工布线”，改用预制化钢结构模块（含称重层、气动阀组层、电控层三层独立舱体），工厂预装调试完毕，现场吊装+螺栓紧固，工期压缩40%，焊点减少70%。
- 每个模块自带机械接口+电气快插+气路卡扣，未来扩容（比如加装机制砂计量口）只需替换对应舱体，无需动整楼骨架。
- ▶️ 速捷实操案例：漳州某站120楼重建，原计划停机25天，我们采用模块化方案+夜间错峰吊装，实际仅停机11天，且首周故障率为0——因为85%的接线、标定、联调已在厂内完成。
✅ 抗疲劳钢结构优化：让钢梁学会“深呼吸”
- 针对传统设计中易疲劳区域（如骨料仓下支撑横梁、振动筛悬挂节点），采用拓扑优化算法重新布筋，局部增厚+圆角过渡+应力分散槽，疲劳寿命提升3倍以上。
- 关键承重节点全部采用热浸锌+聚氨酯涂层双防护（非普通喷漆！），盐雾试验≥2000h无红锈——毕竟，商砼站的空气里，飘的不是花香，是氯离子和碱性粉尘。
✅ 防尘防潮电气柜升级：给PLC造个“恒温恒湿VIP包厢”
- 放弃传统IP54配电柜，全线升级为IP66+空调除湿一体柜（带露点监测与自动启停逻辑），柜内湿度长期控制在40%~60%RH，杜绝“冷凝水滴到CPU板”的世纪悲剧。
- 所有进线口采用硅胶密封穿墙套件+冗余导线槽，电缆弯曲半径≥8D，避免反复振动导致芯线隐性断裂（这玩意儿查起来比找初恋还难）。
- ▶️ 一个细节见真章：我们在柜门内侧加装了微型温湿度+震动三合一传感器，数据直连手机告警——不是为了炫技，而是当柜体被叉车蹭歪5°时，系统就已推送：“请检查右侧铰链螺栓预紧力”。
📌 速捷冷知识：
很多客户以为“电气柜防水=买个贵点的柜子”，其实90%的失效源于——
❌ 电缆进线未做U型滴水弯
❌ 散热风扇滤网半年未清理，积灰堵死风道
❌ 柜内照明灯镇流器老化漏电，反向击穿PLC输入端
→ 我们改造时，连一颗M4螺丝的材质（304不锈钢 vs 普通碳钢）都会写进BOM清单，并附扭矩值与复检周期。
3.2 数字化赋能措施：不堆屏幕，只埋“能说话的神经末梢”
智能化不是大屏上跑几个动画，而是——让设备自己开口说：“我快不行了”，而不是等它彻底躺平才报警。
✅ 加装振动/温度/应力物联网传感器：给120楼装上“工业脉搏仪”
- 在关键部位部署三类“沉默哨兵”：
▪ 骨料仓支撑梁 → 埋入光纤光栅应力传感器（精度±0.5με），实时监测微应变累积；
▪ 液压油缸活塞杆 → 加装MEMS振动传感器（频谱分析至10kHz），识别早期阀芯卡滞征兆；
▪ 水泥秤传感器基座 → 贴片式温度-倾角二合一探头，预警基础沉降或热胀冷缩偏移。 - 所有数据通过LoRaWAN低功耗广域网上传，不挤占原有工业以太网带宽，电池续航≥3年。
✅ 构建BIM运维模型：不是3D效果图，是“可点击、可追溯、可推演”的数字孪生体
- 基于竣工图纸+激光扫描点云，构建1:1轻量化BIM模型（WebGL格式，平板/手机可流畅查看）；
- 每台设备绑定唯一ID，点击即弹出：
▪ 历史维修记录（含更换部件照片、校准证书、工程师签字）
▪ 实时运行参数（来自IoT传感器）
▪ 维保提醒（如“液压站滤芯已运行287h，建议48h内更换”） - 更酷的是——支持故障场景模拟推演：比如输入“气动插板阀卡死”，模型自动标红关联管路、计算浆液滞留量、提示下游主机节拍调整建议。
✅ 接入MES生产调度平台：让120楼成为“产线大脑的左眼”
- 不搞信息孤岛！通过速捷定制的OPC UA网关+语义映射引擎，将120楼数据（计量精度、批次超差率、设备OEE）无缝注入客户MES；
- 实现三大闭环：
▪ 质量闭环：当某批次砂含水率偏差＞±0.3%，系统自动触发“加水补偿指令”并记录修正量；
▪ 排程闭环：MES根据120楼实时状态（如“水泥仓剩余量＜2小时”），动态调整订单优先级，避免“等料空转”；
▪ 成本闭环：统计每方混凝土的能耗（kW·h/m³）、气耗（Nm³/m³）、故障停机损失（元/分钟），生成单方成本热力图。
💡 真实价值测算（某泉州客户）：
升级后6个月数据：
- 计量超差率↓62%（从1.8%→0.68%）→ 年节约水泥损耗≈23万元
- 故障平均修复时间（MTTR）↓55%（从4.2h→1.9h）→ 年多产混凝土≈8600m³
- 备件库存周转率↑3.2倍 → 减少无效占压资金≈147万元
👉 没吹牛，全在财务部ERP系统里挂着呢。
3.3 长效运维机制建设：告别“救火队”，迎来“家庭医生”
修好120楼只是起点，让它十年不掉链子，靠的不是运气，是——一套看得见、摸得着、算得清的运维操作系统。
✅ 建立关键设备健康档案：不是Excel表格，是“会生长的电子病历”
- 每台核心设备（称重传感器、PLC主控、液压站、触摸屏）生成专属ID，档案包含：
▪ 出厂参数 + 现场标定曲线 + 历次维修影像 + 零件更换溯源（扫码看供应商批次）
▪ AI生成的“健康趋势评分”（基于振动频谱、温度漂移、通讯延迟等多维指标） - ▶️ 举个栗子：当某西门子PLC的“通讯延迟标准差”连续7天＞12ms，系统自动标记为“亚健康”，推送《总线诊断建议》（而非等到DP中断才亮红灯）。
✅ 推行预测性维护（PdM）：把“坏了再修”变成“修在坏前0.3秒”
- 不靠老师傅耳朵听，靠算法看：
▪ 对液压泵电机电流波形做小波包分解，提前14天识别轴承早期剥落；
▪ 对气动电磁阀线圈电阻变化建模，误差＞±8%即触发备件预警； - 维护工单由系统自动生成，含：
▪ 精确到“第3号水泥秤第2个传感器”的定位图
▪ 所需工具清单（含扭力扳手设定值）
▪ 标准作业视频（扫码即播，支持AR叠加指引）
✅ 定制化备件智能库存管理：让仓库从“杂物间”变“精准弹药库”
- 基于设备健康档案+历史故障率+供应商交付周期，AI动态计算：
▪ 每类备件安全库存阈值（如“称重传感器：常备3支，低于2支自动触发采购”）
▪ 最优订货点与经济批量（EOQ） - 仓库货架加装RFID+重量感应双校验标签，扫码入库/出库自动更新台账，杜绝“账上有、架上无”的经典谜题。
- ▶️ 速捷特色服务：我们为客户提供“备件共享池”——晋江、石狮、泉州三地仓库联动，A站缺的传感器，B站有货，2小时内闪送上门（顺丰冷链箱+防震泡沫+校准证书随货）。
📌 最后说句掏心窝的话：
很多客户问：“你们这升级，值不值？”
我们不答“值”，只甩出一张表——
| 项目 | 传统维保模式 | 速捷PdM+智能库存模式 |
|------|----------------|--------------------------|
| 年度非计划停机 | ≈127小时 | ≈31小时 |
| 关键备件缺货率 | 23% | ＜2% |
| 维修响应时效 | 平均4.8h（含确认、派单、抵达） | 平均1.3h（定位+备件+工程师同步出发） |
| 设备综合效率（OEE） | 71.5% | 86.3% |
——数字不会撒谎，它只忠于真实运行的数据。
而我们的角色，从来不是“卖方案的人”，
而是帮您把每一次故障，都变成一次系统免疫力的升级契机。
（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。）
✅ 下一章预告：
第4章《速捷实战工具箱：120楼焕新落地指南》
——从立项审批、预算编制、施工监管到员工培训，我们把“纸上蓝图”变成“车间现实”的全套动作拆解。
含：
🔹《120楼智能化改造可行性报告》模板（含政策补贴申报要点）
🔹《施工期生产保障责任矩阵图》（谁盯安全？谁管物流？谁守MES？）
🔹《操作员AI助手培训手册》（教老师傅用语音查参数、扫码看维修步骤）
（文末彩蛋：评论区扣【BIM模型】，免费领速捷《商砼站120楼轻量化BIM交互演示版》（支持PC/平板/微信小程序查看）👇）
