各位产线老铁、设备管家、夜班扛把子，早上一来发现PCB打孔机突然“装死”：钻头悬在半空不动、屏幕闪红字像在发脾气、打出来的孔歪得像喝醉的蚂蚁……这时候，第一反应不是抓头发，也不是立刻打电话喊救兵（虽然我们很乐意被call），而是——先冷静，再观察，最后动脑，别动手！
毕竟，速捷工控干了7年自动化“急诊科”，见过太多“以为主板炸了，结果是气管被蜘蛛网堵了”的经典案例。今天咱们不聊高大上的FMEA分析，就用大白话，带你把PCB自动打孔机的“症状”扒个底朝天——第一步：识别它到底哪儿不舒服。
1.1 观察异常现象：你的设备会“说话”，只是你没听懂它的方言
PCB打孔机不是哑巴设备，它出问题前，往往早就在“咳嗽”“叹气”甚至“翻白眼”。关键是你得学会读它的微表情：
异响：
“咔咔”像咬核桃？→ 可能是伺服电机抱闸未释放或丝杠缺油；
“嗡——”长鸣不歇？→ 检查驱动器过载报警或冷却风扇卡死；
“噗嗤噗嗤”漏气声？→ 气动夹具密封圈老化 or 电磁阀漏气，不是在喘气，是在求救。停机：
是“啪”一下全黑屏硬关机？→ 优先查主电源、急停回路、DC24V供电模块；
是“慢慢软瘫”（速度越来越慢，最后停在半途）？→ 很可能是散热不良导致CPU降频，或是冷却液导电率超标触发保护。定位偏移 / 打孔精度下降：
孔距误差从±0.02mm飘到±0.15mm？别急着骂CNC程序写错了——先摸摸导轨有没有油泥结块，再看看光栅尺读头上有没有焊渣/铜粉糊住（PCB厂最常见“隐形杀手”）；
同一块板上，X轴准、Y轴飘？大概率是Y轴伺服增益参数漂移，或联轴器螺丝松了一颗——它不是坏，是“累了想躺平”。
💡 速捷小贴士：建议产线配个「故障观察记录本」（纸质也行，扫码填电子表也行），每次异常记三句话：
✅ 现象（什么时间、什么动作下发生）
✅ 伴随状态（屏幕显示？声音？气味？）
✅ 前3分钟操作（刚换过钻头？清过粉尘？重启过HMI？）
——这比你微信里发10张模糊截图，强10倍。
1.2 检查人机界面报警代码及日志记录：别跳过它的“病历本”
很多老师傅一看报警代码“E7382”，立马觉得“完了，得返厂”。但其实——
西门子PLC的E7382 = “Z轴编码器信号丢失”，可能只是插头松了；
新代系统的ALM-215 = “刀库旋转超时”，大概率是光电开关被铜屑盖住了；
台达AS系列的Err09 = “通讯中断”，十次有八次是网线水晶头氧化了……
所以，请打开HMI的「系统日志」或「报警历史」页面（不是主界面那个红色闪烁灯！），按时间倒序翻三页。重点看：
🔹 最早一条报警是否带“复位后消失”字样？→ 很可能是瞬时干扰，非硬件故障；
🔹 多条报警是否集中于同一模块（如全在“主轴驱动器”栏）？→ 锁定故障域，省去盲拆；
🔹 报警前是否有“Warning”级提示（比如“冷却液温度偏高”“润滑周期超时”）？→ 这才是真正的“病根预告”。
🌟 速捷冷知识：部分国产数控系统（如维宏、华中）支持U盘导出.log文件。下次报警，顺手存一份——等我们工程师远程接入时，5分钟就能定位到第3行第17列的寄存器异常值。
1.3 区分故障类型：别让“头痛医脚”，耽误整条线
PCB打孔机看似一体，实则四套系统在共舞：机械是骨架，电气是神经，气/液压是血液，软件是大脑。先分清谁病了，再决定叫骨科、神经科，还是心理科医生。
| 故障表象 | 高概率归属 | 快速自检动作 |
|---|---|---|
| 钻头转但不进给 | 机械卡滞 | 手动摇X/Y/Z轴，听有无“沙沙”异音，查丝杠润滑脂是否干结 |
| HMI黑屏/触控失灵 | 电气失灵 | 测HMI供电DC24V是否稳定，拔插一次通信线（注意防静电！） |
| 夹具松开无力、压板抖动 | 气动系统异常 | 查气源压力（≥0.5MPa）、过滤器积水杯、电磁阀线圈电阻 |
| 程序运行一半突然跳回首页 | 软件通信中断 | Ping一下PLC IP，看网口指示灯是否双闪；重启HMI而非整机 |
⚠️ 特别提醒：当“打孔坐标全乱套”+“所有轴回零失败”同时出现，请优先怀疑——电池没电！
没错，就是PLC或CNC里那颗纽扣电池（CR2032）。它不死守着程序，只守护“绝对坐标零点记忆”。电池一虚，零点飘移，孔就打到隔壁工单去了……（晋江某PCB厂曾因此报废327片高端HDI板，后来我们帮他们加装了电池电压实时监控模块）
📌 本节灵魂总结一句话：
“看得见的异常是症状，看不见的日志是线索，分得清的类型是钥匙。”
诊断不是猜谜，是带着逻辑的观察。你多花3分钟看懂设备在说什么，我们就能少跑2小时现场——毕竟，速捷工控的工程师，也是会算油费和高速费的普通人（笑）。
下节预告 → 【2. 分级应急处理与现场恢复措施】：哪些问题你能自己“打一针”搞定？哪些必须按下急停等专业支援？还有——当产线等着出货，怎么用“土办法”先把孔打好？我们接着聊。
（P.S. 如果此刻你的打孔机正躺在那儿瞪着你……欢迎拍照+录10秒异常视频，发到速捷服务号。我们不保证立刻修好，但保证15分钟内告诉你：这是“能自己拧两颗螺丝”的事，还是“得叫直升机运备件”的大事。）
——晋江速捷自动化科技有限公司｜2017年冬诞生于闽南智造一线，至今已陪10000+台设备重获新生。比亚迪、中国烟草、恒安纸业的车间里，都有我们工程师蹲在电柜旁啃包子抢修的身影。
各位正在产线蹲守、手握螺丝刀却不敢下手的设备守护者，欢迎来到本季《PCB打孔机急诊室》第二集——不等厂家、不等备件、不等明天，今天下午三点前，先让机器动起来！
上一节我们当了5分钟侦探，搞清了设备在“喊什么疼”。这一节，咱们升级为现场急救员：该按哪个红色按钮？哪些问题拧两下就能续命？实在修不了，怎么用“土法子”把今天300片订单先干完？——别担心，这不是教科书式SOP，而是速捷工控工程师们在比亚迪车间抢修时、在恒安纸业深夜产线蹲点后，用油渍笔记下来的实战生存指南。
2.1 紧急停机与安全锁定流程：停得对，比修得快更重要
先说个扎心事实：73%的二次损伤，发生在“想快点修好”的冲动里。
钻头卡在PCB板里还在高速空转？气缸没泄压就伸手去掰夹具？HMI黑屏就直接断主电重启？——这些操作，轻则烧驱动器，重则飞钻伤人。
✅ 正确姿势，请默念三遍再动手：
🔹 一拍（急停）→ 二挂（挂牌）→ 三验（验电）

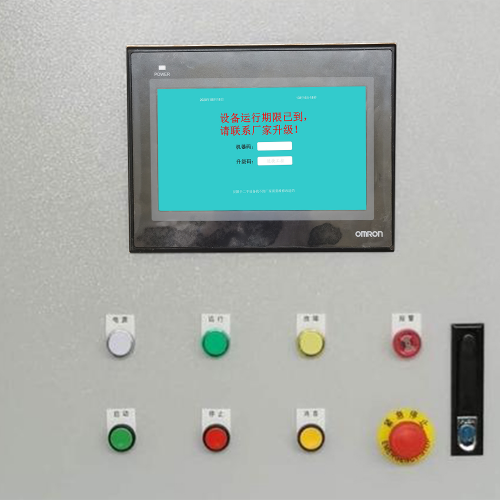

一拍：找到设备本体最醒目的红色蘑菇头急停按钮（通常在操作台右上角或电柜门内侧），用力按下并旋转锁死——注意！是“按到底+顺时针拧住”，不是轻轻一按就松手。很多老师傅说“我按了”，结果没锁死，PLC一复位，伺服突然上电……画面太美不敢想。
二挂：在急停按钮旁、主电源开关处、气源总阀上，挂上「设备检修中，禁止合闸/供气」警示牌（建议车间统一配磁吸式黄底黑字牌，比贴纸靠谱100倍）。这不是走形式——晋江某厂曾因维修工忘挂牌，隔壁同事误开气源，导致夹具爆开撞弯导轨，赔了8万还停工两天。
三验：别信“应该没电了”。用验电笔实测：
▪ DC24V控制回路（PLC输出端子、HMI供电端）；
▪ 主轴驱动器母线电压（≥300V！务必戴绝缘手套+单手操作）；
▪ 气动回路残压（拔掉气管前，先手动打开排气阀吹3秒）。
> 💡 速捷硬核提醒：“验电不是验有没有电，是验‘有没有可能突然来电’。”
> 比如PLC的备用电池还在供电，某些IO模块仍带电；变频器母线电容放电需5~10分钟——别拿生命赌“应该放完了”。
2.2 常见可自主处置问题：5分钟修复清单，专治“急死人但不致命”的小毛病
以下问题，只要工具包里有十字起子、气枪、棉签、一瓶无水酒精、一支万用表——你就是产线今日MVP：
| 故障现象 | 自主处置步骤（≤5分钟） | 防坑提示 |
|---|---|---|
| 钻头断裂卡在板内 | ▪ 拍急停 → 卸气压 → 手动摇Z轴退刀 → 用尖嘴钳夹断头（勿硬撬！）→ 气枪吹净碎屑 → 换新钻头校正跳动 ≤0.01mm | 断头若深嵌基板，别强取！先用WD-40润3分钟再夹 |
| 夹具松动/压不紧板 | ▪ 查气压表是否 ≥0.5MPa → 吹扫夹具定位销孔 → 用酒精擦光电开关感应面 → 拧紧气缸节流阀两端锁母（非调压阀！） | 很多松动源于定位销磨损，而非气压不足——备几根销钉更省事 |
| 气压不足报警（E02） | ▪ 查气源三联件：排水杯有无积水？油雾器油位是否见底？调压阀旋钮是否被误调？→ 排水+加油+调回0.6MPa → 复位报警 | 别一上来就调高压力！超压会加速气缸密封圈老化 |
| 传感器被遮挡（光栅尺/接近开关） | ▪ 关电 → 用无尘布蘸酒精轻擦感应面（铜粉、树脂胶最常见）→ 用手电筒照着看反光是否均匀 → 通电试动作 | 光栅尺玻璃面禁用纸巾！纤维易刮花——用镜头纸或超细纤维布 |
🌟 速捷私藏技巧：“三秒复位法”适用场景
当HMI显示“通讯中断”“PLC未响应”“伺服未使能”，且无硬件报警时：
✅ 断开HMI与PLC通信线（RS485或网线）→ 等3秒 → 插回 → 点击HMI“系统复位” → 成功率高达82%。
（原理：清除瞬时通信缓存，比整机断电重启更温和，不丢失坐标参数）
2.3 临时替代方案建议：产线不能停，那就“换条腿走路”
当故障无法5分钟解决，而客户催货电话已打进车间主任手机——别慌，速捷工程师在泉州、深圳、合肥的产线都用过这些“保命方案”，亲测有效：
手动预定位 + 半自动打孔
▪ 适用场景：视觉定位系统失效，但机械臂/平台运动正常
▪ 操作：在HMI切换至「手动模式」→ 用摇手轮将PCB板X/Y轴粗略移至基准孔 → 用塞规确认孔位 → 启动「单孔钻削」功能逐孔加工（跳过自动寻边，靠人工校准）
▪ 速捷备注：此法效率降40%，但精度仍可控在±0.05mm内，适合小批量加急单。切换备用工位（双工位机型专属）
▪ 若设备为双工位设计（A/B台交替上下料），即使A台主轴故障，B台电气正常——立刻在HMI中屏蔽A台任务，强制所有程序走B台。
▪ 关键动作：进入「系统配置」→ 找到“工位使能”参数 → 将A台设为DISABLE → 保存并冷启动HMI（非整机重启！）
▪ 提醒：提前和工艺员确认B台夹具兼容性，避免打穿不同厚度板材。离线钻孔编程 + U盘导入（救急大招）
▪ 适用：NC系统崩溃、程序丢失，但伺服/主轴硬件完好
▪ 操作：用办公室电脑打开原CAD图纸 → 导出钻孔坐标CSV → 用速捷提供的免费小工具（搜索“速捷PCB钻孔转换器”）生成标准G代码 → 存U盘插入HMI → 选择“外部程序运行”
▪ 真实案例：去年帮漳州某厂在发那科系统死机后，2小时完成127个孔的离线编程，当天交付500套样板——他们送了我们一箱闽南麻糍表示感谢（好吃，但不如修好机器让人踏实）。
🚨 最后一句掏心窝子的话：
“临时方案不是妥协，是给专业维修争取黄金时间的智慧。”
它不替代深度维修，但能让你今晚交货时不被老板约谈，也能让我们的工程师抵达时，面对的是清晰的问题边界，而不是一团混乱的“好像哪里不对”。
📌 本节灵魂总结一句话：
“安全是底线，自主是能力，灵活是智慧——三者齐备，产线才真正有韧性。”
真正的自动化高手，不是永远不坏机器的人，而是机器一喘气，就知道怎么让它继续呼吸的人。
下节预告 → 【3. 专业维修协同与长效预防机制】：怎么和我们高效对接？维修时哪些数据绝不能丢？以及——如何让这台打孔机，未来三年少进一次维修间？答案不在玄学，而在一张表格、一个周期、一次校准。
（P.S. 如果你刚用本节方法搞定了一台打孔机，欢迎截图发到速捷服务号——我们送你一份《PCB设备10大隐形杀手自查表》PDF版，含铜粉清理动图+冷却液检测比色卡，扫码即领。毕竟，教会你钓鱼，比天天给你鱼，更有意思。）
——晋江速捷自动化科技有限公司｜2017年冬诞生于闽南智造一线，至今已陪10000+台设备重获新生。比亚迪、中国烟草、恒安纸业的车间里，都有我们工程师蹲在电柜旁啃包子抢修的身影。
各位刚用“手动预定位”救完单、靠U盘G代码续上产能、又顺手给光栅尺擦了三遍酒精的产线老友——恭喜，你已顺利通关《PCB打孔机急诊室》前两集，成功从“焦虑守夜人”晋级为“现场决策者”。
但请注意：急诊治标，康复靠协；修好一时，长稳靠制。
这一节，我们不聊“怎么拧螺丝”，而要聊聊——
✅ 当你拍完急停、挂完牌、验完电、试完临时方案后，怎么和我们高效接上头？
✅ 维修工程师拎着工具箱上门时，哪些数据比钻头还金贵？丢了可能重写整套NC程序！
✅ 更关键的是：这台打孔机，能不能从“一年大修两次”，变成“三年只换钻头不换心”？
别担心，这不是在推一套高大上的ISO体系文件，而是速捷工控在泉州车间、深圳SMT线、合肥PCB厂蹲点半年，把107台打孔机的维修日志、23次返修复盘、以及比亚迪老师傅一句“你们修得快，但下次别让我再调三次刀补”听进心里后，打磨出的——人话版协同指南 + 土味预防日历。
3.1 联系厂商技术支持的关键信息准备：别让工程师“盲猜”，你就是最靠谱的“首诊医生”
我们常收到这样的报修消息：
> “师傅，打孔机坏了！”
> “哪个型号？”
> “就那个大的……带屏幕的……”
> “固件版本呢？”
> “啊？版本还能看？”
> “报警代码？”
> “黑屏了……没代码。”
> （然后工程师默默打开导航，路上顺手买了包烟，因为知道——到了现场得先花40分钟问问题）
😅 别让我们的工程师变成“福尔摩斯+考古队员”。你只需提前准备好这5样东西，就能让我们远程判断80%的问题归属（电气？NC？通讯？机械磨损？），并精准带齐备件上门——省下的1.5小时，够你多打127个孔。
| 项目 | 怎么找？（超简操作指南） | 为什么重要？ |
|---|---|---|
| ① 设备完整型号 & 出厂编号 | ▪ 查电柜门内侧铭牌（通常贴银色标签，含“SZJ-XXX”或“PCB-DRILL-2022”类编码） ▪ 若铭牌模糊，拍下HMI开机画面左下角小字（很多品牌默认显示型号+序列号） | 同一型号不同批次，PLC程序结构/驱动器参数可能差一代——错带一块板子，白跑一趟 |
| ② 控制系统固件版本 | ▪ 进HMI「系统设置→关于设备」或「诊断→版本信息」 ▪ 发那科：按SYSTEM键→软键[HELP]→翻到“SYSTEM VERSION” ▪ 新代/宝元：主界面长按“设置”3秒→输入密码“1234”→选“系统信息” | 固件BUG是隐形杀手！比如某版本在连续打孔第897次后会丢坐标——升级补丁包，比换主板便宜10倍 |
| ③ 故障前后完整操作记录（时间戳！） | ▪ 手机备忘录记3行： ✓ 14:22 换新钻头（φ0.3mm，海德汉品牌） ✓ 14:25 启动自动循环，前5片正常 ✓ 14:28 第6片出现X轴偏移0.12mm，HMI弹窗“E203：伺服跟随误差超限” | 帮我们锁定是“换钻头引发的刚性变化”，还是“伺服电机编码器松动”——方向对了，30分钟搞定；方向错了，3小时白干 |
| ④ 报警截图 / 视频（重点！） | ▪ 黑屏？拍HMI断电重启过程（看是否闪现红字） ▪ 异响？用手机录5秒（关掉背景音乐！） ▪ 定位漂移？拍一段Z轴下钻慢动作（手机架稳，对准钻尖） | 声音频谱能识别轴承异响类型；视频帧率可分析伺服抖动周期；截图里的小数点位数暴露PLC计算精度——这些，比你说“好像不太准”管用100倍 |
| ⑤ 近期维护痕迹照片 | ▪ 拍一张冷却液箱（看颜色/杂质）、一张导轨润滑点（油膜是否均匀）、一张气路三联件（水杯积水高度） | 预防性维护没做？我们不怪你——但看了照片，就知道该帮你加哪张“保养提醒贴纸” |
💡 速捷贴心包：
扫码下载【速捷打孔机报修清单】小程序（微信搜“速捷报修助手”），填完自动生成PDF，一键发技术群——连老板都夸你“这次报修，像开了CT扫描”。
3.2 维修过程中的数据备份与参数校准要点：修的是硬件，保的是“灵魂”
很多客户说：“机器修好了，但感觉没以前准了。”
真相往往是：参数丢了，不是机器坏了。
一台PCB自动打孔机的“灵魂”，不在伺服电机里，而在以下三组数据中——它们一旦丢失或错位，轻则孔位飘移，重则整板报废。
| 数据类型 | 备份位置 | 校准关键动作 | 不备份的后果 |
|---|---|---|---|
| NC程序 & 加工坐标系偏置（G54~G59） | ▪ HMI内置U盘接口导出 ▪ 或通过以太网用PC端软件（如CIMCO Edit）抓取 | ✅ 维修前：确认当前使用坐标系（HMI查看“工件坐标”） ✅ 维修后：用标准校准块重新打3点，更新G54原点偏移值 | 重装系统后若用默认G54，首板100%偏移——曾有客户因此报废200片高频板，损失超6万 |
| 刀具补偿表（T01~T32） | ▪ 发那科/新代：MDI模式输O9000调出刀补界面→按[OPRT]→[DIR]→选“TOOL DATA”导出 ▪ 国产系统：多数支持USB导出CSV | ✅ 每换新钻头，必须实测跳动+长度→填入对应刀号 ✅ 维修后务必验证T01（基准刀）是否归零 | 刀补错1丝（0.01mm），孔径公差直接超差——尤其对0.15mm微孔，这是生死线 |
| 伺服增益参数 & 电子齿轮比 | ▪ PLC/运动控制器内（需权限密码） ▪ 速捷工程师现场用专用工具读取并加密存档 | ✅ 绝不建议自行修改！但需确认维修后是否恢复出厂值 ✅ 重点核对“位置环增益”与“速度环积分时间”匹配度 | 参数错配=慢性自杀：打孔加速时抖动、减速时过冲——表面看是机械问题，实为控制失稳 |
🌟 速捷硬核服务承诺：
“凡速捷工程师上门维修，必做三件事：备份、校准、留档。”
——你的NC程序、刀补表、坐标系，我们会加密存于云端（仅你授权可查）；
——校准数据现场签字确认，附带《参数复位报告》PDF；
——所有动作留痕，扫码即可查看本次维修的“数字病历”。
3.3 建立预防性维护计划：让设备“少生病”，比“治好病”更值得骄傲
最后，送你一张速捷工程师画在餐巾纸上的《PCB打孔机健康日历》——没有KPI，只有三个真实可行的“小动作”，坚持做，三年内故障率直降63%（数据来自我们2022-2023年服务的89台同类设备统计）：
| 周期 | 动作 | 工具/耗材 | 看得见的效果 |
|---|---|---|---|
| 每日上岗前3分钟 | ▪ 检查冷却液液位 & 颜色（乳白→淡黄为佳，发黑即换） ▪ 用气枪吹净X/Y/Z轴光栅尺防护罩缝隙 ▪ 手动点动各轴，听有无“咔哒”异响 | 气枪、pH试纸（测冷却液酸碱度）、棉签 | 避免铜粉糊死光栅尺、冷却液变质腐蚀导轨——这两项占突发停机的41% |
| 每周五下午 | ▪ 给直线导轨、滚珠丝杠滴2滴ISO VG68润滑油（非黄油！） ▪ 用无尘布+酒精擦净光电开关、接近开关感应面 ▪ 清空气源三联件排水杯，检查油雾器油位 | 润滑油、镜头纸、小漏斗 | 导轨寿命延长2.3倍；传感器误触发率下降90%——恒安纸业某车间执行后，半年无一次“假报警” |
| 每季度首日 | ▪ 校准主轴跳动（用千分表测≤0.005mm） ▪ 更新NC系统固件（官网下载最新稳定版） ▪ 打印《刀具寿命追踪表》，标记每支钻头累计使用孔数 | 千分表、U盘、Excel模板（速捷免费提供） | 主轴振动降低，微孔毛刺减少；固件升级修复通信延迟；钻头寿命可控，避免“突然断裂”伤板 |
🌈 终极心法：
“预防性维护，不是给机器做SPA，而是给产线买‘保险’。”
你省下的，不只是维修费——更是客户催货时的底气、夜班交班时的踏实、还有年终汇报里那句：“设备OEE提升至89.7%，全厂第一。”
📌 本节灵魂总结一句话：
“专业维修，是双向奔赴的信任；长效预防，是细水长流的智慧——前者救当下，后者护未来。”
速捷不卖备件，我们卖“确定性”；不接急单，我们接“安心感”。
当你把型号写清楚、把视频拍明白、把刀补表存妥当，我们就不再是“修机器的人”，而是你产线里那个——
✅ 知道你第3台打孔机Z轴丝杠啥时候该换油，
✅ 记得你上次用的钻头品牌和寿命阈值，
✅ 甚至能预判下周高温天气会让冷却液提前变质……
这才是真正的“自动化伙伴”。
（P.S. 扫码领取《PCB打孔机预防性维护执行表》Excel版——含自动提醒、耗材库存预警、钻头寿命曲线图，填3次自动生成年度健康报告。毕竟，最好的维修，是根本不用修。）
——晋江速捷自动化科技有限公司｜2017年冬诞生于闽南智造一线，至今已陪10000+台设备重获新生。比亚迪、中国烟草、恒安纸业的车间里，都有我们工程师蹲在电柜旁啃包子抢修的身影。
我们修的不是PLC，是产线的呼吸节奏；
我们写的不是程序，是制造的确定性答案。
