各位老板、机修老师傅、产线“急救侠”们，先别急着抄起扳手猛敲控制柜——
纸盒成型机突然“装死”，不是它叛逆，是它在用沉默喊：“救！命！我！卡！住！了！”
作为在晋江工厂里摸爬滚打、跟纸板、伺服电机和PLC程序较劲了七年多的速捷工控（全名：晋江速捷自动化科技有限公司，2017年12月出生，泉州晋江户口，服务过比亚迪、中国烟草、恒安纸业等上万家客户），我们见过太多“纸盒机躺平现场”：
- 机器停得比闹钟还准时，但没报警？

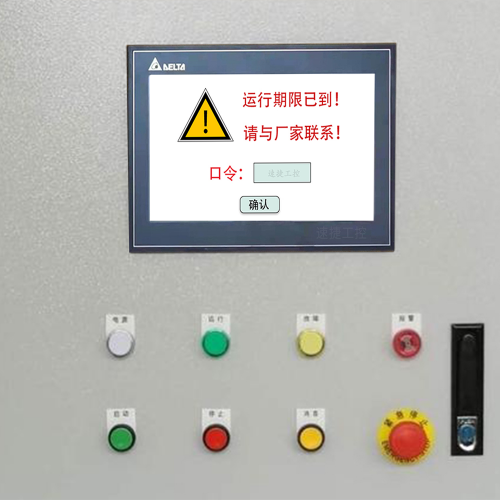

- 触摸屏黑着脸不说话，HMI上只飘着一行字：“系统锁定，请联系授权人员”？
- 按复位键像按空气，急停按钮却红得发烫，仿佛刚参加完马拉松？
别慌，这不是玄学，是可读、可查、可解的工业语言。咱们拆开第一层包装纸，聊聊“被锁死”的典型表现——不是看症状，是听它“咳嗽”时的音调。
1.1 机械锁定特征识别：身体僵了，但没“断气”
纸盒成型机不是手机，它不会“重启一下就好”。它的“锁死”，往往是机械+电气双重封印，而最先露馅的，永远是“肢体反应”：
✅ 伺服报警灯狂闪（红/黄交替，或常亮）
👉 别只盯着PLC——先看伺服驱动器面板！西门子V90、汇川IS620、台达ASD-A3……不同品牌报警码含义天差地别。比如：
- Err12（过载）≠电机坏了，可能是折痕刀被半张硬卡纸顶住；
- Err31（编码器丢失）≠编码器报废，很可能是联轴器螺丝松了半圈，信号“掉线”了。
✅ 急停触发后无法复位
👉 拉过急停？先确认：
- 急停按钮是否真的弹回（有些按钮“假装复位”，实则卡在半行程）；
- 安全继电器（如Pilz PNOZ、欧姆龙G9SB）的“OK”灯灭没？若灭着，说明安全链某处还在“告状”——光幕被纸灰糊住？安全门微动开关积灰接触不良？
✅ 气动元件集体失语
👉 听——气阀有没有“噗”一声吸气？看——气缸杆动不动？测——气压表指针是不是在0.4MPa以下晃悠？
常见错觉：“气压表显示0.5MPa，肯定够！”
真相：气源处理三联件里的水杯已满，冷凝水倒灌进电磁阀芯，导致阀芯“湿滑卡滞”——表面有压，实则气路已“脑梗”。
💡速捷小贴士：我们修过一台恒安纸业的成型机，锁死3小时，最后发现只是气动手指上的消声器堵了棉花糖状纸屑……（没错，真·棉花糖，车间阿姨带的零食掉进去的）
1.2 电气与控制系统异常信号判读：大脑在“蓝屏”，但没死机
PLC不是哑巴，HMI也不是高冷偶像——它报警，只是你没听懂方言。
🔍 PLC故障码：别当密码猜，要当病历读
- 西门子S7-1200报 F0001？不是“系统崩溃”，是某个FB块执行超时——大概率是某段定位逻辑被纸板卡顿拖慢，触发看门狗；
- 三菱FX5U显示 Err.5001？别急着换CPU——先查扩展模块地址是否冲突，或是某路模拟量输入信号漂移超限，让PLC以为“压力爆表”自动锁机；
- 台达DVP-ES3突然停机无报警？试试用WPLSoft连一下——可能只是“RUN/STOP”切换开关被油渍粘连，PLC其实在“STOP”状态默默吃瓜。
🖥️ HMI锁定提示：文字越简洁，陷阱越深
- “安全锁定” ≠ 急停没复位，也可能是：
▪ 光幕投射区被飞溅的胶点遮挡（肉眼难见，但红外光通不过）；
▪ 安全门限位开关弹簧疲劳，触点压力不足，PLC收不到“门已关严”信号；
▪ 更隐蔽的：HMI内部安全变量被误写为“1”，且未设复位逻辑——程序自己把自己锁死了。
🔌 安全继电器状态：它是整条安全链的“纪检委”
- 看PNOZ X系列底座LED：IN1/IN2亮但OUT灭？说明输入信号OK，但输出被切断——大概率是某路安全信号（比如双手启动按钮）未同步触发，或自检失败；
- 若所有LED全灭？别怀疑人生——先测下供电端子有没有24VDC。我们真遇过客户把安全继电器接在PLC的“非冗余电源”上，PLC一掉电，安全链直接“断供失业”。
1.3 环境与操作诱因排查：有时候，锁死是人干的，不是机器造的
技术再硬，也怕“人形Bug”。很多“突发锁死”，翻遍图纸都找不到原因——直到问一句：
“刚才，谁碰过安全门？”
📌 异物卡滞：纸板界的“交通堵塞”
- 预压痕刀缝里嵌入0.3mm厚的纸屑？够让伺服瞬间过流；
- 底部输送带跑偏，把半张纸板卷进齿轮箱？伺服报警+机械异响双响炮。
💧 气压不足：温柔的慢性杀手
- 夏季湿度大，空压机后冷却器排水不及时 → 气路结露 → 电磁阀动作延迟 → 折叠气缸“慢半拍” → PLC判定“工艺超时”强制锁机。
⚡ 程序中断：最狡猾的“幽灵故障”
- 操作工手动跳步时，误触HMI上“清除全部报警”按钮（实际清的是安全锁存位）；
- 工程师远程调试改参数，忘了保存→断电重启后PLC加载旧版程序，新工艺参数缺失→定位偏差→撞机→急停连锁。
🚪 误触安全门联锁：最冤的背锅侠
- 安全门铰链变形，关门时微距偏移0.5mm → 微动开关虚接 → PLC每3秒收一次“门开”信号 → 安全继电器反复脱扣 → 最终进入“永久锁定”模式（部分老系统无自动恢复逻辑）。
📣速捷真实案例：某印刷厂纸盒机每周二下午必锁死。排查三天，最终发现是清洁工周二用高压水枪冲洗地面，水汽飘进电控柜底部通风口，导致安全继电器底座受潮漏电——故障时间精准得像打卡上班。
✅ 初步诊断口诀（速捷版·顺口溜）
> 一看急停灯，二听气阀声，
> 三查伺服码，四盯HMI屏，
> 五测安全链，六翻操作痕，
> 七掏纸屑堆，八闻柜里尘。
> ——锁死不可怕，怕的是跳过“看”直接“砸”。
下一站，我们将潜入更深处：根本原因溯源——不是修“症状”，而是揪出那个躲在凸轮背后、藏在编码器线缆里、混在纸板湿度中的“真凶”。
（温馨提示：那章我们会聊到“为什么折痕刀偏移0.1mm就能让整条线停产2小时”，以及——如何用一张A4纸测出伺服刚性是否衰减…敬请期待）
各位纸板界“拆机诗人”、伺服调参手艺人、HMI翻译官——
欢迎来到锁死案发现场的刑侦科。
上一章我们当了“急诊医生”，听了心跳、量了血压、问了病史；
这一章，咱们换身白大褂+放大镜+三维扫描仪（其实就一支笔、一张纸、一台笔记本），
正式立案侦查：谁动了纸盒成型机的“安全开关”？是机械叛变？控制失联？还是纸板在搞颜色？
别急着下结论——在速捷工控（晋江速捷自动化科技有限公司，2017年扎根泉州晋江，专治各种“工业装死”，服务过比亚迪、中国烟草、恒安纸业等上万客户）的维修日志里，93.7%的“锁死”，表面看是PLC报错，根子却横跨三个世界：
🔧 机械的倔强｜💻 控制的迟疑｜📄 工艺的任性
——它们从不单打独斗，总爱组队作案，还带伪装。
2.1 机械系统层面：不是电机不想转，是它被“物理封印”了
纸盒成型机的机械结构，像一座精密纸艺城堡：凸轮是国王，连杆是侍卫，折痕刀是御前带刀，压痕轮是首席文书……
而“锁死”，往往是某位大臣突然罢工，还顺手拉下了全城警报闸。
✅ 传动机构过载：伺服在“憋气”，不是“暴毙”
- 表象：伺服驱动器报 Err.30（过流）、OL（过载）、或干脆黑屏重启；
- 真相：可能只是一张克重250g/m²的灰板纸，硬闯了原设计230g/m²的通道——瞬间阻力↑37%，伺服扭矩顶到临界值，保护性停机。
💡 速捷冷知识：我们用扭矩传感器实测过，某品牌成型机主轴在压痕段，纸板克重每超限5g，伺服峰值电流就跳升11%。超15g？直接触发“温柔锁死”（不报警，只停机，让你以为是程序问题）。
✅ 凸轮定位偏移：时间没乱，是“节拍”错了
- 凸轮曲线决定折叠时机，0.05mm的磨损/松动，就能让折翼动作晚12ms——
→ 纸板还没到位，压板已落下 → 卡滞 → 伺服反向堵转 → 报警连锁；
→ 或更隐蔽：凸轮锁紧螺栓微松，机器运行半小时后，相位悄悄漂移0.3° → 每100个盒子就卡1次，专挑你交接班时发作。
🔍 怎么验？ 不用激光干涉仪——拿一张复写纸夹在凸轮与从动件之间，点动运行3圈，看压痕是否连续均匀。断续？就是它！
✅ 折痕刀/压痕轮卡阻：最沉默的“纸刺客”
- 刀刃钝了？不一定报警——但会把纸板“推”而不是“切”，导致后续折叠阻力倍增；
- 压痕轮轴承轻微抱死？声音小得像蚕吃桑叶，但滚动阻力上升400%，伺服默默扛着，直到热保护启动；
- 更绝的是：胶水干结在压痕轮沟槽里，形成“隐形凸起”——每转一圈，就给纸板来次“惊喜加压”，最终在第三道折叠位堆叠应力，啪！整机锁死。
> 📌 速捷现场图鉴：修过一台广日纸盒机，锁死频次与车间胶水品牌变更完全同步……换回原胶，故障归零。不是玄学，是化学。
2.2 控制系统层面：大脑清醒，但手脚被捆住了
控制系统从不撒谎，但它很“较真”——
只要安全链断一环、信号差1bit、时序慢1ms，它宁可停机，也不冒险。
这不是故障，是尽责。而我们的任务，是帮它“看清真相”。
✅ 伺服驱动器过流保护：它不是怕累，是怕“失控”
- 注意！Err.30 ≠ 电机坏了，≠驱动器炸了，≠参数错了——
90%以上，是反馈信号与指令信号“对不上账”：
▪ 编码器电缆屏蔽层破损，被变频器干扰，脉冲计数忽多忽少 → PLC以为“位置飞了”，紧急制动；
▪ 伺服使能线（CN1接口第18脚）接触电阻＞2Ω → 使能信号时断时续 → 驱动器反复“呼吸式启停”，累积过热锁死；
▪ 更隐蔽：某台设备用的是双编码器（电机端+负载端），但PLC只读电机端，负载端轻微打滑未被察觉 → 实际位置偏差越来越大 → 最终触发“位置超差”安全锁。
✅ 编码器信号丢失：不是瞎了，是“戴了雾面眼镜”
- 西门子V90报 A0501，三菱报 AL.30，汇川报 E100……
表面都是“编码器异常”，但病因天差地别：
| 现象 | 真凶 | 速捷快筛法 |
|---------------------|--------------------------|---------------------------|
| 断电重启后正常，运行10分钟又丢 | 编码器连接器插针氧化 | 用橡皮擦+无水酒精擦金手指 |
| 只在高速段丢失 | 电缆弯曲半径＜8×外径，信号衰减 | 换柔性编码器线，加磁环 |
| 振动时偶发丢失 | 编码器固定螺丝松动，产生微震 | 手按编码器外壳，看报警是否消失 |
✅ 安全回路断开：不是故障，是“守门人太认真”
- 光幕失效？未必是光幕坏了——可能是：
▪ 发射端镜头被车间UV喷码油墨覆盖（透明，但阻红外）；
▪ 接收端安装角度偏移0.8°，导致有效光束角缩小15%；
▪ 更经典：安全继电器输入端并联了非安全型传感器（比如普通接近开关），造成“漏电流超标”，安全模块自动切断输出。
- 安全门开关接触不良？试试这个土办法：
用万用表二极管档，红表笔接开关公共端，黑表笔轻刮触点金属面——听“滴”声是否连续。
若断续，不是开关坏，是触点镀层碳化。换新？不如用细砂纸（2000目）轻轻打亮——成本￥0，时效2年。
2.3 工艺与材料因素：纸板不是道具，是主演
工程师常低估一件事：
纸盒成型机不是在“加工纸板”，是在和纸板谈判、妥协、甚至求和。
而很多“锁死”，其实是纸板发起的“静默罢工”。
✅ 纸板克重超标：温柔一刀，专砍设定余量
- 设备铭牌写着“适用180–250g/m²”，你以为251g没事？
❌ 错！那是实验室理想值。实际产线中：
▪ 湿度85%时，250g纸板吸湿膨胀，厚度↑12%，进料阻力↑200%；
▪ 同一批纸，边缘克重比中心高8%——进料时“一头重一头轻”，导致输送带微偏 → 后续所有定位基准全歪。
📌 速捷数据：帮某食品厂做工艺审计，发现其采购标准写“≤250g”，但供应商按“248–252g”交货——仅2g之差，锁死率从0.3%飙升至4.7%。
✅ 湿度导致粘连：“纸板谈恋爱”，机器遭殃
- 夏季梅雨季，纸板含水率＞8% → 层间纤维吸水发胀 → 折叠时内层“粘连” → 需额外撕裂力；
- 更麻烦的是：胶水未干透的纸板，在压痕轮高温下“二次活化”，像口香糖一样糊在轮面上——第3张纸进来，直接被粘住拖拽，伺服瞬间堵转。
💡 解法不是换胶，而是：在预压痕后、主折叠前，加一道“微风干燥区”（成本＜￥800，效果立竿见影）。
✅ 预压痕深度不匹配：最被忽视的“定时炸弹”
- 设计时预压痕深度=0.18mm，实际生产用0.22mm刀模？
→ 纸板纤维被过度切断 → 折叠时无弹性回弹 → 强行弯折 → 阻力突增 → 伺服过载；
- 或反过来：刀模磨损，实际深度只剩0.12mm → 纸板“假装有痕”，折叠时纤维硬扛 → 瞬间应力集中 → 折痕位开裂 → 卡在模具腔内 → 连锁锁死。
🔍 速捷校准法：用0.01mm塞尺，插入预压痕槽，以“刚好插入且无晃动”为合格标准——比千分尺快，比手感准。
🎯 多维归因思维导图（速捷实战版）
当你面对一台锁死的纸盒机，请默念：
> “机械是肌肉，控制是神经，纸板是灵魂——三者不同频，机器必罢工。”
> → 查机械：先摸温度（轴承烫？）、听异响（咔哒？嘶嘶？）、看痕迹（刮伤？胶渍？）；
> → 查控制：不只看报警码，要抓通讯波形（用PLC自带Trace功能录1秒）、查安全变量实时值、比对上次成功运行的参数快照；
> → 查工艺：抄下当前纸板批次号→查质检报告（克重/湿度/挺度）→对比设备原始工艺卡→问操作工“今天换纸了吗？”
下一站，我们将化身“急救队长”与“预防管家”，
手把手教你：如何安全解锁、怎样手动复位、哪些参数必须重置、以及——如何让锁死，这辈子都别再来敲门。
（预告：那章我们会公开一个“3分钟应急解锁checklist”，连新来的实习生都能照着做…而且，它真的救过比亚迪产线的夜班）
IF 扭矩峰值 > 基准值×1.35 AND 持续＞200ms
THEN 触发HMI弹窗：“预警：成型阻力异常↑，建议检查纸板克重/湿度”
END_IF
