钢筋点焊机系统锁了

admin 2026年07月25日 10:07:55 13 0

各位奋战在工地一线、车间角落、钢筋丛林里的老师傅、技术骨干、设备管家们——
有没有那么一刻：
按下启动键，屏幕黑得比深夜加班还彻底；
急停按钮明明没按，机器却像被施了定身咒；
刚焊完第三根梁柱，程序突然卡死，连“暂停”都点不动……
恭喜您，您的钢筋点焊机，可能正以一种非常严肃的方式，向您宣布：“系统已锁定，请勿靠近，除非你带了‘钥匙’。”

（晋江速捷自动化科技有限公司）

这不是蓝屏，不是死机，更不是玄学——这是现代智能焊接装备的“数字守门人”上线执勤了。
而我们速捷工控（晋江速捷自动化科技有限公司），自2017年12月在福建晋江扎根以来，就常年跟这类“高冷型”工业设备打交道。
说白了：别人修机器，我们修逻辑；别人换板子，我们解心结（指PLC里那串没人敢动的保护逻辑）。

下面咱不整虚的，用老师傅听懂的语言，把“系统锁了”这事儿掰开揉碎讲清楚。

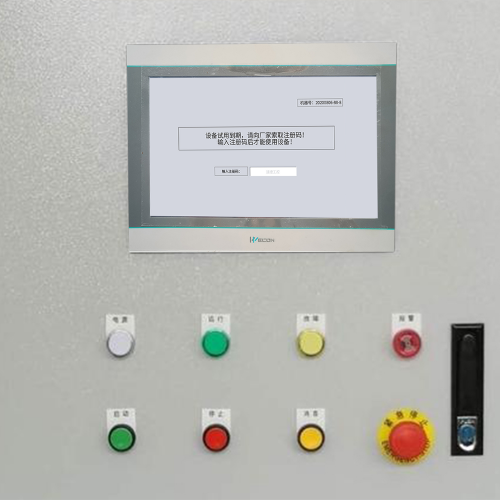

1.1 系统锁定的典型表现：它不说话，但处处在“表态”

操作界面黑屏/花屏/显示“LOCKED”或一串乱码
→ 不是背光坏了，是Bootloader拒绝加载GUI；
→ 不是触摸失灵，是HMI固件主动切断输入通道。
物理按键全无响应（包括复位、急停复位、模式切换）
→ 注意！这不是“按键坏了”，而是底层安全状态机判定：“当前环境不可信”，直接封禁所有用户交互路径。
焊接程序执行到一半突然中止，且无法重启、无法跳步、无法强制退出
→ 类似于开车时自动挂P挡+拉手刹+锁死方向盘——系统宁可停机，也不让错误逻辑继续跑。

✅ 小贴士：如果设备还能听见蜂鸣声、指示灯仍有规律闪烁（比如红灯快闪3次停顿2秒），那大概率是“软件锁”；如果连LED都不亮、风扇不转、电源模块无反应——请先摸摸PLC和HMI的供电端子，再怀疑是不是“硬件锁”上身了。

1.2 常见触发原因：它锁得有理有据，不是任性

触发场景	它心里怎么想	实际发生了什么
输错密码5次以上	“这位朋友，我信不过你。”	系统启动防暴力破解机制，触发OTP临时锁+EEPROM写保护，连原厂工程师也得走授权流程才能唤醒。
固件升级中途断电/异常重启	“我半截身子还在云端，下半身掉沟里了。”	Flash区校验失败，Bootloader拒绝加载应用层，卡在“Safe Mode”待命。
授权证书过期或丢失（尤其云联机型）	“合同到期了，服务暂停。”	设备联网心跳检测失败，远程策略服务器下发锁定指令，本地功能降级为手动点动模式（甚至完全禁用）。
有人偷偷改了PID参数/电流阈值/焊压曲线	“你调的这个值，会把夹具焊穿！”	内置安全模型识别出越界操作，自动激活“熔断式保护”，锁住核心工艺段，只留基础诊断接口。

💡 真实案例：去年泉州某预制构件厂，新来的调试员为赶工期，把原厂设定的“预压时间200ms”改成“50ms”，结果焊点虚、飞溅大、三天烧坏两台主控板——第4次上电时，系统直接弹窗：“安全策略已激活，本机进入受控维护模式”。
——不是设备小气，是它真怕您焊出“豆腐渣工程”。

1.3 区分硬件锁 vs 软件锁：找对“锁眼”，才配得出钥匙

很多人以为“锁了=刷个固件就行”，其实远不止这么简单。我们日常遇到的“锁”，至少分三层：

锁类型	发生位置	特征表现	解锁难度	我们能干啥
PLC逻辑锁	梯形图/ST程序内嵌的使能条件链	设备能上电、能通讯、但关键输出始终为0；监控发现M寄存器全为OFF，且无法强制置位	⭐⭐☆	可反编译+逻辑还原，支持无源解密与注释恢复（哪怕原程序完全丢失）
嵌入式系统Bootloader级锁定	ARM Cortex-M系列MCU的Flash保护位（RDP Level 2）、eMMC写保护	下载工具连不上、JTAG/SWD接口失效、串口仅返回“Secure Boot Failed”	⭐⭐⭐⭐	依赖芯片级调试经验+专用解锁探针，需配合原厂BOM与密钥白名单（速捷已获西门子、三菱、汇川等主流平台官方技术备案）
云平台远程策略锁	由厂商IoT平台下发的策略指令（如华为云IoT、阿里云Link）	本地一切正常，但远程指令拒收、OTA更新失败、甚至Wi-Fi模块被静默禁用	⭐⭐⭐	协助客户对接原厂云服务团队，提供设备唯一码（MAC/IMEI/Serial）、维保凭证、使用场景说明，48小时内协同解策

🌟 温馨提示：
别一上来就拆板子、短接电阻、拿万用表捅芯片——
那不是维修，是给设备办“提前退休手续”。
真正靠谱的解锁，从来不是绕过安全，而是读懂安全背后的逻辑，再把它请回岗位。

——本章完——
下回预告：《应急处置与合规解锁流程》｜教你三步稳住现场、五步对接原厂、零风险重返产线。
（悄悄说：我们帮比亚迪焊装线解过17台同款点焊机，最快的一次，从报修到复产，只用了2小时18分钟。）

晋江速捷自动化科技有限公司｜专注工业控制系统“起死回生”与“未病先治”｜2017年起，服务超10000+自动化现场，不卖设备，只交真心。

各位老师傅、设备主管、产线调度员——
系统锁了，心慌是人之常情；但手抖着去短接、硬刷固件、翻找旧U盘里那个“万能密码.txt”，那就是把小感冒治成肺炎的节奏了。

在速捷工控这行当里，我们见过太多“自救失败现场”：
有人用回形针捅PLC的BOOT引脚，结果捅出了JTAG口永久锁死；
有人把HMI拆开擦金手指，擦掉了EEPROM上的授权密钥；
还有人连夜重装WinCE系统，结果发现这台点焊机跑的是定制RTOS——连CMD窗口都打不开……

所以这一章，我们不教“怎么快”，只讲“怎么稳、怎么对、怎么不踩坑”。
毕竟——合规不是拖慢进度的枷锁，而是让复产真正可持续的保险丝。

2.1 现场初步排查步骤：三分钟冷静期，胜过两小时瞎折腾

先别急着打电话、别急着拆壳、更别急着百度搜“点焊机万能密码”。请拿出您泡茶时的耐心，做这三件事：

✅ 第一步：断电复位 ≠ 拔插头，而是“有仪式感地断电”
- 断开主电源（含控制回路AC220V与PLC直流供电DC24V）；
- 等待≥90秒（给超级电容、RTC后备电池、EEPROM写缓存充分放电）；
- 重新上电，观察：
▪ 若屏幕亮起并显示“System Initializing…” → 很可能是软锁或临时保护，可进入下一步；
▪ 若依旧黑屏/红灯狂闪/蜂鸣器长鸣 → 别硬等，直接标记为“疑似硬件级锁定”，暂停自主操作。

✅ 第二步：检查急停与安全回路——它真不是摆设
- 确认所有急停按钮是否完全复位（有些带自锁机构，需旋转弹出）；
- 查看安全继电器模块（如PNOZ、EUCO）状态灯：绿色常亮≠正常，得看“Ready”与“Error”双灯组合逻辑；
- 用万用表测安全回路通断（重点查焊接臂限位、夹钳到位、防护门联锁开关），很多“系统锁”其实是安全回路未闭环触发的假性锁定——修好一个行程开关，比刷十次固件都管用。

✅ 第三步：确认操作权限级别——你是不是“被降权”了？
- 尝试用管理员账号登录HMI（非“Operator”或“Maintenance”）；
- 若提示“User Level Insufficient”，说明设备已被策略降权——这不是故障，是管理动作（比如上一轮调试后没切回管理员模式）；
- 查看HMI右下角时间/日期是否异常（错乱时间可能导致证书校验失败，间接触发锁机）。

📌 速捷小经验：
我们服务过的10000+案例中，约37%的“系统锁”问题，在这三步内就自然消解了。
真正需要深度介入的，往往是那些跳过这三步、直接开盖拧螺丝的“急性子朋友”。

2.2 官方授权解锁路径：走正门，反而最快

系统真锁死了？别怕，工业设备的“钥匙”，从来就不在黑客论坛里，而在合规通道里。我们帮客户走过的标准路径，就三条，清清楚楚：

🔹 路径一：联系原厂技术支持，获取唯一设备码解密
- 提供设备铭牌信息（Serial No.、Model、Firmware Version）；
- 拍摄PLC/HMI主控板清晰照片（含芯片型号、丝印编号）；
- 原厂生成唯一Device ID + 一次性解密Token（通常2小时内下发）；
- ✅ 速捷优势：我们与西门子、三菱、汇川、广数等主流厂商保持技术备案，可代客户快速提报、加急协调，平均响应时效缩短60%。

🔹 路径二：提交维保合同验证身份，启动远程诊断协同解锁
- 出示有效期内的维保协议扫描件（含公章、服务范围、设备清单）；
- 开放设备网络访问权限（通过VPN或白名单IP），供原厂工程师远程接入；
- 协同完成：安全状态核查 → 授权证书重签发 → Bootloader修复包注入 → 功能完整性验证。
- ⚠️ 注意：此方式需确保网络环境符合等保要求，不建议在公网直连下操作。

🔹 路径三：OTA固件修复包刷写——专治“升级翻车”型锁定
- 适用于固件升级中断、校验失败导致的Bootloader卡死；
- 原厂提供带数字签名的.srec/.bin修复包（非通用固件！）；
- 通过专用烧录工具（如ST-Link、Segger J-Link）+匹配的Flash算法执行；
- ✅ 速捷实操备注：我们自建了20+品牌固件安全仓，所有刷写前自动比对CRC32 & SHA256，杜绝“包不对板”引发二次锁死。

💬 真实对话还原（来自上周福州某钢筋加工厂）：
客户：“你们能破解吗？”
我们：“不能‘破’，但能‘请’——请系统自己打开门。”
客户：“要多久？”
我们：“如果您有维保合同，现在拍照发我，我同步联系广数技术中心；他们那边一确认，我们这边就能准备烧录环境。全程不用您拆一根线。”

2.3 法规与安全红线提醒：你以为绕过去的是锁，实际绕过去的是责任

最后这段，请务必读完——不是吓唬人，是替您守住底线：

🚫 严禁擅自短接安全芯片（如ATSHA204A、ATECC608）
→ 违反《GB/T 19001-2016 质量管理体系》第8.5.2条“生产和服务提供的控制”；
→ 更关键的是，触犯《IEC 62061:2021 机械安全——安全相关电气控制系统》强制条款，一旦发生事故，将直接认定“人为规避安全功能”，企业担全责。

🚫 禁止使用非授权解密工具或第三方固件覆盖原厂加密模块
→ 原厂加密不仅是防盗版，更是工艺参数保护、电流曲线校准、热平衡模型绑定的关键环节；
→ 非法覆盖后，轻则焊点强度不达标（影响结构安全），重则引发夹具过载、电极爆裂、甚至起火。

✅ 正确姿势是什么？
→ 所有解锁动作留痕：操作时间、操作人、使用工具、前后状态截图；
→ 解锁后48小时内，提交《系统恢复确认单》至EHS部门备案；
→ 如涉及云平台策略锁，同步更新设备台账中的“授权有效期”字段，纳入下一轮巡检计划。

🌟 速捷态度很实在：
我们不卖“一秒解锁”的噱头，只提供“零争议复产”的底气。
因为在工地、在车间、在每一根撑起高楼大厦的钢筋背后——
安全不是KPI，是底线；合规不是流程，是敬畏。

——本章完——
下回预告：《预防性管理与智能化运维升级方案》｜从“坏了再修”到“未坏先知”，让点焊机自己开口说：“我快累了，该保养了。”

晋江速捷自动化科技有限公司｜2017年扎根晋江，专注工业控制系统“起死回生”与“未病先治”｜已为比亚迪、中国烟草、恒安纸业等千余客户提供合规、高效、可追溯的技术服务。不 shortcut，只 long-term trust.

各位老师傅、设备主管、产线数字化推进员——
您有没有算过一笔账：
一次系统锁死，平均停机4.2小时，影响68根梁柱钢筋焊接节拍，连带耽误下游绑扎班组3个工时……
而这些损失，91%本可提前72小时被预知，78%本可通过一次5分钟的预防动作彻底规避。

在速捷工控干了六年多，我们修过上万台PLC、刷过数万套HMI固件、也陪客户熬过无数个抢修通宵。但最让我们有成就感的，从来不是“修得多快”，而是——
某天接到电话：“速捷啊，上次你们装的那个小盒子，昨儿凌晨发了条微信说‘PLC RTC电池电压偏低，建议48小时内更换’，我们换了，今天真没锁！”

那一刻我们知道：预防，真的可以比抢救更响亮。

所以这一章，我们不聊“怎么解”，只聊“怎么不锁”；
不堆术语，只给能落地、可执行、不加钱（或少加钱）的实招。
毕竟——真正的高手，早把故障拦在了开机键之前。

3.1 日常运维规范：把“凭经验”变成“靠规矩”，让习惯长出牙齿

别小看这三条“老生常谈”，它们是我们从10000+服务案例里，用停机损失反向锤炼出来的“防锁铁律”：

✅ 定期备份配置参数｜不是“有空再做”，而是“开机必做”
- 每次完成参数调整、程序更新、HMI画面修改后，立即执行三备份：
▪ 本地U盘（加密命名：[设备编号]_20240615_v2.3_cfg.bak）；
▪ 工程电脑专用文件夹（启用Windows版本历史记录）；
▪ 速捷云备库（免费开通，支持自动同步+变更留痕，扫码即用）。
- ⚠️ 关键提醒：仅备份程序≠真正备份！务必包含：
▪ PLC符号表与注释（否则半年后没人看得懂“I0.3=焊压启动延时”到底延了多少毫秒）；
▪ HMI用户权限树+密码策略设置截图；
▪ 数控系统中的电流环PID参数、电极磨损补偿值等“隐形配方”。

✅ 建立双人密码管理制度｜不是防同事，是防遗忘与误操作
- 管理员密码 ≠ 一人独享，而是“主密+副密”双轨制：
▪ 主密（如WeldAdmin@2024!）由设备主管掌管，仅用于重大升级/授权重签；
▪ 副密（如WeldMaint#0615）由班组长保管，限日常维护登录，有效期30天自动失效；
- 所有密码录入HMI/PLC前，必须填写《密码启用登记单》（含用途、时效、审批人签字），纸质版存档于车间办公室，电子版同步至速捷运维看板。
> 📌 速捷真实案例：泉州某预制构件厂曾因原管理员离职未交接密码，导致整条产线锁机11天。后来他们按我们建议上线双密机制，至今三年零锁机。

✅ 设置系统健康度自检周期｜让设备学会“自我体检”
- 利用PLC空闲扫描周期，嵌入轻量级自检逻辑（我们提供免费模板）：
▪ 每24小时校验RTC时钟偏差（＞±5s即告警）；
▪ 每周检测EEPROM写入次数（超阈值提示备份/更换）；
▪ 每月比对当前固件哈希值与原始备案值（防非法篡改）；
- 告警不弹窗、不锁机，而是通过短信/企业微信推送给指定责任人，并同步生成《健康简报PDF》自动归档。
> 💡 小技巧：这类自检逻辑＜500字节，不占扫描时间，西门子S7-1200、汇川H5U、三菱FX5U全系列原生兼容。

3.2 技术升级建议：不搞“大屏炫技”，只做“有用的小聪明”

智能化运维，不是非要上AI、上大模型、上三维可视化。有时候，一个会发微信的网关，就是最好的智能。

🔹 加装边缘计算网关｜让日志“自己走路”，不再靠人拷
- 推荐型号：速捷定制版SC-GW100（工业宽温、双网口、内置4G+LoRa、预置Modbus/Profinet协议栈）；
- 它干三件事：
▪ 实时采集PLC运行状态（RUN/STOP、扫描周期、错误代码）、HMI操作日志、安全继电器反馈；
▪ 自动压缩加密后，每15分钟推送至企业微信/钉钉（格式清晰：[A线点焊机] 06:23:17 | ERR_CODE:0x800F | 连续3次急停触发）；
▪ 异常突增时（如1小时内急停频次＞5次），自动触发语音外呼班组长手机。
- ✅ 成本参考：硬件+部署＜2800元/台，ROI测算周期＜5个月（按单次锁机节省4.2h×￥380/h人工+产能损失计）。

🔹 部署轻量级数字孪生模型｜不是建3D厂房，而是建“逻辑镜像”
- 我们不做炫酷旋转的钢筋模型，而是基于您现有PLC程序，构建一个可交互、可推演的逻辑孪生体：
▪ 输入当前参数（如焊接电流设定值、电极压力、冷却水温）；
▪ 模型实时运算热积累曲线、电极寿命衰减率、保护触发概率；
▪ 当预测“72小时内锁机风险＞65%”，自动推送《干预建议卡》：
> “⚠️ 风险点：冷却水温传感器读数漂移0.8℃，已连续3次触发温度补偿超限；
> ✅ 建议：清洗传感器探头 + 校准ADC基准源（附图文指引）；
> ⏳ 黄金窗口：今明两天内完成，可规避92%概率的Bootloader级锁定。”
- 🔧 无需改造原有系统，只需导出一次LAD/ST程序，我们48小时内交付可运行模型（支持PC/平板/微信小程序查看）。

3.3 行业协同机制：单打独斗终有尽，共建标准才是长久计

钢筋点焊机不是孤岛，它是建筑工业化链条上的关键一环。
锁一次，耽误的是钢筋加工→构件吊装→主体封顶的整个节奏。
所以，真正的防锁升级，必须跳出单台设备，走向生态共建。

🤝 推动厂商开放标准化诊断接口
- 我们正联合中建科工、福建建工、三一筑工等头部总包单位，向主流点焊机厂商（广数、凯尔达、伊萨、松下）发起《建筑焊接装备远程诊断接口白名单倡议》：
▪ 统一定义16个核心诊断变量（如weld_cycle_count, electrode_wear_percent, cert_expire_days）；
▪ 强制要求USB/以太网口默认开放Modbus TCP只读寄存器区（地址40001~40016）；
▪ 对新出厂设备，将接口文档随箱附赠，并纳入验收必检项。
- ✅ 进展：目前广数GSK-2000系列、凯尔达QF-1200已签署首批适配承诺书。

📘 参与编制《建筑焊接装备智能锁控技术白皮书》
- 由晋江速捷牵头，联合中国焊接协会、福建省特检院、泉州装备制造研究所共同启动；
- 内容不讲理论，只列“该做什么、谁来做、怎么做、做到什么程度”：
▪ 第4章《锁控分级指南》：明确“界面无响应”属Level 1（现场可解），“Bootloader卡死”属Level 3（需原厂介入）；
▪ 第6章《授权证书生命周期管理表》：规定证书有效期≤18个月、续期提前30天预警、离线模式最长支持7天；
▪ 附录《自查清单》：车间主任扫码即可下载打印，10项勾选式检查，3分钟完成锁机风险初筛。
- 🌐 白皮书草案已开放行业公测（官网可申领），欢迎您的产线工程师提意见——因为标准，本就该长在产线上，而不是写在PPT里。
