大家好，我是晋江速捷自动化科技有限公司（成立于2017年12月，总部在福建晋江，服务过比亚迪、中国烟草、恒安纸业等上万家工厂的那位——不是修空调的，是专治工业设备“装死症”的老中医）。
今天聊个特别接地气的故障：纸碗机，按了启动键，纹丝不动，连呼吸灯都不眨一下。
工人师傅搓着手说：“又趴窝了！”车间主任皱着眉说：“这周第三回了！”老板端着茶杯叹气：“再停，订单真要飞去越南了……”
别慌——在呼叫我们之前，请先拿出手机（不是拍照发朋友圈，是打开手电筒），深呼吸三次，然后跟着速捷工控的《纸碗机开机自救指南》走一遍——90%的“开不了机”，其实只是它在跟你玩‘假装没电’的冷笑话。
1.1 确认基础供电状态：插座不是装饰品，断路器也不是艺术品
你以为纸碗机是靠信仰驱动的？错，它靠的是220V/380V的真实电压。
先别急着拆PLC，咱们从最底层开始“考古”：
✅ 插头有没有插紧？
——别笑，真有人把插头插进一半，还觉得“金属片都露出来了，肯定通着呢”。请亲手拔出来，再用力怼到底，听到“咔哒”一声才算及格。
✅ 配电箱里的断路器有没有跳闸？
——重点看标着“纸碗机主回路”或“成型段电源”的那个小开关。如果手柄歪向“OFF”侧，或者中间弹出一小截红色按钮（那是脱扣指示），恭喜你，已定位90%问题根源。合闸前请默念三遍：“我确认没短路，我确认没漏电，我确认没把扳手忘在电机里。”
✅ 电源线有没有被叉车压扁、被老鼠啃出豁口、被操作工当拖把杆反复拉扯？
——尤其注意接线端子处：有没有铜丝外露、绝缘皮发硬开裂、接线鼻子松动打转？一个看似结实的螺丝，拧得不够紧，可能比没拧还危险——它会发热、氧化、接触电阻飙升，最后演变成“有电≠有用电”。
💡小贴士：用万用表AC档测输入端子电压，别只测插座！因为——
> “插座有电” ≠ “设备端子有电”
> 就像你妈说“饭好了”，你冲进厨房发现锅还在灶上凉着……
1.2 检查设备开关与急停按钮是否复位：它不是“一键关机”，是“物理级封印”
纸碗机的急停按钮，长得像蘑菇，威力堪比暂停键+核按钮+封印咒语三合一。
而它的设计哲学是：宁可误停一百次，不可漏保一次。
🔍 找到所有急停按钮（通常不止一个！常见位置：操作台正面、送料口侧边、收料架下方、甚至脚踏板旁边）。
👉 按下去是“停”，但旋转解锁才是“解封”——很多老师傅习惯猛拍一下就走，结果按钮还在“自锁状态”，系统默默判定：“主人说永不开工”。
✅ 正确操作：按下后，顺时针旋转约15°～30°，听到轻微“咔”声，按钮弹起1～2mm，才算真正复位。
⚠️ 特别提醒：有些老机型急停是“双回路常闭串联”，任意一个没复位，整条控制回路就断得比分手还干脆。
另外，检查主电源钥匙开关是否在“ON”位；本地/远程模式旋钮有没有误拨到“LOCAL LOCK”；还有——
❌ 别忽略那个藏在电柜门内侧、写着“TEST ONLY”的小开关，上次检修后忘了拨回来？它正悄悄把你整个控制系统调成“待机勿扰模式”。

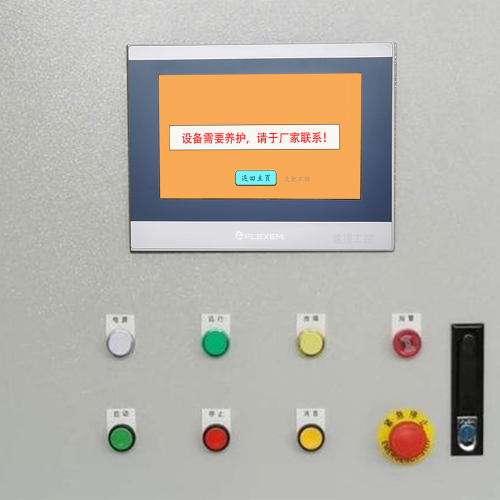

1.3 观察控制面板指示灯/显示屏有无反应：黑屏不等于脑死亡，可能是“睡着了”
这时候，请放下扳手，拿起观察力——你的眼睛，就是第一台诊断仪。
🔹 全黑？
→ 可能是：电源未到HMI、背光电源模块坏、HMI本身故障、或是PLC根本没上电（回到1.1节重走一遍）。
→ 别急着换屏！先摸摸HMI外壳——微温？说明有电；冰凉？大概率前端没电。
🔹 屏幕亮但花屏/乱码/卡LOGO？
→ 很可能是程序跑飞、Flash存储损坏，或通讯中断（比如PLC和HMI之间的RS485线松了）。
→ 这时候别重启！先拍照记录当前画面——这是我们后续解密、恢复程序的重要线索。
🔹 有报错代码？
→ 拿手机拍下来（别只记“E07”这种，要拍全屏，包括小字提示如“IN1 short circuit”）。
→ 速捷工控数据库里存着300+种纸碗机品牌（信捷、威纶、昆仑通态、维控、步科…你叫得出名字的，我们都解过密）的报错手册，同一串代码，在不同厂家逻辑里，含义可能天差地别。
比如“Err-12”在A厂是伺服过载，在B厂却是安全门未关到位——没手册，别猜，猜错=多停两小时。
💡彩蛋时刻：
如果屏幕偶尔闪一下，显示半行字，然后灭掉……恭喜，你很可能遇到了——
> “PLC程序丢失+HMI缓存崩溃”的组合技
> 这种情况，我们干过173次。不用换硬件，靠独家反推逻辑技术，把设备功能当密码本，一层层还原原始程序——毕竟，纸碗机不会凭空造碗，它一定记得自己怎么干活。
📌 速捷小结（敲黑板版）：
> 故障诊断的第一步，不是“换”，而是“看、听、测、问”。
> 看指示灯是否诚实眨眼，听继电器有没有“咔嗒”心跳，测关键点电压是否在线，问操作员“昨天调过参数吗？换过模具吗？扫地机器人撞过电柜吗？”
>
> 这些动作，5分钟就能做完。而它省下的，可能是你半天的停产损失，或是半夜三点打给我们的一通“救火电话”。
下一站，我们将潜入电柜深处，掀开电源模块盖板，听听继电器有没有“心跳声”，查查保险丝是不是默默牺牲了自己——欢迎进入【第2章：核心系统故障分析与定位】，那里没有玄学，只有电压、电流和逻辑真相。
（P.S. 如果你已经试完这三步，还是开不了机……别硬扛。速捷24小时在线，微信/电话直连工程师，不甩锅、不话术、不卖课——只修机器，顺便帮你把保养日志模板也带一份。😉）
欢迎回到速捷工控《纸碗机开机自救指南》第二幕。
上一章我们完成了“灵魂三问”：插头插没插紧？急停旋没旋开？屏幕黑不黑？
现在，如果你已经确认——
✅ 插座有电、断路器合闸、线缆完好；
✅ 所有急停按钮咔哒复位、钥匙开关在ON位、模式旋钮没迷路；
✅ HMI要么黑得理直气壮，要么亮得语无伦次……
那恭喜你，正式晋级为——纸碗机故障排查青铜段位选手。
接下来，请戴上绝缘手套（不是厨房用的那种），拿好万用表和小手电，跟速捷一起，打开电柜门，做一次工业级“听诊+CT扫描”。
2.1 电源模块与主控板供电异常：没有电压，PLC连梦都懒得做
PLC不是玄学设备，它是靠DC 24V（或5V/12V）续命的精密电子生物。
它不开机？先别怪程序跑路，先查它有没有“呼吸”——也就是：有没有被喂到一口稳稳的直流电。
🔍 第一步：听声辨位
合闸通电后，把耳朵凑近电源模块（通常贴在电柜内侧左上角，印着“Mean Well”“明纬”或“德力西”字样）：
→ 听到“滋…滋…”高频啸叫？可能是开关电源振荡异常，内部电容鼓包了；
→ 完全静音？未必是好事——正常模块会伴随轻微“嗡”声（变压器磁芯振动），像一台老式收音机调频成功前的低鸣；
→ 最该期待的声音是：“咔嗒！” ——那是继电器吸合的脆响，意味着控制回路已通电，PLC该“睁眼”了。
❌ 如果全程寂静无声？十有八九：保险丝熔断、输入端子松脱、或整流桥已默默阵亡。
🔧 第二步：动手测压（安全第一！）
⚠️ 提醒：测DC电压前，务必确认PLC及外围模块已断电3分钟以上（电解电容放电需要时间），再上电测量。
| 测点位置 | 正常值 | 异常表现 | 速捷经验备注 |
|---|---|---|---|
| 开关电源输入AC端 | 220V±10% | <180V → 查前端配电 | 老厂房电压波动大，建议加装稳压模块 |
| 开关电源DC输出端（+V / COM） | DC 24.0±0.5V | <22V 或 0V → 模块坏/负载短路 | 重点查PLC底板是否进潮、端子是否铜绿氧化 |
| PLC CPU模块供电端子（如24V IN / M） | DC 23.5~24.2V | 波动＞1V → 接线松动或线径不足 | 曾遇过用1.0mm²线代2.5mm²，满载时压降达3.7V，PLC直接“低血糖晕厥” |
| I/O模块背板总线电压 | DC 5.0±0.2V（部分品牌） | ＜4.5V → 主控板或背板通讯异常 | 这类故障，HMI常报“BUS ERROR”，但PLC灯不亮，容易误判为死机 |
💡 速捷冷知识：
很多纸碗机PLC（尤其是信捷XD/XL系列、永宏FB系列）的CPU模块自带“供电自检”功能——
如果DC 24V低于阈值，它会主动切断输出，连RUN灯都不给亮，这不是故障，是它在用沉默抗议：“我没吃饱，不干活。”
所以，别急着刷程序，先喂饱它。
2.2 安全联锁机制触发：纸碗机的“道德底线”，比老板还较真
纸碗机不是全自动咖啡机——它有原则：没确认安全，宁可罢工，绝不冒险。
而它的安全逻辑，往往藏在你看不见的地方：一扇没关严的防护门、一只被油污糊住的光电开关、甚至一根被模具顶歪的限位杆……
🚨 常见“隐形封印”清单（请逐条对照）：
| 联锁元件 | 故障现象 | 快速验证法 | 速捷实操Tips |
|---|---|---|---|
| 安全门开关（磁性/机械式） | 按启动键无反应，HMI无提示 | 用手轻推门缝，听“滴”声（有源型）或用万用表测通断（无源型） | 很多门开关触点氧化，用酒精棉片擦两遍，比换新件快3倍 |
| 光电保护光幕（投光器/受光器） | 设备偶发停机，重启后又正常 | 遮挡光幕任意一束，看HMI是否弹出“SAFETY CURTAIN OFF” | 光幕积灰=信号衰减，用软毛刷+压缩空气清洁，别用湿布！ |
| 模具到位检测（接近开关/NPN型） | 成型段不动，其他动作正常 | 用金属片靠近传感器前端，观察指示灯是否亮起 | 纸屑+热熔胶=传感器“失明”，每周用竹签轻刮感应面 |
| 气压/液压压力开关 | 主电机不转，但PLC灯亮 | 查气源三联件压力表（应≥0.5MPa），测压力开关两端电阻 | 压力开关膜片老化后“迟钝”，设定值漂移，建议每6个月校准一次 |
📌 关键提醒：
有些纸碗机的安全逻辑是串联硬接线（比如所有安全开关串进一个急停回路），只要其中任意一个开路，整个控制电源就被切断——PLC、HMI、伺服驱动器全部“断粮”。
这时候，万用表蜂鸣档就是你的福尔摩斯：从急停端子开始，一路顺着线号查通断，比刷PLC程序快10倍。
2.3 驱动系统异常：电机不转，未必是“懒”，可能是“疼”
纸碗机的驱动力，来自伺服电机（拉模、送纸）、变频电机（主传动）、气缸（压合、脱模）。
当它们集体沉默，别只盯着PLC——先问问驱动器：它是不是刚经历了一场“过载风暴”？
🔍 三步揪出驱动系元凶：
1️⃣ 看驱动器面板
→ 是否显示“OL”（过载）、“UV”（欠压）、“OV”（过压）、“E.01”（编码器断线）？
→ 注意：有些变频器（如台达VFD-EL、汇川MD200）故障代码需长按“MODE”键3秒才跳出——别只看默认屏！
2️⃣ 摸电机本体
→ 温度＞70℃？可能绕组局部短路或散热风扇停转；
→ 冰凉但完全无反应？先测U/V/W三相阻值（应基本平衡，误差＜5%），再查对地绝缘（＞1MΩ）；
→ 特别注意：纸碗机常用0.75kW~2.2kW小功率电机，绕组易受潮霉变，万用表测通断正常≠能用！
3️⃣ 查机械卡滞点
→ 手动盘车（断电状态下！）：主传动轴、凸轮分度箱、送纸辊是否“纹丝不动”？
→ 常见卡点：
• 热熔胶冷却固化在模具滑轨上（尤其冬季）；
• 废纸屑+粉尘在齿轮箱内结块成“纸饼”；
• 气缸活塞杆弯曲导致导向套抱死。
→ 速捷工程师口头禅：“电机不转，先转它三圈——转得动，问题在电；转不动，问题在骨。”
💡 真实案例彩蛋：
上周帮晋江某纸碗厂抢修，HMI报“SERVO ALARM E205”，PLC RUN灯亮但电机不动。
我们拆开伺服驱动器，发现散热片积灰3mm厚，风扇叶片卡住——清理后，故障消失。
客户说：“这算什么故障？就…灰多了？”
我们答：“对，但这一层灰，让IGBT温度飙升到110℃，触发了热保护。它不是偷懒，是在发烧。”
📌 速捷小结（带温度计版）：
> 核心系统诊断，不是靠猜，而是靠“听声音、测电压、查通断、摸温度、看代码”。
>
> 电源模块是心脏，安全联锁是良心，驱动系统是肌肉——三者缺一，纸碗机就只能安静地思考人生。
>
> 如果你测完24V正常、安全回路导通、驱动器无报警、电机手动可转……
> 那么，恭喜你，已抵达故障金字塔顶端——程序层。
> 下一章，我们将放下万用表，打开编程软件，进入PLC逻辑迷宫，帮你找回那个“明明写好了，却突然失踪”的启动指令。
> （P.S. 若此刻你正站在冒烟的电源模块前，或发现驱动器炸出焦糊味……请立刻断电，微信发张照给我们——速捷工程师不是预言家，但见过10000+种“炸机现场”，能告诉你下一步是换模块，还是换整条产线的心情。😉）
你好，欢迎来到《纸碗机开机自救指南》第三幕。
此刻，你可能刚合上电柜门，擦掉额头的汗，手里捏着一根刚换下来的熔断保险管；
也可能正对着HMI上一闪而过的“E-07”发呆，心里默念：“这代码是哪国语言？”
又或者——你什么都没干，只是每天开机前默默多按两下启动键，祈祷今天别罢工……
别慌。
速捷工控不是来卖备件的，也不是来收“续命费”的。
我们更像一位穿工装裤的社区医生：不只救急，更教你怎么少生病；不只修机器，更帮你把故障扼杀在“打哈欠”阶段。
这一章，咱们不聊“怎么修”，专讲——怎么让机器少修、慢修、最好别修。
3.1 分步复位与安全重启流程：纸碗机的“心肺复苏术”，但请别对它做人工呼吸
很多师傅说：“我直接拉总闸再推上去，不就重启了？”
——没错，这叫“硬重启”，相当于把熟睡的同事从椅子上拎起来摇三下：“醒醒！干活！”
短期有效，长期伤身（PLC固件、参数存储芯片、甚至HMI触控膜都会悄悄抗议）。
✅ 正确的“软复位+安全重启”，是带节奏、有呼吸、守礼仪的工业级操作：
| 步骤 | 动作 | 为什么重要 | 速捷真人Tips |
|---|---|---|---|
| ① 断电等待 ≥3分钟 | 拉下主断路器，静置｜别看表，用手机倒计时 | 让电解电容充分放电，避免残留电压冲击CPU或烧毁通讯芯片 | 曾有客户“等了2分59秒”就上电，结果PLC通讯口永久失灵——差那1秒，修价翻倍 😅 |
| ② 硬件复位（非万能，但很关键） | 找到PLC本体上的“RESET”小孔（信捷/永宏/台达都在CPU模块侧面），用牙签轻按3秒｜部分品牌需同时短接“RUN/STOP”端子 | 清除临时寄存器、复位看门狗、释放被锁死的I/O映射 | ⚠️ 注意：这不是清程序！ 只清运行态，梯形图和参数毫发无损（除非你手滑点了“格式化”） |
| ③ 参数初始化（谨慎使用） | 进入HMI工程菜单→系统设置→恢复出厂参数｜或通过编程软件执行“Restore Default” | 解决因误操作导致的通讯地址错乱、轴参数漂移、密码锁死等问题 | 🌟 速捷友情提示：先备份！ 我们提供免费云端参数快照服务（微信发型号+序列号，10分钟内回传备份包） |
💡 真实场景还原：
晋江某纸碗厂凌晨三点报修：“HMI黑屏，但PLC RUN灯亮。”
工程师到场，测DC24V正常，查安全回路导通，驱动器无报警……
最后发现：客户上周升级HMI固件时中途断电，导致UI资源加载失败，界面卡在启动LOGO。
→ 按上述流程：断电3分钟 → 拔插HMI电源线两次 → 进入恢复模式重刷固件 → 12分钟复工，省下8小时停机损失。
你看，有时候最贵的不是零件，是时间；而最便宜的“药”，是一根牙签+三分钟耐心。
3.2 常见易损件清单与自主更换指南：你的工具箱里，该有几颗“工业创可贴”
纸碗机不是航天器，但它每天要扛住热熔胶的黏、纸屑的堵、油污的糊、还有老板盯着交期的眼神压力……
某些部件，注定是“消耗品”。与其每次等我们飞奔而来，不如在车间角落设个“速捷急救角”——
不是备齐所有板卡，而是囤对那几颗“止血钉”。
📌 速捷认证·纸碗机高频易损件TOP5（附选型口诀）：
| 部件类型 | 推荐型号（通用款） | 识别要点 | 自主更换TIP |
|---|---|---|---|
| DC24V快断保险管（电源入口） | Littelfuse 0451002.MR（2A/250VAC）｜或国产“金格”JG-F2A | 玻璃管内银丝断裂、发黑、两端电极氧化 | 🔧 更换前务必断电！用镊子夹出旧管，别用螺丝刀撬——易碎玻璃渣进电柜=新隐患 |
| 急停按钮（带自锁+常闭触点） | 施耐德 XB2BS542｜或国产“奥托尼克斯”ESB-202 | 红色蘑菇头、旋钮复位、背后2组NC触点（通常标“13-14”） | 🧼 复位不灵？先拆开后盖，用酒精棉片擦触点——90%问题当场解决 |
| NPN型接近开关（模具到位检测） | 欧姆龙 E2E-X5E1-Z｜或国产“图尔克”NI5-G18-AZ3X | 棕线（+）、蓝线（-）、黑线（信号），通电后靠近金属亮黄灯 | 📏 安装距离≤额定感应距离×0.7！太远不响应，太近易误触发（尤其高温环境） |
| 光电开关（纸张检测/定位） | 基恩士 PX-261（漫反射式）｜或“神视”OMRON E3Z-LS61 | 红外LED+接收器一体，配调节旋钮，指示灯绿=正常，红=遮挡/失效 | 🌫️ 油雾环境下，建议加装不锈钢防护罩（速捷可配，3D打印定制，24h发货） |
| HMI触摸屏排线（昆仑通态/威纶常见） | 0.5mm间距，30P/40P柔性扁平线（FFC），带金属卡扣 | 线体无折痕、金手指无氧化、插槽无异物 | ✋ 插拔时垂直用力！斜着插=金手指刮伤=整屏报废（别问我们怎么知道的…） |
📦 速捷小动作：
我们为合作客户免费提供《纸碗机易损件应急包》电子版（含高清实物图+采购链接+安装视频二维码），
微信回复【纸碗急救包】，自动推送——比翻说明书快，比问师傅准，还不用担心听错型号。
3.3 日常巡检要点与预防性保养计划：让纸碗机活得比你家扫地机器人还健康
预防性保养，不是写在SOP里的漂亮话，而是：
✅ 每天开工前花3分钟做的事，
✅ 每周顺手完成的5个小动作，
✅ 每季度交给专业团队的一次深度SPA。
📅 速捷·纸碗机三级保养日历（适配绝大多数国产机型）
| 频次 | 巡检项目 | 执行人 | 工具建议 | 关键风险预警 |
|---|---|---|---|---|
| 每日（开机前） | • 散热风扇是否运转（听声/手感风量） • 电柜通风窗有无纸屑堵塞 • 急停/复位按钮按压顺畅度 | 操作工 | 手电筒、软毛刷 | 风扇停转→PLC温度＞75℃→自动降频→成型精度下降→次品率↑ |
| 每周（停机后） | • 清洁HMI表面及边框缝隙（防纸粉堆积致触控失灵） • 紧固PLC底板固定螺丝（振动易松动） • 检查气源三联件水杯积水、油雾器油位 | 设备员 | 无纺布、小十字螺丝刀、酒精棉片 | 底板松动→通讯干扰→HMI偶发闪退→你以为是程序bug，其实是“脚没站稳” |
| 每季度（停产日） | • 校准安全光幕灵敏度（用标准测试棒） • 测量主电机绕组绝缘电阻（≥5MΩ） • 更新PLC/HMI固件至稳定版本（我们推送补丁包） | 机电技工 or 速捷驻场工程师 | 兆欧表、光幕校准仪、笔记本电脑 | 绝缘＜2MΩ？别等它冒烟——提前更换电机，成本≈1/3大修费 |
🌿 特别提醒：别让“清洁”变成“伤害”
• 别用酒精喷HMI屏幕（腐蚀偏光膜）→ 改用专用液晶清洁剂或75%医用酒精+超细纤维布（拧干不滴水）；
• 别用压缩空气猛吹PLC模块（静电击穿风险）→ 改用防静电刷+低风压气枪；
• 别用砂纸打磨接近开关感应面（破坏涂层）→ 改用竹签+酒精棉签轻刮。
🎯 最后送你一句速捷保养哲学：
> “一台纸碗机的寿命，不取决于它连续运行了多少小时，
> 而取决于——你有没有在它打第一个哈欠时，就递上一杯温水。”
>
> 预防性管理，不是增加工作量，而是把“突发抢修”的力气，
> 换成“从容开机”的底气。
>
> 下一章，我们将真正进入PLC的内心世界：
> 当所有硬件都健康、所有线路都通畅、所有传感器都清醒……
> 那个“启动按钮按下后，程序却像忘了自己姓啥”的谜题，
> 我们将用逻辑块、定时器、上升沿，一层层剥开它的沉默真相。
> （P.S. 如果你已经攒了一堆未解的PLC梯形图截图，现在就可以整理好——下一章，我们边看图边聊。😉）
