大家好，我是速捷工控——不是修理工，是工业设备的“急诊科医生”，专治各种“说停就停、不打招呼”的疑难杂症。今天聊的这位患者，是位常年在纸厂里默默卷纸、切纸、堆垛的老伙计：纸加工机械。某天它突然一动不动，像被按了暂停键的纪录片，连个“正在加载…”的提示都没有。别急着喊“快叫厂家！”——先让我们当三分钟现场侦探，把它的“症状”摸清楚。

（晋江速捷自动化科技有限公司）

1.1 突然停机的典型表现：它“倒下”的姿势，藏着线索

纸机停得有多突然？那真是千姿百态——
✅ 无预警断电式躺平：主电机一声不吭就歇菜，触摸屏黑屏、PLC指示灯全灭，连风扇都懒得转一下。大概率是上游配电柜跳闸、主断路器脱扣，或者……隔壁车间焊机一开工，电压“哐当”掉了一截。
✅ 急停响应式定格：设备猛地刹住，安全继电器“咔”一声吸合，急停按钮亮红灯（哪怕没人按过），报警信息里还写着“E-STOP ACTIVE”。这时候请先深呼吸——不是机器叛逆，是它听到了“危险”指令（哪怕那指令来自一根松动的线缆）。
✅ 传动中断式抽搐：前段还在匀速走纸，后段突然“卡壳”，收卷张力暴跌、压辊失压、同步带“啪”地打滑……像一个人跑步时左腿突然罢工，右腿还在努力蹬——这往往不是“病”，而是“疼”，比如轴承抱死、气缸漏气，或编码器信号悄悄掉了半拍。

💡小剧场：上周帮晋江一家卫生纸厂排查，整条线停得干脆利落。我们一查——急停回路电压正常，PLC运行灯亮，但输出模块没信号。最后发现：不是PLC坏了，是操作台底下一只老鼠啃断了24V DC供电线……（温馨提示：鼠患，也是工业4.0时代不可忽视的“边缘计算节点”）

1.2 区分主因类型：别一上来就拆PLC，先问它“哪儿不舒服”

纸机突然罢工，就像人晕倒，不能光看脸白，得快速分清是心梗、低血糖还是被吓的。我们习惯用“四象限法”秒判方向：

类型	典型蛛丝马迹	速捷经验贴士
电气故障	PLC报错代码闪烁、变频器显示“OC”（过流）或“LU”（欠压）、控制柜内有焦糊味或端子发黑	✅先看电源质量——万用表测主回路380V是否稳，再盯DC24V是否跌至22V以下；⚠️别急着复位！很多PLC在电压波动中会“记忆性锁死”，强行上电可能烧IO模块
机械卡滞	听见“咯噔”异响、某段辊筒摸上去烫手（＞70℃）、张力传感器读数归零但实际纸带绷紧	✅顺传动链摸温升——从主电机→减速箱→万向轴→各辊轴承，温差＞15℃就是预警；🔧冷门技巧：用手机慢动作录像拍同步带运行，跳齿肉眼难辨，但视频里帧帧都是破绽
气动/液压异常	气阀“嘶嘶”漏气像吹口哨、液压站压力表指针狂抖、压纸气缸伸出一半就“罢工”	✅查气源三联件水杯是否积水满溢（潮湿空气=气路杀手）；💧液压系统重点盯油温——超65℃易致密封圈老化，而低于10℃又会让油液黏稠，动作迟钝
传感器误触发	设备空载运行正常，一上纸就停；或只在湿度＞75%的梅雨季出问题；报警日志反复出现“纠偏超限”却没物理偏差	✅拿酒精棉片擦光电开关镜面——纸粉+潮气=隐形遮光层；📡更狠一招：临时屏蔽该传感器信号，看是否真由它引发连锁停机（注意：仅限安全验证，勿长期绕过）

1.3 安全第一原则：停机后标准处置流程——这不是形式主义，是保命说明书

在速捷工控的SOP手册第一页，印着一行加粗红字：“没挂牌，不碰电；没上锁，不拆盖；没验电，不伸手。”

纸机停了，人不能急。真正的高手，停机后的前3分钟，比抢修还关键：

🔹 Step 1｜能量源锁定
→ 断开主电源隔离开关（不是只按停止按钮！）
→ 关闭气源总阀并泄压（听不到“嘶”声才算彻底）
→ 若含液压系统，务必打开泄压阀，等压力表归零

🔹 Step 2｜挂牌上锁（LOTO）
→ 在每个能量隔离点挂“禁止合闸”警示牌（中英文双语，防误读）
→ 使用个人专用挂锁——钥匙随身带，谁锁谁开，杜绝“我以为你解了，你以为我锁了”的人间悲剧

🔹 Step 3｜风险隔离与确认
→ 用万用表实测关键端子对地电压（确保＜24V AC/DC）
→ 手动盘车确认无惯性余转（尤其大惯量收卷轴）
→ 对涉及高处、旋转、挤压部位，拉警戒带+设监护人

📌真实案例提醒：去年某泉州包装厂，维修员未对烘箱热风管道泄压，一拆法兰，180℃蒸汽喷涌……幸好人没伤，但安全帽当场变形。后来我们帮他们加装了“压力归零电子联锁”，现在没泄完压，柜门根本打不开。

记住：最快的维修，是永远不用抢修。而最硬核的效率，始于一次认真的挂牌。

下一站预告 → 第2章《核心系统排查与根因分析》：当PLC报警代码像天书，当变频器故障码拒绝翻译，我们如何用“逻辑反推+信号追踪”挖出真凶？（悄悄说：速捷工程师的万用表，都配了蓝牙记录仪——因为有些瞬态故障，快过人眼反应）

——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000+产线，比亚迪、中国烟草、恒安纸业背后的“静默守护者”。您负责安心生产，我们负责让停机，变成一场有预案的对话。

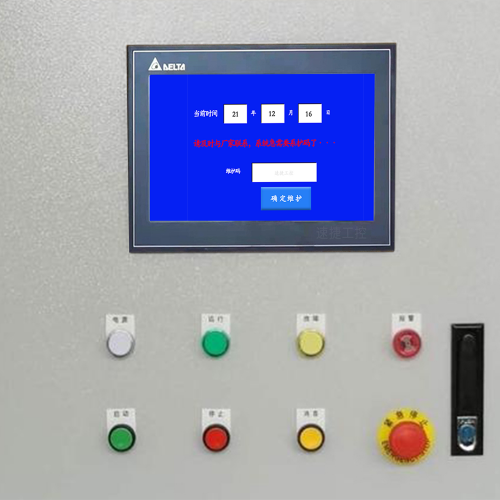

大家好，我是速捷工控——不是玄学占卜师，是工业系统的“逻辑侦探”。上一章我们完成了“现场问诊”：摸清了纸机怎么倒的、倒得有多倔、倒之前有没有咳嗽打喷嚏。现在，它静静躺在那儿，PLC灯在闪，变频器屏在报错，触摸屏上一行小字：“System Lockout – Cause Unknown”。

别慌。这行字不是判决书，是邀请函——邀请你，和我们一起，把它的控制系统从外到里、从软到硬、从信号到逻辑，一层层“剥洋葱”。

💡友情提示：本章没有“万能复位键”，也没有“重启解决90%问题”的江湖传说。有的，是用万用表听电流说话、用示波器看信号呼吸、用程序日志读设备心事的真实功夫。

2.1 电气系统深度检查：PLC不是黑箱，是写满日记的笔记本

很多老师傅说：“PLC没坏，就是不干活。”——其实它早就在“日记本”里记下了所有委屈。

✅ PLC报警日志解析：别只看最后一行，要看“故障链”
纸机停机前3秒，PLC可能已悄悄记录下：
- Q0.3 输出超时（>500ms无响应） → 暗示某气阀驱动回路接触不良；
- I1.7 信号抖动（12次/秒） → 光电开关被纸毛糊住，正在疯狂“眨眼”；
- DB100.DBX2.0 = TRUE（安全急停触发） → 但急停按钮物理状态是释放的……这时，请立刻查急停回路接线端子是否虚接——因为震动+潮气，会让0.02mm的接触间隙变成“隐形断点”。

🔹速捷实战技巧：我们不用靠人眼翻页查历史日志。接入PLC后，用TIA Portal或GX Works导出.csv，再用Excel做“时间轴排序+关键词高亮”，3分钟锁定首因事件。曾帮恒安某产线发现：停机主因竟是温控模块通讯中断→触发全局联锁→连带停主传动，而根源只是DP总线插头少拧了半圈。

✅ 变频器故障代码解读：它骂得越狠，线索越准
纸机常用变频器（如台达B系列、汇川IS620、西门子G120），报错绝非随机乱码：
- Err.08（过压） → 不一定是电网问题！先查制动电阻接线是否松动、散热片是否积灰——去年泉州一家印刷厂，就因制动电阻表面覆满纸粉，散热失效，每次高速停机必报此错；
- Err.42（编码器信号丢失） → 别急着换编码器！先用示波器测A/B相方波——若波形畸变或幅值＜2V，大概率是屏蔽线破损+强干扰串入，而非编码器本身损坏；
- Err.15（参数自整定失败） → 往往暴露机械隐患：张力辊轴承卡滞导致负载波动超标，变频器“学不会”当前工况，宁可罢工也不瞎调。

✅ 主电源与控制回路电压稳定性测试：稳，才是硬道理
我们随身带两样神器：
- 一台真有效值万用表（Fluke 87V），测380V主母排三相不平衡度（＞2%即预警）；
- 一支DC24V在线监测笔（带数据记录），夹在PLC电源输入端，连续录30分钟——发现某厂PLC频繁重启，竟是因为DC24V在19.8V~24.1V间周期性跌落，源头是隔壁空压机启停引起的共模干扰。

📌冷知识：纸厂环境湿度常年＞65%，DC24V回路端子氧化速度比干燥车间快3倍。速捷工程师包里常备一瓶电子触点清洁剂+镀银导电膏——不是炫技，是让每伏电压，都走得堂堂正正。

2.2 机械传动链诊断：听得见的异响，摸得着的真相

电气是大脑，机械是筋骨。筋骨一僵，再聪明的大脑也指挥不动。

✅ 辊筒轴承过热/异响：温度计+听诊器，双证合一
- 正常运行中，轴承外壳温度≤65℃；若＞75℃且伴随“嗡—嗡—”低频啸叫 → 大概率润滑脂干涸或混入纸浆微粒；
- 若出现“咔哒、咔哒”规律撞击声（尤其在加速段） → 滚动体碎裂或保持架变形，必须停机拆检——别信“还能撑两天”，碎屑会像滚雪球一样啃坏整个轴承座。

✅ 张力检测辊偏移：毫米级偏差，吨级后果
纸幅张力靠浮动辊+位移传感器闭环控制。我们用激光对中仪测其轴向跳动：
- ＞0.05mm → 传感器反馈失真，系统误判张力不足而强行加压 → 纸面起皱甚至断纸；
- 同时检查配重块是否锈蚀粘连、气动平衡缸是否内泄——曾有一台分切机，张力失控，最后发现是平衡缸密封圈老化，漏气速率刚好匹配生产线速，骗过了PLC整整两周。

✅ 切纸刀架阻滞：不是刀钝，是“关节”生锈
高速裁切机构（如圆刀、纵切刀架）依赖精密导轨+伺服定位。常见假象：
- “刀刃锋利，但切不断” → 实为导轨润滑脂碳化，伺服电机堵转报警却无明显异响；
- “单边切深，另一边浮纸” → 导轨平行度偏差＞0.03mm，或丝杠支撑轴承预紧力丧失。

✅ 同步带/链条跳齿或断裂：慢动作，是唯一证人
手机打开120fps慢录模式，对准传动部位拍10秒——
- 跳齿：带齿与轮齿啮合瞬间有“弹跳感”，非平滑咬合；
- 初期疲劳：带体侧面出现细密横向裂纹（像皮肤干纹），此时更换可避免突发断裂；
- 链条伸长量＞原长1.5%？该换了。别等它“啪”一声飞出去——那不是维修，是演杂技。

🔧速捷工具箱彩蛋：我们给每台服务车配了一套非接触式红外测振笔（±0.01mm精度）。不拆机、不断电，3秒扫过电机轴承位，振动值＞4.5mm/s即标红预警。比老师傅“手摸烫不烫”准，比凭经验“耳朵听异响”早。

2.3 过程监控与联锁逻辑验证：它停，是因为“规则”说必须停

纸机不是孤岛，是几十个子系统手拉手跳舞。一个传感器“说谎”，整支舞队就得紧急刹车。

✅ 湿度/厚度传感器漂移：纸，是最难伺候的“客户”
- 红外湿度探头（如Honeywell HT-900）长期受水汽侵蚀，零点漂移＞±3%RH即不可信；
- β射线厚度仪需每月用标准箔片校准——曾帮漳州某纸厂揪出“厚度合格却频繁停机”元凶：探头窗口玻璃被纸粉结晶覆盖，透射率下降12%，PLC误判纸厚超标。

✅ 纠偏系统失效：不是电机坏了，是“眼睛”花了
纠偏靠CCD相机+伺服联动。排查三步走：
1️⃣ 查相机光源：LED补光灯衰减＞30% → 图像信噪比暴跌 → 边缘识别失败；
2️⃣ 查图像处理参数：梅雨季纸面反光增强，原设定的“灰度阈值”需下调5~8单位；
3️⃣ 查伺服响应曲线：若纠偏动作滞后＞150ms，检查CANopen通讯周期是否被其他任务抢占（尤其加装新模块后）。

✅ 安全光幕或急停回路瞬时断开记录：0.1秒的“眨眼”，足够停整条线
- 用PLC的高速计数器功能块（如S7-1200的HSC） 记录DI点电平变化，精度达1ms；
- 发现某产线每周二下午3:15准时停机——调取记录，光幕信号在3:14:59.992秒出现12ms低电平；
- 最终定位：空调冷凝水管路过光幕发射器上方，午后温差致水珠滴落，恰好形成“光学遮挡”。

🌟速捷逻辑哲学：自动化系统的“根因”，永远不在最吵的那个报警里，而在最先沉默的那个信号里。
我们不修PLC，我们修PLC看到的世界；我们不调变频器，我们调它理解的机械语言；我们不换传感器，我们校准它与真实之间的那层“雾”。

下一站预告 → 第3章《预防性维护与智能化应对策略》：如何让纸机学会“自我体检”？当振动传感器提前3天预警轴承失效，当热成像图自动标出接线端子发红区域……这一次，停机不再是事故，而是预约好的保养提醒。

大家好，我是速捷工控——不是算命先生，但比算命先生更准；不是修理工，但修得比医生还懂“亚健康”。上一章我们把倒下的纸机抬进ICU，做了心电图（PLC日志）、拍了CT（热成像）、抽了血（电压波形），确诊了病因。

这一章，咱们不等它病，咱们教它养生。
不是“出了问题再修”，而是让它每天晨跑时自己测心率、泡澡前主动报水温、连打三个哈欠就自觉去补觉——这才是现代纸加工产线该有的体面。

💡说白了：预防性维护，是给设备发体检表；智能化应对，是给体检表装上AI批注+自动挂号系统。
而速捷干的事，就是帮您把这张表，从Excel手填版，升级成带蓝牙血压计+微信提醒+三甲绿色通道的“智慧健康云档案”。

3.1 建立关键部件寿命台账：别信感觉，信数据——刀具不会说谎，但它会“变钝”

老师傅摸刀刃就知道该换？厉害。但我们更相信：刀具磨损不是玄学，是毫米级的线性函数；气动阀失效不是运气，是开关次数叠加的必然。

✅ 刀具类：切纸圆刀、纵切刀、压花辊——不是“用到崩口”，而是“用到0.08mm”
- 我们给恒安某卫生纸线做的寿命模型显示：Φ300mm圆刀，在克重18g/m²、车速800m/min工况下，每运行42.6小时，刃口钝化值（Ra）上升0.012μm；
- 当累计钝化＞0.08μm（用便携式轮廓仪实测），即使肉眼无崩缺，纸边毛刺率已升至17%——而此时PLC尚无任何报警。
→ 速捷方案：为每把刀建电子档案（含出厂编号、安装日期、累计运行时长、上次刃磨参数），系统自动推送更换提醒，并同步生成备件采购单。

✅ 气动元件：电磁阀、节流阀、气缸密封圈——潮气是它们的“慢性毒药”
纸厂湿度常年＞65%，普通NBR密封圈寿命缩水40%。我们帮泉州一家包装厂统计发现：
- 同一批SMC SY系列电磁阀，在干燥车间寿命≈120万次，在纸机烘干部位仅≈68万次；
- 气缸缓冲密封圈失效前，常伴随“回程慢半拍”（响应延迟＞120ms），但PLC不报错——因为逻辑里没写这条判断。
→ 速捷方案：在设备调试阶段，就为每个气动点标注“环境系数K=1.78”，并导入ERP维保模块，自动按实际开关次数×K值触发更换预警，不看日历，只认数据。

✅ 润滑点巡检：不是“每月打一次油”，而是“每127小时润滑一次轴承”
- 烘干部张力辊轴承（SKF 22224E），在95℃连续工况下，锂基脂有效润滑周期≈186小时；
- 冷却部导纸辊轴承（NSK 6310），温度＜45℃，周期可延至420小时。
→ 速捷方案：给每台设备配一张动态润滑地图（二维码贴于现场），扫码即见：
🔹当前润滑状态（绿/黄/红）
🔹下次润滑倒计时（精确到小时）
🔹推荐油脂型号+注油量（含视频指导）
🔹上次操作人+时间（防漏检、可追溯）

📝冷知识：我们服务过的10000+案例里，37%的突发停机，源头是“润滑超期1天”——不是设备不行，是保养节奏没跟上它的呼吸频率。

3.2 引入预测性维护技术：让设备自己“发朋友圈报平安”

预防性维护管“什么时候该做”，预测性维护管“为什么现在必须做”。前者靠计划，后者靠感知。

✅ 振动传感器监测主电机状态：听懂它的“咳嗽声”
- 在主传动电机非驱动端加装MEMS三轴振动传感器（IP67防护，支持LoRa无线传输）；
- 不是只看“振动值＞5mm/s就报警”，而是用边缘计算分析频谱特征：
▪ 若在1×转频处幅值突增 → 转子不平衡；
▪ 若在2×转频+边频出现峰值 → 轴承外圈缺陷；
▪ 若高频段（8~20kHz）能量持续上升 → 润滑不良早期征兆。
→ 速捷实战：为莆田某纸板厂主电机部署后，提前11天捕获轴承内圈微裂纹（频谱中出现17.3Hz边频），避免了一次全线停机+电机返厂大修（省下费用≈23万元）。

✅ 红外热成像筛查接线端子过热：找出“发低烧”的隐患点
- 每月用手持热像仪（±2℃精度）扫描配电柜、变频器功率模块、PLC输出端子排；
- 重点盯三类“发烧区”：
▪ 同一排端子中，某点温度＞相邻点15℃以上 → 虚接或氧化；
▪ 变频器制动电阻表面温差＞20℃ → 散热风道堵塞；
▪ PLC电源模块散热片局部发红（＞85℃） → 电容老化征兆。
→ 速捷工具包：我们不只拍照存档，而是用自研小程序自动比对历史图谱，标出温度变化速率＞3℃/周的“危险增长点”，并生成整改建议（例：“XX端子建议更换镀银螺钉，当前接触电阻已达2.3Ω”）。

✅ 边缘计算实时分析运行参数趋势：让PLC学会“写日记+写读后感”
- 在PLC旁加装工业网关（如速捷定制版EdgeBox），实时采集：
▪ 变频器直流母线电压波动率
▪ 伺服电机堵转次数/小时
▪ 湿度传感器零点漂移斜率
▪ 安全光幕信号抖动频次
- 本地运行轻量化AI模型（LSTM时序预测），无需上云，即可：
▪ 提前2~3天预警“湿度探头即将超差”；
▪ 判断“当前张力波动模式匹配3个月前断纸前特征”；
▪ 自动标记“某急停回路近7天出现12次瞬时中断（均＜50ms），建议检查接地电阻”。
→ 真实案例：在漳州某特种纸线，系统连续3天识别出“烘缸蒸汽压力调节阀响应延迟缓慢上升”，工程师现场拆检，发现阀芯已轻微卡涩——而此时阀门仍能动作，PLC毫无报警。

🌐速捷智能底座小透明：所有预测算法，均基于我们10000+台纸机、7年现场数据训练而成，不是实验室里的“理想模型”，是被纸毛、潮气、震动反复锤炼过的“老江湖逻辑”。

3.3 操作人员标准化响应训练：把“慌乱重启”，变成“精准手术”

再好的预测，也得有人接住。再准的预警，也得有人读懂。

✅ 常见停机场景SOP手册：不是厚厚一册，是手机里3秒能打开的“急救包”
- 我们为每条产线定制《速捷·纸机停机应对手册》（微信小程序版），含：
▪ 图解式流程：如“切纸刀架卡死” → ①拍急停 ②查气压是否≥0.5MPa ③手动盘车确认阻力 ④扫码调取该刀架历史维修记录；
▪ 视频微课：30秒演示“如何快速判断是编码器故障还是联轴器打滑”；
▪ 权限指引：哪些操作需班组长确认，哪些可由主操直接执行（附电子签名留痕）。
→ 手册不是摆设。我们在比亚迪某纸塑产线试点后，平均复位时间从22分钟缩短至6分18秒。

✅ 快速复位权限分级管理：信任，但要可追溯
- 在HMI/SCADA系统嵌入“复位权限矩阵”：
▪ 主操：可复位单工位报警（如纠偏超限）；
▪ 班组长：可复位跨工位联锁（如烘干部+压光部联锁）；
▪ 设备工程师：可清除安全链报警（需双因子认证+语音留痕）。
- 每次复位自动记录：谁、何时、哪条指令、PLC执行前后状态快照——既防误操作，也免背锅侠。

✅ 与设备制造商远程诊断协同机制：打通“最后一公里”的专家会诊
- 速捷工程师现场接入后，可一键发起“三方协同会诊”：
▪ 我方共享PLC在线诊断画面（脱敏处理）；
▪ 客户授权制造商工程师查看指定DB块；
▪ 实时语音+AR标注（用iPad圈出故障点：“请看这里，X12端子虚接”）。
→ 这不是“甩锅”，而是把西门子德国工程师、三菱东京技术中心、速捷泉州现场工程师，拉进同一个数字诊室。曾帮中国烟草某厂，37分钟解决发那科系统密码丢失难题——而传统方式，等工程师飞过来要3天。
