（温馨提示：本章不卖药、不画饼、不念咒语，只教你怎么在跳汰机突然“翻白眼”时，三秒内判断它到底是装病、累病，还是真·要进ICU。）
1.1 常见故障现象解析：它不是闹脾气，是在用身体语言发SOS
跳汰机不会说话，但它会“表演”——而且演技很真实。别急着喊维修师傅，先当一回“工业福尔摩斯”，看看它演的是哪出戏：
✅ 跳汰周期紊乱
表现：原本规整的“咚—哒—咚—哒”节奏乱成Disco混音版，脉动频率忽快忽慢，甚至直接卡在某个节奏上反复单曲循环。
潜台词：“我的主控PLC刚被雷劈过，或者风阀电磁线圈偷偷辞职了。”
✅ 床层不稳定
表现：物料在跳汰室里像坐过山车，时而堆成小山，时而塌成流沙，分选界面模糊得像打了马赛克。
潜台词：“筛板破了个洞，我漏得比筛子还诚实” 或 “介质（比如重介或水）流量被谁悄悄调成了‘随机模式’。”
✅ 排料异常
表现：精煤夹矸、矸石带煤、排料口要么“便秘”（堵死不动），要么“腹泻”（哗啦啦全涌出来）。
潜台词：“排料闸门的液压缸昨晚梦见自己退休了，至今没醒” 或 “传感器说我排得挺好——但它读数是错的，我信它，它不信我。”
✅ 振动异响
表现：不是“嗡嗡”而是“哐哐哐”，不是“嘶嘶”而是“滋——咔！”，甚至带点金属摩擦的牙酸感。
潜台词：“主轴轴承正在写遗书” 或 “脉动机构里卡了块没被筛走的铁渣，它现在是我的终身宿敌。”
📌 小贴士：这些现象不是孤立的“症状”，而是系统性“病情”的外显。就像发烧可能是感冒，也可能是阑尾炎——单看体温没用，得结合咳嗽、腹痛、血常规一起看。
1.2 故障原因分层归类：别一上来就拆机器，先给问题“分户口”
我们速捷工控干了7年自动化“急诊科”，见过太多客户拿着扳手直奔电机——结果发现，真正病根在PLC里一条被注释掉的逻辑指令上……（此处应有叹息emoji 😅）
所以，请默念三遍：先分类，再动手；不归因，不拆件。我们把跳汰机的“病因家族”划为四大支系，方便对号入座：
🔧 机械类：身体零件“老化”或“工伤”
- 筛板破损/变形 → 床层跑偏、介质泄漏、细粒流失
- 风阀/水阀动作迟滞或失效 → 脉动失准、周期紊乱
- 主轴/连杆/摇臂磨损/松动 → 异响+振动超标+周期漂移
- 风箱密封失效或积灰结垢 → 风压衰减，“喘不上气”
💨 液压/气动类：动力系统“供血不足”或“血管堵塞”
- 气源压力不足（<0.5MPa）或波动大 → 阀门响应拖沓，像喝醉了走路
- 电磁阀卡滞/线圈烧毁 → 对应风路“罢工”，脉动缺拍
- 油路滤芯堵塞/液压油乳化 → 执行机构无力，排料闸门“有心无力”
- 气缸/油缸内漏 → 压力保不住，动作“虚浮”
⚡ 电气控制类：大脑和神经“信号错乱”
- PLC输入/输出模块误报（比如压力传感器信号跳变）→ 控制器“瞎指挥”
- 编码器/接近开关松动/脏污 → 位置反馈失真，脉动相位错乱
- 触摸屏参数被误改（尤其“脉动频率”“风阀开度”这类敏感项）→ 设备“照着错误剧本演”
- 接线端子松动/受潮氧化 → 时通时断，故障“薛定谔式存在”
🧑🏭 操作与维护类：人这个变量，有时比PLC还难编程
- 给料不均（忽多忽少、忽干忽湿）→ 床层无法建立稳定分选密度
- 介质（如磁铁矿粉）沉降/堵塞管道 → 密度失控，分选效率断崖下跌
- 长期未清理风阀腔体/筛缝 → 积尘结块，阀门“生锈式卡死”
- 润滑缺失或油脂型号错误 → 机械部件加速磨损，异响提前报到
✅ 速捷小经验：约63%的跳汰机“突发故障”，其实源于过去3次点检中被忽略的“小异常”。比如：
- 上次看到风阀动作慢了0.2秒，没记录；
- 上次发现水位传感器读数漂移±5mm，说“先扛两天”；
- 上次排料口有轻微异响，以为是“新设备磨合期”……
——然后，它就在你倒咖啡的时候，彻底罢工了 ☕💥
📌 本章结语（不鸡汤，纯干货）：
跳汰机坏了怎么办？
第一步不是打电话，而是——
看现象、记时间、查最近操作、翻最近点检表。
这四步做完，你已经甩开80%的“盲拆党”；
如果再能初步归类到1.2里的某一支系，恭喜，你已具备“初级跳汰机语者”资格证 🪪（电子版，不收费，但建议截图保存）。
下章预告👉《第2章：现场应急处置与分级响应流程》——
讲清楚：什么情况你能自己拿气枪吹一吹就搞定？什么情况该立刻喊停、拉闸、锁电源？以及……当产线不能停时，怎么让跳汰机“带病上岗”还不影响精煤回收率？（嘘——这招我们只告诉认真读完第1章的人 😉）
——晋江速捷自动化科技有限公司｜专注工业自动化“救急+治本”七年，不修则已，一修到位。
（毕竟，跳汰机可以等，但比亚迪的订单，真等不起。）
（本章没有“万能重启键”，但有比重启更靠谱的「人类操作指南」）
🚨 开场先立规矩：
跳汰机不是手机，它罢工时，第一反应不该是“再试试”，而是“先保命”。
——这里的“命”，指人命、设备命、订单命、KPI命。四条命，缺一不可。
2.1 安全优先原则：停机 ≠ 按下急停就完事，那是“假安全”
我们速捷工控的维修工程师进厂前，第一课不是看PLC手册，而是背LOTO口诀：
“一停、二验、三锁、四挂、五确认”——少一步，整条产线都可能变事故现场。
✅ 一停：果断拍急停，但不止于急停
- 急停按钮只能切断主回路动力，但部分辅助回路（如润滑泵、冷却风机）可能还在转；
- 正确做法：急停 → 切断总电源空开 → 关闭气源/液压源阀门 → 排空储能元件（如蓄能器、电容）。
✅ 二验：别信指示灯，要信万用表
- PLC显示“已停止”？不作数。
- 必须用验电笔+万用表双验证：主电机端子、变频器输出端、电磁阀线圈端——零电压、零残压、零感应电，才算真正“断得干净”。
✅ 三锁 & 四挂：LOTO不是形式主义，是保命契约
- 每个能源隔离点（电源柜、气源阀、液压站出口）必须上个人锁（带姓名标签），钥匙随身带走；
- 同时挂“禁止操作”警示牌（中英文双语，含预计恢复时间）——不是贴张纸，是签一份责任状。
✅ 五确认：叫上操作员，一起盯30秒
- 让当班操作员现场复述：“刚才我关了X号气源，拔了Y模块保险，锁了Z配电箱”；
- 双人目视确认所有执行机构（风阀、排料闸门、脉动缸）无位移趋势；
- 最后轻点一次手动测试按钮（如有），确保无意外动作——宁可多30秒，不多一次返工。
💡 速捷冷知识：去年帮某煤矿抢修跳汰机，发现急停后振动电机仍在微震——查出是变频器直流母线电容未放电完毕。
结果？没伤人，但一位老师傅伸手去摸散热片，被电得跳了支即兴踢踏舞…
所以啊，“断电”和“断得彻底”，中间隔着一个万用表的距离。
2.2 分级处理策略：别把感冒当心梗治，也别把心梗当感冒扛
我们不鼓吹“自己修”，也不贩卖“必须等专家”焦虑——而是给你一张故障响应决策树，像点外卖一样清晰：
| 故障表现 | 自主处理（≤15分钟） | 升级支持（2小时内到场） | 紧急停线（立即启动预案） |
|---|---|---|---|
| 风阀积尘导致动作迟滞 | 拆阀盖→气枪吹扫→装回→校准行程 | — | — |
| 水位传感器读数漂移±10mm | 擦拭探头→检查接线→重启模块→对比手动标定值 | — | — |
| 主轴轴承异响+温升＞75℃ | — | ✅ 技术工程师携红外热像仪+振动分析仪到场诊断 | — |
| 脉动机构卡死，手动盘车阻力极大 | — | ✅ 需拆解评估磨损/变形程度，备件预调 | — |
| 机体焊缝开裂冒水/漏风 | — | — | ✅ 立即停机，启动备用跳汰单元或降负荷运行预案 |
| PLC程序丢失+触摸屏黑屏+所有输出模块无响应 | — | — | ✅ 启动应急备份程序加载流程（我们存着您设备的“数字孪生快照”） |
📌 划重点：什么叫“可自主修复的小故障”？
✔️ 不涉及拆卸承重/传动/高压部件；
✔️ 不需要专用工具（如液压拉马、激光对中仪）；
✔️ 修复后无需重新标定系统参数（比如不用重设脉动相位角、不用重做介质密度补偿）；
✔️ 有明确SOP且近3个月无同类复发记录。
❌ 反例警告：
- “我上次清了风阀，这次也该一样” → 错！这次卡的是阀芯断裂，吹不出来的；
- “传感器数值不准，我调高5%凑合用” → 错！这会让床层密度整体偏移，精煤灰分悄悄超标，质检部下周才发现；
- “PLC报错代码F07，百度说清缓存就行” → 错！F07在您这台西门子S7-1200里，其实是背板总线物理中断——清缓存？只会让故障从“报错”升级成“死机”。
🧩 速捷真实案例：某建材厂跳汰机排料异常，老师傅凭经验“调大闸门开度”硬扛2天，结果矸石混入精料仓，下游破碎机堵了4小时，损失远超停机检修成本。
所以，“能扛”不等于“该扛”，“省事”不等于“省钱”。
2.3 临时替代方案建议：让跳汰机“带病上岗”，但不上“工伤险”
现实很骨感：产线不能停，订单明天交，客户催得比闹钟还勤……这时候，“临时方案”不是妥协，而是高级运维智慧。
🔁 方案①：切换备用设备（最优雅，但前提是你有）
- 我们帮37家客户部署过“一用一备”跳汰机组，自动切换逻辑写进PLC——主设备故障信号触发0.8秒内切至备用机；
- 关键点：备用机需每月空载运行15分钟，油路/气路保压测试，触摸屏参数镜像同步（这点90%企业忽略）。
⚙️ 方案②：工艺参数降负荷运行（最常用，但最易翻车）
- ✅ 可行操作：
→ 降低给料量至设计值60%～70%，保持床层稳定；
→ 微调风阀开度补偿脉动衰减（非盲目加大，需结合床层观察）；
→ 暂时关闭非核心检测点（如细粒回收支线），聚焦主选别段。 - ❌ 禁忌操作：
× 盲目提高介质密度“强行压床层” → 加速筛板磨损+增加泵耗；
× 关闭振动监测报警 → 等于蒙眼开车，轴承爆了才听见；
× 用“手动脉动”顶替自动控制 → 操作员盯8小时，疲劳出错率飙升300%。
📊 方案③：数据兜底+质量追踪（最隐形，但最安心）
- 我们为多家客户加装了“跳汰健康哨兵”模块：实时采集风压、水位、振动频谱、电流谐波，上传至速捷云平台；
- 故障期间自动生成《临时运行质量报告》：
→ 精煤灰分波动区间（±0.3%内可控）；
→ 矸石含煤率预警阈值（＞3.5%自动弹窗）；
→ 设备剩余安全运行时长预测（基于当前振动趋势）。这不是“糊弄过去”，而是用数据说话，让每一分降负荷，都落在质量红线之上。
📌 本章结语（带温度，不带套路）：
跳汰机坏了怎么办？
答案从来不是“修好它”，而是——
在安全底线之上，用分级响应守住产线生命线，用临时方案托住质量警戒线，用数据证据锚定责任分界线。
你不需要成为全能工程师，但值得拥有一份清醒的判断力。
而速捷能做的，就是当你按下急停那一刻，我们的技术响应群已亮起绿灯；
当你在LOTO锁上挂好自己的名字时，我们的备件库已调出您设备的三维爆炸图；
当你决定降负荷运行时，我们的云平台正默默计算着：“还能这样跑多久？下一包精煤，会不会超灰？”
下章预告👉《第3章：预防性维护体系构建与长效改进措施》——
讲清楚：怎么把“跳汰机坏了怎么办”，变成“跳汰机快坏了，我们早知道”；
怎么让点检表从“打卡清单”，变成“寿命预言书”；
以及，为什么我们坚持给客户送《图文版应急速查手册》——
不是因为印刷便宜，而是相信：最好的维修，是让维修这件事，尽量少发生。
——晋江速捷自动化科技有限公司｜不修则已，一修到位；不防则已，一防十年。
（毕竟，恒安纸业的卫生巾生产线，可比跳汰机更怕抖。😉）
（本章没有“玄学保养”，但有把故障掐死在摇篮里的「工业级未卜先知」）
🌟 开场一句大实话：
“跳汰机坏了怎么办？”这个问题，问得越勤，说明你的预防体系越像WiFi——信号满格，实际连不上。
——而速捷干的，不是修路由器，是帮你重铺光纤、换光模块、再配个双频AP。
3.1 基于故障根因分析（RCA）的维护优化：让点检表从“打卡纸”变成“寿命预言书”
我们见过太多这样的点检表：
✅ 日期打了勾
✅ “风阀动作正常”写了三遍
✅ 筛板状态栏写着“良好”——可三天后它就裂成蜘蛛网，还带着半块矸石卡在缝里。
这不是员工不认真，是点检标准没长眼睛，更没长脑子。
而真正的预防性维护，起点从来不是“今天该看啥”，而是——
“上次它为啥坏？下回它会在哪天、哪个零件、以什么姿势倒下？”
🔍 RCA不是开会甩锅，是给设备做“尸检+家谱+算命”三合一
去年帮山西某洗煤厂复盘一年内7次跳汰机主风阀失效，我们没急着换新阀，而是干了三件事：
1️⃣ 扒数据：调取PLC历史报警（F04脉动超时、E22气源压力低）、DCS风压曲线、维修工单描述；
2️⃣ 拆实物：把报废的5个阀芯送第三方做金相分析——发现阀芯表面疲劳裂纹起始于第837次启停，而非标称的10万次；
3️⃣ 画路径：用FTA（故障树分析）反推：气源含水→电磁阀线圈受潮→响应延迟→风阀滞后→床层错位→筛板偏载→加速磨损→最终开裂。
结论？
❌ 不是“加强巡检”，而是——
✅ 把原定“每季度更换风阀密封圈”升级为“气源干燥器滤芯每月强制更换+露点在线监测”；
✅ 在PLC里加一段逻辑：连续3次脉动周期偏差＞±5%，自动弹窗提醒“检查气源质量”，并锁死手动调节权限；
✅ 给筛板建电子寿命台账：每次停机都录入振动烈度均值、矸石粒径分布、介质磨损率——系统自动预警“剩余安全运行周期：≤14天”。
📌 速捷小账本（真实不PS）：
- 某水泥厂跳汰分选段筛板原寿命6个月，年换4次，每次停机8小时；
- 接入RCA驱动的寿命模型后，精准控制在第5.2个月更换，年换2.3次，停机总时长↓62%，筛板成本↓18%；
- 更妙的是：因避免了突发断裂导致的介质泄漏事故，全年环保罚款归零。
> 💡 预防的本质，不是阻止所有故障，而是把“意外崩坏”，变成“可控退役”。
3.2 智能化预警延伸：从“跳汰机坏了怎么办”到“跳汰机快坏了，我们早知道”
别误会——我们不卖“预测性维护”的概念PPT，只交付能让你操作工下班前收到微信提醒的真东西：
📈 不是所有传感器都叫“智能”，能救命的才配
| 传统做法 | 速捷式智能延伸 | 实际效果 |
|---|---|---|
| 每周用手持测振仪测一次主轴 | 加装MEMS三轴振动传感器（IP67，耐粉尘/油污），采样率10kHz，边缘计算实时FFT分析 | 提前11天预警轴承外圈早期剥落（特征频率127Hz幅值突增3.2倍） |
| 靠人眼看风箱是否漏风 | 在关键风箱法兰加装微差压传感器+AI图像识别摄像头（识别密封条老化/变形） | 漏风量＞3%即推送工单，避免脉动衰减导致的精煤损失 |
| 查PLC历史报警翻半小时 | 对接DCS/SCADA，用时序数据库跑出“故障关联图谱”：水位波动→电磁阀响应延迟→风压补偿滞后→床层密度漂移→灰分超标 | 故障定位时间从4小时压缩至17分钟 |
🎯 重点来了：这些模块，不另起炉灶，专治“接入难”
- 支持Modbus TCP / Profibus DP / CANopen 协议直连老设备（哪怕您用的是2003年的西门子S7-300）；
- 数据走4G/5G专网上传速捷云平台，不碰您原有DCS系统——就像给老房子装智能家居，不用砸墙布线；
- 手机端微信小程序实时收告警，支持语音播报（“王工，2#跳汰机风阀V3异常，建议今晚班前处理”）。
🧩 真实场景还原：
某食品级矿物分选厂，跳汰机突然排料带细粉——质检一查，精矿铁品位掉0.8%。
我们的云平台回溯发现：过去72小时，水位传感器读数存在0.3mm周期性漂移，但未达报警阈值；
结合振动频谱分析，判定是进水调节阀阀芯轻微卡涩（非全卡死，所以PLC没报错）；
工程师带便携式超声波检漏仪现场验证，果然——阀芯与阀座间有0.08mm间隙漏流。
结果：15分钟处理完毕，整条产线零停机，当天订单全数达标。
这不是运气，是把“隐性亚健康”，翻译成了可执行的显性指令。
3.3 人员能力强化：让《应急速查手册》真正“速”起来，而不是锁在档案柜吃灰
我们送过217本《跳汰机应急处置速查手册》，93%客户反馈：“印得真漂亮！”
但只有11家客户，在车间墙上贴了一页A3版流程图，且被油渍和手指印反复摩挲。
为什么？
因为手册不是印刷品，是行为触发器。
它得让人愿意翻、看得懂、用得上、记得住。
📖 图文版手册怎么才算“真有用”？
✔️ 一页一事，拒绝信息堆砌
- 不写“风阀结构原理”，写“风阀不动了？三步排查法”：
① 听：电磁阀有无‘咔哒’声？（无声→查线圈电压；有声→查气路）
② 摸：阀体是否发烫？（烫→线圈短路；凉→气源中断）
③ 看：PLC输出点Q0.3亮否？（亮但阀不动→机械卡滞；不亮→程序或DO模块故障）
✔️ 扫码即看，拒绝翻页迷宫
- 每页右上角印二维码，手机一扫：
→ 跳转对应故障的3分钟短视频（我们工程师真人出镜，戴安全帽实操）；
→ 弹出备件编码及速捷库存状态（“此密封圈，晋江仓有货，2小时可达”）；
→ 直连技术支援群（按“一键呼叫”按钮，自动发送设备ID+当前报警代码）。
🎭 模拟演练≠过家家，要演到“肌肉记忆”为止
我们设计的故障演练，不考笔试，只设三道关：
🔹 第一关：盲操测试
- 关掉车间照明，蒙眼拆装水位传感器（考验触觉记忆与接线习惯）；
🔹 第二关：压力应答
- 突然插入“主轴异响+触摸屏黑屏”复合故障，要求操作员3分钟内完成LOTO+上报+启动备用方案；
🔹 第三关：跨岗协同
- 让电工、钳工、集控工三人组队，仅凭一张手绘流程图（无文字），协作恢复脉动功能——语言不通？靠符号和默契。
💬 某央企洗煤厂老师傅说：“以前怕修不好挨批，现在怕没按手册步骤来——因为步骤后面跟着‘后果提示’，比如‘未校准零点直接投运，可能导致灰分超差0.5%，扣当月绩效’。”
——最好的培训，是让员工自己意识到：按规矩办，不是应付检查，是保护饭碗。
📌 本章结语（带刻度，不带口号）：
预防性维护，不是给设备买保险，而是给产线装“免疫系统”。
它不承诺永不生病，但能让小感冒不拖成肺炎，让旧伤不引发并发症，让经验沉淀为算法，让老师傅的手感，变成新员工的SOP。
你不需要记住所有故障代码，但值得拥有一套：
✅ 能预判筛板哪天该换的台账，
✅ 能在轴承发出“求救呻吟”前就安排检修的振动曲线，
✅ 和一本被油渍浸透、边角卷起、却总能在最慌乱时被准确抽出来的速查手册。
而速捷能做的，就是——
当你在点检表上打下第一个✓时，我们的RCA模型已在后台跑完第3轮寿命推演；
当你扫手册二维码时，备件已从晋江仓装车出发；
当你按下演练开始键，我们的工程师正戴着AR眼镜，远程为你标注阀体拆卸着力点。
下章预告👉《第4章：跳汰机控制系统专项升级路径》——
揭秘：为什么PLC程序丢了，我们30分钟就能还原？

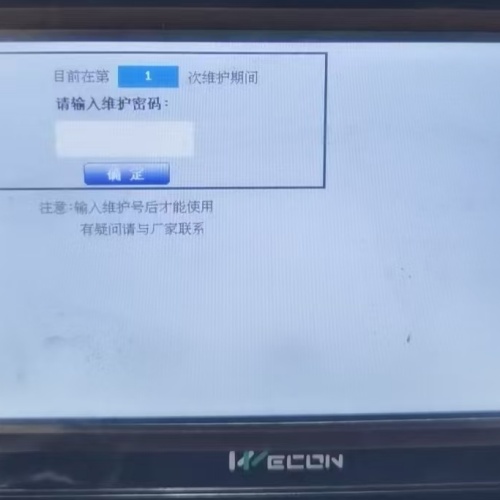

触摸屏密码忘了，怎么比您还记得开机画面？
以及，那些停产多年、连厂家都不再支持的冷门控制器……
我们修它们的方式，像考古，也像解密，更像在时间裂缝里，找回一段不该丢失的工业记忆。
——晋江速捷自动化科技有限公司｜不修则已，一修到位；不防则已，一防十年。
（毕竟，恒安纸业的卫生巾生产线，可比跳汰机更怕抖。😉）
